锂电池二次保护芯片-概述说明以及解释1.引言1.1 概述概述锂电池是一种应用广泛的高能量密度电池，具有轻巧、长寿命和快速充电的特点，因此在移动设备、电动车辆和可再生能源等领域得到了广泛应用。

然而，锂电池在充放电过程中存在着一定的安全风险，如过充、过放、短路等问题，可能引发电池爆炸、火灾等危险情况。

为了保障使用者的安全和电池的稳定性，锂电池二次保护芯片应运而生。

锂电池二次保护芯片是一种重要的安全措施，用于监测和控制锂电池的充放电过程。

它具备实时监测电池状态、实现电池保护和管理的功能。

在使用过程中，二次保护芯片能够检测电池的电压、温度和电流等参数，并及时采取相应措施，如断开电池连接、降低电池输出功率等，以防止电池发生过载、过放、短路等异常情况。

二次保护芯片的出现，为锂电池的安全性能提供了重要保障。

它能够有效预防电池过充和过放，通过控制充电电压和截止电压，确保电池在安全范围内运行。

此外，二次保护芯片还能够检测电池的温度变化，并根据温度控制电池的充电和放电功率，以防止过热引发危险情况。

随着科技的不断进步和市场需求的增加，锂电池二次保护芯片的研发也在不断完善和发展。

未来，我们可以预见二次保护芯片将会更加智能化，能够通过与其他设备的连接，实现更精细化的电池管理和控制。

同时，新材料和新技术的应用也将提升二次保护芯片的性能和安全性，使其在未来的锂电池领域发挥更重要的作用。

1.2文章结构文章结构部分的内容可以如下所示：1.2 文章结构本文将按照以下几个方面进行论述锂电池二次保护芯片的相关内容：2. 正文2.1 锂电池概述首先，我们将介绍锂电池的基本原理和结构组成，包括正负极材料、电解质和隔膜等方面，以使读者对锂电池有一个综合的了解。

2.2 二次保护芯片的作用接下来，我们将详细介绍二次保护芯片在锂电池中的作用及其重要性。

通过对电池电压、温度和电流等参数的监测和控制，二次保护芯片能够保护锂电池免受过充、过放、过流和短路等异常情况的影响，从而提高锂电池的安全性和稳定性。

锂电保护ic锂电保护IC是一种用于锂电池保护及管理的集成电路。

随着锂电池的广泛应用，对其安全性和性能的要求也越来越高。

而锂电保护IC 则扮演着至关重要的角色，能够有效地保护锂电池免受过电压、过充、过放、过流和短路等异常情况的损害。

锂电池因其高能量密度、长寿命和轻量化等优势，被广泛应用于手机、笔记本电脑、电动车、无人机等领域。

然而，与其带来的便利性和高效性相对应的是锂电池带来的一系列安全隐患。

例如，过充会导致电池膨胀、甚至爆炸；过放会导致电池容量下降，影响其使用寿命；过流和短路会使电池内部产生过多的热量，使得电池温度升高，不仅影响电池性能，还会对周围环境造成危险。

为了解决这些问题，锂电保护IC应运而生。

锂电保护IC通常由电压检测电路、电流检测电路、温度检测电路等组成。

当锂电池内部发生异常情况时，锂电保护IC会及时发出警报信号，或者切断电池与负载之间的连接，以保护锂电池的安全运行。

首先，锂电保护IC的电压检测电路能够实时监测锂电池的电压，确保电池工作在安全范围内。

当电压超过设定的上限值时，保护IC会立即切断电池与负载之间的连接，防止电池继续充电。

而当电压低于设定的下限值时，保护IC会切断电池供电，以防止电池过放。

其次，锂电保护IC的电流检测电路能够监测电池与负载之间的电流。

当电流超过设定的最大值时，保护IC会切断电池与负载之间的连接，以防止过流产生过多的热量和电池损坏。

此外，锂电保护IC还具备温度检测功能。

当电池温度超过设定的上限值时，保护IC会发出警报，并切断电池与负载之间的连接，以防止过热导致电池内部发生热失控。

除了上述的基本功能外，一些高级的锂电保护IC还具备平衡充电和SOC估算等功能。

平衡充电功能可以确保锂电池各个单体之间的电压平衡，延长电池的寿命。

SOC估算功能可以实时估算锂电池的剩余电量，提供准确的电池使用情况。

总之，锂电保护IC通过监测和控制电池的电压、电流和温度等参数，有效地保护锂电池的安全性和性能，降低了锂电池的使用风险。

锂电池电路板中保护芯片基本工作原理保护芯片是锂电池电路板中重要的组成部分，它的基本工作原理是确保锂电池在充放电过程中的安全可靠性。

本文将介绍保护芯片的基本原理，以及其在锂电池中的应用。

一、保护芯片的作用保护芯片主要起到监测、控制和保护锂电池的作用，其主要功能如下：1. 电池电量监测：保护芯片能够实时监测电池的电量，根据电池的工作状态提供准确的电量信息。

2. 温度控制：保护芯片可以监测电池的温度，当电池温度过高时，保护芯片会发出警报信号，同时采取措施保护电池避免过热。

3. 充放电控制：保护芯片根据电池的工作状态，调节和控制电池的充放电电流，保证电池的安全性和稳定性。

4. 短路保护：当电池短路时，保护芯片能够迅速切断电池与外部电路之间的连接，防止电池因短路而发生过度放电、热失控等危险情况。

5. 过充保护：保护芯片能够监测电池的电压，当电池电压过高时，保护芯片会切断电池与外部电路之间的连接，防止电池发生过度充电。

6. 过放保护：保护芯片也能够监测电池的电压，当电池电压过低时，保护芯片会切断电池与外部电路之间的连接，避免电池因过度放电而损坏。

二、保护芯片的工作原理保护芯片基本上由一个控制器和一组检测电路组成。

其工作原理主要包括以下几个方面：1. 电池状态监测：保护芯片内部的检测电路监测电池的电压、电流和温度等参数，并将这些信息传输给控制器进行处理。

2. 控制信号发出：控制器根据检测到的电池状态信息，判断是否需要采取保护措施，如断开电池与外部电路之间的连接或调整电池的充放电电流。

3. 保护措施启动：当控制器判断需要保护时，会发出相应的保护措施启动信号，控制短路保护开关、过充保护开关或过放保护开关等，以保证电池的安全运行。

4. 保护芯片复位：在保护措施被触发后，保护芯片会自动断开与电源的连接，并将电池的电路置于断开状态，以防止电池继续充放电。

5. 报警信号发出：保护芯片内部还设有一个报警电路，当保护措施被触发时，会通过声音或指示灯等方式发出警报信号，提醒用户或操作人员相关异常。

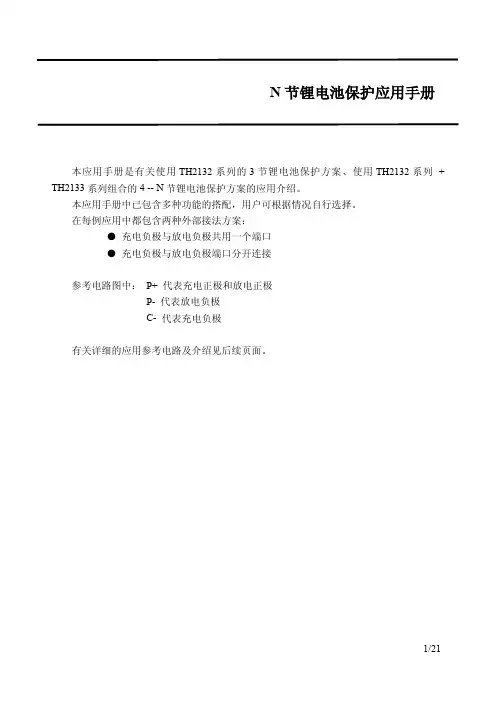

N节锂电池保护应用手册本应用手册是有关使用TH2132系列的3节锂电池保护方案、使用TH2132系列+ TH2133系列组合的4--N节锂电池保护方案的应用介绍。

本应用手册中已包含多种功能的搭配，用户可根据情况自行选择。

在每例应用中都包含两种外部接法方案：●充电负极与放电负极共用一个端口●充电负极与放电负极端口分开连接参考电路图中：P+代表充电正极和放电正极P-代表放电负极C-代表充电负极有关详细的应用参考电路及介绍见后续页面。

1/21目录1、使用TH2132系列的3节串联锂电池保护方案••••••••••••••••••••••••31.13节串联锂电池保护方案（基础型）••••••••••••••••••••••••••31.23节串联锂电池保护方案（带均衡电路）••••••••••••••••••••••••••51.33节串联锂电池保护方案（带均衡、带充满指示、带温度保护）••••••••••71.43节串联锂电池保护方案说明及注意事项••••••••••••••••••••••••••••••92、使用TH2132系列+TH2133系列的N节串联锂电池保护方案•••••••102.14节串联锂电池保护方案（带均衡、带充满指示、带温度保护）•••••••102.24--7节串联锂电池保护方案（带均衡、带充满指示、带温度保护）•••••••122.38节串联锂电池保护方案（带均衡、带充满指示、带温度保护）•••••••142.48--14节串联锂电池保护方案（带均衡、带充满指示、带温度保护）•••••••162.54--14节串联锂电池保护方案说明及注意事项•••••••••••••••••••••••••182.614节以上串联锂电池保护方案介绍•••••••••••••••••••••••••193、外接元器件推荐••••••••••••••••••••••••••••••••••••••••••••••203.13--N节保护方案外接元器件推荐表•••••••••••••••••••••••••••••••203.23--N节保护方案外接元器件注意事项•••••••••••••••••••••••••••••••211、使用TH2132系列的3节串联锂电池保护方案1.13节串联锂电池保护方案（基础型）（充电负极与放电负极共用一个端口）Q1Cvc3D1MfdRctldRvc3Bat3Bat2Bat1RvccCvccRcp2Rcp1Rvc2Cvc2Rvc1Cvc1Rse RsensRvmRcoutMcd Rco1CTLD1CB320VC32NC 3VC24NC 5VC16SENS 7VM 8CMO 9COUT 10VS319CP218CB217VS216CP115CB114VSS 13VCC 12DOUT11TSSOP20TH2132P+P-3节串联锂电池保护方案（基础型）（充电负极与放电负极端口分开连接）Q1Cvc3D1MfdRctldRvc3Bat3Bat2Bat1RvccCvccRcp2Rcp1Rvc2Cvc2Rvc1Cvc1RseRsensRvmRcoutMcdRco1DcdCTLD1CB320VC32NC 3VC24NC 5VC16SENS 7VM 8CMO 9COUT 10VS319CP218CB217VS216CP115CB114VSS 13VCC 12DOUT11TSSOP20TH2132P+C-P-1.23节串联锂电池保护方案（带均衡电路）（充电负极与放电负极共用一个端口）Q1Cvc3D1MfdRctldRvc3Bat3Rcb3Bat2Rcb2Bat1Rcb1RvccCvccRcp2Rcp1Rvc2Cvc2Rvc1Cvc1Rse RsensRvmRcoutMcd Rco1CTLD1CB320VC32NC 3VC24NC 5VC16SENS 7VM 8CMO 9COUT 10VS319CP218CB217VS216CP115CB114VSS 13VCC 12DOUT11TSSOP20TH2132P+P-3节串联锂电池保护方案（带均衡电路）（充电负极与放电负极端口分开连接）Q1Cvc3D1MfdRctldRvc3Bat3Rcb3Bat2Rcb2Bat1Rcb1RvccCvccRcp2Rcp1Rvc2Cvc2Rvc1Cvc1RseRsensRvmRcoutMcdRco1DcdCTLD1CB320VC32NC 3VC24NC 5VC16SENS 7VM 8CMO 9COUT 10VS319CP218CB217VS216CP115CB114VSS 13VCC 12DOUT11TSSOP20TH2132P+C-P-1.33节串联锂电池保护方案（带均衡、带充满指示、带温度保护）（充电负极与放电负极共用一个端口）Q1Cvc3D1MfdRctldRvc3Bat3Rcb3Bat2Rcb2Bat1Rcb1RvccCvccRcp2Rcp1Rvc2Cvc2Rvc1Cvc1Rse RsensRvmRcoutMcdRco1LED1RledQ2RcmRcmoTC1CTLD1CB320VC32NC 3VC24NC 5VC16SENS 7VM 8CMO 9COUT 10VS319CP218CB217VS216CP115CB114VSS 13VCC 12DOUT11TSSOP20TH2132P+P-3节串联锂电池保护方案（带均衡、带充满指示、带温度保护）（充电负极与放电负极端口分开连接）Q1Cvc3D1MfdRctldRvc3Bat3Rcb3Bat2Rcb2Bat1Rcb1RvccCvccRcp2Rcp1Rvc2Cvc2Rvc1Cvc1Rse RsensRvmRcoutMcdRco1LED1RledQ2RcmRcmoTC1DcdCTLD1CB320VC32NC 3VC24NC 5VC16SENS 7VM 8CMO 9COUT 10VS319CP218CB217VS216CP115CB114VSS 13VCC 12DOUT11TSSOP20TH2132D2Rvm1P+C-P-1.43节串联锂电池保护方案说明及注意事项上述1.1、1.2、1.3中介绍的几例3节串联锂电池保护方案，可选功能包括了电池均衡功能选择、充满信号指示选择、温度保护功能选择、充电负极与放电负极端口是否共用选择。

锂电池保护芯片锂电池保护芯片是一种关键的电子元器件，用于控制和保护锂电池的使用。

在现代电子设备中，锂电池广泛应用于移动电话、笔记本电脑、电动工具、电动汽车等。

锂电池具有高能量密度、长寿命和轻量化等优点，但同时也存在着一些潜在的安全隐患，例如过充、过放、过流等。

锂电池保护芯片的主要作用是监测电池的电压、电流和温度等关键参数，并采取相应的措施来保护电池的安全使用。

一般来说，锂电池保护芯片具有以下功能：1. 过充保护：当电池电压超过设定的上限时，保护芯片会自动停止电池的充电，以防止电池过充。

过充会导致电池内部的化学反应失控，引发热量聚集和电解液泄漏等危险情况。

2. 过放保护：当电池电压低于设定的下限时，保护芯片会自动切断电池的输出，以防止电池过放。

过放会损害电池的性能，并导致电池无法正常充电或供电。

3. 过流保护：当电池输出电流超过设定的限制时，保护芯片会自动切断电池的输出，以防止过大的电流对电池和电子设备造成损伤。

过大的电流会导致电池发热、电化学反应失控和设备故障等问题。

4. 温度保护：当电池温度超过设定的上限时，保护芯片会自动停止电池的充放电，以防止过热引起短路、电解液泄漏和电池损坏等问题。

过热还会引发火灾和爆炸等严重后果。

除了以上的基本功能外，锂电池保护芯片还可以具备其他辅助功能，例如剩余能量显示、温度补偿、电源管理和通信接口等。

锂电池保护芯片的设计和制造需要考虑多种因素，如电压范围、精度要求、功耗和尺寸等。

保护芯片应能够适应不同容量和形状的锂电池，并能在宽温度范围内正常工作。

此外，保护芯片还需要具备快速响应和高效稳定的工作能力，以确保电池的安全性和可靠性。

随着电子设备的不断发展和对电池性能和安全性要求的提高，锂电池保护芯片的研发和创新也在不断进行。

新型的保护芯片可能具有更高的集成度、更低的功耗和更高的性能。

此外，自主研发和掌握关键技术对于提高电池的安全性和可靠性也具有重要意义。

总之，锂电池保护芯片是保证锂电池安全使用的重要组成部分，它能够有效地监测和控制电池的运行状态，对电池进行保护和管理。

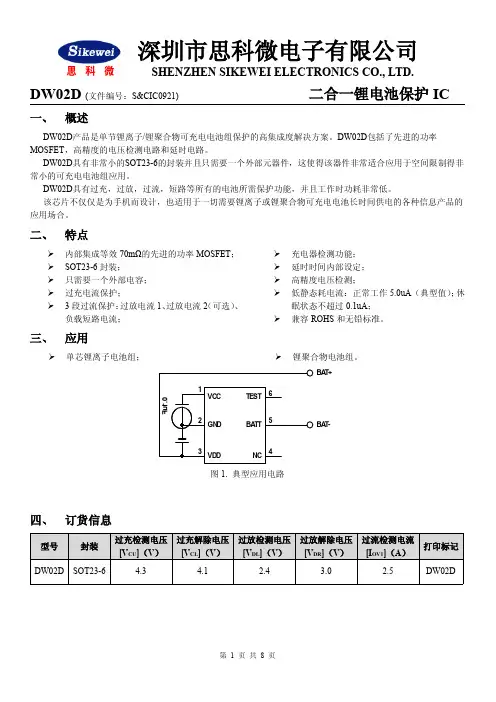

DW02D (文件编号：S&CIC0921)二合一锂电池保护IC一、概述DW02D 产品是单节锂离子/锂聚合物可充电电池组保护的高集成度解决方案。

DW02D 包括了先进的功率MOSFET ，高精度的电压检测电路和延时电路。

DW02D 具有非常小的SOT23-6的封装并且只需要一个外部元器件，这使得该器件非常适合应用于空间限制得非常小的可充电电池组应用。

DW02D 具有过充，过放，过流，短路等所有的电池所需保护功能，并且工作时功耗非常低。

该芯片不仅仅是为手机而设计，也适用于一切需要锂离子或锂聚合物可充电电池长时间供电的各种信息产品的应用场合。

二、特点内部集成等效70mΩ的先进的功率MOSFET ； SOT23-6封装；只需要一个外部电容； 过充电流保护；3段过流保护：过放电流1、过放电流2（可选）、负载短路电流；充电器检测功能； 延时时间内部设定； 高精度电压检测；低静态耗电流：正常工作5.0uA （典型值）；休眠状态不超过0.1uA ；兼容ROHS 和无铅标准。

封装形式管脚号管脚名称管脚描述VC CGN DVD DNC BA T T T EST 1234561VCC 内部电路供电端2GND 接地端，接电池芯负极3VDD 正电源供电端4NC 悬空5BATT 电池组的负极，内部FET 开关连接到GND 6TEST测试端正常工作模式如果没有检测到任何异常情况，充电和放电过程都将自由转换。

这种情况称为正常工作模式。

过充电压情况在正常条件下的充电过程中，当电池电压高于过充检测电压(VCU)，并持续时间达到过充电压检测延迟时间(tCU)或更长，DW02D 将控制MOSFET 以停止充电。

这种情况称为过充电压情况。

以下两种情况下，过充电压情况将被释放：1、当电池电压低于过充解除电压(VCL),DW02D 控制充电的FET 导通，回到正常工作模式下。

2、当连接一个负载并且开始放电,DW02D 控制充电的FET 导通回到正常工作模式下。

DW03D(文件编号：S&CIC0953)二合一锂电池保护IC一、 概述DW03D产品是单节锂离子/锂聚合物可充电电池组保护的高集成度解决方案。

DW03D包括了先进的功率MOSFET，高精度的电压检测电路和延时电路。

DW03D具有非常小的TSS08-8的封装,这使得该器件非常适合应用于空间限制得非常小的可充电电池组应用。

DW03D具有过充，过放，过流，短路等所有的电池所需保护功能，并且工作时功耗非常低。

该芯片不仅仅是为手机而设计，也适用于一切需要锂离子或锂聚合物可充电电池长时间供电的各种信息产品的应用场合。

二、 特点¾内部集成等效45mΩ-60mΩ的先进的功率MOSFET；¾过充电流保护；¾3段过流保护：过放电流1、过放电流2（可选）、负载短路电流；¾充电器检测功能；¾延时时间内部设定；¾高精度电压检测；¾低静态耗电流：正常工作电流3.8uA ¾兼容ROHS和无铅标准。

¾采用TSSOP-8封装形式塑封。

三、 应用¾单芯锂离子电池组；¾锂聚合物电池组。

四、 订货信息型号封装过充检测电压[V CU]（V）过充解除电压[V CL]（V）过放检测电压[V DL]（V）过放解除电压[V DR]（V）过流检测电流[I OV1]（A）打印标记DW03DTSSOP-84.3 4.1 2.4 3.0 2.5DW03D 五、 管脚外形及描述DW03D (文件编号：S&CIC0953) 二合一锂电池保护IC六、 极限参数参数 符号 参数范围 单位 电源电压 VDD VSS-0.3~VSS+12 VOC 输出管脚电压 VOC VDD-15~VDD+0.3 V OD 输出管脚电压 VOD VSS-0.3~VDD+0.3 VCSI 输入管脚电压 VCSI VDD+15~VDD+0.3 V工作温度 Topr -40~+85 ℃ 存储温度 Tstg -40~+125 ℃七、 电气特性参数参数符号测试条件最小值典型值最大值单位工作电压 工作电压 VDD -- 1.5 -- 10 V电流消耗 工作电流 IDD VDD =3.9V --4.0 6.0 uA检测电压过充电检测电压 VOCD -- 4.25 4.30 4.35 V过充电释放电压 VOCR -- 4.05 4.10 4.15 V过放电检测电压 VODL -- 2.30 2.40 2.50 V过放电释放电压 VODR -- 2.90 3.00 3.10 V 过电流1检测电压 VOI1 -- 0.12 0.15 0.18 V过电流2（短路电流）检测电压 VOI2 VDD =3.6V 0.80 1.00 1.20 V过电流复位电阻 Rshort VDD = 3.6V 50 100 150 K Ω 过电器检测电压 VCH -- -0.8 -0.5 -0.2 V迟延时间过充电检测迟延时间 TOC VDD = 3.6V~4.4V -- 80 200 ms过放电检测迟延时间 TOD VDD =3.6V~2.0V -- 40 120 ms 过电流1检测迟延时间 TOI1 VDD =3.6V 5 13 20 ms过电流2（短路电流）检测迟延时间 TOI2 VDD =3.6V--550 us其他OC 管脚输出高电平电压 V oh1 -- VDD-0.1VDD-0.02 -- VOC 管脚输出低电平电压 V ol1 -- -- 0.01 0.1 VOD 管脚输出高电平电压 V oh2 -- VDD-0.1VDD-0.02 -- V OD 管脚输出低电平电压 V ol2 -- -- 0.01 0.1R DS (on) V GS = 2.5V , I D = 3.3A -- 22.0 30.0 单个MOS 管漏极到源极的导通阻抗 R DS (on) V GS = 4.5V , I D = 8.2A--16.020.0m ΩMOSFET已内置，等效电阻典型值为50mΩ正常工作模式如果没有检测到任何异常情况，充电和放电过程都将自由转换。

锂电池放电保护芯片1.引言1.1 概述随着锂电池在移动设备、电动车辆等领域的广泛应用，对电池的管理和保护变得越来越重要。

锂电池放电保护芯片作为一种关键的电池管理芯片，起到了保护电池免受过放电的伤害的作用。

锂电池放电保护芯片是一种集成电路芯片，它能够对电池的放电过程进行有效监测，并在电池电压降至安全阈值以下时切断电池的输出。

这样一来，它可以保证电池不会被放电至过低的状态，从而延长电池的使用寿命。

此外，锂电池放电保护芯片还负责监测电池的温度，一旦发现电池温度过高，它也能及时切断电池的输出，防止由于过热引起的电池短路或爆炸等危险情况的发生。

目前，锂电池放电保护芯片已经得到广泛的应用，并在市场上存在多种型号和规格可供选择。

其应用范围涵盖了各类移动终端设备、电动工具、电动车辆等领域。

对于消费者而言，安全可靠的电池是购买移动设备的重要因素之一，而锂电池放电保护芯片的存在可以为用户提供更加安心的使用体验。

本文将深入探讨锂电池放电保护芯片的作用原理以及其在电池管理中的重要性。

通过对该领域的研究和发展前景的分析，我们可以更好地了解和应用这一关键技术，为电池的管理和保护工作提供有力支持。

1.2 文章结构文章结构部分的内容可以按照以下方式编写：2. 正文2.1 锂电池放电保护芯片的作用在这一部分，我们将详细介绍锂电池放电保护芯片的作用。

作为锂电池电子化学反应的关键组成部分，锂电池放电保护芯片具有非常重要的功能。

我们将探讨它在保护锂电池免受过放电的损害方面的作用，并解释其在延长锂电池寿命、提高安全性方面的重要性。

2.2 锂电池放电保护芯片的原理在本节中，我们将对锂电池放电保护芯片的原理进行深入探讨。

我们将介绍其工作原理、内部电路和工作流程，以及它是如何检测、监控和控制锂电池的放电过程的。

此外，我们还将探讨不同类型的锂电池放电保护芯片的原理，并讨论它们之间的优缺点。

通过以上内容，读者将能够全面了解锂电池放电保护芯片的作用和原理。

单节锂电池保护芯片锂电池是一种重要的电池，广泛应用于手机、电动车和便携式电子设备等领域。

为了保证锂电池的安全和性能，需要使用单节锂电池保护芯片对锂电池进行保护。

单节锂电池保护芯片是一种集成电路，主要用于监测锂电池的电压、电流和温度，并在必要时采取措施保护锂电池。

保护芯片通常由主控芯片、保护单元、电源管理单元和通信接口等组成。

主控芯片是单节锂电池保护芯片的核心部件，负责控制和协调保护单元、电源管理单元和通信接口的工作。

主控芯片能够实时监测锂电池的电压、电流和温度，并根据设定的阈值进行判断和控制。

保护单元是单节锂电池保护芯片的关键部件，负责监测锂电池的电压和电流，并在必要时采取措施进行保护。

保护单元可以通过切断电路、放电保护和过压保护等方式来保护锂电池，避免发生过放电、过充电和短路等危险情况。

电源管理单元是单节锂电池保护芯片的重要组成部分之一，用于管理锂电池的充放电过程。

电源管理单元可以通过控制充电电流和放电电流来保护锂电池，并且可以实现恒流充电和恒压充电等充电模式，提高锂电池的充电效率和充电质量。

通信接口是单节锂电池保护芯片的重要功能之一，用于与外部设备进行通信和数据传输。

通过通信接口，可以实现对锂电池的状态监测和控制，以及对充电器和电池管理系统的通信和控制。

单节锂电池保护芯片具有多种保护功能，可以有效地保护锂电池的安全和性能。

首先，它可以监测锂电池的电压，当电压超出设定的范围时，可以及时切断电路，避免电压过高或过低导致锂电池损坏。

其次，它可以监测锂电池的电流，当电流异常时，可以及时采取措施，避免电流过大导致锂电池过热。

此外，单节锂电池保护芯片还可以监测锂电池的温度，并在必要时控制充电或放电，避免温度过高引发火灾等安全问题。

总之，单节锂电池保护芯片是一种重要的电子元器件，可以有效地保护锂电池的安全和性能。

在使用锂电池的电子设备中，应该广泛应用单节锂电池保护芯片，以提高锂电池的使用寿命和安全性。

锂保ic原理-回复锂保IC（Lithium Protection IC）是一种电路芯片，设计用于保护锂电池及其应用装置免受过电流、过压、过放等破坏，从而有效延长锂电池的使用寿命并提高安全性能。

本文将详细介绍锂保IC的原理及其在锂电池保护领域的应用。

一、锂保IC的基本原理锂保IC由严密排列的保护电路组成，其主要功能是监测锂电池的电压、电流和温度，并在必要时采取相应的保护措施。

锂保IC一般包含以下几个主要模块：1. 电压检测模块：用于实时监测锂电池的电压，一旦电压超出设定范围，则会触发保护措施，避免过压或过放造成损坏。

2. 电流检测模块：用于实时检测电流的大小及方向，一旦电流超出设定阈值，锂保IC可以采取控制电池充放电的方式来保护电池。

3. 温度检测模块：用于监测锂电池的温度，一旦温度超出安全范围，锂保IC将采取措施以防止温度过高造成电池损坏或者甚至起火。

4. 控制逻辑模块：负责整个保护系统的控制和管理，包括保护触发时机的判定、保护措施的执行等。

二、锂保IC的工作流程锂保IC的工作流程主要包括以下几个步骤：1. 初始化：锂保IC在开始工作时，会对电池进行初始化，包括设置电压、电流和温度等的初始值。

2. 监测：锂保IC会实时监测锂电池的电压、电流和温度等参数，并将数据传输给控制逻辑模块进行处理。

3. 判定：控制逻辑模块会根据预设的保护参数，判断当前是否需要采取保护措施。

例如，当电压超过设定的过压阈值时，锂保IC会认为需要进行过压保护。

4. 保护措施：一旦判定需要进行保护，锂保IC会采取相应的措施来避免发生损坏。

例如，在过压保护模式下，锂保IC会切断电池的充电或放电通路，以减少电压的危险。

5. 恢复：在保护措施执行完毕后，锂保IC会恢复正常工作状态，并继续对电池进行监测。

三、锂保IC的应用领域锂保IC广泛应用于各类锂电池驱动的电子产品中，主要包括移动通信设备、便携式电子设备、电动工具和电动车辆等。

以下是锂保IC在不同领域的具体应用：1. 移动通信设备：锂保IC可以监测和保护手机电池的电压、电流和温度，防止过充、过放及过热等问题。

CMOS IC应用手册S-8209A系列的应用示例Rev.1.0_00S-8209A系列是带电量平衡功能的电池保护用IC。

本应用手册是说明有关使用S-8209A系列的具有代表性的电路连接示例的参考资料。

有关产品的详情和规格，请确认该产品的数据表。

使用S-8209A系列可构成以下应用电路。

• 2节以上的多节电池串联保护电路•带电量平衡功能的电池保护电路CMOS IC应用手册S-8209A系列的应用示例Rev.1.0_00目录1. 使用S-8209A系列的多节电池串联保护电路 (3)1.1 电池保护IC的连接示例 (3)1.2 工作说明 (4)1.2.1通常状态 (4)禁止充电状态 (5)1.2.2禁止放电状态 (6)1.2.3电量平衡功能 (7)1.2.4延迟电路 (7)1.2.51.3 时序图 (8)1.3.1过充电检测 (8)过放电检测 (9)1.3.22. 备有过放电状态通信功能的应用电路示例 (10)2.1 电池保护IC的连接示例 (10)2.2 工作说明 (11)2.3 过放电检测的时序图 (12)3. 注意事项 (13)4. 相关资料 (13)CMOS IC应用手册Rev.1.0_00S-8209A系列的应用示例1.使用S-8209A系列的多节电池串联保护电路S-8209A系列可以通过将CTLC、CTLD端子与其他的S-8209A系列CO、DO端子相连，构成多个串联连接电池的保护电路。

1. 1电池保护IC的连接示例图1表示使用S-8209A系列的多节电池串联保护电路示例。

图1注意 1. 上述参数有可能未经预告而更改。

2.上述连接图以及参数仅供参考，并不作为保证工作的依据。

请在进行充分的评价基础上设定实际的应用电路的参数。

CMOS IC应用手册S-8209A系列的应用示例Rev.1.0_001.2工作说明在此说明图1中的使用S-8209A系列的多节电池串联保护电路示例的工作。

1. 2. 1通常状态以下对通常状态下的工作进行说明。
