R5460理光单节锂电池保护IC

锂电池保护ic电路工作原理锂电池保护IC是一种用于锂电池组的电池管理系统的关键元件。

它的主要功能是监测和保护锂电池组的电压、电流和温度，以确保锂电池组的安全运行。

本文将从锂电池保护IC的工作原理、结构和应用等方面进行描述。

一、锂电池保护IC的工作原理锂电池保护IC是通过监测锂电池组的电压、电流和温度等参数来实现对锂电池组的保护。

它通过内部的比较器对这些参数进行比较和判断，当锂电池组的状态异常时，锂电池保护IC会采取相应的保护措施，以防止电池的过充、过放、过流和过温等情况的发生。

锂电池保护IC通常由电压检测电路、电流检测电路、温度检测电路和保护控制电路等部分组成。

其中，电压检测电路用于监测锂电池组的电压，当电压超过预设的上限或下限时，锂电池保护IC会发出保护信号，从而切断电池与外部电路的连接，以防止电池的过充或过放。

电流检测电路用于监测锂电池组的充放电电流，当电流超过预设的上限时，锂电池保护IC会采取相应的措施，如切断电池与外部电路的连接，以防止电池的过流。

温度检测电路用于监测锂电池组的温度，当温度超过预设的上限时，锂电池保护IC会采取相应的措施，如切断电池与外部电路的连接，以防止电池的过温。

保护控制电路是锂电池保护IC的核心部分，它通过对上述检测电路的监测结果进行比较和判断，确定是否需要采取相应的保护措施。

当锂电池组的状态异常时，保护控制电路会发出保护信号，从而触发保护措施的执行。

二、锂电池保护IC的结构锂电池保护IC通常由芯片、封装和引脚等部分组成。

芯片是锂电池保护IC的核心部分，它集成了电压检测电路、电流检测电路、温度检测电路和保护控制电路等功能。

封装是将芯片封装在外部保护壳中，以保护芯片的安全和稳定工作。

引脚是芯片与外部电路之间的连接接口，通过引脚可以实现芯片与外部电路的通信和控制。

锂电池保护IC的结构设计主要考虑芯片的功能、尺寸和功耗等因素。

在实际应用中，锂电池保护IC的尺寸通常很小，以适应电子产品的小型化和轻便化的需求。

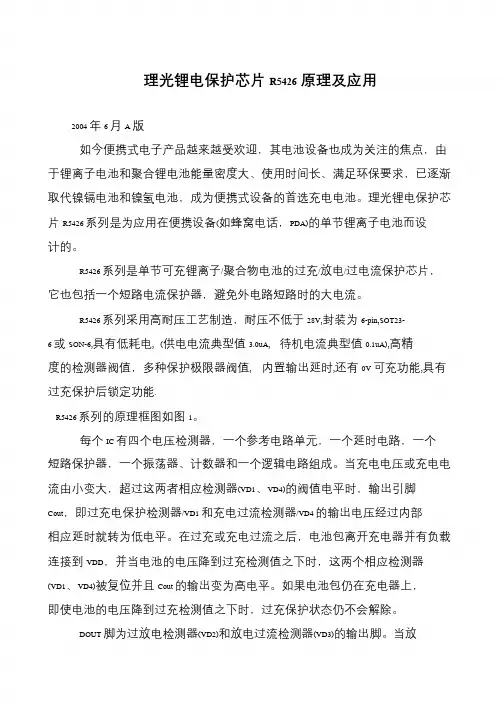

理光锂电保护芯片R5426原理及应用2004 年6 月A 版如今便携式电子产品越来越受欢迎，其电池设备也成为关注的焦点，由于锂离子电池和聚合锂电池能量密度大、使用时间长、满足环保要求，已逐渐取代镍镉电池和镍氢电池，成为便携式设备的首选充电电池。

理光锂电保护芯片R5426 系列是为应用在便携设备(如蜂窝电话，PDA)的单节锂离子电池而设计的。

R5426 系列是单节可充锂离子/聚合物电池的过充/放电/过电流保护芯片，它也包括一个短路电流保护器，避免外电路短路时的大电流。

R5426 系列采用高耐压工艺制造，耐压不低于28V,封装为6-pin,SOT23- 6 或SON-6,具有低耗电, (供电电流典型值3.0uA, 待机电流典型值0.1uA),高精度的检测器阀值，多种保护极限器阀值, 内置输出延时,还有0V 可充功能,具有过充保护后锁定功能.R5426 系列的原理框图如图1。

每个IC 有四个电压检测器，一个参考电路单元，一个延时电路，一个短路保护器，一个振荡器、计数器和一个逻辑电路组成。

当充电电压或充电电流由小变大，超过这两者相应检测器(VD1、VD4)的阀值电平时，输出引脚Cout，即过充电保护检测器/VD1 和充电过流检测器/VD4 的输出电压经过内部相应延时就转为低电平。

在过充或充电过流之后，电池包离开充电器并有负载连接到VDD，并当电池的电压降到过充检测值之下时，这两个相应检测器(VD1、VD4)被复位并且Cout 的输出变为高电平。

如果电池包仍在充电器上，即使电池的电压降到过充检测值之下时，过充保护状态仍不会解除。

DOUT 脚为过放电检测器(VD2)和放电过流检测器(VD3)的输出脚。

当放。

单节锂电池保护解决方案(3)CSS-3---单节电池保护解决方案引言：前面两节分别介绍了PCM的几种方案，本节聚焦于PCM 的性能评估以及可能遇到的问题优化。

1. 功率（MOSFET）的性能要求离子电池容量从早期的600mAh、1000mAh到现在已经达到6000mAh、10000mAh。

为了实现更快的充电速度和更短的充电时间，通常采用增加（电流）和大电流充电的快充技术。

大电流充电对电池组中的功率MOSFET提出了更高的技术要求。

此外在生产线和使用过程中，对大容量（锂离子电池）有一些特定的技术要求。

所有这些因素都对大容量锂离子电池PCM中功率MOSFET的充放电管理提出了严格的技术设计挑战。

为了实现功率MOSFET的低导通电阻RDSon，有必要提高MOSFET单元密度。

其他技术也用于降低电阻，例如厚金属键合线和薄晶片。

N沟道功率MOSFET可以以减小的形状因数实现较低的导通电阻RDSon。

功率MOSFET封装通常使用引线，为了进一步降低导通电阻，在PCM中通过使用新的（芯片）级CSP封装技术完全消除了封装线电阻。

同时芯片级CSP的封装技术具有更好的导热性，从而降低功率MOSFET的温升，这有助于提高其可靠性。

使用CSP封装技术的功率MOSFET在没有外部塑料外壳和其他材料保护的情况下，在PCM生产过程中会受到各种热应力和（机械）应力的影响，例如（PCB）板的焊接过程，这可能会导致模具开裂的高风险。

因此应使用各种技术，例如在功率MOSFET芯片表面涂覆新材料，以确保其抵抗机械应力和热应力的能力，并提高可靠性。

短路能力大容量锂离子电池在应用中，特别是在极端条件下，如输出负载短路，会有非常大的电流通过电池。

当IC（检测）到输出过流时，它将延迟一段时间以进行保护动作。

在延迟时间期间，MOSFET的工作电流非常大，这要求MOSFET对大电流应力具有鲁棒性，因此所有锂离子电池都需要进行短路测试。

理论上芯片尺寸越大，对短路电流的鲁棒性越强。

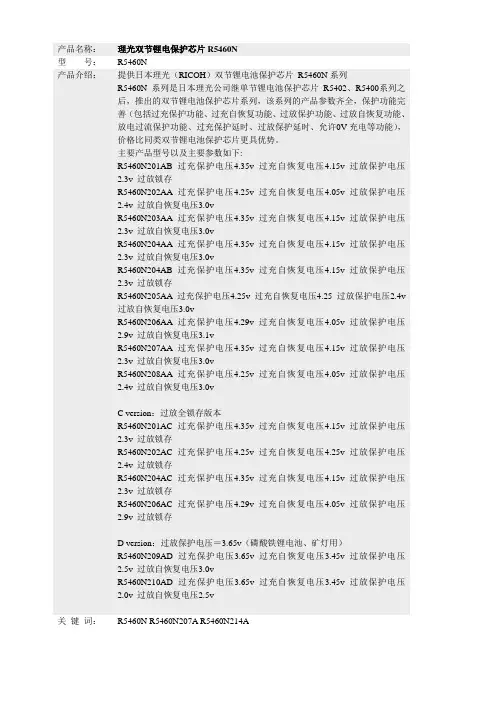

产品名称：理光双节锂电保护芯片R5460N型号：R5460N产品介绍：提供日本理光（RICOH）双节锂电池保护芯片R5460N系列R5460N系列是日本理光公司继单节锂电池保护芯片R5402、R5400系列之后，推出的双节锂电池保护芯片系列，该系列的产品参数齐全，保护功能完善（包括过充保护功能、过充自恢复功能、过放保护功能、过放自恢复功能、放电过流保护功能、过充保护延时、过放保护延时、允许0V充电等功能），价格比同类双节锂电池保护芯片更具优势。

主要产品型号以及主要参数如下:R5460N201AB 过充保护电压4.35v 过充自恢复电压4.15v 过放保护电压2.3v 过放锁存R5460N202AA过充保护电压4.25v 过充自恢复电压4.05v 过放保护电压2.4v 过放自恢复电压3.0vR5460N203AA过充保护电压4.35v 过充自恢复电压4.15v 过放保护电压2.3v 过放自恢复电压3.0vR5460N204AA过充保护电压4.35v 过充自恢复电压4.15v 过放保护电压2.3v 过放自恢复电压3.0vR5460N204AB 过充保护电压4.35v 过充自恢复电压4.15v 过放保护电压2.3v 过放锁存R5460N205AA过充保护电压4.25v 过充自恢复电压4.25 过放保护电压2.4v过放自恢复电压3.0vR5460N206AA过充保护电压4.29v 过充自恢复电压4.05v 过放保护电压2.9v 过放自恢复电压3.1vR5460N207AA过充保护电压4.35v 过充自恢复电压4.15v 过放保护电压2.3v 过放自恢复电压3.0vR5460N208AA过充保护电压4.25v 过充自恢复电压4.05v 过放保护电压2.4v 过放自恢复电压3.0vC version：过放全锁存版本R5460N201AC 过充保护电压4.35v 过充自恢复电压4.15v 过放保护电压2.3v 过放锁存R5460N202AC 过充保护电压4.25v 过充自恢复电压4.25v 过放保护电压2.4v 过放锁存R5460N204AC 过充保护电压4.35v 过充自恢复电压4.15v 过放保护电压2.3v 过放锁存R5460N206AC 过充保护电压4.29v 过充自恢复电压4.05v 过放保护电压2.9v 过放锁存D version：过放保护电压＝3.65v（磷酸铁锂电池、矿灯用）R5460N209AD 过充保护电压3.65v 过充自恢复电压3.45v 过放保护电压2.5v 过放自恢复电压3.0vR5460N210AD 过充保护电压3.65v 过充自恢复电压3.45v 过放保护电压2.0v 过放自恢复电压2.5v关键词：R5460N R5460N207A R5460N214A。

单节锂电池保护芯片锂电池是一种重要的电池，广泛应用于手机、电动车和便携式电子设备等领域。

为了保证锂电池的安全和性能，需要使用单节锂电池保护芯片对锂电池进行保护。

单节锂电池保护芯片是一种集成电路，主要用于监测锂电池的电压、电流和温度，并在必要时采取措施保护锂电池。

保护芯片通常由主控芯片、保护单元、电源管理单元和通信接口等组成。

主控芯片是单节锂电池保护芯片的核心部件，负责控制和协调保护单元、电源管理单元和通信接口的工作。

主控芯片能够实时监测锂电池的电压、电流和温度，并根据设定的阈值进行判断和控制。

保护单元是单节锂电池保护芯片的关键部件，负责监测锂电池的电压和电流，并在必要时采取措施进行保护。

保护单元可以通过切断电路、放电保护和过压保护等方式来保护锂电池，避免发生过放电、过充电和短路等危险情况。

电源管理单元是单节锂电池保护芯片的重要组成部分之一，用于管理锂电池的充放电过程。

电源管理单元可以通过控制充电电流和放电电流来保护锂电池，并且可以实现恒流充电和恒压充电等充电模式，提高锂电池的充电效率和充电质量。

通信接口是单节锂电池保护芯片的重要功能之一，用于与外部设备进行通信和数据传输。

通过通信接口，可以实现对锂电池的状态监测和控制，以及对充电器和电池管理系统的通信和控制。

单节锂电池保护芯片具有多种保护功能，可以有效地保护锂电池的安全和性能。

首先，它可以监测锂电池的电压，当电压超出设定的范围时，可以及时切断电路，避免电压过高或过低导致锂电池损坏。

其次，它可以监测锂电池的电流，当电流异常时，可以及时采取措施，避免电流过大导致锂电池过热。

此外，单节锂电池保护芯片还可以监测锂电池的温度，并在必要时控制充电或放电，避免温度过高引发火灾等安全问题。

总之，单节锂电池保护芯片是一种重要的电子元器件，可以有效地保护锂电池的安全和性能。

在使用锂电池的电子设备中，应该广泛应用单节锂电池保护芯片，以提高锂电池的使用寿命和安全性。

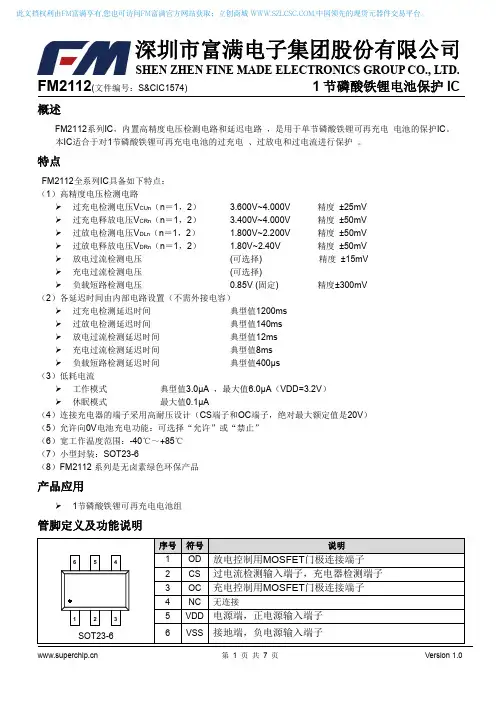

FM2112(文件编号：S&CIC1574)1节磷酸铁锂电池保护IC概述FM2112系列IC ，内置高精度电压检测电路和延迟电路，是用于单节磷酸铁锂可再充电电池的保护IC 。

本IC 适合于对1节磷酸铁锂可再充电电池的过充电、过放电和过电流进行保护。

特点FM2112全系列IC 具备如下特点：FM2112(文件编号：S&CIC1574)1节磷酸铁锂电池保护IC产品目录参数型号过充电检测电压过充电释放电压过放电检测电压过放电释放电压放电过流检测电压充电过流检测电压向0V 电池充电功能V CUn V CRn V DLn V DRn V DIP V CIP V 0CH FM2112-BB 3.75±0.025V 3.60±0.05V 2.10±0.05V 2.30±0.05V 150±15mV -200±30mV 允许FM2112-CB3.75±0.025V3.60±0.05V2.10±0.05V2.30±0.05V200±15mV-200±30mV允许方框图绝对最大额定值（VSS=0V ，Ta=25°C ，除非特别说明）FM2112(文件编号：S&CIC1574)1节磷酸铁锂电池保护IC电气特性（VSS=0V，Ta=25°C，除非特别说明）FM2112(文件编号：S&CIC1574)1节磷酸铁锂电池保护IC 应用电路图1、R1连接过大电阻，由于耗电流会在R1上产生压降，影响检测电压精度。

当充电器反接时，电流从充电器流向IC，若R1过大有可能导致VDD~VSS端子间电压超过绝对最大额定值的情况发生。

·2、R2连接过大电阻，当连接高电压充电器时，有可能导致不能切断充电电流的情况发生。

但为控制充电器反接时的电流，请尽可能选取较大的阻值。

出厂签章:承认签章:TEL:86-755-27926188FAX:86-755-29128535深 圳 市 旻 泰 电 子 科 技 有 限 公 司SHENZHEN MINTAI ELECTRONIC TECHNOLOGY CO.,LTD承 认 书APPROVED SHEET敬请确认此规格书内所有项目,并签名和盖章后传给我司,以作我司产品制作依据和存档之用,多谢合作!Please confirm all the items of specification, and return to us with signature and stamp. It will be basis of our production and record.Thanks your cooperation advance!在文件到期前一个月如果双方都对此文件都没有异议，此文件将自动延续有效期1年If both sides have no dissidence in one month before the maturity of the Approved. It will be considered valid automatically for a one year period.地址:深圳市西乡银田工业区西发C区雍启科技园7栋2楼客户名称Customer领跑页 码Page number1/10深 圳 市 旻 泰 电 子 科 技 有 限 公 司SHENZHEN MINTAI ELECTRONIC TECHNOLOGY CO.,LTD日期DATE文件有效期限Approved date 有限期限为1年Period of validity 1 year判定judgement 研发R&D 工程PIE QA 品质批准Approved签名Signature 签名Signature 日期DATE文 件 受 控 号Controled NO. 文 件 版 别Revision NO.A0部门DepartmentR&D编制RegisteredR&D审核CheckedQA复核Re-checkedR&D批准Approved主 要 器 件Main configuration IC:R5460N208AFMOS:AO8814*2+10K NTC PCB工艺与尺寸PCB technology and size绿油/白字/喷锡/55*7.5*0.6mm文 件 编 号Document NO. 客 户 名 称Customer 领跑客 户 型 号Customer Model 2S-2004-2MOS 项 目 名 称Document NO.A0CA014送样次数:第1次送样日期 :2018/8/22产 品 类 别Product Category 双节锂电保护板深 圳 市 旻 泰 电 子 科 技 有 限 公 司SHENZHEN MINTAI ELECTRONIC TECHNOLOGY CO.,LTD客户型号Customer Model2S-2004-2MOS版 本 RevisionNO.A0项目名称Document NO.A0CA014文件受控号Controled NO.0实施日期Issued date2018/8/229、包装运输指引PACKING AND SHIPPING GUIDEPAGE10客户名称Customer 领跑页 码Page number 2/107、零部件图PART MECHANICAL DRAWINGPAGE88、IC、MOS丝印说明PAGE95、材料清单PARTS LISTPAGE66、PCB Layout PAGE73、焊盘定义PAD DEFINITIONPAGE44、电气原理图CIRCUIT DIAGRAMPAGE5目录CONTENTS1、修订履历MODIFIED LISTPAGE22、技术规格SPECIFICATIONSPAGE3客户型号Customer Model2S-2004-2MOS版 本 RevisionNO.A0项目名称Document NO.A0CA014文件受控号Controled NO.0实施日期Issued date2018/8/22深 圳 市 旻 泰 电 子 科 技 有 限 公 司SHENZHEN MINTAI ELECTRONIC TECHNOLOGY CO.,LTD深 圳 市 旻 泰 电 子 科 技 有 限 公 司SHENZHEN MINTAI ELECTRONIC TECHNOLOGY CO.,LTD2、规格SPECIFICATION2.1、适用范围：本技术规格书仅适用于2S-2004-2MOS锂电池保护板，Using scope: The specification only applies to Li-ion battery protection module,2S-2004-2MOS.项目名称Document NO.A0CA014文件受控号Controled NO.0实施日期Issued date2018/8/22客户名称Customer 领跑页 码Page number 3/10 客户型号Customer Model2S-2004-2MOS版 本 RevisionNO.A0A2018/8/18新设计张书东A0CA0141、修订履历MODIFIED LIST产品变更履历表Product Modified Record List版本Revision日期Date 标记Mark 变更内容Modified content责任人Principal 输入编号Input NO.：R5460N208AF推荐存储条件Recommendatory storage conditionTemperature range: -5～+35℃ Humidity: 0%～75%RH0V电池充电功能0V battery charge function 允许Available最大持续放电电流Max continuous discharge current4A工作温度Operating temperature -20+55℃输入电压(B+与B-间)Input voltage(B+ to B-)-0.312V最大持续充电电流Max continuous charge current 4A过放状态下静态电流Current consumption (Power down)0.1uA导通内阻Impedance 2040mΩ短路保护延迟时间Short protection delay time150300500us正常状态下静态电流Current consumption (Operation)4.08.0uA过放保护延迟时间Over discharge protection delay time89128167ms放电过流保护延迟时间Over current protection delay time 81216ms充电过流保护电流101520A过充保护延迟时间Over charge protection delay time 0.7 1.0 1.3s放电过流检测电压Over current detection voltage0.1850.2000.215V放电过流保护电流Over current protection current 101520A过放保护电压Over discharge protection voltage2.340 2.400 2.460V过放保护恢复电压Over discharge release voltage 2.925 3.000 3.075V过充保护电压Over charge protection voltage4.225 4.250 4.275V过充保护恢复电压Over charge release voltage 4.000 4.050 4.100VProtection IC:常温25℃General temperature 25℃项目item最小值Min.典型值Type value最大值Max.单位Unit2.2、环保要求Environment request 2.2、技术参数Electric Features保护IC：参数值parameter value ROHS Halogen-Free SONY-GP无要求1)恒温恒湿测试 Humidity test :+40±2℃ 90%RH 48Hours 2)高温测试 High temperature test :+55±2℃ 2Hours 3)低温测试 Low temperature test :-20±2℃ 16Hours深 圳 市 旻 泰 电 子 科 技 有 限 公 司SHENZHEN MINTAI ELECTRONIC TECHNOLOGY CO.,LTD深 圳 市 旻 泰 电 子 科 技 有 限 公 司SHENZHEN MINTAI ELECTRONIC TECHNOLOGY CO.,LTD客户名称Customer 领跑页 码Page number 5/10 客户型号Customer Model2S-2004-2MOS版 本 RevisionNO.A0BM 接第一节电芯负极1 Cell negatiove pole P-接充电输入的负极/放电输出负极charging negative pole/Battery output negative poleB-接第二节电芯负极1 Cell negatiove poleT10K NTC符号Symbol 说 明DescriptionB+接第1节电芯正极1 Cell positive pole P+充电输入的正极/放电输出正极charging in positive pole /Battery output Postive pole2.6可靠性测试RELIABILITY TEST3、焊盘说明Pad description符号Symbol 说 明Description 客户型号Customer Model2S-2004-2MOS版 本 RevisionNO.A0项目名称Document NO.A0CA014文件受控号Controled NO.0实施日期Issued date2018/8/22客户名称Customer 领跑页 码Page number 4/104、5、深 圳 市 旻 泰 电 子 科 技 有 限 公 司SHENZHEN MINTAI ELECTRONIC TECHNOLOGY CO.,LTD物料清单PARTS LIST项目名称Document NO.A0CA014文件受控号Controled NO.实施日期Issued date2018/8/22电气原理图Circuit Diagram客户名称Customer领跑页 码Page number6/10客户型号Customer Model2S-2004-2MOS版 本 RevisionNO.A0项目名称Document NO.A0CA014文件受控号Controled NO.实施日期Issued date2018/8/226. PCB Layout TOP SILKSCREEN深 圳 市 旻 泰 电 子 科 技 有 限 公 司SHENZHEN MINTAI ELECTRONIC TECHNOLOGY CO.,LTD项目名称Document NO.A0CA014文件受控号Controled NO.0实施日期Issued date2018/8/22客户名称Customer 领跑页 码Page number 7/10 客户型号Customer Model2S-2004-2MOS版 本 RevisionNO.A0PCB ASSOON MT-A0CA014-A 两层板/喷锡绿油/白字55*7.5*0.6mm1贴片MOSFETAOSAO8814TSSOP8U2,U32贴片保护IC 理光R5460N208AF SOT23-6U11贴片NTC JOINSET 0603/10KΩ/±1%/B=34350603R41贴片电阻国巨0603/1KΩ±5%/1/10W 0603R31贴片电阻国巨0603/330Ω±5%/1/10W 0603R1,R22贴片电容三星0603/0.01uF/+80%-20%/25V 0603C31数量贴片电容三星0603/0.1uF/+80%-20%/25V 0603C1,C22物料名称品 牌型号/规格封装元件编号TOP SIDE BOTTOM SILKSCREEN BOTTOM SIDE8、深 圳 市 旻 泰 电 子 科 技 有 限 公 司SHENZHEN MINTAI ELECTRONIC TECHNOLOGY CO.,LTD零部件规格---PCBSPEC--PCB Mechanical Drawing项目名称Document NO.A0CA014文件受控号Controled NO.实施日期Issued date2018/8/22客户名称Customer领跑页 码Page number8/10客户型号Customer Model2S-2004-2MOS版 本 RevisionNO.A09、深 圳 市 旻 泰 电 子 科 技 有 限 公 司SHENZHEN MINTAI ELECTRONIC TECHNOLOGY CO.,LTD包装、运输指引Packing and shipping guide 9.1包装Packing将拼板用气泡膜包好，放入防静电袋中，上下各放一层隔板，再放入小箱中，四小箱装入一大箱中。

锂电池保护IC方案引言锂电池是目前应用最广泛的电池之一，其具有高能量密度、长寿命和较小体积等优点。

然而，由于锂电池具有较高的工作电压和反应活性，使用过程中需要进行有效的保护，以确保其安全和稳定性。

锂电池保护IC（Integrated Circuit）方案是一种常用的解决方案，本文将详细介绍锂电池保护IC的原理、功能和应用。

原理锂电池保护IC是一种电路器件，可用于监测和控制锂电池的工作状态，并在必要时采取措施以防止过充、过放、短路和过流等事故发生。

其主要原理是通过监测锂电池的电压、温度和电流等参数，实时判断电池的工作状态，并通过内部逻辑电路和开关元件，控制电池的充放电过程，保护电池的安全性。

功能锂电池保护IC方案通常具备以下功能：1.过充保护：当电池电压超过设定的阈值时，保护IC会自动切断充电电流，防止电池过充，避免造成电池的损坏或安全隐患。

2.过放保护：当电池电压低于设定的阈值时，保护IC会自动切断放电电流，防止电池过放，避免降低电池寿命或损坏电池。

3.短路保护：当电池正负极短路时，保护IC会立即切断电流，防止短路电流过大，造成热失控、爆炸等安全事故。

4.过流保护：当电池充放电电流超过设定的阈值时，保护IC会控制电流输出，限制过流，以防止电池受损或过热。

5.温度保护：当电池温度超过设定的阈值时，保护IC会采取相应措施，如降低或切断充放电电流，防止电池过热、损坏或发生安全事故。

6.均衡充电：一些高级的锂电池保护IC方案还具备均衡充电功能，可以调节电池组内各个单体电池的充电状态，确保电池组的充电一致性，提高整体性能和寿命。

应用锂电池保护IC方案广泛应用于各种需要使用锂电池的电子设备中，如便携式电子产品、无人机、电动工具、电动汽车等。

这些设备往往对电池的性能、稳定性和安全性要求较高，因此需要可靠的保护IC方案来保护电池。

•便携式电子产品：手机、平板电脑、蓝牙耳机等设备通常使用锂电池作为电源，并配备相应的保护IC方案，以确保电池的安全和稳定工作。

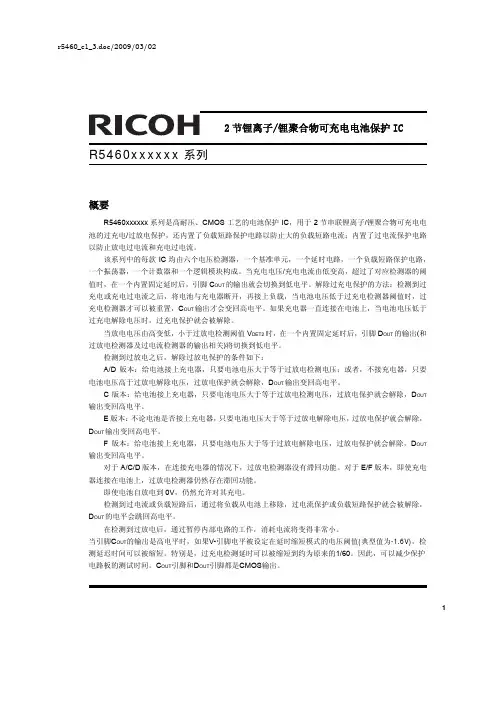

Ver 0.1 R5460二节锂电池保护IC用户手册目录一、规格书相关问题1.过充电保护相关1)过充电保护解除方法?2)充电管理IC的CV值和保护IC的过充电保护阈值有何关系？(如何通过充电管理IC的规格来确定保护IC的规格？反之亦成立。

)2.过放电保护相关1)过放电保护解除方法?3.放电过电流保护、短路保护相关1)“过流”指的是放电过电流还是充电过电流?2)如何选择放电过电流检测阈值Vdet3？3)放电过电流保护解除方法?4)短路保护解除方法?5)电平解除型(Auto-release type)芯片的过流/短路保护的解除方式和锁存型(Latch type)芯片的 过流/短路保护的解除方式有什么不同？4.充电过电流保护相关1)充电过电流保护解除方法?2)电平解除型(Auto-release type)芯片的充电过流保护的解除方式和锁存型(Latch type)芯片的 充电过流保护的解除方式有什么不同？5.其它功能1)哪些保护模式中芯片是处于待机模式（休眠模式）的?2)规格书的电气特性表里为什么会有两种不同的待机电流值？3)R5460的COUT和DOUT输出端的驱动能力有多大？4)R5460的抗ESD性能如何？5)R5460是0V可充还是不可充？6.数据及图表说明1)有关规格书中绝对最大额定值的说明2)R5460规格书中所述的电池不均衡时的工作机制是什么意思？二、应用电路相关问题1.过充电保护相关1)过充电保护检测电压不准确2)充电器的选择（推荐）2.过放电保护相关1)放电保护时切断放电回路的瞬间，电芯电压为什么会返回变高？2)成品电池保护板发生自锁是怎么回事？如何解除自锁？又如何预防？3.放电过电流保护相关1)电池输出端P+与P-之间始终接负载的情况4.短路保护相关1)应用电路中电容C3的作用5.其他1)电池如果反接到保护板上去，芯片会发生什么情况？一、规格书相关问题1.过充电保护相关1)过充电保护解除方法?回答：过充电检测电压：Vdet1 过充电解除电压：Vrel1通过充电器给电池组充电，电池电压持续上升到检测出过充电。

锂电池电路板中保护芯片基本工作原理锂电池是一种常见的储能设备，广泛应用于手机、笔记本电脑、电动车等各种电子产品中。

为了保证锂电池的安全性和稳定性，电路板上通常会安装保护芯片。

本文将介绍锂电池电路板中保护芯片的基本工作原理。

一、保护芯片的作用锂电池具有高能量密度和高工作电压的优点，但其内部结构相对复杂，如果在使用过程中出现异常情况，如过充、过放、短路等，都会引发电池的损坏甚至火灾爆炸等严重后果。

为了防止这些安全问题的发生，保护芯片被广泛应用于锂电池电路板中。

保护芯片的基本作用是检测电池的状态和控制电池的运行，以保证电池在安全范围内工作。

其具体功能包括过充保护、过放保护、过流保护和短路保护等。

二、保护芯片的工作原理1. 过充保护过充保护是锂电池保护芯片的重要功能之一。

当充电电压超过电池允许的最高电压时，保护芯片会通过控制电池充电或断开充电电路的方式，以避免电池继续充电，从而防止过充。

过充保护可以有效防止这种情况下的电池损坏。

2. 过放保护过放保护是保护芯片的另一个重要功能。

当电池电压降低到一定程度时，保护芯片会切断电池和负载之间的连接，防止电池继续被放电。

这可以避免电池过度放电，保护电池的容量和寿命。

3. 过流保护过流保护是保护芯片的一项重要功能，用于防止电池在过大的电流下被损坏。

当电池内部电流超过设定的阈值时，保护芯片会通过切断负载电路或限制电流的方式，确保电池的工作在安全范围内。

4. 短路保护短路保护是保护芯片的最后一个重要功能。

如果电池电路中发生短路情况，短路电流会迅速增大，导致电池发热、电池内部结构损坏甚至起火。

保护芯片会在检测到短路情况时，立即切断电池和负载之间的连接，以避免短路电流对电池造成损坏。

保护芯片通过准确监测电池的状态和负载情况，采取相应的措施来保护电池的安全运行。

一般情况下，保护芯片会通过电流、电压传感器或温度传感器来实时监测电池的状态，并与控制逻辑电路进行交互。

当保护芯片检测到不正常的情况时，会通过控制开关和电路切换等方式，保证电池在合适的工作范围内运行。

高集成度单芯片锂电池保护解决方案目前锂电池的应用越来越广泛，从手机、MP3、MP4、GPS、玩具等便携式设备到需要持续保存数据的煤气表，其市场容量已经达到每月几亿只。

为了防止锂电池在过充电、过放电、过电流等异常状态影响电池寿命，通常要通过锂电池保护装置来防止异常状态对电池的损坏。

锂电池保护装置的电路原理如图1所示，主要是由电池保护控制IC和外接放电开关M1以及充电开关M2来实现。

当P+/P-端连接充电器，给电池正常充电时，M1，M2均处于导通状态；当控制IC检测到充电异常时，将M2关断终止充电。

当P+/P-端连接负载，电池正常放电时，M1，M2均导通；当控制IC检测到放电异常时，将M1关断终止放电。

图1：锂电池保护装置电路原理。

几种现有的锂电池保护方案图2是基于上述锂电池保护原理所设计的一种常用的锂电池保护板。

图中的SOT23-6L 封装的是控制IC，SOP8封装的是双开关管M1，M2。

由于制造控制IC的工艺与制造开关管的工艺各不相同，因此图2中两个芯片是从不同的工艺流程中制造出来的，通常这两种芯片也是由不同的芯片厂商提供。

图2：传统的电池保护方案。

近几年来，业界出现了将几个芯片封装在一起以提高集成度、缩小最后方案面积的趋势。

锂电池保护市场也不例外。

图3中的两种锂电池保护方案A及B看起来是将图2中的两个芯片集成于一个芯片中，但实际上其封装内部控制器IC及开关管芯片仍是分开的，来自不同的厂商，该方案仅仅是将二者合封在一起，俗称“二芯合一”。

图3：“二芯合一”的锂电池保护方案。

由于内部两个芯片实际仍来自于不同厂商，外形不能很好匹配，因此导致最终封装形状各异，很多情况下不能采用通用封装。

这种封装体积比较大，又不能节省外围元件，所以这种“二芯合一”的方案实际上并省不了太多空间。

在成本方面，虽然两个封装的成本缩减成一个封装的成本，但由于这个封装通常比较大，有的不是通用封装，有的为了缩小封装尺寸，需要用芯片叠加的封装形式，因此与传统的两个芯片的方案相比，其成本优势并不明显。
