下载文档原格式
碱性锌酸盐镀锌工艺的特点和维护所谓碱性锌酸盐镀锌，是指以氧化锌为主盐、以氢氧化钠为络告剂的镀锌工艺，这种镀液在添加剂和光亮剂的作用下，可以镀出籍氰化物镀锌一样良好的镀锌层。
由于这一工艺主要是靠添加剂来改善锌电沉积的过程，因此正确使用添加剂是这个工艺的关键。
黔碱性锌酸盐镀锌存在的一个主要缺点是主盐浓度低和不能镀得太鬻。
随着电镀添加剂技术的进步，这个问题已经获得解决。
这种新工艺的一个典型例子是武汉风帆电镀公司开发的ZN-500镀锌工艺。
工艺配方和操作条件：氧化锌6．8～23．4(滚镀9～30)g／L氢氧化钠75～150(滚镀90～150)g／LZN一500光亮剂15～20mL／LZN-500走位剂3～5(滚镀5～10)mL／L温度l8～50℃阴极电流密度0．5～6 A／dm2阳极99．9％以上纯锌板这一新工艺的显著特点如下。
(1)主盐浓度宽。
氧化锌的含量在7～24g／L的范围都可以工作，镀液的稳定性提高。
(2)适合于滚镀。
这时的主盐浓度可以提高至9～30g／L，管理方便。
(3)镀层脆性小。
经过检测，镀层的厚度在31pm以上仍具有韧性而不发脆，经l80℃去氢也不会起泡。
(4)工作温度范围较宽。
在50℃时也能获得光亮镀层。
(5)具有良好的低区性能和高分散能力。
适合于对形状复杂的零件挂镀加工。
(6)镀后钝化性能良好。
可以兼容多种钝化工艺，且对金属杂质如钙、镁、铅、镉、铁、铬等都有很好的容忍性。
很显然，这种镀锌工艺已经克服了以往无氰镀锌存在的缺点，使这一工艺与氰化物镀锌一样可以适合多种镀锌产品的需要。
这种新工艺的优点还在于它与其他类碱性无氰镀锌光亮剂是基本兼容的，只是停止加入原来的光亮剂，然后通过霍尔槽试验来确定应该补加的ZN一500的量。
初始添加量控制在0．25mL／L，再慢慢加到正常工艺范围并补入走位剂。
在杂质较多时，还应加入ZN一500配套的镀液净化剂。
当对水质纯度不确定时，可以在新配槽时加入相应的除杂剂和水质稳定剂各1mL／L。
无氰镀锌工艺的应用及典型配方王宗雄;鲍新华;周长虹;王超【摘要】The application status, typical bath compositions, and process conditions of two types of common cyanide-free zinc plating processes i.e. alkaline zincate system and potassium chloride system were introduced. It is indicated that the brightener plays an important part in the appearance and properties of zinc coating obtained from a cyanide-free plating bath. Some typical brightener formulations were listed. It is proposed that more advanced environment-friendly zinc plating process and corresponding additives should be developed.%介绍了碱性锌酸盐镀锌和氯化钾镀锌这2种常用无氰镀锌的应用情况、典型配方和工艺条件。
指出光亮剂对无氰镀锌层的外观和性能起着重要作用，并列举了典型的光亮剂配方。
提出应开发出更为先进的环境友好型镀锌新工艺和添加剂。
【期刊名称】《电镀与涂饰》【年(卷),期】2015(000)001【总页数】6页(P34-39)【关键词】无氰镀锌;配方;环保;光亮剂【作者】王宗雄;鲍新华;周长虹;王超【作者单位】宁波市电镀行业协会，浙江宁波 315199;宁波天安集团表面处理分厂，浙江宁波 315706;武汉奥邦表面技术有限公司，湖北武汉 430023;宁波市电镀行业协会，浙江宁波 315199【正文语种】中文【中图分类】TQ153.15国内每年被腐蚀的钢铁差不多占钢铁总量的10%，为保护钢铁或其零件和延长使用寿命，一般通过电镀锌进行加工处理。
镀锌光亮剂配方
镀锌光亮剂配方取决于所使用的具体化学品和工艺流程。
以下是一种常见的镀锌光亮剂配方：
- 硝酸铜：200克
- 磷酸铜：50克
- 硝酸亚铜：100克
- 硝酸：100克
- 硫酸：200克
- 醋酸：200克
- 氨水：100克
- 去离子水：适量
操作步骤：
1. 将硝酸铜、磷酸铜、硝酸亚铜、硝酸和硫酸依次加入一容器中，搅拌均匀。
2. 慢慢加入醋酸，继续搅拌均匀。
3. 待溶液稳定后，再加入氨水，继续搅拌。
4. 最后加入适量的去离子水，使溶液达到所需的体积。
请注意，镀锌光亮剂的配方应根据具体要求进行调整，并总是在安全的实验室条件下操作。

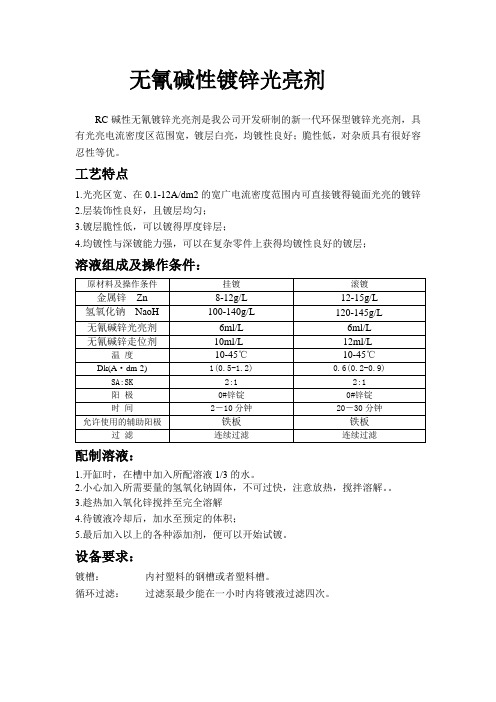

无氰碱性镀锌光亮剂RC碱性无氰镀锌光亮剂是我公司开发研制的新一代环保型镀锌光亮剂，具有光亮电流密度区范围宽，镀层白亮，均镀性良好；脆性低，对杂质具有很好容忍性等优。
工艺特点1.光亮区宽、在0.1-12A/dm2的宽广电流密度范围内可直接镀得镜面光亮的镀锌2.层装饰性良好，且镀层均匀；3.镀层脆性低，可以镀得厚度锌层；4.均镀性与深镀能力强，可以在复杂零件上获得均镀性良好的镀层；溶液组成及操作条件：配制溶液：1.开缸时，在槽中加入所配溶液1/3的水。
2.小心加入所需要量的氢氧化钠固体，不可过快，注意放热，搅拌溶解。
3.趁热加入氧化锌搅拌至完全溶解4.待镀液冷却后，加水至预定的体积；5.最后加入以上的各种添加剂，便可以开始试镀。
设备要求：镀槽：内衬塑料的钢槽或者塑料槽。
循环过滤：过滤泵最少能在一小时内将镀液过滤四次。
光亮剂的补充与维护1.必须严格控制Zn/NaoH比值应在1：10-1：15范围2.RC光亮剂，消耗量为100-150ml/KAH，夏天镀锌温度高、消耗量大些，滚镀与挂镀消耗量亦有区别：3.RC走位剂与光亮剂同步添加，消耗量为50-100ml/Kah用量视工件形状，带出量多少而补加；4.遇到杂质污染严重、硬水程度过高时、加净化剂处理：5.光亮剂的补充方式应采用少量多次的原则，光亮剂经稀释后补入。
环保与安全为了避免产品对人及环境的危害，获得产品的安全说明书及环境保护说明书是必要的。
本公司产品的安全技术说明书（MSDS）包含了这些说明。
质保1.我公司为产品质量提供在有效的法律范围内的责任担保。
2.客户对产品进行再包装后的产品质量不在我公司的质保范围内。
3.在使用时，无论用户有任何问题，本公司技术服务人员将随时解答。
产品颜色及包装无氰碱锌主光剂为棕黄色液体，用塑料桶包装。
包装规格为25kg/pcs。
无氰碱锌走位剂为无色或微黄色液体，用塑料桶包装。
包装规格为25kg/pcs。

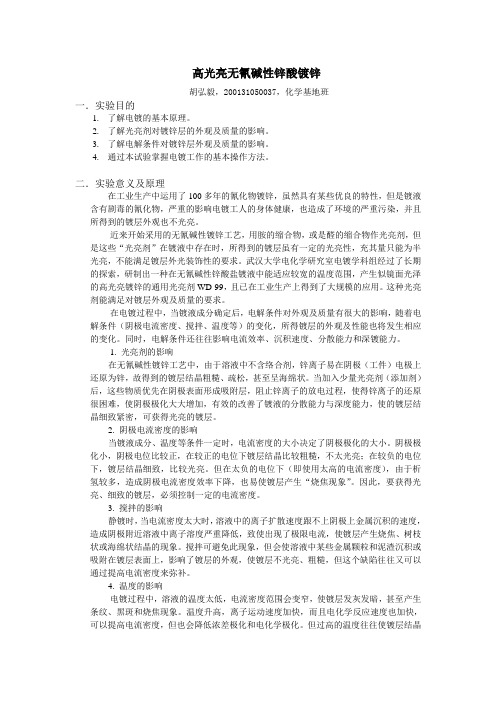

高光亮无氰碱性锌酸镀锌胡弘毅，200131050037，化学基地班一．实验目的1.了解电镀的基本原理。
2.了解光亮剂对镀锌层的外观及质量的影响。
3.了解电解条件对镀锌层外观及质量的影响。
4.通过本试验掌握电镀工作的基本操作方法。
二．实验意义及原理在工业生产中运用了100多年的氰化物镀锌，虽然具有某些优良的特性，但是镀液含有剧毒的氰化物，严重的影响电镀工人的身体健康，也造成了环境的严重污染，并且所得到的镀层外观也不光亮。
近来开始采用的无氰碱性镀锌工艺，用胺的缩合物，或是醛的缩合物作光亮剂，但是这些“光亮剂”在镀液中存在时，所得到的镀层虽有一定的光亮性，充其量只能为半光亮，不能满足镀层外光装饰性的要求。
武汉大学电化学研究室电镀学科组经过了长期的探索，研制出一种在无氰碱性锌酸盐镀液中能适应较宽的温度范围，产生似镜面光泽的高光亮镀锌的通用光亮剂WD-99，且已在工业生产上得到了大规模的应用。
这种光亮剂能满足对镀层外观及质量的要求。
在电镀过程中，当镀液成分确定后，电解条件对外观及质量有很大的影响，随着电解条件（阴极电流密度、搅拌、温度等）的变化，所得镀层的外观及性能也将发生相应的变化。
同时，电解条件还往往影响电流效率、沉积速度、分散能力和深镀能力。
1. 光亮剂的影响在无氰碱性镀锌工艺中，由于溶液中不含络合剂，锌离子易在阴极（工件）电极上还原为锌，故得到的镀层结晶粗糙、疏松，甚至呈海绵状。
当加入少量光亮剂（添加剂）后，这些物质优先在阴极表面形成吸附层，阻止锌离子的放电过程，使得锌离子的还原很困难，使阴极极化大大增加，有效的改善了镀液的分散能力与深度能力，使的镀层结晶细致紧密，可获得光亮的镀层。
2. 阴极电流密度的影响当镀液成分、温度等条件一定时，电流密度的大小决定了阴极极化的大小。
阴极极化小，阴极电位比较正，在较正的电位下镀层结晶比较粗糙，不太光亮；在较负的电位下，镀层结晶细致，比较光亮。
但在太负的电位下（即使用太高的电流密度），由于析氢较多，造成阴极电流密度效率下降，也易使镀层产生“烧焦现象”。
无氰碱锌电镀工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classicarticles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!无氰碱锌电镀是一种环保的电镀工艺，主要用于镀锌铁件、铜件、铝件等。
221碱性无氰光亮镀锌特点：221产品是21世纪无氰镀锌的最新技术，解决了因镀层高光亮、镀层厚度过厚造成的脆性问题，同时镀层的厚薄更加均匀，镀液耐温性更佳。
1．高分散能力，镀层厚薄非常均匀，高电流区（4A/dm2）与低电流区（0.2A/dm2）镀层厚度比为1.2-1.5（一般产品为2.0-3.0），大大节省锌的耗量，同时节省了成本。
2．高光亮，镀层达镜面水平，可与光亮酸性锌媲美。
3．高柔软，镀层20um可进行任意弯曲，在200℃下恒温烘烤60分钟后立即浸入冷水中骤冷，镀层不起泡。
4．耐高温，镀液温度50℃时镀层仍保持镜面光亮。
5．深镀能力好，超过氰化镀锌。
6．操作范围宽广，赫尔槽6A电流时试片仅有0.5cm烧焦，赫尔槽0.2A电流时试片也能光亮。
8．滚镀与挂镀均可适用。
9．镀液容易维护，无毒性，废水处理容易。
使用方法：开缸：221A光亮剂 5-25ml/L，221B走位剂 0.5-1.5 ml/L，221C净化剂 0.5-1.5 ml/L。
耗量：221A光亮剂 100-200ml/KAH，221B走位剂 20-70ml/KAH，221C净化剂 10-20 ml/KAH。
一. 特点:1. 柔软性佳，可镀厚20µm以上；2. 光亮度好，分散能力佳，镀层厚度均匀性比旧的DS系佳；3. 温度范围宽广，镀液维护管理容易；4. 滚挂镀皆宜。
二. 镀液组成及操作条件:三. 光亮剂的消耗量Zn-101A 主光剂150-180 ml/KAHZn-101B 辅光剂 60-80 ml/KAHZn-101C 净化剂视需要每次加1-2 ml/L一、特点.厚度比为1.2-1.5(一般产品为2.0-3.0),大大节省了成本. 2.高光亮,镀层达到镜面水平,可与光亮酸性锌媲美，蓝白钝化不易发黄。
3.高柔软，镀层20um可进行任意弯曲，在200℃下恒温烘烤60分钟后立即浸入冷水中骤冷镀层不起泡。
4.钝化膜结合牢固，超过酸锌，尤其可提高滚镀件的耐蚀性。
DF-06环保碱性镀锌添加剂系列工艺概述声明：此概述内关于本公司产品所有建议，是根据本公司信赖的实验及资料：因不能控制其它从业者的实际操作，所以本公司不能保证及负责任何不良后果。
本资料不做为任何侵犯版权的依据。
一、前言：DF-06添加剂系列是一种新型、完全无氰的环保镀锌工艺，并可用于氰化镀锌转换，转换极为方便，不影响正常生产。
镀层适合于各种后处理钝化工艺（特别适合黑锌钝化）。
适合于挂镀和滚镀。
工艺操作方便，易于维护，有助于企业提高产品合格率，减少生产维护费用。
二：设备：⒈使用聚氯乙烯或低碳钢制作镀槽，低碳钢槽必须与电路绝缘。
⒉冷却和加热设备是必要的。
（加热设备适合于寒冷地区）⒊过滤设备、过滤泵功率为每小时循环镀液2-3次为标准。
⒋不建议使用打气装置。
⒌阳极：建议使用低碳钢冷扎板。
⒍建议使用辅助溶锌槽，可提高槽液纯度，减少杂质污染。
三、前处理：前处理步骤对电镀是十分重要的，应根据制品的实际情况采取相应的对策，以求达到最佳效果。
环保碱性镀锌不象氰化镀锌那样具有内在去油能力，因此需要良好的去油和酸洗工序，建议使用以下的工艺流程：热碱超声波除油→两次流动水洗→酸洗→两次流动水洗→碱中和→电解除油→两次流动水洗→酸活化→两次流动水洗→碱中和→电镀→两次流动水洗→超声波清洗→出光→两次流动水洗→钝化→两次流动水洗→热水老化→干燥→包装四、槽液配制：⒈槽液配制可采用以下两种方式：注：可用自来水配制，但水的硬度不高于25度，不管怎样，如需较好的镀层，至少要用纯水（≤10ppm）配制新槽。
①氧化锌配制：使用氧化锌和氢氧化钠配制，但要选用高纯度的氧化锌和氢氧化钠。
配制方法：将计算用量的氧化锌用少量水调成糊状。
缓慢加入计算用量的氢氧化钠，边加边搅拌，直至呈透明状，补加所需体积的水（镀槽材质耐高温的可直接在镀槽内完成配制，否则需在镀槽外完成此工序）。
②溶锌槽配制：把锌阳极放入钢篮子中，可使用两个金属形成“电池效应”，改善锌的溶解。
环保碱性锌酸盐镀锌浅谈(2007-12-29 22:23:49)标签：杂谈随着人们的生活水平的不断提高，环保意识也在逐渐的增强。
众所周知，电镀是一个高污染的行业，怎样使电镀行业达到清洁生产的确目的，是我们每个电镀技术工作者的共同的目标。
就单纯的镀锌而言，用无氰锌酸盐代替有氰镀锌，是实现环保电镀的一个很好的实例。
但在实际生产操作过程中，由于无氰电镀比有氰电镀控制起来要困难的多，而且生产成本也比较高，尤其是对于一些高质量要求的镀锌件来说，氯化钾镀锌达不到要求。
所以很多的生产厂家不愿采用，继续采用老工艺有氰电镀，给推广环保型镀锌造成了一定的阻力。
但做为现在的碱性锌酸盐镀锌体系来讲，在工艺性能方面已经完全可与之想媲美，现将本人在使用环保碱性锌酸盐镀锌的过程中产生的一些故障及排除方法做一下浅谈，希望能为推广环保型电镀生产出一份力，给我们的子孙后代后代留一片净水。
1 工艺流程本公司所采用的碱性镀锌工艺是才用自动生产线，工艺流程为：热脱脂——清洗—清洗——喷淋清洗——酸洗——清洗——清洗——喷淋清洗——电解脱脂——清洗——清洗——喷淋清洗——弱酸中和——喷淋清洗——碱性锌酸盐镀锌——清洗——清洗——喷淋清洗——出光——清洗——钝化——清洗——清洗——喷淋清洗——热水清洗——烘干——包装。
2 工艺条件及配方工艺配方如下：NaOH 50-80g/lZnO 8-15g/lA（主光剂） 10—25mL/LB（走位剂） 1—3mL/LC（净化剂） 0.5—1mL/L3 工艺影响因素3.1 NaOH。
氢氧化钠的含量的多少直接影响到产品质量的好坏。
尤其是对高光亮度的基体。
含量过少，阳极很容易钝化。
造成发雾现象，表面粗糟无光，分散能力变差，低区发黑。
对于镀锌后要进行机械加工的零件来讲，还容易造成脆性增大的现象。
含量过高，则上镀速度比较慢。
本人认为最佳的含量为130-140g/l。
3.2 ZnO。
氧化锌的含量高低因选用的光亮剂的不同而不同。
