材料力学第章梁的挠度和刚度计算

材料力学第9章梁的挠度和刚度计算梁的挠度和刚度计算材料力学第9章引言梁是一种常见的结构元素，在各个工程领域都有广泛的应用。

了解梁的挠度和刚度计算方法对于设计和分析梁的性能至关重要。

本文将介绍材料力学第9章中梁的挠度和刚度计算的相关内容。

1. 梁的挠度计算方法1.1 单点弯曲当梁受到单点弯曲时，可以使用梁的弯曲方程来计算梁的挠度。

梁的弯曲方程可以表达为：δ = (M * L^2) / (2 * E * I)其中，δ为梁的挠度，M为梁的弯矩，L为梁的长度，E为梁的弹性模量，I为梁的截面惯性矩。

1.2 均匀分布荷载当梁受到均匀分布荷载时，梁的挠度计算稍有不同。

可以使用梁的基本方程来计算梁的挠度。

梁的基本方程可以表达为：δ = (q * L^4) / (8 * E * I)其中，δ为梁的挠度，q为梁的均匀分布荷载，L为梁的长度，E为梁的弹性模量，I为梁的截面惯性矩。

2. 梁的刚度计算方法梁的刚度是指梁对外界荷载的抵抗能力。

梁的刚度可以通过计算梁的弯曲刚度和剪切刚度得到。

2.1 弯曲刚度梁的弯曲刚度可以通过梁的截面惯性矩来计算。

弯曲刚度可以表示为：EI = ∫(y^2 * dA)其中，EI为梁的弯曲刚度，y为离梁中性轴的距离，dA为微元面积。

2.2 剪切刚度梁的剪切刚度可以通过梁的截面两点间的剪力和相对位移关系来计算。

剪切刚度可以表示为：GJ = ∫(θ * dA)其中，GJ为梁的剪切刚度，θ为梁的剪切角，dA为微元面积。

3. 示例为了加深对梁的挠度和刚度计算的理解，下面以一根长度为L的梁为例进行计算。

假设梁受到均匀分布荷载q作用，并且梁的截面为矩形截面，梁的宽度为b，高度为h。

根据梁的挠度计算方法，可以得到梁的挠度公式为：δ = (q * L^4) / (8 * E * b * h^3)根据梁的刚度计算方法，可以得到梁的弯曲刚度和剪切刚度公式为： EI = (b * h^3) / 12GJ = (b * h * h^3) / 12通过计算梁的挠度和刚度，可以得到梁的性能参数，进而进行工程设计和分析。

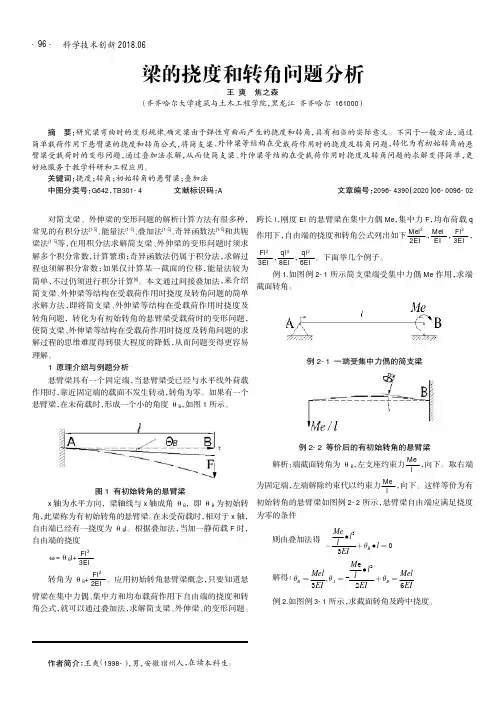

科学技术创新2018.06梁的挠度和转角问题分析王爽焦之森（齐齐哈尔大学建筑与土木工程学院，黑龙江齐齐哈尔161000）对简支梁、外伸梁的变形问题的解析计算方法有很多种，常见的有积分法[1-5]、能量法[1-5]、叠加法[1-5]、奇异函数法[1-5]和共轭梁法[1-5]等，在用积分法求解简支梁、外伸梁的变形问题时须求解多个积分常数，计算繁琐；奇异函数法仍属于积分法，求解过程也须解积分常数；如果仅计算某一截面的位移，能量法较为简单，不过仍须进行积分计算[6]。

本文通过间接叠加法，来介绍简支梁、外伸梁等结构在受载荷作用时挠度及转角问题的简单求解方法，即将简支梁、外伸梁等结构在受载荷作用时挠度及转角问题，转化为有初始转角的悬臂梁受载荷时的变形问题，使简支梁、外伸梁等结构在受载荷作用时挠度及转角问题的求解过程的思维难度得到很大程度的降低，从而问题变得更容易理解。

1原理介绍与例题分析悬臂梁具有一个固定端，当悬臂梁受已经与水平线外荷载作用时，靠近固定端的载面不发生转动，转角为零。

如果有一个悬臂梁，在未荷载时，形成一个小的角度θB ，如图1所示。

图1有初始转角的悬臂梁x 轴为水平方向，梁轴线与x 轴成角θB ，即θB 为初始转角，此梁称为有初始转角的悬臂梁。

在未受荷载时，相对于x 轴，自由端已经有一挠度为θB l 。

根据叠加法，当加一静荷载F 时，自由端的挠度ω=θB l+Fl 33EI 转角为θB +Fl22EI。

应用初始转角悬臂梁概念，只要知道悬臂梁在集中力偶、集中力和均布载荷作用下自由端的挠度和转角公式，就可以通过叠加法，求解简支梁、外伸梁、的变形问题。

跨长l ，刚度EI 的悬臂梁在集中力偶Me ，集中力F ，均布荷载q 作用下，自由端的挠度和转角公式列出如下Mel 22EI ，Mel EI ，Fl 33EI，Fl 23EI ，ql 48EI ，ql 36EI。

下面举几个例子。

例1.如图例2-1所示简支梁端受集中力偶Me 作用，求端截面转角。

材料力学第9章梁的挠度和刚度计算在工程结构中，梁是一种常见的构件，其在承受载荷时会发生弯曲变形。

而梁的挠度和刚度计算是材料力学中的重要内容，对于确保梁的正常工作和结构的安全性具有至关重要的意义。

首先，我们来理解一下什么是梁的挠度。

简单来说，梁的挠度就是梁在受力作用下，横截面形心沿垂直于轴线方向的位移。

想象一下一根水平放置的梁，在受到垂直向下的力时，它会向下弯曲，这个弯曲的程度就是挠度。

那么为什么要计算梁的挠度呢？这是因为过大的挠度可能会影响梁的正常使用功能。

比如，在桥梁结构中，如果梁的挠度过大，可能会导致桥面不平整，影响车辆行驶的舒适性和安全性；在机械零件中，过大的挠度可能会导致零件之间的配合出现问题，影响机器的正常运转。

接下来，我们谈谈梁的刚度。

梁的刚度是指梁抵抗变形的能力。

刚度越大，梁在相同载荷作用下产生的挠度就越小。

刚度与梁的材料特性（如弹性模量）、截面形状和尺寸以及梁的支撑方式等因素有关。

在计算梁的挠度时，通常需要运用一些基本的力学原理和公式。

比如，对于简单的静定梁，可以使用积分法或叠加法来求解挠度和转角方程。

积分法的基本思路是根据梁的弯曲微分方程，通过两次积分得到挠度和转角的表达式。

这个过程需要对梁的受力情况进行详细的分析，确定弯矩方程，然后进行积分运算。

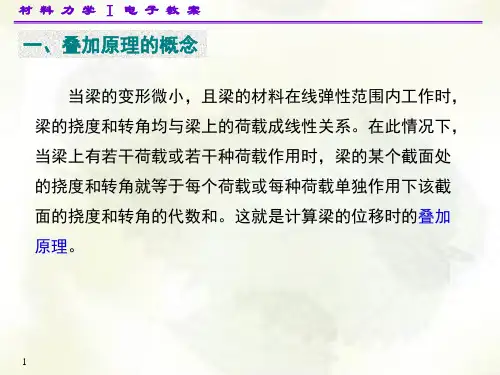

叠加法则是基于线性叠加原理。

如果梁同时受到多个载荷的作用，可以先分别计算每个载荷单独作用时梁的挠度和转角，然后将这些结果进行叠加，得到最终的挠度和转角。

然而，实际工程中的梁往往比较复杂，可能是超静定梁，或者具有变截面、非均布载荷等情况。

对于这些复杂的梁，我们可能需要借助更高级的力学方法，如力法、位移法或者有限元法来进行分析。

在进行梁的挠度和刚度计算时，还需要考虑一些实际因素。

例如，材料的非线性特性在某些情况下不能忽略。

当梁所承受的载荷较大时，材料可能会进入塑性阶段，此时弹性模量不再是一个常数，需要采用相应的塑性力学理论进行分析。

另外，温度变化也可能会对梁的挠度产生影响。
