示波器使用的注意事项1. 在使用示波器之前，务必仔细阅读并理解示波器的操作手册。

2. 使用合适的测量探头并正确连接到电路板上，避免损坏电路或测量设备。

3. 在使用示波器时，确保工作环境干燥通风，避免出现潮湿或多尘的环境。

4. 避免将示波器放置在有强磁场或电磁干扰的地方，以免对测量结果产生干扰。

5. 在测量高电压时，务必使用具有足够绝缘性能的探头，以避免危险的电击。

6. 在进行测量之前，查看示波器的校准状态，确保测量结果的准确性和可靠性。

7. 遵守示波器的最大输入电压规定，避免过载损坏示波器。

8. 在测量高频信号时，选择合适的带宽和采样率，避免信号失真或失真。

9. 使用示波器时，防止连接错误引起的短路，损坏测量设备或测试电路。

10. 当示波器需要更换探头或调整参数时，确保示波器处于关闭状态。

11. 使用示波器前，请确保绝缘探头的绝缘性能完好，避免漏电或触电危险。

12. 在使用示波器测量电源电路时，注意安全措施，防止电击或火灾的发生。

13. 避免在高温环境下使用示波器，以免影响示波器的正常工作和使用寿命。

14. 定期对示波器进行维护和校准，确保示波器的性能和准确度。

15. 在进行长时间测量时，及时为示波器通风散热，避免过热损坏示波器。

16. 在连接被测电路时，请确保电源已关闭，避免误触发电路带来危险。

17. 避免将示波器暴露在直射阳光下，以免示波器受热过度影响正常工作。

18. 当测量的信号可能含有峰值或突发过电压时，选择合适的耐压水平和探头以确保安全。

19. 避免示波器长时间处于湿润或有腐蚀性气体的环境下使用，以免损坏示波器。

20. 在进行测量时，避免频繁的启动和关闭示波器，以免对设备产生影响。

21. 理解示波器的触发功能，并根据需要设置合适的触发条件，确保稳定的测量结果。

22. 在使用示波器时，避免使用损坏或磨损的探头，以免影响测量准确度。

23. 当进行高精度测量时，避免示波器与其他电磁干扰源同时工作，以确保准确结果。

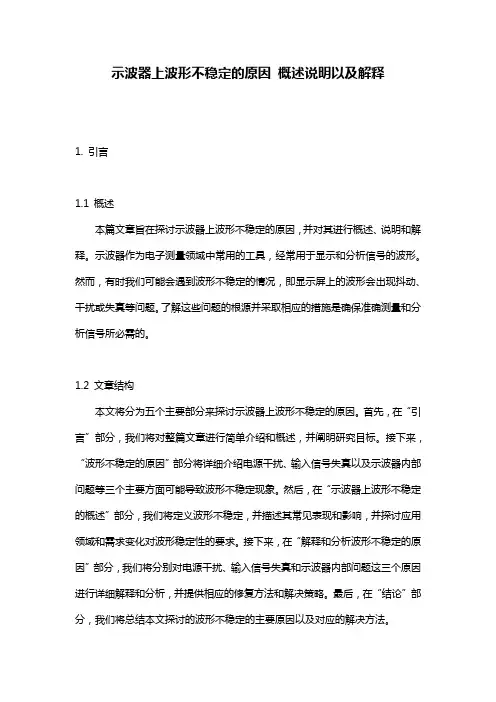

示波器上波形不稳定的原因概述说明以及解释1. 引言1.1 概述本篇文章旨在探讨示波器上波形不稳定的原因，并对其进行概述、说明和解释。

示波器作为电子测量领域中常用的工具，经常用于显示和分析信号的波形。

然而，有时我们可能会遇到波形不稳定的情况，即显示屏上的波形会出现抖动、干扰或失真等问题。

了解这些问题的根源并采取相应的措施是确保准确测量和分析信号所必需的。

1.2 文章结构本文将分为五个主要部分来探讨示波器上波形不稳定的原因。

首先，在“引言”部分，我们将对整篇文章进行简单介绍和概述，并阐明研究目标。

接下来，“波形不稳定的原因”部分将详细介绍电源干扰、输入信号失真以及示波器内部问题等三个主要方面可能导致波形不稳定现象。

然后，在“示波器上波形不稳定的概述”部分，我们将定义波形不稳定，并描述其常见表现和影响，并探讨应用领域和需求变化对波形稳定性的要求。

接下来，在“解释和分析波形不稳定的原因”部分，我们将分别对电源干扰、输入信号失真和示波器内部问题这三个原因进行详细解释和分析，并提供相应的修复方法和解决策略。

最后，在“结论”部分，我们将总结本文探讨的波形不稳定的主要原因以及对应的解决方法。

1.3 目的本文旨在帮助读者理解波形不稳定现象产生的原因，并为读者提供解决这些问题的方法与策略。

通过深入剖析电源干扰、输入信号失真和示波器内部问题等导致波形不稳定的根源，读者将能够更准确地诊断和修复示波器上出现的问题，并确保测量结果的可靠性和准确性。

通过阅读本文，读者将获得关于示波器上波形不稳定性问题的全面了解，并能够应用所学知识来处理类似情况，提高工作效率和数据可靠性。

2. 波形不稳定的原因：波形在示波器上出现不稳定的现象可能是由于多种因素导致的，下面将分别介绍电源干扰、输入信号失真以及示波器内部问题这三个主要原因。

2.1 电源干扰：电源干扰是导致示波器上波形不稳定的常见原因之一。

当示波器与其他设备共用同一电源时，可能会发生电源线噪声、交流干扰或者其他相关问题，从而影响到示波器显示的波形。

示波器使用中的典型故障以及处理方法示波器是一种常见的测试仪器，主要用于观察电信号的波形、幅度、频率等参数。

但是在使用示波器的过程中，也会遇到一些问题，下面将介绍一些典型的示波器故障及其解决方法。

1. 信号不稳定当示波器读取信号时，信号的稳定性是非常重要的。

如果信号不稳定，可能会出现波形抖动、信号失真等问题。

一些可能导致信号不稳定的原因包括：•接触不良：如果示波器的探头接触不良，会导致信号不稳定。

解决方法是检查探头的接触情况并重新连接。

•脉冲干扰：脉冲干扰是由于电磁干扰（EMI）或RFI（射频干扰）引起的。

如果示波器没有良好的屏蔽，将很容易受到这些干扰的影响。

解决方法包括使用屏蔽探头或更好地屏蔽示波器本身。

•电源变化：示波器的电源稳定性是关键因素，如果示波器的电源使用不稳定或低质量的电源，它可能会导致信号不稳定。

•探头质量不良：如果示波器的探头质量不佳，可能会导致信号不稳定。

解决方法是更换探头为质量好的探头。

2. 信号失真信号失真是一个普遍的问题，尤其是在高频率的应用程序中。

以下是可能导致信号失真的原因：•探头未校准：探头为示波器提供信号，如果探头的校准不正确，可能导致信号失真。

为了解决这个问题，可以使用示波器的内部功能进行探头校准。

•信号通道受损：示波器的信号通路可能会损坏或磨损，这可能会导致信号失真。

这种情况最好将示波器送回厂家进行维修。

•示波器本身的故障：这是一种极不常见的情况，但是如果示波器本身出现故障，也可能导致信号失真。

解决方法是：进行维护保养或尝试进行软件更新。

3. 噪声问题噪声问题可能会破坏信号的质量，有几种可能造成噪声的原因：•电源质量差：如果示波器的电源质量差，会导致噪声的出现。

使用高质量的电源可以帮助解决这个问题。

•环境干扰：电磁干扰或射频干扰都可能会导致噪声的出现。

一个简单的解决方法是更改示波器的位置或与其他电气设备的距离，使其尽量远离射频干扰源。

•探头质量：探头的质量也会影响噪声的出现。

示波器探头1. 简介示波器探头（也称为测量探头）是示波器电子设备中的一个重要组成部分，用于连接被测电路和示波器，将电路上的信号转换为示波器可以显示和分析的电压波形。

探头的设计与性能直接影响着示波器的测量准确性和灵敏度。

本文将介绍示波器探头的基本原理、结构和使用方法，并介绍一些常见的示波器探头类型及其特点。

2. 基本原理示波器探头的基本原理是通过在被测电路上插入一个高阻抗的输入电路，将电路上的信号采集到探头中，并通过电缆传输到示波器输入端。

探头在信号采集过程中应尽量不改变被测电路的特性，避免对被测电路造成影响。

为了满足高阻抗和低串扰的要求，示波器探头通常采用共模抑制和差模传输技术。

共模抑制可以抑制干扰信号对被测信号的影响，而差模传输可以将两个相等但反向的信号进行差分处理，提高信号的传输质量。

3. 结构和类型示波器探头的结构通常包括探头头部、探头主体和连接线。

探头头部是用于与被测电路接触的部分，需要具有良好的接触性能和适配不同电路的能力。

探头主体包含信号采集电路和阻抗转换电路，用于将被测信号转换为示波器可以接收的电压波形。

连接线负责将采集到的信号传输到示波器输入端。

根据不同的应用场景和测量需求，示波器探头可以分为以下几种常见类型：3.1 被动探头被动探头是最常用的示波器探头类型之一，也是最基本的探头类型。

它采用被动元件（如电阻、电容和电感等）作为信号采集电路，主要用于测量幅值较小的低频信号。

被动探头具有简单、易用和低成本的特点，但在高频和大幅值信号测量时，性能可能会受到限制。

3.2 主动探头主动探头是专门用于测量高频和大幅值信号的示波器探头。

它通过在探头主体中增加放大器电路，将被测信号放大后再传输到示波器输入端。

主动探头具有较高的输入阻抗和增益，可以在保持信号完整性的同时提高测量精度和灵敏度。

3.3 差分探头差分探头是用于测量差分信号的示波器探头。

它通常由两个采样通道和一个差分放大器组成，将两个信号进行差分放大后传输到示波器输入端。

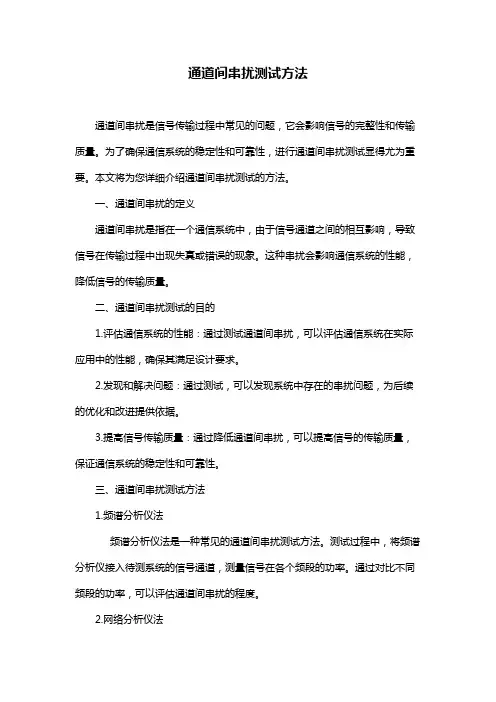

通道间串扰测试方法通道间串扰是信号传输过程中常见的问题，它会影响信号的完整性和传输质量。

为了确保通信系统的稳定性和可靠性，进行通道间串扰测试显得尤为重要。

本文将为您详细介绍通道间串扰测试的方法。

一、通道间串扰的定义通道间串扰是指在一个通信系统中，由于信号通道之间的相互影响，导致信号在传输过程中出现失真或错误的现象。

这种串扰会影响通信系统的性能，降低信号的传输质量。

二、通道间串扰测试的目的1.评估通信系统的性能：通过测试通道间串扰，可以评估通信系统在实际应用中的性能，确保其满足设计要求。

2.发现和解决问题：通过测试，可以发现系统中存在的串扰问题，为后续的优化和改进提供依据。

3.提高信号传输质量：通过降低通道间串扰，可以提高信号的传输质量，保证通信系统的稳定性和可靠性。

三、通道间串扰测试方法1.频谱分析仪法频谱分析仪法是一种常见的通道间串扰测试方法。

测试过程中，将频谱分析仪接入待测系统的信号通道，测量信号在各个频段的功率。

通过对比不同频段的功率，可以评估通道间串扰的程度。

2.网络分析仪法网络分析仪法主要用于测试通道间的幅度和相位特性。

测试时，将网络分析仪连接到待测系统的信号通道，测量通道间的幅度和相位差。

通过分析这些参数，可以评估通道间串扰的情况。

3.误码率测试法误码率测试法是一种直接评估通道间串扰对信号传输质量影响的方法。

测试过程中，向待测系统发送一定速率的信号，同时监测接收端的误码率。

通过比较不同通道的误码率，可以判断通道间串扰的程度。

4.时域反射法时域反射法（TDR）是一种基于时域的测试方法。

通过向待测系统发送脉冲信号，测量信号在通道中的反射和传输特性。

分析反射波形，可以判断通道间串扰的情况。

四、测试注意事项1.测试环境：确保测试环境符合要求，避免外部干扰对测试结果产生影响。

2.测试设备：选择合适的测试设备，确保测试设备的性能和精度。

3.信号源：选择合适的信号源，确保信号的稳定性和纯净度。

4.数据分析：对测试数据进行详细分析，找出通道间串扰的规律和原因。

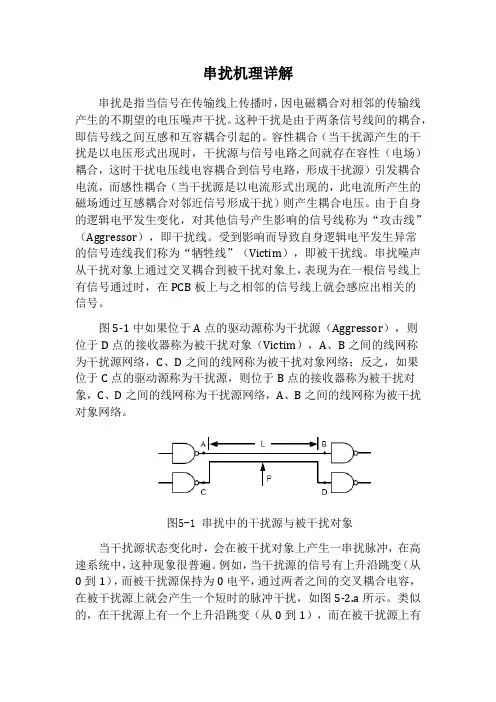

串扰机理详解串扰是指当信号在传输线上传播时，因电磁耦合对相邻的传输线产生的不期望的电压噪声干扰。

这种干扰是由于两条信号线间的耦合，即信号线之间互感和互容耦合引起的。

容性耦合（当干扰源产生的干扰是以电压形式出现时，干扰源与信号电路之间就存在容性（电场）耦合，这时干扰电压线电容耦合到信号电路，形成干扰源）引发耦合电流，而感性耦合（当干扰源是以电流形式出现的，此电流所产生的磁场通过互感耦合对邻近信号形成干扰）则产生耦合电压。

由于自身的逻辑电平发生变化，对其他信号产生影响的信号线称为“攻击线”（Aggressor），即干扰线。

受到影响而导致自身逻辑电平发生异常的信号连线我们称为“牺牲线”（Victim），即被干扰线。

串扰噪声从干扰对象上通过交叉耦合到被干扰对象上，表现为在一根信号线上有信号通过时，在PCB板上与之相邻的信号线上就会感应出相关的信号。

图5-1中如果位于A点的驱动源称为干扰源（Aggressor），则位于D点的接收器称为被干扰对象（Victim），A、B之间的线网称为干扰源网络，C、D之间的线网称为被干扰对象网络；反之，如果位于C点的驱动源称为干扰源，则位于B点的接收器称为被干扰对象，C、D之间的线网称为干扰源网络，A、B之间的线网称为被干扰对象网络。

图5-1 串扰中的干扰源与被干扰对象当干扰源状态变化时，会在被干扰对象上产生一串扰脉冲，在高速系统中，这种现象很普遍。

例如，当干扰源的信号有上升沿跳变（从0到1），而被干扰源保持为0电平，通过两者之间的交叉耦合电容，在被干扰源上就会产生一个短时的脉冲干扰，如图5-2.a所示。

类似的，在干扰源上有一个上升沿跳变（从0到1），而在被干扰源上有一个下降沿跳变（从1到0），由于交叉耦合的影响，在被干扰源上就会产生时延，如图5-2.b所示。

图5-2 a)短时脉冲干扰 b)时延通常，依赖于干扰源和被干扰源上信号的跳变，被干扰线上产生四种类型的影响：正的短时脉冲，负的短时脉冲，上升时延，下降时延，如图5-3所示。

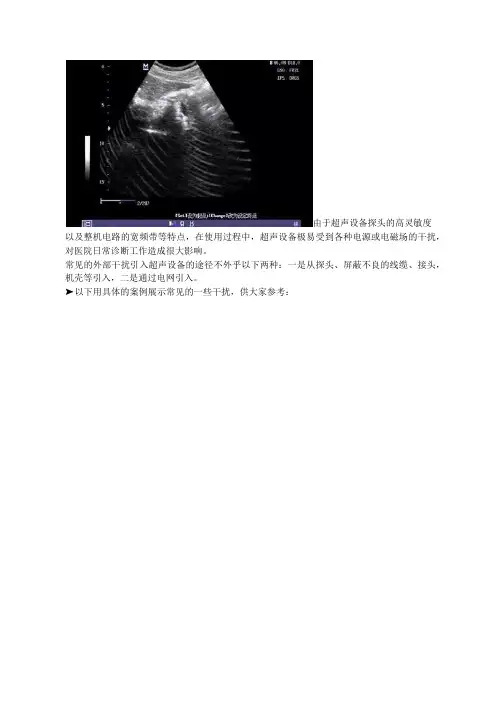

由于超声设备探头的高灵敏度
以及整机电路的宽频带等特点，在使用过程中，超声设备极易受到各种电源或电磁场的干扰，对医院日常诊断工作造成很大影响。

常见的外部干扰引入超声设备的途径不外乎以下两种：一是从探头、屏蔽不良的线缆、接头，机壳等引入，二是通过电网引入。

➤以下用具体的案例展示常见的一些干扰，供大家参考：
以上列举了一些常见的干扰。

除此之外，还有医院科室的电源、工作站电脑、电视机、身份证阅读器等也会导致干扰。

一般而言，外部干扰导致的图像问题有以下特征：
◆发生在特定探头，一般腹部或浅表探头较常见
◆谐波下明显，有些干扰不开谐波时不会出现
◆一般出现在图像的中远场区域，近场不明显
◆干扰一般都是间歇性出现
彩虹医械维修培训致力于为内窥镜，彩超，CT 医疗器械行业培养“知识储备丰富、专业技能全面且可持续发展”的高技能型人才。

为帮助想进入医疗器械维修行业的朋友以及想提升专业技术的医械人，彩虹打造医疗器械专项技能线下培训，不受地域限制，随时可学，课程内容包含医疗器械使用、故障检测、维修保养等多种专业技术，案例教学，切实提高培训效果，为医械人提升技能。

排查干扰源
✔拔掉与超声设备共用同一插座的其它用电器，使超声设备单独使用插座供电。

✔将超声设备移动到其它房间观察使用。

✔观察超声设备发生干扰时医院其它用电设备的使用情况（如是否有设备在同一时间开机等）。

✔如果有电池供电，可以使用电池电源观察干扰是否改善。

✔尝试加装合格的地线。

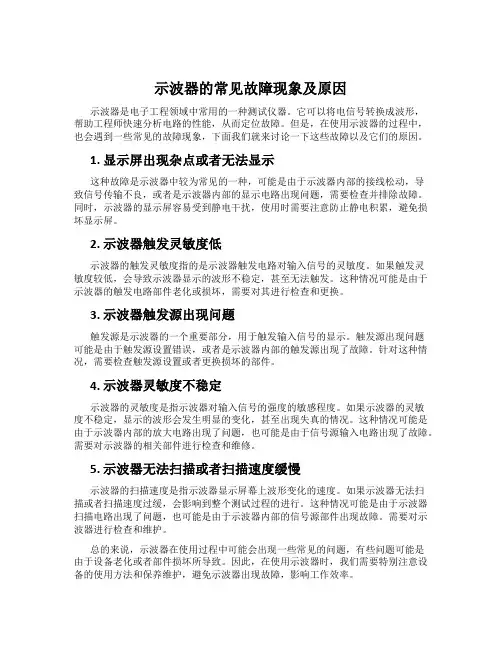

示波器的常见故障现象及原因示波器是电子工程领域中常用的一种测试仪器。

它可以将电信号转换成波形，帮助工程师快速分析电路的性能，从而定位故障。

但是，在使用示波器的过程中，也会遇到一些常见的故障现象，下面我们就来讨论一下这些故障以及它们的原因。

1. 显示屏出现杂点或者无法显示这种故障是示波器中较为常见的一种，可能是由于示波器内部的接线松动，导致信号传输不良，或者是示波器内部的显示电路出现问题，需要检查并排除故障。

同时，示波器的显示屏容易受到静电干扰，使用时需要注意防止静电积累，避免损坏显示屏。

2. 示波器触发灵敏度低示波器的触发灵敏度指的是示波器触发电路对输入信号的灵敏度。

如果触发灵敏度较低，会导致示波器显示的波形不稳定，甚至无法触发。

这种情况可能是由于示波器的触发电路部件老化或损坏，需要对其进行检查和更换。

3. 示波器触发源出现问题触发源是示波器的一个重要部分，用于触发输入信号的显示。

触发源出现问题可能是由于触发源设置错误，或者是示波器内部的触发源出现了故障。

针对这种情况，需要检查触发源设置或者更换损坏的部件。

4. 示波器灵敏度不稳定示波器的灵敏度是指示波器对输入信号的强度的敏感程度。

如果示波器的灵敏度不稳定，显示的波形会发生明显的变化，甚至出现失真的情况。

这种情况可能是由于示波器内部的放大电路出现了问题，也可能是由于信号源输入电路出现了故障。

需要对示波器的相关部件进行检查和维修。

5. 示波器无法扫描或者扫描速度缓慢示波器的扫描速度是指示波器显示屏幕上波形变化的速度。

如果示波器无法扫描或者扫描速度过缓，会影响到整个测试过程的进行。

这种情况可能是由于示波器扫描电路出现了问题，也可能是由于示波器内部的信号源部件出现故障。

需要对示波器进行检查和维护。

总的来说，示波器在使用过程中可能会出现一些常见的问题，有些问题可能是由于设备老化或者部件损坏所导致。

因此，在使用示波器时，我们需要特别注意设备的使用方法和保养维护，避免示波器出现故障，影响工作效率。

示波器使用方法和步骤及相关注意事项示波器常见问题解决方法示波器是一种用途特别广泛的电子测量仪器。

它能把肉眼看不见的电信号变换成看得见的图像，便于人们讨论各种电现象的变化过程。

示波器利用狭窄的、由高速电子构成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点（这是传统的模拟示波器的工作原理）。

在被测信号的作用下，电子束就相像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。

利用示波器能察看各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。

示波器使用方法用示波器能察看各种不同电信号幅度随时间变化的波形曲线，在这个基础上示波器可以应用于测量电压、时间、频率、相位差和调幅度等电参数。

下面介绍用示波器察看电信号波形的使用步骤。

1、示波管和电源系统（1）电源（Power）：示波器主电源开关。

当此开关按下时，电源指示灯亮，表示电源接通。

（2）辉度（Intensity）：旋转此旋钮能更改光点和扫描线的亮度。

察看低频信号时可小些，高频信号时大些。

（3）聚焦（Focus）：聚焦旋钮调整电子束截面大小，将扫描线聚焦成清楚状态。

（4）标尺亮度（Illuminance）：此旋钮调整荧光屏后面的照明灯亮度。

正常室内光线下，照明灯暗一些好。

室内光线不足的环境中，可适当调亮照明灯。

2、荧光屏依据被测信号在屏幕上占的格数乘以适当的比例常数（V/DIV，TIME/DIV）能得出电压值与时间值。

依据输入通道的选择，将示波器探头插到相应通道插座上，示波器探头上的地与被测电路的地连接在一起，示波器探头接触被测点。

示波器探头上有一双位开关。

此开关拨到“X1”位置时，被测信号无衰减送到示波器，从荧光屏上读出的电压值是信号的实际电压值。

此开关拨到“X10”位置时，被测信号衰减为1/10，然后送往示波器，从荧光屏上读出的电压值乘以10才是信号的实际电压值。

3、垂直偏转因数和水平偏转因数每个波段开关上往往还有一个小旋钮，微调每档垂直偏转因数。
