第2章练习题一、单项选择题1、一传动系统中，电动机经V带副带动Ⅰ轴，Ⅰ轴通过一对双联滑移齿轮副传至Ⅱ轴，Ⅱ轴与Ⅲ轴之间为三联滑移齿轮副传动，问Ⅲ轴可以获得几种不同的转速：（ C ）A、3种B、5种C、6种D、8种2、滑移齿轮变速机构（ A ）A、不能在运动中变速B、可以在运动中变速3、带轮变速机构（ B ）A、可以用于车螺纹变速B、不可以用于车螺纹变速4、传动原理图（ B ）A、表示了机床运动时传动联系的示意图B、表示了机床所有的运动及其传动联系5、每台机床（ A ）A、只有一个主运动B、至少有一个主运动6、金属切削机床（ B ）A、都有进给运动B、有些没有进给运动二、填空题1、在机床型号CM6132中，字母C表示__车床_ ___，字母M表示_精密_____，主参数32的含义是_最大工作直径为320毫米______。

2、机床传动系统中，常用的机械有级变速机构有__皮带传动____、__齿轮传动____、_蜗轮蜗杆_____、____齿轮齿条__和_丝杠螺母_____。

3、M1432中，“M”的含义是_磨床_____，“1”的含义是__外圆磨床____，“32”的含义是__能加工的最大直径为320mm ____。

4、机床中最为常见的两种变速机构为__滑移齿轮变速机构_______和___离合器齿轮变速机构________。

5、CK6140B中，“C”的含义是车床，“K”的含义是数控，“40”的含义是主参数的1/10（工件的最大直径为400mm），“B”的含义是经过两次重大改进。

6、机床传动中常用的将旋转运动转变为直线运动的传动副有丝杠螺母机构和，齿轮齿条机构。

三、是非题1、类别代号为“Q”的机床属于轻型机床。

(×)类别车床钻床镗床磨床齿轮加工机床螺纹加工机床铣床刨插床拉床特种加工机床锯床其他车床代号 C Z T M 2M 3M Y S X B L D G Q2、外联系传动链用来连接有严格运动关系的两执行件，以获得较高的加工精度。

《金属切削机床》复习思考题答案（1）第1章机床的基本知识1、说明下列机床型号的意义：X6132、X5032、C6132、Z3040、T6112、Y3150、CB3463—1、C1312、B2010A。

答：X6132：万能升降台铣床，最大工作台面宽320mm；X5032：立式升降台铣床，最大工作台面宽320mm；C6132：卧式车床，最大棒料直径320mm；Z3040：摇臂钻床，最大钻孔直径40mm；T6112：卧式镗床，最大镗孔直径120 mm；Y3150：滚齿机，最大工件直径500 mm；CB3463—1：半自动车床，最大工件直径63 mm；C1312：单轴转塔自动车床，最大棒料直径12 mm；B2010A：龙门刨床，改进型，最大刨削宽度1000 mm。

2、通用机床的型号包含哪些内容？答：通用机床的型号有基本部分和辅助部分组成。

其基本部分包括分类代号，类代号，通用特性、结构特性代号，组代号，系代号，主参数或设计顺序号，主轴数或第二主参数，重大改进顺序号等；辅助部分包括其他特性代号，企业代号等。

基本部分中的类别代号、组别代号、系别代号、及主参数是通用机床型号中必须包含的内容。

3、在使用和选用机床之前，了解机床的主要技术规格有什么意义？答：由于机床种类繁多，性能和使用的加工方法各异，在使用和选用机床之前，了解机床的主要技术规格可使我们选用的机床能很好地满足机加工的要求，主要为①满足工艺的要求，如车、铣、刨、磨的加工需要；②尺寸要求的满足，是否在机床的最大佳共尺寸范围内。

这样又可使我们选定的机床更经济、更合理。

4、何谓简单运动？何谓复合运动？其本质区别是什么？是举例说明。

答：简单运动是可以独立的运动，包括旋转运动或直线运动。

复合运动是由两个或两个以上的旋转运动或直线运动按照确定的运动关系组合而成的成形运动。

本质上说，简单运动是机床最基本的运动；复合运动是有两个或3 两个以上的简单运动叠加而成的运动，组成复合运动的各简单运动之间有着严格的运动关系。

金属切削机床概论-习题与答案集第一章1.举例说明通用(万能)铣床、专门化机床和专用机床的主要区别是什么 它们的适用范围怎样?答 通用化机床的工艺范围很宽,可以加工一定尺寸范围内的各种类型的零件如完成多种多样的工序 如卧式车床、万能外圆磨床、摇臂钻床等。

专门化机床的工艺范围较窄 只能加工一定尺寸范围内的某一类(或少数几类)的零件 完成某一种(或少数几种)特定工序 如凸轮车床、轧辊机床等。

专用机床的工艺范围最窄 通常只能完成某一特定零件的特定工序。

2.说明下列机床的名称和主参数 第二主参数 CM6132 C1336 C2150×6Z3040×16 XK5040 B2021A MGB1432。

答 CM6132 C─车床类 M─精密型 61─卧式车床系 32─最大回转直径的1/10。

C1336 C─车床类 1─单轴自动 13─单轴转塔自动车床系 36─最大车削直径的1/10。

Z3040×16 Z─钻床类 3─摇臂钻床 30─摇臂钻床系 40─最大钻孔直径16─最大跨距。

C2150×6 C─车床类 2─多轴自动半自动车床 21─多轴棒料自动机床系50─最大棒料直径 6─轴数。

T4163B T─镗床类 4─坐标镗床 41─单柱坐标镗床 63─工作台面宽度的1/10 B─第二次重大改进。

XK5040 X─铣床类 K─数控 5─立式升降台铣床 50─立式升降台铣床系40─工作台宽度的1/10。

B2021A B─刨床类 20─龙门刨床系 21─最大刨削宽度的1/10 A─第一次重大改进。

MGB1432 M─磨床类 G─高精度 B─半自动 1─外圆磨床 14─万能外圆磨床 3最大磨削直径的1/10。

3.说明何谓简单运动 何谓复合运动 其本质区别是什么答:如果一个独立的成形运动 是由单独的旋转运动或直线运动构成的 则称此成形运动为简单成形运动 简称简单运动。

如果一个独立的成形运动是由两个或两个以上的旋转运动或直线运动 按照某种确定的运动关系组合而成的 则称此成形运动为复合成形运动 简称复合运动。

⾦属切削机床篇_习题+答案汇总⾦属切削机床篇习题+答案汇总第⼀章⾦属切削机床的基本知识⼀、填空题1、是⽤切削的⽅法将⾦属⽑坯加⼯成机器零件的机器，它是制造机器的机器，⼜称为⼯作母机。

2、机床按加⼯性质和所⽤⼑具可分为：、、、、、、、、、、及等12类。

3、机床按通⽤程度可分为：、、。

4、机床按⼯作精度可分为：、、。

5、CA6140型车床型号的含义：C是代号，表⽰__________；61是代号，表⽰___________________；40是，表⽰_______________。

6、任何规则表⾯都可以看作是⼀条线沿着另⼀条运动的轨迹，和统称为形成表⾯的发⽣线。

7、如果形成表⾯的两条发⽣线母线和导线互换，形成表⾯的性质不改变，则这种表⾯称为；否则称为。

8、形成发⽣线的⽅法：、、、。

9、由单独的旋转或直线运动构成的运动，称为；由两个或两个以上的旋转或直线运动按照某种确定的运动关系组合⽽成的运动，称为。

10、可以是简单成形运动，也可以是复合成形运动；可以是步进的，也可以是连续进⾏的；可以是简单成形运动，也可以是复合成形运动。

11、机床包括3个基本部分：、、。

12、构成⼀个传动联系的⼀系列传动件，称为。

13、联系动⼒源和执⾏件之间的传动链；使执⾏件获得⼀定的速度和⽅向。

联系复合运动内部各个分解部分，以形成复合成形运动的传动链。

14、是具有固定传动⽐的机构。

换置器官：的机构。

15、机床运动的5个参数、、、、。

16、 CA6140车床⽤普通车⼑车圆柱⾯属于___ ___运动，车螺纹属于______运动。

17、 CA6140车床车螺纹属于______联系，车圆柱⾯和端⾯属于______联系。

⼆、简答题1、写出下列机床型号各部分的含义。

1）Y3150E2）CM1107精密型转塔车床3）C1312 最⼤切削直径为120mm的转塔车床4）M1432A 最⼤加⼯直径为320mm经过⼀次重⼤改良的台式坐标钻床5）CA6140 最⼤切削直径为400mm的卧式车床2、⽤简图分析下列⼏种情况时的成形⽅法，并标明所需的机床运动，分别说明母线、导线的形状，各⽤什么⽅法形成，要求机床提供哪⼏个运动。

《⾦属切削机床概论（顾维邦主编）》各章课后习题答案第⼆章习题第⼆章车床1. 在CA6140型车床上车削下列螺纹：⑴公制螺纹 P=3mm ；P=8mm ；k=2⑵英制螺纹ａ=421⽛/in ⑶公制螺纹 L=48mm⑷模数螺纹 m =48mm ，k=2试写出传动路线表达式，并说明车削这些螺纹时可采⽤的主轴转速范围。

答: (1) ①: P=3mm k=2时 L=k ·p=6mm 传动表达式:主轴Ⅳ－5858－Ⅸ－（左旋）右旋33252533)(3333－Ⅺ－2510010063?－Ⅻ－3625－ⅩⅢ－基u －ⅩⅣ－25363625－ⅩⅤ－倍u －ⅩⅦ－5M －ⅩⅧ－(丝杠) －⼑架平衡式: L=7基u 倍u 查表得： L=3mm 时基u =2136倍u =2128254518=?主轴转速范围为450r/min②: p=8mm k= 2时 L=k ·p=16mm 扩⼤导程4倍或16倍的传动表达式:主轴－2658－Ⅴ－2080－Ⅵ－??20805050－Ⅲ－4444－Ⅷ－5826－Ⅸ－（左旋）右旋33252533)(3333x －Ⅺ－2510010063?－Ⅻ－3625－ⅩⅢ－基u －ⅩⅣ－25363625?－ⅩⅤ－倍u －ⅩⅦ－5M －ⅩⅧ－⼑架因为需扩⼤导程4倍和16倍两种，所以在Ⅵ和Ⅸ轴之间的扩u 为：165826444420802080265845826444450502080265821===?=扩扩u u查表2－3得：L=4mm 时基u =2832倍u =4148153528=?L=1mm 时基u =2832 倍u =8148154518=在导程扩⼤4倍时，主轴转速为40～125r/min 在导程扩⼤16倍时，主轴转速为10～32r/min （2）传动表达式：（英制）ａ=421⽛/in主轴－5858－Ⅸ－（左旋）右旋33252533)(3333－2510010063?－Ⅻ－3M －ⅩⅣ－基u －ⅩⅢ－2536－ⅩⅤ－倍u －ⅩⅦ－5M －ⅩⅧ－(丝杠) －⼑架查表得：基u =2836倍u =2128354518=?主轴转速为：450～1400r/min（3）车制L=48mm ，有两种：扩⼤4倍和16倍导程的⽅法传动表达式：主轴－2658－Ⅴ－2080－Ⅵ－20805050－Ⅲ－4444－Ⅷ－5826－Ⅸ－??（左旋）右旋33252533)(3333－Ⅺ－7510010063－Ⅻ－3625－ⅩⅢ－基u －ⅩⅣ－25363625－ⅩⅤ－倍u －ⅩⅦ－5M －ⅩⅧ－⼑架查表2-3得：L=3mm 时基u =22136L=12mm 时基u =2136倍u =128353528=?则在导程扩⼤4倍时，主轴转速为40~125r/min 在导程扩⼤16倍时，主轴转速为10~32r/min（4）k=2时基u =2832倍u =128353528=?传动表达式：主轴－2658－Ⅴ－2080－Ⅵ－20805050－Ⅲ－4444－Ⅷ－5826－Ⅸ－??（左旋）右旋33252533)(3333－Ⅺ－9710010064－Ⅻ－3625－ⅩⅢ－基u －25363625－Ⅵ－倍u －ⅩⅦ－5M －ⅩⅧ－⼑架2.欲在CA6140型车床上车削L =10mm 的公制螺纹，试指出能够加⼯这⼀螺纹的传动路线有哪⼏条？答：传动路线有两条：①：L=10mm 时传动表达式：主轴Ⅵ－5858－Ⅸ－（左旋）右旋33252533)(3333－Ⅺ－7510010063?－Ⅻ－3625－Ⅶ－基u －ⅩⅣ－25363625?－ⅩⅤ－倍u －ⅩⅦ－5M －ⅩⅧ－⼑架基u =1420倍=?②：L=2.5mm 时，需要导程扩⼤4倍传动表达式：主轴Ⅵ－2658－Ⅴ－2080－Ⅵ－20805050－Ⅲ－4444－Ⅷ－5826－Ⅸ－??（左旋）右旋33252533)(3333－Ⅺ－7510010063－Ⅻ－3625－ⅩⅢ－基u －ⅩⅣ－25363625－ⅩⅤ－倍u －ⅩⅦ－5M －ⅩⅧ－⼑架基u =1420倍u =4148153528=3.当CA6140型车床的主轴转速为450~1400r/min(除500 r/min)时，为什么能获得细进给量？在进给箱中变速机构调整情况不变的条件下，细进给量与常⽤进给量的⽐值是多少？答：转速为450~1400r/min(除500 r/min)时，其运动路线直接由扩⼤螺距机构和公制螺纹传动路线控制，故可获得8种细进给量，范围是0.028~0.054mm/r 。

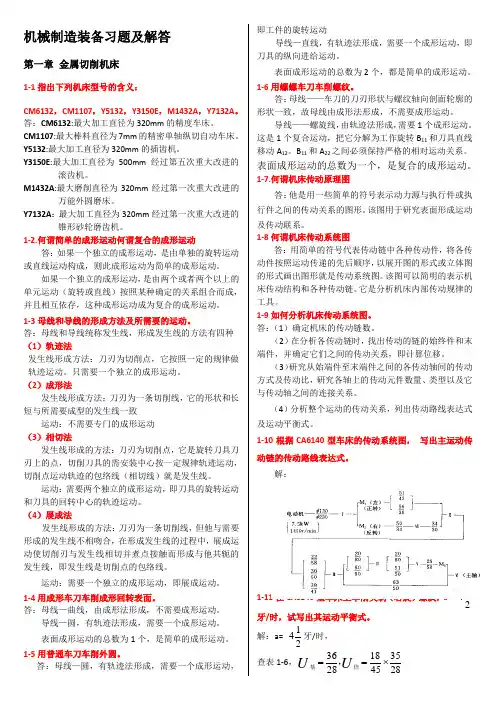

机械制造装备习题及解答第一章金属切削机床1-1指出下列机床型号的含义：CM6132，CM1107，Y5132，Y3150E，M1432A，Y7132A 。

答：CM6132:最大加工直径为320mm的精度车床。

CM1107:最大棒料直径为7mm的精密单轴纵切自动车床。

Y5132:最大加工直径为320mm的插齿机。

Y3150E:最大加工直径为500mm经过第五次重大改进的滚齿机。

M1432A:最大磨削直径为320mm经过第一次重大改进的万能外圆磨床。

Y7132A：最大加工直径为320mm经过第一次重大改进的锥形砂轮磨齿机。

1-2.何谓简单的成形运动何谓复合的成形运动答：如果一个独立的成形运动，是由单独的旋转运动或直线运动构成，则此成形运动为简单的成形运动。

如果一个独立的成形运动，是由两个或者两个以上的单元运动（旋转或直线）按照某种确定的关系组合而成，并且相互依存，这种成形运动成为复合的成形运动。

1-3母线和导线的形成方法及所需要的运动。

答：母线和导线统称发生线，形成发生线的方法有四种（1）轨迹法发生线形成方法：刀刃为切削点，它按照一定的规律做轨迹运动。

只需要一个独立的成形运动。

（2）成形法发生线形成方法：刀刃为一条切削线，它的形状和长短与所需要成型的发生线一致运动：不需要专门的成形运动（3）相切法发生线形成的方法：刀刃为切削点，它是旋转刀具刀刃上的点，切削刀具的需安装中心按一定规律轨迹运动，切削点运动轨迹的包络线（相切线）就是发生线。

运动：需要两个独立的成形运动，即刀具的旋转运动和刀具的回转中心的轨迹运动。

（4）展成法发生线形成的方法：刀刃为一条切削线，但他与需要形成的发生线不相吻合，在形成发生线的过程中，展成运动使切削刃与发生线相切并煮点接触而形成与他共轭的发生线，即发生线是切削点的包络线。

运动：需要一个独立的成形运动，即展成运动。

1-4用成形车刀车削成形回转表面。

答：母线—曲线，由成形法形成，不需要成形运动。
