金属切削的基础知识

金属切削的基础知识
弹性变形 塑性变形 挤裂 切离 切屑
切削过程： 三个变形区
（1）第一变形区
（2）第二变形区： （3）第三变形区：
制造技术
切屑种类：
1）带状切屑
外形连绵不断，与前刀 面接触的面很光滑，背面呈毛 茸状。用较大前角、较高的切 削速度和较小的进给量切削塑 性材料时，容易得到带状切屑。
制造技术
2）崩碎切屑 切削铸铁等脆性材料
制造技术
二、切削热的传散
在一般干切削的情况下，大部分的切削热由切屑传散出 去，其次由工件和刀具传散，而周围介质传散出去的热量很 少。但各种传散热量的比例，随着工件材料、刀具材料、切 削用量、刀具角度及切削方式等切削条件的不同而异。 切削热传散给切削及周围介质，对切削加工没有影响， 且传散得越多越好。 切削热传散给刀具切削部分，使刀具磨损加快，缩短刀 具的使用寿命；切削热传散给工件，影响工件的加工精度和 表面质量。 为了减小切削热对工件加工质量的不良影响，可采取的 两方面工艺措施：一是减小工件材料的变形抗力和摩擦阻力， 降低功率消耗和减少切削热；二是要加速切削热的传散，以 降低切削温度。
面粗糙度；严重时，会引起崩刀打刀，加速刀具的磨损。 二、表层材质变化
1.加工硬化
加工硬化是指在切削过程中，工件已加工表面受刀刃和后 面的挤压和摩擦而产生塑性变形，使表层组织发生变化，硬度 显著提高的现象。硬化层深度可达到0.02～0.03mm,表层硬度 约为工件材料的1.2～2倍。
制造技术
对加工硬化的影响因素：刀具几何参数、切削条件、工件
制造技术
2.润滑作用 金属切削加工液（简称切削液）在切削过程中的润滑作用， 可以减小前刀面与切屑，后刀面与已加工表面间的摩擦，形成部 分润滑膜，从而减小切削力、摩擦和功率消耗，降低刀具与工件 坯料摩擦部位的表面温度和刀具磨损，改善工件材料的切削加工 性能。在磨削过程中，加入磨削液后，磨削液渗入砂轮磨粒－工 件及磨粒－磨屑之间形成润滑膜，使界面间的摩擦减小，防止磨 粒切削刃磨损和粘附切屑，从而减小磨削力和摩擦热，提高砂轮 耐用度以及工件表面质量。 3.清洗和排屑作用 在金属切削过程中，要求切削液有良好的清洗作用。除去生 成切屑、磨屑以及铁粉、油污和砂粒，防止机床和工件、刀具的 沾污，使刀具或砂轮的切削刃口保持锋利，不致影响切削效果。 对于油基切削油，粘度越低，清洗能力越强，尤其是含有煤油、 柴油等轻组份的切削油，渗透性和清洗性能就越好。含有表面活 性剂的水基切削液，清洗效果较好，因为它能在表面上形成吸附

金属切削机床的基本知识

金属切削机床的基本知识

V np mm / s 60
多头螺杆的头数为K，则 V knp 60
mm / s
特点：传动平稳、传动精度较高，振动、噪声小，但 传动效率低。
21
2.常用的变速机构
1．用来改变机床转速的机构——常用的变速机构： 一是滑移齿轮变速机构，二是离合器式齿轮变速机 构 。见课件
传动链 是用来表示传动件从首端向末端传递动力的 状态，它是由若干传动副按一定方法依次组合起来 的。传动链的表示形式如下
因为，
n2=1/60, K=1,Z2=40,
所以，
n1=(n2*Z2)/K=(1/60)*40/1
=40/60=2/3 即当工件转30°时，手柄的转速（2/3）*360=240°
若工件被分成36份时，计算手柄每次转速n1。
19
4 ）齿轮齿条传动：主动：齿轮 n1 ,;z1从动：齿条
齿条齿距
， m:齿轮齿条模数
1
5)按照万能性程度，机床可分为：
①通用机床 工艺范围很宽，可完成多种类型零件不同工序的加工，如卧式
车床、万能外圆磨床及摇臂钻床等。
②专门化机床 工艺范围较窄，它是为加工某种零件或某种工序而专门设计和
制造的，如铲齿车床、丝杠铣床等。
③专用机床 工艺范围最窄，它一般是为某特定零件的特定工序而设计制造
的，如大量生产的汽车零件所用的各种钻、镗组合机床。 6)按照机床主要器官的数目，可分为单轴、多轴、单刀、多刀
机床等。
2
通用金属切削机床型号编制方法
（1）机床的类别代号
车床 钻床 镗床 磨床 齿轮加工机床 螺纹加工机床
代号 C Z T M 2M 3M Y
S
读音 车 钻 镗 磨 二磨 三磨 牙 丝

金属切削机床的基础知识PPT课件

金属切削机床的基础知识PPT课件
车床常用传动件的简图符号
金属切削机床的基础知识
车床常用传动件的简图符号
金属切削机床的基础知识
车床常用传动件的简图符号
金属切削机床的基础知识
车床常用传动件的简图符号
金属切削机床的基础知识
车床常用传动件的简图符号
常用传动副的传动关系
主动轮
传动比i:
i主 从动 动轮 轮（ （轴 轴） ） 主 从 转 转动 动 速 速轮 轮齿 齿数 数乘 乘
nv---与齿条啮合的齿轮的转速, r/min ; m---齿条、齿轮模数,mm ; z---齿轮齿数 p---齿条齿距,mm。
金属切削机床的基础知识 常用传动副的传动关系
丝杠螺母传动
螺母移动速度:
v螺母
nv P 60
(mm/s)
nv---丝杠转速, r/min ; p---单头螺杆螺距,mm。
金属切削机床的基础知识
(二)机械传动系统的组成 1定比传动机构 2变速机构 3换向机构 4操纵机构 5箱体及其他装置 (二)机械传动的特点
金属切削机床的基础知识
二机床的液压传动 (一)外圆磨床液压传动系统分析 (二)机床液压传动系统的组成 1动力元件:液压泵 2执行机构:液压缸 3控制元件:各类阀 4辅助装置 (三)机床液压传动系统的特点
机床常用变速机构
i1 = Z1/Z´1 i2 = Z2/Z´2 i3 = Z3/Z3´
金属切削机床的基础知识
(三)传动链及传动比 传动链:将若干传动链依次组合起来,即成为一个传动系统 (四)机床变速机构 1塔轮变速机构 2滑移齿轮变速机构 3离合器变速机构
金属切削机床的基础知识
四 机床构造
1主传动部件 2进给传动部件 3刀具安装装置 4工件安装装置 5支撑件 6动力源

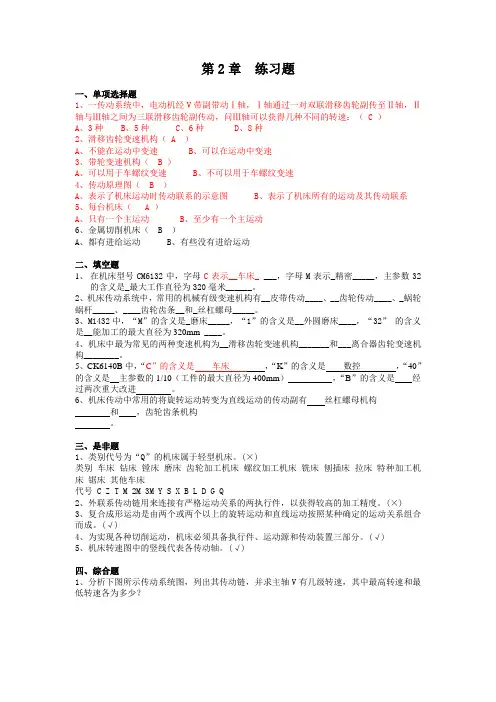

第2章 金属切削机床基础知识练习题目

第2章 金属切削机床基础知识练习题目

第2章练习题一、单项选择题1、一传动系统中，电动机经V带副带动Ⅰ轴，Ⅰ轴通过一对双联滑移齿轮副传至Ⅱ轴，Ⅱ轴与Ⅲ轴之间为三联滑移齿轮副传动，问Ⅲ轴可以获得几种不同的转速：（ C ）A、3种B、5种C、6种D、8种2、滑移齿轮变速机构（ A ）A、不能在运动中变速B、可以在运动中变速3、带轮变速机构（ B ）A、可以用于车螺纹变速B、不可以用于车螺纹变速4、传动原理图（ B ）A、表示了机床运动时传动联系的示意图B、表示了机床所有的运动及其传动联系5、每台机床（ A ）A、只有一个主运动B、至少有一个主运动6、金属切削机床（ B ）A、都有进给运动B、有些没有进给运动二、填空题1、在机床型号CM6132中，字母C表示__车床_ ___，字母M表示_精密_____，主参数32的含义是_最大工作直径为320毫米______。

2、机床传动系统中，常用的机械有级变速机构有__皮带传动____、__齿轮传动____、_蜗轮蜗杆_____、____齿轮齿条__和_丝杠螺母_____。

3、M1432中，“M”的含义是_磨床_____，“1”的含义是__外圆磨床____，“32”的含义是__能加工的最大直径为320mm ____。

4、机床中最为常见的两种变速机构为__滑移齿轮变速机构_______和___离合器齿轮变速机构________。

5、CK6140B中，“C”的含义是车床，“K”的含义是数控，“40”的含义是主参数的1/10（工件的最大直径为400mm），“B”的含义是经过两次重大改进。

6、机床传动中常用的将旋转运动转变为直线运动的传动副有丝杠螺母机构和，齿轮齿条机构。

三、是非题1、类别代号为“Q”的机床属于轻型机床。

(×)类别车床钻床镗床磨床齿轮加工机床螺纹加工机床铣床刨插床拉床特种加工机床锯床其他车床代号 C Z T M 2M 3M Y S X B L D G Q2、外联系传动链用来连接有严格运动关系的两执行件，以获得较高的加工精度。

2.2金属切削机床的基本知识

2.2金属切削机床的基本知识

机床的技术性能指标
表 常用机床主参数和第二主参数
机床名称 主参数 第二主参数
普通车床
立式车床 升降台铣床 摇臂钻床 卧式镗床 坐标镗床 外圆磨床 矩台平面磨床 滚齿机
床身上工件最大回转直径
最大车削直径 工作台工作面宽度 最大钻孔直径 主轴直径 工作台工作面宽度 最大磨削直径 工作台工作面宽度 最大工件直径
转速图(有级变速)
竖线：轴（标明轴号） 圆点：轴所能有的转速 转速值：等比数列，对数坐标 两轴(竖线)之间的线段：一对传 动副，并在线旁标明带轮直径之 比或齿轮的齿数比 两竖线之间的一组平行线：同一 对传动副 上斜的线：升速传动 下斜的线：降速传动 作用：从转速图上很容易找出各 级转速的传动路线和各轴、齿轮 的转速范围
通用机床 按机床的通 用性程度分 专门化机床 专用机床
普通机床 按机床工 作精度分
精密机床
高精度机床
按机床重量和尺寸分
仪表机床 中型机床 大型机床 10t 重型机床 30t 超重型机床 100t
按自动化程度分
手动 机动 半自动 自动
按主要工作器官的数目
单轴机床 多轴机床 单刀机床 多刀机床
2. 机床的技术参数与尺寸系列
机床的技术参数是表示机床的尺寸大小和加工 能力的各种数据， 一般包括：主参数，第二主参数，主要工作部件的 结构尺寸，主要工作部件的移动行程范围，各种运 动的速度范围和级数，各电机的功率，机床轮廓尺 寸等。
2、机床的技术参数与尺寸系列
主参数是反映机床最大工作能力的一个主要 参数，它直接影响机床的其他参数和结构大小。
《金属切削机床》
（3）相切法：
利用刀具边旋转边作轨迹运动来对工件进 行加工的方法。

机械零件加工表面的形成和金属切削机床基本知识

机械零件加工表面的形成和金属切削机床基本知识

一、对金属切削机床的基本要求
1. 机床的性能方面 （3）生产效率及自动化程度
生产效率即是单位时间内机床 所能加工的工件数量。
一、对金属切削机床的基本要求
1. 机床的性能方面 （3）生产效率及自动化程度
全自动 半自动 普通机床
一、对金属切削机床的基本要求
1. 机床的性能方面 （4）人机适应性
人机适应性的基本要求是可靠、 安全和舒适。
图2-6 外圆车削时的加工表面、切削用量与切削层
进给运动速度
例：外圆车削时，进给运动速度常常用进给量f来表述， 单位：mm / r
刨削时，进给运动速度用每一行程多少毫米来表述， 单位为mm / str。
铣削时，进给运动速度常用每齿进给量f来表述， 单位：mm/z
进给速度vf、进给量f、每齿进给量fz 和刀具齿数 Z之间的关系如下：
尺寸平面里的实际横截面积，单位：mm2。
图2-6 外圆车削时的加工表面、切削用量与切削层
3.切削层参数
（1）切削层公称横截面积AD（切削面积）： 切削面积是指在给定瞬间，切削层在切削层
尺寸平面里的实际横截面积，单位：mm2。
AD = asp f
图2-6 外圆车削时的加工表面、切削用量与切削层
3.切削层参数
(6)合成切削运动
切削过程中，由主运动和进给运动合成 的运动称为合成切削运动。 合成切削运动方向：就是切削刃选定点相 对于工件的瞬时合成切削运动的方向；
合成切削速度ve：就是切削刃选定点相对
于工件的合成切削运动的瞬时速度。
图2-6 外圆车削时的加工表面、切削用量与切削层
二、切削运动与切削要素
3.切削层参数 切削层：切削过程中，由刀具的一个 单一动作

金属工艺学 下册(第六版) 邓文英 宋力宏 课后题答案

圆面长度 lw=500mmd，切入、切出长度 l1= l2=3mm，切削用量 vc=120m/min， f=0.2 mm/r，ap=3mm，试求基本工艺时间 tm。
解： h = dw dm 86 80 3mm
2
2
tm

d w
(lw l1 l2 ) h vc f ap
PE=4.5kW，试问电动机功率是否足够？ 解：查表 1-2 kc=1962Mpa Fc Kc ap f 1962 4 0.3 2354.4N Pm 103 Fc vc 103 2354.4 100 60 3.924kw P PE 4.5 0.75 3.375kw Pm 答经上述计算电机功率是不足的。

43.49r/min
（2）根据图 2－30 所示的传动系统图，试列出其传动链，并求：1、主轴Ⅴ有几 级转速？2、主轴Ⅴ的最高转速和最低转速各为多少？
解：传动链：电动机（1440r/min）－
34

48

41
－Ⅰ－
－Ⅱ－

41
22

－Ⅲ－
－
60

28

（9）假设题（8）的其他条件不变，仅工件材料换成灰铸铁 HT200（退火，170HBS） 或铝合金 LY12（淬火及时效，107HBS），试计算这种情况下的切削力 Fc 和 切削功率 Pm。它们与加工 45 刚时相比有何不同？为什么？
解：查表 1-2 灰铸铁 HT200（退火，170HBS）kc1=1118Mpa；铝合金 LY12（淬火及 时效，107HBS）kc2=834Mpa
（3）在一般情况下，K 类硬质合金适于加工铸铁件，P 类硬质合金适于加工钢件。 但在粗加工铸钢件毛坯时，却要选用牌号为 K20 的硬质合金，为什么？

金属切削机床基本知识


传动系统
01
02
03
04
传动系统是金属切削机床的重 要组成部分，它负责将主轴的
旋转运动传递到刀具上。
传动系统通常包括主轴、齿轮 、皮带和导轨等部件，以确保 稳定的切削速度和进给速度。
传动系统的精度直接影响加工 零件的表面质量和尺寸精度， 因此需要定期维护和调整。
现代金属切削机床的传动系统 趋向于高速、高精度和大功率 ，以满足加工复杂零件的需求
06
金属切削机床的发展趋 势与未来展望
高精度化发展趋势
总结词
随着制造业对产品精度要求的不断提高，金属切削机床的高精度化发展趋势日益明显。
详细描述
现代金属切削机床采用了先进的技术和工艺，如高精度数控系统、误差补偿技术、超精密加工刀具等，以提高加 工精度和减小加工误差。这使得金属切削机床能够满足各种高精度、高效率的加工需求，提高产品质量和竞争力。
航空航天业
航空发动机制造
航空发动机的制造需要高 精度和高可靠性的金属切 削机床，用于生产涡轮叶 片、涡轮盘等关键部件。
机身结构制造
在飞机机身的制造过程中， 金属切削机床用于生产各 种精密的零部件和结构件。
航空航天材料加工
金属切削机床能够加工各 种高强度、高耐热的航空 航天材料，满足特殊需求。
模具制造业
高效率化发展趋势
总结词
为了适应制造业对高效生产的追求，金属切削机床的高效率化发展趋势日益显著。
详细描述
金属切削机床的高效率化发展主要体现在提高加工速度、减少加工时间和降低能耗等方面。通过采用 新型材料、优化结构设计、引入新型切削技术和工艺等手段，金属切削机床的加工效率得到了显著提 升，大幅缩短了生产周期，降低了生产成本。
安全操作规程

金属工艺学(邓文英, 郭晓鹏, 邢忠文主编) 02第二章

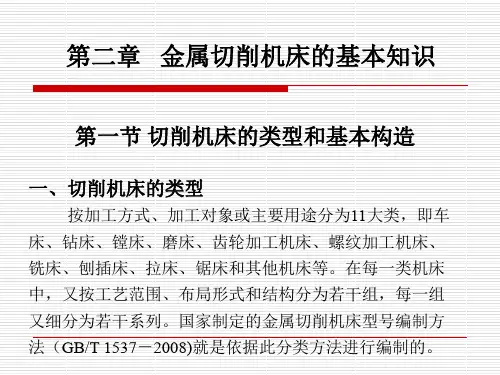

第二章 金属切削机床的基本知识
第一节 切削机床的类型和基本构造
一、切削机床的类型
按加工方式、加工对象或主要用途分为11大类，即车 床、钻床、镗床、磨床、齿轮加工机床、螺纹加工机床、 铣床、刨插床、拉床、锯床和其他机床等。在每一类机床 中，又按工艺范围、布局形式和结构分为若干组，每一组 又细分为若干系列。国家制定的金属切削机床型号编制方 法（GB/T 1537－2008)就是依据此分类方法进行编制的。
综合上述特点，数控机床适宜在多品种、中小批量
生产中，加工形状比较复杂且精度要求较高的零件。
4. 数控机床的发展
数控机床的工艺性能已由加
工循环控制、加工中心，发展到
适应控制。
数控机床的控制装置，经历
了电子管元件—晶体管和印刷电
路板元件—集成电路—小型计算
机—微处理器的发展过程。
图 2-17 立式加工中心
图 2-23 CAM的狭义概念
第二章完
（2）柔性制造系 统（FMS）
（3）柔性自动
生产线（FTL） 它是由更多的
数控机床、输送和 存储系统等所组成 的性制造系统。
图 2-21 几种制造系统的对比
三、计算机集成制造系统
图 2-22 CIMS的基本组成
四、计算机辅助设计与制造（CAD/CAM）概述
图 2-23 CAD的概念
计算机辅助制造（CAM）狭义的概念如下图所示
⑶ 刀架回转的传动系统 液压马达—平板分度凸轮—一对齿轮副—刀架回转 ⑷ 螺纹加工的实现
主轴脉冲发生器直接或间接测定主轴的转速—数 控系统—进给传动伺服电机
4. 机床机械传动的组成
机床机械传动主要由以下几部分组成： ⑴ 定比传动机构
具有固定传动比或固定传动关系的机构。

机械制造技术PPT课件第二章金属切削基本原理

工艺系统刚性差—大主偏角
合理副偏角值的选择
添加标题
一般较小
添加标题
—5°~10°
添加标题
精加工
添加标题
—小，0°
添加标题
加工高强高硬材料或断续切削
添加标题
—小，4°～6°
添加标题
切断刀、锯片、槽铣刀
添加标题
—小，1°～2°
过渡刃的型式
①直线刃
—粗车、强力车 κrε=κr/2
②圆弧刃
—粗糙度值小
冷却作用 清洗与防锈作用
常用切削液及其选用 =乳化油+水 切削油 = 矿物油、+动植物油 极压切削油 =切削油+硫、氯和磷极压添加剂 难加工材料的精加工
=水+防锈剂、清洗剂、油性添加剂 磨削、粗加工
①水溶液
01
车削、钻削、攻螺纹 滚齿、插齿、车螺纹、一般精加工
②乳化液
02
刀具磨损与刀具耐用度
4
磨屑形态
带状切屑
直线刃、折线刃、圆弧刃、波形刃
刀具合理几何参数选择应考虑的因素
—化学成分、制造方法、热处理状态 性能，表层情况等
①工件材料
壹
—化学成分、性能，刀具结构形式
②刀具材料及结构
—机床、夹具，系统刚性，功率 切削用量和切削液
③加工条件
叁
贰
各参数间的联系 —综合考虑相互作用与影响
刀具角度的选择
大后角→减小摩擦、提高寿命、改善表面质量 强度降低、散热差、磨损加快
后角的选择原则
工艺系统刚性 刚性差—振动 → 小后角 精度要求高 —重磨 → 小后角
切削层厚度hD小 → 大后角 切削层厚度hD大 → 小后角
强度、硬度高 → 小后角 塑性大 → 大后角
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

金属工艺学（冷加工）
第二章 金属切削机床的基本知识
School of Material Science & Engineering
哈工大（威海）材料科学与工程学院
金属工艺学（冷加工）
第二章 金属切削机床的基本知识
School of Material Science & Engineering
哈工大（威海）材料科学与工程学院
n主max = 1440 ×33/22 × 34/32× 176/200×27/27× 0.98 = 1980(r/min) n主min= 1440×19/34×22/45×176/200×27/63 ×17/58× 0.98= 43(r/min)
School of Material Science & Engineering
School of Material Science & Engineering
哈工大（威海）材料科学与工程学院
金属工艺学（冷加工）
第二章 金属切削机床的基本知识
本章结束
School of Material Science & Engineering
哈工大（威海）材料科学与工程学院
金属工艺学（冷加工）
第二章 金属切削机床的基本知识
离合器式齿轮变速：
z1 z 2 I II z3 z4
School of Material Science & Engineering
哈工大（威海）材料科学与工程学院
金属工艺学（冷加工） 五、卧式车床传动简介
—Ⅲ —
M1右移 27/63 — Ⅴ — 17/58 Φ176/Φ200 — Ⅳ — M1左移 27/27
School of Material Science & Engineering
— 主轴 Ⅵ
哈工大（威海）材料科学与工程学院
金属工艺学（冷加工）
第二章 金属切削机床的基本知识
主传动链：
主轴转速的计算：
哈工大（威海）材料科学与工程学院
金属工艺学（冷加工）
第二章 金属切削机床的基本知识
带传动：
v1 v2 v带
v1 d1n1
v2 d 2 n2
n2 d1 i n1 d 2
School of Material Science & Engineering
哈工大（威海）材料科学与工程学院
哈工大（威海）材料科学与工程学院
金属工艺学（冷加工）
第二章 金属切削机床的基本知识
School of Material Science & Engineering
哈工大（威海）材料科学与工程学院
金属工艺学（冷加工）
第二章 金属切削机床的基本知识
School of Material Science & Engineering
第二章 金属切削机床的基本知识
School of Material Science & Engineering
哈工大（威海）材料科学与工程学院
金属工艺学（冷加工）
第二章 金属切削机床的基本知识
主传动链：
33/22 电动机 — Ⅰ—
(1440r/min)
34/32
—Ⅱ —
19/34
22/45 28/39
金属工艺学（冷加工）
第二章 金属切削机床的基本知识
School of Material Science & Engineering
哈工大（威海）材料科学与工程学院
金属工艺学（冷加工）
第二章 金属切削机床的基本知识
School of Material Science & Engineering
哈工大（威海）材料科学与工程学院
（1）按加工性质、所用刀具和机床用途分：
车床、钻 床、镗 床、磨 床、齿轮加工机床、螺纹加 工机床、铣床、刨插床、拉床、特种加工机床、锯床、 其它机床。
School of Material Science & Engineering
哈工大（威海）材料科学与工程学院
金属工艺学（冷加工） （2）按机床的通用性程度分：
第二章 金属切削机床的基本知识
通用机床、专门化机床、专用机床。 （3）按机床工作精度分： 普通机床、精密机床、高精度机床。
School of Material Science & Engineering
哈工大（威海）材料科学与工程学院
金属工艺学（冷加工）
第二章 金属切削机床的基本知识
二、机床的基本结构
金属工艺学（冷加工）
第二章 金属切削机床的基本知识
齿轮传动：
蜗杆传动：
n2 z1 i n1 z2
n2 k i n1 z
School of Material Science & Engineering
哈工大（威海）材料科学与工程学院
金属工艺学（冷加工）
第二章 金属切削机床的基本知识
3、传动链及传动比 从首端件向末端件传递运动的一系列传动件 的总和，由若干传动副按一定方法依次组合 起来。
d1 z1 z3 z5 k nVI n1i n1 d 2 z 2 z 4 z6 z7
School of Material Science & Engineering
哈工大（威海）材料科学与工程学院
哈工大（威海）材料科学与工程学院
金属工艺学（冷加工）
第二章 金属切削机床的基本知识
School of Material Science & Engineering
哈工大（威海）材料科学与工程学院
金属工艺学（冷加工）
第二章 金属切削机床的基本知识
School of Material Science & Engineering
哈工大（威海）材料科学与工程学院
金属工艺学（冷加工）
第二章 金属切削机床的基本知识
School of Material Science & Engineering
哈工大（威海）材料科学与工程学院
金属工艺学（冷加工）
第二章 金属切削机床的基本知识
School of Material Science & Engineering
金属工艺学（冷加工）
第二章 金属切削机床的基本知识
三、常用的变速机构
滑动齿轮变速：
z1 z2 z3 I II z4 z5 z6
School of Material Science & Engineering
哈工大（威海）材料科学与工程学院
哈工大（威海）材料科学与工程学院
金属工艺学（冷加工）
第二章 金属切削机床的基本知识
缺点： • 一般情况下不够平稳； • 制造精度不高时，振动和噪声较大；
• 不适合实现无级变速。
School of Material Science & Engineering
哈工大（威海）材料科学与工程学院
金属工艺学（冷加工）
ห้องสมุดไป่ตู้
哈工大（威海）材料科学与工程学院
金属工艺学（冷加工）
第二章 金属切削机床的基本知识
五、机械传动的优缺点
优点： • 传动比准确，适用于定比传动；
• 实现回转运动的结构简单，并能传递较大 的扭矩； • 故障容易发现，便于维修。
School of Material Science & Engineering
金属工艺学（冷加工）
第二章 金属切削机床的基本知识
第二节 机床的传动
一、传动类型
主要有：机械传动、液压传动、电气 传动、气压传动 二、传动副及传动关系 1、传动副功能：传递运动和动力的装置 2、常用的传动副：带传动、齿轮传动、蜗杆 传动
School of Material Science & Engineering
金属工艺学（冷加工）
第二章 金属切削机床的基本知识
第二章 金属切削机床的基本知识
School of Material Science & Engineering
哈工大（威海）材料科学与工程学院
金属工艺学（冷加工）
第二章 金属切削机床的基本知识
第一节 机床的类型和基本构造
一、机床的类型 1. 机床的分类 机床的品种规格繁多，为便于区别、使用和管理，必 须加以分类。对机床的分类方法有以下几种：
（1）主传动部件：主轴箱——车、钻、铣
（2）进给传动部件：进给箱——车、钻、铣 （3）工件安装装置：卡盘、尾架、 工作台等 （4）刀具安装装置： （5）支撑件——床身、底座、横梁
（6）动力源——电动机等
School of Material Science & Engineering
哈工大（威海）材料科学与工程学院
第二章 金属切削机床的基本知识
本章小结
•机床的基本组成；
• 机械、液压传动的优缺点；
• 机械传动的传动链分析及有关计算。
School of Material Science & Engineering
哈工大（威海）材料科学与工程学院
金属工艺学（冷加工）
第二章 金属切削机床的基本知识
习题 根据图示的传动系统，试列出其传动链， 并求：主轴V有几级转速？其最高、最低转 速各为多少？
第二章 金属切削机床的基本知识
第四节 机床的液压传动 主要包括：动力元件、 执行元件、控 制元件、辅助 元件组成。
School of Material Science & Engineering
哈工大（威海）材料科学与工程学院
