线路和绕组中的波过程练习题

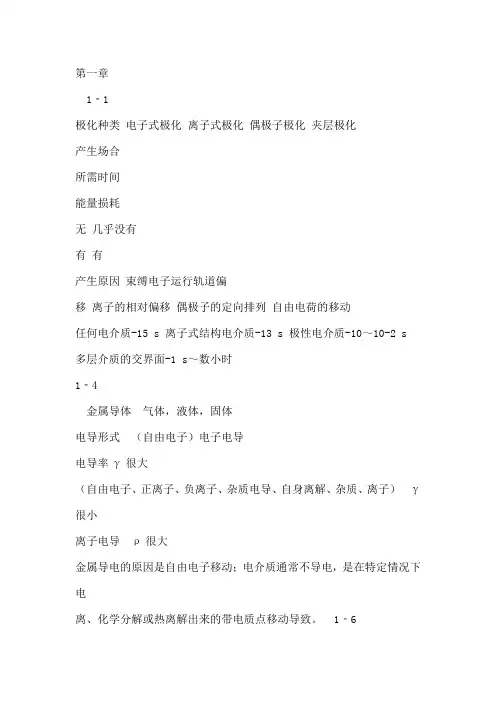

第一章1‐1极化种类电子式极化离子式极化偶极子极化夹层极化产生场合所需时间能量损耗无几乎没有有有产生原因束缚电子运行轨道偏移离子的相对偏移偶极子的定向排列自由电荷的移动任何电介质-15 s 离子式结构电介质-13 s 极性电介质-10～10-2 s 多层介质的交界面-1 s～数小时1‐4金属导体气体，液体，固体电导形式（自由电子）电子电导电导率γ很大（自由电子、正离子、负离子、杂质电导、自身离解、杂质、离子）γ很小离子电导ρ很大金属导电的原因是自由电子移动；电介质通常不导电，是在特定情况下电离、化学分解或热离解出来的带电质点移动导致。

1‐6由于介质夹层极化，通常电气设备含多层介质，直流充电时由于空间电荷极化作用，电荷在介质夹层界面上堆积，初始状态时电容电荷与最终状态时不一致；接地放电时由于设备电容较大且设备的绝缘电阻也较大则放电时间常数较大（电容较大导致不同介质所带电荷量差别大，绝缘电阻大导致流过的电流小，界面上电荷的释放靠电流完成），放电速度较慢故放电时间要长达5～10min。

补充：图中C1 代表介质的无损极化（电子式和离子式极化），C2 —R2 代表各种有损极化，而R3则代表电导损耗。

图1－4－2中，Rlk为泄漏电阻；Ilk为泄漏电流；Cg为介质真空和无损极化所形成的电容；Ig为流过Cg的电流；Cp为无损极化所引起的电容；Rp为无损极化所形成的等效电阻；Ip为流过Rp－Cp支路的电流，可以分为有功分量Ipr和无功分量Ipc。

Jg为真空和无损极化所引起的电流密度，为纯容性的；Jlk为漏导引起的电流密度，为纯阻性的；Jp为有损极化所引起的电流密度，它由无功部分Jpc和有功部分Jpr组成。

容性电流Jc与总电容电流密度向量J 之间的夹角为δ，称为介质损耗角。

介质损耗角简称介损角δ，为电介质电流的相角领先电压相角的余角，功率因素角ϕ的余角，其正切t gδ称为介质损耗因素，常用％表示，为总的有功电流密度与总无功电流密度之比。

第一章 气体放电的基本物理过程一、选择题1) 流注理论未考虑 B 的现象。

A ．碰撞游离B ．表面游离C ．光游离D ．电荷畸变电场2) 先导通道的形成是以 C 的出现为特征。

A ．碰撞游离B ．表面游离C ．热游离D ．光游离3) 电晕放电是一种 A 。

A ．自持放电B ．非自持放电C ．电弧放电D ．均匀场中放电4) 气体内的各种粒子因高温而动能增加，发生相互碰撞而产生游离的形式称为 C 。

A.碰撞游离B.光游离C.热游离D.表面游离5) ___ B ___型绝缘子具有损坏后“自爆”的特性。

A.电工陶瓷B.钢化玻璃C.硅橡胶D.乙丙橡胶6) 以下哪个不是发生污闪最危险的气象条件？DA.大雾B.毛毛雨C.凝露D.大雨7) 污秽等级II 的污湿特征：大气中等污染地区，轻盐碱和炉烟污秽地区，离海岸盐场3km~10km地区，在污闪季节中潮湿多雾但雨量较少，其线路盐密为 C 2/cm mg 。

A .≤0.03 B.>0.03~0.06 C.>0.06~0.10 D.>0.10~0.25 8) 以下哪种材料具有憎水性？AA . 硅橡胶 B.电瓷 C. 玻璃 D 金属二、填空题9)气体放电的主要形式：辉光放电、 电晕放电、 刷状放电、 火花放电、 电弧放电 。

10)根据巴申定律，在某一PS 值下，击穿电压存在 极小（最低） 值。

11)在极不均匀电场中，空气湿度增加，空气间隙击穿电压 提高 。

12)流注理论认为，碰撞游离和 光电离 是形成自持放电的主要因素。

13)工程实际中，常用棒－板或 棒－棒 电极结构研究极不均匀电场下的击穿特性。

14)气体中带电质子的消失有 扩散 、复合、附着效应等几种形式15)对支持绝缘子，加均压环能提高闪络电压的原因是 改善(电极附近)电场分布 。

16)沿面放电就是沿着 固体介质 表面气体中发生的放电。

17)标准参考大气条件为：温度C t 200 ，压力 0b 101.3 kPa ，绝对湿度30/11m g h18)越易吸湿的固体，沿面闪络电压就越__低____19)等值盐密法是把绝缘子表面的污秽密度按照其导电性转化为单位面积上____NaCl ______含量的一种方法20)常规的防污闪措施有： 增加 爬距，加强清扫，采用硅油、地蜡等涂料三、计算问答题21) 简要论述汤逊放电理论。

吉大《高电压技术》（五）

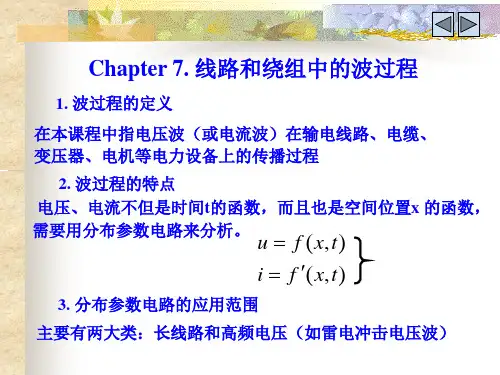

第五章 线路和绕组中的波过程
1.波将以速度v 传播。

波速与导线周围媒质的性质有关，而与导线半径、对地高度、铅包半径等几何尺寸无关。

架空线路的波速8310/v m s =⨯，为光速;电缆线路的波速81.510/v m s =⨯，为光速一半。

0
0v L C =± 2.波阻抗Z （定义）表示电压波与电流波的比值，大小取决于导线单位长度的电感和电容。

架空线路的波阻抗约300～500Ω，电缆线路的波阻抗约10～100Ω。

00
L Z C =
3. 波阻抗与电阻的物理含义比较:
波阻抗：表示电压波与电流波的比值，大小取决于导线单位长度的电感和电容，与长度无关；表征导线周围介质获得或存储电磁能的大小，并不消耗；波阻抗具有正负号，表示不同方向的流动波。

电阻：表示电压与电流的比值，大小与导线长度和导线材质有关；吸收并转变为热能消耗掉；没有正负号。

4.前行波和反行波：
5.行波在均匀无损单根导线上传播的基本规律的物理意义是：
导线上任一点的电压或电流等于通过该点的前行波与反行波之和；前行波电压与电流之比等于+Z ；反行波电压与电流之比等于‐Z 。

6.折射系数和反射系数： 其中：电压波折射系数：21
22z z z α=÷；电压波反射系数：1212
z z z z β+=÷。

1αβ+= 7.彼德逊法则：
集中参数的等值电路:将入射波看成内阻为1z ，电压为入射波两倍12f u 电源，与波阻抗2z 相连，则2z 两端的压降即为折射电压1f u —彼得逊等值电路。

使用条件:。

重庆大学清华大学高电压技术习题高电压技术课程习题第一章气体的绝缘强度1－1空气主要由氧和氮组成，其中氧分子（O2）的电离电位较低，为12.5V。

（1）若由电子碰撞使其电离，求电子的最小速度；（2）若由光子碰撞使其电离，求光子的最大波长，它属于哪种性质的射线；（3）若由气体分子自身的平均动能产生热电离，求气体的最低温度。

1－2气体放电的汤森德机理与流注机理主要的区别在哪里？它们各自的使用范围如何？1－3长气隙火花放电与短气隙火花放电的本质区别在哪里？形成先导过程的条件是什么？为什么长气隙击穿的平均场强远小于短气隙的？1－4正先导过程与负先导过程的发展机理有何区别？1－5雷电的破坏性是由哪几种效应造成的？各种效应与雷电的哪些参数有关？雷电的后续分量与第一分量在发展机理上和参数上有哪些不同？1－6为什么SF6气体绝缘大多只在较均匀的电场下应用？最经济适宜的压强范围是多少？1－7盘形悬式绝缘子在使用中的优缺点是什么？1－8超高压输电线路绝缘子上的保护金具有哪些功用？设计保护金具时应考虑什么问题？第二章液体、固体介质的绝缘强度2－1试比较电介质中各种极化的性质和特点？2－2极性液体和极性固体电介质的相对介电常数与温度和电压频率的关系如何？为什么2－3电介质导电与金属导电的本质区别为什么？2－4正弦交变电场作用下，电介质的等效电路是什么？为什么测量高压电气设备的绝缘电阻时，需要按标准规范的时间下录取，并同时记录温度？2－5某些电容量较大的设备经直流高电压试验后，其接地放电时间要求长达5～10min，为什么？2－6试了解各国标准试油杯的结构，并比较和评价。

2－7高压电气设备在运行中发生绝缘破坏，从而引起跳闸或爆炸事故是很多的，请注意观察和分析原因。

第三章电气设备绝缘实验技术3－1总结比较各种检查性试验方法的功效（包括能检测出绝缘缺陷的种类、检测灵敏度、抗干扰能力等）。

3－2总结进行各种检查性试验时应注意的事项。

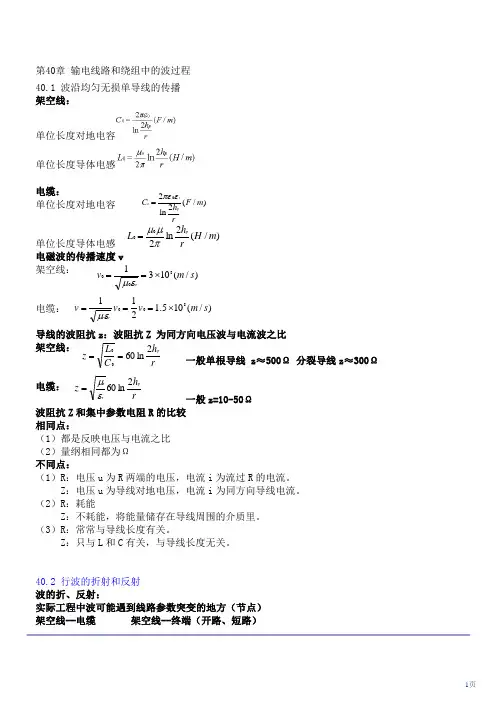

第40章 输电线路和绕组中的波过程40.1 波沿均匀无损单导线的传播架空线：单位长度对地电容 单位长度导体电感电缆： 单位长度对地电容 单位长度导体电感 电磁波的传播速度v架空线： 电缆：导线的波阻抗z ：波阻抗Z 为同方向电压波与电流波之比架空线： 一般单根导线 z ≈500Ω 分裂导线z ≈300Ω电缆： 一般z=10-50Ω波阻抗Z 和集中参数电阻R 的比较相同点：（1）都是反映电压与电流之比（2）量纲相同都为Ω不同点：（1）R ：电压u 为R 两端的电压，电流i 为流过R 的电流。

Z ：电压u 为导线对地电压，电流i 为同方向导线电流。

（2）R ：耗能Z ：不耗能，将能量储存在导线周围的介质里。

（3）R ：常常与导线长度有关。

Z ：只与L 和C 有关，与导线长度无关。

40.2 行波的折射和反射波的折、反射：实际工程中波可能遇到线路参数突变的地方（节点）架空线--电缆 架空线--终端（开路、短路） 02(/)2ln r o pC F m h r πεε=)/(2ln 200m H rh L p r πμμ=)/(1031800s m v o⨯==εμ)/(105.1211800s m v v v r r ⨯===εμrh C L z p 2ln 6000==r h z pr r 2ln 60εμ=电压波折射系数要计算分布参数线路上节点的电压可用集中参数等值电路计算： a.线路波阻抗用数值相等的集中参数等值电阻代替b.把线路上的入射电压波的两倍作为等值电压源使用条件Z 2中无反行波40.3 实际输电线路的波过程问题40.3.1 行波的多次折、反射40.3.2 行波在无损平行多导线系统中的传播自电位系数互电位系数自波阻抗1q ==+22q u 1q 122z u u αu z z 221121111112122f q q q q q u q z z z u u u u u u u z z z z b -=-=-==++α2122Z Z Z +=α20≤≤α2112Z Z Z Z +-=β11≤≤-ββα+=101121=======+-=n k k q q q q q k k kk q u αk k r kk r h 2ln 210επεα=0121======-=n k q q q q n k kj q u αkj kj r kj d d 'ln 210επεα=k k kk r h Z 2ln 60=互波阻抗 kj kj kj d d Z 'ln 60=耦合系数k40.3.3 冲击电晕对波过程的影响电晕对导线上波过程的影响(1).使导线的耦合系数增大电晕校正系数3.1~1.11=k 几何耦合系数0k (2).使导线的波阻抗和波速减小(3).使波在传播过程中幅值衰减，波形畸变40.4 变压器绕组中的波过程1.简化等值电路40.4.1 绕组中的初始电压分布与稳态电压分布(1).绕组末端接地 2）绕组末端开路绕组首端处：u=U0 绕组末端处 112121Z Z k =-01k k k =0000'C L Z C C L Z =<∆+=00001)(1'C L v C C L v =<∆+=l sh x l sh U u αα)(0-=00==l x dx du k。
