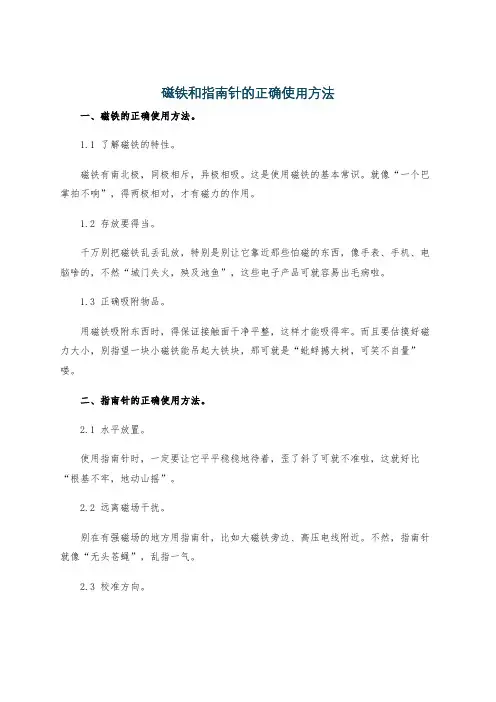

磁铁和指南针的正确使用方法
一、磁铁的正确使用方法。
1.1 了解磁铁的特性。
磁铁有南北极，同极相斥，异极相吸。
这是使用磁铁的基本常识。
就像“一个巴掌拍不响”，得两极相对，才有磁力的作用。
1.2 存放要得当。
千万别把磁铁乱丢乱放，特别是别让它靠近那些怕磁的东西，像手表、手机、电脑啥的，不然“城门失火，殃及池鱼”，这些电子产品可就容易出毛病啦。
1.3 正确吸附物品。
用磁铁吸附东西时，得保证接触面干净平整，这样才能吸得牢。
而且要估摸好磁力大小，别指望一块小磁铁能吊起大铁块，那可就是“蚍蜉撼大树，可笑不自量”喽。
二、指南针的正确使用方法。
2.1 水平放置。
使用指南针时，一定要让它平平稳稳地待着，歪了斜了可就不准啦，这就好比“根基不牢，地动山摇”。
2.2 远离磁场干扰。
别在有强磁场的地方用指南针，比如大磁铁旁边、高压电线附近。
不然，指南针就像“无头苍蝇”，乱指一气。
2.3 校准方向。
使用前，先搞清楚地磁北极和地理北极的差别，不然指的方向就会差之毫厘，谬以千里。
三、综合使用注意事项。
3.1 避免碰撞。
不管是磁铁还是指南针，都别磕着碰着，这东西娇贵着呢，一撞可能就不好使了。
3.2 定期检查。
时不时检查一下磁铁和指南针的性能，有问题及时发现，别等到要用的时候“临阵磨枪”，发现不好使了，那可就抓瞎啦。
正确使用磁铁和指南针，能给我们的生活带来很多便利。
可要是用错了，那可就麻烦喽。
所以，大家一定要牢记这些方法，让它们成为我们的好帮手！。

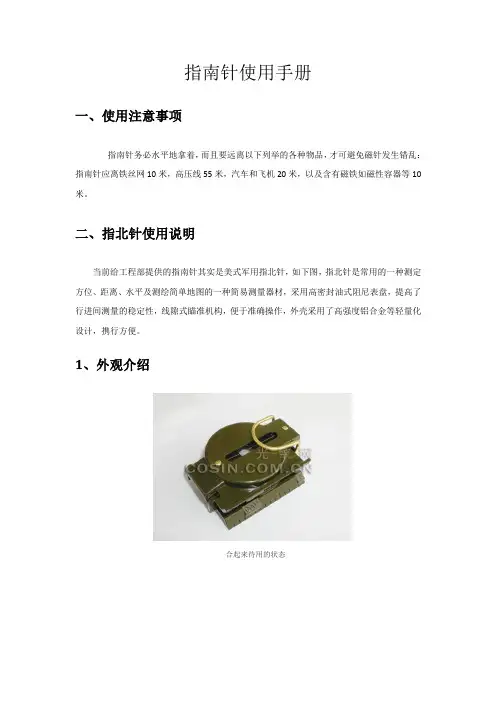

指南针使用手册一、使用注意事项指南针务必水平地拿着，而且要远离以下列举的各种物品，才可避免磁针发生错乱：指南针应离铁丝网10米，高压线55米，汽车和飞机20米，以及含有磁铁如磁性容器等10米。
二、指北针使用说明当前给工程部提供的指南针其实是美式军用指北针，如下图，指北针是常用的一种测定方位、距离、水平及测绘简单地图的一种简易测量器材，采用高密封油式阻尼表盘，提高了行进间测量的稳定性，线隙式瞄准机构，便于准确操作，外壳采用了高强度铝合金等轻量化设计，携行方便。
1、外观介绍合起来待用的状态打开后的状态完全打开放平后带刻度的边缘部分，是1：25000M的坐标梯尺，可以在相同比例的地图上直接量测直线距离，同时是几何方法图上作业的得力工具，如下图：阻尼表盘有利于指针的稳定性，更加适合运动、崎岖的环境，箭头表示N极（北极），这也是绝大多数指北针的标注方法：可以转动的方位表牌，通过一个片状卡簧和表牌的齿状边缘卡紧和定位方位表牌上有一个放大镜，可以更清楚地看到方位，不要小看这一长一短两条刻线，很多功能都要通过它实现：阻尼表盘内圈的刻度为360度方位角度分划，外圈的刻度为64-00密位制分划，密位分划是军事上常用的方位角计量单位，美国和原北约国家的标准是64-00制，我国和原华约国家的标准是60-00制，根据不同的密位制相应的1密位换算为角度=360/密位制（度），美式64-00密位制指北针1密位=360/6400=0.05625（度），我国的97型指北针采用的为60-00密位制，1密位=360/6000=0.06（度）。
2、使用方法（1）确定北方：正确的方法是这样的，在手掌中端平，箭头（N极）所指的就是北方：（2）校正地图：校正地图的方向很简单，但这是一切图上作业的基础：把地图放平，然后将地图上的指北标与指北针上的N极（箭头）对正，就校正了地图方向，一般情况下地图都是上北下南绘制的。
（3）测量方位：利用这个小透镜和表壳上的金属丝配合使用，可以更精确的测量方位角，透镜上方的小缝可以使你更准确地定位金属丝，具体的方法是从小透镜通过指北针狭缝中的细金属丝瞄准目标，然后转动方位表牌使长线对准卡簧尖，然后从方位表牌的透镜中读角度，即方位线与正北的夹角角度。

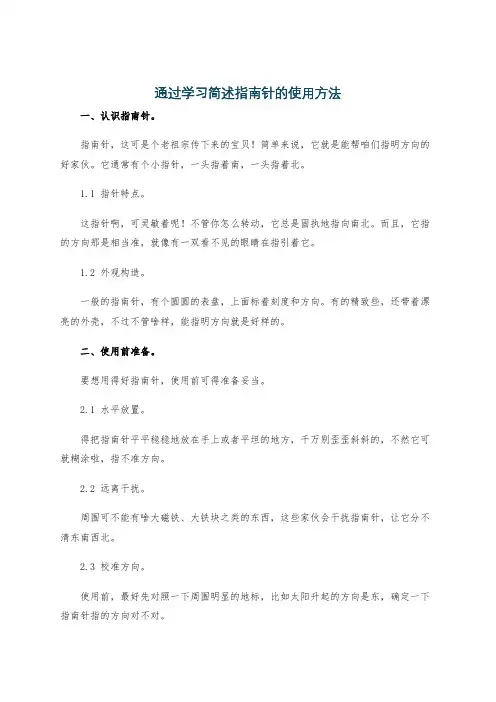

通过学习简述指南针的使用方法一、认识指南针。
指南针，这可是个老祖宗传下来的宝贝！简单来说，它就是能帮咱们指明方向的好家伙。
它通常有个小指针，一头指着南，一头指着北。
1.1 指针特点。
这指针啊，可灵敏着呢！不管你怎么转动，它总是固执地指向南北。
而且，它指的方向那是相当准，就像有一双看不见的眼睛在指引着它。
1.2 外观构造。
一般的指南针，有个圆圆的表盘，上面标着刻度和方向。
有的精致些，还带着漂亮的外壳，不过不管啥样，能指明方向就是好样的。
二、使用前准备。
要想用得好指南针，使用前可得准备妥当。
2.1 水平放置。
得把指南针平平稳稳地放在手上或者平坦的地方，千万别歪歪斜斜的，不然它可就糊涂啦，指不准方向。
2.2 远离干扰。
周围可不能有啥大磁铁、大铁块之类的东西，这些家伙会干扰指南针，让它分不清东南西北。
2.3 校准方向。
使用前，最好先对照一下周围明显的地标，比如太阳升起的方向是东，确定一下指南针指的方向对不对。
三、使用方法。
这才到了关键的地方，可得瞧仔细咯！3.1 确定方向。
当你把指南针放好，稳定下来后，指针指着的那头就是北，另一头自然就是南啦。
然后根据“上北下南，左西右东”，你就能轻松搞清楚其他方向。
3.2 行进中使用。
要是你在走路或者赶路的时候用，那就得时不时地瞅瞅指南针，保证自己走的方向没错。
别闷着头走，不然走岔了路都不知道。
指南针这玩意儿虽然小巧，但是用处大得很！只要咱用对了方法，它就能像个贴心的小伙伴，带着咱不迷路，走到想去的地方。
所以，学会用它，出门在外心里就有底啦！。
指南针使用手册1.概述高精度指南针拥有8个方位指示LED 灯，一键设置按钮，UART 串口输出。
2.图解3.使用指南针每次到新的环境中使用，都需要进行消磁和置零点操作。
当您打开控制器电源，看到指南针的方向指示灯点亮后，就可开始进行以上操作。
首先，需要消磁，请按如下步骤操作。
操作指示灯状态按住操作按钮不放，指南针会逐个点亮指示灯，当第二个灯亮起时，放开按钮，进入消磁状态8个灯闪烁缓慢旋转指南针或机器人，使8个灯闪烁指南针记忆该场地的磁场环境。
持续三圈以上。
要点：指南针水平，旋转速度要慢。
短按操作按钮，结束消磁 单个指示灯亮，指示方向 设置零点,请按照如下步骤操作：操作 指示灯状态单个指示灯亮，指示方向 将机器人至于场地，并且将指南针水平放置，按钮位于右手边，零度角LED（见图解）对准需要标定的0度位置短按操作按钮，设置0度位置单个指示灯亮，指示0度新的方向4.编程1.流程图2.代码#include"RobotLib.h"int com_1=0;void main(){com_1 = Compass_Degree();}代码中 com_1是自定义的变量，函数 Compass_Degree() 功能为得到指南针的数值，赋值后，com_1的值即为指南针的值。
5.参数参数 数值工作电压 4.5V – 5.5V输出接口 串口波特率 9600数据更新速率 240 次每秒传输速度 4.2毫秒每次分辨率 < 0.5度重复精度 < 1.5度。
指南针使用说明录目1指南针的原理和历史1. ............................................................................................................................1.1.1指南针的原理...................................................................................................................................1.2.1指南针的历史...................................................................................................................................2指南针的类型2. ........................................................................................................................................4 ........................................................................................................................................ 3.指南针的结构43.1. ................................................................................................................... 军用指南针的基本结构53.2. ............................................................................................................................................... 荧光点6 ............................................................................................................................................... 3.3.反光镜6........................................................................................................... DQY-13.4.型指南针的基本结构7指南针的主要功能和使用方法............................................................................................................ 4.7测定方位........................................................................................................................................... 4.1.84.2.测量距离...........................................................................................................................................9行军时间及速度计算4.3. ............................................................................................................................................................................................................................ 104.4.. 测定斜面的坡度（俯仰角度）......................................................................................................................... 114.5.测量目标概略高度............................................................................................................. 11 4.6.DQY-1型指南针主要功能.................................................................................. 125.应用：天线方位角的定位方法和下倾角测量............................................................................................. 12规划选点中确定扇区天线的方位角5.1................................................................................................... 12 .优化中测量已安装天线的方位角5.2.................................................................................................................. 135.3.天线下倾角的粗略测量...................................................................................................... 136.应用：指南针与地图的配合使用......................................................................................... 13 .6.1.利用指南针探知现在所在位置的步骤............................................................................................................. 146.2.用指南针探知前进的方向...................................................................................................................... 147.指南针使用的注意事项.............................................................................................................................. 158.附录：密位的概念指南针的原理和历史1.指南针是民间的通常称呼，在军事上正式名称为指北针或军用指北针，在地说明：。

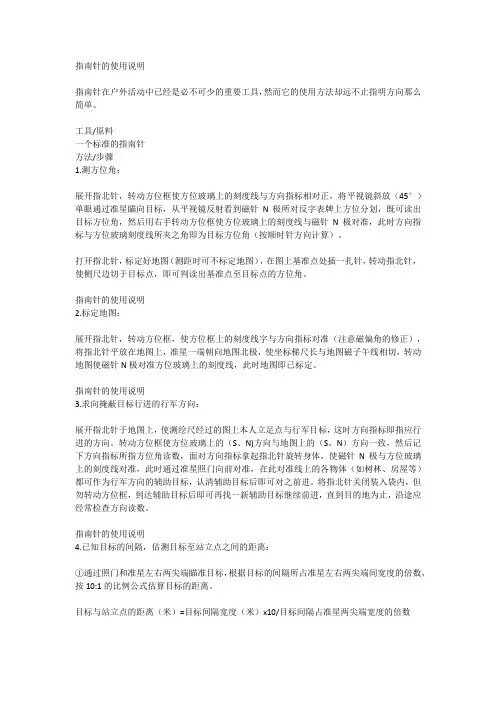

指南针的使用说明指南针在户外活动中已经是必不可少的重要工具，然而它的使用方法却远不止指明方向那么简单。
工具/原料一个标准的指南针方法/步骤1.测方位角：展开指北针，转动方位框使方位玻璃上的刻度线与方向指标相对正，将平视镜斜放（45°）单眼通过准星瞄向目标，从平视镜反射看到磁针N极所对反字表牌上方位分划，既可读出目标方位角，然后用右手转动方位框使方位玻璃上的刻度线与磁针N极对准，此时方向指标与方位玻璃刻度线所夹之角即为目标方位角（按顺时针方向计算）。
打开指北针，标定好地图（测距时可不标定地图），在图上基准点处插一扎针，转动指北针，使侧尺边切于目标点，即可判读出基准点至目标点的方位角。
指南针的使用说明2.标定地图：展开指北针，转动方位框，使方位框上的刻度线字与方向指标对准（注意磁偏角的修正），将指北针平放在地图上，准星一端朝向地图北极，使坐标梯尺长与地图磁子午线相切，转动地图使磁针N极对准方位玻璃上的刻度线，此时地图即已标定。
指南针的使用说明3.求向掩蔽目标行进的行军方向：展开指北针于地图上，使测绘尺经过的图上本人立足点与行军目标，这时方向指标即指应行进的方向。
转动方位框使方位玻璃上的（S、N)方向与地图上的（S、N）方向一致，然后记下方向指标所指方位角读数，面对方向指标拿起指北针旋转身体，使磁针N极与方位玻璃上的刻度线对准，此时通过准星照门向前对准，在此对准线上的各物体（如树林、房屋等）都可作为行军方向的辅助目标，认清辅助目标后即可对之前进。
将指北针关闭装入袋内，但勿转动方位框，到达辅助目标后即可再找一新辅助目标继续前进，直到目的地为止，沿途应经常检查方向读数。
指南针的使用说明4.已知目标的间隔，估测目标至站立点之间的距离：①通过照门和准星左右两尖端瞄准目标，根据目标的间隔所占准星左右两尖端间宽度的倍数，按10:1的比例公式估算目标的距离。
目标与站立点的距离（米）=目标间隔宽度（米）x10/目标间隔占准星两尖端宽度的倍数例：前方有一公路与我方阵地平行，求公路与阵地的距离。
指南针专家版使用说明目录一、深度数据界面 (1)1.个股热点解析 (1)2.板块热点解析 (3)3.自定板块...................................... 错误!未定义书签。
4.深度分析 (6)5.机构预测业绩.................................. 错误!未定义书签。
6.股本.......................................... 错误!未定义书签。
7.财务.......................................... 错误!未定义书签。
8.报价.......................................... 错误!未定义书签。
9.异动席位...................................... 错误!未定义书签。
10.多股同列..................................... 错误!未定义书签。
二、个股深度分析界面 (9)1.区间分档统计 (10)2.区间账户统计 (11)3.分类账户统计 (12)4.营业部统计（前10名） (12)5.基金持股分布图 (14)三、深度分析指标 (15)1. 资金集中度 (16)2. 筹码集中度 (17)3.席位资金进出 (18)4.对冲能量 (19)5.券基总成本\机构总成本 (19)6.券基X天成本\机构X天成本 (20)7.买卖额比 (22)8.席位成交额 (23)9.券基通吃率\机构通吃率 (24)10.板块持仓信息 (25)11.区间账户统计\分类账户统计 (26)12.区间分档统计 (27)一、深度数据界面1.个股热点解析用户可以根据自己的需要，任意选择板块、轴坐标和日期，并且可以选择是否去除异动信息，之后单击“样本计算”即可。
仅以系统默认的设置为例：纵坐标为本日涨跌幅，横坐标为3日涨跌幅，在沪深A股板块中进行样本计算。

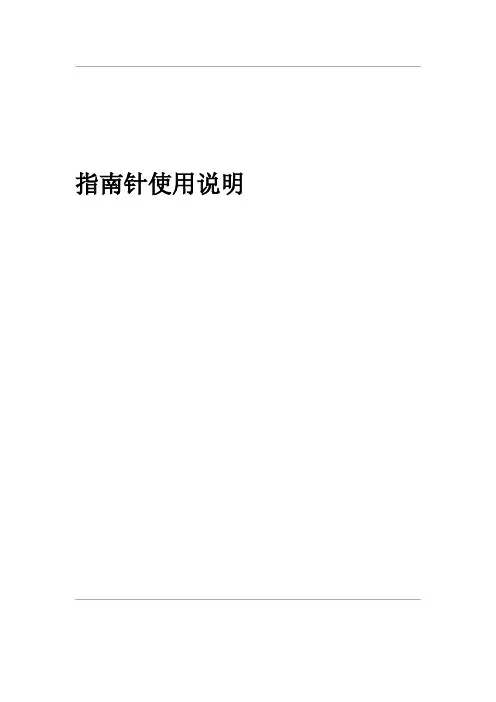

指南针使用说明（1.1版）CDMA事业部网规仿真部2003年8月4日目录1.指南针的原理和历史 (1)1.1.指南针的原理 (1)1.2.指南针的历史 (1)2.指南针的类型 (2)3.指南针的结构 (5)3.1.军用指南针的基本结构 (5)3.2.荧光点 (7)3.3.反光镜 (7)3.4.DQY-1型指南针的基本结构 (8)4.指南针的主要功能和使用方法 (8)4.1.测定方位 (9)4.2.测量距离 (10)4.3.行军时间及速度计算 (11)4.4.测定斜面的坡度（俯仰角度） (12)4.5.测量目标概略高度 (13)4.6.DQY-1型指南针主要功能 (14)5.应用：天线方位角的定位方法和下倾角测量 (15)5.1.规划选点中确定扇区天线的方位角 (15)5.2.优化中测量已安装天线的方位角 (15)5.3.天线下倾角的粗略测量 (16)6.应用：指南针与地图的配合使用 (16)6.1.利用指南针探知现在所在位置的步骤 (17)6.2.用指南针探知前进的方向 (17)7.指南针使用的注意事项 (17)8.附录：密位的概念 (18)1.指南针的原理和历史说明：指南针是民间的通常称呼，在军事上正式名称为指北针或军用指北针，在地质上使用的称为地质罗盘仪，本文通称指南针。
1.1.指南针的原理指南针是利用地球磁场作用来指示北方的，利用的是磁场同极性相斥、异极性相吸的原理，然后以北方为起始点，定其为零度，顺时针方向依序确定各方位角，可由此来指示方向。
定位上必须配合地图的运用来寻求相对位置才能明了自身所处之处。
注意指南针所指的北不是真北，而是磁北，这是因为地球南、北极和地磁南、北极不在一个位置上，而是有一个角度，这个角度叫磁偏角。
不同地点的磁偏角一般是不同的，同一地点的磁偏角也因时而变。
1.2.指南针的历史指南针是中国古代四大发明之一，也是中国对世界文明发展的一项重大贡献。
指南针是利用磁铁在地球磁场中的南北极极性而制成的一种指向仪器，磁石的这种特性，被古人利用来制成指南工具。
最早出现的指南工具叫司南，战国时已普遍使用。
它是利用天然磁石琢磨而成，样子像一只勺，重心位于底部正中，底盘光滑，四周刻二十四向，使用时把长勺放在底盘上，用手轻拨，使它转动，停下后长柄就指向南方。
另外，指南车的发明进一步把这种仪器提升至更高的境界。
但是，用天然磁石琢磨而成的司南，成品较低，磁性较弱。
到了宋代，人们发明了人工磁化方法，制造了指南鱼和指南针，而指南针更为简便，更具实用价值。
它是以天然磁石摩擦钢针制成，在地磁作用下保持指南性能，以后把它装置在方位盘上，就称为罗盘。
这是指南针发展史上的一大飞跃。
沈括对指南针放置方法也作过详细研究，总结出四种不同的方法，并作了比较：1、水浮法：把指南针浮在水面以指示方向，至于具体方法，沈括没有说明。
到北宋晚期，药物学家寇宗奭的《本草衍义·磁石条》才有介绍，原来是在指南针上穿上灯心草，就可以把针浮起。
水浮法的缺点是磁针会随水摇荡不定。
2、指甲旋定法：把磁针放在指甲上，可以灵活运转，但缺点是容易滑落。
3、碗唇旋定法：把磁针放在碗口边缘上，也可以旋转自如，但同样易掉落。
4、悬丝法：取一根新棉丝，用一点蜡粘在磁针中央，悬挂在没有风的地方磁针即可指示方向。
比较之下，沈括认为这个方法最为理想。
指南针在公元十一世纪时已是常用的定向仪器。
指南针的最大贡献，是大大地促进了航海事业的发展。
据考证，公元十一世纪末，指南针就开始用于航海了。
大约在十二世纪末到十三世纪初，指南针由海路传入阿拉伯，然后由阿拉伯传入欧洲。
2.指南针的类型指南针是我国古代对世界的一大发明，被广泛地用于迷信、航海、军事、探险等活动。
真正现代的指南针是西方国家十九世纪研制改进的。
我国解放前国民党政府曾根据德国军用指南针研制了“中正式”指南针，目前已成为珍品。
建国后我国参照“中正式”研制了五一式指南针，以后又在此基础上简化掉里程表生产了五七式，同时又生产了只有测向功能的五七式怀表型。
后来又重新保留了五一式的全部功能并在工艺上加以改进生产了六二式。
六二式五功能军用指南针以其设计合理、性能优异、灵敏度高、功能全而受到广大官兵的欢迎。
先后有“上”、“云”、“湘”、“40”等几家工厂生产，至今仍是我国军队的主要装备。
此后又在六二式的基础上改进了外观工艺，增加了测量距离时可显示行军时间表盘的六五式五功能军用指南针，但由于六二式已大量装备部队，因此装备数量较少。
五一式、五七式、六二式、六五式等均采用全金属制造，可折叠，其主要功能为五种，另有多种附加功能，用途广泛。
我国近期已开始装备部队的为最新型八〇式五功能军用指南针，其特点是采用了非金属的复合材料，减轻了重量，外观也有所改进。
一般我们说的，都是国产军用或仿军用或完全民用的型号，市面上见得比较多的多为五〇、六二、六五、八〇几种。
从六五式来说，军用产品是云南出产的，非常精致，表面喷漆非常好，标记是刻在外壳上的，不是印刷的，但是非常少见。
仿军用的一般是江苏太仓测绘仪器厂和哈尔滨光学仪器厂生产的，江苏太仓的做工粗糙了很多，但是功能一样，哈尔滨产的好于江苏太仓产的。
民用的很差，标也是标六五，但是很多该有的功能都没有。
下面两图为六二式和六五式仿军用指南针的实物图：六二式指南针六五式指南针专业指南针和普通指南针最大的区别在于有无防震措施，例如下图中六五式指南针图中画红圈的位置是用来折叠时抬起磁针防止震动损伤的：指南针的防震八〇式和更多国内外先进型号采用充液悬浮的方式同样可以防震，其次充液还有一个好处是指针可以很快静止，不会摆个不停，水平气泡也可以很方便的整合进去。
除了上述介绍的军用指南针以外，还有一种常用的DQY-1型指南针，是哈尔滨光学仪器厂生产的，如下图：DQY-1型指南针3.指南针的结构3.1.军用指南针的基本结构六五式军用指南针主要由指南针、里程计两部分构成，基本组成结构如下图所示：军用指南针的基本结构指南针部分由提环、度盘座、磁针、俯仰角度表、测角器等组成。
在度盘座上划有两种刻线、外圈为360度分划制，每刻线为1度。
内圈为6000（密位）分划制，圆周共刻300刻线，每刻线线值为20（密位），关于密位的概念详见本文后面的附录。
度盘内有磁针、测角器、俯仰角度表。
磁针是由一种永久磁性的铁器制成，其上涂有荧光剂的一端为磁针“N”极。
俯仰角度表的分划单位为度，每刻线为2.5度．可测量俯仰角度是60度。
里程计部分主要由里程分划表、速度时间表、测轮、齿轮指针等组成。
里程分划有l: 50000，l: 100000两种比例尺刻度值，1: 100000比例尺每刻线相应代表1公里，1: 50000每刻线相应代表0.5公里，可与具有相应比例或成倍比例的地图配合使用。
速度时间表分划有外侧表盘上有13、15、17、19、21、23、25公里/小时，内侧表盘上有10、14、16、18、20、22、24、30公里/小时（以V代表），共15种速度。
时间刻度中每一刻线相应代表5分钟（V25为10分钟）。
指南针的侧面有测绘尺，两端为距离估定器（如下图）。
估定器两尖端长12.3毫米，照准与准星间长为123毫米，即为尖端长的10倍，利用这个特点，我们可以根据目标的高度估算目标的距离。
距离估定器3.2.荧光点为便于夜间使用，指南针在几个重要部位都有荧光点：可旋转的表盘上，NSWE 四个方向有荧光点（白色圆点）；N的方向底盘有一个三角荧光点；指针黑色（北）上也有荧光点；照准和准星上也有荧光点。
3.3.反光镜反光镜的用法：手持平举指南针，使反光镜成45度角，通过镜子下面的缺口，将两端的照准和准星对准目标，在镜子上就可以看到指南针的指示和读数，如下图：反光镜反光镜在测磁偏角、坡度时很有用。
还有一个附带的用途，通过反射光斑，发射求生、联络信号。
3.4.D QY-1型指南针的基本结构DQY-1型指南针的基本结构主要性能参数：1.长水准器角值：15′±5′/2mm2.圆水准器角值：30′±5′/2mm3.测角器读数差：≤0.5°4.度盘格值：1°5.重量：0.27kg6.尺寸：80×70×35(mm)4.指南针的主要功能和使用方法本文主要以六五式指南针来介绍军用指南针的主要功能和使用方法。
六五式指南针是测定方位、距离、水平、坡度（俯仰角度）、高度、行军间速度及测绘简单地图的一种简易测量器材，为便于夜间使用，在其各相应部位上涂有荧光粉。
另外还介绍了DQY-1型指南针的主要功能。
4.1.测定方位1、测定东南西北方向1)打开指南针，使方位指标“△”对准“〇”；2)转动指南针，待磁针指北端对准“〇”后，此时所指的方向就是北方，在度盘上就可直接读出所在地的东、南、西、北方向。
2、标定地图方位标定地图方位就是利用指南针，使地图上的方位和所在地方位一致：1)打开仪器，调整度盘座，使方位指标“△”对准本地区的磁偏角度数；2)以测绘尺与地图上的真子午线或坐标纵线（即东、西图廓的内图廓线）相切；3)转动地图，使磁针北端指向“O”，则地图上的方位和所在地方位完全一致。
3、测定磁方位角1)测定图上目标的磁方位角a)用指南针精确标定地图并保持地图不动；b)将测绘尺与所在点和目标点的连线相切，调整度盘座，使指标“△”对准“O”刻划线；c)待磁针静止后，其北端所指度盘座上的刻度即为所在点至目标点的磁方位角数值。
2)测定目标的磁方位角a)打开仪器，使方位指标“△”对准“O”并使反光镜与度盘座略成45°；b)用大拇指穿入提环，平持仪器，由照准经准星向被测地目标瞄准；c)从反光镜中注视磁针北端所对准度盘座上的分划即为所在地目标的磁方位角数值。
4.2.测量距离1、用测绘尺直接量算图上距离2、用里程计量读图上距离1)先将红色指针归“O”；2)平持仪器、把里程计测轮轻放在起点上，沿所量取的路线向前滚动至终点；3)根据指针在比例尺上所指的刻线，即可直接读出相应的实地距离。
例如在1:50000地图上由甲点量至乙点，仪器表面上1: 50000比例尺指的是14个刻线，则甲乙两点间的实地距离为7公里。
若在1: 100000地图上量得14个刻线、则甲乙两地的距离为14公里。
另外，与有相应比例的（如1: 25000）或成倍比例（如1: 20000及1: 500000）的地图也可经换算量读之。
3、用距离估定器概略测定所在地目标的距离。
仪器上距离估定器两尖端的间隔为照准与准星间距离的1/10，利用相似三角形原理就可测定目标的距离。
1)已知两目标（物体）与所在点的距离，求此两目标（物体）之间的间隔，可用下列公式：两目标之间的间隔＝两目标与站立点间的距离×1/10打开仪器用眼紧靠照准瞄准目标，如两目标（物体）恰好为距离估定器两尖端所夹住，又已知两目标点与所在点之间的距离为100米，则两目标点间的间隔为100×1/10＝10米。
