图1：取一外绝缘效果良好的电视机（最好是34”或32”）用消磁线圈，用绝缘胶带再缠绕两周，使其绝缘效果更保险一些。
按图示对折，此时通电，若两线圈相斥分离，则反向对折。
图2：因线圈直径较大，使用不便，再对折一次。
图3：再次通电若又相斥，则再反向对折
图5：为了使用安全，用绝缘胶带多缠绕几圈。
在线圈上固定一按键开关，使用电视机用电源线即可。
使用须知：
一次通电消磁不能超过10秒，且使用频率不要过高，安全起见应每隔10分钟左右使用一次，若外表较热，等待时间（下一次通电时间）应适当延长。
安全建议：
1.使用前检查线圈绝缘层是否完好，待确定外表绝缘无损伤后再通电使用；
2.专人使用，避免非电视机维修人员随意使用；
3.避免尖锐利器和重物刺伤、压伤绝缘层，一经发现立即弃用，重新制作；
4.消磁线圈在使用四个月时要报废，重新制作。
此资料来自家电维修资料网() 转载请注明出处!。
电源电路一、整流滤波电路L501、C501、R501组成低通滤波器，防止电网的高频干扰进入机内。
VD503—VD506组成交流整流电路，C503-C506四个小电容并在整流二极管的两端，防止高频浪涌电流损坏二极管，起保护作用，XS502、RT501组成消磁电路，当电视机冷开机时，R501的电阻只有十几欧姆。
在消磁线圈内流过很大的电流，对显像管的屏幕自动消磁。
随着时间的增加，RT501的电阻值不断增大，流过消磁线圈的电流也逐渐减小，直到消磁线圈内的电流衰减为零二、稳压电路1、稳压调整电路采用并联自激式开关电源，它包括振荡、误差放大、稳压和激励等部分。
接通电源后，整流输出的脉动直流电压通过R520、R521.、R522、R524加在开关管V513的基极，另一路通过开关变压器T511初级绕组⑦-③加在开关管的集电极。
V513基极有电流注入后，开始由截止变为导通，在其集电极就有电流流过，由于绕组③-⑦里有一个小电流流过时，在其两端就感应一上正，下负的电动势，同时在反馈绕组①-②端也感应出一上正，下负的电压，该电压经C514、R519耦合到V513的基极，使V513从导通加速变为饱和状态，开关接通。
然后有一逐渐上升的电流流过初级绕组，电源向初级绕组充磁。
在向初级绕组充磁的同时，反馈绕组①-②也向电容C514充电。
C514两端电位上端减少、下端增加。
当C514上端电位低于0.7V时，开关管V513退出饱和进入放大区，此时③-⑦绕组流过的电流开始减小，并在其两端产生一上负下正的感应电动势。
同样，在反馈绕组①-②端也感应一上负下正的感应电动势，经C514加在V513基极，使V513加速截止。
当V513截止后相当于开关断开。
此后级绕组存储的磁能开始通过次级绕组和负载放电。
在初级绕组能量泄放同时，C514上的电压也通过反馈绕组①-②→R515→R526→R519形成放电回路，该放电电流使C514上端电位增加，下端电位减少。
（一）、行扫描电路的作用行扫描电路在彩色电视机中担负着重要的作用，其工作原理与黑白电视机基本相同。
行扫描电路的特点是采用开关电路，通过行输出管的饱和导通和截止，在行偏转线圈中产生15 625Hz的锯齿形偏转电流，使显像管电子束做水平扫描，同时利用行扫描逆程脉冲产生的高压，经过整流和滤波成为各种直流电压，供显像管电路和其他电路使用。
（二）、行扫描电路的组成行扫描电路由自动频率调整(AFC)、行振荡、行激励、行输出四部分组成，前两部分由集成电路担任，后两部分由分立元器件构成。
（三）、电路原理图（四）、电路分析1、AFC、行振荡电路同步分离产生的行同步信号从集成电路Nl01内部送至AFC电路，来自行输出级的行逆程脉冲信号经R412、R413、Nl01的28脚进入AFC电路，VD411为保护二极管，防止行逆程脉冲信号幅度过大损坏集成电路Nl01。
两个信号在AFC鉴相器中进行相位比较，产生误差电压控制行VCO(压控振荡器)，使行振荡产生的行频矩形波与发送端同步，Nl0l的26脚外接由C406、R402、C407组成的双时间滤波电路，可以将误差控制电压滤成直流电压。
通过总线的数据调整，可以改变行中心位置，使光栅整体向左或向右移动。
行振荡电路由集成电路Nl01内部的行VC0产生4MHz振荡信号，经l／256分频器分频后产生行频脉冲从27脚输出到行激励电路，因而不需要外接石英晶体。
2、行激励电路由行激励管VT431、行激励变压器T431等元件组成，集成电路Nl01的27脚输出的行频矩形脉冲信号，经R409、R432使．VT431饱和导通和截止，集电极输出的脉冲信号由T431耦合到行输出电路，控制行输出管VT432饱和导通和截止。
R433、C433、C432可防止产生过高的峰值电压，R434是保护电阻，可调整行激励输出的大小和保护行激励管。
3 、行输出电路VT432是行输出开关管，内部接人阻尼二极管，U。
≥l 500V，PcM≥50W。
彩色电视机视频处理电路原理图解视频处理电路，它通过匹配网络输人从显示卡送来的视频信号，经信号放大及对比度掌握、自动亮度限制等处理后，再输人到末级视放。
视放电路的核心是处理集成电路，常用的有LM1203、M51387、CXA1044等。
以下用典型的视频处理电路LM1203的电路结构和工作原理分析，它是特地为彩色显示器设计的宽带预视放芯片，功能方框见图1所示。
图1 视频处理电路功能框图LM1203内部含有R、G、B三通道放大器，每个通道都设有黑电平箱位电路，通过调整外元件，可转变放大器的基准直流电平，用作暗平衡掌握。
它犹如步转变RGB三路放大器的基准直流电平，则可实现亮度掌握。
内部还设有对比度掌握电路，用来同步转变三路放大器的增益，达到对比度调整的目的。
图中为一路基色通道的原理框图。
视频信号由AI反相放大并经对比度调整电路后加至A2正相输人端，因此转变电容上的电压，便调整了该通道的暗平流。
视频信号由AI反相放大并经对比度调整电路后加至A2正相输人端，，因此转变电容上的电压，便调整了该通道的暗平流源充电电流的幅值打算，而恒流源是由黑电平箝位比较器A3掌握的，转变A3的反相输’人端、正相输人端，即箱位（－）。
箱位（＋）都可达到转变通道放大器基准直流电平的目的，但A3工作与否是由输入的箝位脉冲打算的，在负极性的箝位脉冲到来时，A3放大电路开启工作。
AZ输出的信号再由TI放大，TI的放大倍数由R1／（R2＋R）打算，在该脚可附接一小电容，为放射极补偿电容，相当于增大了视频信号的高频增益，起到高频补偿的作用。
Ti输出的视频信号由A4放大，经T2射极输出。
其它两路的基色通道的原理相同。
视频通道发生故障常消失屏幕显示一片白或显示器显示的颜色不正常（缺基色）。
对于消失前一种故障现象的可能缘由，一是视频处理电路的集成芯片LM1203N损坏，二是视频放大电路消失故障（电源电压加上或视放管开路）。
对于消失后种故障现象，主要是缺少基色，如缺少某一种颜色，显示的颜色就不正常。
巧制彩电消磁器
>彩电荧光屏上出现彩色斑痕时，说明彩管被磁化了。
这是由于彩管受地磁场及环境磁场干扰（如彩电附近搁置磁水杯），造成管内荫罩被磁化充磁，电子束在磁场的作用下就会偏离原轨迹，产生不应有的彩斑。
彩管被磁化后，可以像抹去磁带上的节目一样进行消磁，因而彩电消磁器是一种彩电维修的常备工具。
笔者利用电工常用的40A 或10A废交流接触器的线包改制消磁器，效果令人满意，且价格低廉，制作容易。
拆下触点被烧坏而报废的交流接触器里的线圈及E 型铁芯。
将E型铁芯插入线圈中并用胶带固定。
用一根4～5m长的双股电源线，一头焊在线圈两端，一头焊上电源插头，消磁器便制作成功。
使用时将消磁器紧贴屏幕，由边缘向中心作圆周运动。
经多次重复后，一边移动消磁器一边后退，离荧光屏3m左右时切断消磁器电源。
彩电一般只需进行1～2次消磁即可。
这种消磁器体积小，使用方便，还可给录音机磁头消磁，一举两得。
电路识图122-AGC、ALC、AFC、ANC、ARC、APC自动控制电路简介自动增益控制电路自动增益控制电路简称AGC电路，AGC是automatic gain control的缩写，自动增益控制电路的作用是：当输入信号电压变化很大时，保持接收机输出电压恒定或基本不变。
具体地说，当输入信号很弱时，接收机的增益大，自动增益控制电路不起作用；当输入信号很强时，自动增益控制电路进行控制，使接收机的增益减小。
AGC电路在家用电器的许多电路中应用广泛。
AGC电路有两种：正向AGC电路；反向AGC电路。
自动电平控制电路自动电平控制电路简称ALC电路，ALC是Automatic Level Control的缩写。
自动电平控制，是针对由于器件本身变化,环境引起工作点变化等,在电路中加入的稳定电平的电路.在一定范围内,ALC电路自动纠正偏移的电平回到要求的数值.。
在实际应用中，常通过使用继电器来达到ALC控制的目的。
自动频率控制电路自动频率控制电路简称AFC电路，AFC是automatic frequency control的缩写。
自动频率控制电路是使输出信号频率与给定频率保持确定关系的自动控制方法。
实现这种功能的电路简称AFC环。
自动噪声消除电路自动噪声消除电路简称ANC电路，ANC是automatic Noise control的缩写。
ANC电路又称自动杂波消除电路，或称为抗干扰电路。
ANC电路主要用来处理全电视信号。
用来消除可能窜入全电视信号中的大幅度窄干扰脉冲。
自动亮度控制电路自动亮度控制电路简称ABC电路，ABC是automatic Briihtness Control的缩写。
彩色电视机亮度通道中设置了自动亮度限制电路。
自动亮度控制电路又称自动亮度限制电路，简称ABL电路，AB是automatic Briihtness Limiting的缩写。
设置自动亮度限制电路可以限制屏幕的整体亮度。
可以限制显像管的束电流，防止屏幕受超量电子束轰击，保护屏幕，并可防止束电流太大而损坏显像管。

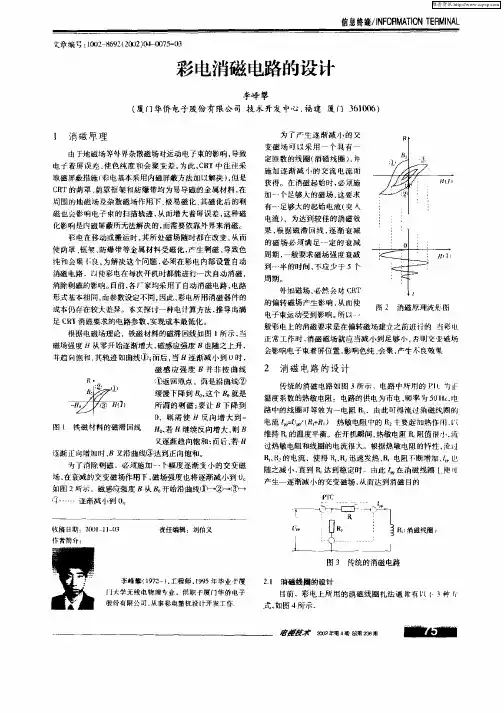

彩色电视机自动消磁电路图
彩色显像管内外的许多铁制部件在使用过程中往往会被磁化而产生杂散磁场, 这些磁场会影响电子束的正常偏转, 导致色纯度和会聚遭到破坏, 直接损害了图像的质量。
因此, 现代彩色电视机都加有自动消磁电路。
自动消磁电路的作用是每次开机时均自动对显像管及周围部件进行消磁。
一种消磁电路如图, 由消磁线圈L串一正温度系数的热敏电阻RH组成, 接在电源整流桥堆前面。
消磁线圈安装在显像管锥体部分的安全防爆箍附近, 热敏电阻常温下阻值约20Ω。
开机时有1A以上的大电流流过L与RH串联支路, 产生很强的交变磁场。
热敏电阻因消耗功率而发热, 使阻值急剧增加导致电流很快衰减(图(b)所示), 相应的交变磁场也由强趋弱。
最后达到平衡状态, 热敏电阻的高阻值维持一最小电流, 而此电流又使热敏电阻维持一最崐小电流, 而此电流又使热敏电阻维持较高的温度而稳定的处于高阻状态。
这个最小的维持电流产生的磁场已足够弱, 不会再影响电子束的正常扫描偏转。
在上述过程中, 显像管及周围部件的剩磁则在由强渐弱的交变磁场中被消去。
