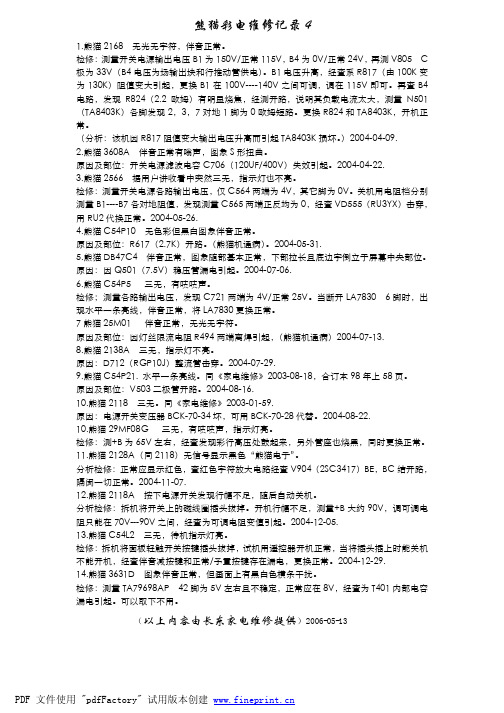

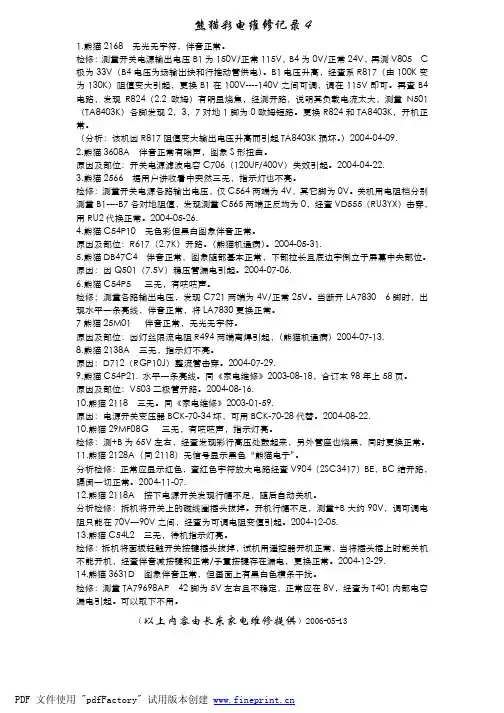

熊猫彩电维修记录41.熊猫2168 无光无字符，伴音正常。

检修：测量开关电源输出电压B1为150V/正常115V，B4为0V/正常24V，再测V805 C极为33V（B4电压为场输出块和行推动管供电）。

B1电压升高，经查系R817（由100K变为130K）阻值变大引起，更换B1在100V----140V之间可调，调在115V即可。

再查B4电路，发现R824（2.2欧姆）有明显烧焦，经测开路，说明其负载电流太大，测量N501（TA8403K）各脚发现2，3，7对地1脚为0欧姆短路。

更换R824和TA8403K，开机正常。

（分析：该机因R817阻值变大输出电压升高而引起TA8403K损坏。

）2004-04-09.2.熊猫3608A 伴音正常有嗡声，图象S形扭曲。

原因及部位：开关电源滤波电容C706（120UF/400V）失效引起。

2004-04-22.3.熊猫2566 据用户讲收看中突然三无，指示灯也不亮。

检修：测量开关电源各路输出电压，仅C564两端为4V，其它脚为0V。

关机用电阻档分别测量B1----B7各对地阻值，发现测量C565两端正反均为0，经查VD555（RU3YX）击穿，用RU2代换正常。

2004-05-26.4.熊猫C54P10 无色彩但黑白图象伴音正常。

原因及部位：R617（2.7K）开路。

（熊猫机通病）。

2004-05-31.5.熊猫DB47C4 伴音正常，图象随部基本正常，下部拉长且底边字倒立于屏幕中央部位。

原因：因Q501（7.5V）稳压管漏电引起。

2004-07-06.6.熊猫C54P5 三无，有吱吱声。

检修；测量各路输出电压，发现C721两端为4V/正常25V。

当断开LA7830 6脚时，出现水平一条亮线，伴音正常，将LA7830更换正常。

7熊猫25M01 伴音正常，无光无字符。

原因及部位：因灯丝限流电阻R494两端离焊引起，（熊猫机通病）2004-07-13.8.熊猫2138A 三无，指示灯不亮。

彩电A3电源电路图说明A3机芯电源最早出现在采用三洋公司的LA7680机芯上，故而得名，因其电路简洁、效率高、易扩展、易维修，现在已被各厂家广泛使用。

R520、R521、R522为起动电阻，R519、C514、R524、V513、T501的（1）、（2）绕组组成正反馈回路，C514为振荡电容。

V553及周边元件、VD515、V511、V512组成稳压控制电路。

R552为取样电阻，V D561为V553的发射极提供基准电压，当电源输出电压过高时，V553、VD515、V511、V512均导通程度增加，使开关管V513的基极被分流，输出电压随之下降；反之，若电源输出电压降低时，V553、VD515、V511、V512均导通程度减少，使开关管V513的基极分流减少，输出电压随之上升。

VD518、VD519、R523组成过压保护电路。

另外VD563也为过压保护。

C515的作用：我们来看如果没有C515会怎样？当某一时刻开关变压器的（1）脚相对（2）脚为正时，一方面（1）脚的电压经R519、C514加到V513的基极，欲使V513饱和，但同时，该电压也经R526加到V512的基极，这样一来，V512饱和导通，而V512饱和导通将迫使V513截止，这就有矛盾了。

再来看加入C515的情况：同样当某一时刻开关变压器的（1）脚相对（2）脚为正，欲使V513饱和，这时该电压也经R526加到V512的基极，但由于有C515的存在，C 515两端的电压不能突变，需经一定时间的延迟，或者说C515有一个充电过程，才会使V512饱和，这样就不会干扰V513的饱和了。

显然，C515容量的大小决定了延迟的时间，这样也会影响V513基极脉冲的占空比，同样也会影响输出电压的大小，根据这一点，有人误认为C515是振荡电容，这显然是不对的。

A3电源维修经验1. C515失效烧开关管2. VD514损坏烧开关管3. VD519损坏+B电压下降4. VD516损坏+B无电压输出5. V511射极电压升高时，如果+B电压也升高，重点查V511 VD5156. V511射极电压升高时，如果+B电压降低，重点查C515 VD5167. V511射极电压降低时，如果+B电压也升高，重点查VD5148. V511射极电压降低时，如果+B电压降低，重点查V511 VD515雷击之A3电源维修法雷击损坏的彩电说好修也好修，说不好修也是有难度，小不留神就引起所换元件再次损坏，并且再次扩大故障范围！实际雷击电视机维修就一个字:查！雷击了那个部位一个不掉的检查！嘿嘿相信大家都怕开机瞬间烧开关管的问题，修A3电源我用2种方法检修没烧过开关管！1 双灯维修法：去掉保险再保险处串个100W灯泡，断开行后再在+B处接个40瓦的灯泡，开机观察100W 灯泡的亮度来判断电源是否正常，如果开关电源正常时，100w的灯泡应该是微亮，此时的+B电压正常V511射极电压降低时，如果+B电压降低，重点查V511 VD5152不装开关管测量初级的三只3极管的电压法：不开关管后通电测量V511 E极19-25V,V512 B极0.4-0.6V，V513 B极0.6-1V ,只要是这个范围就可以放心的装开关管试机了！这2种方法是很好的避免烧开关管的方法，现在我把这几年我修雷击A3电源常见的故障损害元件写出来大家交流一下雷击损坏的彩电有着以下特点：开机瞬间有消磁器工作的声音<是不拆机壳的一种初步判断>，说明保险，全桥，是好的。

彩色电视机开关电源电路解析本文以典型的T3877N为例说明彩色电视机开关电源工作原理，其工作原理框图如图1所示，电路原理图如图2所示。

图2-19 T3877N工作原理框图1 T3877N电路原理图图21.启动与自激振荡启动与自激振荡电路如图2-21所示。

合上电源开关，经VC401整流、C401滤波后得到约+300 V的直流电压，此时V402的③脚输出低电平(0 V)，通过接插件XS201的①脚、R235加到VT450的基极，使VT450截止，光电耦合器V401内的发光二极管及光电三极管均截止。

+300 V电压经启动电阻R404、R405给开关管VT401提供启动电流，VT401的集电极电流增大，开关变压器T401的初级感应出上正下负的感应电压，正反馈绕组L2上感应出下正上负的电压，此电压经407∥C410、R406、R417∥C462加到开关管VT401的基极，使VT401迅速饱和，完成开关电源的启动过程。

(1) VT401维持饱和的过程：在开关管VT401饱和期间，其集电极电流不断增大，因而在开关变压器初级绕组L1上产生的感应电压极性不变，L2上感应电压的极性也不变，依靠L2上的感应电压维持着开关管VT401的饱和导通。

(2) VT401由饱和转为截止的过程：当开关管VT401集电极电流增大到一定程度时，开关变压器T401的磁心饱和，磁通增大变慢甚至不变，开关变压器正反馈绕组的感应电压减小，使开关管VT401的基极电流减小，开关管退出饱和状态并进入放大状态。

随之，集电极电流随基极电流的减小而减小，开关变压器的初级绕组L1的感应电压极性反相，L2的感应电压变成上正下负，经C465、R405、R417∥C462、R406、C410，给开关管VT401的基极提供负电压，使开关管很快进入截止状态。

在开关管截止期间，开关变压器次级各绕组的感应电压经整流、滤波给负载提供+135 V、 +25.6 V、 +28 V、 +28 V四路电压。

液晶电视机电源电路图大全（四款液晶电视机电源电路原理图详解）液晶电视机电源电路图（一）液晶彩电的开关电源主要由交流抗干扰电路、整流滤波电路、功率因数校正电路（多数机型有此电路）、启动电路、开关电源控制电路、稳压电路、保护电路等几部分构成。

1．交流抗干扰电路开关电源两根交流进线上存在共模干扰（两根交流进线上接收到的干扰信号，相对参考点大小相等、方向相同，如电磁感应）和差模干扰（两根交流进线上接收到的干扰信号相对参考点大小相等、方向相反，如电网电压瞬时波动），两种干扰以不同比例同时存在。

开关电源中，整流电路、开关管的电流电压快速上升或下降，电感、电容的电流也迅速变化。

这些都构成电磁干扰源。

为了减少干扰信号通过电网影响其他电子设备的正常工作，也为了减少干扰信号对本机音视频信号的影响，需要在交流进线侧加装线路滤波器，即交流抗干扰电路。

常用交流抗干扰电路如下图所示。

图中，LF1、LF2是共模扼流圈，在一个闭合高导磁率铁心上，绕制两个绕向相同的线圈。

共模电流以相同方向同时流过两个线圈时，两线圈产生的磁通是相同方向的，有相互加强的作用，使每一线圈的共模阻抗提高，共模电流大大减弱，对共模干扰有强的抑制作用；在差模干扰信号作用下，干扰电流产生方向相反的磁通，在铁心中相互抵消，使线圈电感几乎为零，对差模信号没有抑制作用。

LF1、LF2与电容CY1、CY2构成共模干扰抑制网络。

Ll是差模扼流圈，在高导磁率铁心上独立绕线构成，对高频率差模电流和浪涌电流有极高的阻抗，对低频（工频）电流的阻抗极小。

电容Cxl、CX2滤去差模电流，与Ll构成差模干扰抑制网络。

Rl是Cx，、CX2的放电电阻（安全电阻），用于防止电源线拔插时电源线插头长时间带电。

安全标准规定，当正在工作中的电气设备电源线被拔掉时，在2s内，电源线插头两端带电的电压（或对地电位）必须小于原电压的30%。

需要特别提出，电容Cx、CY为安全电容，必须经过安全检测部门认证并标有安全认证标志。
