第一章A3000高级过程控制实验系统概述本章介绍A3000高级过程控制实验系统整个测试平台的构成。
A3000包括物理硬件系统以及配置的软件系统。
第一节总体架构A3000测试平台总体物理系统如图1.1所示，包括控制系统和现场系统，控制系统可有30多种，现场系统可具有现场总线。
总体逻辑结构如图1.2所示。
图1.1 Au3000测试平台物理系统A3000现场系统特性：➢尺寸：1450（毫米宽度）X700（毫米深度）X1950（毫米高度），全不锈钢框架；➢电力：三相接地四线制380V 0%，单相三线制，220V 10%；➢能耗：最大额定用电6kw/h。
自来水120L，可重复使用；A3000控制系统特性：➢尺寸：800(宽度)X60（深度）X1950（高度）。
标准工业机柜；➢电力：单相三线制，220V 10%；➢能耗：最大额定用电1kw/h；第二节测试平台现场系统物理受控系统包括了测试对象单元、供电系统、传感器、执行器（包括变频器及移相调压器），从而组成了一个只需接受外部标准控制信号的完整、独立的现场环境。
下面使用示意图和流程图方式介绍现场系统的结构、原理、操作和维护。
系统必须可靠接地，以防止因动力设备静电积累而造成触电或设备损坏。
一现场系统结构示意图现场系统结构示意图如图1.3所示。
图1.3 现场系统结构示意图总体的测点清单如表1.1所示。
表1.1 整体流程测点清单8 XV-101 电磁阀一支路给水切断光电隔离DO NC9 XV-102 电磁阀二支路给水切断光电隔离DO NC10 AL-101 告警光电隔离DO NC11 FT-101 涡轮流量计一支路给水流量4-20mADC AI0~3m3/h12 FT-102 电磁流量计二支路给水流量4-20mADC AI0~3m3/h13 PT-101 压力变送器给水压力4-20mADC AI150kPa14 LT-101 液位变送器上水箱液位4-20mADC AI 2.5 kPa15 LT-102 液位变送器中水箱液位4-20mADC AI 2.5 kPa16 LT-103 液位变送器下水箱液位4-20mADC AI 2.5 kPa17 LT-104 液位变送器锅炉/中水箱右液位4-20mADC AI0~5kPa18 FV-101 电动调节阀阀位控制4-20mADC AO 0~100%19 GZ-101 调压模块锅炉水温控制4-20mADC AO 0~100%20 U-101 变频器频率控制4-20mADC AO 0~100%注：所列信号类型为原始信号，在控制柜中Pt100经过变送器转换成了4～20mA。

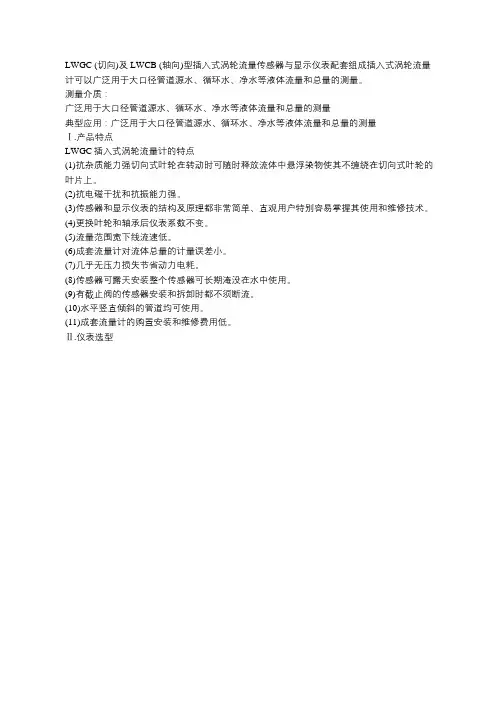

LWGC (切向)及LWCB (轴向)型插入式涡轮流量传感器与显示仪表配套组成插入式涡轮流量计可以广泛用于大口径管道源水、循环水、净水等液体流量和总量的测量。
测量介质：广泛用于大口径管道源水、循环水、净水等液体流量和总量的测量典型应用：广泛用于大口径管道源水、循环水、净水等液体流量和总量的测量Ⅰ.产品特点LWGC插入式涡轮流量计的特点(1)抗杂质能力强切向式叶轮在转动时可随时释放流体中悬浮染物使其不缠绕在切向式叶轮的叶片上。
(2)抗电磁干扰和抗振能力强。
(3)传感器和显示仪表的结构及原理都非常简单、直观用户特别容易掌握其使用和维修技术。
(4)更换叶轮和轴承后仪表系数不变。
(5)流量范围宽下线流速低。
(6)成套流量计对流体总量的计量误差小。
(7)几乎无压力损失节省动力电耗。
(8)传感器可露天安装整个传感器可长期淹没在水中使用。
(9)有截止阀的传感器安装和拆卸时都不须断流。
(10)水平竖直倾斜的管道均可使用。
(11)成套流量计的购置安装和维修费用低。
Ⅱ.仪表选型Ⅲ.技术参数(1)插入深度h被测管道实测内径DN1000mm时插入深度LWGC h= 0.5DN-20mmLWGC h = 0.5DN精确度: ±5%、±2.5%公称压力PN: 1.0 Mpa被测液温度: -20℃~120℃环境温度:-20℃~70℃(2)传感器至显示仪表的距离:若增加信号电缆的长度可达 1000m以上。
所需增的电缆长度应在订货合同或协议书中提出。
(3)对直管段长度的要求:传感器上游直管段长度应不小于20DN 下游直管段长度不应小于7DN 以确保测量精确度。
若直管段长度不能满足此要求可在具备现场标定条件的情况下进行现场标定后采用现场标定的仪表系数KDN。
(4)测量范围Ⅳ.技术要求与结构。
目录1 概述 (1)1.1 产品主要特点 (1)2 工作原理与结构特征 (1)2.1流量计工作原理 (1)2.2 流量计结构 (2)3技术性能指标 (3)3.1精度等级 (3)3.2典型误差曲线 (3)3.3机械性能指标 (4)3.4电气性能指标 (5)4 流量计外形尺寸 (6)5 安装与使用 (7)5.1流量计安装 (7)5.2流量计使用 (7)6检定与故障处理 (12)6.1 检定 (12)6.2 故障处理 (12)7 安全警语 (12)8 维修保养 (12)8.1日常维护和检查周期 (13)8.2加油装置的使用 (13)9 包装、运输及贮存 (13)9.1包装 (13)9.2 运输 (13)9.3贮存 (13)10 开箱检查 (14)11流量计选型 (14)附录一天然气真实相对密度Gr的确定 (15)附录二天然气物理性质表 (16)1 概述JWQZ系列气体智能涡轮流量计是我公司吸取了国内外流量仪表的先进技术，自行设计研发的产品。
该产品集流量、压力、温度检测功能于一体，并能进行压力、温度、压缩因子自动补偿的新一代流量计。
该系列产品因配置流量积算仪型号不同和是否配有压力、温度传感器，可分为普通型气体涡轮流量计和设定型气体涡轮流量计两大类型产品。
本系列产品是石油、化工、电力、冶金、工业锅炉等工业行业的燃气计量和城市天然气、燃气调压站及燃气贸易计量的理想仪表。
本系列产品有隔爆和本安两种防爆型式，经国家防爆电气产品质量监督检验中心(CQST)检定认可，符合国家标准GB 3836.1-2010、GB 3836.2-2010、GB 3836.4-2010有关规定。
隔爆型防爆标志为Ex d ⅡB T4 Gb，本安型防爆标志为Ex ia ⅡB T4 Ga，防护等级为IP65。
本产品执行国家检定规程JJG 1037-2008《涡轮流量计检定规程》和企业标准Q/HJY001-2011《气体涡轮流量计》；并获得了ISO9001质量管理体系认证证书。
LWGY基本型涡轮番量传感器（LWGYA型涡轮番量变送器）（LWGYB型涡轮番量计）（LWGYC型涡轮番量计）使用说明书目录一、概括02二、 LWGY基本型涡轮番量传感器02三、 LWGYA型涡轮番量变送器07四、 LWGYB型涡轮番量计08五、 LWGYC型涡轮番量计09六、 LWGYD型涡轮番量计09七、维修和常有故障22八、运输、储存22九、开箱注意事项22十、订货须知23一、概括LWGY 系列涡轮番量传感器 （以下简称传感器） 鉴于力矩均衡原理， 属于速度式流量仪表。
传感器拥有构造简单、轻盈、精度高、复现性好、反响敏捷，安装保护使用方便等特色。
宽泛用于石油、化工、冶金、供水、制药、环保等行业。
传感器与显示仪表配套使用，合用于丈量关闭管道中无腐化，无纤维、颗粒等杂质，粘度-6 2小于 5× 10 m/s 的液体介质。
二、 LWGY 基本型涡轮番量传感器1．工作原理液体介质流经传感器壳体， 因为叶轮的叶片与流向形成特定的角度， 流体的冲力使叶片拥有转动力矩， 战胜摩擦力矩和流体阻力以后叶片旋转， 在力矩均衡后转速稳固，转速与流速成正比，因为叶片有导磁性，它处于信号检测器的磁场中， 旋转的叶片切割磁力线， 周期性的改变着线圈的磁通量， 进而使线圈两头感觉出电脉冲信号。
信号经过放大器的放大整形， 形成有必定幅度的连续的矩形脉冲波， 可传输至显示仪表， 显示出流体的刹时流量或总量。
在必定流量范围内， 脉冲频次 f 与流经传感器的流体的刹时流量 Q 成正比，流量方程为：Q 3600fk式中：f ——脉冲频次 [Hz] ；k——传感器的仪表系数[1/m 3] 或 [1/L] ；Q ——流体的刹时流量 3或 [L/h] ；[m /h] 3600 ——换算系数；每台传感器的仪表系数 k 略有不一样， 这是由制造厂家经过流量装置实流校验得出，打印于合格证书中。
2．基本参数LWGY □LWGYLWGYA类 型LWGYBLWGYC公 称 通径□□ 说 明基本型： 12VDC 供电，脉冲信号输出，高电平≥ 8V 、 低电平≤。
涡街流量计是综合吸收发达国家先进技术和总结多年研究生产经验的基础上进行精心设计的产品，实现了产品智能化、标准化、系列化、通用化、生产模具化、确保产品质量的美观性。
该产品具有电路先进、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。
温压补偿一体化涡街流量计分类LUCB系列插入式涡街流量计、LUCB系列涡街流量计插入式涡街流量计参数及要求◆测量介质：气体、液体、蒸气◆连接方式：法兰卡装式、法兰式、插入式◆口径规格法兰卡装式口径选择25,32,50,80,10◆法兰连接式口径选择100,150,200◆流量测量范围正常测量流速范围雷诺数1.5×104～4×106；气体5～50m/s;液体0.5～7m/s正常测量流量范围液体、气体流量测量范围见表2；蒸气流量范围见表3◆测量精度1.0级1.5级◆被测介质温度:常温–25℃～100℃，高温–25℃～150℃-25℃～250℃油壬连接式涡街流量计◆输出信号脉冲电压输出信号高电平8～10V低电平0.7～1.3V◆脉冲占空比约50%,传输距离为100m◆脉冲电流远传信号4～20mA,传输距离为1000m◆仪表使用环境温度:-25℃～+55℃湿度:5～90%RH50℃◆材质不锈钢,铝合金◆电源DC24V或锂电池3.6V◆防爆等级本安型iaIIbT3-T6，防护等级IP65原理在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，如右图所示，旋涡列在旋涡发生体下游非对称地排列。
涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。
并可作为流量变送器应用于自动化控制系统中。
涡街流量计是应用流体振荡原理来测量流量的，流体在管道中经过涡街流量变送器时，在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡，旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关，可用下式表示：f=Stv/d式中:f为旋涡的释放频率，Hz；v为流过旋涡发生体的流体平均速度，m/s；d为旋涡发生体特征宽度，m；St为斯特罗哈数，无量纲，它的数值范围为0.14－0.27。
杭州美控自动化技术有限公司更多资讯请扫二维码服务电话：400-152-1718杭州美控自动化技术有限公司U-MIK-LMQ-DYCN3第3版超声波液位计使用说明书前言●感谢您购买本公司产品。
●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。
●在操作之前请仔细阅读本手册，正确使用本产品，避免由于错误操作造成不必要的损失。
●在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。
注意●因本产品的性能和功能会不断改进，本手册内容如有更改，恕不另行通知。
●本公司力求本手册的正确、全面。
如有错误、遗漏，请和本公司联系。
●本产品禁止使用在防爆场合。
版本U-MIK-LMQ-DYCN3第三版2021年1月确认包装内容打开包装箱后，开始操作之前请先确认包装内容。
如发现型号和数量有误或者外观上有物理损坏时，请与本公司联系。
产品清单目录第一章产品概述 (1)1.1产品简介 (1)1.2原理说明 (1)1.3.超声波测液位原理 (1)1.4.量水堰槽的测流量原理 (1)第二章主要技术指标 (3)第三章简易操作说明 (5)3.1.显示界面 (5)3.2.按键功能 (5)3.3.按（SET）进入一级菜单 (5)3.4.设置“4mA流量值”和“20mA流量值” (5)3.5.选择量水堰槽的种类 (6)第四章安装 (7)4.1.明渠流量计外形 (7)4.2.安装探头 (7)4.3.现场明渠堰槽安装实物图 (11)4.4.安装量水堰槽 (14)4.5.电气接线图 (15)第五章设置 (18)5.1.运行模式界面简介 (18)5.2.菜单操作说明 (18)5.3.菜单界面及操作说明 (18)第六章主要功能 (38)第七章量水堰槽 (39)7.1.直角三角堰 (39)7.2.矩形堰 (41)7.3.梯形堰 (42)7.4.巴歇尔槽 (43)第八章错误现象及处理 (46)第九章如何根据回波图形判断现场故障原因 (47)第十章质保及售后服务 (53)第十一章通讯协议 (54)附表一巴歇尔槽构造尺寸 (67)附表二巴歇尔槽水位-流量公式 (68)第一章产品概述第一章产品概述1.1产品简介超声波明渠流量计与量水堰槽配合使用，测量明渠内水的流量。
万丰测控 流量仪表■概述LZ 型系列金属管浮子流量计,采用可变面积式测量原理，应用现代高技术手段及元器件，生产的金属管浮子流量计。
流量计主要由三大基本部分组成：1、测量管体；2、锥形浮子；3、指示器。
浮子的位移量与流量的大小成比例，通过磁耦合系统，以不接触方式，将浮子位移量传给指示器指示出流量的大小。
也可配装不同的转换器，将流量值转换成标准如4-20mA 电远传信号，实现远距离显示、记录、积算和控制等功能。
LZ 型系列金属管浮子流量计，适用于测量液体、气体。
在测量管的设计上针对不同的管道条件、特殊流体的测量要求，配置了多种结构型式的测量管，如保温夹套型、带阻尼器型等。
除了标准的可选外，还可以为用户进行特殊设计，如高压型、高温型等，最大限度的满足用户的要求。
LZ 型系列金属管浮子流量计，在指示器的设计上可以为各种应用场合提供可靠适用的功能组合。
如现场指针指示，LCD 显示瞬时和累积流量等，在指示器供电选择方面有电池供电、24VDC 供电、220V AC 供电，方便用户现场情况进行选择。
LZ 型系列金属管浮子流量计，以其结构简单，使用寿命长、线性刻度、可用于测量液体和气体等优点而得到广泛应用，诸如石油、化工、发电厂、食品工业、制药工业、水处理工业以及其它工业域。
■技术参数：仪表型号 LZ 系列金属管浮子流量计 测量范围 （100%点值）从流量表选择水 20℃ 2.5-150,000L/h空气 1.013bar abs 20℃ 0.07-3000m 3/h量程比 10：1 5：1 精度等级 1.5 2.5 压力损失 见流量表测量管 锥形测量管 孔板测量管 刻度盘分度 依据流量单位划分仪表口径 DN15-DN150 其他口径协商制造法兰连接 DN15-DN50/PN4.0 DN80-DN150/PN1.6 法兰标准 GB/T9119 .10-88 也可按用户提供法兰标准制造如 ANSI B 16.5保温夹套法兰 DN15 DN25/PN4.0 1/2 保温夹套管 ф12特殊类型 高压型、螺纹型和其他特殊型可根据用户要求提供介质粘度 DN15≤5mPa.sDN25～DN150≤250mPa.s介质温度 -80∽200℃ 标准型 0∽85℃ 防腐型 -80∽300℃ 高温型 环境温度 -25∽60℃ 防护等级 IP65电信号输出 输出信号 4-20mA （两线制）线性度 1％温度影响 0.5％/10℃电气接口 M20×1.5 标准型 供电电源 24V DC 标准型 电源消耗 ≤3W限位报警 供电电源 24V DC电源消耗 ≤3W触点容量 3A/220V 工作温度 -25∽60℃ 防爆等级 Exib ⅡCT5 Exd ⅡBT5 防爆关联设备 本安型安全栅LB906■型谱LZ Z 就地指示型D 电远传型口径 DN15 25 50 80 100 150结构型式F10 下进上出型（可以缺省）F11 下进侧出型F12 侧进侧出型F13 右进左出型F14 左进右出型接液材质RR0 0Cr18Ni12Mo2Ti 适用于结构型式 F10型 F11型 F12型 F13型 F14型RR1 1Cr18Ni9Ti 适用于结构型式 F10型 F11型 F12型 F13型 F14型RL 316L 适用于结构型式 F10型 F11型 F12型 F13型 F14型RP PTFE 适用于结构型式 F10型Ti 钛合金适用于结构型式 F10型HC 哈氏合金适用于结构型式 F10型附加结构T 夹套型适用于测量器类型 F10型Z 阻尼型适用于测量器类型 F10型 F11型 F12型 F13型 F14型G 高温型适用于测量器类型 F10型 F11型 F12型 F13型 F14型Y 高压型适用于测量器类型 F10型 F11型 F12型 F13型 F14型指示器 (对于远传4-20mA标准电流信号指示器，可以选择＋HART协议）缺省现场指针显示瞬时流量ES1 24VDC供电，现场指针显示瞬时流量，角位移变送器，远传4-20mA标准电流信号ES2 24VDC供电，现场指针显示瞬时流量，非接触变送器，远传4-20mA标准电流信号K1 带一上限报警点输出K2 带一下限报警点输出K12 带一上限和一下限报警点输出JSB 电池供电， LCD显示瞬时流量和累积流量JSC 240VAC供电，LCD显示瞬时流量和累积流量JSD 24V DC供电，LCD显示瞬时流量和累积流量JSE 24V DC供电，LCD显示瞬时流量和累积流量，远传4-20mA标准电流信号防爆型式缺省普通型方表头Exi 本安防爆型方表头Exd 隔爆型圆表头举例：LZ□-□□□□□□□注：无选择项可以缺省。
A3000高级过程控制系统使用说明和维护手册(版本4.0)用户文件编号：A3000DH017北京华晟经世信息技术有限公司编制安全注意事项 (1)1系统安装 (3)1.1系统规格 (3)1.2布局方式 (5)1.3配电连接和接地 (6)1.4信号线和通讯线连接 (7)2操作和控制 (8)2.1现场系统 (8)2.2过程和电气设备结构和操作 (16)2.3基本控制系统 (32)2.4开始实验 (39)3系统功能 (40)3.1对象数学模型的测定与建立 (40)3.2单回路控制实验 (41)3.3位式控制 (41)3.4计算机控制一般性实验 (42)3.5复杂控制实验 (42)3.6高等控制 (42)3.7自动化网络实验 (43)4报警和保护 (43)5常规维护 (43)本使用手册包括有使用时的操作说明和注意事项。
本使用手册请交给最终用户。
安全注意事项安全注意事项：在安装、操作、维护或检查本系统之前．一定仔细阅读以下安全注意事项，并且要在熟悉设备的知识、安全信息及全部有关注意事项以后使用。
在本使用说明书中，将安全注意事项等级分为“危险”和“注意”。
不正确的操作造成的危险情况，将导致死亡或重伤不正确的操作造成的危险情况，将导致一般或轻微的伤害或造成物体的硬件损坏。
注意：根据情况的不同，“注意”等级的事项也可能造成严重后果。
请遵循两个等级的注意事项，因为它们对于个人安全都是重要的。
1、防止触电测试系统的控制系统供电一般为DC24V，漏电保护器和开关电源的端子上带有220V电压。
正常漏电保护30毫安。
物理受控系统分别引入三相电和单相电，整个现场系统没有任何可以接触到的端子。
正常漏电保护30毫安。
尽管系统经过多层保护，还是请用户注意以下安全事项。
危险当通电或正在运行时，非专业人员不要进行任何维护、维修操作，不要打开机柜后门，接线箱盖子，变频器前盖板，否则会发生触电的危险。
要求现场系统可靠接地。
每隔一定时间，对漏电保护器进行漏电测试试验，即按下测试按钮。
LWGY型涡轮流量计LWGY涡轮流量计使用说明书京制××××××××2010年8月LWGY涡轮流量计是由涡轮流量传感器与显示仪表组成，是本厂采用国外先进技术生产制造的，是液体计量最理想的流量计之一。
流量计具有结构简单、精确度高、安装维修使用方便等特点。
该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。
若与具有特殊功能的显示仪表配套使用，可以进行自动定量控制、超量报警等用途。
1．传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能。
2．结构简单、牢固以及拆装方便。
3．测量范围宽，下限流速低。
4．压力损失小，重复性好，精确度高。
5．具有较高的抗电磁干扰和抗振动能力。
流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电 脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。
在一定的流量范围内，脉冲频率f 与流经传感器的流体的瞬时流量Q 成正比，流量方程为：kf Q ⨯=3600 式中：f ——脉冲频率[Hz]；k ——传感器的仪表系数[1/m 3]，由校验单给出。
若以[1/L]为单位kf Q ⨯=6.3Q——流体的瞬时流量（工作状态下）[m3/h]；3600——换算系数。
每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。
杭州美仪自动化有限公司杭州美仪自动化有限公司第6版涡街流量计使用说明书U-SUP-LUGB-YHCN6前言●感谢您购买本公司产品。
●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。
●在操作之前请仔细阅读本手册，正确使用本产品，避免由于错误操作造成不必要的损失。
●在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。
注意●本手册内容如因功能升级等有修改时，恕不通知。
●本手册内容我们力求正确无误，如果您发现有误，请与我们联系。
●本手册内容严禁转载、复制。
●本产品禁止使用在防爆场合。
版本U-SUP-LUGB-YHCN6第六版2020年12月I确认包装内容打开包装箱后，开始操作之前请先确认包装内容。
如发现型号和数量有误或者外观上有物理损坏时，请与本公司联系。
产品清单产品包装内容II目录第一章产品概述 (1)1.1产品简介 (1)1.2工作原理 (1)1.3技术参数 (2)1.4功能与特点 (5)第二章外形结构尺寸与安装 (7)2.1外形结构与尺寸 (7)2.2安装指南 (8)2.3接线及调试 (10)第三章可测工况流量范围 (12)第四章界面显示 (15)第五章菜单设置 (18)5.1各键功能 (18)5.2主菜单 (18)5.3参数设置菜单 (18)第六章输出形式的设置方法（仅E3使用） (25)第七章线性修正系数的设置方法 (26)第八章维护与检修 (28)8.1故障及排除 (28)第九章质保及售后服务 (29)第十章通讯协议 (30)10.1相关参数 (30)10.2数据格式 (30)10.3数据地址 (30)III10.4特殊传输数据 (31)附录1放大器线路连接图 (32)附录2仪表标定方法 (34)附录3基本公式 (35)IV第一章产品概述-1-第一章产品概述1.1产品简介涡街流量计是一种应用卡门涡街原理的流量计，用于测量液体、气体和蒸汽的流量，也可测量含有微小颗粒、杂质的浑浊液体，广泛应用于石油、化工、制药、造纸、冶金、电力、环保、食品等行业。
L W G B智能涡街流量计说明书西安云仪仪器仪表有限公司Instrument Instrument Co.,Ltd.Xi'an cloud第一部分：概述一.产品的种类和适用范围1．LWGB系列满管型压电式涡街流量仪表2．LWGB系列插入型压电式涡街流量仪表3．LWGE系列满管型电容式涡街流量仪表4．LWGE系列插入型电容式涡街流量仪表5．LWGB/E系列电池供电型涡街流量仪表6．潜水型/分体型涡街流量仪表（协议订货）7．多功能曲线纪录积算仪，带P/T补偿功能、中文液晶显示8．智能流量积算仪，数码管显示LWGB/E型涡街流量仪表广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等)、水和液体（如：水、汽油、酒精、苯类等）的计量和控制.二.工作原理在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街，如图(一)所示。
图(一)旋涡列在旋涡发生体下游非对称地排列。
设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:f=StV/d公式(1)式中：f－发生体一侧产生的卡门旋涡频率St－斯特罗哈尔数（无量纲数）V－流体的平均流速d－旋涡发生体的宽度由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。
其中,斯特罗哈尔数（St）是无因次未知数，图（二）表示斯特罗哈尔数（St）与雷诺数（Re）的关系。
在曲线表中St＝0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。
只要检测出频率f 就可以求得管内流体的流速，由流速V 求出体积流量。
所测得的脉冲数与体积量之比，称为仪表常数（K），见式（2）K＝N/Q（1/m³）公式（2）式中：K＝仪表常数（1/m³）。
N＝脉冲个数Q＝体积流量（m³）三.主要技术指标表(一)公称通径(mm)25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式)公称压力(MPa)DN25-DN2004.0(>4.0协议供货)，DN250-DN3001.6(>1.6协议供货)介质温度(℃)压电式：-40～260，-40～320；电容式：-40～300,-40～400，-40～450（协议订货）本体材料1Cr18Ni9Ti，(其它材料协议供货)允许振动加速度压电式:0.2g 电容式:1.0～2.0g精确度±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS范围度1：6～1：30供电电压传感器：+12V DC，+24V DC；变送器：+12V DC ，+24V DC；电池供电型：3.6V 电池输出信号方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA 压力损失系数符合JB/T9249标准Cd≤2.4防爆标志本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5防护等级普通型IP65潜水型IP68环境条件温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa 适用介质气体、液体、蒸汽传输距离三线制脉冲输出型：≤300m，两线制标准电流输出型(4～20mA)：负载电阻≤750ΩSt0．20．150．1第二部分:仪表口径的确定和安装设计仪表选型是仪表应用中非常重用的工作,仪表选型的正确与否将直接影响到仪表是否能够正常运行.因此用户和设计单位在选用本公司产品时,请仔细阅读本节资料,认真核对流体的工艺参数并随时可与我公司的销售或技术支持部门联系，以确保选型正确。
