电流互感器及电压互感器一、电流互感器（一）CT的简介1、由于电力设备上通过的电流大多数为数值很高的大电流，为了便于测量，采用电流互感器进行变换，其二次侧额定电流值为5A（或1A）。
2、作用：（一次）大电流变换为（二次）小电流（额定值为5A或1A）；隔离作用。
3、电流互感器的极性电流互感器极性的一般采用减极性原则标注，即：一、二次绕组中的电流在铁心中产生的磁通方向相反。
如图所示，则L1与K1为一对同极性端子。
电流互感器在电路中的符号如上图所示，用“TA”来表示,一次绕组一般用一根直线表示，一次绕组和二次绕组分别标记 “*”或者“●”的两个端子为同名端或同极性端。
4、工作特点和要求：1）、一次绕组与高压回路串联，I1只取决于所在高压回路电流，而与二次负荷大小无关。
2）、二次回路不允许开路，否则会产生危险的高电压，危及人身及设备安全。
3）、CT二次回路必须有一点直接接地，防止一、二次绕组绝缘击穿后产生对地高电压，但仅一点接地。
4）、变换的准确性（二）、电流互感器的接线方式电流互感器在电力系统中根据所要测量的电流的不同，就有了不同的接线方式，最常见的有以下几 种，如图所示。
（a）两相星形接线 （b）两相电流差接线 （c）三相星形接 1．两相星形接线：如图（a）所示。
两相星形接线又称不完全星形接线，这种接线只用两组电流互感器，一般测量两相的电流，但通过公共导线，也可测第三相的电流。
主要适用于小接地电流的三相三线制系统，在发电厂、变电所6～10kv馈线回路中，也常用来测量和监视三相系统的运行状况。
2．两相电流差接线如图（b）所示。
两相电流差接线也称为两相交叉接线。
这种接线很少用于测量回路，主要应用于中性点不直接接地系统的保护回路。
3．三相星形接线如图（c）所示。
三相星形接线又称完全星形接线，它是由三只完全相同的电流互感器构成。
由于每相都有电流流过，当三相负载不平衡时，公共线中就有电流流过，此时,公共线是不能断开的，否则就会产生计量误差。
电流互感器和电压互感器选择及计算导则电流互感器和电压互感器是电力系统中常用的测量装置，用于测量和保护电流和电压。
在选择和计算互感器时，需要考虑许多因素，如额定电流、额定电压、准确度等。
本文将详细介绍电流互感器和电压互感器的选择及计算导则。
1.选择电流互感器的额定电流：电流互感器的额定电流应根据所需测量的电流范围来确定。
一般来说，额定电流应略大于实际测量电流的最大值，以保证互感器在额定工作范围内的准确度和稳定性。
2.选择电流互感器的准确度等级：电流互感器的准确度等级决定了测量的准确程度，常见的准确度等级有0.1、0.2、0.5等。
一般来说，对于需要高精度测量的场合，应选择较高的准确度等级。
3.计算电流互感器的一次侧额定电流：一次侧额定电流指的是电流互感器的一次绕组所能承受的最大电流。
根据电流互感器的额定变比和一次侧额定电流可以得到二次侧的额定电流。
4.考虑电流互感器的负载能力：电流互感器的负载能力是指在额定负载时，互感器的二次绕组电压降不超过一定范围。
在选择电流互感器时，需要考虑系统的负载情况，以确保互感器的正常工作。
5.选择电流互感器的阻抗：电流互感器的阻抗决定了互感器的性能和工作条件。
一般来说，电流互感器的阻抗应在一定范围内，以保证互感器的稳定性和准确度。
1.选择电压互感器的额定电压：电压互感器的额定电压应根据实际测量的电压范围来确定。
一般来说，额定电压应略大于实际测量电压的最大值，以保证互感器在额定工作范围内的准确度和稳定性。
2.选择电压互感器的准确度等级：电压互感器的准确度等级决定了测量的准确程度，常见的准确度等级有0.1、0.2、0.5等。
一般来说，对于需要高精度测量的场合，应选择较高的准确度等级。
3.计算电压互感器的一次侧额定电压：一次侧额定电压指的是电压互感器的一次绕组所能承受的最大电压。
根据电压互感器的额定变比和一次侧额定电压可以得到二次侧的额定电压。
4.考虑电压互感器的负载能力：电压互感器的负载能力是指在额定负载时，互感器的二次绕组电流不超过一定范围。
电流互感器和电压互感器的正确使用指南电流互感器的正确使用(1)根据被测电流的大小选择电流互感器的额定电流比，也就是要使电流互感器的初级额定电流大于被测电流。
这是在选择电流互感器中最需要注意的一点。
此外要注意电流互感器的额定电压大小，选择时要与使用它的线路电压相适应。
(2)与电流互感器配套使用的交流电流表应选5安的量程。
通常与电流互感器配套用的此式电流表的刻度是按电流互感器的初级线圈额定电流标度的。
这样的电流表标明了应该配用的电流互感器的额定变流比，在选用这种电流表时，就一定要和相应的电流互感器配套使用。
(3)注意使测量仪表所消耗的功率不要超过电流互感器的额定容量。
(4)电流互感器的初级串联接入被测电路，而它的次级则与测旦仪表连接。
(5)电流互感器次级和铁芯都要可靠地接地。
(6)电流互感器次级绝对不容许开路。
电压互感器的正确使用(1)在选择互感器时，主要根据被测电压的高低选择电压互感器的额定变压比，也就是应该使所选用的电压互感器初级线圈的额定电压大于被测电压。
(2)与电压互感器配套使用的测量仪表一殷应选100 伏的交流电压表。
为了读数方便起见，通常盘式电压表是按所选用电压互感器的初级线圈额定电压刻度的，而在此仪表上标明了所需配用的电压互感器规格。
因此我们选用这种电压表时就一定要选用相应的电压互感器来配套使用。
(3)测量仪表所消耗的功率不要超过电压互感器的额定容量，否则将使互感器误差加大。
(4)电压互感器的初级线圈与被测电压的电路并联，而它的次级线圈则与测量仪表联接。
(5)电压互感器的初级线圈和次级线圈都要按保险丝，以防止意外的短路事故。
电压互感器的次级线圈是不容许短路的，否则互感器将因过热而烧坏。
(6)电压互感器的次级线圈、铁芯和外壳都要可靠地接地，这样，即使在绕组绝缘损纠;时，次级线圈一方对地的电压也不会升高，以前保人身和设备安全。

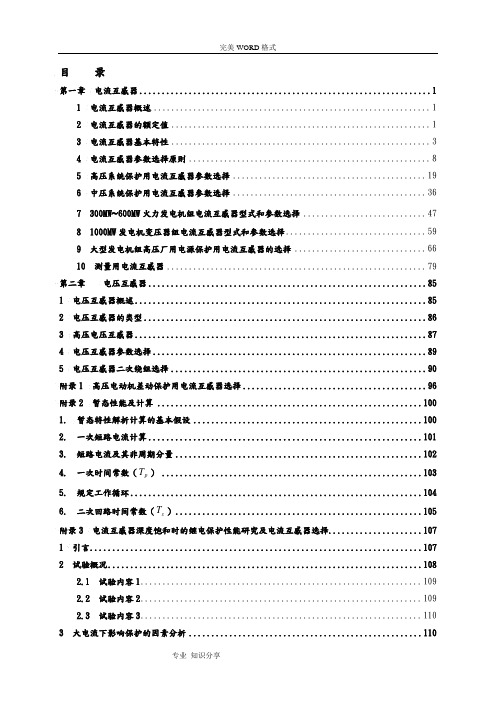

目录第一章电流互感器 (1)1 电流互感器概述 (1)2 电流互感器的额定值 (1)3 电流互感器基本特性 (2)4 电流互感器参数选择原则 (6)5 高压系统保护用电流互感器参数选择 (15)6 中压系统保护用电流互感器参数选择 (31)7 300MW 600MW火力发电机组电流互感器型式和参数选择 (40)8 1000MW发电机变压器组电流互感器型式和参数选择 (50)9 大型发电机组高压厂用电源保护用电流互感器的选择 (57)10 测量用电流互感器 (68)第二章电压互感器 (73)1 电压互感器概述 (73)2 电压互感器的类型 (73)3 高压电压互感器 (74)4 电压互感器参数选择 (76)5 电压互感器二次绕组选择 (77)附录1 高压电动机差动保护用电流互感器选择 (82)附录2 暂态性能及计算 (85)1. 暂态特性解析计算的基本假设 (85)2. 一次短路电流计算 (86)3. 短路电流及其非周期分量 (87)T） (88)4. 一次时间常数（p5. 规定工作循环 (89)T） (90)6. 二次回路时间常数（s附录3 电流互感器深度饱和时的继电保护性能研究及电流互感器选择 (91)1 引言 (91)2 试验概况 (92)2.1 试验内容1 (92)2.2 试验内容2 (93)2.3 试验内容3 (93)3 大电流下影响保护的因素分析 (94)3.1 CT特性以及过饱和系数的影响 (94)3.2 衰减非周期分量的影响 (94)3.3 CT二次回路负担的影响 (95)3.4 保护装置采样率的影响 (96)3.5 保护装置内部小CT的影响 (96)3.6 模数转换（A/D）范围的影响 (96)3.7 保护计算采用的数据窗的影响 (97)3.8 保护原理的影响 (97)3.9 变压器接线方式的影响 (97)3.10 保护定值及CT变比的影响 (98)4 主要结论 (99)5 可行的解决方案 (100)6 电流互感器选择条件 (101)7 结束语 (102)第一章电流互感器1 电流互感器概述电流互感器（current transformer）是将一次回路的大电流成正比的变换为二次小电流以供给测量仪表、继电保护及其它类似电器。
电流互感器和电压互感器选型指南The pony was revised in January 2021目录第一章电流互感器........................................................1 电流互感器概述.....................................................2 电流互感器的额定值.................................................3 电流互感器基本特性.................................................4 电流互感器参数选择原则.............................................5 高压系统保护用电流互感器参数选择...................................6 中压系统保护用电流互感器参数选择...................................7 300MW600MW火力发电机组电流互感器型式和参数选择 ....................8 1000MW发电机变压器组电流互感器型式和参数选择 (50)9 大型发电机组高压厂用电源保护用电流互感器的选择.....................10 测量用电流互感器.................................................. 第二章电压互感器.................................... 错误!未指定书签。
1 电压互感器概述.........................................................2 电压互感器的类型.......................................................3 高压电压互感器.........................................................4 电压互感器参数选择.....................................................5 电压互感器二次绕组选择................................................. 附录1 高压电动机差动保护用电流互感器选择 ................................ 附录2 暂态性能及计算....................................................1. 暂态特性解析计算的基本假设............................................2. 一次短路电流计算......................................................3.短路电流及其非周期分量................................................T）....................................................4.一次时间常数（p5.规定工作循环..........................................................T）................................................6.二次回路时间常数（s附录3 电流互感器深度饱和时的继电保护性能研究及电流互感器选择.............1 引言 ................................................ 错误!未定义书签。
电流互感器和电压互感器选择及计算导则电流互感器和电压互感器是电力系统中常用的测量装置，用于测量电流和电压的变化情况。
在选择和计算电流互感器和电压互感器时，需要考虑多个因素，如测量范围、精度、负载容量、绝缘能力等。
本文将详细介绍电流互感器和电压互感器的选择和计算导则。
1.电流互感器的选择电流互感器用于测量电流的大小。
在选择电流互感器时，需要考虑以下因素：1.1测量范围：根据所需测量电流的大小，选择适合的互感器测量范围。
互感器的测量范围应该大于需要测量的电流范围，通常选择测量范围的1.2倍左右。
1.2精度等级：根据精度要求选择合适的互感器精度等级。
常见的精度等级有0.1级、0.2级、0.5级等，精度等级越高，测量准确度越高。
1.3载流能力：根据被测电路的负载情况选择互感器的载流能力。
互感器的负载能力应大于被测电流的负载能力，以确保测量的准确性和稳定性。
1.4绝缘能力：根据电路的绝缘要求选择互感器的绝缘能力。
互感器的绝缘等级应满足被测电路的绝缘要求，以确保测量过程中的安全性。
2.电流互感器的计算选择合适的电流互感器后，需要进行计算以确定电流互感器的技术参数，如一次参数、二次参数和差动系数等。
以下是电流互感器的计算导则：2.1一次参数计算：一次参数包括一次电流（I1）、一次电流相位（Φ1）和一次负载电阻（Rl）。
根据被测电流的最大值和测量精度要求，计算一次电流的大小，并确定一次电流的相位。
根据一次电流和负载电阻的关系，计算一次负载电阻的大小。
2.2二次参数计算：二次参数包括二次电流（I2）、二次电流相位（Φ2）和二次负载电阻（Rt）。
根据一次电流、一次负载电阻和互感器的变比关系，计算二次电流的大小。
根据二次电流和负载电阻的关系，计算二次负载电阻的大小。
根据测量精度要求，确定二次电流的相位。
2.3差动系数计算：差动系数（Kd）是互感器计算和测量中的重要参数，用于评估互感器的性能。
差动系数表示二次侧电流和一次侧电流的比值，计算公式为：Kd=I2/I1、根据实际测量和计算结果，确定互感器的差动系数。
【最新整理，下载后即可编辑】目录第一章电流互感器 (1)1 电流互感器概述 (1)2 电流互感器的额定值 (1)3 电流互感器基本特性 (2)4 电流互感器参数选择原则 (6)5 高压系统保护用电流互感器参数选择 (15)6 中压系统保护用电流互感器参数选择 (31)7 300MW 600MW火力发电机组电流互感器型式和参数选择 (40)8 1000MW发电机变压器组电流互感器型式和参数选择 (50)9 大型发电机组高压厂用电源保护用电流互感器的选择 (57)10 测量用电流互感器 (68)第二章电压互感器 (73)1 电压互感器概述 (73)2 电压互感器的类型 (73)3 高压电压互感器 (74)4 电压互感器参数选择 (76)5 电压互感器二次绕组选择 (77)附录1 高压电动机差动保护用电流互感器选择 (82)附录2 暂态性能及计算 (85)1. 暂态特性解析计算的基本假设 (85)2. 一次短路电流计算 (86)3.短路电流及其非周期分量 (87)4.一次时间常数（T） (88)p5.规定工作循环 (89)6.二次回路时间常数（T） (90)s附录3 电流互感器深度饱和时的继电保护性能研究及电流互感器选择 (91)1 引言 (91)2 试验概况 (92)2.1 试验内容1 (92)2.2 试验内容2 (93)2.3 试验内容3 (93)3 大电流下影响保护的因素分析 (94)3.1 CT特性以及过饱和系数的影响 (94)3.2 衰减非周期分量的影响 (94)3.3 CT二次回路负担的影响 (95)3.4 保护装置采样率的影响 (96)3.5 保护装置内部小CT的影响 (96)3.6 模数转换（A/D）范围的影响 (96)3.7 保护计算采用的数据窗的影响 (97)3.8 保护原理的影响 (97)3.9 变压器接线方式的影响 (97)3.10 保护定值及CT变比的影响 (98)4 主要结论 (99)5 可行的解决方案 (100)6 电流互感器选择条件 (101)7 结束语 (102)第一章电流互感器1 电流互感器概述电流互感器（current transformer）是将一次回路的大电流成正比的变换为二次小电流以供给测量仪表、继电保护及其它类似电器。
电压与电流互感器该如何选择？电压与电流互感器该如何选择？1电压互感器选择电压互感器选择主要有选用V/V型，还是选用Y/Y/△（开口三角形）型，以及台数与母线测量电压自动切换等问题。
V/V型只提供三相测量线电压，无单相接地报警功能，主要用于小型变配电站。
Y/Y/△（开口三角形）型可以利用开口三角形电压进行单相接地报警，用于大中型变配电站。
采用变电站综合自动化系统后，作为单相接地保护的第二判据。
对于小型变配电站，10kV进出回路比较少，两路进线运行方式为一供一备时，对于单母线分段也可以只设计一台电压互感器，安装在母线隔离柜内，为内部计量提供测量线电压。
因为无论主电源送电或备用电源送电，母联断路器都处于合闸位置，两段母线均带电。
只有在检修一段母线时，电压互感器才断开。
两段母线设计两台电压互感器，如果再设计母线电压自动切换时，二次侧必须设计自动断开断电保护点，否则母线电压自动切换后，100V电压通过电压互感器会使一次侧出现10kV电压。
两路电源进线需要备自投，而且要求来电自恢复时，应设计线路电压互感器，或将电压互感器安装在电源进线柜之前，这两点都需要取得当地供电部门同意。
对于有高压电动机的变配电站，为保证电压互感器故障时高压电动机低电压保护不误动作，应设计两段母线测量电压自动切换。
切换整定时间应小于高压电动机低电压保护的动作时间，对于无高压电动机的变配电站为了保证在电压互感器故障时，电能计量不受到影响也需要设计两段母线测量电压自动切换。
两段母线测量电压自动切换应与电源进线及母联连锁，只有在两路电源进线同时合闸，或有一路电源进线与母联合闸时才允许自动切换。
不应加电压互感器手车位置或隔离开关连锁，否则自动切换无法实现。
V/V型无中性点只能取得线电压，可选用两个单相电压互感器组成。
如果二次侧需要接地时只能将B相接地。
Y/Y型有三相三柱式，三相五柱式与三个单相电压互感器三种形式。
三相三柱式用于高压侧中性点接地的供配电系统。
电流互感器和电压互感器选型指南-讲课目录第一章电流互感器 (1)1 电流互感器概述 (1)2 电流互感器的额定值 (1)3 电流互感器基本特性 (2)4 电流互感器参数选择原则 (6)5 高压系统保护用电流互感器参数选择 (15)6 中压系统保护用电流互感器参数选择 (31)7 300MW 600MW火力发电机组电流互感器型式和参数选择 (40)8 1000MW发电机变压器组电流互感器型式和参数选择 (50)9 大型发电机组高压厂用电源保护用电流互感器的选择 (57)10 测量用电流互感器 (68)第二章电压互感器 (73)1 电压互感器概述 (73)2 电压互感器的类型 (73)3 高压电压互感器 (74)4 电压互感器参数选择 (76)5 电压互感器二次绕组选择 (77)附录1 高压电动机差动保护用电流互感器选择.. 82 附录2 暂态性能及计算 (85)1. 暂态特性解析计算的基本假设 (85)2. 一次短路电流计算 (86)3.短路电流及其非周期分量 (87)4.一次时间常数（T） (88)p5.规定工作循环 (89)6.二次回路时间常数（T） (90)s附录 3 电流互感器深度饱和时的继电保护性能研究及电流互感器选择 (91)1 引言 (91)2 试验概况 (92)2.1 试验内容1 (92)2.2 试验内容2 (93)2.3 试验内容3 (93)3 大电流下影响保护的因素分析 (94)3.1 CT特性以及过饱和系数的影响 (94)3.2 衰减非周期分量的影响 (94)3.3 CT二次回路负担的影响 (95)3.4 保护装置采样率的影响 (96)3.5 保护装置内部小CT的影响 (96)3.6 模数转换（A/D）范围的影响 (96)3.7 保护计算采用的数据窗的影响 (97)3.8 保护原理的影响 (97)3.9 变压器接线方式的影响 (97)3.10 保护定值及CT变比的影响 (98)4 主要结论 (99)5 可行的解决方案 (100)6 电流互感器选择条件 (101)7 结束语 (102)第一章电流互感器1 电流互感器概述电流互感器（current transformer）是将一次回路的大电流成正比的变换为二次小电流以供给测量仪表、继电保护及其它类似电器。
电流互感器在电网中的工作状态见下图。
电网中电流互感器的工作状态2 电流互感器的额定值2.1 额定一次电流标准值单电流变比互感器额定一次电流标准值为：10、12.5、15、20、25、30、40、50、60、75A以及它们十进位倍数或小数，有下标线的是优先值。
多电流变比互感器额定一次电流最小值采用标准值。
2.2 额定二次电流标准值额定二次电流标准值为1A、5A2.3 额定连续热电流额定连续热电流的标准值为额定一次电流。
当规定连续热电流大于额定一次电流时，其优先值为额定一次电流的120%、150%和200%。
2.4 额定输出容量标准值额定输出标准值为：2.5、5、10、15、20、25、30、40、50、60、80、100VA 对一台互感器来说，只有一个额定输出是标准值，并满足标准准确级。
其余额定输出时，可允许是非标准值，但要符合另一个标准准确级。
2.5 温升限值当电流互感器一次电流等于额定连续热电流，且带有对应于额定输出负荷，其功率因数为1时，电流互感器温升应不超过规定限值。
当周围温度高于规定数值时，应将允许温升减去超过的气温值。
当互感器工作地点在海拔1000m以上地区工作时，温升限值按每高出100m减去0.4％（油浸式）或0.5％（干式）。
2.6 短时电流额定值凡带有固定一次绕组或导体的电流互感器应符合以下要求：I：在二次绕组短路情况下，电流互感器在一秒钟内承受（1）额定短时热电流th住且无损伤的一次电流方均根值，以kA表示如下：6.3、8、10、12.5、16、20、25、31.5、40、50、63、80、100。
I：通常为额定短时热电流的2.5倍。
（2）额定动稳定电流dyn套管式电流互感器的短时热电流一般不作规定。
但当变压器额定一次电流小，系统短路电流很大时，应作规定。
2.7 绝缘要求额定工频耐受电压、额定操作冲击耐受电压、额定雷电冲击全波电压、截断雷电冲击耐受电压、多次截断雷电冲击、局部放电量、电容量和介质损耗因数、一次绕组地屏对地绝缘性能、一次段间绝缘性能、二次绕组工频耐受电压及匝间工频耐受电压、产品外绝缘性能、无线电干扰电压性能、传递过电压、主绝缘介质等。
以上绝缘要求执行GB 1208-2006 电流互感器中的规定。
3 电流互感器基本特性3.1 电流互感器型式按下列分类方式，可归纳为：（1）按用途：测量用电流互感器；保护用电流互感器（2）按电压等级：对应不同的电网电压(0.38 kV、0.6 kV、1 kV、3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV、750 kV、1000kV）下使用的电流互感器；（3）按主绝缘介质：油纸绝缘电流互感器；树脂（户内或户外）绝缘电流互感器；气体（SF6）绝缘电流互感器；有机绝缘电流互感器；（4）按电流变换原理：电磁式电流互感器；电子式电流互感器；（5）按安装方式：穿心式电流互感器；支柱式电流互感器；套管式电流互感器；母线式电流互感器；（6）按一次绕组匝数：单匝式电流互感器；多匝式电流互感器；（7）按电流变比：单电流比电流互感器；多电流比电流互感器；多铁芯多电流比电流互感器（同一台互感器具有不同变比的电流互感器）；（8）按二次绕组所在位置：正立式电流互感器；倒置式电流互感器；（9）按使用条件：户内式电流互感器；户外式电流互感器；综上所述，电流互感器的型式有各种各样，但是，每一种型式互感器必须符合国家标准《GB1208-2006电流互感器》要求。
3.2 保护用电流互感器的类型保护用电流互感器分为两大类：（1）P类（P意为保护）电流互感器。
包括PR和PX类。
该类电流互感器的准确限值是由一次电流为稳态对称电流时的复合误差或励磁特性拐点来确定的。
P类及PR类电流互感器的准确级以在额定准确限值一次电流下的最大允许复合误差的百分数标称，标准准确级为：5P、10P、5PR和10PR。
P类及PR类电流互感器在额定频率及额定负荷下，电流误差、相位误差和复合误差应不超过表2-1所列限值。
表2-1 P类及PR类电流互感器误差限值准确级额定一次电流额定一次电流下的相位额定准确限值一次下的电流误差％差电流下的复合误差％±min±crad5P，5PR 10P，10PR ±1±360－1.8－510PR类电流互感器剩磁系数应小于10％，有些情况下应规定sT值以限制复合误差。
发电机和变压器主回路、220kV及以上电压线路宜采用复合误差较小（波形畸变较小）的5P或5PR级电流互感器。
其他回路可采用10P或10PR级电流互感器。
P类及PR类保护用电流互感器能满足复合误差要求的准确限值系数alfK一般可取5、10、15、20和30。
必要时，可与制造部门协商，采用更大的alfK值。
（2）TP类（TP意为暂态保护）电流互感器。
该类电流互感器的准确限值是考虑一次电流中同时具有周期分量和非周期分量，并按某种规定的暂态工作循环时的峰值误差来确定的。
该类电流互感器适用于考虑短路电流中非周期分量暂态影响的情况。
TP类保护用电流互感器能满足短路电流具有非周期分量的暂态过程性能要求的保护用电流互感器。
TP类电流互感器分为以下级别并定义如下：TPS级：低漏磁电流互感器，其性能由二次励磁特性和匝数比误差限值规定。
对剩磁无限制。
TPX级：准确限值规定为在指定的暂态工作循环中的峰值瞬时误差（εˆ）。
对剩磁无限制。
TPY级：准确限值规定为在指定的暂态工作循环中的峰值瞬时误差（εˆ）。
剩磁不超过饱和磁通的10％。
TPZ级：准确限值规定为在指定的二次回路时间常数下，具有最大直流偏移的单次通电时的峰值瞬时交流分量误差（acεˆ）。
无直流分量误差限值要求。
剩磁实际上可以忽略。
3.3 测量用电流互感器的类型测量用电流互感器有一般用途和特殊用途（S类）两类。
测量用电流互感器的额定一次电流为保证二次电流在合适的范围内，可采用复式变比或二次带抽头的电流互感器。
工程中应根据电力系统测量和计量系统的实际需要合理选择互感器类型。
详细要求见11章节。
3.4 多变比电流互感器多变比电流互感器是指在一台电流互感器上，采用一次绕组各段的串联或并联连接，或/和采用二次绕组抽头的方法，获得多种电流比的电流互感器。
当电流互感器有多个二次绕组，且各二次绕组的额定电流比不同时，也称复合变比电流互感器。
测量级和保护级的电流比可以不相同。
（1）一次绕组串并联方式采用一次绕组串联或并联方式，可获得两个成倍数的电流比（见图2-18）。
例：2x600/5A ：一次绕组串联时为600/5A；一次绕组并联时为1200/5A。
一般在66kV及以上电压等级的电流互感器上采用。
对于35kV及以下电压等级由于产品结构布置困难，较少采用。
图2-18 一次绕组串并联方式（2）二次绕组抽头方式二次绕组抽头理论上可以在起未端之间的任意部位，一般常用是中间抽头。
图2-19表示在1/3处抽头的情况。
一般二次绕组抽头方式仅用在测量用电流互感器。
保护级采用抽头获得的电流比会降低保护性能，因此，保护级一般不会采用二次抽头方式获得更小的电流比。
图2-19 二次绕组抽头方式（3）一次绕组串并联和二次绕组抽头方式同时采用同时采用一次绕组串并联和二次绕组抽头方式可获得更多的电流比。
图2-20 一次绕组串并联和二次绕组抽头方式同时采用示例：2x600/5A：一次串并联方式；二次在1/3处抽头方式，获得的电流比见表2-5。
表2-5 多电流比的电流互感器一次绕组连接方式二次绕组连接方式（在1/3处抽头） 二次绕组标志：S1-S2 二次绕组标志：S2-S3 二次绕组标志：S1-S3 一次绕组串联200/5A 400/5A 600/5A 一次绕组并联400/5A 800/5A 1200/5A4 电流互感器参数选择原则4.1 一般规定（1） 额定一次电压和电流1） 电流互感器的额定一次电压应等于或大于回路的额定一次电压。
2）电流互感器的额定一次电流（pn I ）应根据其所属一次设备的额定电流或最大工作电流选择，并应能承受该回路的额定连续热电流（cth I ）、额定短时热电流（th I ）及动稳定电流（dyn I ）。
3）额定一次电流的选择，应使得在额定变流比条件下的二次电流在正常运行和短路情况下，满足该回路保护装置的整定值选择性和准确性要求或满足计量及测量准确性要求。
4）套管式电流互感器的额定一次电流应根据安装的电力变压器容量确定。
