广船电梯电气原理图 (21)

电梯功能及结构图
一、主要是由控制部分、驱动部分及曳引部分组成。

从以上链接地址中可以看出电梯全部结构的组成，区别于卷扬机的是，它有交互性、有舒适且安全的乘坐空间。

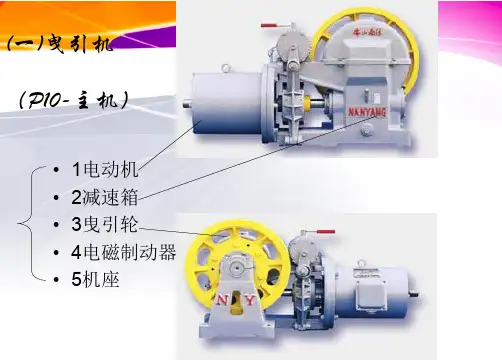

电梯简单理解是这样工作的：它是将动力电能，通过某种变频装置或直接向驱动装置供电，由驱动装置拖动曳引装置，再通过曳引装置上悬挂的钢丝绳拉动井内轿厢做上下运行工作。

所有这些动力驱动是由很多的电气装置、机械装置实现整合工作的。

二、为什么电梯在楼上，而在一楼一按它就会下来呀？
电梯停候在上面某层，当一楼按下外召唤时，实际上简单的理解是一个触点开关，按下去的一瞬间，指令通过井内电线传输到控制柜的主控制板（或信号控制板或PC机控制板或最原始的电梯就是继电器动作），我们以控制板为例，它收到瞬间信号以后再次触动控制板内的固有程序，同时由它输出电梯准备如何响应的指令，分别至外呼灯亮及驱动装置，最后电能直接或间接驱使电机带动变速箱转动，通过钢丝绳与曳引轮的摩擦力带动轿厢向下运行，每一层都有一个平层装置来采集电梯所处位置，当电梯快到一楼时，控制板通过程序输出不同信号来控制驱动装置，使电梯换速到1楼平层开门，实现电梯外召指令。

三、为什么在轿厢里按几楼就会在几楼停呀？
工作方法类同于你提到的第二个问题，只是把外召按钮搬到了轿内，工作运行也相同。

唯一不同的是轿厢指令起动的程序与外召唤不同，程序是独立的，外召唤有上、下按钮，而轿内的没有上、下之分是直达（除非路过的楼外有同方向召唤指令），站在外面按上及下所响应的结果是不同的，这里我不做详解了，相信楼主经常做电梯有感触，当你要下楼时同时按上、下所得到的电梯响应是有区别的，电梯做的功也不同，不利于节能。

20 PLC 扩展单元 CP1W-40EDR 419 PLC CPU 单元 CP1H-XA40DR-A 1 带模拟量I/O18 UR1.UR2 电涌保护器 NU6-II 275V 复合型 417 UV 开关电源 S8JC-15024 116 ZL1.ZL2 单相滤波器 SH440-10 215 7PK1.7PK2 小型继电器 RXM2LB2P7+RXZE1M2C 2 +RXZ410 34-X91 柜内接线端子排 JF5-2.5 220 14 7K01~DJK2 小型继电器 RXM2LB2P7+RXZE1M2C 10 +RXZ410;2只柜备 33-X91 柜内接线端子排 TB-3512 1 13 1K01~6K02 小型继电器 RXM2LB2P7+RXZE1M2C 20 +RXZ410 32-X91 柜内接线端子排 TC-1003 1 12 0KA0 小型继电器 RXM2LB2P7+RXZE1M2C 1 +RXZ410 31-X91 柜内接线端子排 TC-2006 2 11 0KM1.0KM2 总接触器 LC1-D245 M5C+LADN40C 2 30-X91 柜内接线端子排 TC-3003 1 10 0K00~0K03 中间继电器 CAD-32 M7C 4 299X03 柜内单相~36V 插座 AC30-2孔插座 1 9 0CT 电流互感器 LMZJ1-0.5 800/5 1 289X6 柜内单相插座 AC30-3孔插座 1 8 0KV 相序继电器 RM4-TG20 1 279X33 柜内三相插座 AC30-4孔插座 1 7 FU2.FU3 熔断器 RT28N-32X/2P 10A 2 269S01/9E01 柜门开关/柜灯 YBLX19-111/TC40~220V 1/1 6 0F2 熔断器 RT28N-32X/3P 2A 1 25AF1 柜顶扇 Φ200;~380V 1 5 0F1 熔断器 RT28N-32X/3P 10A 1 24H1.H2 指示灯 XB2-EV453/454 1/1 装柜门 4 Q01~Q04 小型断路器 DZ47-60/2P C10 4 230T2 控制变压器 NDK1KVA-220/220 1 3 0Q2.0Q3 小型断路器 DZ47-60/2P C10 2 220T 控制变压器 NDK2KVA-380/220 1 2 HLQ 小型断路器 DZ47-60/3P C50 1 21 PLCI/O 连接电缆 CP1W-CN811 1 1 0Q1 总断路器 NM1-800H/3340 800A 380V 1 序 代 号 名 称 型号 规格 数量备 注 序 代 号 名 称 型号 规格 数量备 注+A1 总电源,PLC 组合控制柜 设计周 峰 标准 审查叶贤送 审定 陈中革 工艺 梅伟峰 日期 2011.6. 名 称电气设备(元件)明细表 图 号 ME 11.20057.4.2 浙江三港起重电器有限公司项 目 ME 2X75t+100/20t 门式起重机 S: 57 m H: 40 m A5 南京蓝昇船舶修造有限公司 河南中原矿山设备有限公司浙江三港起重电器有限公司 质量 比例 张数 7 张次 111-X93 柜内接线端子排 TB-3512 3 11 -X92 柜内接线端子排 TB-3512 3 10-X93 柜内接线端子排 TC-604 1 10 -X92 柜内接线端子排 TC-604 1 9-X93 柜内接线端子排 TC-2006 1 9 -X92 柜内接线端子排 TC-2006 5 89S03/9E03 柜门开关/柜灯 YBLX19-111/TC40~220V 1/1 8 9S02/9E02 柜门开关/柜灯 YBLX19-111/TC40~220V 1/1 7AF3 柜顶扇 Φ200;~380V 1 7 AF2 柜顶扇 Φ200;~380V 1 62UB1.2UB2 制动单元 CDBR-4045B 2 6 1UB1.1UB2 制动单元 CDBR-4045B 2 52U 变频器 AB4A0208 1 5 1U 变频器 AB4A0208 1 42K7.2K8 接触器 LC1-D12 M7C 2 4 1K7.1K8 接触器 LC1-D12 M7C 2 32KA1~2KA7 小型继电器 RXM2LB2P7+RXZE1M2C 8 +RXZ410;1只柜备 3 1KA1~1KA7 小型继电器 RXM2LB2P7+RXZE1M2C 8 +RXZ410;1只柜备 22Q2.2Q3 小型断路器 DZ47-60/4P C10 2 2 1Q2.1Q3 小型断路器 DZ47-60/4P C10 2 1 2Q1断路器 NM1-400S/3300 225A 1 1 1Q1 断路器 NM1-400S/3300 225A 1 序 代 号 名 称 型号 规格 数量备 注 序 代 号 名 称 型号 规格 数量备 注+A2 上小车1#起升控制柜+A2 上小车1#起升控制柜 设计周 峰 标准 审查叶贤送 审定 陈中革 工艺 梅伟峰 日期 2011.6. 名 称电气设备(元件)明细表 图 号 ME 11.20057.4.2 浙江三港起重电器有限公司项 目 ME 2X75t+100/20t 门式起重机 S: 57 m H: 40 m A5 南京蓝升船舶修造有限公司 河南中原矿山设备有限公司浙江三港起重电器有限公司 质量 比例 张数 7 张次 211-X95 柜内接线端子排 TB-3512 3 11 -X94 柜内接线端子排 TB-3512 3 10-X95 柜内接线端子排 TC-1004 1 10 -X94 柜内接线端子排 TB-602 1 9-X95 柜内接线端子排 TC-3006 1 9 -X94 柜内接线端子排 TC-1006 1 89S05/9E05 柜门开关/柜灯 YBLX19-111/TC40~220V 1/1 8 9S04/9E04 柜门开关/柜灯 YBLX19-111/TC40~220V 1/1 7AF5 柜顶扇 Φ200;~380V 1 7 AF4 柜顶扇 Φ200;~380V 1 64UB1.4UB2 制动单元 CDBR-4045B 2 6 3UB 制动单元 CDBR-4045B 1 54U 变频器 AB4A0250 1 5 3U 变频器 AB4A0088 1 44K7.4K8 接触器 LC1-D12 M7C 2 4 3K7.3K8 接触器 LC1-D12 M7C 2 34KA1~4KA7 小型继电器 RXM2LB2P7+RXZE1M2C 8 +RXZ410;1只柜备 3 3KA1~3KA7 小型继电器 RXM2LB2P7+RXZE1M2C 8 +RXZ410;1只柜备 24Q2.4Q3 小型断路器 DZ47-60/4P C10 2 2 3Q2.3Q3 小型断路器 DZ47-60/4P C10 2 1 4Q1断路器 NM1-400S/3300 250A 1 1 3Q1 断路器 NM1-100S/3300 40A 1 序 代 号 名 称 型号 规格 数量备 注 序 代 号 名 称 型号 规格 数量备 注+A5 下小车主起升控制柜+A4 上小车行走控制柜 设计周 峰 标准 审查叶贤送 审定 陈中革 工艺 梅伟峰 日期 2011.6. 名 称电气设备(元件)明细表 图 号 ME 11.20057.4.2 浙江三港起重电器有限公司项 目 ME 2X75t+100/20t 门式起重机 S: 57 m H: 40 m A5 南京蓝昇船舶修造有限公司 河南中原矿山设备有限公司浙江三港起重电器有限公司 质量 比例 张数 7 张次 317 -X97 柜内接线端子排TB-3512 316 -X97 柜内接线端子排TB-4512 115 -X97 柜内接线端子排TC-604 1 15 -X95 柜内接线端子排TB-3512 4 14 -X97 柜内接线端子排TC-2006 1 14 -X95 柜内接线端子排TC-1003 3 13 9S07/9E07 柜门开关/柜灯YBLX19-111/TC40~220V 1/1 13 9S05/9E05 柜门开关/柜灯YBLX19-111/TC40~220V 1/112 AF7 柜顶扇Φ200;~380V 1 12 AF6 柜顶扇Φ200;~380V 111 JF1.JF2 电动夹轨器热继电器3UA59 40-2A 2 11 6U 变频器AB4A0038 1 10 DJK 电动夹轨器油泵接触器LC1-D32 M7C 1 10 6K7.6K8 接触器LC1-D12 M7C 29 DLK 电缆卷筒接触器LC1-D32 M7C 1 9 5K11~5K13 副起升切电阻接触器LC1-D95 M7C 38 7K71.7K81 制动器,风机接触器LC1-D12 M7C 2 8 5K1.5K2 副起升接触器LC1-D95 M7C 2 +LA9-D4002=17 7UB1.7UB2 制动单元CDBR-4045B 2 7 6KA1~6KA7 小型继电器RXM2LB2P7+RXZE1M2C 8+RXZ410;1只柜备6 7U1 变频器AB4A0250 (HD110KW) 1 6 5KA1~5KA5 小型继电器RXM2LB2P7+RXZE1M2C 5+RXZ4105 7KA1~7KA5 中间继电器RXM2LB2P7+RXZE1M2C 6+RXZ410;1只柜备 5 5F 副起升过流继电器TOBE-60/220V 14 DJQ 电动夹轨器断路器DZ47-60/3P C16 1 4 6Q2.6Q3 小型断路器DZ47-60/4P C10 23 DLQ 电缆卷筒断路器DZ47-60/3P C20 1 3 5Q2 小型断路器DZ47-60/2P C10 12 7Q2.7Q3 小型断路器DZ47-60/4P C10 2 2 6Q1 小车断路器NM1-63S/3300 40A 11 7Q1 断路器NM1-400S/3300 250A 1 1 5Q1 副起升断路器NM1-225S/3300 125A 1序代号名称型号规格数量备注序代号名称型号规格数量备注+A7 大车刚腿控制柜+A6 下小车副起升,小车行走组合控制柜设计周峰标准审查叶贤送审定陈中革工艺梅伟峰日期2011.6. 名称电气设备(元件)明细表图号ME 11.20057.4.2浙江三港起重电器有限公司项目ME 2X75t+100/20t 门式起重机S: 57 m H: 40 m A5南京蓝昇船舶修造有限公司河南中原矿山设备有限公司浙江三港起重电器有限公司质量比例张数7 张次 412 -X98 柜内接线端子排TB-3512 311 -X98 柜内接线端子排TB-4512 110 -X98 柜内接线端子排TC-604 1 9 9X2.9X** 单相插座 AC30-3孔/2孔1/1 9 -X98 柜内接线端子排TC-2006 1 8 9SJ 小型断路器DZ47-60/1P C4 1 8 9S08/9E08 柜门开关/柜灯YBLX19-111/TC40~220V 1/17 9S7.9S8 小型断路器DZ47-60/1P C20 2 7 AF8 柜顶扇Φ200;~380V 16 9S4.9S5 小型断路器DZ47-60/1P C32 2 6 7K72.7K82 制动器,风机接触器LC1-D12 M7C 25 9Q3 小型断路器DZ47-60/1P C10 1 5 7UB3.7UB4 制动单元CDBR-4045B 24 9Q2 小型断路器DZ47LE-63/1P C40 0.3A 1 4 7U2 变频器AB4A0165 (HD75KW) 13 9Q5 小型断路器DZ47-60/3P C40 1 3 7KA11~7KA14 中间继电器RXM2LB2P7+RXZE1M2C 5+RXZ410;1只柜备2 9Q4 小型断路器DZ47LE-63/3P C40 0.3A 1 2 7Q5.7Q6 小型断路器DZ47-60/4P C10 21 9Q1 小型断路器DZ47-60/2P C60 1 1 7Q4 断路器NM1-225S/3300 225A 1序代号名称型号规格数量备注序代号名称型号规格数量备注-X901 辅助电源开关盒: NX8-25=1 (装司机室内) +A8 大车柔腿控制柜设计周峰标准审查叶贤送审定陈中革工艺梅伟峰日期2011.6. 名称电气设备(元件)明细表图号ME 11.20057.4.2浙江三港起重电器有限公司项目ME 2X75t+100/20t 门式起重机S: 57 m H: 40 m A5南京蓝昇船舶修造有限公司河南中原矿山设备有限公司浙江三港起重电器有限公司质量比例张数7 张次 54 -9X** 单相插座 AC30-3孔 15 -9X** 单相插座 AC30-3孔 13 -X71 接线端子排TB-3512 54 -X61 接线端子排TB-35125 2 -X71 接线端子排TC-2003 1 3 -X61 接线端子排TC-1003 1 1 7F9~7F14 热继电器3UA59 40-2E6 2 -X61 接线端子排TC-2003 1-X81 大车柔腿接线箱 1 1 -X62 下小车接线箱15 -9X** 单相插座 AC30-3孔 14 -9X** 单相插座 AC30-3孔 1 4 -X61 接线端子排TB-35125 3 -X71 接线端子排TB-35126 3 -X61 接线端子排TC-1003 1 2 -X71 接线端子排TC-2003 1 2 -X61 接线端子排TC-2006 1 1 7F1~7F8 热继电器3UA59 40-2E 8 1 3F1~3F4 热继电器3UA59 40-2D 4序代号名称型号规格数量备注序代号名称型号规格数量备注-X71 大车刚腿接线箱 =1 -X61 上小车接线箱 =1 设计周峰标准审查叶贤送审定陈中革工艺梅伟峰日期2011.6. 名称电气设备(元件)明细表图号ME 11.20057.4.2浙江三港起重电器有限公司项目ME 2X75t+100/20t 门式起重机S: 57 m H: 40 m A5南京蓝昇船舶修造有限公司河南中原矿山设备有限公司浙江三港起重电器有限公司质量比例张数7 张次 620 9HJ 空警灯 ABC-7S /AC20V 1 ☆19 -X901 照明开关盒 NX8-15 (参见另图表) 1☆ 装司机室内18FSY 风速仪 WTF-100(B) 1 ☆ 17 DLS1~DLS2 电缆卷筒限位器 2 电缆卷筒自带 17 9E1 多功能报警器 BC-2 1☆ 装司机室内 16 DJS1.DJS2 电动夹轨器限位器 2电动夹轨器自带 16 A0 联动台 QTC2 (参见另图表) 1 ☆ 装OP320;FSY15 S92~S95 门限位器 YBLX19-111 (IP65) 4 型号选用;整机厂自备 15 制动电阻箱体 700*1800*500 3 ☆ (参见另图表) 14 7S1.7S2大车限位器 LX33-11 (IP65) 2 型号选用;整机厂自备 147R3.7R4 大车柔腿制动电阻 RX20-3KW/40Ω 6 ☆ 每3支并联 13 3S1.3S2.6S1.6S2 小车限位器 LX33-11 (IP65)4型号选用;整机厂自备137R1.7R2 大车刚腿制动电阻 RX20-3KW/52Ω 8 ☆ 每4支并联 12 1S1.2S1.4S1.5S1 升降限位器QGX-B 4型号选用;整机厂自备 126R 下小车行走制动电阻 RX20-3KW/20Ω 1 ☆ 11 F70 超载限制器 QCX-III 2*75t+100/20t;多路 1 型号选用;整机厂自备 115R 下小车副起升电阻器 RT52-225M-6/3Y 1 ☆ 防护型 1010 4R1.4R2 下小车主起升制动电阻 RX20-3KW/130Ω 20 ☆ 每10支并联 9吸顶灯 带防护罩;~220V 节能灯 10 ☆ 93R 上小车行走制动电阻 RX20-3KW/40Ω 3 ☆ 并联 8 9H1~9H10 投光灯 TG85-450W ~220V10☆82R1.2R2 上小车2#钩制动电阻 RX20-3KW/91Ω 14 ☆ 每7支并联 7 9T 隔离变压器 JMB15KVA-380/220.36=500 1☆ 71R1.1R2 上小车1#钩制动电阻 RX20-3KW/91Ω 14☆ 每7支并联 6锚定夹轨限位器 YBLX-ME/8104 6 ☆ 6 7M1~7M14 大车1#~14#电机 YZP 160L-6/11KW 14 S3;JC=40% 5 7PS1.7PS2 检测限位器WLCA12-P1 2☆ 欧姆龙 56M 下小车行走电机 YZP 180L-8/11KW 1 S3;JC=40% 4 上纠偏限位检测装置 扇形盘+连杆件+限位器2 1 ☆ 43M1~3M4 上小车1#~4#行走电机 YZP 160M1-6/5.5KW 4 S3;JC=40% 3上纠偏拉绳编码器 GWS250+GAS60R13E10(L?)A 1 ☆ 35M 下小车副起升电机 YZR 225M-6/30KW 1 S3;JC=40% 2 7E1~7E4 声光报警器BC-3B ~380V4 ☆ 24M 下小车主起升电机 YZP 315S-8/75KW 1 S3;JC=40% 17SB1~7SB4地面急停按钮盒 NPH1-10J (另装红蘑按钮)4 ☆11M.2M上小车1#2#起升电机YZP 280M-8/55KW2 S3;JC=40%序 代 号名 称型号 规格数量备 注 序 代 号名 称型号 规格数量备 注(部分) 其它电气设备 (元件)(部分) 其它电气设备 (元件)设计 周 峰 标准 审查 叶贤送 审定 陈中革 工艺梅伟峰日期2011.6.名 称电气设备(元件)明细表图 号ME 11.20057.4.2浙江三港起重电器有限公司项目ME 2X75t+100/20t 门式起重机S: 57 m H: 40 m A5南京蓝昇船舶修造有限公司 河南中原矿山设备有限公司 浙江三港起重电器有限公司质量比例张数7张次7。

图文解说电梯电气原理知识电梯门锁、检修、抱闸线圈、运行继电器回路1、原理图2、原理说明门锁JMS：在每道厅门和轿门上都设有门电气联锁触点，只有当全部门关闭好后，所有门电气联锁联点闭合，门锁继电器JMS吸合，电梯才能运行。

检修JM：在轿内和轿内都装有检修开关，检修开关拨至检修位时，检修继电器JM吸合，电梯处于检修状态。

抱闸线圈：DZZ在下列四种状态下，抱闸线圈得电，制动器打开：（1）快车上行，即S↑、K↑。

（2）快车下行，即X↑，K↑。

（3）慢车上行，即S↑，M↑。

（4）慢车下行，即X↑、M↑。

电梯开始运行时，因为1A、2A仍未吸合，它们的常闭触点把RZ1短路，所以DZZ得以110V直流电压，电梯启动后经过一段时间延时，1A吸合，使电阻RZ1串联到DZZ线圈中，DZZ两端电压下降至70V左右，称为维持电压。

电容C8的作用是为了DZZ从110V电压降至维持电压时有一个过渡的过程，防止DZZ电压的瞬变而引起误动作。

电阻RZ2构成DZZ的放电回路。

为了防止电梯从快车K转换到慢车M时，DZZ有一个断电的瞬间，所以放入JK延时继电器，从而保证了制动器不会发生两次动作。

运行继电器JYT：当电梯上行接触器S或下行接触器X吸合时，运行继电器JYT吸合，表示电梯在运行之中。

加速与减速延时继电器1、原理图2、原理说明：当司机按下方向按钮启动关门时，通过JYT、1JQ，使J1SA吸合，则时通过R1SA给电容C1SA充电，当电梯开始运行时，JYT↓，J1SA并未立即释放，C1SA通过R1SA对J1SA放电，使J1SA仍吸合一段时间，所以J1SA是延时释放继电器。

当J1SA释放时，一级加速接触器1A吸合，电梯经过降压启动到一级加速后进入稳速快车状态（参看运行回路）。

电梯在快车运行状态时，J2SA、J3SA、J4SA都处于吸合状态，一旦转入慢车，M↑→J2SA延时释放→2A↑→J3SA延时释放→3A↑→J4SA延时释放→4A↑，形成1级、2级、3级减速。

图解：电梯的电气原理（值得收藏）电梯门锁、检修、抱闸线圈、运行继电器回路1、原理图2、原理说明门锁JMS：在每道厅门和轿门上都设有门电气联锁触点，只有当全部门关闭好后，所有门电气联锁联点闭合，门锁继电器JMS吸合，电梯才能运行。

检修JM：在轿内和轿内都装有检修开关，检修开关拨至检修位时，检修继电器JM吸合，电梯处于检修状态。

抱闸线圈：DZZ在下列四种状态下，抱闸线圈得电，制动器打开：（1）快车上行，即S↑、K↑。

（2）快车下行，即X↑，K↑。

（3）慢车上行，即S↑，M↑。

（4）慢车下行，即X↑、M↑。

电梯开始运行时，因为1A、2A仍未吸合，它们的常闭触点把RZ1短路，所以DZZ得以110V直流电压，电梯启动后经过一段时间延时，1A吸合，使电阻 RZ1串联到DZZ线圈中，DZZ两端电压下降至70V左右，称为维持电压。

电容C8的作用是为了DZZ从110V电压降至维持电压时有一个过渡的过程，防止DZZ电压的瞬变而引起误动作。

电阻RZ2构成DZZ的放电回路。

为了防止电梯从快车K转换到慢车M时，DZZ有一个断电的瞬间，所以放入JK延时继电器，从而保证了制动器不会发生两次动作。

运行继电器JYT：当电梯上行接触器S或下行接触器X吸合时，运行继电器JYT吸合，表示电梯在运行之中。

加速与减速延时继电器1、原理图2、原理说明：当司机按下方向按钮启动关门时，通过JYT、1JQ，使J1SA吸合，则时通过R1SA给电容C1SA充电，当电梯开始运行时，JYT↓，J1SA 并未立即释放，C1SA通过R1SA对J1SA放电，使J1SA仍吸合一段时间，所以J1SA是延时释放继电器。

当J1SA释放时，一级加速接触器1A吸合，电梯经过降压启动到一级加速后进入稳速快车状态（参看运行回路）。

电梯在快车运行状态时，J2SA、J3SA、J4SA都处于吸合状态，一旦转入慢车，M↑→J2SA延时释放→2A↑→J3SA延时释放→3A↑→J4SA延时释放→4A↑，形成1级、2级、3级减速。

电梯工作原理及结构图(总4页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除电梯功能及结构图一、主要是由控制部分、驱动部分及曳引部分组成。

从以上链接地址中可以看出电梯全部结构的组成，区别于卷扬机的是，它有交互性、有舒适且安全的乘坐空间。

电梯简单理解是这样工作的：它是将动力电能，通过某种变频装置或直接向驱动装置供电，由驱动装置拖动曳引装置，再通过曳引装置上悬挂的钢丝绳拉动井内轿厢做上下运行工作。

所有这些动力驱动是由很多的电气装置、机械装置实现整合工作的。

二、为什么电梯在楼上，而在一楼一按它就会下来呀？电梯停候在上面某层，当一楼按下外召唤时，实际上简单的理解是一个触点开关，按下去的一瞬间，指令通过井内电线传输到控制柜的主控制板（或信号控制板或PC机控制板或最原始的电梯就是继电器动作），我们以控制板为例，它收到瞬间信号以后再次触动控制板内的固有程序，同时由它输出电梯准备如何响应的指令，分别至外呼灯亮及驱动装置，最后电能直接或间接驱使电机带动变速箱转动，通过钢丝绳与曳引轮的摩擦力带动轿厢向下运行，每一层都有一个平层装置来采集电梯所处位置，当电梯快到一楼时，控制板通过程序输出不同信号来控制驱动装置，使电梯换速到1楼平层开门，实现电梯外召指令。

三、为什么在轿厢里按几楼就会在几楼停呀？工作方法类同于你提到的第二个问题，只是把外召按钮搬到了轿内，工作运行也相同。

唯一不同的是轿厢指令起动的程序与外召唤不同，程序是独立的，外召唤有上、下按钮，而轿内的没有上、下之分是直达（除非路过的楼外有同方向召唤指令），站在外面按上及下所响应的结果是不同的，这里我不做详解了，相信楼主经常做电梯有感触，当你要下楼时同时按上、下所得到的电梯响应是有区别的，电梯做的功也不同，不利于节能。

船舶电气经典12例接线方法值得收藏一、电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。

可参见图1所示连接方法连接。

图1 三相交流电动机Y形和△形接线方法二、三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。

采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。

一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。

其他吹风机应按其铭牌上所标的接法连接。

图2 三相吹风机六个引出端子接线方法三、单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。

因此在接线时，一定要看清铭牌上注明的接线方法。

图为IDD5032型单相电容运转电动机接线方法。

其功率为60W，电容选用耐压500V、容量为4μF的产品。

图3(a)为正转接线，图3(b)为反转接线。

图3 IDD5032型单相电容运转电动机接线方法四、单相电容运转电动机接线图4 JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。

电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。

它的转速为每分钟1400转。

电容选用耐压400~500V、容量8μF的产品。

图4(a)为正转接线，图4(b)为反转接线。

五、单相吹风机接线图5 单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。

采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。

六、Y100LY系列电动机接线目前，Y系列电动机被广泛应用。

Y系列电动机具有体积小、外形美观、节电等优点。

它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、V2相连接，其余3个接线端子U1、V1、W1接电源。

电梯电气原理图电梯电气原理图一．概述不同的电梯，不论采用何种控制方式，总是按轿厢内指令，层站召唤信号要求，向上或向下起动，起行，减速，制动，停站。

电梯的控制主要是指对电梯原动机及开门机的起动，减速，停止，运行方向，指层显示，层站召唤，轿车内指令，安全保护等指令信号进行管理。

操纵是实行每个控制环节的方式和手段。

二．常规继电器控制的典型控制环节1.自动开关门的控制线路自动门机是安装于轿厢顶上，它在带动轿门启闭时，还需通过机械联动机构带动层门与轿门同步启闭。

为使电梯门在启闭过程中达到快，稳的要求，必须对自动门机系统进行速度调节。

当用小型直流伺服电机时，可用电阻串并联方法。

采用小型交流转矩电动机时，常用加涡流制动器的调速方法。

直流电机调速方法简单，低速时发热较少，交流门机在低速时电机发热厉害，对三相电机的堵转性能及绝缘要求均较高。

2. 轿内指令和层站召唤线路轿内操纵箱上对应每一层楼设一个带灯的按钮，也称指令按钮。

乘客入轿厢后按下要去的目的层站按钮，按钮灯便亮，即轿内指令登记，运行到目的层站后，该指令被消除，按钮灯熄灭。

电梯的层站召唤信号是通过各个楼层门口旁的按钮来实现的。

信号控制或集选控制的电梯，除顶层只有下呼按钮，底层只有上呼按钮外，其余每层都有上下召唤按钮。

3.电梯的选层定向控制方法常用的机种如下；手柄开关定向井道分层转换开关定向井道永磁开关与继电器组成的逻辑电路定向机械选层器定向双稳态磁开关和电子数字电路定向电子脉冲式选层装置定向4.电梯的定向，选层线路电梯的方向控制就是根据电梯轿厢内乘客的目的层站指令和各层楼召唤信号与电梯所处层楼位置信号进行比较，凡是在电梯位置信号上方的轿厢内指令和层站召唤信号，令电梯定上行，反之定下行。

方向控制环节必须注意以下几点：轿内召唤指令优先于各层楼召唤指令而定向。

电梯要保持最远层楼乘客召唤信号的方向运行在司机操纵时，当电梯尚未启动运行的情况下，应让司机有强行改变电梯运行方向的可能性在检修状态下，电梯的方向控制由检修人员直接持续揿按轿内操纵箱上或轿厢顶上的方向按钮，电梯才能运行，而当松开方向按钮，电梯即停止。

电梯控制电路Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】主回路1、主回路原理图2、原理说明（1)电梯开始向上启动运行时，快车接触器K吸合，向上方向接触器S吸合。

因为刚启动时接触器1A还未吸合，所以380V通过电阻电抗RQA、XQ接通电动机快车绕阻，使电动机降压起动运行。

（2）约经过2秒左右延时，接触器1A吸合，短接电阻电抗，使电动机电压上升到380V。

电梯再经过一个加速最后达到稳速快车运行状态。

（3）电梯运行到减速点时，上方向接触器S仍保持吸合，而快车K释放，1A释放，慢车M吸合。

因为此时电动机仍保持高速运转状态，电机进入发电制动状态。

如果慢车绕阻直接以380V接入，则制动力矩太强，而使电梯速度急速下降，舒适感极差。

所以必需要分级减速。

最先让电源串联电阻电抗，减小慢车线圈对快速运行电动机的制动力。

经过一定时间，接触器2A吸，短接一部分电阻，使制动力距增加一些。

然后再3A、4A也分级吸合，使电梯速度逐级过渡到稳速慢车运行状态。

（4）电梯进入平层点，S、M、2A、3A、4A同时释放，电动机失电，制动器抱闸，使电梯停止运行。

（相关资料：电动机特性曲线变化）3、动画演示安全回路1、原理图2、原理说明由整流器出来的110V直流电源，正极接通过熔断丝1RD接到02号线，负极通过熔断丝2RD接到01号线。

把电梯中所有安全部件的开关串联一起，控制电源继电器JY，只要安全部件中有任何一只起保护，将切断JY继电器线圈电源，使JY释放。

02号线通过JY继电器的常开点接到04号线，这样，当电梯正常有电时，04号与01号之间应用110V直流电，否则切断04号线，使后面所有通过04号控制的继电器失电。

串联一个电阻RY是起到一个欠电压保护。

大家知道，当继电器线圈得到110V电吸合后，如果110V电源降低到一定范围，继电器线圈仍能维持吸合。

这里，当电梯初始得电时，通过JY常闭触点（15、16）使JY继电器有110V电压吸合，JY一旦吸合，其常闭触点（15、16）立即数开，让电阻RY串入JY线圈回路，使JY在一个维持电压下吸合。
