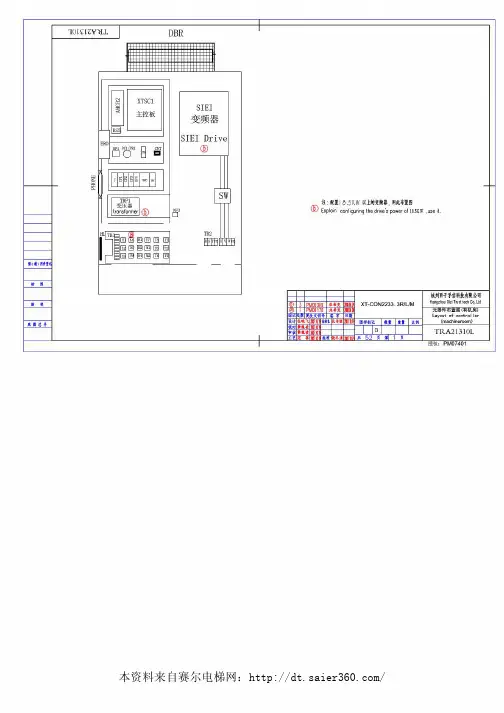

借通用件登记描图描校旧底图总号底图总号目录目录图号文件名称FU3000.VF-IP01主回路FU3000.VF-IP01A 主回路FU3000.VF-IP01B 主回路FU3000.VF-IP02电源及抱闸回路FU3000.VF-IP02A 电源及抱闸回路FU3000+.VF-IP03安全及门锁回路FU3000.VF-IP04门机原理图FU3000.VF-IP05主控电脑板输入回路FU3000.VF-IP06主控电脑板输出回路FU3000.VF-IP07轿顶板FU3000.VF-IP08指令板FU3000.VF-IP08指令板FU3000.VF-IP09召唤显示板FU3000.VF-IP10通讯总图FU3000.VF-IP11并联接线图FU3000.VF-IP12照明及对讲电路FU3000.VF-IP13电梯敷线图FU3000.VF-IP14电缆明细表FU3000.VF-IP15井道开关及消防电缆FU3000.VF-IP16底坑检修盒电缆FU3000.VF-IP17门锁及底坑安全电缆FU3000.VF-IP18厅外呼梯电缆FU3000.VF-IP19随行电缆FU3000.VF-IP20轿厢部分电缆表FU3000.VF-IP21操纵箱接线图FU3000.VF-IP21A操纵箱接线图FU3000.VF-IP21B操纵箱接线图FU3000.VF-IP21C操纵箱接线图FU3000.VF-IP22轿顶板接线图FU3000.VF-IP23UPS电源松闸回路+++++++++++++++++++++++++++++F U 3000+.V F -I P借通用件登记描图描校旧底图总号底图总号签字日期比例重量图样标记共页第页工艺日期签名更改文件号处数标记标准化校对审核设计日期审定C A D主回路(同步)PE主空气开关QF1L21L1L3L23PEN V ML22L2U WL1L2L3U WV KMC RTS XJ V WUPG5V 0V A+A-B+B-PEA+A-B+B-GND VCC FU3000+(+)PBR1R2制动电阻DBRZ+Z-C+C-D+D-Z+Z-C+C-D+D-F U 3000+.V F -I P 01FU3000+.VF-IP015L33L21L16T34T22T132222131KFX KFX 相序继电器运行接触器封星接触器主电动机脉冲编码器M C T C -P G -E**有机房时，QF1放置在机房配电箱中。
自动扶梯电气元件代号说明代号名称代号名称SETR上出入口安全开关(右)KPH相位继电器SETL上出入口安全开关(左)SPU.SPD钥匙上.下行方向给定信号SCTR上梳齿板安全开关(右)KMP热继电器SCTL上梳齿板安全开关(左)KSA安全继电器SSTR上围裙板安全开关(右)KBL示警继电器SSTL上围裙板安全开关(左)KMO加油继电器SDCB驱动链断链开关KEB抱闸继电器SBST上梯级断裂开关KEB2附加制动器控制用继电器SFP风扇罩开关FA1自动空气开关SEBR下出入口安全开关(右)FA2~FA5自动空气开关SEBL下出入口安全开关(左)RP1制动经济电阻SCBR下梳齿板安全开关(右)RP2制动器放电电阻SCBL下梳齿板安全开关(左)ABS1附加制动器开关NC接点SSBR下围裙板安全开关(右)ABS2附加制动器开关NO接点SSBL下围裙板安全开关(左)YB2附加制动器电磁铁SHBR曳引链断链开关(右)MBW1电动机左闸瓦磨损检测开关SHBL曳引链断链开关(左)MBW2电动机右闸瓦磨损检测开关SBSB下梯级断裂开关MB1电动机左闸瓦打开检测开关SLK运行方向钥匙开关MB2电动机右闸瓦打开检测开关SST SSB上.下停止安钮XS1.XS2三角插座DISP显示屏XS3.XS4两脚插座SIU SID检修上.下按钮TCL变压器SISF检修急停按钮LI挡板SIT SIB上.下检修插座L2挡板SNT SNB上.下非检修插座SAPM1曳引机测速接近开关SSFT.SSFB上下急停按钮SAPM2曳引机测速接近开关ELE进出口照明日光灯SAPR右扶手测速接近开关BL电铃SAPL左扶手测速接近开关M3~曳引机STEPB上梯级丢失检测速接近开关YB曳引机制动器STEPB下梯级丢失检测速接近开关OTP电动机热保护DC24V稳压源OSP电动机超速保护RP3ET13电动机增加电阻MO~自动润滑电机上头部光电传感器OL液位开关下头部光电传感器QM空气开关S1主电源开关CPM2B微机板KMS.KMF Y型接法上.下行接触器KMU.KMD三角形接法上.下行接触器。

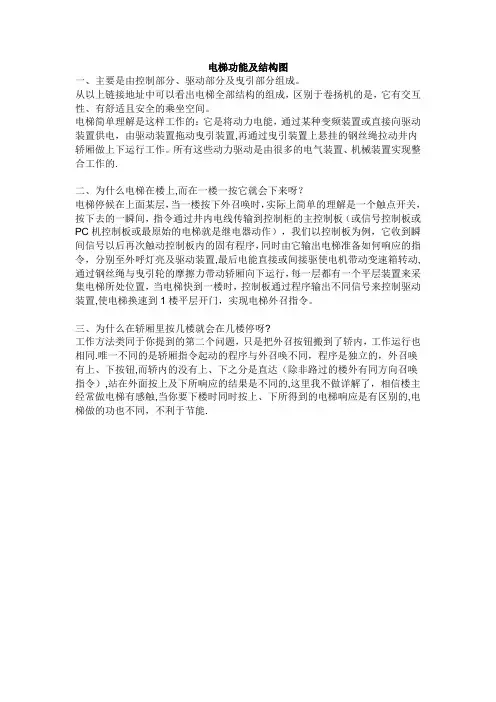

电梯功能及结构图
一、主要就是由控制部分、驱动部分及曳引部分组成.
从以上链接地址中可以瞧出电梯全部结构得组成,区别于卷扬机得就是，它有交互性、有舒适且安全得乘坐空间。
电梯简单理解就是这样工作得：它就是将动力电能，通过某种变频装置或直接向驱动装置供电，由驱动装置拖动曳引装置,再通过曳引装置上悬挂得钢丝绳拉动井内轿厢做上下运行工作。
所有这些动力驱动就是由很多得电气装置、机械装置实现整合工作得.
二、为什么电梯在楼上,而在一楼一按它就会下来呀?
电梯停候在上面某层,当一楼按下外召唤时，实际上简单得理解就是一个触点开关，按下去得一瞬间，指令通过井内电线传输到控制柜得主控制板（或信号控制板或ＰＣ机控制板或最原始得电梯就就是继电器动作)，我们以控制板为例，它收到瞬间信号以后再次触动控制板内得固有程序,同时由它输出电梯准备如何响应得指令，分别至外呼灯亮及驱动装置，最后电能直接或间接驱使电机带动变速箱转动，通过钢丝绳与曳引轮得摩擦力带动轿厢向下运行，每一层都有一个平层装置来采集电梯所处位置，当电梯快到一楼时,控制板通过程序输出不同信号来控制驱动装置，使电梯换速到1楼平层开门,实现电梯外召指令。
三、为什么在轿厢里按几楼就会在几楼停呀？
工作方法类同于您提到得第二个问题,只就是把外召按钮搬到了轿内，工作运行也相同。
唯一不同得就是轿厢指令起动得程序与外召唤不同，程序就是独立得，外召唤有上、下按钮,而轿内得没有上、下之分就是直达（除非路过得楼外有同方向召唤指令)，站在外面按上及下所响应得结果就是不同得，这里我不做详解了，相信楼主经常做电梯有感触,当您要下楼时同时按上、下所得到得电梯响应就是有区别得,电梯做得功也不同，不利于节能。
电梯工作原理及结构图(总4页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除电梯功能及结构图一、主要是由控制部分、驱动部分及曳引部分组成。
从以上链接地址中可以看出电梯全部结构的组成，区别于卷扬机的是，它有交互性、有舒适且安全的乘坐空间。
电梯简单理解是这样工作的：它是将动力电能，通过某种变频装置或直接向驱动装置供电，由驱动装置拖动曳引装置，再通过曳引装置上悬挂的钢丝绳拉动井内轿厢做上下运行工作。
所有这些动力驱动是由很多的电气装置、机械装置实现整合工作的。
二、为什么电梯在楼上，而在一楼一按它就会下来呀？电梯停候在上面某层，当一楼按下外召唤时，实际上简单的理解是一个触点开关，按下去的一瞬间，指令通过井内电线传输到控制柜的主控制板（或信号控制板或PC机控制板或最原始的电梯就是继电器动作），我们以控制板为例，它收到瞬间信号以后再次触动控制板内的固有程序，同时由它输出电梯准备如何响应的指令，分别至外呼灯亮及驱动装置，最后电能直接或间接驱使电机带动变速箱转动，通过钢丝绳与曳引轮的摩擦力带动轿厢向下运行，每一层都有一个平层装置来采集电梯所处位置，当电梯快到一楼时，控制板通过程序输出不同信号来控制驱动装置，使电梯换速到1楼平层开门，实现电梯外召指令。
三、为什么在轿厢里按几楼就会在几楼停呀？工作方法类同于你提到的第二个问题，只是把外召按钮搬到了轿内，工作运行也相同。
唯一不同的是轿厢指令起动的程序与外召唤不同，程序是独立的，外召唤有上、下按钮，而轿内的没有上、下之分是直达（除非路过的楼外有同方向召唤指令），站在外面按上及下所响应的结果是不同的，这里我不做详解了，相信楼主经常做电梯有感触，当你要下楼时同时按上、下所得到的电梯响应是有区别的，电梯做的功也不同，不利于节能。
电梯功能及结构图
一、主要是由控制部分、驱动部分及曳引部分组成。
从以上链接地址中可以看出电梯全部结构的组成，区别于卷扬机的是，它有交互性、有舒适且安全的乘坐空间。
电梯简单理解是这样工作的：它是将动力电能，通过某种变频装置或直接向驱动装置供电，由驱动装置拖动曳引装置,再通过曳引装置上悬挂的钢丝绳拉动井内轿厢做上下运行工作。
所有这些动力驱动是由很多的电气装置、机械装置实现整合工作的.
二、为什么电梯在楼上,而在一楼一按它就会下来呀？
电梯停候在上面某层，当一楼按下外召唤时，实际上简单的理解是一个触点开关，按下去的一瞬间，指令通过井内电线传输到控制柜的主控制板（或信号控制板或PC机控制板或最原始的电梯就是继电器动作），我们以控制板为例，它收到瞬间信号以后再次触动控制板内的固有程序，同时由它输出电梯准备如何响应的指令，分别至外呼灯亮及驱动装置,最后电能直接或间接驱使电机带动变速箱转动,通过钢丝绳与曳引轮的摩擦力带动轿厢向下运行，每一层都有一个平层装置来采集电梯所处位置，当电梯快到一楼时，控制板通过程序输出不同信号来控制驱动装置,使电梯换速到1楼平层开门，实现电梯外召指令。
三、为什么在轿厢里按几楼就会在几楼停呀?
工作方法类同于你提到的第二个问题，只是把外召按钮搬到了轿内，工作运行也相同.唯一不同的是轿厢指令起动的程序与外召唤不同，程序是独立的，外召唤有上、下按钮,而轿内的没有上、下之分是直达（除非路过的楼外有同方向召唤指令）,站在外面按上及下所响应的结果是不同的,这里我不做详解了，相信楼主经常做电梯有感触,当你要下楼时同时按上、下所得到的电梯响应是有区别的,电梯做的功也不同，不利于节能.。
电梯电气原理图电梯电气原理图一．概述不同的电梯，不论采用何种控制方式，总是按轿厢内指令，层站召唤信号要求，向上或向下起动，起行，减速，制动，停站。
电梯的控制主要是指对电梯原动机及开门机的起动，减速，停止，运行方向，指层显示，层站召唤，轿车内指令，安全保护等指令信号进行管理。
操纵是实行每个控制环节的方式和手段。
二．常规继电器控制的典型控制环节1.自动开关门的控制线路自动门机是安装于轿厢顶上，它在带动轿门启闭时，还需通过机械联动机构带动层门与轿门同步启闭。
为使电梯门在启闭过程中达到快，稳的要求，必须对自动门机系统进行速度调节。
当用小型直流伺服电机时，可用电阻串并联方法。
采用小型交流转矩电动机时，常用加涡流制动器的调速方法。
直流电机调速方法简单，低速时发热较少，交流门机在低速时电机发热厉害，对三相电机的堵转性能及绝缘要求均较高。
2. 轿内指令和层站召唤线路轿内操纵箱上对应每一层楼设一个带灯的按钮，也称指令按钮。
乘客入轿厢后按下要去的目的层站按钮，按钮灯便亮，即轿内指令登记，运行到目的层站后，该指令被消除，按钮灯熄灭。
电梯的层站召唤信号是通过各个楼层门口旁的按钮来实现的。
信号控制或集选控制的电梯，除顶层只有下呼按钮，底层只有上呼按钮外，其余每层都有上下召唤按钮。
3.电梯的选层定向控制方法常用的机种如下；手柄开关定向井道分层转换开关定向井道永磁开关与继电器组成的逻辑电路定向机械选层器定向双稳态磁开关和电子数字电路定向电子脉冲式选层装置定向4.电梯的定向，选层线路电梯的方向控制就是根据电梯轿厢内乘客的目的层站指令和各层楼召唤信号与电梯所处层楼位置信号进行比较，凡是在电梯位置信号上方的轿厢内指令和层站召唤信号，令电梯定上行，反之定下行。
方向控制环节必须注意以下几点：轿内召唤指令优先于各层楼召唤指令而定向。
电梯要保持最远层楼乘客召唤信号的方向运行在司机操纵时，当电梯尚未启动运行的情况下，应让司机有强行改变电梯运行方向的可能性在检修状态下，电梯的方向控制由检修人员直接持续揿按轿内操纵箱上或轿厢顶上的方向按钮，电梯才能运行，而当松开方向按钮，电梯即停止。
