钢结构工程质量检查表

  • 格式：pdf
  • 大小：78.18 KB
  • 文档页数：5

下载文档原格式

  / 5

合集下载

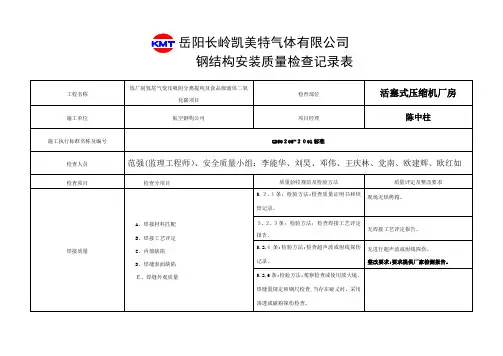

钢结构检查记录表

钢结构检查记录表
检查项目
检查分项目
质量验收规范及检验方法
质量评定及整改要求
焊接质量
Ａ、焊接材料匹配
Ｂ、焊接工艺评定
Ｃ、内部缺陷
Ｄ、焊缝表面缺陷
E、焊缝外观质量
5．2.1条;检验方法:检查质量证明书和烘焙记录。
现场无烘烤箱。
5.２.3条;检验方法：检查焊接工艺评定报告。
无焊接工艺评定报告。
5.2.4条;检验方法：检查超声波或射线探伤记录。
整改要求:梁柱连接要求添加连接板；地角螺栓要求防腐处理。
零件及部件加工质量
A、矫正或成型
Ｂ、材料规格尺寸
C、钢材表面质量
7.3.1条、7.３．2条；检验方法:检查制作工艺报告和施工记录；
部分横梁加工不符合设计要求，加工尺寸短。
整改要求:拿出方案请监理确认后整改。
基础验收
A、支承面标高（±3．０）和水平高
整改要求：
1）、梁柱连接存在不到位,要求添加连接板。
2)、地角螺栓需要防腐。
零件及部件加工质量
A、矫正或成型
Ｂ、材料规格尺寸
C、钢材表面质量
7.3．1条、7.3.２条；检验方法：检查制作工艺报告和施工记录;
管廊横梁一根是拼接，不合要求。
整改要求：按监理的要求更换。
基础验收
Ａ、支承面标高（±3.0）和水平高
B、地脚螺栓
C、主体结构尺寸(１０.3.4条）
D、主体结构表面(10.3.1２条）
10.３.4条；检验方法：采用经纬仪、全站仪等测量。
1０.3.１2条，钢结构表面应干净，结构主要表面不应有疤痕、泥沙等污垢；检验方法:观察检查。
B、涂层厚度（14.2.2条)
１4.2.3条;构件表面不应误漆、漏涂，涂层不应脱皮和返锈等。涂层应均匀、无明显皱皮、流坠、针眼和气泡等。

钢结构安装允许偏差检查表

钢结构安装允许偏差检查表
墙板相邻板下端错位
6
6
现场焊缝间隙
无垫板间隙
0、+3
尺量
有垫板间隙
-2、+3
注：实际偏差应是测10点以上的最大正负偏差值。
建筑面积：M2层数：监理单位；
பைடு நூலகம்检查日期： 年 月 日
钢结构工程观感质量检查表
工程名称：施工单位：
项目
检查结果
项目
检查结果
焊条合格证
防
火
涂
料
漏涂
焊
缝
质
量
裂缝
误涂
焊瘤
涂层闭合
气孔
涂层空鼓
夹渣
裂缝
咬边
凹陷
弧坑
粉化
焊渣
浮浆
防
腐
涂
料
脱皮
压
型
金
属
板
安
装
平整
皱皮
顺直
针眼
无污物
气泡
搭接、支承长度
流坠
锚固
漏涂
返锈
厚度
注：检查结果应是检查若干点中观感最差的点的记录。
建筑面积：M2层数：监理单位；
检查日期： 年 月 日

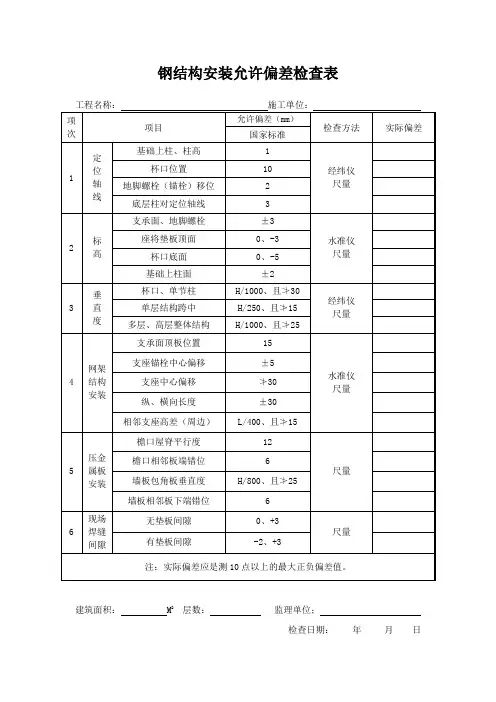

钢结构安装允许偏差检查表
工程名称：施工单位：
项次
项目
允许偏差（mm）
检查方法
实际偏差
国家标准
1
定
位
轴
线
基础上柱、柱高
1
经纬仪
尺量
杯口位置
10
地脚螺栓（锚栓）移位
2
底层柱对定位轴线
3
2
标
高
支承面、地脚螺栓
±3
水准仪
尺量

钢结构工程检验批质量验收记录表

钢结构工程检验批质量验收记录表

钢结构工程检验批质量验收记录表旁站监理方案本文介绍了钢结构零部件加工工程的检验批质量验收记录表，以及钢构件组装工程检验批质量验收记录表。

其中，钢结构天桥和吊车梁（桁架）是本文中需要进行验收的两个部位。

钢结构零部件加工工程检验批质量验收记录表中，需要检验的内容包括材料品种、规格、钢材复验、切面质量、矫正和成型、边缘加工和制孔等方面。

具体的验收标准和规定在表格中有详细说明。

钢构件组装工程检验批质量验收记录表中，需要检验的内容包括焊接H型钢接缝、焊接H型钢精度、焊接组装精度、顶紧接触面、轴线交点错位、焊缝坡口精度、铣平面保护和外形尺寸等方面。

同样，具体的验收标准和规定在表格中有详细说明。

在进行验收时，需要由专业工长（施工员）进行检查评定，并由施工单位进行检查评定记录。

如果符合验收标准和规定，则为合格，否则为不合格。

最后，本文提供了监理（建设）单位验收结论的空白表格，需要由专业监理工程师进行填写，并由建设单位项目专业技术负责人进行签字确认。

总之，本文提供了一份完整的钢结构零部件加工工程和钢构件组装工程的验收记录表格，有助于确保工程质量的合格性。

项目经理XXX加强分包项目经理施工执行标准名称及编号为《钢结构工程施工质量验收规范》（GB-2001）。

其中，多层板叠螺栓孔第9.2.1条规定施工单位检查评定记录监理（建设）单位验收记录通过率应达标。

经检查，主控项目符合要求，一般项目抽样检查均符合设计及规范要求。

针对涂料性能第4.9.1条，涂装基层验收、涂层厚度、涂料质量、表面质量、附着力测试、标志等方面的验收，施工单位检查评定记录应符合设计标准要求。

经检验，涂层符合要求，无结皮、结块、误涂、漏涂，标志清晰。

施工班组长表示主控项目检验合格，一般项目抽样检验符合设计及规范要求。

针对钢结构防火涂料涂装工程的验收，施工单位检查评定记录应符合《钢结构工程施工质量验收规范》（GB-2001）的规定。

涂层表面质量的验收应符合第14.3.6条。

钢结构零部件加工工程检验批质量验收记录表工程文档范本

钢结构零部件加工工程检验批质量验收记录表工程文档范本
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
材料品种、规格
Байду номын сангаас第4.2.1条
2
钢材复验
第4.2.2条
3
切面质量
第7.2.1条
4
矫正和成型
第7.3.1条
第7.3.2条
5
边缘加工
第7.4.1条
6
制孔
第7.6.1条
一般项目
1
材料规格尺寸
第4.2.3条
第4.2.4条
2
钢材表面外观质量
第4.2.5条
3
切割精度
第7.2.2条
第7.2.3条
4
矫正质量
第7.3.3条
第7.3.4条
第7.3.5条
5
边缘加工精度
第7.4.2条
6
制孔精度
第7.6.2条
第7.6.3条
施工单位检查评定结果
专业工长(施工员)
施工班组长
项目专业质量检查员：年月日
监理(建设)单位验收结论
专业监理工程师
(建设单位项目专业技术负责人)：年月日
钢结构零、部件加工工程检验批质量验收记录表
GB50205-2001(I)GD2401066□□
GD2402025□□
单位(子单位)工程名称
分部(子分部)工程名称
验收部位
施工单位
项目经理
分包单位
分包项目经理
施工执行标准名称及编号
《钢结构工程施工质量验收规范》(GB50205-2001)
施工质量验收规范的规定

钢结构施工检查记录表(1-24)

钢结构施工检查记录表(1-24)

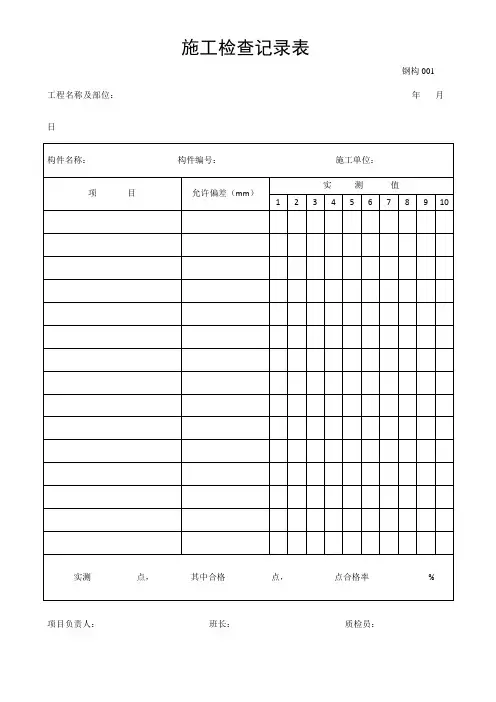

施工检查记录表钢构001 工程名称及部位：年月日项目负责人：班长：质检员：零部件切割加工施工检查记录表工程名称及部位：年月日钢构002项目负责人：班长：质检员：钢构件组装、焊接H型钢施工检查记录表工程名称及部位：年月日钢构003项目负责人：班长：质检员：焊接连接制作组装质量施工检查记录表工程名称及部位：年月日钢构004项目负责人：班长：质检员：单层钢柱制作外形尺寸施工检查记录表工程名称及部位：年月日钢构005项目负责人：班长：质检员：钢桁架制作外形尺寸施工检查记录表工程名称及部位：年月日钢构006项目负责人：班长：质检员：焊接实腹梁外形尺寸施工检查记录表工程名称及部位：年月日钢构007项目负责人：班长：质检员：多节钢柱制作外形尺寸施工检查记录表工程名称及部位：年月日钢构008项目负责人：班长：质检员：钢平台、钢梯和防护栏杆外型尺寸施工检查记录表工程名称及部位：年月日钢构009项目负责人：班长：质检员：墙架、檩条、支撑系统外型尺寸施工检查记录表工程名称及部位：年月日钢构010项目负责人：班长：质检员：压型金属板制作施工检查记录表工程名称及部位：年月日钢构011项目负责人：班长：质检员：构件焊接施工检查记录表工程名称及部位：年月日钢构012项目负责人：班长：质检员：构件涂装隐蔽工程施工检查记录表工程名称及部位：年月日钢构013项目负责人：班长：质检员：钢构件预拼装施工检查记录表工程名称及部位：年月日钢构014项目负责人：班长：质检员：主体结构安装施工检查记录表工程名称及部位：年月日钢构015项目负责人：班长：质检员：多层及高层钢结构中构件安装检查记录表工程名称及部位：年月日钢构016项目负责人：班长：质检员：钢结构普通紧固件连接施工检查记录工程名称及部位：年月日钢构017项目负责人：班长：质检员：高强度螺栓连接施工检查记录工程名称及部位：年月日钢构018项目负责人：班长：质检员：钢平台、钢梯和防护栏杆安装施工检查记录表工程名称及部位：年月日钢构019项目负责人：班长：质检员：墙架、檩条等次要构件安装施工检查记录表工程名称及部位：年月日钢构020项目负责人：班长：质检员：压型金属板安装施工检查记录表工程名称及部位：年月日钢构021项目负责人：班长：质检员：钢管构件制作外形尺寸施工检查记录表工程名称及部位：年月日钢构022项目负责人：班长：质检员：金属门窗（涂色镀锌钢板门窗）安装施工检查记录表工程名称及部位：年月日钢构023项目负责人：班长：质检员：特种门安装施工检查记录表工程名称及部位：年月日钢构024 构件名称：构件编号：施工单位：项次项目允许偏差（mm）实测值1 2 3 4 5 6 7 8 9 101门槽口宽度、高度≤1500mm 1.5＞1500mm 22门槽口对角线长度差≤2000mm 2 ＞2000mm 2.53 门框的正、侧面垂直度 14 门构件装配间隙0.45 门梁导梁水平度 16 下导轨与门梁导轨平行度 1.57 门扇与侧框间留缝8 门扇对口缝实测点，其中合格点，点合格率% 项目负责人：班长：质检员：。
