钢结构分部子分部工程观感质量检查记录

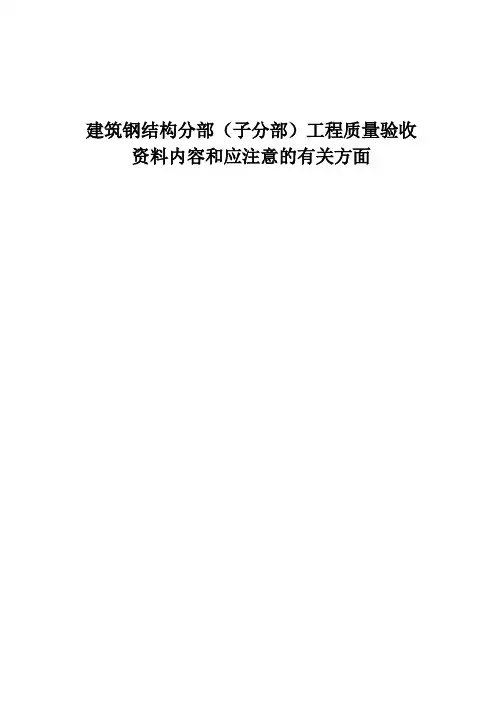

建筑钢结构分部（子分部）工程质量验收资料内容和应注意的有关方面建筑钢结构分部（子分部）工程质量验收资料内容和竣工验收应提交的资料根据国家《钢结构施工验收规范》GB50205-2001、《建筑工程施工质量验收统一标准》GB50300-2001的规定，并参照《建筑工程质量验收系列规范标准表格文本及填写说明》及《钢结构施工验收规范》GB50205-2001的主编所编写的《建筑钢结构施工手册》中的有关内容，对建筑钢结构分部（子分部）工程质量验收资料，应具有以下内容。

一、钢结构分部（子分部）工程质量验收项目名称、及其检验批验收项目的内容和合格的质量标准。

㈠质量验收项目名称1、分项工程检验批质量验收记录2、分项工程质量验收记录3、分部（子分部）工程质量验收记录其中分项工程检验批质量验收是工程验收的最小单元，也是最重要、最基本的验收工作内容，是分项、分部，乃至单位工程的验收都建立在检验批质量验收合格的基础之上。

１㈡检验批质量验收项目的内容及合格的质量标准1、检验批质量验收项目内容分为14项⑴构件焊接；⑵焊钉焊接；⑶普通紧固件连接；⑷高强度螺栓连接；⑸钢结构零件及部件加工；⑹钢网架零部件加工；⑺构件组装；⑻预拼装；⑼单层钢结构安装；⑽多层及高层钢结构安装；⑾网架结构安装；⑿压型金属板；⒀防腐涂料；⒁防火涂料。

2、分项工程检验批质量检查的合格标准（规范4页；GB50300，P7）⑴主控项目必须全部符合规范规定，不允许有不符合要求的检验结果（主控项目是对检验批质量有决定影响的项目，如达不到要求，该检验批质量就不合格）。

⑵一般项目其检验结果应有80%及以上的检查值符合规范的合格标准，其余20%的超差值不应超过其允许偏差值的1.2倍。

⑶具有完整的施工操作依据，质量检查记录、质量证明文件等资料２应完整。

3、检验批质量的合格依据⑴检验批质量检查记录及有关试验、复验等检测报告、构件制作和安装自检记录，质量证明文件等资料是检验批质量合格的基本依据。

钢结构工程有关安全及功能的检验和见证检测项目钢结构分部（子分部）工程有关安全及功能的检验和见证检测项目按下表规定进行。

钢结构分部（子分部）工程有关安全及功能的检验和见证检测项目项次项目抽检数量及检验方法合格质量标准备注见证取样送样试验项目符合设计要求和见规范第 4.2.2、4.3.2、（1）钢材及焊接材料复4.4.2、4.4.3、6.3.1、12.3.3 国家现行有关产验条规定品标准的规定1 （2）高强度螺栓预拉力、扭矩系数复验（3）摩擦面抗滑移系数复验（4）网架节点承载力试验焊缝质量：一、二级焊缝按焊缝处规范第 5.2.4 、（1）内部缺陷数随机抽检3%，且不应5.2.6、5.2.8、5.2.92(2) 外观缺陷(3) 焊缝尺寸少于 3 处；检验采用超声波或射线探伤及本规条规定范第 5.2.6、5.2.8、5.2.9条方法。

高强度螺栓施工质量按节点数随机抽验3%，规范第 6.3.2 、3（1）终拧扭矩（2）梅花头检查且不应少于 3 个节点，检验按本规范第 6.3.2、6.3.3、6.3.8 条的规定（3）网架螺栓球节点6.3.6、6.3.8 条方法执行柱脚及网架支座按柱脚及网架支座数随符合设计要求和4（1）锚栓紧固（2）垫板、垫块机抽检10%，且不应少于3 个；采用观察和尺规范的规定（3）二次灌浆量等方法进行检验主要构件变形除网架结构外，其他按规范第10.3.3 、（1）钢屋（托）架、桁架构件数随机抽检3%，且11.3.2 、11.3.4 、5钢梁、吊车梁等垂直度和侧向弯曲不应少于 3 个；检验方法按本规范第10.3.3、12.3.4 条的规范（2）钢柱垂直度11.3.2 、11.3.4 、12.3.4（3）网架结构挠度条执行主体结构尺寸见规范第10.3.4、11.3.5 规范第10.3.4 、注：以上所指规范皆为GB50205——2001 《钢结构工程施工质量验收规范》1钢结构工程有关观感质量检查项目钢结构部分（子分部）工程观感质量检查项目按以下表规定进行钢结构分部（子分部）工程观感质量检查项目项次项目抽检数量合格质量标准备注1 普通涂层表面随机抽查 3 个轴线结构构件规范第14.2.3 条的要求2 防火涂层表面随机抽查3 个轴线结构构件随机抽查个轴3规范第14.3.4、14.3.5、14.3.6 条的要求3 压型金属板表面规范第13.3.4 条的要求线间压型金属板表面4 钢平台、钢梯、钢栏杆随机抽查10% 连接牢固，无明显外观缺陷注：以上所指规范皆为GB50205——2001 《钢结构工程施工质量验收规范》钢结构分项工程检验批验收质量验收记录表钢结构（钢构件焊接）分项工程检验批质量验收应按下表进行记录。

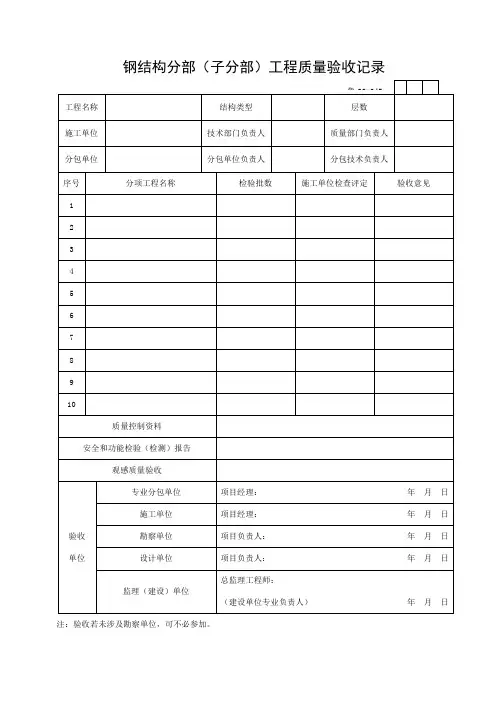

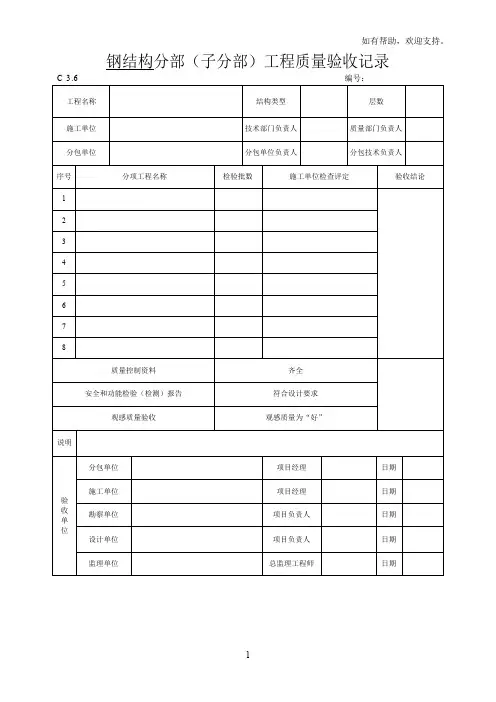

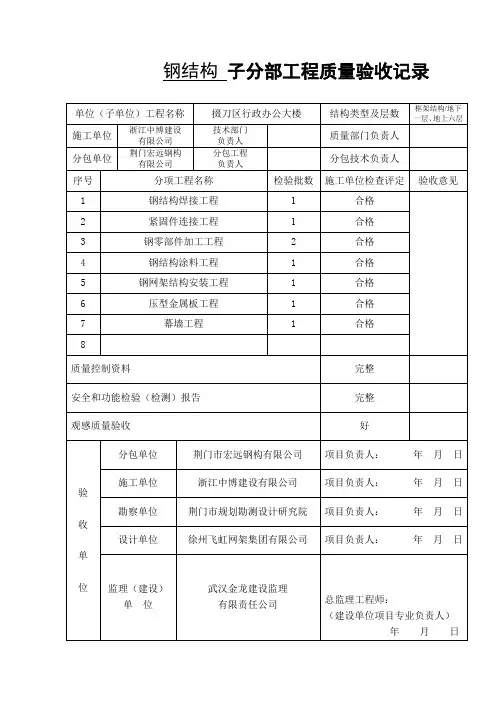

钢结构分部（子分部）工程质量验收记录C 3.6 编号：工程名称结构类型层数施工单位技术部门负责人质量部门负责人分包单位分包单位负责人分包技术负责人序号分项工程名称检验批数施工单位检查评定验收结论12345678质量控制资料齐全安全和功能检验（检测）报告符合设计要求观感质量验收观感质量为“好”说明验收单位分包单位项目经理日期施工单位项目经理日期勘察单位项目负责人日期设计单位项目负责人日期监理单位总监理工程师日期钢结构制作(安装)焊接分项工程质量验收记录C 3.7 编号：工程名称结构类型检验批数施工单位项目经理项目技术负责人分包单位/分包单位负责人/分包项目经理/序号检验批部位、区段施工单位检查评定结果监理（建设）单位验收意见123456789101112备注检查结论钢结构制作安装焊接工程施工质量符合《钢结构工程施工质量验收规范》（GB50205-2001）的规定，钢结构制作安装焊接分项合格。

项目技术负责人：日期：验收结论监理工程师：（建设单位项目专业技术负责人）日期：钢结构制作（安装）焊接工程报验表B 3.5 编号：工程名称施工单位现我方已完成（层）（轴号或房间）（高程）（部位）的工程，经我方检查符合设计、规范要求、请予以验收。

附件：名称页数编号1. □质量控制资料汇总表页2. □隐蔽工程检查记录表页3. □预检记录页4. □施工记录页5. □施工试验记录页6. □分部工程质量检验评定记录页7. □分项工程质量检验评定记录页8. □检验批质量验收记录表页9. □页质量检验员（签字）：技术负责人（签字）：日期：审查意见：所报隐蔽工程的技术资料齐全，且符合要求，经现场检测，核查合格，同意隐蔽；所报检验批的技术资料齐全，且符合要求，经现场检测、核查合格，同意隐蔽；□不合格审查结论：□合格监理单位：（总）监理工程师（签字）：日期：钢结构制作（安装）焊接工程检验批质量验收记录表GB50205-2001（Ⅰ）010901020401单位（子单位）工程名称分部（子分部）工程名称主体结构钢结构验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号《钢结构工程施工质量验收规范》（GB50205-2001）施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1 焊接材料品种、规格第4.3.1条焊条、焊丝、焊剂等材料有产品质量合格证明文件，符合设计和相关要求2 焊接材料复验第4.3.2条有见证复验报告，符合设计要求3 材料匹配第5.2.1条焊材与母材相互匹配，并按要求烘焙存放，见烘焙记录，符合设计要求4 焊工证书第5.2.2条操作焊工有上岗证5 焊接工艺评定第5.2.3条为首次采用，有焊接工艺评定报告6 内部缺陷第5.2.4条见超声波探伤检测报告，达到二级焊缝，符合设计要求7 组合焊缝尺寸第5.2.5条焊角尺寸的偏差为0-3mm,符合规范要求8 焊缝表面缺陷第5.2.6条焊缝表面无裂纹、焊瘤、气孔、夹渣等缺陷一般项目1 焊接材料外观质量第4.3.4条焊条药皮完好，焊芯无腐蚀，焊剂未受潮，符合要求2 预热和后热处理第5.2.7条有预热的施工记录，预热区在焊热两侧，每侧宽度200mm3 焊缝外观质量第5.2.8条焊缝外观符合二级焊缝标准4 焊缝尺寸偏差第5.2.9条符合设计要求5 凹形角焊缝第5.2.10条焊缝金属与母材平缓过渡，符合要求6 焊缝感观第5.2.11条外观均匀，成型良好，焊道与基本金属过渡平滑，焊渣和飞溅物已清除干净施工单位检查评定结果专业工长（施工员）施工班组长经检查，主控项目、一般项目均符合设计要求和《钢结构工程施工质量验收规范》（GB50205-2001）的规定，评定合格。

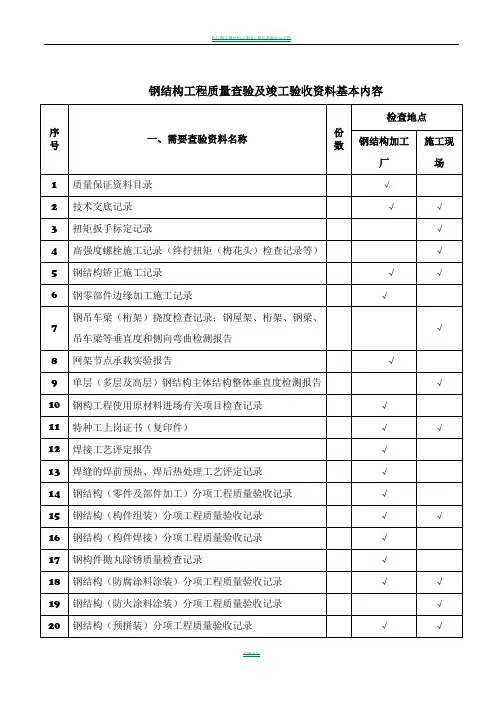

钢结构工程质量查验及竣工验收资料基本内容
注：1.施工现场的查验及竣工资料由湖南和天现场项目部最终确。

2.以上需要检验的资料和竣工资料可以根据单位工程的项目特征差异，予以增减。

3.压力容器、网架结构、塔类、罐类等冶金工艺钢结构需要查验的资料及竣工资料由湖南和天另行补充完善报ASSB审批后实施。

钢结构工程第三方复检项目
1.备注：压力容器、网架结构、塔类、罐类等冶金工艺钢结构的第三方复检项目由湖南和天另
行补充完善报ASSB审批后实施。

具体要求：
2.形象进度签字前所有自检资料和第三方复检资料必须完善，实物形象进度签字表必须附上第
三方检测报告复印件（首页与结论页）作为ASSB审批工程进度款依据之一。

任何一个单位工程最后一次形象进度签字必须保证所有竣工资料移交给湖南和天公司，如果竣工资料不齐全不予确认形象进度，工程款付款相应顺延。

3.项目管理公司将根据加工现场实际情况对第三方复检、加工厂自检过程进行旁站监督。

4.第三方检测报告和自检资料及检验批质量验收记录必须明确单项工程名称、单位工程名称及
分部工程名称和相应图号。

5.施工企业钢结构加工进度安排及每月集港计划必须在前月XX号前提交相关各方。

6.各加工单位应将钢结构验收资料加工单位应留底一份原件备查另外三份原件随船运至大马
现场，加工单位现场项目部统一保管，待项目竣工验收后统一交付给项目管理公司再由项目管理公司整理后移交给甲方存档。

钢结构分项工程检验批质量验收记录表钢结构（钢构件焊接）分项工程检验批质量验收记录
钢结构（焊钉焊接）分项工程检验批质量验收记录
钢结构（普通紧固件连接）分项工程检验批质量验收记录
钢结构（高强度螺栓连接）分项工程检验批质量验收记录
钢结构（零件及部件加工）分项工程检验批质量验收记录
钢结构（构件组装）分项工程检验批质量验收记录
钢结构（预拼装）分项工程检验批质量验收记录
钢结构（单层结构安装）分项工程检验批质量验收记录
钢结构（单层结构安装）分项工程检验批质量验收记录
钢结构（网架结构安装）分项工程检验批质量验收记录
钢结构（钢管桁架结构）分项工程检验批质量验收记录
钢结构（预应力索杆及膜结构）分项工程检验批质量验收记录
钢结构（压型金属板）分项工程检验批质量验收记录
钢结构（防腐涂料涂装）分项工程检验批质量验收记录
钢结构（防火涂料涂装）分项工程检验批质量验收记录。

钢结构子分部工程验收记录钢结构子分部工程验收记录零件及部件加工扌报验申请表致：广东建科建设监理有限公司（监理公司）我单位已完成了原煤预均化及输送钢网架二区零件及部件加工工作，现报上该工程报验申请表，请予以审查和验收。

附件：1、零件及部件加工分项检验批质量验收记录承包单位（章）：_________________项目经理：日期：审查意见:经检查，该检验批符合规范和图纸设计要求，同意进行下道施工工序施工项目监理机构：总/专业监理工程师：___________________日期：—工程名称：国投印尼巴布亚水泥有限公司3200t/d熟料水泥生产线钢网架工程零件及部件加工分项工程质量验收记录钢结构（零件及部件加工）分项工程检验批质量验收记录钢结构（零件及部件加工）分项工程检验批质量验收记录钢结构（零件及部件加工）分项工程检验批质量验收记录钢结构（零件及部件加工）分项工程检验批质量验收记录钢结构（零件及部件加工）分项工程检验批质量验收记录钢结构（零件及部件加工）分项工程检验批质量验收记录钢网架制作报验申请表致：广东建科建设监理有限公司（监理公司）我单位已完成了原煤预均化及输送钢网架二区钢网架制作工作，现报上该工程报验申请表，请予以审查和验收。

附件：1 、钢网架制作检验批质量验收记录承包单位（章）：项目经理：_________________日期：审查意见:经检查，该检验批符合规范和图纸设计要求，同意进行下道施工工序施工项目监理机构： _________________总/专业监理工程师：___________________日期：___________________钢网架制作分项工程质量验收记录专业技术负责人）：钢网架制作工程检验批质量验收记录表工程名 称 施工单 位 监理单 位 施工依 据标准国投印尼巴布亚水泥有限公司 3200t/d 熟料水泥生产线钢网架工程安徽双凤钢结构工程有限公司广东建科建设监理有限公司检验批 部位 项目经理总监理 工程师原煤预均 化及输送 二区杆件李耀东 陆日华《钢结构工程施工质量验收规范》 GB50205 - 2001施工质量验收规范的规定口品p-一？万^原规、滋杏品H家穽其直口和工_焊接球加 丨 [ 不得有过烧、裂 关要求量符合相位 定查评 .定记录, 设计要 求合要单位录收 合格锥筒得-S W 疋 不、瓷 符合要 、防 规格 张付要应I-¥ .J 偏品 黑产相产准要合格主控项目全部合格，一般项目满足规范要 求。
