预应力空心板梁理论伸长值计算书一、20米梁N1、N2束1、相应参数的选定(1)、张拉控制力P设=1092kN(设计图纸给定)执行规范张拉程序0→初应力（持荷2min）→σcon(锚固)P=P设×1.0=1092kN(2)、每根钢绞线面积A p=140mm2(3)、弹性模量E p=1.95×105MPa(4)、孔道影响系数K值取0.0015（按波纹管考虑）μ取设计值0.225（按钢绞线考虑）2、使用相应的公式计算预应力张拉时，理论伸长量ΔL计算公式△L= PpL∕ApEpPp=P[1-e-(kx+μθ)]/(kx+μθ) (曲线部分)Pp=P×[1-e-(kx)] /(kx) (直线部分)式中：Pp——预应力钢绞线平均张拉力（N）P——预应力钢铰线张拉端张拉力（N）x——从张拉端到计算截面的孔道长度（m）θ——从张拉端至计算截面曲线孔道部分切线的夹角之和（rad）k——孔道每米偏差对摩擦的影响系数μ——预应力钢铰线与孔道壁的摩擦系数L——预应力钢绞线长度（cm）A P——预应力钢铰线截面面积（mm2）E P——预应力钢绞线弹性模量(N/mm2)3、N1预应力钢铰线张拉伸长量△L计算。

计算图式如下(分三段，D为梁中心线)A说明：工作段按现有油顶取工作锚长度50cm(1)、第一段为线段ABx=606+500=1106mm=1.106mL1=1106mmP=1274KN=1274000000N则△L1 = Pp·L1/(Ap·Ep)=1274000×1106/(7×139×1.95×105)=7.4mm(2)、第二段BC为曲线段θB=2.5°=2.5×π/180=0.043633L2=130.9cm=1309mmx2=130.9cm=1.309mP=1274000N k=0.0015 μ=0.225曲线的平均张拉力：Pp=P[1-e-(kx+μθ)]/(kx+μθ)=1274000×[1-e-(0.0015×1.309+0.225×0.043633)] /(0.0015×1.309+0.225×0.043633) =1266525N△L2=Pp×L2/(Ap·Ep)= 1266525×1309/(7×139×1.95×105)=8.7mm(3)、第三段为直线段CDθ3=0 x3=788.6cm=7.886m l3=7886mmP=1266525NPp= P(1-e-kx)/(kx)=1266525×(1-e-(0.0015×7.886))/(0.0015×7.886)=1259064N△L3= P P×L3/(A p·E p)△=1259064×7886/(7×139×1.95×105)=52.3mm所以一片20m中跨板梁的N1理论伸长量为△L=(△L1+△L2+△L3)×2=(7.4+8.7+52.3)×2=136.8mm4、N2预应力钢铰线张拉伸长量△L计算。

16米空心板梁张拉计算书大武至久治（省界）公路扩建工程DJ10合同段预应力钢绞线伸长量的计算书中铁十八局集团第三工程有限公司花久10标项目经理部二〇一四年七月二八日16m空心板梁张拉计算书一、工程概况：本合同段16m后张法预应力砼空心板梁28片，其中中板22片，边板6片。

在板梁预制厂集中预制，预制厂设在砼拌和站附近，设9个预制台座，。

1、钢绞线采用专业厂家生产的符合（GB/T5224-2003）标准的Фs15.24钢绞线，公称截面积为140mm2，抗拉标准强度f pk=1860Mpa，弹性模量E p=1.98×105Mpa。

锚具采用M15型锚具及配套设备，管道采用金属波纹管。

钢绞线采用后穿法，张拉时采用两端张拉，采用应力应变双控制，锚下控制应力σcon=0.75 f pk=1395Mpa。

张拉力＝钢绞线强度×规定百分比×钢绞线公称面积×钢绞线根数15-3：F=1860×0.75×140×3×10-3＝585.9KN；15-4：F=1860×0.75×140×4×10-3＝781.2KN；15-5：F=1860×0.75×140×5×10-3＝976.5KN；二、钢绞线张拉计算1、计算公式及参数钢绞线平均张拉力的计算()()μθμθ+-=+-kx e P P kx P 1 (1) P p —钢绞线的平均张拉力，N ； P —预应钢束张拉端的张拉力，N ；x —从张拉端至计算截面孔道长度（考虑千斤顶工作长度，取30cm ）θ—从张拉端至计算截面曲线孔道部分切线的夹角之和，rad ；K —孔道每米局部偏差对摩擦的影响系数，取0.0015；μ—预应力钢束与孔道壁的摩擦系数，金属波纹管取0.225；2、伸长量计算理论伸长值PP P E A LP L =(2) △L —钢绞线理论伸长值，cm ； P p —钢绞线的平均张拉力，N ；L —从张拉端至计算截面孔道长度（应考虑千斤顶工作长度）A p —钢绞线公称面积，140mm 2；E p—预应力钢束弹性模量，1.98×105Mpa MPa；千斤顶工作长度经实际测量为60cm。

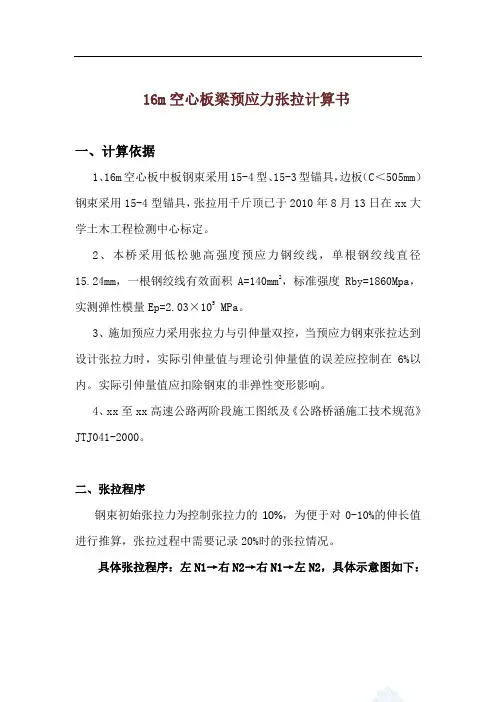

16m空心板梁预应力张拉计算书一、计算依据1、16m空心板中板钢束采用15-4型、15-3型锚具，边板（C＜505mm）钢束采用15-4型锚具，张拉用千斤顶已于2010年8月13日在xx大学土木工程检测中心标定。

2、本桥采用低松驰高强度预应力钢绞线，单根钢绞线直径15.24mm，一根钢绞线有效面积A=140mm2，标准强度Rby=1860Mpa，实测弹性模量Ep=2.03×105 MPa。

3、施加预应力采用张拉力与引伸量双控，当预应力钢束张拉达到设计张拉力时，实际引伸量值与理论引伸量值的误差应控制在6%以内。

实际引伸量值应扣除钢束的非弹性变形影响。

4、xx至xx高速公路两阶段施工图纸及《公路桥涵施工技术规范》JTJ041-2000。

二、张拉程序钢束初始张拉力为控制张拉力的10%，为便于对0-10%的伸长值进行推算，张拉过程中需要记录20%时的张拉情况。

具体张拉程序：左N1→右N2→右N1→左N2，具体示意图如下：左N1: 0——10%——20%——100%持荷2分钟锚固； 右N2：0——10%——20%——100%持荷2分钟锚固； 右N1: 0——10%——20%——100%持荷2分钟锚固； 左N2：0——10%——20%——100%持荷2分钟锚固。

钢束均采用两端同时张拉，锚下控制应力为0.75 f pk =1395Mpa 。

张拉过程中要保证两端对称、均匀，张拉完成后，及时压浆；张拉时梁体混凝土强度达到设计强度的90%，且龄期不小于7天。

三、预应力张拉伸长值计算计算公式钢绞线理论伸长值计算式如下：式1 gE ⨯⨯=∆y A L p L 式2 ()[]μθμθ+-⨯=+-kL e p p kL 1式3 ⨯=p p Z ()μθ+-kL eL ∆—预应力筋理论伸长值，mm ；左 右。

XXX项目第三合同段13米、16米空心板张拉计算说明一、预应力张拉计算说明根据XXX项目13米、16米空心板设计图纸，结合《公路桥涵施工技术规范》JTG/T F50-2011提供的张拉计算公式进行张拉计算。

采用平均张拉法，计算13米、16米空心板钢束张拉力和预应力筋理论伸长值。

1 计算参数确定：采用符合GB/T 5224-2003标准270级的低松弛高强度预应力钢绞线。

单根钢绞线直径为15.2mm，钢绞线公称面积为139mm2，标准强度为1860ＭＰａ，弹性模量Eg=1.95×105ＭＰａU＝0.25，k＝0.0015。

钢绞线张拉锚下控制应力为σｃｏｎ＝1395ＭＰａ。

钢筋回缩和锚具变形为6mm（一端）。

二、13米、16米空心板张拉计算13米中板1）钢束Ｎ2钢绞线：Ay＝3×139＝417mm2，L＝AB+BC+CD=1.850+1.222+3.245=6.317m。

钢束的张拉力a、张拉力的计算：ΡA=σk×Ay×n×1/1000=1395×1×417×1/1000=581.715ＫNΡB= P A=581.715ＫNΡC=ΡB*[1-e-(Kx+μθ)]/(Kx +μθ)μ＝0.25，k＝0.0015，θ＝0.1221rad ,x=1.222ΡC=572.3922ＫN（e取常数值2.7182818）b 伸长值的计算：△L AB=ΡA *L/Ay*Eg=0.0132△L BC=ΡC *L/Ay*Eg=0.0086△L CD=ΡC *L/Ay*Eg=0.0228理论伸长值L＝2(△L AB +△L BC +△L CD )=0.0893m伸长值=理论伸长值+ 回缩量=0.0893+0.012=0.1013m2）钢束Ｎ1钢绞线：Ay＝3×139＝417mm2，L＝AB+BC+CD=1.84+0.524+3.939=6.303m。
