10、20米空心板梁张拉数据

  • 格式：xls
  • 大小：44.00 KB
  • 文档页数：1

~ 15.1 ~ 15.2 ~ 15.4 ~ 7.8 ~ 8.0
公式：
Δ L=Pp ×L/(n×Ay×Eg)
孔道方式 预埋波纹管
PP =P×[1-e-( k L+μ θ )
k
0.0006~0.001 0.0015
注：1、σ k 为预应力筋的 张拉控制应力； 系数k 及μ 值表 2、b 为超张拉系数， μ 备注 不超张拉时为1.0； 3、n为预应力筋根数； 0.16~0.19 【桥涵】下册118页 4、直线筋(当θ =0时) 0.20~0.25 【公路桥涵施工技术规范】(JTJ041-2000)339页 取张拉端的拉力Pp=P。
P=σ k ×Ay×n/1000×b
注：锚间长度+千斤顶内实际工作长度=0.45m 计算： 复核： 日期：2011.7.18
标准20、10米空心板预应力筋张拉力及理论伸长值
从张拉 从张拉端 端 至计算截 孔道每米 预应力 预应力筋 预应力筋 单根预应 预应力筋 预应力 预应力 至计算 面曲线孔 局部偏差 筋与孔 工程 张拉端的 的平均 力筋截面 的弹性量 筋 筋根数 截面孔 道部分切 对摩擦的 道壁摩 Eg 部位 张拉力P 张拉力Pp 面积Ay 编号 n 道 线的夹角 影响系数 擦系数 2 2 （KN） （KN) （mm ） (N/mm ) 长度L 之和θ k μ （m） （rad） N1 20m N2 N3 10m N1 N2 3 4 4 4 4 10.326 10.297 10.281 5.29 5.281 591.6 788.7 788.7 788.7 788.7 569.0 766.5 778.6 771.4 781.5 141.353 141.353 141.353 141.353 141.353 1.958 1.958 1.958 1.958 1.958 0.41888 0.27925 0.06981 0.24435 0.06981 0.0015 0.0015 0.0015 0.0015 0.0015 0.15 0.15 0.15 0.15 0.15 预应力筋 理论总 伸长值Δ L (cm) 预应力筋 实际伸长值 允许范围 (1±6%)Δ L （cm）
k L+μ θ
1-e-( k L+μ θ
)
0.078321 0.075332439 0.057333 0.055720428 0.025893 0.025560651 0.0445875 0.043608088 0.018393 0.018224881
14.2 14.3 14.5 7.4 7.5
13.3 13.4 13.6 7.0 7.1

合集下载

20米空心板张拉数据

20米空心板张拉数据

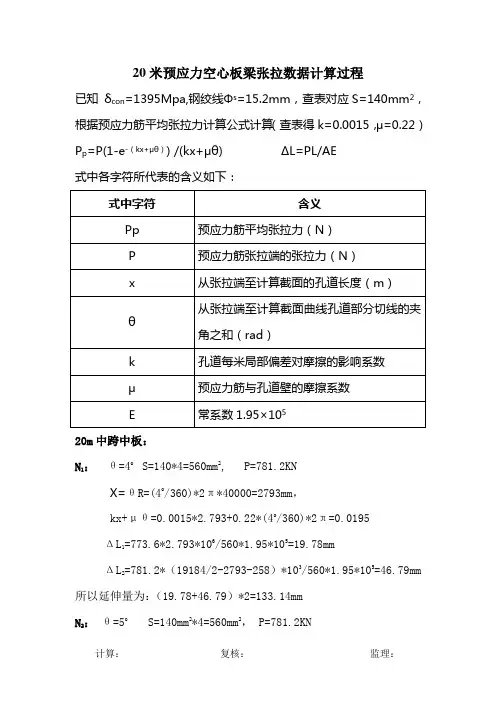

20米预应力空心板梁张拉数据计算过程已知δcon=1395Mpa,钢绞线Φs=15.2mm，查表对应S=140mm2，根据预应力筋平均张拉力计算公式计算（查表得k=0.0015，μ=0.22）P p=P(1-e-（kx+μθ））/(kx+μθ) ΔL=PL/AE式中各字符所代表的含义如下：式中字符含义Pp 预应力筋平均张拉力（N）P 预应力筋张拉端的张拉力（N）x 从张拉端至计算截面的孔道长度（m）从张拉端至计算截面曲线孔道部分切线的夹θ角之和（rad）k 孔道每米局部偏差对摩擦的影响系数μ预应力筋与孔道壁的摩擦系数E 常系数1.95×10520m中跨中板：N1：θ=4o S=140*4=560mm2, P=781.2KNX=θR=(4o/360)*2π*40000=2793mm，kx+μθ=0.0015*2.793+0.22*(4o/360)*2π=0.0195 ΔL1=773.6*2.793*106/560*1.95*105=19.78mmΔL2=781.2*（19184/2-2793-258）*103/560*1.95*105=46.79mm 所以延伸量为：（19.78+46.79）*2=133.14mmN2：θ=5o S=140mm2*4=560mm2， P=781.2KNX=θR=(5o/360)*2π*20000=1745mmkx+μθ=0.0015*1.745+0.22*(5o /360)*2π=0.0218 P p=781.2*（1-e-0.0218）/0.0218=772.7KNΔL1=772.7*1.745*106/560*1.95*105=12.34mmΔL2=781.2*（19210/2-1745-160）*103/560*1.95*105=55.08mm所以延伸量为：（12.34+55.08）*2=134.84mm20米中跨边板：N1：θ=4o S=140mm2*5=700mm2， P=976.5KNX=θR=(4o/360)*2π*40000=2793mm，kx+μθ=0.0015*2.739+0.22*(4o/360)*2π=0.0195P p=976.5*（1-e-0.0195）/0.0195=967.0KNΔL1=967.0*2.793*106/700*1.95*105=19.79mmΔL2=976.5*（19184/2-2793-258）*103/700*1.95*105=46.79mm所以延伸量为：（19.79+46.79）*2=133.14mmN2: 预应力筋所部位置、计算长度等均与中跨中板N2相同，所以其延伸量为134.84mm。

20米空心板预应力张拉方案与参数计算

20米空心板预应力张拉方案与参数计算

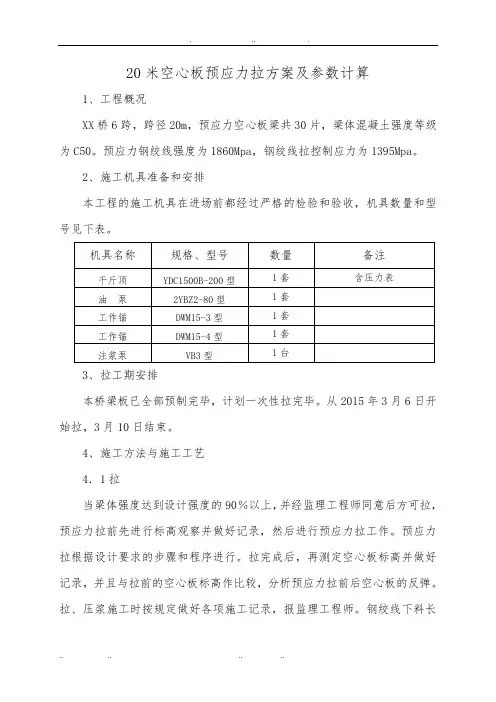

20米空心板预应力拉方案及参数计算1、工程概况XX桥6跨，跨径20m，预应力空心板梁共30片，梁体混凝土强度等级为C50。

预应力钢绞线强度为1860Mpa，钢绞线拉控制应力为1395Mpa。

2、施工机具准备和安排本工程的施工机具在进场前都经过严格的检验和验收，机具数量和型号见下表。

3、拉工期安排本桥梁板已全部预制完毕，计划一次性拉完毕。

从2015年3月6日开始拉，3月10日结束。

4、施工方法与施工工艺4．1拉当梁体强度达到设计强度的90％以上，并经监理工程师同意后方可拉，预应力拉前先进行标高观察并做好记录，然后进行预应力拉工作。

预应力拉根据设计要求的步骤和程序进行。

拉完成后，再测定空心板标高并做好记录，并且与拉前的空心板标高作比较，分析预应力拉前后空心板的反弹。

拉、压浆施工时按规定做好各项施工记录，报监理工程师。

钢绞线下料长度应根据孔道长度、锚具长度、限位板厚度、千斤顶长度、工作锚长度、预留长度来进行下料，编束采用铅线每隔50～80cm绑扎一道，然后利用自制穿束器穿束，安装锚具，千斤顶，接着拉。

拉采用双控法一端拉工艺，拉程序为：0→初拉力（15%δk）→30%δk→100%δk（持荷2min）→锚固。

预应力拉应注意以下事项：a、锚具和夹具出厂前由供方提供质量证明书。

锚具的强度、硬度、锚固能力等应按有关规定进行检验，符合要求才能使用。

b、拉前，应对预应力孔道钢筋按规定要求做试验，拉前必须对构件端部预埋件、砼、预应力孔道全面检查，如发现有蜂窝、裂缝、露筋、空洞及孔道穿孔等缺陷，须按有关规定采取措施，端部的预埋钢板一定要垂直于孔道中心线，钢板上的焊渣、毛刺、砼残渣等要清除干净。

c、拉时砼强度不低于设计强度的90％，拉顺序严格按照设计规定。

d、为确保拉的准确性，在拉前对拉设备进行标定。

e、锚头平面必须与钢束孔道垂直，锚孔中心要对准管道中心。

f、拉应标注出标记以直接测定各钢绞线的伸长量，对伸长量不足的钢绞线应再次拉到设计吨位。

20米空心板先张法控制张拉计算书

20米空心板先张法控制张拉计算书

20米空心板先张法控制张拉计算书一．预应力筋张拉顺序为：0 初应力σ0（10%σk ～20%） 100%σK持荷2 分钟σk（锚固）预制空心板梁采用应力与应变双重控制，即张拉力通过油表读数控制，但应与实际伸长值校核，实际伸长值与理论伸长值误差控制在6%之内，否则应暂停张拉，待查明原因并采取措施加以调整并经监理工程师同意后方可重新张拉。

二．整体张拉时其数据如下：对于20m板，采用Φj12.7mm高强度钢绞线。

1.中板（13颗钢绞线）:控制张拉力P=1339×98.7×13×10-3=1718.07KN。

对于表09.11.22.2290：回归方程 Y1=0.0223X-0.238；Y2=0.0223X-0.238（Y 为油表读数，X为张拉力）,钢绞线长度L按照37.2m计算。

a.应力10%时：张拉力P1=P*10%=1718.07*10%=171.81KNY1=0.0223*P1-0.238=0.0223*171.8-0.238=3.59MpaY2=0.0221*P1+0.0568=0.0221*171.8+0.0568=3.85Mpa△L=P1*L/A*E=171.8*37.2*105/98.7*13*1.95*105=2.55㎝b.应力20%时：张拉力P2=P*20%=1718.07*20%=343.61KNY1=0.0223*P2-0.238=0.0223*343.61-0.238=7.42MpaY2=0.0221*P2+0.0568=0.0221*343.61+0.0568=7.65Mpa△L=P2*L/A*E=343.61*37.2*105/98.7*13*1.95*105=5.11㎝c.应力100%时：张拉力P3=P*100%=1718.07*100%=1718.07KNY1=0.0223*P3-0.238=0.0223*1718.07-0.238=38.07MpaY2=0.0221*P3+0.0568=0.0221*1718.07+0.0568=38.03Mpa△L=P3*L/A*E=1718.07*37.2*105/98.7*13*1.95*105=25.54㎝2.边板（13颗钢绞线）:控制张拉力P=1339×98.7×14×10-3=1850.23KN。

20m空心板预应力张拉说明、压浆及张拉计算书

20m空心板预应力张拉说明、压浆及张拉计算书

20m空心板预应力张拉说明、压浆及张拉计算书张拉总述20m空心板根据设计图要求，当梁体砼强度达到设计强度的85%后且龄期不小于7d方可张拉。

采用两端同时张拉，张拉顺序为：左N1→右N2→右N1→左N2。

具体张拉程序如下：N1预应力钢束张拉力：0→0.15δ→δk持荷2分钟锚固N2预应力钢束张拉力：0→0.15δ→δk持荷2分钟锚固张拉参数见计算表。

一、预应力钢铰线的加工1、钢绞线进场后按规范要求进行检验，合格后方可进行加工；2、钢绞线必须保持清洁、干燥，在存放和搬运过程中要避免机械损伤和有害的锈蚀，进场后如存放的时间过长，必须再次检查，合格后方可加工；3、钢绞线严格按照设计长度下料，同一束中各根钢绞线下料长度的相对差值不得大于5mm;4、钢绞线的切断，应采用切断机或砂轮机，不得采用电弧切割；5、预应力钢绞线和锚具使用前必须按有关规定进行抽检；6、预应力钢绞线穿束前，必须对预应力钢绞线进行下料、编束，油泵、千斤顶必须进行校验，以确定张拉力与油表的对应关系；7、穿束时前端用卷扬机牵引，后端用人工协助；8、待砼强度达到设计强度的85%后进行张拉作业，张拉采用油表读数与伸长量双控制的方法，每一束拉完后看其断丝、滑丝情况是否在规定的要求范围，若超出规范需重新穿束张拉，锚固时也要作记号，防止滑丝；9、如果预应力钢绞线的伸长量与计算值超过6%，要找出原因，可以重新进行校核和测定预应力钢绞线的弹性模量。

二、张拉注意事项1、力筋安装尽可能在孔道内松弛程度一致，使其受力均匀。

2、两端同时张拉时，两千斤顶升降压、画线、测伸长值等工作应同步进行。

3、预应力筋在张拉控制应力达到稳定后方可锚固，预应力筋锚固的外露长度不得小于30mm，多余的预应力筋切割严禁采用电弧焊或氧焊切割，强调用砂轮机切割。

4、对千斤顶工作锚夹片，要随时检查，发现滑丝应及时更换。

5、千斤顶应分期进行标定，一般使用200次标定一次。

6、张拉人员应采用安全防护措施，设安全警示牌，头戴安全帽，进行预应力张拉时，严禁在力筋张拉方向站人，张拉工作人员应站在侧面，以防不测。
