公司煤矿供配电系统专项检查表

附件1：

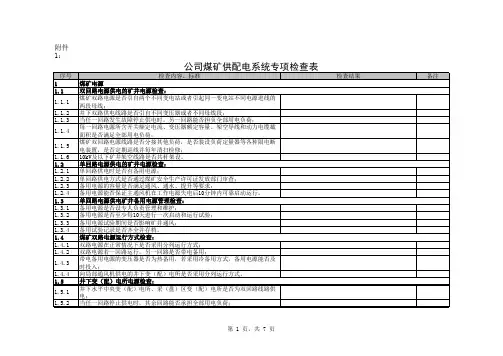

公司煤矿供配电系统专项检查表
序号 1 1.1 1.1.1 1.1.2 1.1.3 1.1.4 1.1.5 1.1.6 1.2 1.2.1 1.2.2 1.2.3 1.2.4 1.3 1.3.1 1.3.2 1.3.3 1.3.4 1.4 1.4.1 1.4.2 1.4.3 1.4.4 1.5 1.5.1 1.5.2 1.5.3 检查内容、标准 煤矿电源 双回路电源供电的矿井电源检查： 煤矿双路电源是否引自两个不同变电站或者引起同一变电站不同电源进线的 两段母线； 井下双路供电线路是否引自不同变压器或者不同母线段； 当任一回路发生故障停止供电时，另一回路能否担负全部用电负荷； 每一回路电源所含开关额定电流、变压器额定容量、架空导线和动力电缆截 面积是否满足全部用电负荷； 煤矿双回路电源线路是否分接其他负荷，是否装设负荷定量器等各种限电断 电装置，是否定期巡线并每年清扫检修； 10kV及以下矿井架空线路是否共杆架设。 单回路电源供电的矿井电源检查： 单回路供电时是否有备用电源； 单回路供电方式是否通过煤矿安全生产许可证发放部门审查； 备用电源的容量是否满足通风、通水、提升等要求： 备用电源能否保证主通风机在工作电源失电后10分钟内可靠启动运行。 单回路电源供电矿井备用电源管理检查： 备用电源是否设专人负责管理和维护； 备用电源是否至少每10天进行一次启动和运行试验； 备用电源试验期间是否影响矿井通风； 备用试验记录是否齐全并存档。 煤矿双路电源运行方式检查： 双路电源在正常情况下是否采用分列运行方式； 双路电源若一回路运行，另一回路是否带电备用； 带电备用电源的变压器是否为热备用，若采用冷备用方式，备用电源能否及 时投入； 向局部通风机供电的井下变（配）电所是否采用分列运行方式。 井下变（配）电所电源检查： 井下水平中央变（配）电所、采（盘）区变（配）电所是否为双回路线路供 电； 当任一回路停止供电时，其余回路能否承担全部用电负荷； 向采区供电的同一电源线路上，串接的采区变电所数量是否超过3个； 检查结果 备注
第 1 页，共 7 页
公司煤矿供配电系统专项检查表
序号 1.5.4 1.6 1.6.1 1.6.2 1.6.3 1.6.4 1.6.5 2 2.1 2.1.1 2.1.2 2.1.3 2.2 2.2.1 2.2.2 2.2.3 2.2.4 检查内容、标准 是否有地面中性点直接接地的变压器或者发电机直接向井下供电，井下配电 变压器有无中性点直接接地方式。 井下重要设备电源检查： 主要通风机、主排水泵房、下山开采的采区排水泵房、提升人员的提升机、 抽采瓦斯泵、地面安全监控中心等主要设备房是否有两回路直接由变（配） 电所馈出的供电线路； 受条件限制时，其中的一回路是否引自上述设备房的配电装置； 向突出矿井自救系统供风的压风机、井下移动瓦斯抽采泵是否有两回路直接 由变（配）电所馈出的供电线路； 井下主要供配电设备的控制回路，是否有与主要设备同等可靠的备用电源。 井下局部通风机是否满足双风机双电源和“三专两闭锁”要求，风机自动切 换功能是否正常。 保护定值 定值管理检查： 煤矿供配电设备继电保护定值是否经过严格的整定计算，短路电流计算书、 整定计算书、保护定值清册（定值单）等整定计算资料是否完备； 保护定值是否经过严格的审批流程； 继电保护装置现场整定值和保护投退情况与保护定值清册是否相符，对煤矿 地面变电所高压电源进线及母联开关、主变压器、10kV进线、馈线及母联开 关保护定值整定相符情况进行现场逐一核对 整定计算检查： 继电保护整定原则、计算公式、可靠系数是否满足相关规程规范要求； 整定计算使用的设备参数是否与现场一致； 整定计算考虑的运行方式是否完全。 检查保护定值级差配合情况，通过检查保护范围、定值大小、动作时间的配 合关系，校核上、下级开关定值能否实现可靠配合，在各种故障类型发生时 是否均能可靠实现保护的“选择性”要求，是否存在开关越级跳闸可能，是 否存在保护“死区”。 是否使用最小两相短路电流计算值校核保护动作的可靠性和灵敏度，是否使 用最大三相短路电流校核保护范围的选择性，是否存在保护拒动、误动风险 定值变更检查： 是否根据所在电网短路容量变化每年进行一次继电保护定值校核计算； 是否根据接线方式变化、负荷容量变化情况及时调整继电保护定值； 定值调整前是否履行保护定值变更审批手续。 检查结果 备注
第 3 页，共 7 页
公司煤矿供配电系统专项检查表
序号 3.3.4 3.3.5 3.3.6 3.4 3.4.1 3.4.2 3.4.3 3.5 3.5.1 3.5.2 3.5.3 3.6 3.6.1 3.6.2 3.7 3.7.1 3.7.2 3.7.3 3.7.4 3.7.5 4 4.1 检查内容、标准 是否制定电气设备预试计划并严格执行，预试周期是否超期。 主变压器绝缘油是否定期取样化验，油色谱分析、含水量和耐压数据是否超 标，有载调压开关是否进行预防性试验。 SF6微水试验数据是否合格，SF6压力表计是否进行定期校验； 重要参数校核检查： 高低压开关的开断容量是否大于最大短路计算电流； 变配电设备母排、钢芯铝绞线截面积满足热稳定和动稳定校核要求； 煤矿6kV及以上高压供配电系统单相接地电容电流是否经过实测或计算，新建 矿井超过20A、基建矿井超过10A时是否采取限制单相接地电容电流的措施 防雷检查： 地面变（配）电所、通风机房及煤矿供电高压架空线路是否安装避雷针、避 雷线等防雷设施； 经由地面架空线路引入井下的供电线路和电机车架线在入井处是否装设防雷 电装置； 每年雷雨季前是否进行防雷接地电阻测试和接地引下线导通电阻测试，测试 结果是否合格； 防污闪检查： 户外高压变配电设备套管、支柱绝缘子、悬式绝缘子等电磁外绝缘爬电距离 是否与所在区域的污秽等级要求相符，不满足要求的是否采取涂刷防污闪涂 料和加强清扫等措施； 户外电瓷外绝缘的清扫周期能否根据地区污秽严重程度做到每年清扫l～2 防火检查： 地面变（配）电所盘柜、电缆桥架、竖井和沟道在盘柜底部、穿墙和楼板处 的防火封堵是否严密； 电缆桥架、就地控制箱、电缆沟是否有积油、积粉情况； 电缆沟内动力电缆和控制电缆是否分层敷设； 地面、井下变（配）电所门禁管理和出入登记是否严格，暖通、消防、照明 设施是否良好，有无漏水、漏雨和煤粉污染情况，是否采取安装防鼠板等防 小动物措施，无人值守的变电所是否安装火灾报警或自动灭火设施； 主变压器耐火距离不足时，是否设置防火墙；变压器油池容积是否合格，鹅 卵石铺设是否符合规范要求。 电气二次设备： 设备状态检查： 检查结果 备注
2.2.5 2.3 2.3.1 2.3.2 2.3.3
第 2 页，共 7 页
公司煤矿供配电系统专项检查表
序号 2.4 2.4.1 2.4.2 2.4.3 2.4.4 3 3.1 3.1.1 3.1.2 3.1.3 3.1.4 3.1.5 3.1.6 3.1.7 3.2 3.2.1 3.2.2 3.2.3 3.3 3.3.1 3.3.2 3.3.3 检查内容、标准 重要保护检查： 检查地面、井下变电所高压馈线是否装设有选择性的单相接地保护； 向移动变电站和电动机供电的高压馈线是否装设动作于跳闸的单相接地保 井下低压馈线是否装设检漏装置或者有选择性的漏电保护装置，保证自动切 断漏电的馈电线路。 煤矿主变压器本体及有载调压瓦斯保护、绕组温度、油面温度、压力释放、 油位等非电量保护出口方式是否正确。 电气一次设备 设备状态检查： 户外高压开关、油浸变压器、隔离刀闸、避雷器、电压互感器、电流互感器 、消弧线圈、户内高低压成套开关柜、干式变压器、电容补偿柜、动力电缆 等电气一次设备运行是否正常，有无过热和放电痕迹； 电气一次设备运行记录、检修记录和消缺记录是否完备，检查有无过电流、 过电压和过负荷等异常运行方式或运行工况； 检查电气一次设备有无遗留缺陷，针对设备重大缺陷和频发缺陷是否进行分 析并采取防范措施，检查处理和闭环情况； 煤矿主变压器上层油温运行记录有无超标，冷却器是否定期试验，储油柜油 位是否正常，呼吸器干燥剂是否失效，变压器套管及本体，散热器、储油柜 等部位有无渗漏油； 户外SF6绝缘高压断路器、互感器气体压力是否正常； 户外高压变配电设备套管、引线接头、附件和高低压动力电缆接头有无发热 痕迹和异常放电声，检查上述部位红外测温记录是否齐全，有无超温过热情 高压电气开关防误操作闭锁装置投入是否正常，微机五防或电气一次模拟图 功能是否完备。 标识标牌检查： 检查高压开关设备(断路器、隔离开关及接地开关等)是否装设了有双重编号 (调度编号和设备、线路名称)的设备标牌，是否标示清晰，颜色正确； 常设标示牌(如屋外架构上的“禁止攀登，高压危险”，屋内间隔门上的“止 步，高压危险”等标示牌)是否齐全、完整； 高压电气设备接地及相别标识是否清晰完整。 交接实验、预防性试验检查： 电气一次设备交接试验报告、预防性试验报告是否完备； 试验单位资质是否满足要求； 试验项目有无漏项和不合格项，试验数据是否有异常变化趋势； 检查结果 备注
第 4 页，共 7 页
