STCCAS单片机PWM程序

STC单片机PWM的实现实现PWM功能的步骤如下：1.设置计时器/计数器模式：选择一个适当的计时器/计数器模式，通常选择16位定时器模式，然后配置相关寄存器。

2.设置计时器的初值：将计时器的计数初值设置为0。

3.设置计时器的重载值：根据所需的PWM周期确定计时器的重载值，设置到重载寄存器中。

4.设置计时器的工作模式：选择适当的计时器工作模式，通常选择自动重载模式或单次计数模式。

5.设置PWM占空比：根据所需的PWM占空比计算出所需要的计数值，并将其设置到计时器寄存器中。

6.启动计时器：将计时器使能位设置为1，启动计时器。

7.等待PWM周期结束：等待计时器溢出，表示一个PWM周期结束。

8.关闭计时器：将计时器使能位清零，关闭计时器。

通过以上步骤，就可以在STC单片机上实现PWM功能。

下面是一个具体的实例，以STC89C52为例，实现一个简单的PWM控制LED亮度的功能：```c#include <reg51.h>sbit PWM_PIN = P1^0; // 控制端口void mainTMOD=0x00;//设置定时器0为模式0，工作方式1 TH0=0xEC;//计时器初值TL0=0xEC;ET0=1;//允许定时器0中断TR0=1;//启动定时器0while(1)//控制PWM占空比，0-255之间，控制LED亮度for(int i = 0; i < 256; i++)PWM_PIN=1;//设置PWM引脚高电平for(int j = 0; j < i; j++); // 控制占空比PWM_PIN=0;//设置PWM引脚低电平for(int k = 0; k < 255-i; k++); // 控制占空比}}void Timer0_ISR( interrupt 1static unsigned char count = 0;count++;//设置重载值，控制PWM频率TH0=0xEC;TL0=0xEC;if(count > 100) // 设置占空比PWM_PIN=0;elsePWM_PIN=1;```以上代码通过控制定时器0的计数值和PWM引脚的电平状态实现了一个简单的PWM控制LED亮度的功能。

STC单片机硬件PWM的使用分析STC单片机（具有PCA功能的），怎么实现可变频率的PWM输出？很多朋友还在使用定时器做可变频PWM，这里我就介绍怎么使用硬件PWM，在定时器0的分频基数下设计PWM。

首先看CMOD这个寄存器，这里我们主要关注 CPS0,CPS1,CPS2，这三个位控制选择PCA的计数脉冲源。

对应PWM功能，则是选择频率。

首先可以选择6个固定分频，可以看图片看出，分别是1，2，4，6，8，12的系统分频。

我们需要做可变频率的PWM，所以我们需要选择模式2，选择定时器0的溢出作为系统分频基数。

然后，我么看怎么具体的去计算，去实现分频。

这里就需要上面这个图片的计算规则。

这里我举一个例子来说明，比如我们单片机的晶振使用的是12MHZ，而我们需要实现300HZ的频率。

如果得到呢？首先，如果我们采用CMOD的固定分频，可以发现，无论是1，2，4，8，12，分频下来的频率都不是300HZ。

所以这里也体现我们使用定时器0做分频基数的好处了。

我们继续计算，12MHZ需要转化为300HZ，那么根据上图，首先我们需要确定PCA时钟输入频率，根据公式 300*256=76800HZ，这个值就是我们需要的PCA时钟输入频率。

现在问题就是，我们怎么把12MHZ，转化为76.8KHZ， 12000KHZ/76.8KHZ=156.25 ，这个156.25就是分频基数，而这个分频基数由我们的定时器溢出参数来设定，意思就是当我们定时器如果计数156.25溢出就可以做到分频基数为156.25，所以我们在设置定时器0的计数起始值就是65536-156=65380，对应TH0=0XFF,TL0=0X64。

好了，怎么计算PWM在定时器0下实现我们自己需要的任意频率的计算方式这里就介绍完了。

如果要动态实现频率可变，我们就可以通过通讯去动态调整定时器0的计数基数，（实际就是调整了分频基数），就可以实现频率的改变了。

另外，说明：这里的定时器0，不需要中断，并且该定时器也不是作为产生PWM用的，是作为一个分频基数用！。

【PWM】.实例一:电路图如上，该程序的功能是利用按键S1对LED的亮度进行调节。

程序如下：#include"12C5A"//注意这个头文件，用reg52是不行的，如果你没有的话，可以去百// //度文档里搜索“STC12C5A系列单片机头文件”，有我共享的头文件。

void delay(unsigned int cnt){unsigned char i;for(;cnt>0;cnt--)for(i=0;i<250;i++);}void main(){CCON=0; //PCA初始化CL=0; //PCA的16位计数器低八位CH=0; //PCA的16位计数器高八位CMOD=0x00; //选择系统时钟/12 为计数脉冲,则PWM的频率f=sysclk/256/12;CCAP0H=0x80; // 占空比控制CCAP0L=0x80;PCA_PWM0=0x00; //控制占空比的第九位为0CCAPM0=0x42; //允许P13作为PWM输出CR=1; //启动PCA计数器while(1){if(P10==0){delay(200);while(P10==0);CCAP0H+=10; //占空比调节CCAP0L+=10;}}}实例二：两个文件#include <>#include <>#define U8 unsigned char#define U16 unsigned intvoid DelayMs(U8 ms);void PWM_clock(U8 clock);void PWM_start(U8 module,U8 mode);////////////////////// 延时子程序/////////////////////////////void DelayMs(U8 ms) //在11.0592M晶振下，stc10f系列（单周期指令）的ms级延时{U16 i;while(ms--){for(i = 0; i < 850; i++);}}////////////////////主函数入口////////////////////////////sfr CCON = 0xD8; //PCA控制寄存器sfr CMOD = 0xD9; //PCA模式寄存器sfr CCAPM0 = 0xDA; //PCA模块0模式寄存器//模块0对应CEX0/PCA0/PWM0(STC12C5A60S2系列)sfr CCAPM1 = 0xDB; //PCA模块1模式寄存器//模块1对应CEX1/PCA1/PWM1(STC12C5A60S2系列)sfr CL = 0xE9; //PCA 定时寄存器低位sfr CH = 0xF9; //PCA 定时寄存器高位sfr CCAP0L = 0xEA; //PCA模块0的捕获寄存器低位sfr CCAP0H = 0xFA; //PCA模块0的捕获寄存器高位sfr CCAP1L = 0xEB; //PCA模块1的捕获寄存器低位sfr CCAP1H = 0xFB; //PCA模块1的捕获寄存器高位sfr PCA_PWM0 = 0xF2; //PCA PWM 模式辅助寄存器0sfr PCA_PWM1 = 0xF3; //PCA PWM 模式辅助寄存器1sbit CF = 0xDF; //PCA计数溢出标志位sbit CR = 0xDE; //PCA计数器运行控制位sbit CCF1 = 0xD9; //PCA模块1中断标志sbit CCF0 = 0xD8; //PCA模块0中断标志//* CCAPOH = CCAPOL = 0XC0; //模块0输出占空因数为25%//* CCAPOH = CCAPOL = 0X80; //模块0输出占空因数为50%//* CCAPOH = CCAPOL = 0X40; //模块0输出占空因数为75%void PWM_clock(U8 clock);void PWM_start(U8 module,U8 mode);void PWM_clock(U8 clock){CMOD |= (clock<<1);CL = 0x00;CH = 0x00;}void PWM_start(U8 module,U8 mode){CCAP0L = 0XC0;CCAP0H = 0XC0; //模块0初始输出占空因数为25%CCAP1L = 0XC0;CCAP1H = 0XC0; //模块1初始输出占空因数为25%if(module==0){switch(mode){case 0: CCAPM0 = 0X42;break; //模块0设置为8位PWM输出，无中断case 1: CCAPM0 = 0X53;break; //模块0设置为8位PWM输出，下降沿产生中断case 2: CCAPM0 = 0X63;break; //模块0设置为8位PWM输出，上升沿产生中断case 3: CCAPM0 = 0X73;break; //模块0设置为8位PWM 输出，跳变沿产生中断default: break;}}elseif(module==1){switch(mode){case 0: CCAPM1 = 0X42;break; //模块1设置为8位PWM输出，无中断case 1: CCAPM1 = 0X53;break; //模块1设置为8位PWM输出，下降沿产生中断case 2: CCAPM1 = 0X63;break; //模块1设置为8位PWM输出，上升沿产生中断case 3: CCAPM1 = 0X73;break; //模块1设置为8位PWM输出，跳变沿产生中断default: break;}}elseif(module==2){switch(mode){case 0: CCAPM0 = CCAPM1 = 0X42;break; //模块0和1设置为8位PWM输出，无中断case 1: CCAPM0 = CCAPM1 = 0X53;break; //模块0和1设置为8位PWM输出，下降沿产生中断case 2: CCAPM0 = CCAPM1 = 0X63;break; //模块0和1设置为8位PWM输出，上升沿产生中断case 3: CCAPM0 = CCAPM1 = 0X73;break; //模块0和1设置为8位PWM输出，跳变沿产生中断default: break;}}CR=1; //PCA计数器开始计数}void PCA_Intrrpt(void) interrupt 7{if(CCF0) CCF0=0;if(CCF1) CCF1=0; //软件清零if(CF) CF=0; //软件清零}void main(){TMOD|=0x02; /* timer 0 mode 2: 8-Bit reload */TH0=0xff;TR0=1;PWM_clock(2); // PCA/PWM时钟源为定时器0的溢出PWM_start(0,0); // 模块0,设置为PWM输出,无中断,初始占空因素为25%while(1){DelayMs(250);}}12C5A#include <>#define U8 unsigned charsfr CCON = 0xD8; //PCA控制寄存器sfr CMOD = 0xD9; //PCA模式寄存器sfr CCAPM0 = 0xDA; //PCA模块0模式寄存器//模块0对应CEX0/PCA0/PWM0(STC12C5A60S2系列)sfr CCAPM1 = 0xDB; //PCA模块1模式寄存器//模块1对应CEX1/PCA1/PWM1(STC12C5A60S2系列)sfr CL = 0xE9; //PCA 定时寄存器低位sfr CH = 0xF9; //PCA 定时寄存器高位sfr CCAP0L = 0xEA; //PCA模块0的捕获寄存器低位sfr CCAP0H = 0xFA; //PCA模块0的捕获寄存器高位sfr CCAP1L = 0xEB; //PCA模块1的捕获寄存器低位sfr CCAP1H = 0xFB; //PCA模块1的捕获寄存器高位sfr PCA_PWM0 = 0xF2; //PCA PWM 模式辅助寄存器0sfr PCA_PWM1 = 0xF3; //PCA PWM 模式辅助寄存器1sbit CF = 0xDF; //PCA计数溢出标志位sbit CR = 0xDE; //PCA计数器运行控制位sbit CCF1 = 0xD9; //PCA模块1中断标志sbit CCF0 = 0xD8; //PCA模块0中断标志//* CCAPOH = CCAPOL = 0XC0; //模块0输出占空因数为25%//* CCAPOH = CCAPOL = 0X80; //模块0输出占空因数为50%//* CCAPOH = CCAPOL = 0X40; //模块0输出占空因数为75%void PWM_clock(U8 clock);void PWM_start(U8 module,U8 mode);void PWM_clock(U8 clock){CMOD |= (clock<<1);CL = 0x00;CH = 0x00;}void PWM_start(U8 module,U8 mode){CCAP0L = 0XC0;CCAP0H = 0XC0; //模块0初始输出占空因数为25%CCAP1L = 0XC0;CCAP1H = 0XC0; //模块1初始输出占空因数为25%if(module==0){switch(mode){case 0: CCAPM0 = 0X42;break; //模块0设置为8位PWM输出，无中断case 1: CCAPM0 = 0X53;break; //模块0设置为8位PWM输出，下降沿产生中断case 2: CCAPM0 = 0X63;break; //模块0设置为8位PWM输出，上升沿产生中断case 3: CCAPM0 = 0X73;break; //模块0设置为8位PWM输出，跳变沿产生中断default: break;}}elseif(module==1){switch(mode){case 0: CCAPM1 = 0X42;break; //模块1设置为8位PWM输出，无中断case 1: CCAPM1 = 0X53;break; //模块1设置为8位PWM输出，下降沿产生中断case 2: CCAPM1 = 0X63;break; //模块1设置为8位PWM输出，上升沿产生中断case 3: CCAPM1 = 0X73;break; //模块1设置为8位PWM输出，跳变沿产生中断default: break;}}elseif(module==2){switch(mode){case 0: CCAPM0 = CCAPM1 = 0X42;break; //模块0和1设置为8位PWM输出，无中断case 1: CCAPM0 = CCAPM1 = 0X53;break; //模块0和1设置为8位PWM输出，下降沿产生中断case 2: CCAPM0 = CCAPM1 = 0X63;break; //模块0和1设置为8位PWM输出，上升沿产生中断case 3: CCAPM0 = CCAPM1 = 0X73;break; //模块0和1设置为8位PWM输出，跳变沿产生中断default: break;}}CR=1; //PCA计数器开始计数}void PCA_Intrrpt(void) interrupt 7{if(CCF0) CCF0=0;if(CCF1) CCF1=0; //软件清零if(CF) CF=0; //软件清零}。

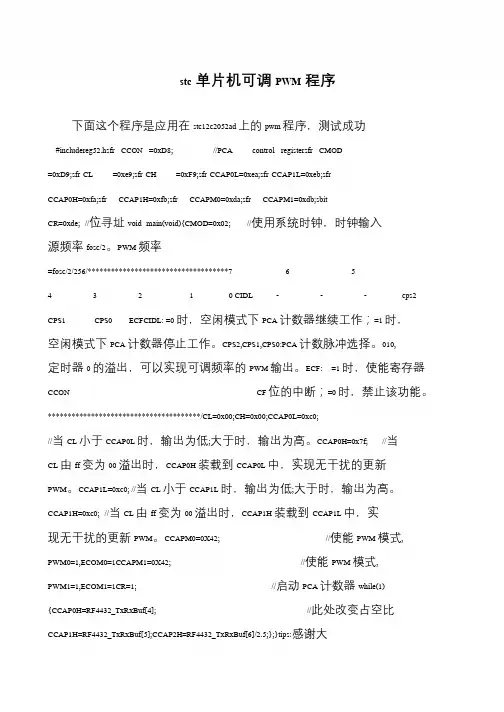

stc单片机可调PWM程序下面这个程序是应用在stc12c2052ad 上的pwm 程序，测试成功#includereg52.hsfr CCON =0xD8; //PCA control registersfr CMOD =0xD9;sfr CL =0xe9;sfr CH =0xF9;sfr CCAP0L=0xea;sfr CCAP1L=0xeb;sfr CCAP0H=0xfa;sfr CCAP1H=0xfb;sfr CCAPM0=0xda;sfr CCAPM1=0xdb;sbit CR=0xde; //位寻址void main(void){CMOD=0x02; //使用系统时钟，时钟输入源频率fosc/2。

PWM 频率=fosc/2/256/************************************7 6 54 3 2 1 0 CIDL - - - cps2 CPS1 CPS0 ECFCIDL: =0 时，空闲模式下PCA 计数器继续工作；=1 时，空闲模式下PCA 计数器停止工作。

CPS2,CPS1,CPS0:PCA 计数脉冲选择。

010, 定时器0 的溢出，可以实现可调频率的PWM 输出。

ECF: =1 时，使能寄存器CCON CF 位的中断；=0 时，禁止该功能。

***************************************/CL=0x00;CH=0x00;CCAP0L=0xc0;//当CL 小于CCAP0L 时，输出为低;大于时，输出为高。

CCAP0H=0x7f; //当CL 由ff 变为00 溢出时，CCAP0H 装载到CCAP0L 中，实现无干扰的更新PWM。

CCAP1L=0xc0; //当CL 小于CCAP1L 时，输出为低;大于时，输出为高。

CCAP1H=0xc0; //当CL 由ff 变为00 溢出时，CCAP1H 装载到CCAP1L 中，实现无干扰的更新PWM。
