单片机设计PWM三种方式

51系列单片机输出PWM的两种方法PWM（Pulse Width Modulation，脉宽调制）是一种常用的调制技术，通过改变信号的脉宽来控制输出电平的占空比。

在51系列的单片机中，常用的PWM输出方式有基于定时/计数器和软件实现两种方法。

一、基于定时/计数器的PWM输出方法：在51系列单片机中，内部有多个定时/计数器可用于实现PWM输出。

这些定时/计数器包括可编程定时/计数器T0、T1、T2和看门狗定时器。

1.T0定时/计数器：T0定时/计数器是最简单和最常用的PWM输出方式之一、通过配置T0定时/计数器的工作模式和重装值来实现PWM输出。

具体步骤如下：（1）选择T0的工作模式：将定时/计数器T0设置为工作在16位定时器模式，并使能PWM输出。

（2）设置T0的重装值：通过设定T0的装载值来定义PWM输出的周期。

（3）设置T0的计数初值：通过设定T0的计数初值来定义PWM输出的脉宽。

（4）启动T0定时/计数器：开启T0定时/计数器的时钟源，使其开始计数。

2.T1定时/计数器：T1定时/计数器相对于T0定时/计数器来说更加灵活，它具有更多的工作模式和功能，可以实现更复杂的PWM输出。

与T0定时/计数器类似，通过配置T1的工作模式、装载值和计数初值来实现PWM输出。

3.T2定时/计数器：T2定时/计数器在51系列单片机中的应用较少，但也可以用于实现PWM输出。

与T0和T1不同，T2定时/计数器没有独立的PWM输出功能，需要结合外部中断请求（INT）来实现PWM输出。

二、软件实现PWM输出方法：在51系列单片机中，除了利用定时/计数器来实现PWM输出外，还可以通过软件来实现PWM输出。

软件实现PWM的核心思想是利用延时控制来生成不同占空比的方波信号。

软件实现PWM输出的步骤如下：（1）设置IO口：选择一个适合的IO口，将其设置为输出模式。

（2）生成PWM信号：根据要求的PWM占空比，通过控制IO口的高低电平和延时的时间来生成PWM方波信号。

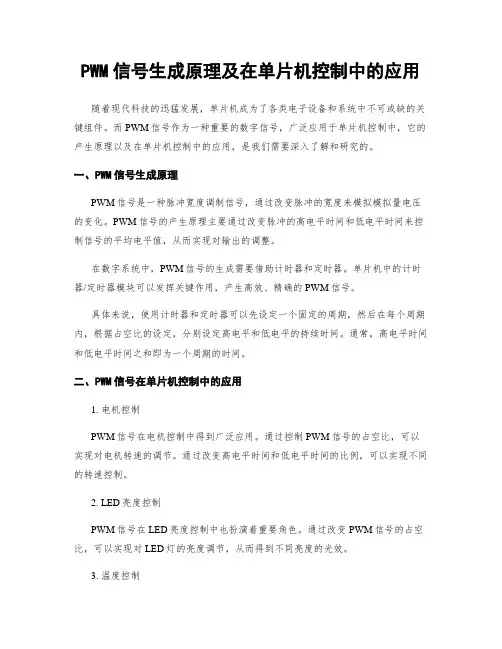

PWM信号生成原理及在单片机控制中的应用随着现代科技的迅猛发展，单片机成为了各类电子设备和系统中不可或缺的关键组件。

而PWM信号作为一种重要的数字信号，广泛应用于单片机控制中，它的产生原理以及在单片机控制中的应用，是我们需要深入了解和研究的。

一、PWM信号生成原理PWM信号是一种脉冲宽度调制信号，通过改变脉冲的宽度来模拟模拟量电压的变化。

PWM信号的产生原理主要通过改变脉冲的高电平时间和低电平时间来控制信号的平均电平值，从而实现对输出的调整。

在数字系统中，PWM信号的生成需要借助计时器和定时器。

单片机中的计时器/定时器模块可以发挥关键作用，产生高效、精确的PWM信号。

具体来说，使用计时器和定时器可以先设定一个固定的周期，然后在每个周期内，根据占空比的设定，分别设定高电平和低电平的持续时间。

通常，高电平时间和低电平时间之和即为一个周期的时间。

二、PWM信号在单片机控制中的应用1. 电机控制PWM信号在电机控制中得到广泛应用。

通过控制PWM信号的占空比，可以实现对电机转速的调节。

通过改变高电平时间和低电平时间的比例，可以实现不同的转速控制。

2. LED亮度控制PWM信号在LED亮度控制中也扮演着重要角色。

通过改变PWM信号的占空比，可以实现对LED灯的亮度调节，从而得到不同亮度的光效。

3. 温度控制PWM信号还可以用于温度控制。

通过控制PWM信号的占空比，可以调整加热元件的电源开关频率和工作时间，从而实现对温度的控制。

这种控制方式下，可以减少功耗，提高系统效率。

4. 声音输出PWM信号还可应用于音频处理。

通过改变PWM信号的频率和占空比，可以产生不同音高的声音。

利用PWM信号的高频特性，可以实现模拟音频信号的数字化。

5. 无线通信PWM信号还可以被用于无线通信中。

通过控制PWM信号的占空比和频率，可以产生数字调制信号，实现与无线通信模块的数据传输。

三、PWM信号控制方法1. 软件控制通过使用单片机的GPIO口，可以编写程序，实现对PWM信号的软件控制。

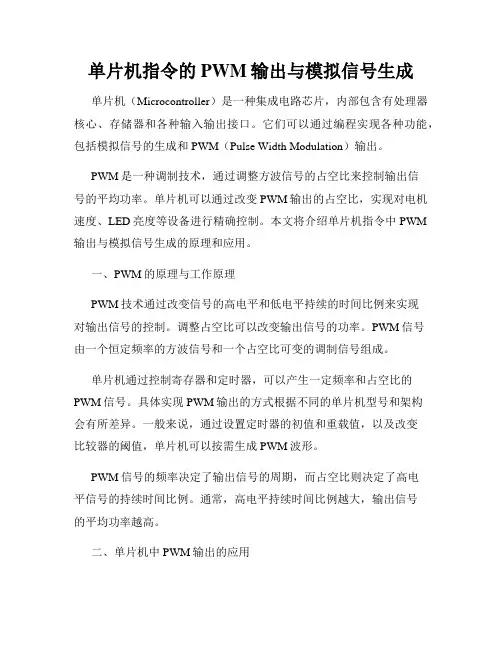

单片机指令的PWM输出与模拟信号生成单片机（Microcontroller）是一种集成电路芯片，内部包含有处理器核心、存储器和各种输入输出接口。

它们可以通过编程实现各种功能，包括模拟信号的生成和PWM（Pulse Width Modulation）输出。

PWM是一种调制技术，通过调整方波信号的占空比来控制输出信号的平均功率。

单片机可以通过改变PWM输出的占空比，实现对电机速度、LED亮度等设备进行精确控制。

本文将介绍单片机指令中PWM 输出与模拟信号生成的原理和应用。

一、PWM的原理与工作原理PWM技术通过改变信号的高电平和低电平持续的时间比例来实现对输出信号的控制。

调整占空比可以改变输出信号的功率。

PWM信号由一个恒定频率的方波信号和一个占空比可变的调制信号组成。

单片机通过控制寄存器和定时器，可以产生一定频率和占空比的PWM信号。

具体实现PWM输出的方式根据不同的单片机型号和架构会有所差异。

一般来说，通过设置定时器的初值和重载值，以及改变比较器的阈值，单片机可以按需生成PWM波形。

PWM信号的频率决定了输出信号的周期，而占空比则决定了高电平信号的持续时间比例。

通常，高电平持续时间比例越大，输出信号的平均功率越高。

二、单片机中PWM输出的应用1. 电机控制：PWM可用于控制电机的转速和方向。

通过改变PWM信号的占空比，可以调整电机的运行速度。

同时，通过反馈回路，可以实现闭环控制，使电机保持稳定的转速。

2. LED亮度调节：基于人眼暂时视觉暂留效应，通过快速切换LED 的亮灭状态，可以在人眼的感知上产生不同亮度的效果。

通过改变PWM信号的占空比，可以实现对LED的亮度进行调节。

3. 数字信号转模拟信号：通过PWM技术，单片机可以将数字信号转换为模拟信号。

在数字信号中，通过改变PWM信号的频率和占空比，可以模拟出各种不同的模拟信号形态，如正弦波、方波等。

三、使用单片机指令生成PWM输出与模拟信号在使用单片机进行PWM输出和模拟信号生成时，需要根据具体的单片机型号和开发环境来进行相应的编程。

51单片机——增强型PWM，使用自带PWM发生器0. 序之前用定时器做了模拟PWM输出，得到的1k左右波形还行，到10k往上波形就特别难看，又是跳变又是长短不一。

后来在参考手册上面看到stc15w4k系列自带pwm波形发生器，于是整了好久写出来了。

今天因为业务需求要改代码，回头一看，好家伙，都不知道自己写的啥了。

看了一会儿想起来，于是有了此文。

1. 简介如图，如下介绍，他直接把PWM输出到IO口上面，我使用的是这两个，于是就用了PWM3和PWM2_2两个。

2. 分析占坑，今天还要重构代码，改很多东西，暂时不分析了（2021.6.2）。

3. 代码代码比较简单，我是照着这个写的，XDM自己去瞅瞅啊，我当时看了一早上才看明白。

1.#include <STC15.H> //52头文件2.#include <PWM.H>3.4.u8 Tcount=0; //一个PWM周期内的：周期计数，占空比，方向5.sbit PWM = P2^1;//PWM4口6.sbit PWM2 = P2^7; //PWM2口7.sbit NPWM1 =P5^4; //关闭PWM异常口8.sbit NPWM2 =P5^4; //关闭PWM异常口9.void setPWMWide(u8 Wide); //设置脉宽10.11.#define CYCLE 0x800L//5khz //定义PWM周期(最大值为32767)12.#define DUTY1 20 //定义占空比为20%13.#define DUTY2 30 //定义占空比为30%14.#define DUTY3 50 //定义占空比为50%15.16.//主函数17.void InitPWM()18.{19.InterruptInit();//初始化中断配置20.}21.22.void setPWMWide(u8 Wide)23.{24.P_SW2 |= 0x80; //使能访问XSFR25.PWMIF=0x00;26.PWMFDCR = 0x00; //关闭PWM异常检测，P5.4和P5.5在IIC中使用，如果不关闭会一直进入异常导致无法设置PWM占空比27.PWMCFG = 0x00; //配置PWM的输出初始电平为低电平28.PWMCKS = 0x00; //选择PWM的时钟为Fosc/(0+1)29.PWMC = CYCLE; //设置PWM周期30.31.//板子PWM4 芯片PWM2_2 P2.732.// PWM2T1 = 0x0000; //设置PWM2第1次反转的PWM计数33.// PWM2T2 = CYCLE * DUTY / 100; //设置PWM2第2次反转的PWM计数34.PWM2T1 = 0x0000; //设置PWM2第1次反转的PWM计数35.PWM2T2 = CYCLE * (Wide) / 100; //设置PWM2第2次反转的PWM计数36.PWM2CR |= 0x08; //选择PWM2输出到P2.7,不使能PWM2中断37.38.PWM3T1 = 0x0000; //设置PWM2第1次反转的PWM计数39.PWM3T2 = CYCLE * (Wide) / 100; //设置PWM2第2次反转的PWM计数40.//占空比为(PWM2T2-PWM2T1)/PWMC41.PWM3CR = 0; //选择PWM2输出到P2.142.43.//使能44.PWMCR = 0x03; //使能PWM信号输出45.PWMCR |= 0x80; //使能PWM模块46.P_SW2 &= ~0x80;47.48.}49.50.void SetPWM(u8 level) //设置风扇等级 1 2 3 4是自动不用管风速51.{52.// PutChar(speedFlag);53.if(level==1) //1是9.8k54.{55.setPWMWide(DUTY1);56.}57.else if(level==2)58.{59.setPWMWide(DUTY2);60.}61.else if(level==3)62.{63.setPWMWide(DUTY3);64.}65.66.}67.68.69.//中断初始化配置70.void InterruptInit()71.{72.73.P2M1 &= 0<<1; //PWM4 P2.1 设置推挽74.P2M0 |= 1<<1;75.P2M1 &= 0<<7; //PWM4 P2.7 设置推挽76.P2M0 |= 1<<7;77.78.PWM=0;79.PWM2=0;80.81.P_SW2 |= 0x80; //使能访问XSFR82.PWMIF=0x00;83.PWMFDCR = 0x00; //关闭PWM异常检测，P5.4和P5.5在IIC中使用，如果不关闭会一直进入异常导致无法设置PWM占空比84.PWMCFG = 0x00; //配置PWM的输出初始电平为低电平85.PWMCKS = 0x00; //选择PWM的时钟为Fosc/(0+1)86.PWMC = CYCLE; //设置PWM周期87.88.//板子PWM4 芯片PWM2_2 P2.789.PWM2T1 = 0x0000; //设置PWM2第1次反转的PWM计数90.PWM2T2 = CYCLE * DUTY1 / 100; //设置PWM2第2次反转的PWM计数91.//占空比为(PWM2T2-PWM2T1)/PWMC92.PWM2CR |= 0x08; //选择PWM2输出到P2.7,不使能PWM2中断93.94.//板子PWM2 芯片PWM3 P2.195.PWM3T1 = 0x0000; //设置PWM2第1次反转的PWM计数96.PWM3T2 = CYCLE * DUTY1 / 100; //设置PWM2第2次反转的PWM计数97.//占空比为(PWM2T2-PWM2T1)/PWMC98.PWM3CR = 0; //选择PWM2输出到P2.199.100.//使能101.PWMCR = 0x03; //使能PWM信号输出102.PWMCR |= 0x80; //使能PWM模块103.P_SW2 &= ~0x80;104.105.}。

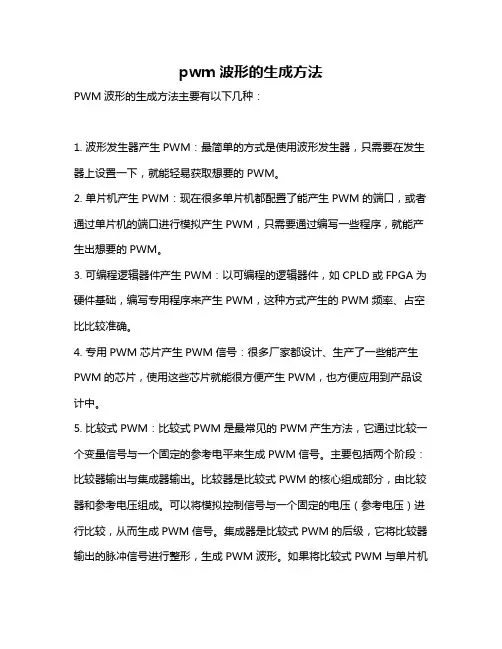

pwm波形的生成方法
PWM波形的生成方法主要有以下几种：
1. 波形发生器产生PWM：最简单的方式是使用波形发生器，只需要在发生器上设置一下，就能轻易获取想要的PWM。

2. 单片机产生PWM：现在很多单片机都配置了能产生PWM的端口，或者通过单片机的端口进行模拟产生PWM，只需要通过编写一些程序，就能产生出想要的PWM。

3. 可编程逻辑器件产生PWM：以可编程的逻辑器件，如CPLD或FPGA为硬件基础，编写专用程序来产生PWM，这种方式产生的PWM频率、占空比比较准确。

4. 专用PWM芯片产生PWM信号：很多厂家都设计、生产了一些能产生PWM的芯片，使用这些芯片就能很方便产生PWM，也方便应用到产品设计中。

5. 比较式PWM：比较式PWM是最常见的PWM产生方法，它通过比较一个变量信号与一个固定的参考电平来生成PWM信号。

主要包括两个阶段：比较器输出与集成器输出。

比较器是比较式PWM的核心组成部分，由比较器和参考电压组成。

可以将模拟控制信号与一个固定的电压（参考电压）进行比较，从而生成PWM信号。

集成器是比较式PWM的后级，它将比较器输出的脉冲信号进行整形，生成PWM波形。

如果将比较式PWM与单片机
相结合，可以使用定时器/计数器来生成PWM波形。

通过定时器/计数器的控制，可以改变PWM的频率和占空比。

以上内容仅供参考，如需更多信息，建议查阅相关文献或咨询专业人士。

单片机原理及应用—— P W M直流电机调速控制系统概括直流电动机具有良好的启动性能和调速特性。

具有起动转矩大、调速平稳、经济大范围、调速容易、调速后效率高等特点。

本文设计的直流电机调速系统主要由51单片机、电源、H桥驱动电路、LED 液晶显示器、霍尔测速电路和独立按键组成的电子产品组成。

电源采用78系列芯片，采用PWM波方式实现电机+5V、+15V调速，PWM为脉宽调制，通过51单片机改变占空比实现。

通过独立的按键实现电机的启停、调速和转向的手动控制，LED实现测量数据（速度）的显示。

电机转速采用霍尔传感器检测输出方波，通过51单片机统计1秒内方波脉冲个数，计算电机转速，实现直流电机的反馈控制。

关键词：直流电机调速； H桥驱动电路； LED显示屏; 51单片机目录摘要2摘要错误!未定义书签。

目录3第 1 章引言41.1 概述41.2 国外发展现状41.3 要求51.4 设计目的及6第 2 章项目论证与选择72.1 电机调速模块72.2 PWM调速工作模式72.3 PWM脉宽调制方式错误!未定义书签。

2.4 PWM 软件实现错误!未定义书签。

第三章系统硬件电路设计83.1 信号输入电路83.2 电机PWM驱动模块电路9第 4 章系统的软件设计104.1 单片机选型104.2 系统软件设计分析10第 5 章 MCU 系统集成调试135.1 PROTEUS 设计与仿真平台错误!未定义书签。

18传统开发流程对比错误!未定义书签。

第一章简介1.1 概述现代工业的电驱动一般要求部分或全部自动化，因此必须与各种控制元件组成的自动控制系统相联动，而电驱动可视为自动电驱动系统的简称。

在这个系统中，生产机械可以自动控制。

随着现代电力电子技术和计算机技术的发展以及现代控制理论的应用，自动电驱动正朝着计算机控制的生产过程自动化方向发展。

以实现高速、高质量、高效率的生产。

在大多数集成自动化系统中，自动化电力牵引系统仍然是不可或缺的组成部分。

单片机PWM调光原理与实现方法近年来，随着LED灯具的广泛应用，调光技术也变得越来越重要。

单片机作为调光控制的核心部件之一，使用PWM（脉宽调制）技术可以实现灯光的亮度调节。

本文将介绍单片机PWM调光原理及实现方法。

一、PWM调光原理PWM是一种基于时间的调光方法，通过改变信号的高低电平持续时间的比例来调节灯光的亮度。

该方法适用于LED等光源，因为LED的发光亮度与通电时间成正比。

PWM调光原理如下：1. 设定周期：在PWM调光中，首先需要设定一个时间的基本周期。

周期越大，灯光的亮度变化也就越平滑。

典型的PWM周期一般为几十微秒。

2. 设定占空比：占空比是表示高电平时间占总周期时间的比例，通常以百分比表示。

占空比越高，灯光亮度越大；占空比越低，灯光亮度越小。

3. 生成PWM信号：根据设定的周期和占空比，单片机通过不断计数生成PWM信号。

当计数值小于占空比时，输出高电平；当计数值大于占空比时，输出低电平。

通过改变计数阈值，可以实现不同占空比的PWM信号。

4. 连接LED灯：通过PWM输出口将生成的PWM信号连接到LED灯。

当PWM信号为高电平时，LED点亮；为低电平时，LED熄灭。

通过不断重复生成PWM信号，可实现灯光的调光效果。

二、实现方法在单片机上实现PWM调光功能有多种方法，下面将介绍两种常见的实现方法。

1. 软件实现PWM调光软件实现PWM调光是通过单片机的定时器和计数器来实现的。

具体步骤如下：1) 设置定时器：选择适合的定时器工作模式，并设置定时周期。

定时周期即为PWM的周期。

2) 设置计数器：设置计数器的初值。

3) 发出PWM信号：当计数器值小于占空比时，输出高电平；否则输出低电平。

4) 重复步骤3，不断更新计数器的值，从而生成PWM信号。

2. 硬件实现PWM调光硬件实现PWM调光是通过使用专用的PWM模块和电路来实现的。

具体步骤如下：1) 配置PWM模块：根据单片机的特点，选择适合的PWM模块，并进行配置。

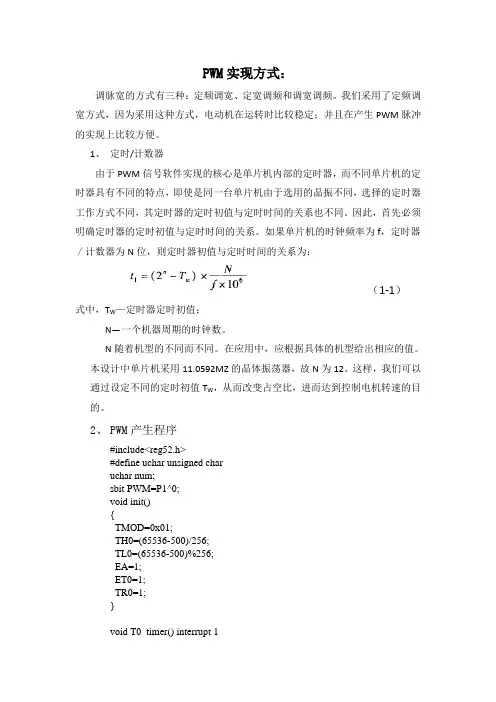

PWM实现方式：调脉宽的方式有三种：定频调宽、定宽调频和调宽调频。

我们采用了定频调宽方式，因为采用这种方式，电动机在运转时比较稳定；并且在产生PWM脉冲的实现上比较方便。

1、定时/计数器由于PWM信号软件实现的核心是单片机内部的定时器，而不同单片机的定时器具有不同的特点，即使是同一台单片机由于选用的晶振不同，选择的定时器工作方式不同，其定时器的定时初值与定时时间的关系也不同。

因此，首先必须明确定时器的定时初值与定时时间的关系。

如果单片机的时钟频率为f，定时器／计数器为N位，则定时器初值与定时时间的关系为：（1-1）式中，T W—定时器定时初值；N—一个机器周期的时钟数。

N随着机型的不同而不同。

在应用中，应根据具体的机型给出相应的值。

本设计中单片机采用11.0592MZ的晶体振荡器，故N为12。

这样，我们可以通过设定不同的定时初值T W，从而改变占空比，进而达到控制电机转速的目的。

2、PWM产生程序#include<reg52.h>#define uchar unsigned charuchar num;sbit PWM=P1^0;void init(){TMOD=0x01;TH0=(65536-500)/256;TL0=(65536-500)%256;EA=1;ET0=1;TR0=1;}void T0_timer() interrupt 1{TH0=(65536-500)/256; TL0=(65536-500)%256; num++;}void main(){init();while(1){if(num==4){PWM=~PWM;num=0;}}}。

单片机pwm调光电路单片机PWM调光电路一、引言随着人们对照明效果的追求，调光技术在照明领域中得到广泛应用。

而单片机PWM调光电路作为一种常见的调光技术，具有调光范围广、精度高、响应速度快等优点，被广泛应用于LED照明、舞台灯光等领域。

本文将介绍单片机PWM调光电路的原理和实现方法。

二、原理单片机PWM调光电路的原理是利用单片机的定时器产生PWM信号，通过改变PWM信号的占空比来调节灯光的亮度。

PWM（Pulse Width Modulation）即脉宽调制，通过改变信号脉冲的高电平时间和低电平时间的比例，来控制被调光设备的平均功率，从而达到调光的效果。

三、实现方法1. 硬件设计单片机PWM调光电路的硬件设计主要包括单片机、光敏电阻、三极管等元件。

其中，单片机是控制调光的核心部件，光敏电阻用于感知环境光亮度，并将感知的信号输入给单片机，三极管则用于控制LED灯的亮度。

2. 程序设计在单片机PWM调光电路中，需要通过编程来实现PWM信号的控制。

具体的实现步骤如下：（1）初始化定时器：设置定时器的工作模式和时钟源。

（2）设置PWM参数：设置PWM的频率和占空比。

（3）启动定时器：使定时器开始工作。

（4）根据光敏电阻的信号调节PWM占空比：通过读取光敏电阻的信号，计算出对应的PWM占空比，并将其写入PWM寄存器。

（5）循环执行以上步骤，实现实时调光。

四、优点与应用1. 优点（1）调光范围广：单片机PWM调光电路可以在0-100%之间连续调节亮度，满足不同场合的需求。

（2）精度高：PWM调光电路的调光精度可以达到0.1%左右，保证了照明效果的准确性。

（3）响应速度快：由于PWM信号的高低电平时间可以非常短，因此单片机PWM调光电路的响应速度很快，可以实现实时调光。

（4）节能环保：通过调节灯光的亮度，可以达到节能减排的效果，降低能耗，环保节能。

2. 应用（1）LED照明：单片机PWM调光电路广泛应用于LED照明领域，通过调节LED的亮度，实现不同场合的照明需求，如家居照明、商业照明等。

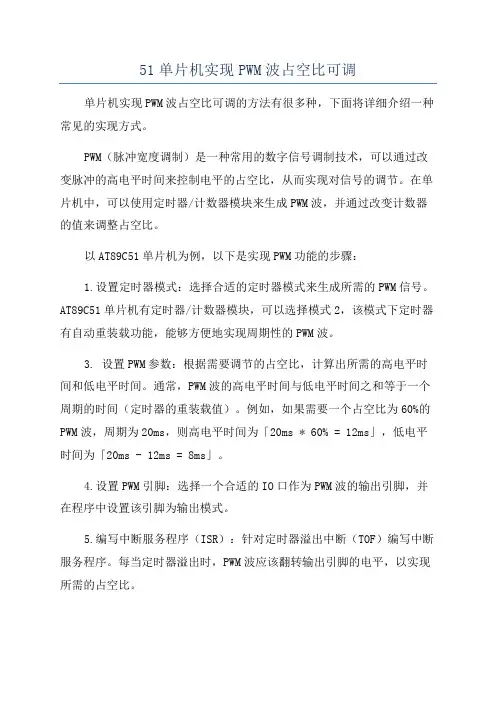

51单片机实现PWM波占空比可调单片机实现PWM波占空比可调的方法有很多种，下面将详细介绍一种常见的实现方式。

PWM（脉冲宽度调制）是一种常用的数字信号调制技术，可以通过改变脉冲的高电平时间来控制电平的占空比，从而实现对信号的调节。

在单片机中，可以使用定时器/计数器模块来生成PWM波，并通过改变计数器的值来调整占空比。

以AT89C51单片机为例，以下是实现PWM功能的步骤：1.设置定时器模式：选择合适的定时器模式来生成所需的PWM信号。

AT89C51单片机有定时器/计数器模块，可以选择模式2，该模式下定时器有自动重装载功能，能够方便地实现周期性的PWM波。

3. 设置PWM参数：根据需要调节的占空比，计算出所需的高电平时间和低电平时间。

通常，PWM波的高电平时间与低电平时间之和等于一个周期的时间（定时器的重装载值）。

例如，如果需要一个占空比为60%的PWM波，周期为20ms，则高电平时间为「20ms * 60% = 12ms」，低电平时间为「20ms - 12ms = 8ms」。

4.设置PWM引脚：选择一个合适的IO口作为PWM波的输出引脚，并在程序中设置该引脚为输出模式。

5.编写中断服务程序（ISR）：针对定时器溢出中断（TOF）编写中断服务程序。

每当定时器溢出时，PWM波应该翻转输出引脚的电平，以实现所需的占空比。

6.初始化定时器和中断：在程序初始化阶段，将定时器设为所需的模式，设置中断向量表中的对应中断服务函数，并开启定时器中断。

7.主循环中设置占空比：在主循环中，通过改变定时器的初值来实现不同占空比的调节。

将计算得到的高电平时间和低电平时间分别赋值给定时器初值，即可实现占空比的调整。

通过上述步骤，我们可以实现占空比可调的PWM波。

在实际应用中，可以根据需要进行适当的优化和改进，例如增加输入口的设置，使得用户可以通过外部按键或旋钮来实时调整占空比，从而更加灵活地控制PWM波的输出。

总结：通过合适的定时器模式、初值设置和中断服务程序编写，配合适当的IO口配置和占空比计算，我们可以在单片机中实现占空比可调的PWM波。

51系列单片机输出PWM的两种方法51系列单片机（如STC89C52、AT89C51等）是一种常用的8位微处理器，具有较高的性价比和广泛的应用领域。

PWM（Pulse Width Modulation）是一种常用的模拟信号生成技术，在很多领域中都有广泛应用，比如电机控制、LED调光等。

在51系列单片机中，有两种常用的方法可以实现PWM输出，分别是软件实现PWM和硬件实现PWM。

下面将详细介绍这两种方法及其实现方式。

1.软件实现PWM软件实现PWM是通过定时器和IO口的相互配合来产生PWM信号。

具体实现的步骤如下：步骤1：设置定时器的工作模式和计数器初值。

选择一个合适的定时器，比如定时器0，然后设置定时器工作模式和计数器初值。

定时器的工作模式选择“模式1”或“模式2”，并根据需求设置计数器初值。

步骤2：设置IO口的工作模式。

选择一个合适的IO口，比如PWM输出口（如P1.2），然后将该IO口设置为输出模式。

步骤3：编写软件控制代码。

在主循环中，通过改变IO口的电平状态来实现PWM输出。

根据定时器的计数值，可以确定PWM信号的占空比大小。

当定时器计数值小于一些阈值时，将IO口置高电平；当定时器计数值大于该阈值时，将IO口置低电平。

通过改变该阈值，可以实现不同的PWM占空比。

通过上述步骤，就可以实现软件控制的PWM输出。

需要注意的是，软件实现PWM的精度较低，同时也会占用较多的处理器时间。

2.硬件实现PWM硬件实现PWM是通过专门的PWM模块或专用的计时电路来实现PWM输出。

具体实现的步骤如下：步骤1：选择一个合适的PWM模块或计时电路。

可以选择专门的PWM模块（如PCA模块）或计时电路（如555计时芯片），根据需求选择合适的硬件模块。

步骤2：设置PWM模块或计时电路的相关参数。

根据需求设置PWM频率、占空比等参数。

步骤3：连接并配置IO口。

将PWM模块或计时电路的输出引脚连接到需要输出PWM信号的IO口，然后将该IO口设置为输出模式。

单片机PWM原理及方案选择指南引言脉冲宽度调制（PWM）是一种常用的数字信号调制技术，常被应用于单片机控制中。

本文将介绍PWM的原理和其在单片机控制中的应用，并提供一个方案选择指南，帮助读者根据不同需求选择适合的单片机PWM方案。

一、PWM原理1. 什么是PWM？PWM是一种模拟信号的数字调制技术，通过改变脉冲的宽度，实现对模拟信号的控制。

在PWM信号中，脉冲的宽度代表了模拟信号的幅度。

因为单片机只能输出数字信号，通过PWM技术，我们可以模拟出连续的模拟信号。

2. PWM的工作原理PWM信号是由周期固定的脉冲组成的，周期由频率决定。

脉冲的宽度决定了信号的幅度。

通常情况下，脉冲宽度是可调的，通过改变脉冲宽度，可以实现对模拟信号的控制。

3. PWM的应用PWM广泛应用于电机控制、照明调光、音频放大和通信系统等领域。

在单片机控制中，PWM常被用于控制电机的速度和位置，调光灯的亮度以及产生音频信号等。

二、PWM方案选择指南1. 选择合适的单片机在选择PWM方案之前，我们首先需要选择合适的单片机。

以下是一些考虑因素：1）PWM输出通道数量：根据实际需求，选择具备足够PWM输出通道的单片机。

通常情况下，单片机的产品手册或数据表会明确列出其PWM输出通道的数量。

2）PWM分辨率：PWM的分辨率是指能够生成的不同占空比的数量。

分辨率越高，输出的模拟信号越精确。

单片机的PWM分辨率通常由其工作频率和定时器的位数决定。

3）电源电压和电流：根据实际应用的电源要求，选择合适的单片机工作电压范围和电流。

4）功能需求：根据具体需求，选择具备适当功能特性的单片机，如定时器、比较器、ADC/DAC等。

这些功能可以进一步优化PWM的应用。

2. 设计PWM方案选择了合适的单片机后，我们需要设计PWM方案。

以下是一些建议和注意事项：1）确定PWM频率：PWM频率通常是固定的，并且需要根据具体应用进行选择。

较低的频率可能导致马达噪音或闪烁的灯光，而较高的频率可能会引起电磁干扰。

单片机指令的PWM信号生成和控制PWM（Pulse Width Modulation）脉宽调制技术被广泛应用于单片机控制系统中。

PWM信号的生成与控制对于电机驱动、灯光调节、温度控制以及音频处理等应用起到了重要作用。

本文将重点探讨单片机指令的PWM信号生成和控制的原理、实现方法以及常见应用。

一、PWM信号生成原理PWM信号是一种以方波信号为基础的调制信号，信号的占空比（Duty Cycle）决定了信号的高电平和低电平时间比例。

单片机通过改变占空比来实现对设备的控制。

常见的PWM生成方式有两种：软件生成PWM和硬件生成PWM。

软件生成PWM是通过编程计算电平切换的时间来实现，适合频率较低的应用。

硬件生成PWM则是利用单片机内部的定时器/计数器模块来产生PWM信号，适合频率较高的应用。

二、软件生成PWM信号软件生成PWM信号的关键在于精确计算出高电平和低电平的时间，并进行相应的IO电平切换。

以下是软件生成PWM信号的基本步骤：1. 初始化计时器：选择合适的定时器，并设置计时器的计数模式、计数时间、时钟源等参数。

2. 设置占空比：根据实际需求，计算出高电平和低电平的时间比例，即占空比。

3. 确定周期：根据应用需求，确定PWM信号的周期，即一个完整的方波信号的时间长度。

4. 计算高电平和低电平时间：根据占空比和周期计算出高电平和低电平的时间。

5. 控制IO电平：根据计算得到的时间，控制IO引脚的高电平和低电平。

6. 循环生成PWM信号：根据设定的周期，循环生成PWM信号，以实现对设备的控制。

三、硬件生成PWM信号硬件生成PWM信号利用单片机内部的定时器/计数器模块来产生精确的PWM信号。

硬件生成PWM的好处在于能够减轻CPU的负担，提高系统的实时性和稳定性。

以下是硬件生成PWM信号的基本步骤：1. 选择合适的定时器：根据需求选择适合的定时器，通常定时器/计数器模块都支持PWM信号的生成。

2. 初始化定时器：设置定时器的计数模式、计数时间、时钟源等参数。

单片机的PWM输出原理与应用在单片机技术中，脉冲宽度调制（Pulse Width Modulation，PWM）是一种常见的数字信号调制技术。

PWM信号通过控制信号的高电平和低电平的时间比例，模拟出连续电平的变化，具有精确控制电平的特点。

本文将介绍单片机的PWM输出原理及其应用。

一、PWM输出原理单片机的PWM输出原理基于时间控制。

其基本思想是通过调整高电平和低电平之间的时间比例，实现对输出电平的控制。

单片机的PWM输出可以通过特定的寄存器进行配置。

以下是PWM输出的工作原理。

1. 设置定时器：通过单片机的定时器，设置一个固定的计数周期。

计数周期内的计数次数根据所需的PWM信号频率和单片机的时钟频率决定。

2. 输出比例设定：设置一个比较寄存器，该寄存器的值决定了高电平的持续时间。

将此值与定时器的计数值进行比较，当两者相等时，PWM信号的输出电平变为低电平。

3. 输出电平控制：在定时器计数过程中，当计数值小于比较寄存器的值时，输出信号的电平为高电平；当计数值大于等于比较寄存器的值时，输出信号的电平为低电平。

通过调整比较寄存器的值，可以控制高电平和低电平的时间比例，从而改变PWM输出的占空比。

占空比是高电平时间与一个完整周期的比例，可用于控制输出电平。

二、PWM输出应用PWM输出在单片机应用中有广泛的用途，以下列举了几个常见的应用领域。

1. 电机控制：PWM输出可用于直流电机的速度调节。

通过改变PWM信号的占空比，可以改变电机的转速。

占空比增大，则电机转速增加；占空比减小，则电机转速减小。

2. LED亮度控制：PWM输出可以实现LED的亮度调节。

改变PWM信号的占空比，可以改变LED的亮度。

占空比增大，则LED亮度增加；占空比减小，则LED亮度减小。

3. 温度控制：PWM输出可以用于温度控制系统中的电热器控制。

通过改变PWM信号的占空比，可以调节电热器工作时间比例，从而控制温度。

4. 音频处理：PWM输出可以实现音频信号的数字调制。

单片机原理及应用课程设计报告设计题目：学院：专业：班级：学号：学生姓名：指导教师：年月日目录设计题目 (1)1 设计要求及主要技术指标： (1)1.1 设计要求 (1)1.2 主要技术指标 (2)2 设计过程 (2)2.1 题目分析 (4)2.2 整体构思 (4)2.3 具体实现 ................... 错误!未定义书签。

3 元件说明及相关计算 (5)3.1 元件说明 (5)3.2 相关计算 (6)4 调试过程 (6)4.1 调试过程 (6)4.2 遇到问题及解决措施 (7)5 心得体会 (7)参考文献 (8)附录一：电路原理图 (9)附录二：程序清单 (9)设计题目：PWM直流电机调速系统本文设计的PWM直流电机调速系统，主要由51单片机、电源、H桥驱动电路、LED 液晶显示器、霍尔测速电路以及独立按键组成的电子产品。

电源采用78系列芯片实现+5V、+15V对电机的调速采用PWM波方式，PWM是脉冲宽度调制，通过51单片机改变占空比实现。

通过独立按键实现对电机的启停、调速、转向的人工控制，LED实现对测量数据（速度）的显示。

电机转速利用霍尔传感器检测输出方波，通过51单片机对1秒内的方波脉冲个数进行计数，计算出电机的速度，实现了直流电机的反馈控制。

关键词：直流电机调速；定时中断；电动机；PWM波形；LED显示器；51单片机1 设计要求及主要技术指标：基于MCS-51系列单片机AT89C52，设计一个单片机控制的直流电动机PWM调速控制装置。

1.1 设计要求（1）在系统中扩展直流电动机控制驱动电路L298，驱动直流测速电动机。

（2）使用定时器产生可控的PWM波，通过按键改变PWM占空比，控制直流电动机的转速。

（3）设计一个4个按键的键盘。

K1:“启动/停止”。

K2：“正转/反转”。

K3：“加速”。

K4:“减速”。

（4）手动控制。

在键盘上设置两个按键----直流电动机加速和直流电动机减速键。

单片机PWM原理与实现一、原理介绍脉冲宽度调制是一种控制模拟信号的技术，通过改变脉冲的宽度来控制电路的输入信号。

在单片机中，脉冲宽度调制通常是通过周期性地变化I/O口的输出电平来实现的。

脉冲的宽度表示了一个周期内的高电平时间占总时间的比例。

PWM信号的周期由单片机的时钟频率和预设的计数器值决定。

通常，计数器从0开始计数，当计数器的值等于预设值时，就会自动复位并触发一个中断。

在每次中断中，我们可以改变I/O口的输出电平来生成脉冲宽度可变的PWM信号。

在应用中，PWM信号可以用来控制电机的速度、LED灯的亮度和舵机的角度等。

通过改变PWM的脉宽，我们可以控制输出电流、电压或功率的大小，从而实现对电子设备的精确控制。

二、实现方法实现单片机PWM通常需要以下步骤：1.选择合适的定时器/计数器：单片机通常具有多个定时器/计数器，我们需要选择适合PWM生成的定时器/计数器。

选择定时器时，需要考虑定时器的分辨率和可用的时钟源。

2.初始化定时器：在使用定时器前，需要初始化定时器的工作模式和计数器的初值。

例如，我们可以选择定时器工作在比较模式或相位正确模式。

计数器的初值决定了PWM信号的周期。

3.设置PWM的占空比：PWM信号的占空比表示高电平时间与总周期的比例。

一般情况下，我们可以通过改变计数器的预设值来改变PWM的占空比。

4.配置I/O口：选择合适的I/O口作为PWM输出端口，并设置该I/O 口的工作模式为输出模式。

在定时器的中断中，通过改变I/O口的电平来实现PWM信号的输出。

5.启动定时器：在设置好以上参数后，我们需要启动定时器来开始生成PWM信号。

一般情况下，定时器开始计数后会触发中断，在中断中可以改变I/O口的输出电平。

6.调整占空比：如果需要改变PWM信号的占空比，我们可以通过改变计数器的预设值来实现。

通过改变预设值，我们可以改变中断触发周期内的高电平时间。

7.停止定时器：如果不再需要生成PWM信号，我们可以停止定时器来关闭PWM输出。

单片机PWM信号发生器的原理与设计引言在现代电子技术中，脉冲宽度调制(PWM)信号发生器被广泛应用于各种电路和系统中。

单片机作为常见的嵌入式系统解决方案，具备了成本低、功耗低、可编程性强等优势，因此被广泛用于PWM信号发生器设计中。

本文将介绍单片机PWM 信号发生器的原理与设计。

一、PWM信号发生器的原理1.1 脉冲宽度调制(PWM)概述脉冲宽度调制(PWM)是一种将模拟信号转换为数字信号的技术。

PWM信号由连续的短脉冲组成，其脉冲的宽度可以根据需要进行调整。

通过改变脉冲信号的宽度与周期之比，可以模拟出不同的模拟信号输出。

1.2 PWM信号发生器的基本原理PWM信号发生器的基本原理是通过控制脉冲的宽度和周期，实现对输出波形的精确控制。

单片机通常具有定时器模块，通过定时器模块的特定设置，可以生成精确的脉冲信号。

单片机还需要连接输出引脚，将生成的PWM信号输出给外部电路。

二、单片机PWM信号发生器的设计2.1 硬件设计单片机PWM信号发生器的硬件设计包括选择合适的单片机、外部电路连接和输出端口设计。

首先，选择适合的单片机。

考虑到PWM信号发生器需要高精度、可编程性强的特点，可以选择带有定时器模块的单片机。

常见的单片机型号有ATmega系列、PIC系列等。

根据实际需求选择合适的型号。

其次，进行外部电路连接。

通常需要连接电源、晶体振荡器以及输出端口。

电源提供电压稳定源，晶体振荡器提供时钟信号。

输出端口需要连接到PWM信号的目标设备上。

最后，进行输出端口设计。

根据实际需求确定输出端口的数量和类型。

常用的输出接口有GPIO、PWM输出等。

根据单片机型号和外部电路要求进行设计。

2.2 软件设计单片机PWM信号发生器的软件设计包括定时器设置和PWM生成代码编写。

首先，进行定时器设置。

根据单片机型号和需求，设置定时器的时钟源、分频系数、计数模式等参数。

通过合理的定时器设置，可以实现精确的脉冲宽度和周期控制。

其次，编写PWM生成代码。

单片机中的PWM输出接口技术分析在嵌入式系统和电子设备中，脉宽调制（PWM）是一项重要的技术，用于控制各种电子元件的输出。

单片机是嵌入式系统中常用的控制核心，因此PWM输出接口在单片机中扮演着关键的角色。

一、PWM输出接口的基本原理脉宽调制是一种通过改变信号的占空比来控制信号的技术。

PWM输出接口通过以不同占空比输出高电平和低电平信号，以模拟模拟信号或者控制外部设备。

PWM信号的周期（周期时间）是一定的，而脉冲的宽度（高电平时间）可以调节。

根据不同的占空比，PWM信号可以产生不同的平均电压值，控制外部设备的工作状态。

二、单片机中的PWM输出接口在单片机中，PWM输出接口通常由计时器/计数器模块和IO口组成。

计时器/计数器模块负责产生基准时钟信号，IO口则负责输出PWM信号。

根据不同的单片机架构和型号，PWM输出接口的具体实现方式会有所不同。

对于常见的单片机，通常有以下几种PWM输出接口实现方式：1. 软件模拟PWM软件模拟PWM是一种通过改变IO口的电平状态来模拟PWM信号的技术。

通过在代码中使用IO口相关的读写操作来改变IO口的电平状态和延时时间，从而实现PWM输出功能。

这种方式的优点在于适用性广泛，几乎适用于任何型号的单片机。

然而，软件模拟PWM的缺点是时间精度相对较低，难以实现高频率的PWM信号。

2. 硬件定时器PWM硬件定时器PWM是一种通过单片机内置的硬件定时器模块来产生PWM信号的技术。

硬件定时器通常具有高精度、高稳定性和强大的计数功能，能够实现高频率且精确的PWM输出。

通过设置硬件定时器的一些参数，如计数器的预分频系数、计数器的周期和占空比等，就可以实现不同频率和占空比的PWM信号输出。

这种方式的优点在于稳定性和精度高，适用于对PWM信号要求比较高的场合。

3. PWM模块PWM一些高端单片机提供了专门的PWM模块，用于产生PWM信号。

这些PWM模块通常具有更多的参数设置和功能选项，如相位差控制、死区时间控制等。

单片机PWM输出原理与应用实现一、引言在嵌入式系统中，单片机是最常用的控制核心之一。

其中，脉冲宽度调制（PWM）输出是单片机中常见且重要的功能之一。

本文将介绍单片机PWM输出的原理及其在实际应用中的实现方法。

二、单片机PWM输出原理1. PWM基本原理脉冲宽度调制是一种通过改变信号的占空比来控制电平的方法。

PWM信号周期性地以高电平和低电平交替出现，其中高电平持续时间称为脉冲宽度。

通过调整脉冲宽度和周期的比例，可以改变信号的平均电平值。

在单片机中，PWM输出一般是通过定时器模块来实现的。

2. 定时器模块定时器是单片机中用于计时和产生脉冲的重要外设。

在PWM输出中，常用的定时器模块有通用定时器（如AVR单片机的Timer/Counter）和专用定时器（如ATmega16中的PWM模块）。

定时器通常由一个计数器和若干个比较器组成。

计数器用于计数，比较器用于比较计数器的值与预设值。

3. 实现PWM输出实现PWM输出的基本步骤如下：（1）选择合适的定时器模块，并进行配置。

配置包括设置计数器的工作模式、预设比较器的值和选择计时器的时钟源等。

（2）设置占空比。

占空比是指高电平时间与周期之比，通常以百分比表示。

设置占空比可以通过改变比较器的值来实现。

（3）启动定时器，开始输出PWM信号。

定时器将按照预设的比较器值周期性地产生PWM波形。

三、单片机PWM输出应用实现1. LED亮度控制单片机的PWM输出可以用于控制LED的亮度。

以基于AVR单片机的PWM 功能为例，以下是实现LED亮度控制的基本步骤：（1）选择一个可用的数字输出引脚，配置为PWM输出模式。

（2）设置定时器的工作模式为PWM模式，并设置预设比较器的值以控制占空比。

（3）在主循环中改变比较器的值，从而改变LED的亮度。

2. 电机速度控制PWM输出还可以用于控制电机的转速。

以下是基于单片机的电机速度控制的基本步骤：（1）选择一个可用的数字输出引脚，配置为PWM输出模式。
