端子压接标准及检验规范

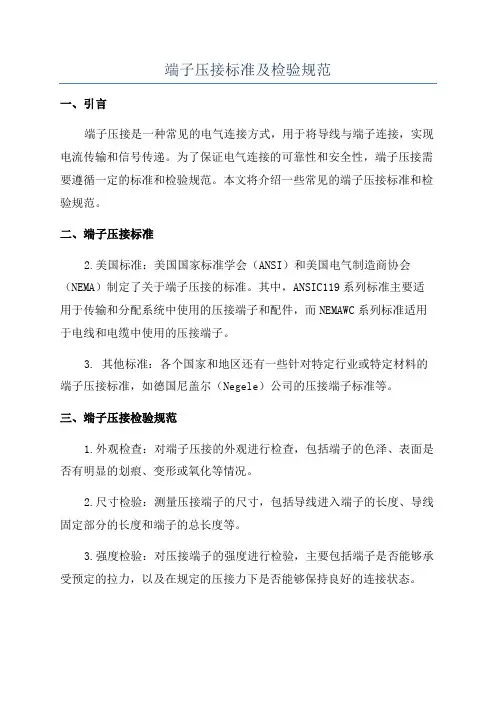

端子压接标准及检验规范一、引言端子压接是一种常见的电气连接方式，用于将导线与端子连接，实现电流传输和信号传递。

为了保证电气连接的可靠性和安全性，端子压接需要遵循一定的标准和检验规范。

本文将介绍一些常见的端子压接标准和检验规范。

二、端子压接标准2.美国标准：美国国家标准学会（ANSI）和美国电气制造商协会（NEMA）制定了关于端子压接的标准。

其中，ANSIC119系列标准主要适用于传输和分配系统中使用的压接端子和配件，而NEMAWC系列标准适用于电线和电缆中使用的压接端子。

3. 其他标准：各个国家和地区还有一些针对特定行业或特定材料的端子压接标准，如德国尼盖尔（Negele）公司的压接端子标准等。

三、端子压接检验规范1.外观检查：对端子压接的外观进行检查，包括端子的色泽、表面是否有明显的划痕、变形或氧化等情况。

2.尺寸检验：测量压接端子的尺寸，包括导线进入端子的长度、导线固定部分的长度和端子的总长度等。

3.强度检验：对压接端子的强度进行检验，主要包括端子是否能够承受预定的拉力，以及在规定的压接力下是否能够保持良好的连接状态。

4.电气性能检验：通过使用示波器或万用表等设备对压接端子的接触电阻、电压降、接触可靠性等进行检测和分析，以保证端子压接的电气性能符合要求。

5.可靠性检测：对压接端子进行抽样检验和可靠性测试，以评估其在长期使用中的可靠性和稳定性。

6.检验记录：对每次压接进行检验时，需要详细记录相关的检验数据和结果，以备后续追溯和分析。

四、结论端子压接是一种常见的电气连接方式，必须遵循一定的标准和检验规范，以保证电气连接的可靠性和安全性。

国际电工委员会、美国标准以及其他相关标准制定了相应的端子压接标准，包括对端子尺寸、力度和电气性能等方面的要求。

对于端子压接的检验，主要包括外观检查、尺寸检验、强度检验、电气性能检验和可靠性检测等方面的内容。

通过遵循标准和执行检验规范，可以确保端子压接的质量和可靠性，从而提高电气连接的安全性和可靠性。

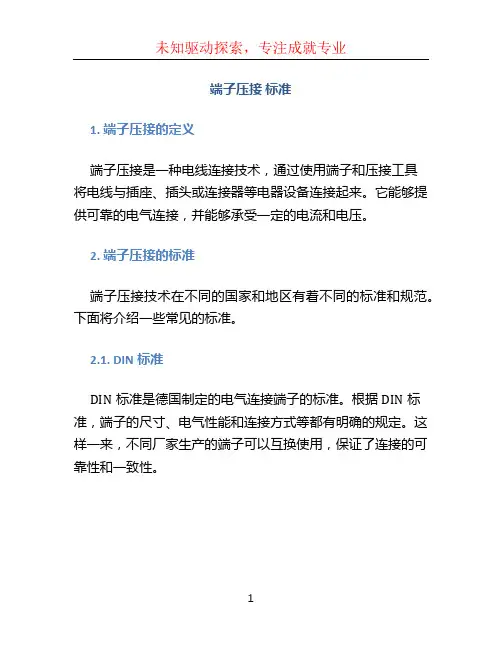

端子压接标准1. 端子压接的定义端子压接是一种电线连接技术，通过使用端子和压接工具将电线与插座、插头或连接器等电器设备连接起来。

它能够提供可靠的电气连接，并能够承受一定的电流和电压。

2. 端子压接的标准端子压接技术在不同的国家和地区有着不同的标准和规范。

下面将介绍一些常见的标准。

2.1. DIN标准DIN标准是德国制定的电气连接端子的标准。

根据DIN标准，端子的尺寸、电气性能和连接方式等都有明确的规定。

这样一来，不同厂家生产的端子可以互换使用，保证了连接的可靠性和一致性。

2.2. IEC标准IEC标准是国际电工委员会制定的电气设备的国际标准。

在IEC标准中，有关端子压接的规范主要包括电器连接器插座的尺寸、连接方式、接触电阻、电流容量等方面的要求。

2.3. UL标准UL标准是美国制定的电器安全标准，对一系列电器产品的安全性进行了规范。

对于端子压接来说，UL标准主要关注端子的材料、结构、电气性能、温度和电流等方面的要求，确保端子连接的安全可靠。

3. 端子压接的工具和方法为了进行端子压接，我们需要一些特殊的工具。

下面介绍几种常见的端子压接工具和方法。

3.1. 端子压接钳端子压接钳是一种专门用于压接电线和端子的工具。

它通常由钳头、压接孔和手柄构成。

在使用端子压接钳时，首先将电线的末端插入压接孔中，然后用钳头施加力气，将电线压接到端子上。

3.2. 自动端子压接机自动端子压接机是一种能够自动完成端子压接的设备。

它通常由一个电动机、控制系统和压接针等部件组成。

使用自动端子压接机可以提高生产效率，减少人力成本。

3.3. 端子压接方法在进行端子压接时，应注意以下几点：•选择合适的端子和电线材料，确保它们可以相互兼容。

•在压接之前，应检查电线和端子的接触面是否干净，无油污和腐蚀物。

•确保电线插入端子的深度适当，不过分或不足。

4. 端子压接的质量控制端子压接的质量控制是确保连接的可靠性和安全性的重要步骤。

以下是一些常见的质量控制措施。

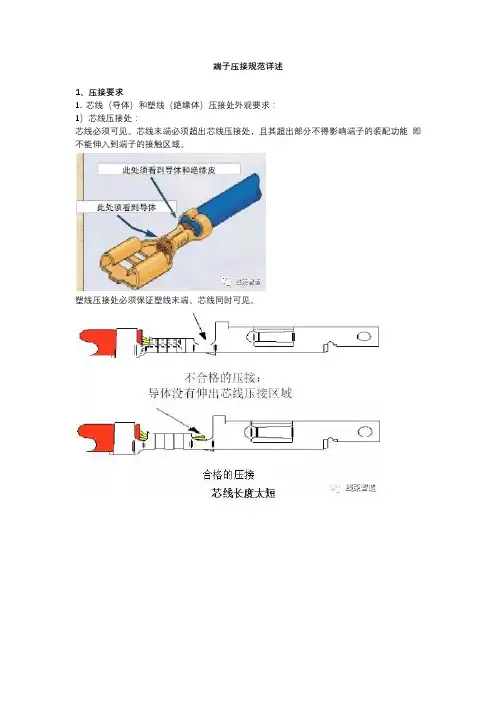

端子压接规范详述1、压接要求1. 芯线（导体）和塑线（绝缘体）压接处外观要求：1）芯线压接处：芯线必须可见。

芯线末端必须超出芯线压接处，且其超出部分不得影响端子的装配功能即不能伸入到端子的接触区域。

塑线压接处必须保证塑线末端、芯线同时可见。

2）芯线压接处、塑线压接处：导体不允许有任何单根导线外露及损伤。

针对以上要求，对于芯线和塑线压接外观的判定总则为：2. 喇叭口压接要求喇叭口分前喇叭口和后喇叭口。

后喇叭口必须保证能看到，前喇叭口最好也要有。

无喇叭口和过大的喇叭口都是不可接受的。

一般要求，喇叭口近似为端子材料的2倍，要求要后端必须能明显看到喇叭口，判定依据可参照下图：3. 余料切断要求端子压接时，要求必须能看到余料；过长的余料长度、无余料都是不可接受的。

通常要求余料切断长度为端子材料的1.0-1.5倍。

对于余料切断的具体长度判断要求满足以下三点：1）余料切断前端不超过0.3mm，后端长度不超过0.5mm；2）余料上的毛边不允许超过0.3mm；3）余料和毛边必须不能影响端子插入护套里。

4. 端子压接容易发生的变形及判断标准。

要求：端子弯曲变形不允许影响端子连接，及端子的接插功能。

5. 有密封塞的端子压接要求对于有些需要加密封塞的端子压接，主要有以下几点：1）密封塞在塑线压接部位必须安全可靠；2）密封塞在压接后无损坏现象；3）密封塞颈部末端在塑线压接和芯线压接之间必须可见；4）导线的绝缘皮在密封塞内必须可见。

2、压接截面1. 压接截面分析判定：1）压接对称；2）所有的芯线都被压紧；3）端子芯线压接内壁无裂缝；4）芯线压接区压接片中心闭合，顶端无间隙。

合格的塑线压接有以下三种压接方式：1）F-压接；2）重叠压接；3）交叉压接。

普通端子压接截面分析判定图：注意：芯线压接披锋高度不允许超过0.13mm，宽度不允许超过0.1mm。

旗型端子压接截面分析判定图：合格的（带密封塞）压接截面参考下图：不合格的（带密封塞）压接截面如下图所示：密封塞被刺穿。

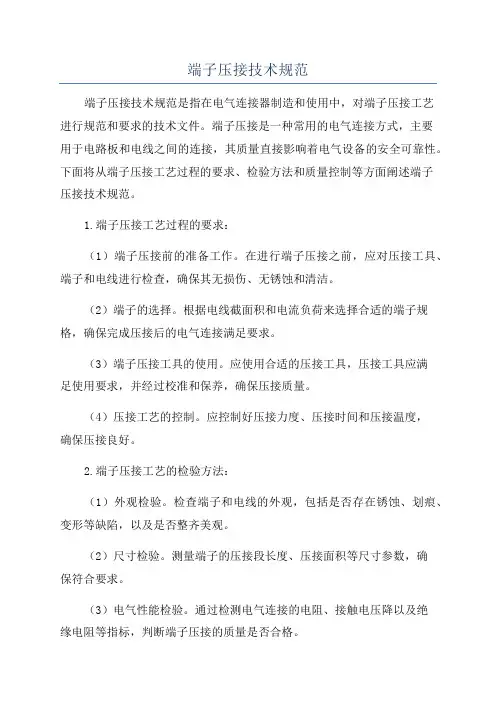

端子压接技术规范端子压接技术规范是指在电气连接器制造和使用中，对端子压接工艺进行规范和要求的技术文件。

端子压接是一种常用的电气连接方式，主要用于电路板和电线之间的连接，其质量直接影响着电气设备的安全可靠性。

下面将从端子压接工艺过程的要求、检验方法和质量控制等方面阐述端子压接技术规范。

1.端子压接工艺过程的要求：（1）端子压接前的准备工作。

在进行端子压接之前，应对压接工具、端子和电线进行检查，确保其无损伤、无锈蚀和清洁。

（2）端子的选择。

根据电线截面积和电流负荷来选择合适的端子规格，确保完成压接后的电气连接满足要求。

（3）端子压接工具的使用。

应使用合适的压接工具，压接工具应满足使用要求，并经过校准和保养，确保压接质量。

（4）压接工艺的控制。

应控制好压接力度、压接时间和压接温度，确保压接良好。

2.端子压接工艺的检验方法：（1）外观检验。

检查端子和电线的外观，包括是否存在锈蚀、划痕、变形等缺陷，以及是否整齐美观。

（2）尺寸检验。

测量端子的压接段长度、压接面积等尺寸参数，确保符合要求。

（3）电气性能检验。

通过检测电气连接的电阻、接触电压降以及绝缘电阻等指标，判断端子压接的质量是否合格。

3.端子压接质量控制：（1）压接过程的记录。

对每次压接工艺过程进行记录，包括端子和电线的规格、工具的使用、压接力度等，以便追溯和分析问题。

（2）压接质量的可靠性检验。

定期抽样检验压接质量，使用对比法和实际应用环境的验证，评估压接质量的可靠性。

（3）工艺参数的调整和改进。

通过分析压接工艺过程中出现的问题，调整和改进工艺参数，提高压接质量。

在端子压接技术规范中，还可以包括对端子压接工具和设备的要求、操作人员的培训和工艺指导、质量管理体系的建立和运行等内容。

通过对端子压接工艺的规范和要求，可以提高电气连接的可靠性和安全性，减少电气故障和事故的发生，保障电气设备的正常运行。

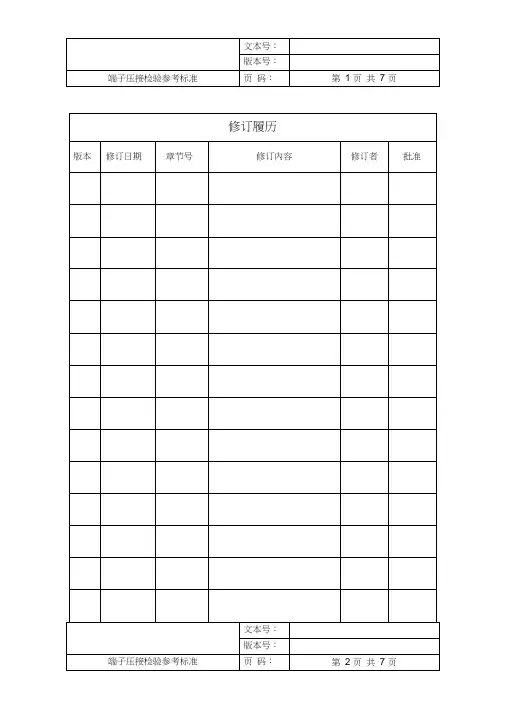

文本号：版本号：端子压接检验参考标准页码：第3 页共7 页明。

6.1.7 所有的压接必须符合端子制造商公布的要求。

如压接高度，拉力测试等，而具体使用的专用工具无关。

端子制造商的质量要求或高于本规范; 所有压接端子必须满足行业规范。

如EIA,IEC,NEMA,UL等其它特定的要求。

6.1.8 应当使用制造商文件中指定的工具，如果使用其它工具，应当的客观证据证明明该过程的有效性。

6.1.9 压接工具可以是手工或自动操作，3级产品的压接应当使用全循环压接工具。

6.2 端子导体横截面金相分析：6.2.1 新刀模首次生产前，刀模寿命达到需要分析时，产线首次开机时，对这两种类型的端子（冲压- 开环型端子及机制端子）需要做导体横截面分析，如客户有特殊要求时依客户要求频率或时机进行分析；如客户对横截面分析没有特殊要求则按以下标准进行判断。

6.2.2 冲压- 开放型（对称端子边）端子的导体压接点横截面：1. CH 压接高度根据端子供应商提供的规格用分离卡测量2. CB 压接宽度3. CBM 可测量的压接宽度根据端子供应商提供的规格用分离卡测量4. W 支撑角度大于或等于30度5. L 支撑长度大于或等于端子材料厚度的1/4 ，但最小大于或等于0.1mm6. 卷曲末端距离大于或等于0.1* 端子材料厚度7. GH 毛边高度小于或等于1* 端子材料厚度文本号：版本号：端子压接检验参考标准页码：第4 页共7 页8.GB毛边宽度如果毛边高度小于1/2* 端子厚度时，毛边宽度小于或等于3/4* 端子材料厚度；如果毛边高度大于或等于1/2* 端子厚度时，毛边宽度小于或等于1/2* 端子厚度9. S 端子底部厚度大于或等于0.75* 端子材料厚度A.端子导体良好的压缩标准：端子卷曲桶内必须填满所有导体，且导体有明显的压缩（导体呈多边形）；如果所有导体已压缩变形，在导体间形成的空隙是可以接受的（见下图示）；端子卷曲需要对称且闭合；导体与端子壁紧密连接，端子壁不可出现裂纹，所有导体必须包裹在端子桶内，不允许出现任一根导体外露（叉出）或断股（少导体），如果导体压缩太松，可以先确认导体股数; 避免导体压缩过度，针对毛边及压接高度，端子厚度的变形不能超过限制。

连接器端子压接及检验标准端子压接标准及检验规范要求是电子电路中至关重要的一环，广泛应用于电气、通信、配电、自动化、航空航天等领域。

为维护设备的正常运行和人身安全，制定端子压接标准及检验规范要求显得尤为重要。

在这篇文章中，我们将介绍端子压接标准及检验规范要求的主要内容，以便读者更好地了解和掌握相关知识。

一、端子压接标准端子材质要求端子压接时，需要使用合适的端子材料。

常用的端子材料有铜、铝、不锈钢等。

其中，铜端子具有较高的导电性和耐腐蚀性，适合用于潮湿、腐蚀等环境。

而铝端子则较轻，适合用于高频电路。

不锈钢端子则具有较高的强度和耐腐蚀性，适合用于长期运行的电路。

端子尺寸要求端子的尺寸必须符合设计要求。

如果端子尺寸不符合要求，会导致电路连接不良，影响电路的稳定性和可靠性。

端子表面质量要求端子表面必须光滑，无划痕、斑迹等缺陷。

否则，会影响端子的导电性和接触力，导致电路连接不良。

端子压接力度要求端子压接时，需要掌握好力度。

如果力度过大，会导致端子变形，影响电路连接的稳定性和可靠性。

如果力度过小，则会导致端子连接不紧密，出现短路等问题。

二、端子检验规范外观检查外观检查是端子检验的第一步。

检查人员需要对端子表面、尺寸等进行仔细检查，确保端子表面无缺陷，尺寸符合要求。

导电性检查导电性检查是端子检验的重要一环。

检查人员需要使用专业的导电性测试仪器，测试端子的导电性，确保电路连接正常。

接触力检查接触力检查是端子检验的第三步。

检查人员需要使用专业的接触力测试仪器，测试端子的连接力，确保连接力符合要求。

耐压试验耐压试验是端子检验的最后一步。

检查人员需要将端子连接到电路上，施加一定的电压，测试电路的耐压能力，确保电路连接安全可靠。

总结，端子压接标准及检验规范要求是确保电路连接稳定可靠的重要环节。

设计人员需要根据电路的特点选择适当的端子材料、尺寸，并严格按照相关的检验规范进行检验，以确保电路连接的质量。

IC购商城致力于不断推广和宣传新技术和新产品，以帮助用户了解和选择最适合自己需求的元器件。

端子压接及检验标准端子压接是一种常见的电气连接方式，用于将电线或导线连接到电气设备或终端设备的接线端子上。

它是电气工程中重要的一环，直接关系到电气设备的正常运行和安全性能。

为了确保端子压接的质量和可靠性，制定了一系列的检验标准和规范，下面将对端子压接及检验标准进行详细介绍。

一、端子压接的定义和原理端子压接是通过将导线插入到端子中，并利用压接工具对端子进行压接，以实现电气连接。

端子压接的原理是通过压接工具的力量，将端子的接触面和导线的导电层压实，形成一个可靠的电气连接。

压接过程中，端子的弹性变形将导线固定在端子中，同时在端子和导线之间产生良好的电气接触。

端子压接的优点是接触电阻小、接触面积大、可靠性高，适用于各种导线和端子的连接。

二、端子压接的要求和标准1. 压接工具的选择：端子压接需要使用专用的压接工具，常见的有压接钳和压接机。

压接工具的选择要根据不同的端子类型和规格来确定，以确保压接的质量和可靠性。

2. 端子的选择：端子的选择要根据电气设备的需求和使用环境来确定。

端子的材质应具有良好的导电性能和耐腐蚀性能，同时要符合相应的标准和规范。

3. 导线的准备：在进行端子压接之前，需要对导线进行准备工作。

首先要剥去导线的绝缘层，露出足够的导电层。

然后根据端子的规格，将导线的长度和剥线长度调整到合适的位置。

4. 端子压接的力度：端子的压接力度是保证端子压接质量的关键因素之一。

压接力度过大会导致端子的破坏或导线的断裂，压接力度过小则会导致接触电阻增大。

因此，要根据端子的规格和要求，调整压接工具的力度，确保压接的质量和可靠性。

5. 端子压接的检查：端子压接完成后，需要对压接质量进行检查。

主要检查项包括：端子与导线之间是否有间隙，压接是否均匀，端子是否紧固，导线是否牢固等。

通过对端子压接质量的检查，可以及时发现并排除可能存在的问题，确保电气连接的可靠性和安全性。

三、端子压接的检验标准端子压接的质量和可靠性是电气设备正常运行和安全性能的保证，因此有一系列的检验标准和规范来指导端子压接的质量检验。

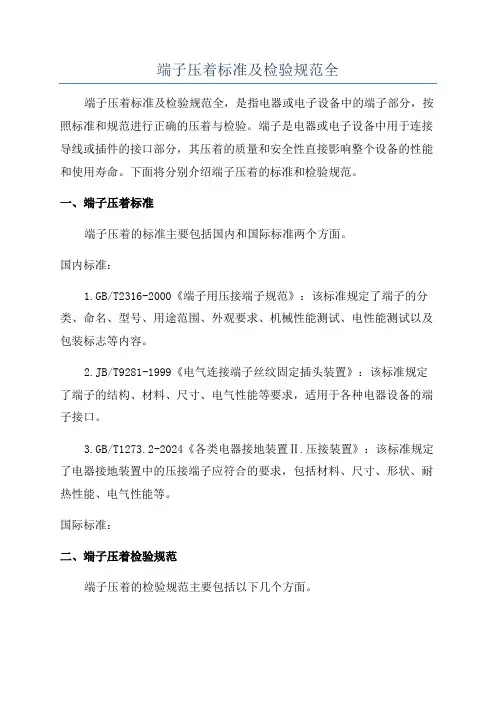

端子压着标准及检验规范全端子压着标准及检验规范全，是指电器或电子设备中的端子部分，按照标准和规范进行正确的压着与检验。

端子是电器或电子设备中用于连接导线或插件的接口部分，其压着的质量和安全性直接影响整个设备的性能和使用寿命。

下面将分别介绍端子压着的标准和检验规范。

一、端子压着标准端子压着的标准主要包括国内和国际标准两个方面。

国内标准：1.GB/T2316-2000《端子用压接端子规范》：该标准规定了端子的分类、命名、型号、用途范围、外观要求、机械性能测试、电性能测试以及包装标志等内容。

2.JB/T9281-1999《电气连接端子丝纹固定插头装置》：该标准规定了端子的结构、材料、尺寸、电气性能等要求，适用于各种电器设备的端子接口。

3.GB/T1273.2-2024《各类电器接地装置Ⅱ.压接装置》：该标准规定了电器接地装置中的压接端子应符合的要求，包括材料、尺寸、形状、耐热性能、电气性能等。

国际标准：二、端子压着检验规范端子压着的检验规范主要包括以下几个方面。

1.外观检查:检查端子金属部分的表面是否平整、有无裂纹、划痕或其他损坏等缺陷。

2.尺寸检查:使用合适的测量工具检测端子的尺寸是否符合设计规范，包括长度、宽度、厚度等方面。

3.机械性能测试:包括端子的拉拔强度、插拔次数和抗震动、抗冲击能力等测试，以确保端子可以承受正常使用条件下的力学负荷。

4.电性能测试:包括绝缘电阻、电接触电阻、导通电阻、电弧击穿电压等测试，以保证端子的导电性能和安全性能。

5.耐热性能测试:将端子暴露在高温环境下，测试其耐热性能，以保证端子在高温环境下的稳定工作能力。

6.耐腐蚀性能测试:将端子暴露在化学腐蚀气体或液体中，测试其耐腐蚀性能，以保证端子在腐蚀环境下的长期稳定工作能力。

7.包装标志:标识端子的型号、规格、用途、生产厂商信息等，以便用户正确选择和使用。

综上所述，端子压着标准和检验规范是保证电器或电子设备端子质量和安全性的重要措施。

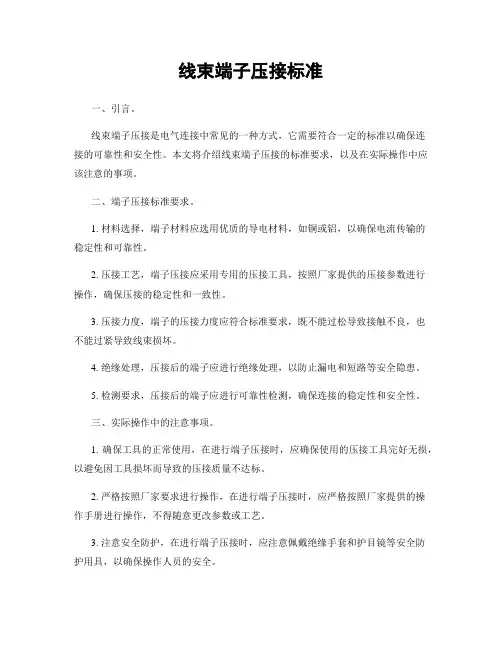

线束端子压接标准一、引言。

线束端子压接是电气连接中常见的一种方式，它需要符合一定的标准以确保连接的可靠性和安全性。

本文将介绍线束端子压接的标准要求，以及在实际操作中应该注意的事项。

二、端子压接标准要求。

1. 材料选择，端子材料应选用优质的导电材料，如铜或铝，以确保电流传输的稳定性和可靠性。

2. 压接工艺，端子压接应采用专用的压接工具，按照厂家提供的压接参数进行操作，确保压接的稳定性和一致性。

3. 压接力度，端子的压接力度应符合标准要求，既不能过松导致接触不良，也不能过紧导致线束损坏。

4. 绝缘处理，压接后的端子应进行绝缘处理，以防止漏电和短路等安全隐患。

5. 检测要求，压接后的端子应进行可靠性检测，确保连接的稳定性和安全性。

三、实际操作中的注意事项。

1. 确保工具的正常使用，在进行端子压接时，应确保使用的压接工具完好无损，以避免因工具损坏而导致的压接质量不达标。

2. 严格按照厂家要求进行操作，在进行端子压接时，应严格按照厂家提供的操作手册进行操作，不得随意更改参数或工艺。

3. 注意安全防护，在进行端子压接时，应注意佩戴绝缘手套和护目镜等安全防护用具，以确保操作人员的安全。

4. 检测后再投入使用，在进行端子压接后，应进行可靠性检测，确保连接的稳定性和安全性，然后再投入使用。

5. 定期维护检查，对已压接的端子应定期进行维护检查，确保连接的稳定性和安全性。

四、结语。

线束端子压接作为电气连接中常见的一种方式，其质量直接关系到设备的安全和可靠性。

因此，在进行端子压接时，必须严格按照标准要求进行操作，确保连接的稳定性和安全性。

同时，在实际操作中也要注意安全防护和定期维护检查，以确保连接的可靠性和安全性。

端子压接标准及检验规范端子压接是一种常见的电气连接方式，用于连接电线和电器设备的导线端子。

端子压接的质量直接影响到电气连接的可靠性和安全性，因此需要严格遵循端子压接标准及检验规范。

一、端子压接标准：1.GB/T1179-2024《铜压接端子》：该标准规定了铜压接端子的分类、结构、尺寸、质量要求、试验方法等。

根据端子的不同用途，分为电力、通信、控制等多个类别，具体要求有严格的尺寸、强度、导电性能等方面的要求。

该标准规定了铝压接端子的分类、结构、尺寸、质量要求、试验方法等。

铝材料的电导率较低，因此铝压接端子的要求相对于铜压接端子更为严格，主要涉及压接质量、电接触电阻等指标。

该标准规定了铜和铝材料的压接连接器的质量要求、应变性能测试、接触电阻测试等。

此标准主要适用于电力系统和工业应用中使用的压接连接器。

二、端子压接检验规范：1.外观质量检验：检查压接端子的外观质量，包括端子的锈蚀、氧化、表面光洁度等。

2.强度性能检验：使用强度试验机进行拉伸测试，检测端子的拉力强度是否符合标准要求。

测试时要保证拉力施加到端子的最大承载能力。

3.电接触电阻检验：使用电阻测试仪测量压接端子的接触电阻。

标准要求接触电阻应低于一定数值，以确保电气连接的可靠性。

4.临时脱落力检验：在拧紧后，施加一定的推力或拉力，测试端子是否会临时脱落。

5.导线压接长度检验：检查导线在端子内的压接长度是否符合要求，确保良好的接触面积。

6.超负荷触头温度升高试验：在额定负荷下，观察和测量压接端子的触头温度升高情况，以判断其导电性能和散热性能是否符合要求。

以上是端子压接标准及检验规范的一些基本内容，只有严格按照标准和规范执行，才能确保端子压接的质量和安全性。

企业在生产过程中，应建立完善的质量管理体系，进行定期的端子压接质量检验和控制，确保生产出的产品符合标准要求。

同时，对于一些特殊的应用场景和要求，还应根据实际情况进行相应的测试和验证，确保端子压接的良好接触和可靠性。

电缆端子压接标准一、概述本标准适用于电缆端子压接工艺及相关产品的设计、制造和测试。

标准旨在确保电缆端子压接过程的安全性、可靠性和一致性。

本标准详细描述了电缆端子压接的要求和规范，并提供了相应的测试方法。

二、定义2.1 电缆端子：用于连接电缆与设备的导电部件，通过压接等方式与导线或电缆固定连接。

2.2 压接：使用专用工具将电缆端子与导线或电缆之间通过压力和变形达到牢固连接的过程。

三、工艺要求3.1 压接工具3.1.1 压接工具应符合安全使用规范，完好无损并定期进行维护和校准。

3.1.2 压接工具应具备足够的压力和变形能力，以确保压接的可靠性。

3.1.3 压接工具应能适应不同规格电缆端子的压接需求。

3.2 电缆端子选择3.2.1 电缆端子应根据电缆规格和使用环境的要求进行选择，确保电气性能和耐腐蚀性能的匹配。

3.2.2 电缆端子的选用应符合相关国家标准或行业规范的规定。

3.3 压接操作3.3.1 在进行压接前，应检查电缆端子和导线或电缆的表面是否清洁，并严禁出现氧化、腐蚀等问题。

3.3.2 压接过程中，应根据电缆端子和导线或电缆的规格，合理选择压接工具和压接参数。

3.3.3 压接过程中应保持适当的压力和持续时间，确保良好的接触和连接。

3.3.4 压接完成后，应检查压接口的牢固性、电气连接的良好性，并进行必要的测试和记录。

四、质量控制4.1 电缆端子压接过程中应建立压接记录，包括所用材料规格、压接工艺参数、压接工具编号、压接结果等信息。

4.2 压接过程中应进行必要的检测和测试，确保电缆端子的质量符合要求。

4.3 不合格的电缆端子应进行重新压接或更换，压接结果应重新检查并记录。

五、标准的审定和修订本标准由本公司技术部门制定并负责实施。

根据需要，可以对本标准进行修订和完善。

修订后的标准经有关部门审定后方可生效。

六、附则本标准中未涉及的内容，可参照相关国家标准或行业规范执行。

注：本标准未包含真实的信息，请根据实际需求进行修改和补充。

端子压接的国家检验标准主要涉及到以下几个方面：
1.外观检测：应无裂纹、毛刺、锈蚀、变形等缺陷，端子与导线连接应牢固，无
松动现象。

2.尺寸检测：压接后的端子尺寸应符合产品图纸或技术文件的规定。

3.电气性能检测：压接后的端子应具有良好的导通性，电阻值应在规定范围内。

4.机械性能检测：压接后的端子应具有足够的机械强度，能承受规定的拉力、扭
力等。

5.环境适应性检测：压接后的端子应能在规定的环境条件下正常工作，如温度、
湿度、盐雾等。

6.可靠性检测：压接后的端子应进行可靠性试验，如振动、冲击、老化等，以验
证其长期工作的稳定性。

请注意，具体的检验标准可能会因不同的产品、不同的应用领域而有所差异。

因此，在进行端子压接的国家检验时，应参考相关产品的国家标准或行业标准，并结合实际应用需求来确定具体的检验项目和标准。

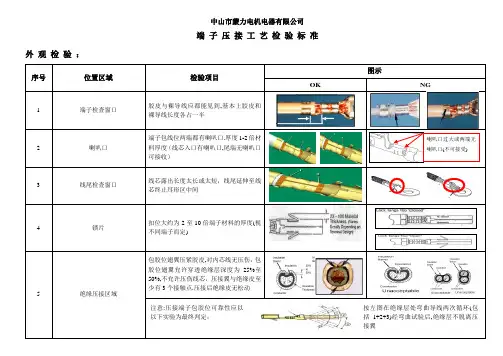

文件名称端子压接外观和强度检查规范文件编号制定日期2013-3-19 发行日期2013-3- 文件版本A/0 版次日期页数修订内容修订者编制吴兵核准文件名称端子压接外观和强度检查规范文件编号制定日期2013-3-19 发行日期2013-3- 文件版本A/01.目的规范端子压接检验，为端子压接外观及强度检验提供指导,满足生产和顾客的质量需求2.适用范围本规范只适用于我司进料的扁平型冲压成型端子压接检验，不适用圆形端子机械铆压连接检验。

扁平型冲压成型端子圆形机械铆压端子3.检验项目一.铆压时的绝缘支持二.绝缘检查窗口三.导体铆压四.铆压的喇叭口五.铆压平齐区六.残余料带七.可靠性测试八.拉脱力测试4. 判定目标、可接受、拒收5. 参考相关文件1. IPC6202. UL8173. BS5057文件名称端子压接外观和强度检查规范文件编号制定日期2013-3-19 发行日期2013-3- 文件版本A/0一.铆压时的绝缘支持目标：（图1）1. 绝缘完全包住并延伸到绝缘的铆压片2. 如果是多股线则应该所有线都应该穿过的绝缘的铆压片3.绝缘皮处的铆压不能切断或破坏绝缘4. 绝缘铆压片完全包住并支撑绝缘皮5 .绝缘端子铆压,绝缘铆压均匀的形成并在不伤及绝缘的基础上使其和导线的连接紧密.图1可接受：（图2）1.铆压片使绝缘面微小变形但不会使导线绝缘皮切断,损坏,冲击或割掉.2.绝缘铆压片给导线绝缘面提供最小180o的支持并且两个铆压片与导线的绝缘皮的顶部靠在一起.3.铆压片环绕但不会在顶部相遇,可是会形成一个45o的开角或更接近顶部.4.绝缘端子外的绝缘套应在铆压后贴紧端子.5.绝缘端子,有不规则的绝缘外形,在不损伤绝缘情况下为绝缘导线提供支持图2文件名称端子压接外观和强度检查规范文件编号制定日期2013-3-19 发行日期2013-3- 文件版本A/0拒收：（图3，4，5）1.铆压片穿过绝缘皮而且接触到导体2.绝缘铆压片没有在绝缘周围提供最小180°的支持3.铆压片环绕但会形成一个大于45o的开角在顶部4.两块铆压片环绕但没有压到绝缘皮5.中心导体在绝缘铆压区图3图4图5二、绝缘检查窗口目标：（图6）1.绝缘皮和导体线在检查窗的中间位置图6可接受：（图7，8）1.绝缘和导体在检查窗都可见文件名称端子压接外观和强度检查规范文件编号制定日期2013-3-19 发行日期2013-3- 文件版本A/02.绝缘皮平齐但没有进入导线的铆压区域(1)3.绝缘皮与绝缘铆压片检察窗口的边平齐但是没有进入到检查窗口的区域(2)图7图8拒收：（图9,10）1.绝缘皮延伸到导体铆压区域(图9,箭头所指的绝缘终端在铆压区域内)2.绝缘皮和导体的交接线在绝缘铆压范围内(图10,箭头所指的绝缘终端在铆压区域内)图9图10三、导体铆压目标：（图11）1.没有绝缘在导体铆压区域2.导体延伸到平齐区域的中间3.没有导线断开,折返到铆压区域或没有被导体铆压片所压住4.在铆压区域的铆压中心有正确的喇叭口5.铆压印痕统一并按照厂家要求连接6.在铆压后没有香蕉状的变形7.锁片没有变形或损坏8.导线没有扭曲,断线或改变以适合端子文件名称端子压接外观和强度检查规范文件编号制定日期2013-3-19 发行日期2013-3- 文件版本A/0图11可接受：1.铆压印痕不统一但是不会影响到结构,装配,功能或或可靠性2.连接有微小的变形如香蕉状但是不影响结构,装配,功能和可靠性3.锁片没有变形或损坏拒收1.绝缘皮延伸到导体铆压区域(图13)2.导体没有延伸到铆压区域外并在喇叭口的平齐边缘终端不可见(图14和图15)3.端子或连接的变形(香蕉状)影响到结构,装配,功能或或可靠性(图16)4.在铆压区域外有未压到的导线,折返的线和多余的线(图17)图13图14图15图16图17四、铆压的喇叭口目标：（图18）1.在每一个导体铆压区的两个终端都有喇叭口2.喇叭口高度一般是到导体边的完全距离是端子/连接的金属厚度的2倍(如图5-31)文件名称端子压接外观和强度检查规范文件编号制定日期2013-3-19 发行日期2013-3- 文件版本A/0图18可接受：（图19）1.喇叭口只在导体插入的终端(1)处有，而铆压终端的导体平齐处无喇叭口(2)2.喇叭口在导体进入处可见但是小于金属厚度的2倍图19拒收：1.在导体插入处的终端没有喇叭口(1)2.铆压后喇叭口过大或尺寸不足(2)五、铆压平齐区目标1.导线通过导体铆压区后有轻微的突起并形成“导体平齐的刷子形状”2.导线聚集在一起形成平齐一并不会张开图20可接受文件名称端子压接外观和强度检查规范文件编号制定日期2013-3-19 发行日期2013-3- 文件版本A/01.导线没有突出但和铆压终端平齐(图21(1))2.导线在超出导体铆压区后,张开但没有超过10%数量股数导线散开到端子外面(图21(2))3.导线延伸出带绝缘皮端子的铆压终端(图22)图21图22拒收1. 导线延伸到端子连接区(图23)2. 绝缘端子的绝缘皮破坏,并金属底材外露(图24)图23图24六、残余料带目标：没有残余料带图25接受：(图26)1.连接器或端子没有损伤2.残余料带不会影响连接器/端子的完全连接文件名称端子压接外观和强度检查规范文件编号制定日期2013-3-19 发行日期2013-3- 文件版本A/0图26拒收：(图27)1.残余料带片的长度大于其金属厚度的2倍2.除去残余料带时损伤到连接或端子3.连接插入到连接器后残余料片突起4.残余料片影响和接头的完全连接5.没有残余料片但连接/端子损坏图27七、可靠性测试（适用于产线装配过程中抽检）1. 测试方法在电线与端子之间施加一个力（电线大于或等于18AWG时为20磅（89牛），电线小于18AWG时为8磅（36牛）），保持1分钟。

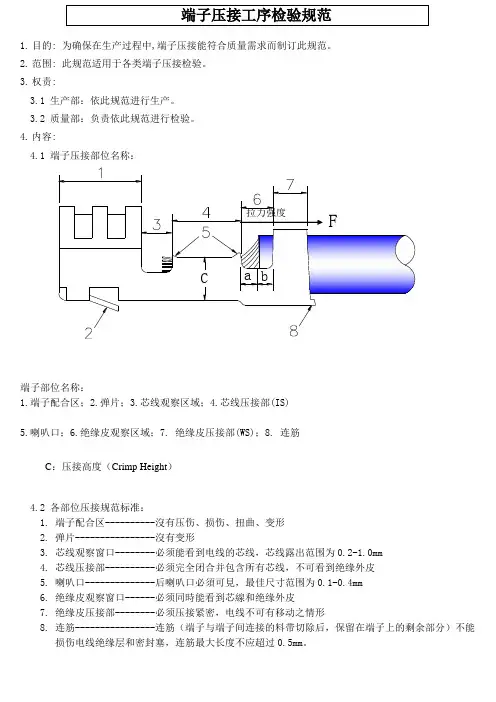

端子压着标准及检验规 范全Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】1. 目的: 为确保本公司于生产过程中,端子压着能符合品质需求而制订此规范.2. 范围: 此规范适用于各类端子压着检验.3. 权责:制造部：依此规范进行生产.品质部：负责依此规范进行检验.4. 内容:端子压着部位名称：端子部位名称：各C部：位压压着着高规度范（标Cr准im：p Height）1．端子配合区 2．弹片F 1.2. 3.端弹芯子片线配-观-合-察-区-窗---口--------------------------没没必C 有有须压变能伤形看a 、到b损电伤线、的扭芯曲线拉、，力变芯强形线度露出范围为芯线345．．．压芯芯喇着线线叭部观压口--察着--窗部--口(-I-S-)-必须完全闭合并包含所有芯线，不可看到绝缘外皮6．绝缘皮观察窗口4. 喇叭口--------------後喇叭口必须可见，最佳尺寸范围为绝缘皮观7．察绝窗缘口皮--压--着--部必(须WS同) 时能看到芯线和绝缘外皮8．料带5. 绝缘皮压着部--------必须铆合紧密，电线不可有移动之情形9．料带6. 料带----------------前端料带尺寸范围为,后端尺寸范围为 mm端子各部位压着确认： 4.3.1 喇叭口位置确认○ 良好△ 可接受× 不可接受前后均有喇叭口后方有喇叭口、前方无喇叭口 后方无喇叭口，易压伤芯线4.3.2 料带切断位置确认（参考）4.3.3 电线位置确认 ○ 良好△ 可接受△ 可接受×?不可接受×?不可接受×?不可接受绝缘皮压着过短，此种不良现象 将造成端子拉力不足,易脱落。

绝缘皮压着过长，将造成铜丝易断 落或接触不良，出现开路或瞬间开路。

芯线压着过短，此种现象易造 成端子拉力不足，易脱落×?不可接受×?不可接受×?不可接受导体压着过长，此现象将造成端 子不易与 HOUSING 实配，影响装配。

端子压接及检验标准-回复什么是端子压接？端子压接是一种连接电线和电器设备的方法，通过压接工具将电线与电器设备的金属端子或接触片紧密连接在一起，以确保电气信号的传输和机械强度的要求。

常见的端子压接方法有手动压接和机械压接两种。

手动端子压接需要使用专用压接钳，操作人员通过调节压接钳的压力和角度，将电线导体裸露后插入端子内，然后压紧端子，确保电线与端子之间有良好的接触。

手动端子压接需要多年的经验和准确的操作技巧，以确保压接牢固可靠。

机械端子压接是一种借助压接机实现的自动化压接过程。

操作人员将电线导体插入压接头中，压接机通过预设的参数，对电线和端子进行高压压接，完成端子与电线的连接过程。

机械端子压接具有效率高、稳定性好等优势，适用于大批量生产线上的自动压接需求。

端子压接的标准和要求为了确保端子压接的质量和可靠性，需遵循一系列的标准和要求。

以下是几个常见的端子压接标准和要求：1. 端子选用：根据实际应用场景和需求，选择合适的端子材料和规格。

通常，端子应具有良好的导电性、耐腐蚀性和可靠性。

2. 电线剥皮和插入长度：首先需要将电线的外皮剥开一段，插入端子内的长度应符合规定，以确保充分的接触面积和可靠性。

3. 压接力和角度：手动端子压接时，操作人员需要根据要求调节压接钳的力道和角度，确保压接牢固可靠且不损伤电线。

4. 压接质量检验：在端子压接完成后，需要进行质量检验，包括检查压接部位是否均匀、端子固定是否可靠，并通过耐压试验等手段，确保电气连接可靠。

5. 标识和记录：在端子压接完成后，应进行标识和记录，包括标记电线和端子的连接关系和压接日期等信息，以便后续的维护和管理。

端子压接的应用领域端子压接广泛应用于电力、电子、通信等领域。

以下是几个常见的应用领域：1. 电力领域：端子压接广泛应用于电力变压器、开关柜、断路器等设备的接线连接，确保电气信号的传输和电气设备的正常运行。

2. 通信领域：端子压接用于通信设备的连接，如光纤接头的压接等，确保通信信号的传输质量和可靠性。
