下载文档原格式
P C塑胶材料内应力测试方法表二塑料电水壶使用一段时间后，水尺（PC料）容易漏水，是因为PC塑胶材料的内应力不够，那又怎样检测呢下面我来介绍一个检测方法：1、测试辅料：正丙醇、乙酸乙酯/甲醇（比例为1:3）、甲苯/正丙醇（比例为1:10）、甲苯/ 正丙醇（比例是1: 3）、碳酸丙烯、测试夹具(或者负载)。
2、测试过程：测试夹具的选择：测试试剂的选择：如果PC料在使用过程中不能承受机械负载，测试试剂由正丙醇或者乙酸乙酯和甲醇以1:3的比例调制而成.如果PC料在使用过程中能承受机械负载，测试液必须为1:10比例的TnP(即甲苯和正丙醇混合液).如果外荷载更大或者在临界情况下,测试液可改为1:3比例的TnP,甚至可用碳酸丙烯替代.如内应力较小的情况下，可用乙酸乙酯/甲醇代替TnP测试液.比如，将乙酸乙酯/甲醇的混合比例调为1：, 因为此试剂可让PC材料达到7兆帕的反应力值.如果没有特殊的要求可根据“图表二”的内应力要求选择合适的试剂，试剂量要求能将测试样品完全沉浸在试剂中。
测试时间：因为PC材料在注塑模表面形成一层液体薄膜.此液体薄膜不易蒸发,尤其经过更长时间的浸泡,使得产生裂纹更难被察觉.所以PC材料在碳酸丙烯试剂中浸泡时间不应超过一分钟.曝光时间越长,内应力值越小.但内应力更小,也会出现应力裂纹.PC材料在其它的试剂沉浸的时间可以参考下表（表一）测试试剂浸泡时间（分钟）内应力值（兆帕）正丙醇15 >15乙酸乙酯/甲醇, （1:3) 15 >15甲苯/正丙醇, （1:10）(TnP 1:10) 15 >9甲苯/ 正丙醇, （1:3）(TnP 1:3) 15 >4碳酸丙烯 1 >2材料的选择：测试样品要求保证在出模后在室温条件下放置1个小时后才能进行内应力测试。
测试样品的厚度要求保证在1毫米以上，因为在1毫米以下的材料可能在注塑的过程中就可能产生裂纹。
测试方法：2℃的测试试剂里面，将测试样品完全沉浸在23在经过试剂所对应的时间浸泡后将样品从试剂中取出并用清水冲洗干净，用裸眼检查所有可能出现的裂纹及破裂程度、并根据图表一来判定内应力范围。
文件编号：版本：A/0 制定日期：修订日期：拟案单位：品质部发行章：Revision History 修改記錄1．目的：验证PC材料的水解测试性能和PC料内应力测试性能。
2．适用范围：适用于公司所有带PC材料的零配件。
（特殊要求除外）。
3．参考资料：参考BAYER MATERIALSCIENCE测试方法。
4．使用设备：正丙醇、乙酸乙酯/甲醇（比例为1:3）、甲苯/正丙醇（比例为 1:10）、甲苯/ 正丙醇（比例是 1:3）、碳酸丙烯、测试夹具(或者负载)5．测试步骤：5.1 测试夹具的选择：5.1.1因为TnP混合液存放时间过长,其成分会蒸发,性质会改变,从而导致测试结果不一，所以要选择一个可以存放正丙醇、乙酸乙酯/甲醇、甲苯/ 正丙醇、碳酸丙烯试剂的密封瓶，并且能保证试剂在密封瓶内循环流动。
5.2 测试试剂的选择：5.2.1选择测试试剂时应满足测试程度的要求,必须符合安全要求.5.2.2 如果PC料在使用过程中不能承受机械负载，测试试剂由正丙醇或者乙酸乙酯和甲醇以1:3的比例调制而成.5.2.3 如果PC料在使用过程中能承受机械负载，测试液必须为1:10比例的TnP(即甲苯和正丙醇混合液).如果外荷载更大或者在临界情况下,测试液可改为1:3比例的TnP,甚至可用碳酸丙烯替代.5.2.4 如内应力较小的情况下，可用乙酸乙酯/甲醇代替TnP测试液.比如，将乙酸乙酯/甲醇的混合比例调为1：2.5,因为此试剂可让PC材料达到7兆帕的反应力值.5.2.5 如果没有特殊的要求可根据“图表二”的内应力要求选择合适的试剂，试剂量要求能将测试样品完全沉浸在试剂中。
5.3 测试时间：5.3.1 因为PC材料在注塑模表面形成一层液体薄膜.此液体薄膜不易蒸发,尤其经过更长时间的浸泡,使得产生裂纹更难被察觉.所以PC材料在碳酸丙烯试剂中浸泡时间不应超过一分钟.曝光时间越长,内应力值越小.但内应力更小,也会出现应力裂纹.5.3.2 PC材料在其它的试剂沉浸的时间可以参考下表（图表一）5.4 材料的选择：5.4.1对于有着色的PC材料或者有色材料上如果有由内应力产生的裂纹也很难觉查的到，所以测试样品要求选择透明的材料进行测试。

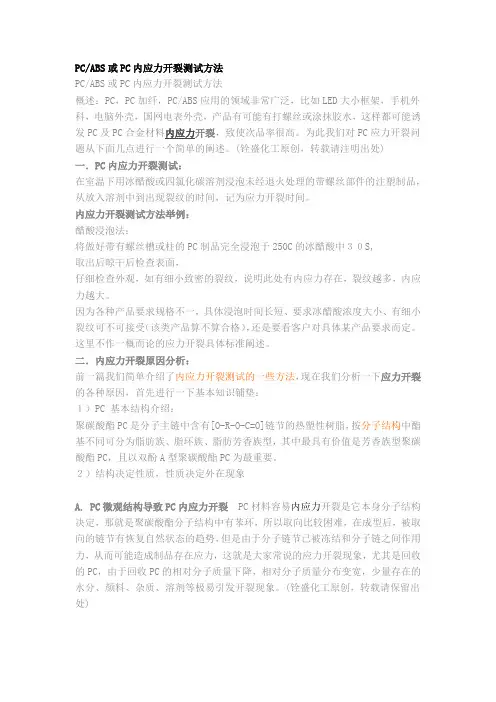

PC/ABS或PC内应力开裂测试方法PC/ABS或PC内应力开裂测试方法概述：PC，PC加纤，PC/ABS应用的领域非常广泛，比如LED大小框架，手机外科，电脑外壳，国网电表外壳，产品有可能有打螺丝或涂抹胶水，这样都可PC应力开裂问题从下面几点进行一个简单的阐述。
(铨盛化工原创，转载请注明出处) 一．PC内应力开裂测试：在室温下用冰醋酸或四氯化碳溶剂浸泡未经退火处理的带螺丝部件的注塑制品，从放入溶剂中到出现裂纹的时间，记为应力开裂时间。
内应力开裂测试方法举例：醋酸浸泡法：将做好带有螺丝槽或柱的PC制品完全浸泡于25OC的冰醋酸中３０S,取出后晾干后检查表面，仔细检查外观，如有细小致密的裂纹，说明此处有内应力存在，裂纹越多，内应力越大。
因为各种产品要求规格不一，具体浸泡时间长短、要求冰醋酸浓度大小、有细小裂纹可不可接受（该类产品算不算合格），还是要看客户对具体某产品要求而定。
这里不作一概而论的应力开裂具体标准阐述。
二．内应力开裂原因分析：前一篇我们简单介绍了内应力开裂测试的一些方法，现在我们分析一下应力开裂的各种原因，首先进行一下基本知识铺垫：１）PC 基本结构介绍：聚碳酸酯PC是分子主链中含有[O-R-O-C=O]链节的热塑性树脂，按分子结构中酯基不同可分为脂肪族、脂环族、脂肪芳香族型，其中最具有价值是芳香族型聚碳酸酯PC，且以双酚A型聚碳酸酯PC为最重要。
２）结构决定性质，性质决定外在现象A. PC微观结构导致PC内应力开裂PC材料容易内应力开裂是它本身分子结构决定，那就是聚碳酸酯分子结构中有苯环，所以取向比较困难，在成型后，被取向的链节有恢复自然状态的趋势，但是由于分子链节已被冻结和分子链之间作用力，从而可能造成制品存在应力，这就是大家常说的应力开裂现象，尤其是回收的PC，由于回收PC的相对分子质量下降，相对分子质量分布变宽，少量存在的水分、颜料、杂质、溶剂等极易引发开裂现象。
(铨盛化工原创，转载请保留出处)B.应力分类剪切应力：指塑料加工过程中由于剪切流动造成应力，它受塑料熔融态下流动速率与黏度的影响。
通用工艺规程
拟制： 汪威
审核：
批准：
版号：
3版
编号： SKTG055
二◦一九年十二月二十八日
浙江星际实业股份有限公司
名称：
塑料件去内应力

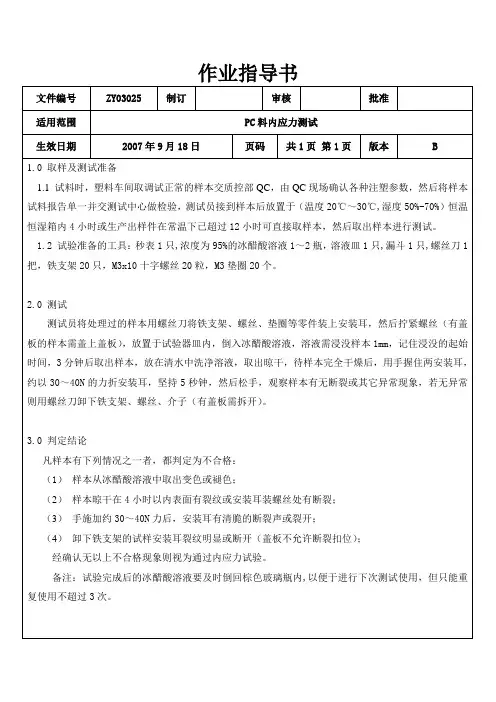

塑料制品内应力检测方法（
PC )
通用工艺规程编号SKTG055
2.塑料制品的内应力检测方法（PC）
2.1.材料与工具
甲苯，正丙醇，皮手套，防毒面罩，盆。
（注：甲苯：正丙醇=1 : 3）2.2.操作过程
221.将甲苯与正丙醇的溶剂倒入盆中混和。
2.2.2.把塑料制品放入盆，浸泡3分钟后拿出，用清水迅速冲洗干净。
2.2.
3.目测制品外观有无裂纹、断裂。
2.2.4.如在限定时间内没有发生开裂，表示制品中的内应力是可以接受的。
2.2.5.如在限定时间内发生裂纹、开裂，表示制品已严重分解，不能使用。
2.3.注意：使用此方法请远离火烛，以免发生火灾。
拟制9 汪威05.07.25
版号：3版。

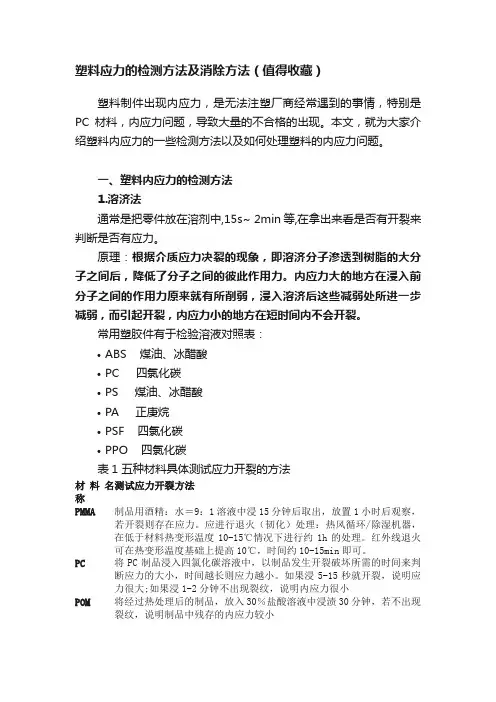

塑料应力的检测方法及消除方法（值得收藏）塑料制件出现内应力，是无法注塑厂商经常遇到的事情，特别是PC材料，内应力问题，导致大量的不合格的出现。
本文，就为大家介绍塑料内应力的一些检测方法以及如何处理塑料的内应力问题。
一、塑料内应力的检测方法1.溶济法通常是把零件放在溶剂中,15s~ 2min等,在拿出来看是否有开裂来判断是否有应力。
原理：根据介质应力决裂的现象，即溶济分子渗透到树脂的大分子之间后，降低了分子之间的彼此作用力。
内应力大的地方在浸入前分子之间的作用力原来就有所削弱，浸入溶济后这些减弱处所进一步减弱，而引起开裂，内应力小的地方在短时间内不会开裂。
常用塑胶件有于检验溶液对照表：•ABS 煤油、冰醋酸•PC 四氯化碳•PS 煤油、冰醋酸•PA 正庚烷•PSF 四氯化碳•PPO 四氯化碳表1 五种材料具体测试应力开裂的方法材料名测试应力开裂方法称PMMA制品用酒精：水＝9：1溶液中浸15分钟后取出，放置1小时后观察，若开裂则存在应力。
应进行退火（韧化）处理：热风循环/除湿机器，在低于材料热变形温度10-15℃情况下进行约1h的处理。
红外线退火可在热变形温度基础上提高10℃，时间约10-15min即可。
PC将PC制品浸入四氯化碳溶液中，以制品发生开裂破坏所需的时间来判断应力的大小，时间越长则应力越小。
如果浸5-15秒就开裂，说明应力很大;如果浸1-2分钟不出现裂纹，说明内应力很小POM将经过热处理后的制品，放入30％盐酸溶液中浸渍30分钟，若不出现裂纹，说明制品中残存的内应力较小ABS将制品浸入冰醋酸中，5-15秒内出现裂纹，则说明制品内应力大;而2分钟后无裂纹出现，则表明制品内应力小PA PA材料消除方法：小部件在沸水中泡煮约2h，尺寸大的部件应采用悬挂式，在蒸汽房里保持吸湿至水分平衡。
2.仪器法用偏振光照耀塑料制件，视彩色光带多寡，剖析内应力的强弱，它只适用于透明的制件。
偏振光法所要的仪器昂贵，操作庞杂，且正确度不高，因为制件处理前后变化不显著，光谱带上涌现的光带不一定都是内应力的影响，如制件表面的涟漪也会影响检验的结果。

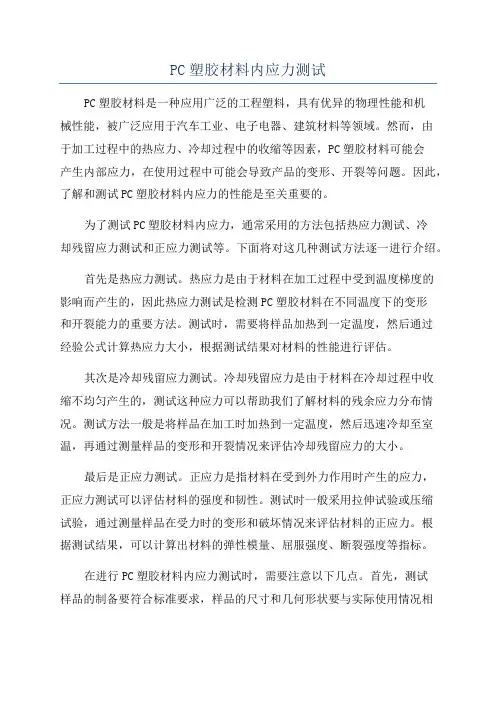

PC塑胶材料内应力测试PC塑胶材料是一种应用广泛的工程塑料，具有优异的物理性能和机械性能，被广泛应用于汽车工业、电子电器、建筑材料等领域。
然而，由于加工过程中的热应力、冷却过程中的收缩等因素，PC塑胶材料可能会产生内部应力，在使用过程中可能会导致产品的变形、开裂等问题。
因此，了解和测试PC塑胶材料内应力的性能是至关重要的。
为了测试PC塑胶材料内应力，通常采用的方法包括热应力测试、冷却残留应力测试和正应力测试等。
下面将对这几种测试方法逐一进行介绍。
首先是热应力测试。
热应力是由于材料在加工过程中受到温度梯度的影响而产生的，因此热应力测试是检测PC塑胶材料在不同温度下的变形和开裂能力的重要方法。
测试时，需要将样品加热到一定温度，然后通过经验公式计算热应力大小，根据测试结果对材料的性能进行评估。
其次是冷却残留应力测试。
冷却残留应力是由于材料在冷却过程中收缩不均匀产生的，测试这种应力可以帮助我们了解材料的残余应力分布情况。
测试方法一般是将样品在加工时加热到一定温度，然后迅速冷却至室温，再通过测量样品的变形和开裂情况来评估冷却残留应力的大小。
最后是正应力测试。
正应力是指材料在受到外力作用时产生的应力，正应力测试可以评估材料的强度和韧性。
测试时一般采用拉伸试验或压缩试验，通过测量样品在受力时的变形和破坏情况来评估材料的正应力。
根据测试结果，可以计算出材料的弹性模量、屈服强度、断裂强度等指标。
在进行PC塑胶材料内应力测试时，需要注意以下几点。
首先，测试样品的制备要符合标准要求，样品的尺寸和几何形状要与实际使用情况相符。
其次，测试设备要先进行校准，确保测量结果的准确性和可靠性。
最后，测试过程中要严格控制温度和应力的施加，保证测试条件的一致性。
总之，PC塑胶材料内应力测试是评估材料性能的重要方法之一，通过了解和测试材料的内部应力，可以帮助我们预测和避免材料在使用过程中可能出现的问题。
随着材料科学和技术的发展，我们对PC塑胶材料内部应力的测试方法也将不断完善，为材料的应用提供更可靠的依据。
PC/ABS或PC内应力开裂测试方法PC/ABS或PC内应力开裂测试方法概述：PC，PC加纤，PC/ABS应用的领域非常广泛，比如LED大小框架，手机外科，电脑外壳，国网电表外壳，产品有可能有打螺丝或涂抹胶水，这样都可能诱发PC及PC合金材料内应力开裂，致使次品率很高。
为此我们对PC应力开裂问题从下面几点进行一个简单的阐述。
(铨盛化工原创，转载请注明出处) 一．PC内应力开裂测试：在室温下用冰醋酸或四氯化碳溶剂浸泡未经退火处理的带螺丝部件的注塑制品，从放入溶剂中到出现裂纹的时间，记为应力开裂时间。
内应力开裂测试方法举例：醋酸浸泡法：将做好带有螺丝槽或柱的PC制品完全浸泡于25OC的冰醋酸中３０S,取出后晾干后检查表面，仔细检查外观，如有细小致密的裂纹，说明此处有内应力存在，裂纹越多，内应力越大。
因为各种产品要求规格不一，具体浸泡时间长短、要求冰醋酸浓度大小、有细小裂纹可不可接受（该类产品算不算合格），还是要看客户对具体某产品要求而定。
这里不作一概而论的应力开裂具体标准阐述。
二．内应力开裂原因分析：前一篇我们简单介绍了内应力开裂测试的一些方法，现在我们分析一下应力开裂的各种原因，首先进行一下基本知识铺垫：１）PC 基本结构介绍：聚碳酸酯PC是分子主链中含有[O-R-O-C=O]链节的热塑性树脂，按分子结构中酯基不同可分为脂肪族、脂环族、脂肪芳香族型，其中最具有价值是芳香族型聚碳酸酯PC，且以双酚A型聚碳酸酯PC为最重要。
２）结构决定性质，性质决定外在现象A. PC微观结构导致PC内应力开裂PC材料容易内应力开裂是它本身分子结构决定，那就是聚碳酸酯分子结构中有苯环，所以取向比较困难，在成型后，被取向的链节有恢复自然状态的趋势，但是由于分子链节已被冻结和分子链之间作用力，从而可能造成制品存在应力，这就是大家常说的应力开裂现象，尤其是回收的PC，由于回收PC的相对分子质量下降，相对分子质量分布变宽，少量存在的水分、颜料、杂质、溶剂等极易引发开裂现象。
PC塑胶材料内应力测试方法表二pzseEU10.5 0 1 2 3 4 5 6 78 9 10 11 12 13 min 15 16Exposure time塑料电水壶使用一段时间后，水尺（PC料）容易漏水，是因为PC塑胶材料的内应力不够，那又怎样检测呢？下面我来介绍一个检测方法：1、测试辅料：正丙醇、乙酸乙酯/甲酹：（比例为1:3）、甲苯/正丙醇（比例为1:10）、甲苯/正丙醇（比例是1: 3）、碳酸丙烯、测试夹具（或者负载）。
2、测试过程：2.1测试夹具的选择：2.1.1因为TnP混合液存放时间过长,其成分会蒸发，性质会改变，从而导致测试结果不一，所以要选择一个可以存放正丙醇、乙酸乙酯/甲醇、甲苯/正丙醇、碳酸丙烯试剂的密封瓶，并且能保证试剂在密封瓶内循环流动。
2.2测试试剂的选择：2.2.1选择测试试剂时应满足测试程度的要求,必须符合安全要求.2.2.2如果PC料在使用过程中不能承受机械负载，测试试剂由正丙醇或者乙酸乙酯和甲醇以1:3的比例调制而成.2.2.3如果PC料在使用过程中能承受机械负载，测试液必须为1:10比例的TnP（即甲苯和正丙醇混合液）.如果外荷载更大或者在临界情况下，测试液可改为1 ：3比例的TnP,甚至可用碳酸丙烯替代.2.2.4如内应力较小的情况下，可用乙酸乙酯/甲醇代替TnP测试液.比如，将乙酸乙酯/甲醇的混合比例调为1： 2.5,因为此试剂可让PC材料达到7兆帕的反应力值.2.2.5如果没有特殊的要求可根据“图表二”的内应力要求选择合适的试剂，试剂量要求能将测试样品完全沉浸在试剂中。
2.3测试时间：2.3.1因为PC材料在注塑模表面形成一层液体薄膜.此液体薄膜不易蒸发，尤其经过更长时间的浸泡, 使得产生裂纹更难被察觉.所以PC材料在碳酸丙烯试剂中浸泡时间不应超过一分钟.曝光时间越长，内应力值越小.但内应力更小,也会出现应力裂纹.2.3.2 PC材料在其它的试剂沉浸的时间可以参考下表（表一）测试试剂浸泡时间（分钟）内应力值（兆帕）正丙脖15>15乙酸乙酯/甲醇，（1:3）15>15甲苯/正丙醇，（1:10）(TnP 1:10)15>9甲苯/正丙醇，（1:3）(TnP 1:3)15>4碳酸丙烯1>22.4材料的选择：2.4.1对于有着色的PC材料或者有色材料上如果有由内应力产生的裂纹也很难觉查的到，所以测试样品要求选择透明的材料进行测试O2.4.2测试样品要求保证在出模后在室温条件下放置1个小时后才能进行内应力测试。

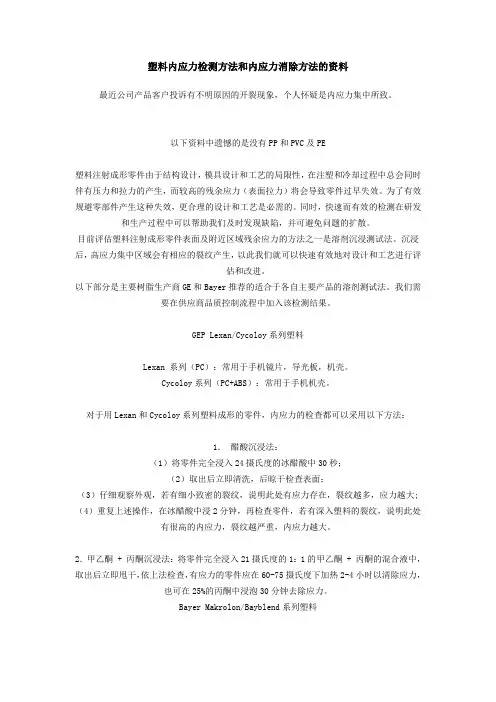

塑料内应力检测方法和内应力消除方法的资料最近公司产品客户投诉有不明原因的开裂现象，个人怀疑是内应力集中所致。
以下资料中遗憾的是没有PP和PVC及PE塑料注射成形零件由于结构设计，模具设计和工艺的局限性，在注塑和冷却过程中总会同时伴有压力和拉力的产生，而较高的残余应力（表面拉力）将会导致零件过早失效。
为了有效规避零部件产生这种失效，更合理的设计和工艺是必需的。
同时，快速而有效的检测在研发和生产过程中可以帮助我们及时发现缺陷，并可避免问题的扩散。
目前评估塑料注射成形零件表面及附近区域残余应力的方法之一是溶剂沉浸测试法。
沉浸后，高应力集中区域会有相应的裂纹产生，以此我们就可以快速有效地对设计和工艺进行评估和改进。
以下部分是主要树脂生产商GE和Bayer推荐的适合于各自主要产品的溶剂测试法。
我们需要在供应商品质控制流程中加入该检测结果。
GEP Lexan/Cycoloy系列塑料Lexan 系列（PC）：常用于手机镜片，导光板，机壳。
Cycoloy系列（PC+ABS）：常用于手机机壳。
对于用Lexan和Cycoloy系列塑料成形的零件，内应力的检查都可以采用以下方法：1．醋酸沉浸法：（1）将零件完全浸入24摄氏度的冰醋酸中30秒；（2）取出后立即清洗，后晾干检查表面；（3）仔细观察外观，若有细小致密的裂纹，说明此处有应力存在，裂纹越多，应力越大; （4）重复上述操作，在冰醋酸中浸2分钟，再检查零件，若有深入塑料的裂纹，说明此处有很高的内应力，裂纹越严重，内应力越大。
2．甲乙酮 + 丙酮沉浸法：将零件完全浸入21摄氏度的1：1的甲乙酮 + 丙酮的混合液中，取出后立即甩干，依上法检查，有应力的零件应在60-75摄氏度下加热2-4小时以清除应力，也可在25%的丙酮中浸泡30分钟去除应力。
Bayer Makrolon/Bayblend系列塑料Makrolon 系列（PC）：常用于手机镜片，导光板，键盘，机壳等。
Bayblend系列（PC+ABS）：常用于手机机壳。
pc 应力开裂测试标准应力开裂是塑料制品在特定环境条件下因内部应力导致的裂纹形成。
为了确保塑料制品的质量和耐用性，进行应力开裂测试是至关重要的。
以下是PC（聚碳酸酯）应力开裂测试的标准程序和建议。
一、测试前的准备1.样品准备：选择符合要求的PC塑料制品作为测试样品，确保其形状、尺寸和厚度都符合测试标准。
2.环境条件：测试应在恒温恒湿的环境中进行，以确保测试结果的准确性。
通常建议的温度为23℃±2℃，相对湿度为50%±5%。
3.测试设备：准备用于测试的设备和工具，如拉力试验机、显微镜、计时器等。
二、测试步骤1.预处理：将样品置于测试环境中至少24小时，以确保其适应测试环境。
2.施加应力：使用拉力试验机对样品施加一定的拉伸应力，拉伸速度应控制在规定的范围内，通常为50mm/min。
3.观察与记录：在施加应力的过程中，使用显微镜观察样品的表面变化。
一旦发现裂纹，应立即停止施加应力并记录裂纹的位置、长度和宽度。
4.结果判定：根据裂纹的情况判定测试结果。
如果没有裂纹出现，则判定为合格；如果出现裂纹，则判定为不合格。
三、影响因素与注意事项1.温度：温度是影响应力开裂的重要因素。
在高温下，PC材料的分子链运动加剧，容易导致裂纹的产生。
因此，在测试过程中应严格控制温度。
2.湿度：湿度对应力开裂也有一定影响。
高湿度环境下，水分容易渗透到材料内部，增加分子链间的距离，降低材料的强度，从而导致裂纹的产生。
因此，测试时应保持适当的湿度。
3.应力速率：应力速率对应力开裂的影响也很大。
如果应力速率过快，材料来不及发生塑性变形就可能导致裂纹的产生。
因此，在测试过程中应控制应力的施加速度。
4.样品厚度：样品的厚度也会影响测试结果。
厚度较大的样品在受到相同应力时，其内部的应力分布可能不均匀，容易导致裂纹的产生。
因此，在选择测试样品时应注意其厚度。
总结来说，PC应力开裂测试标准需要严格控制测试条件、设备以及操作步骤等多个方面。
PC/ABS 或PC 内应力开裂测试方法PC/ABS 或PC 内应力开裂测试方法概述：PC，PC 加纤，PC/ABS 应用的领域非常广泛，比如LED 大小框架，手机外题从下面几点进行一个简单的阐述。
(铨盛化工原创，转载请注明出处)一．PC 内应力开裂测试内应力开裂测试：：在室温下用冰醋酸或四氯化碳溶剂浸泡未经退火处理的带螺丝部件的注塑制品，从放入溶剂中到出现裂纹的时间，记为应力开裂时间。
内应力开裂测试方法举例内应力开裂测试方法举例：：醋酸浸泡法：将做好带有螺丝槽或柱的PC 制品完全浸泡于25OC 的冰醋酸中３０S,取出后晾干后检查表面，仔细检查外观，如有细小致密的裂纹，说明此处有内应力存在，裂纹越多，内应力越大。
因为各种产品要求规格不一，具体浸泡时间长短、要求冰醋酸浓度大小、有细小裂纹可不可接受（该类产品算不算合格），还是要看客户对具体某产品要求而定。
这里不作一概而论的应力开裂具体标准阐述。
二．内应力开裂原因分析内应力开裂原因分析：：前一篇我们简单介绍了内应力开裂测试的一些方法，现在我们分析一下应力开裂的各种原因，首先进行一下基本知识铺垫：１）PC 基本结构介绍：聚碳酸酯PC 是分子主链中含有[O-R-O-C=O]链节的热塑性树脂，按分子结构中酯基不同可分为脂肪族、脂环族、脂肪芳香族型，其中最具有价值是芳香族型聚碳酸酯PC，且以双酚A 型聚碳酸酯PC 为最重要。
２）结构决定性质，性质决定外在现象A.PC 微观结构导致PC 内应力开裂PC 材料容易内应力开裂是它本身分子结构决定，那就是聚碳酸酯分子结构中有苯环，所以取向比较困难，在成型后，被取向的链节有恢复自然状态的趋势，但是由于分子链节已被冻结和分子链之间作用力，从而可能造成制品存在应力，这就是大家常说的应力开裂现象，尤其是回收的PC，由于回收PC 的相对分子质量下降，相对分子质量分布变宽，少量存在的水分、颜料、杂质、溶剂等极易引发开裂现象。
(铨盛化工原创，转载请保留出处)B.B.应力分类应力分类剪切应力：指塑料加工过程中由于剪切流动造成应力，它受塑料熔融态下流动速率与黏度的影响。

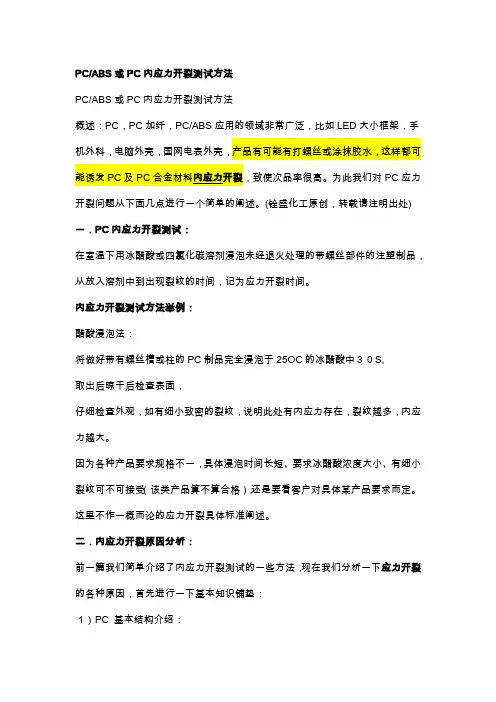

PC/ABS或PC内应力开裂测试方法PC/ABS或PC内应力开裂测试方法概述：PC，PC加纤，PC/ABS应用的领域非常广泛，比如LED大小框架，手机外科，电脑外壳，国网电表外壳，产品有可能有打螺丝或涂抹胶水，这样都可能诱发PC及PC合金材料内应力开裂，致使次品率很高。
为此我们对PC应力开裂问题从下面几点进行一个简单的阐述。
(铨盛化工原创，转载请注明出处) 一．PC内应力开裂测试：在室温下用冰醋酸或四氯化碳溶剂浸泡未经退火处理的带螺丝部件的注塑制品，从放入溶剂中到出现裂纹的时间，记为应力开裂时间。
内应力开裂测试方法举例：醋酸浸泡法：将做好带有螺丝槽或柱的PC制品完全浸泡于25OC的冰醋酸中３０S,取出后晾干后检查表面，仔细检查外观，如有细小致密的裂纹，说明此处有内应力存在，裂纹越多，内应力越大。
因为各种产品要求规格不一，具体浸泡时间长短、要求冰醋酸浓度大小、有细小裂纹可不可接受（该类产品算不算合格），还是要看客户对具体某产品要求而定。
这里不作一概而论的应力开裂具体标准阐述。
二．内应力开裂原因分析：前一篇我们简单介绍了内应力开裂测试的一些方法，现在我们分析一下应力开裂的各种原因，首先进行一下基本知识铺垫：１）PC 基本结构介绍：聚碳酸酯PC是分子主链中含有[O-R-O-C=O]链节的热塑性树脂，按分子结构中酯基不同可分为脂肪族、脂环族、脂肪芳香族型，其中最具有价值是芳香族型聚碳酸酯PC，且以双酚A型聚碳酸酯PC为最重要。
２）结构决定性质，性质决定外在现象A. PC微观结构导致PC内应力开裂PC材料容易内应力开裂是它本身分子结构决定，那就是聚碳酸酯分子结构中有苯环，所以取向比较困难，在成型后，被取向的链节有恢复自然状态的趋势，但是由于分子链节已被冻结和分子链之间作用力，从而可能造成制品存在应力，这就是大家常说的应力开裂现象，尤其是回收的PC，由于回收PC的相对分子质量下降，相对分子质量分布变宽，少量存在的水分、颜料、杂质、溶剂等极易引发开裂现象。
塑胶内应力测试方法塑料材料内应力测试是为了评估塑料制品在使用和负载条件下的耐久性和可靠性。
内应力测试可以通过不同的方法进行，下面将介绍常用的几种测试方法。
1.锥形圆盘法：这是一种简单、常用的内应力测试方法。
它使用两个平面并行的圆盘夹紧塑料试样，然后用压缩力或拉伸力施加在圆盘上，使试样发生变形。
通过测量试样变形前后的直径变化，可以计算出内应力。
2.切割环法：这种方法将塑料试样切割成一个完整的环形，并在环形上进行一定的应力施加。
应力可以通过拉伸或压缩来施加。
然后测量环的直径和环心处的环厚度，通过计算得出内应力的大小。
3.X射线衍射法：这是一种非常精确的内应力测量方法。
它使用X射线通过塑料试样，然后观察射线衍射的图案。
内应力会导致晶体结构的变化，进而影响射线的衍射图案。
通过对衍射图案的分析，可以得出内应力的大小和分布。
4.拉压切割法：这种方法通过在塑料试样的一侧施加拉伸或压缩力，并在另一侧进行切割，从而引起切割面的位移。
然后通过测量切割面的位移和切割面的形状变化，可以计算出内应力。
5.高分子链节松弛法：这是一种通过测量高分子链节的松弛行为来评估塑料材料内应力的方法。
通过在恒温环境下施加一定的拉伸力，然后监测试样的应力松弛行为。
内应力越大，高分子链节的松弛速度越快。
无论使用哪种内应力测试方法，都需要注意以下几点：1.测试必须在适当的温度下进行，因为温度会对塑料材料内应力产生影响。
2.测试时需要遵循相应的标准和规范，以确保测试结果的准确性和可比性。
3.需要根据试样的尺寸和形状选择适当的测试方法，以确保测试结果的有效性。
4.测试中要避免其他因素对结果的干扰，例如试样的表面损伤、试验环境的振动等。
总之，内应力测试是塑料材料研究和应用过程中必不可少的一部分。
通过选择合适的测试方法和正确地进行测试，可以评估材料的性能和可靠性，为塑料制品的设计和生产提供有力的依据。
P C塑胶材料内应力测试方法表二塑料电水壶使用一段时间后,水尺PC料容易漏水,是因为PC塑胶材料的内应力不够,那又怎样检测呢下面我来介绍一个检测方法：1、测试辅料：正丙醇、乙酸乙酯/甲醇比例为1:3、甲苯/正丙醇比例为1:10、甲苯/正丙醇比例是1:3、碳酸丙烯、测试夹具或者负载;2、测试过程：2.1测试夹具的选择：2.2测试试剂的选择：2.2.2如果PC料在使用过程中不能承受机械负载,测试试剂由正丙醇或者乙酸乙酯和甲醇以1:3的比例调制而成.2.2.3如果PC料在使用过程中能承受机械负载,测试液必须为1:10比例的TnP即甲苯和正丙醇混合液.如果外荷载更大或者在临界情况下,测试液可改为1:3比例的Tn P,甚至可用碳酸丙烯替代.2.2.4如内应力较小的情况下,可用乙酸乙酯/甲醇代替TnP测试液.比如,将乙酸乙酯/甲醇的混合比例调为1：2.5,因为此试剂可让PC材料达到7兆帕的反应力值. 2.2.5如果没有特殊的要求可根据“图表二”的内应力要求选择合适的试剂,试剂量要求能将测试样品完全沉浸在试剂中;2.3测试时间：2.3.1因为PC材料在注塑模表面形成一层液体薄膜.此液体薄膜不易蒸发,尤其经过更长时间的浸泡,使得产生裂纹更难被察觉.所以PC材料在碳酸丙烯试剂中浸泡时间不应超过一分钟.曝光时间越长,内应力值越小.但内应力更小,也会出现应力裂纹.2.3.2PC材料在其它的试剂沉浸的时间可以参考下表表一测试试剂浸泡时间分钟内应力值兆帕正丙醇15>15乙酸乙酯/甲醇,1:315>15甲苯/正丙醇,1:10TnP1:1015>9甲苯/正丙醇,1:3TnP1:315>4碳酸丙烯1 >22.4材料的选择：2.4.2测试样品要求保证在出模后在室温条件下放置1个小时后才能进行内应力测试;测试样品的厚度要求保证在1毫米以上,因为在1毫米以下的材料可能在注塑的过程中就可能产生裂纹;2.5测试方法：2.5.12℃的测试试剂里面,将测试样品完全沉浸在23在经过试剂所对应的时间浸泡后将样品从试剂中取出并用清水冲洗干净,用裸眼检查所有可能出现的裂纹及破裂程度、并根据图表一来判定内应力范围;2.5.2在裸眼检查不明显的情况下可以使用放大镜检查;3．结果判定：a．如果测试显示裂纹导致过大内应力,即意味着铸模形状不佳,模型设计不符,或者出现加工错误.b．内应力的测试值判定可参考：表一、表二出现裂纹表示内应力高于表中相应数值,反之小于相应数值;注：试剂安全及操作过程中的安全要求：1．在操作过程中应选择合适的胶带和溶解液,每一个供应商都应该提供试剂的化学信息表,化学试剂数据表中所提到的安全数据是每一个产品必须遵守的;这个安全数据包括标签信息、运输和储存信息、处理资料、试剂的有毒性、试剂的化学性能等2．在操作的过程中应该遵守“图表三”所示的安全要求和介绍,戴上安全的被许可的安全手套和安全眼罩、安全口罩;3．手套的材料要保证不能让溶剂的成分扩散到手套的材料中去,产生的烟和气体不能被吸入,工作环境要保证良好的通风性,最好要能装上一个排风扇;4．测试留下的任何残留溶剂或溶剂废物应正当处置和处理,处理的单位必须是有相应部门授权和许可的,必须具有良好的专业技术;。
塑料内应力检测方法和内应力消除方法的资料一：应力注塑应力形成的原理是什么？如何检验塑胶件的应力？如何去除应力？A 、内应力产生的机理塑料内应力是指在塑料熔融加工过程中由于受到大分子链的取向和冷却收缩等因素而产生的一种内在应力。
内应力的实质为大分子链在熔融加工过程中形成的不平衡构象，这种不平衡构象在冷却固化时不能立即恢复到与环境条件相适应的平衡构象，这种不平衡构象的实质为一种可逆的高弹形变，而冻结的高弹形变平时以位能形式贮存在塑料制品中，在适宜的条件下，这种被迫的不稳定的构象将向自由的稳定的构象转化，位能转变为动能而释放。
当大分子链间的作用力和相互缠结力承受不住这种动能时，内应力平衡即遭到破坏，塑料制品就会产生应力开裂及翘曲变形等现象。
B、塑料内应力产生的原因(1)取向内应力取向内应力是塑料熔体在流动充模和保压补料过程中，大分子链沿流动方向排列定向构象被冻结而产生的一种内应力。
取向应力产生的具体过程为：近流道壁的熔体因冷却速度快而造成外层熔体粘度增高，从一而使熔体在型腔中心层流速远高于表层流速，导致熔体内部层与层之间受到剪切应力作用，产生沿流动方向的取向。
取向的大分子链冻结在塑料制品内也就意味着其中存在未松弛的可逆高弹形变，所以说取向应力就是大分子链从取向构象力图过渡到无取向构象的内力。
用热处理的方法，可降低或消除塑料制品内的取向应力。
塑料制品的取向内应力分布为从制品的表层到内层越来越小，并呈抛物线变化。
(2)冷却内应力冷却内应力是塑料制品在熔融加工过程中因冷却定型时收缩不均匀而产生的一种内应力。
尤其是对厚壁塑料制品，塑料制品的外层首先冷却凝固收缩，其内层可能还是热熔体，这徉芯层就会限制表层的收缩，导致芯层处于压应力状态，而表层处于拉应力状态。
塑料制品冷却内应力的分布为从制品的表层到内层越来越大，并也呈抛物线变化.。
另外，带金属嵌件的塑料制品，由于金属与塑料的热胀系数相差较大，容易形成收缩不一均匀的内应力。
p c塑胶材料内应力测试方法This model paper was revised by the Standardization Office on December 10, 2020PC塑胶材料内应力测试方法表二塑料电水壶使用一段时间后，水尺（PC料）容易漏水，是因为PC塑胶材料的内应力不够，那又怎样检测呢下面我来介绍一个检测方法：1、测试辅料：正丙醇、乙酸乙酯/甲醇（比例为1:3）、甲苯/正丙醇（比例为 1:10）、甲苯/ 正丙醇（比例是 1:3）、碳酸丙烯、测试夹具(或者负载)。
2、测试过程：测试夹具的选择：因为TnP混合液存放时间过长,其成分会蒸发,性质会改变,从而导致测试结果不一，所以要选择一个可以存放正丙醇、乙酸乙酯/甲醇、甲苯/ 正丙醇、碳酸丙烯试剂的密封瓶，并且能保证试剂在密封瓶内循环流动。
测试试剂的选择：选择测试试剂时应满足测试程度的要求,必须符合安全要求.如果PC料在使用过程中不能承受机械负载，测试试剂由正丙醇或者乙酸乙酯和甲醇以1: 3的比例调制而成.如果PC料在使用过程中能承受机械负载，测试液必须为1:10比例的TnP(即甲苯和正丙醇混合液).如果外荷载更大或者在临界情况下,测试液可改为1:3比例的TnP,甚至可用碳酸丙烯替代.如内应力较小的情况下，可用乙酸乙酯/甲醇代替TnP测试液.比如，将乙酸乙酯/甲醇的混合比例调为1：, 因为此试剂可让PC材料达到7兆帕的反应力值.如果没有特殊的要求可根据“图表二”的内应力要求选择合适的试剂，试剂量要求能将测试样品完全沉浸在试剂中。
测试时间：因为PC材料在注塑模表面形成一层液体薄膜.此液体薄膜不易蒸发,尤其经过更长时间的浸泡,使得产生裂纹更难被察觉.所以PC材料在碳酸丙烯试剂中浸泡时间不应超过一分钟.曝光时间越长,内应力值越小.但内应力更小,也会出现应力裂纹.PC材料在其它的试剂沉浸的时间可以参考下表（表一）测试试剂浸泡时间（分钟）内应力值（兆帕）正丙醇 15 >15乙酸乙酯/甲醇, （1:3) 15 >15甲苯/正丙醇, （1:10） (TnP 1:10) 15 >9甲苯/ 正丙醇, （1:3） (TnP 1:3) 15 >4碳酸丙烯 1 >2材料的选择：对于有着色的PC材料或者有色材料上如果有由内应力产生的裂纹也很难觉查的到，所以测试样品要求选择透明的材料进行测试。

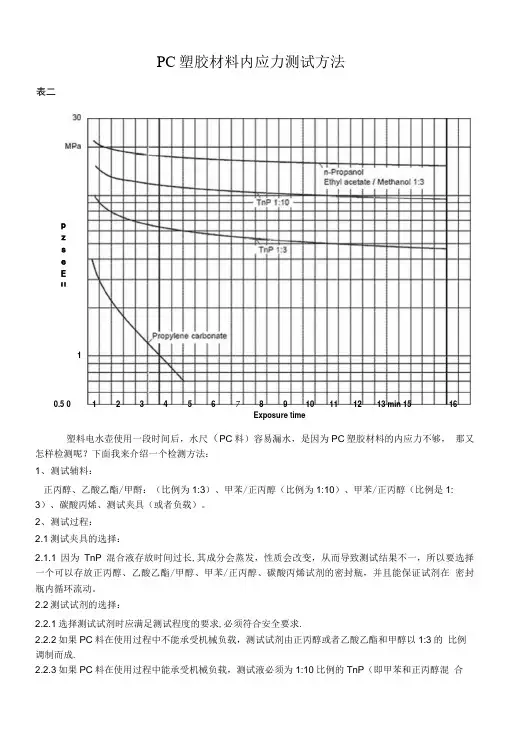

表二
塑料电水壶使用一段时间后，水尺（PC料）容易漏水，是因为PC塑胶材料的内应力不够，那又怎样检测呢下面我来介绍一个检测方法：
1、测试辅料：
正丙醇、乙酸乙酯/甲醇（比例为1:3）、甲苯/正丙醇（比例为 1:10）、甲苯/ 正丙醇（比例是 1:3）、碳酸丙烯、测试夹具(或者负载)。
2、测试过程：
测试夹具的选择：
因为TnP混合液存放时间过长,其成分会蒸发,性质会改变,从而导致测试结果不一，所以要选择一个可以存放正丙醇、乙酸乙酯/甲醇、甲苯/ 正丙醇、碳酸丙烯试剂的密封瓶，并且能保证试剂在密封瓶内循环流动。
测试试剂的选择：
选择测试试剂时应满足测试程度的要求,必须符合安全要求.
如果PC料在使用过程中不能承受机械负载，测试试剂由正丙醇或者乙酸乙酯和甲醇以1:3的比例调制而成.
如果PC料在使用过程中能承受机械负载，测试液必须为1:10比例的TnP(即甲苯和正丙醇混合液).如果外荷载更大或者在临界情况下,测试液可改为1:3比例的TnP,甚至可用碳酸丙烯替代.
如内应力较小的情况下，可用乙酸乙酯/甲醇代替TnP测试液.比如，将乙酸乙酯/甲醇的混合比例调为1：, 因为此试剂可让PC材料达到7兆帕的反应力值.
如果没有特殊的要求可根据“图表二”的内应力要求选择合适的试剂，试剂量要求能将测试样品完全沉浸在试剂中。
测试时间：
因为PC材料在注塑模表面形成一层液体薄膜.此液体薄膜不易蒸发,尤其经过更长时间的浸泡,使得产生裂纹更难被察觉.所以PC材料在碳酸丙烯试剂中浸泡时间不应超过一分钟.曝光时间越长,内应力值越小.但内应力更小,也会出现应力裂纹.
PC材料在其它的试剂沉浸的时间可以参考下表
（表一）
测试试剂浸泡时间（分钟）内应力值（兆帕）
正丙醇 1
5 >15
乙酸乙酯/甲醇, （1:3) 1
5 >15
甲苯/正丙醇, （1:10） (TnP 1:10) 1
5 >9
甲苯/ 正丙醇, （1:3） (TnP 1:3) 1
5 >4
碳酸丙烯
1 >2
材料的选择：
对于有着色的PC材料或者有色材料上如果有由内应力产生的裂纹也很难觉查的到，所以测试样品要求选择透明的材料进行测试。
测试样品要求保证在出模后在室温条件下放置1个小时后才能进行内应力测试。
测试样品的厚度要
求保证在1毫米以上，因为在1毫米以下的材料可能在注塑的过程中就可能产生裂纹。
测试方法：
2℃的测试试剂里面，将测试样品完全沉浸在23在经过试剂所对应的时间浸泡后将样品从试剂中取出并用清水冲洗干净，用裸眼检查所有可能出现的裂纹及破裂程度、并根据图表一来判定内应力
范围。
在裸眼检查不明显的情况下可以使用放大镜检查。
3．结果判定：
a．如果测试显示裂纹导致过大内应力,即意味着铸模形状不佳,模型设计不符,或者出现加工错误.
b．内应力的测试值判定可参考：表一、表二（出现裂纹表示内应力高于表中相应数值，
反之小于相应数值）。
注：试剂安全及操作过程中的安全要求：
1．在操作过程中应选择合适的胶带和溶解液，每一个供应商都应该提供试剂的化学信息表，化学试剂数据表中所提到的安全数据是每一个产品必须遵守的。
这个安全数据包括标签信息、运输和储存
信息、处理资料、试剂的有毒性、试剂的化学性能等
2．在操作的过程中应该遵守“图表三”所示的安全要求和介绍，戴上安全的被许可的安全手套和安全眼罩、安全口罩。
3．手套的材料要保证不能让溶剂的成分扩散到手套的材料中去，产生的烟和气体不能被吸入，工作环境要保证良好的通风性，最好要能装上一个排风扇。
4．测试留下的任何残留溶剂或溶剂废物应正当处置和处理，处理的单位必须是有相应部门授权和许可的，必须具有良好的专业技术。
