2016工业数据通信与控制网络知识点总结

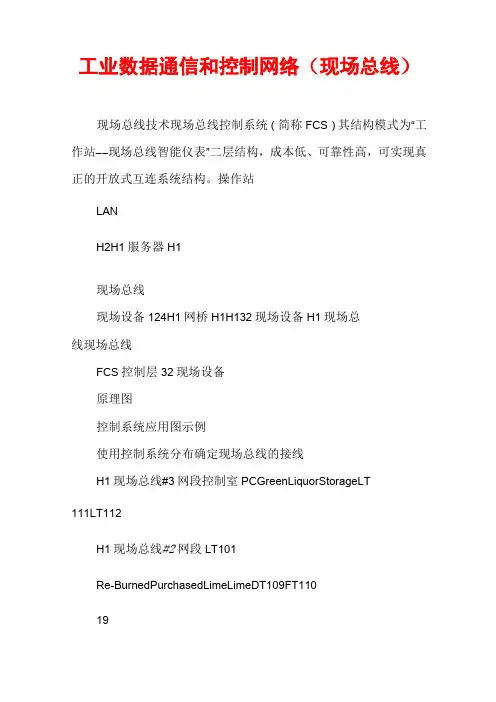

工业数据通信和控制网络（现场总线）现场总线技术现场总线控制系统（简称FCS）其结构模式为“工作站――现场总线智能仪表”二层结构，成本低、可靠性高，可实现真正的开放式互连系统结构。

操作站LANH2H1服务器H1现场总线现场设备124H1网桥H1H132现场设备H1现场总线现场总线FCS控制层32现场设备原理图控制系统应用图示例使用控制系统分布确定现场总线的接线H1现场总线#3网段控制室PCGreenLiquorStorageLT111LT112H1现场总线#2网段LT101Re-BurnedPurchasedLimeLimeDT109FT11019SC11124IP102IP104AIP104BCoolerSC11225SC1102320FT102AT10321TT104HeaterCV-101A/OAT106AT107AAT107BLT108SC10822H1现场总线#1网段TT105现场总线定义现场总线是连接智能现场设备和自动化系统的数字式、双向传输、多分支结构的通信网络。

它的关键标志是能支持双向、多节点、总线式的全数字通讯。

网络节点网络体系包括IPC、PLC以及各种智能化的现场控制设备基于统一、规范的通信协议通过同一总线实现相互间的数据传输与信息共享位于生产控制的底层网络结构通信总线在现场设备中的延伸现场总线的发展1996年到1998年，国际性组织FF（现场总线基金会）和PNO（Profibus国际组织）先后发布了适于过程自动化的现场总线标准H1、H2（HSE）和Profibus-PA,H1和PA都在实际工程中开始应用。

1999年底，包含8种现场总线标准在内的国际标准IEC-61158开始生效，除H1、HSE和PA外，还有WorldFIP、Interbus、ControlNet、P-NET、SwiftNet等五种。

Profibus较适合于工厂自动化，CAN适用于汽车工业，FF总线(FoundationFieldbus)主要适用于过程控制现场总线的网络结构现场总线的星形网络结构现场总线的网络结构特点Ethernet/HighwayFiledbusIPC、PLC。

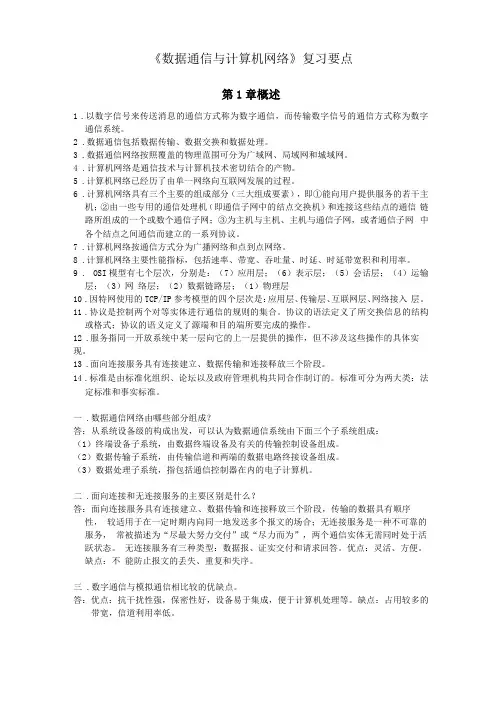

《数据通信与计算机网络》复习要点第1章概述1.以数字信号来传送消息的通信方式称为数字通信，而传输数字信号的通信方式称为数字通信系统。

2.数据通信包括数据传输、数据交换和数据处理。

3.数据通信网络按照覆盖的物理范围可分为广域网、局域网和城域网。

4.计算机网络是通信技术与计算机技术密切结合的产物。

5.计算机网络已经历了由单一网络向互联网发展的过程。

6.计算机网络具有三个主要的组成部分（三大组成要素），即①能向用户提供服务的若干主机；②由一些专用的通信处理机（即通信子网中的结点交换机）和连接这些结点的通信链路所组成的一个或数个通信子网；③为主机与主机、主机与通信子网，或者通信子网中各个结点之间通信而建立的一系列协议。

7.计算机网络按通信方式分为广播网络和点到点网络。

8.计算机网络主要性能指标，包括速率、带宽、吞吐量、时延、时延带宽积和利用率。

9. OSI模型有七个层次，分别是：（7）应用层；（6）表示层；（5）会话层；（4）运输层；（3）网络层；（2）数据链路层；（1）物理层10.因特网使用的TCP/IP参考模型的四个层次是：应用层、传输层、互联网层、网络接入层。

11.协议是控制两个对等实体进行通信的规则的集合。

协议的语法定义了所交换信息的结构或格式；协议的语义定义了源端和目的端所要完成的操作。

12.服务指同一开放系统中某一层向它的上一层提供的操作，但不涉及这些操作的具体实现。

13.面向连接服务具有连接建立、数据传输和连接释放三个阶段。

14.标准是由标准化组织、论坛以及政府管理机构共同合作制订的。

标准可分为两大类：法定标准和事实标准。

一 .数据通信网络由哪些部分组成？答：从系统设备级的构成出发，可以认为数据通信系统由下面三个子系统组成：（1）终端设备子系统，由数据终端设备及有关的传输控制设备组成。

（2）数据传输子系统，由传输信道和两端的数据电路终接设备组成。

（3）数据处理子系统，指包括通信控制器在内的电子计算机。

网络控制系统复习题一，填空题1.现场总线PROFIBUS决定数据通信的是(主站)PROFIBUS-PA总线两端各有一个（无源的总线终端器）MBP数据传输技术可以用于（PROFIBUS-FMS、PROFIBUS-DP、PROFIBUS-PA）S7-300CPU最多可以扩展到（8）个模板。

2.主站发送同步命令后,将所编址的(从站的输出数据)锁定在当前状态下. 在一条总线上的设备比经过网桥或路由的设备具有( 更好的)实时性。

3.主站发送锁定命令后,将(从站的输入数据)锁定在当前状态下。

4 PROFIBUS协议主要由3部分组成 DP, PA, FMS。

5 MPI网络的通信速率为：19.2 kbit/s-12Mbit/s。

6.利用OLM模块（只支持总线型、冗余环型、星型）网络拓朴结构.发送同步命令后,将所编址的(从站的输出数据)锁定在当前在的状态下。

7.一个S7-300在最多可以有一个主机架和(3)扩展机架FC和FB的临时变量存储在系统的( 本地数据堆栈)中PROFIBUS总线每个段上最多可接多少个站（ 32）。

8.PROFIBUS-DP用了OSI模型中的( 第一、二层和用户接口)。

9. FB有静态变量存储在（背景数据块）中。

一个多主系统中,下面哪个说法正确(主站之间采用令牌方式 )。

RS485 的数据传输采用（NRZ(不归零）编码。

10. PROFINET是基于(工业以太网技术)的自动化总线标准。

局部符号可以在(对其进行定义的块)使用。

PROFIBUS－DP总线两端有（有源的总线终端电阻）每个数字量模块的地址寄存器自动按(4)个字节分配。

背景数据块可以被(所有块)使用。

11. PROFIBUS-DP总线站地址最大可为（126）。

一类主站典型的是（中央控制器）。

主站和从站之间循环通信采用（点对点）通信。

12 点对点连接，严格地来说，点对点连接并不是网络技术。

13 10Base-5使用粗同轴电缆，最大网段长度为500 米，基带传输方法。

数据通信与工业控制网络知识点总结关键信息项：1、数据通信的基本概念和原理定义：＿___________________________特点：＿___________________________重要性：＿___________________________2、工业控制网络的类型和特点类型：＿___________________________各自特点：＿___________________________3、数据传输方式串行传输：＿___________________________并行传输：＿___________________________优缺点比较：＿___________________________4、通信协议常见协议：＿___________________________协议的作用和功能：＿___________________________5、网络拓扑结构总线型：＿___________________________星型：＿___________________________环型：＿___________________________优缺点分析：＿___________________________ 6、工业控制网络中的数据交换技术电路交换：＿___________________________分组交换：＿___________________________报文交换：＿___________________________ 7、差错控制技术纠错编码：＿___________________________检错编码：＿___________________________重传机制：＿___________________________ 8、网络安全与防护威胁类型：＿___________________________防护措施：＿___________________________ 9、工业控制网络的应用案例案例介绍：＿___________________________效果评估：＿___________________________11 数据通信的基本概念和原理数据通信是指在不同设备之间通过传输介质进行数据的传递和交换。

工业控制网络知识点总结一、工业控制网络的概念工业控制网络是指用于工业自动化领域的数据通信系统，其目的是实现对生产设备、工艺过程和生产信息的监控和控制。

工控网络主要包括传感器、执行器、PLC、DCS、SCADA系统等组成部分。

工控网络的设计目标是提高生产效率、降低生产成本和提高生产安全性。

二、工业控制网络的特点1. 实时性：工控网络需要能够实时响应生产过程的变化，及时更新数据和控制设备。

2. 可靠性：工控网络对通信的可靠性要求非常高，因为生产过程中可能会遇到各种干扰和故障，需要能够确保数据传输的准确性和完整性。

3. 安全性：工业控制网络需要能够防范各种网络攻击和恶意操作，保证生产过程的安全性和稳定性。

4. 实时性：工控网络需要能够实时响应生产过程的变化，及时更新数据和控制设备。

5. 可扩展性：工控网络需要能够根据生产需求进行扩展和升级，灵活适应不同的生产环境和设备组合。

三、工业控制网络的组成部分1. 传感器和执行器：传感器用于采集环境参数，例如温度、压力、流量等；执行器用于对生产设备进行控制，例如电动阀门、马达、启动器等。

2. PLC（可编程逻辑控制器）：PLC是工控网络的核心设备，用于实现对生产过程的自动控制。

PLC能够根据预先编制的程序对输入信号进行处理，并输出控制指令，实现对执行器的控制。

3. DCS（分布式控制系统）：DCS是用于对生产过程进行集中监控和控制的系统，通常包括多个控制节点和界面站，能够实现对整个生产线的远程控制。

4. SCADA系统：SCADA系统是用于对生产现场进行实时监控和数据采集的系统，能够通过图形界面对生产现场进行动态显示和实时数据查询。

四、工业控制网络的通信协议工业控制网络使用的通信协议通常包括有线和无线两种类型，其中有线协议主要用于固定式设备的数据通信，无线协议主要用于移动设备和无线传感器网络的数据通信。

1. 有线通信协议（1）Profibus：Profibus是一种用于工业自动化领域的现场总线通信协议，适用于实时数据传输和设备控制。

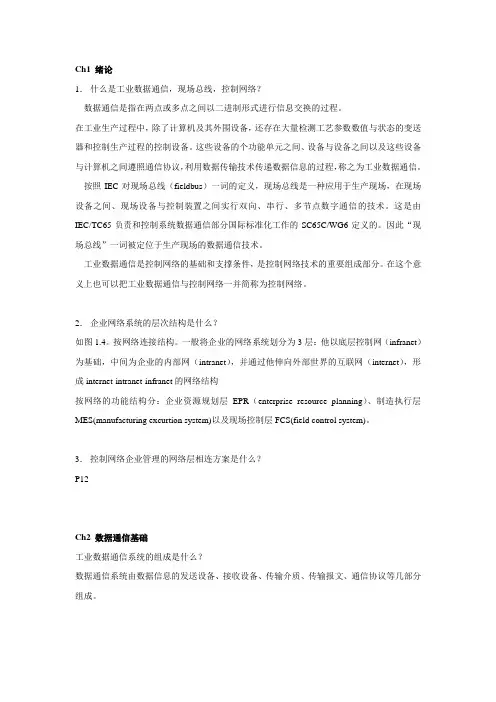

Ch1 绪论1．什么是工业数据通信，现场总线，控制网络？数据通信是指在两点或多点之间以二进制形式进行信息交换的过程。

在工业生产过程中，除了计算机及其外围设备，还存在大量检测工艺参数数值与状态的变送器和控制生产过程的控制设备。

这些设备的个功能单元之间、设备与设备之间以及这些设备与计算机之间遵照通信协议，利用数据传输技术传递数据信息的过程，称之为工业数据通信。

按照IEC对现场总线（fieldbus）一词的定义，现场总线是一种应用于生产现场，在现场设备之间、现场设备与控制装置之间实行双向、串行、多节点数字通信的技术。

这是由IEC/TC65负责和控制系统数据通信部分国际标准化工作的SC65C/WG6定义的。

因此“现场总线”一词被定位于生产现场的数据通信技术。

工业数据通信是控制网络的基础和支撑条件，是控制网络技术的重要组成部分。

在这个意义上也可以把工业数据通信与控制网络一并简称为控制网络。

2．企业网络系统的层次结构是什么？如图1.4。

按网络连接结构。

一般将企业的网络系统划分为3层：他以底层控制网（infranet）为基础，中间为企业的内部网（intranet），并通过他伸向外部世界的互联网（internet），形成internet-intranet-infranet的网络结构按网络的功能结构分：企业资源规划层EPR（enterprise resource planning）、制造执行层MES(manufacturing excurtion system)以及现场控制层FCS(field control system)。

3．控制网络企业管理的网络层相连方案是什么？P12Ch2 数据通信基础工业数据通信系统的组成是什么？数据通信系统由数据信息的发送设备、接收设备、传输介质、传输报文、通信协议等几部分组成。

Ch3 控制网络基础1．控制网络的特点是什么？控制网络不同于普通数据网络的最大特点在于，他必须满足对控制的实时性要求，实时控制往往要求对某些变量的数据准确时刷新。

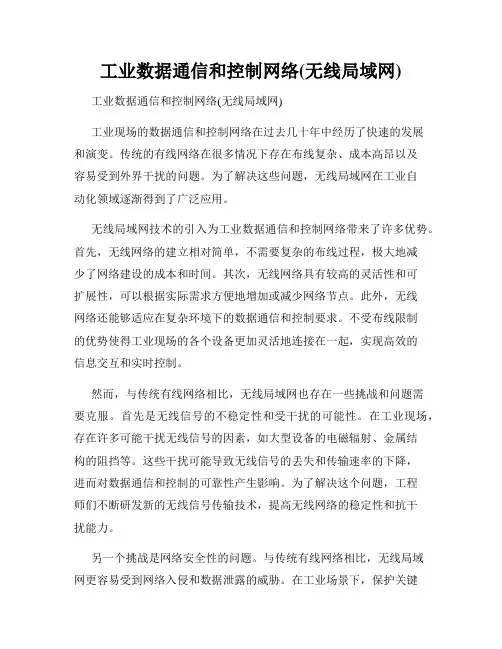

工业数据通信和控制网络(无线局域网)工业数据通信和控制网络(无线局域网)工业现场的数据通信和控制网络在过去几十年中经历了快速的发展和演变。

传统的有线网络在很多情况下存在布线复杂、成本高昂以及容易受到外界干扰的问题。

为了解决这些问题，无线局域网在工业自动化领域逐渐得到了广泛应用。

无线局域网技术的引入为工业数据通信和控制网络带来了许多优势。

首先，无线网络的建立相对简单，不需要复杂的布线过程，极大地减少了网络建设的成本和时间。

其次，无线网络具有较高的灵活性和可扩展性，可以根据实际需求方便地增加或减少网络节点。

此外，无线网络还能够适应在复杂环境下的数据通信和控制要求。

不受布线限制的优势使得工业现场的各个设备更加灵活地连接在一起，实现高效的信息交互和实时控制。

然而，与传统有线网络相比，无线局域网也存在一些挑战和问题需要克服。

首先是无线信号的不稳定性和受干扰的可能性。

在工业现场，存在许多可能干扰无线信号的因素，如大型设备的电磁辐射、金属结构的阻挡等。

这些干扰可能导致无线信号的丢失和传输速率的下降，进而对数据通信和控制的可靠性产生影响。

为了解决这个问题，工程师们不断研发新的无线信号传输技术，提高无线网络的稳定性和抗干扰能力。

另一个挑战是网络安全性的问题。

与传统有线网络相比，无线局域网更容易受到网络入侵和数据泄露的威胁。

在工业场景下，保护关键数据和系统的安全至关重要。

因此，工程师们需要采取适当的措施，如加密技术和访问控制，确保无线网络的安全性和可靠性。

为了应对这些挑战，工程师们在无线局域网的设计和实施中采取了一系列的措施。

首先，他们通过合适的信号强度调节和信道选择，优化无线信号的传输质量和稳定性。

其次，他们采用了高级的加密技术来保护网络和数据的安全性。

此外，他们还使用了物理层和网络层的冗余机制，提高网络的容错能力和可用性。

总而言之，工业数据通信和控制网络的发展离不开无线局域网技术的推动。

无线网络的引入为工业现场带来了布线简单、灵活性高以及适应复杂环境的优势。

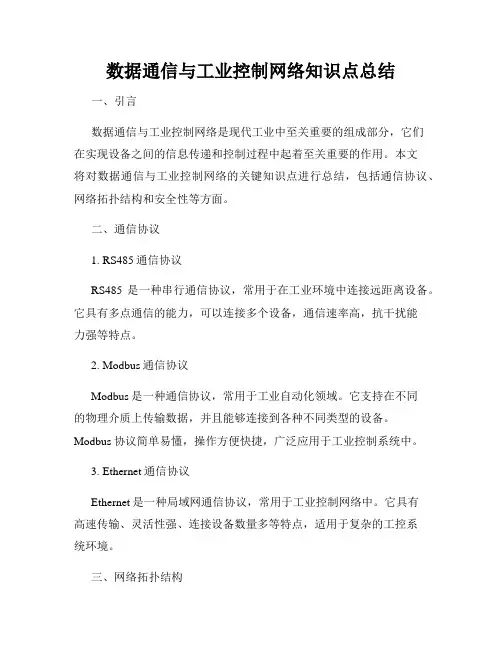

数据通信与工业控制网络知识点总结一、引言数据通信与工业控制网络是现代工业中至关重要的组成部分，它们在实现设备之间的信息传递和控制过程中起着至关重要的作用。

本文将对数据通信与工业控制网络的关键知识点进行总结，包括通信协议、网络拓扑结构和安全性等方面。

二、通信协议1. RS485通信协议RS485是一种串行通信协议，常用于在工业环境中连接远距离设备。

它具有多点通信的能力，可以连接多个设备，通信速率高，抗干扰能力强等特点。

2. Modbus通信协议Modbus是一种通信协议，常用于工业自动化领域。

它支持在不同的物理介质上传输数据，并且能够连接到各种不同类型的设备。

Modbus协议简单易懂，操作方便快捷，广泛应用于工业控制系统中。

3. Ethernet通信协议Ethernet是一种局域网通信协议，常用于工业控制网络中。

它具有高速传输、灵活性强、连接设备数量多等特点，适用于复杂的工控系统环境。

三、网络拓扑结构1. 总线型拓扑结构总线型拓扑结构是指所有设备都通过一根共享的传输介质连接在一起。

它具有简单、易于安装和扩展的优点，但是在故障发生时可能会导致整个网络瘫痪。

2. 星型拓扑结构星型拓扑结构是指所有设备都直接连接到一个集线器或交换机上。

它具有良好的可靠性和扩展性，但是需要更多的网络设备和布线成本。

3. 环型拓扑结构环型拓扑结构是指所有设备通过一条环形的传输介质连接在一起。

它具有较好的抗干扰能力和可靠性，但是在故障发生时可能导致整个网络中断。

四、安全性1. 隔离与细分在数据通信与工业控制网络中，对不同的设备和数据流进行隔离与细分是保证网络安全性的重要手段。

通过合理的网络端口管理和访问控制策略，可以防止未经授权的访问和信息泄露。

2. 数据加密在敏感数据的传输过程中，采用数据加密技术可以保证数据的机密性和完整性。

加密算法和密钥管理是有效保护数据安全的关键要素。

3. 安全认证为了防止非法用户的入侵，数据通信与工业控制网络中应采用安全认证机制，如用户名密码认证、数字证书等方式，确保只有经过授权的用户可以访问网络。

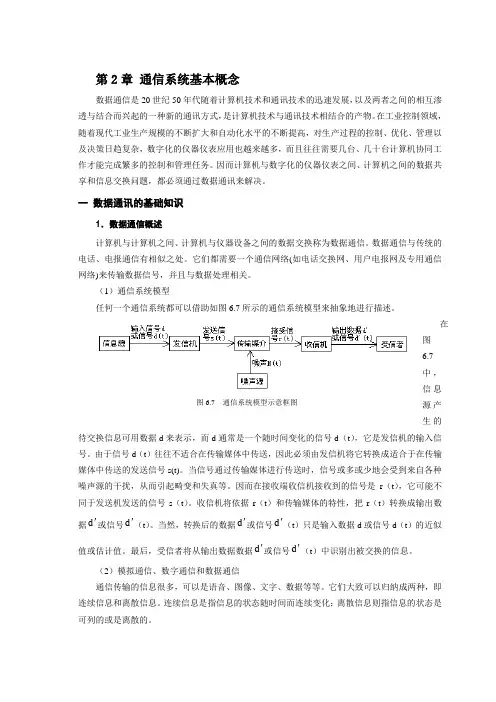

第2章通信系统基本概念数据通信是20世纪50年代随着计算机技术和通讯技术的迅速发展，以及两者之间的相互渗透与结合而兴起的一种新的通讯方式，是计算机技术与通讯技术相结合的产物。

在工业控制领域，随着现代工业生产规模的不断扩大和自动化水平的不断提高，对生产过程的控制、优化、管理以及决策日趋复杂，数字化的仪器仪表应用也越来越多，而且往往需要几台、几十台计算机协同工作才能完成繁多的控制和管理任务。

因而计算机与数字化的仪器仪表之间、计算机之间的数据共享和信息交换问题，都必须通过数据通讯来解决。

一数据通讯的基础知识1．数据通信概述计算机与计算机之间、计算机与仪器设备之间的数据交换称为数据通信。

数据通信与传统的电话、电报通信有相似之处。

它们都需要一个通信网络(如电话交换网、用户电报网及专用通信网络)来传输数据信号，并且与数据处理相关。

（1）通信系统模型任何一个通信系统都可以借助如图6.7所示的通信系统模型来抽象地进行描述。

在图6.7中，信息图6.7 通信系统模型示意框图源产生的待交换信息可用数据d来表示，而d通常是一个随时间变化的信号d（t），它是发信机的输入信号。

由于信号d（t）往往不适合在传输媒体中传送，因此必须由发信机将它转换成适合于在传输媒体中传送的发送信号s(t)。

当信号通过传输媒体进行传送时，信号或多或少地会受到来自各种噪声源的干扰，从而引起畸变和失真等。

因而在接收端收信机接收到的信号是r（t），它可能不同于发送机发送的信号s（t）。

收信机将依据r（t）和传输媒体的特性，把r（t）转换成输出数据d'或信号d'（t）。

当然，转换后的数据d'或信号d'（t）只是输入数据d或信号d（t）的近似值或估计值。

最后，受信者将从输出数据数据d'或信号d'（t）中识别出被交换的信息。

（2）模拟通信、数字通信和数据通信通信传输的信息很多，可以是语音、图像、文字、数据等等。

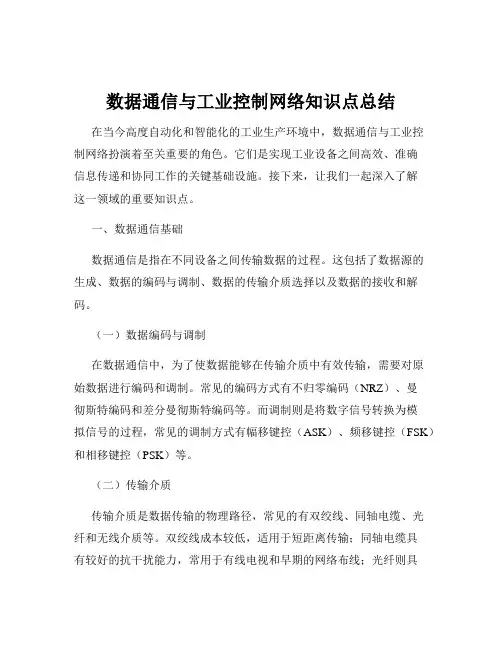

数据通信与工业控制网络知识点总结在当今高度自动化和智能化的工业生产环境中，数据通信与工业控制网络扮演着至关重要的角色。

它们是实现工业设备之间高效、准确信息传递和协同工作的关键基础设施。

接下来，让我们一起深入了解这一领域的重要知识点。

一、数据通信基础数据通信是指在不同设备之间传输数据的过程。

这包括了数据源的生成、数据的编码与调制、数据的传输介质选择以及数据的接收和解码。

（一）数据编码与调制在数据通信中，为了使数据能够在传输介质中有效传输，需要对原始数据进行编码和调制。

常见的编码方式有不归零编码（NRZ）、曼彻斯特编码和差分曼彻斯特编码等。

而调制则是将数字信号转换为模拟信号的过程，常见的调制方式有幅移键控（ASK）、频移键控（FSK）和相移键控（PSK）等。

（二）传输介质传输介质是数据传输的物理路径，常见的有双绞线、同轴电缆、光纤和无线介质等。

双绞线成本较低，适用于短距离传输；同轴电缆具有较好的抗干扰能力，常用于有线电视和早期的网络布线；光纤则具有极高的带宽和传输距离，适用于高速、长距离的数据传输；无线介质如 WiFi、蓝牙等则提供了便捷的移动性和灵活性。

（三）数据传输方式数据传输可以分为串行传输和并行传输。

串行传输是逐位依次传输数据，线路成本低，适用于远距离传输；并行传输则是同时传输多位数据，速度快但线路复杂，成本高，适用于短距离、高速传输。

二、工业控制网络的类型工业控制网络根据应用场景和需求的不同，可以分为多种类型。

（一）现场总线现场总线是一种用于工业现场设备之间通信的网络，如CAN 总线、Profibus 总线等。

它具有实时性强、可靠性高、成本低等优点，广泛应用于制造业、自动化生产线等领域。

（二）工业以太网工业以太网是将以太网技术应用于工业控制领域，它在以太网的基础上增加了实时性、可靠性和安全性等方面的特性，能够满足工业控制对网络性能的要求。

（三）无线网络随着无线技术的发展，工业无线网络也逐渐得到应用，如 Zigbee、WirelessHART 等。

一. 基础部分 11. 控制网络与计算机网络相比主要特点有： 2. 信号所含频率分量的集合称为 。

。

；频谱所占的频率宽度称之为3. 局域网常用的拓外结构有_____ _三种。

4. 按交换方式来分类，可以分为 _ _三种。

5. 按照信息的传输方向，通信方式可分为_ _三种。

6. 开放系统互连参考模型 OSI 中，共分七个层次，分别是 7.常用的有线通信介质主要有 。

。

。

。

8. PROFIBUS 由以下三个兼容部分组成: 9. Profibus 中报文的海明距离是指 10. LonWorks 采用了，从而使网络通信的设计简化成为参数设置，增加了通信的可靠性。

。

。

11.LonWorks 的现场控制节点的典型功能块包括： 12. LonWorks 拥有三个处理单元的神经元芯片 13. LonTalk 协议提供了四种类型的报文服务。

电平和 电平。

。

_传送。

14. CAN 总线上具有两种互补的逻辑数值：15. 按照地理分布距离和覆盖范围来看，计算机网络可以分为16.PROFIBUS 的总线存取方式有：主站之间采用_ _传送，主站和从站之间采用_ 17. PROFIBUS 的 OSI 模型由_ _组成三层模型。

。

18. CAN 的 ISO/OSI 参考模型的层次结构分为 20. CAN 总线上用两个互补的逻辑值表示“0”和“1” 。

方法来编码。

。

位标识符的 和 。

位标识符的 。

21. CAN 报文的位流根据 23.多路复用技术有 24. CAN 报文帧格包含25. 局域网 LAN 必须具备 5 种基本部件，分别是 26. 在环形拓扑结构的网络中，通常拥有 27. 在令牌环网络中，令牌被定义为的节点允许在网络中传送信息。

，只有得到令牌的站点才可以发送信息。

。

。

28. 德国的工业 4.0 项目主要分为三大主题： 29、工业以太网中实现实时性的机制主要包括 30、工厂自动化网络的分层结构为三个层次。

工控网络技术复习资料工控网络技术复习资料工控网络技术是指应用于工业控制系统中的网络技术，其主要目的是实现工业设备之间的连接和数据交换。

随着信息技术的快速发展，工控网络技术在工业领域中的应用越来越广泛。

本文将从工控网络的基本概念、架构、安全性以及未来发展等方面进行复习。

一、工控网络的基本概念工控网络是指用于工业控制系统的网络，它主要包括传感器、执行器、控制器以及监控设备等组成部分。

工控网络的基本特点是实时性要求高、可靠性要求高以及数据传输量大。

在工控网络中，数据的传输主要通过以太网、现场总线等方式实现。

二、工控网络的架构工控网络的架构可以分为三层：感知层、控制层和管理层。

感知层主要负责数据的采集和传输，包括传感器、执行器等设备；控制层主要负责对感知层采集到的数据进行处理和控制，包括控制器等设备；管理层主要负责对控制层进行监控和管理，包括监控设备等。

这种分层结构可以使工控网络更加灵活和可靠。

三、工控网络的安全性工控网络的安全性是工业控制系统中非常重要的一个方面。

由于工控网络的特殊性，一旦遭受到攻击，可能会导致严重的后果。

因此，保障工控网络的安全性至关重要。

常见的工控网络安全威胁包括网络攻击、恶意代码、物理攻击等。

为了提高工控网络的安全性，可以采取一系列的措施，如网络隔离、访问控制、加密传输等。

四、工控网络的未来发展随着工业互联网的兴起，工控网络技术也将迎来更广阔的发展空间。

未来，工控网络技术将更加注重实时性、可靠性和安全性。

同时，随着物联网、云计算等新技术的不断发展，工控网络将与这些技术相结合，实现更高效的工业控制。

总结起来，工控网络技术是工业控制系统中不可或缺的一部分。

通过对工控网络的基本概念、架构、安全性以及未来发展的复习，我们可以更好地理解和应用工控网络技术。

在未来的工业发展中，工控网络技术将发挥越来越重要的作用，为工业控制带来更多的便利和效益。

网络的功能：数据通信；资源共享（硬件，数据，软件）；提供计算机的可靠性和可用性；分布式处理。

总线型特点:1可以在网中广播信息，每个站点几乎可以同时“收到”每一信息。

2价格低廉，用户站点入网灵活。

3总线型局域网中一个节点的失效不会影响其他节点的正常工作，而且节点的增删也可以不影响全网的运行。

4缺点也是明显的，由于共用一条传输信道，任一时刻只能有一个站点发送数据，而且介质访问控制也比较复杂。

5由于总线型局域网结构简单、接入灵活、扩展容易、可靠性高等特点使它风靡一时，成为使用最广泛的一种网络拓扑结构。

环型结构特点：1每个节点都与两个相邻的节点相连，节点之间采用点到点的链路。

2网络中的所有节点构成一个闭合的环，信息沿着一个方向绕环逐站单向传输。

3在环型拓扑结构中，所有节点共享同一个环型信道，环上传输的任何数据都必须经过所有结点。

4缺点：断开环中的一个节点，意味着整个网络的通信终止。

星型结构特点：1方便了对大型网络的维护和调试，对电缆的安装和检验也相对容易。

2所有工作站都与中心节点相连，星型拓扑结构中移动某个工作站十分简单。

3缺点：就是由于所有都连接到中心节点，依靠中心节点向目的节点传送信息，所以中心节点一旦失效将会导致全网无法工作。

而且星型拓扑结构需要更加可靠的电缆。

4交换局域网是一种典型的星型拓扑结构局域网。

计算机网络的标准化：国际电工委员会IEC，国际电信联盟ITU，国际标准化组织ISO （主要是考虑信息处理与网络体系结构），电气电子工程协会IEEE，Internet工程任务组IETF，Internet研究任务组IRTF，美国国家标准协会ANSI，国家标准和技术协会NIST，因特网活动委员会IAB，国际传输与覆盖研讨会ICTC，国际电报与电话咨询委员会（CCITT）（主要是考虑通信标准的制定）。

消息:对客观世界发生变化的描述或报道；信息:表达消息中的内容；信息量:一条消息中信息量的大小,用该消息中所包含内容发生的可能性的倒数的对数表达；数据:承载信息的实体,描述事物的符号,分模拟数据,数字数据.；信号:数据的表现形式,一种变化的物理现象. 如光信号,电信号等.数据终端设备DTE ：指能生成并向数据通信网络发送和接收数据信息的设备，是人机接口。
