8-1 有梭引纬

16
织机的五大运动之二：引纬运动 织机的五大运动之二：
第二节 无梭引纬
3、喷气引纬综合讨论
入纬率:1500-2000m/min; 多色纬功能：4-6色； 引纬方式：消极引纬（自由端引纬）； 适用纱线：多种短纤纱及长丝，粗重结子纱、圈圈纱等花式纱 线不宜作为纬纱。 适用织物： 因为采用普通钢筘，翻改品种方便，但加工高密织物时下层经 纱会夹塞在管道片的间隙中，引起经纱磨损和开口不清。所以 适宜于中档和部分高档短纤纱织物的中速度生产，如细布、府 绸、卡其。 风道筘式：品种适应性广。
13
织机的五大运动之二：引纬运动 织机的五大运动之二：
第二节 无梭引纬 二、喷气织机
14
织机的五大运动之二：引纬运动 织机的五大运动之二：
15
织机的五大运动之二： 织机的五大运动之二：引纬运动
1、喷射引纬原理 流体流经纬纱表面，流体对纬纱产生摩擦力。利用流体与 纱线表面的摩擦所产生的牵引力，将纬纱引过梭口。 单元长度纬纱所受的射流牵引力正比与气流对纱线的摩擦 系数、空气密度、（射流速度-纬纱速度）2、单元纱段直径、 2 单元纱段长度。 2、喷气引纬系统 喷气引纬装置：气流、喷嘴、定长储纬装置、导流管道。
11
织机的五大运动之二：引纬运动 织机的五大运动之二：
1、引纬过程 2、剑杆运动配合
1）接纬剑比送纬剑先到运动的极限位置，且接纬剑先退出； 2）两剑杆存在交接冲程，两剑杆作同向运动，两者相对速 度最小，此时，交接纬质量稳定。
12
织机的五大运动之二：引纬运动 织机的五大运动之二：
第二节 无梭引纬
3、剑杆引纬Biblioteka 艺特点及主要适用品种17织机的五大运动之二：引纬运动 织机的五大运动之二：
第二节 无梭引纬 三、喷水引纬

1、织前准备（目的、要求）（1）络筒目的：①改变纱线的卷装，增加纱线卷装的容纱量，提高后道工序的生产率②检查纱线直径，清除纱线上的疵点和杂质，改善纱线品质工艺要求：①卷绕张力适当，波动小，不损伤纱线原有的物理机械性能。

②筒子卷绕容量大，成形良好，利于储存和运输。

③筒子的形状和结构应保证后道工序的顺利退绕。

④染色用筒子结构均匀。

⑤纱线接头小而牢（2）整经目的：把一定数量的筒子纱，按设计要求的长度，配列成一定幅宽，平行地卷绕到整经轴或织轴上，为构成织物的经纱系统作准备工艺要求：①全片经纱张力和排列要均匀；②保持张力恒定，不损伤纱线的物理机械性能；③整经根数、整经长度、纱线配列要符合工艺要求；④接头质量头符合规定标准（3）浆纱目的：赋予经纱抵御外部复杂机械力作用的能力，提高经纱的可织性，保证织造过程顺利进行。

要求：①浆纱具有良好的可织性；（良好的耐磨性、毛羽贴伏、增强保伸、弹性）②粘着剂、助剂来源充足，成本低，易退浆，不污染环境；③织轴卷绕质量良好，表面圆整，排纱整齐；④保证优质生产的前提下，提高浆纱生产效率、浆纱速度、浆纱质量、提高浆纱质量控制自动化程度、提高浆纱生产的经济效益（4）穿结经目的：*P133，要求（5）纬纱准备：*P1392、织造五大运动（目的、要求）（1）开口*P156（2）引纬*P182（3）打纬*P227（4）卷取*P239（5）送经*P2463、各种引纬方式的原理（过程）和品种适应性（1）有梭引纬P183、P188（2）片梭引纬P188、P195（3）剑杆引纬P196、P204（4）喷气引纬P206、P213（5）喷水引纬P213、P2174、计算题型：（1）理论引纬率*P282（2）理论产量*P282（3）总经根数*P65（4）织造上机张力的估算*P281+P307（5）上浆率计算*P117+P955、论述题型（1）织造工艺参数对织形成的影响*P235 （2）络筒张力分析与控制*P17-P23（3）上浆率的确定与控制*P116（4）织物疵点*P284+P287。

第八章打纬第一节打纬机构打纬机构沿织机前后摆动，而引纬沿织机的左右运动，这就要求打纬与引纬协调配合，打纬机构的摆动应为引纬运动留有足够的空间和时间。

常用的打纬机构按其结构型式的不同，可分为连杆式打纬机构、共轭凸轮打纬机构及圆筘片打纬机构。

打纬机构还可按其打纬动程变化与否分为恒定动程的打纬机构、变化动程的打纬机构。

目前常用的主要有连杆式打纬机构和共轭凸轮打纬机构，圆筘片打纬机构主要用于多梭口织机。

恒定动程的打纬机构主要用于普通织机，变化动程的打纬机构主要用于毛巾织机上。

一、连杆式打纬机构连杆式打纬机构是织机上使用最为广泛的打纬机构，常用的有四连杆打纬机构和六连杆打纬机构两种类型。

（一）四连杆打纬机构1．四连杆打纬机构作用原理图9-2所示为国产GA615型有梭织机使用的四连杆打纬机构。

织机主轴1为一根曲轴，其上有两只曲柄2。

连杆（也称牵手）3一端通过剖分式结构的轴瓦与曲柄2连接，另一端通过牵手栓4与筘座脚5相连接，筘座脚固定在摇轴9上，而筘座8固装在两只筘座脚上。

钢筘7通过筘帽6安装在筘座8上。

织机主轴和摇轴均安装于墙板上。

随着织机主轴回转，筘座脚5以摇轴9为中心作前后方向的往复摆动，当筘座脚5向机前摆动时，由钢筘7将纬纱推向织口。

完成打纬运动（请参见本书所附光盘）。

图9-2 GA611型有梭织机的四连杆打纬机构1－织机主轴2－曲柄3－连杆4－牵手栓5－筘座脚6－筘帽7－钢筘8－筘座9－摇轴2．四连杆打纬机构的分类四连杆打纬机构是目前织机上应用最广泛的打纬机构，其运动性能取决于连杆长度（包括结构尺寸）和轴向偏度，四连杆打纬机构可按以下特征来分类：轴向打纬与非轴向打纬。

筘座脚摆动至最前、最后位置时，相应位置上牵手栓中心的连线若通过曲轴中心，则该打纬机构被称为轴向打纬机构。

轴向打纬机构具有筘座脚向前摆动和向后摆动各占织机主轴180度，即平均速度相等的特性。

若筘座脚摆动至最前、最后位置时，相应位置上牵手栓中心的连线不通过曲轴中心，则该打纬机构被称为非轴向打纬机构。

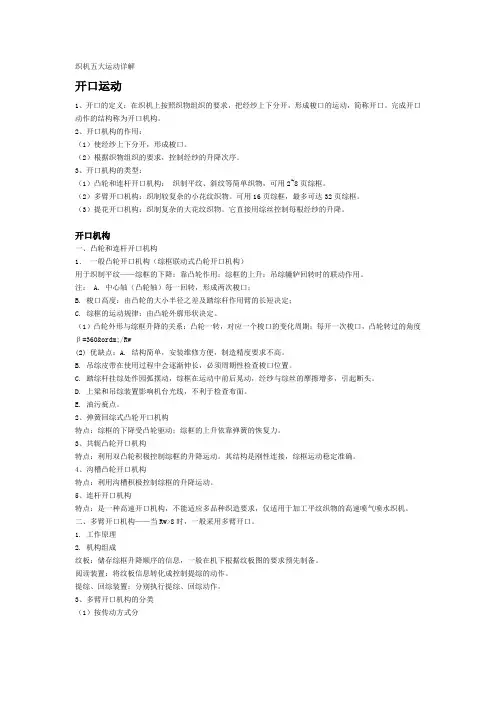

织机五大运动详解开口运动1、开口的定义：在织机上按照织物组织的要求，把经纱上下分开，形成梭口的运动，简称开口。

完成开口动作的结构称为开口机构。

2、开口机构的作用：（1）使经纱上下分开，形成梭口。

（2）根据织物组织的要求，控制经纱的升降次序。

3、开口机构的类型：（1）凸轮和连杆开口机构：织制平纹、斜纹等简单织物，可用2~8页综框。

（2）多臂开口机构：织制较复杂的小花纹织物。

可用16页综框，最多可达32页综框。

（3）提花开口机构：织制复杂的大花纹织物。

它直接用综丝控制每根经纱的升降。

开口机构一、凸轮和连杆开口机构1．一般凸轮开口机构（综框联动式凸轮开口机构）用于织制平纹——综框的下降：靠凸轮作用；综框的上升：吊综辘轳回转时的联动作用。

注： A. 中心轴（凸轮轴）每一回转，形成两次梭口；B. 梭口高度：由凸轮的大小半径之差及踏综杆作用臂的长短决定；C. 综框的运动规律：由凸轮外廓形状决定。

（1）凸轮外形与综框升降的关系：凸轮一转，对应一个梭口的变化周期；每开一次梭口，凸轮转过的角度β=360º/Rw(2) 优缺点：A. 结构简单，安装维修方便，制造精度要求不高。

B. 吊综皮带在使用过程中会逐渐伸长，必须周期性检查梭口位置。

C. 踏综杆挂综处作园弧摆动，综框在运动中前后晃动，经纱与综丝的摩擦增多，引起断头。

D. 上梁和吊综装置影响机台光线，不利于检查布面。

E. 油污疵点。

2、弹簧回综式凸轮开口机构特点：综框的下降受凸轮驱动；综框的上升依靠弹簧的恢复力。

3、共轭凸轮开口机构特点：利用双凸轮积极控制综框的升降运动。

其结构是刚性连接，综框运动稳定准确。

4、沟槽凸轮开口机构特点：利用沟槽积极控制综框的升降运动。

5、连杆开口机构特点：是一种高速开口机构，不能适应多品种织造要求，仅适用于加工平纹织物的高速喷气喷水织机。

二、多臂开口机构——当Rw>8时，一般采用多臂开口。

1. 工作原理2. 机构组成纹板：储存综框升降顺序的信息，一般在机下根据纹板图的要求预先制备。
