汽车燃油供给系教案

第六章柴油机燃料供给系第一节概述一.柴油机燃料供给系的组成1、组成：柴油箱、柴油粗滤器、输油泵、柴油细滤器、喷油器、油管2、工作过程二.柴油1、定义：是以石油中提炼出来的一种碳氢化合物2、使用性能指标：发火性、蒸发性、粘度、凝点（1）发火性（2）蒸发性（3）粘度（4）凝点第二节可燃混合气的形成与燃烧室一.可燃混合气的形成与燃烧（1）可燃混合气的形方式A、空间雾化混合B、油膜蒸发混合（2）可燃混合气的形成与燃烧A、备燃期B、速燃期C、缓燃期D、后燃期二.燃烧室1、统一式燃烧室（1）、W形燃烧室：活塞顶部凹坑的纵剖面为W形，以空间混合为主（2）、球形燃烧室：在活塞顶部中央，有一大半球状凹坑，以油膜混合为主2、分隔式燃烧室（1）、涡流室式燃烧室（2）、预燃室式燃烧室柴油滤清器一.功用1、柴油中的杂质有：尘土、水、及其它一些机械杂质，还有一些石蜡2、危害：使柱塞偶件磨损3、去除方法：用滤清器去除水分及杂质二.种类1、粗滤清器：片式、网式、纸质式2、细滤清器：毛毡式、金属网式、纸质式第四节输油泵1、功用：保证低压油路中柴油的正常流动2、种类：活塞式、转子式、滑片式3、活塞式输油泵（1）机械泵总成A、构造：挺柱总成、推杆、活塞、弹簧B、工作原理A、组成：手油泵泵体、手柄、手油泵杆、手油泵活塞B、工作原理第五节喷油泵对喷油泵要求1、按发动机工作顺序供油，并且各缸供油量均匀2、各缸供油提前角和供油延续时间相等3、油压的建立和供油的停止都必须迅速以防出现滴漏现象一、喷油泵的分类与系别1、喷油泵的分类（1）柱塞式喷油泵（2）喷油泵——喷油器：将喷油泵和喷油器合为一体，直接安装在发动机气缸盖上，如PT燃油供给系统（3）转子分配式喷油泵：只有一对柱塞副2、国产系列喷油泵A型、B型、P型、PDA型、VE泵等二、A型喷油泵（1）分泵A、柱塞偶件1>结构：柱塞和柱塞套2>工作原理B、柱塞弹簧1>作用：保证柱塞回位2>位置：紧紧压在下弹簧座上，弹簧座又支承在柱塞上C、出油阀偶件1>组成：出油阀、出油阀座2>作用：出油迅速、停油也迅速3>工作原理D、分泵的工作过程（2）油量调节机构A、作用：根据柴油机负荷和转速的变化相应地改变喷油泵的供油量B、调节方法：转动柱塞，改变柱塞的有效行程C、工作过程（3）传动机构A、组成：凸轮轴和滚轮传动部件B、凸轮轴：两端用滚锥轴承支承在泵体上，前端有联轴器C、滚轮传动部件1>作用：将凸轮的旋转运动，变为自身的往复运动2>结构：滚轮轴、滚轮、滚轮衬套3>工作过程（4）喷油泵供油提前角的调整方法A、调整联轴节或供油提前角自动调节器B、改变滚轮传动部件高度A、结构：采用整体式泵体B、材料：由铝合金铸成三、P型喷油泵（1）悬挂式柱塞套（2）钢球式油量调节装置（3）压力式的润滑（4）全封闭式泵体第六节转子分配式喷油泵一、径向压缩式分配泵（1）结构：A、驱动机构B、高压泵头C、供油提前角自动调节机构（2）工作原理：A、进油过程B、泵油过程C、停油过程D、泵油提前角自动调节过程E、发动机停机二、轴向压缩式分配泵1、结构2、工作原理第七节调速器1、作用：根据柴油机负荷的变化，自动地调节喷油泵的供油量，保证柴油机稳定工作2、原因：柱塞偶件的节流作用A、油量调节齿杆位置不变B、转速增加，节流作用增强，供油量增加C、转速降低，节流作用减弱，供油量减少3、节流作用的危害：使发动机转速不稳定，熄火或飞车4、采用措施：在喷油泵上安装调速器5、分类：两极调速器、全程调速器一、两极调速器1、调速器结构2、工作过程A、起动加浓B、稳定怠速C、正常工作时的油量调节D、限制超速二、全程调速器1、结构2、工作过程A、起动工况C、额定工况D、一般工况E、转矩校正工况F、停油工况第八节喷油提前角调节装置1、定义：喷油器开始喷油至活塞到达上止点之间的曲轴转角2、过大、过小危害（1）过大：发动机工作粗爆（2）过小：功率降低，排气冒白烟3、喷油提前角的实现：由喷油泵的供油提前角来保证4、调整方式：通过改变发动机曲轴和喷油泵凸轮轴之间的相位角来调整5、最佳喷油提前角不同转速下，最佳供油提前角是不断变化的，要求供油提前角能随转速变化自动调整一、联轴节1、作用：连接喷油泵凸轮轴与其驱动轴2、构造：凸缘盘、传动盘、固定螺栓3、调整供油提前角方法旋松固定螺栓，使主动传动盘相对于主动凸缘盘沿弧形孔转过一个角度二、供油提前角自动调节器1、位置：位于联轴节和喷油泵之间2、作用：随发动机转速变化，自动改变供油提前角3、结构：一般为机械离心式、飞块、壳体、销钉、弹簧4、工作过程第九节喷油器1、功用（1）使燃油雾化良好（2）使燃油喷射合理分布2、要求（1）有一定的喷油压力和射程（2）停止喷油要迅速（3）每次喷油中，开始喷油少，中期喷油多，后期喷油少3、种类：孔式、轴针式一、孔式喷油器（1）用途：用于直喷式燃烧室中（2）喷孔：喷孔数目1～8个，直径为0.2～0.8mm（3）构造：针阀、针阀体、顶杆、调压弹簧、喷油器体（4）工作过程：针阀锥面为承压锥面（5）喷油压力的调整：调压弹簧预紧力越大，喷油压力越高二、轴针式喷油器1、结构特点（1）只有一个喷孔（2）使用范围：多用于喷雾质量不高的涡流室式燃烧室和预燃室式燃烧室第十节PT燃油供给系统一、PT燃油供给系统的组成1、名称来由：它的供油量是由燃油泵的输出压力P和喷油器的进油时间T决定的2、PT燃油供给系统的组成：柴油箱、滤清器、PT燃油泵、低压油管、凸轮、滚轮、推杆、摇臂、喷油器、回油管3、PT燃油供给系统的工作过程（1）PT燃油泵将柴油从柴油箱中泵出并经滤清器滤清，然后以不同的压力将燃油送给喷油器（2）喷油器对燃油进行计量与加压，并在规定时间使之呈雾状喷入气缸二、PT燃油泵1、作用：输油、调压和调速作用2、构成：（1）齿轮泵：建立初步燃油压力（2）稳压器：清除齿轮泵输油压力波动（3）滤清器（4）PTG调速器：两速调速器（5）MVS调速器：全速调速器（6）旋转式节流阀：用于控制供油量，由驾驶员直接操纵三、喷油器1、结构：进油孔、进油量孔、喷油器体、柱塞O形密封圈、密封垫片、喷油器罩、计量量孔、回油量孔、回油孔、回位弹簧2、原理：在回位弹簧及传动机构作用下，喷油器柱塞在喷油器体内作往复运动，柱塞往复移动一次便完成了一个循环的进油计量、升压和喷油过程3、工作过程（1）柱塞上行（2）柱塞下行第十一节废气涡轮增压器废气涡轮增压器的优点1、发动机不变的情况下，输出功率能提高20～50%2、回收废气的一部分能量3、在高原地区，对发动机影响较小4、减小排气噪声和排气污染一、废气涡轮增压器的工作原理1、组成：由涡轮机和压气机两部分组成2、作用：（1）涡轮机将排出的废气能量转换为机械能（2）压力机利用涡轮的能量，把空气压力提高，送至气缸内，达到增压的目的3、工作原理：（1）排气管接到增压器的涡轮壳上（2）高速流动的废气，按一定方向冲击涡轮，涡轮高速旋转，然后废气排入大气（3）涡轮和离心式压气机叶轮安装在同一转子轴上，两者同时高速旋转（4）新鲜空气经滤清器进入压气力，在旋转叶轮的作用下，空气的压力和速度增加二、废气涡轮增压器的构造1、组成：由涡轮壳、中间壳、压气机壳、转子组件、浮动轴承2、浮动轴承：为了适应转子组件的高转速工作，全浮动式轴承3、润滑：（1）具有一定压力的润滑油充满浮动轴和间壳之间的间隙（2）增压器所需要的润滑油来自发动机主油道三、中冷及中冷器1、目的：提高发动机的充气效率2、原因：随着增压比的提高，空气温度也升高，空气密度也降低3、中冷器的结构：空一空冷中冷器、板翅式、管式第十二节柴油机电子控制燃油喷射系统一、柴油机电子控制技术的优点1、具有多功能的自动调节性能2、减轻重量、缩小尺寸、提高柴油机的紧凑性3、部件安装：连接方便，提高了维修性4、具有自诊断、检测功能二、电控柴油机喷射系统控制原理与分类1、控制原理（1）传感器：柴油机转速、加速踏板位置、齿条位置、喷油时刻、车速、进气压力、进气温度、燃油温度、冷却水温度等传感器（2）电控单元（Ecu）：根据各种传感器实时检测到的柴油机运行参数，与Ecu中预先存储的参数相比较输出指令（3）执行器：根据Ecu指令，控制喷油量和喷油比时2、电控柴油喷射系统分类（1）根据喷油量的控制方式A、位置控制B、时间控制（2）电控柴油喷射系统三、柴油机喷油系统的控制A、直列泵电控喷射系统B、分配泵电控喷射系统C、泵喷油器电控喷射系统D、单缸泵电控喷射系统E、共轨式电控喷射系统。

汽车燃油供给系教案第一章：汽车燃油供给系统概述1.1 教学目标了解汽车燃油供给系统的作用和组成掌握燃油供给系统的基本工作原理1.2 教学内容汽车燃油供给系统的作用燃油供给系统的组成：燃油箱、燃油泵、燃油滤清器、燃油分配器、喷油嘴等燃油供给系统的工作原理1.3 教学方法采用讲解和演示相结合的方式进行教学使用图片和示意图帮助学生理解燃油供给系统的组成和工作原理1.4 教学评估通过小组讨论和问答方式评估学生对燃油供给系统的基本理解第二章：燃油泵的检修2.1 教学目标了解燃油泵的作用和类型掌握燃油泵的检修方法和注意事项2.2 教学内容燃油泵的作用和类型：机械式燃油泵和电子式燃油泵燃油泵的检修方法：拆卸、检查、清洁、更换燃油泵的注意事项：安全操作、正确选择燃油泵2.3 教学方法采用讲解和实践相结合的方式进行教学使用实物和示范操作帮助学生理解和掌握燃油泵的检修方法2.4 教学评估通过实际操作和问答方式评估学生对燃油泵检修方法和注意事项的掌握程度第三章：燃油滤清器的更换3.1 教学目标了解燃油滤清器的作用和更换的重要性掌握燃油滤清器的更换方法和注意事项3.2 教学内容燃油滤清器的作用：过滤燃油中的杂质和污物燃油滤清器的更换方法：拆卸、更换、安装燃油滤清器的注意事项：选择合适的燃油滤清器、安全操作3.3 教学方法采用讲解和实践相结合的方式进行教学使用实物和示范操作帮助学生理解和掌握燃油滤清器的更换方法3.4 教学评估通过实际操作和问答方式评估学生对燃油滤清器更换方法和注意事项的掌握程度第四章：燃油分配器的检修4.1 教学目标了解燃油分配器的作用和结构掌握燃油分配器的检修方法和注意事项4.2 教学内容燃油分配器的作用：将燃油分配到各个喷油嘴燃油分配器的结构：燃油分配器本体、喷油嘴、燃油管等燃油分配器的检修方法：检查、清洁、更换燃油分配器的注意事项：安全操作、正确选择燃油分配器4.3 教学方法采用讲解和实践相结合的方式进行教学使用实物和示范操作帮助学生理解和掌握燃油分配器的检修方法4.4 教学评估通过实际操作和问答方式评估学生对燃油分配器检修方法和注意事项的掌握程度第五章：喷油嘴的清洗和更换5.1 教学目标了解喷油嘴的作用和重要性掌握喷油嘴的清洗和更换方法5.2 教学内容喷油嘴的作用：将燃油雾化并喷射到发动机燃烧室内喷油嘴的重要性：影响发动机的性能和排放喷油嘴的清洗方法：超声波清洗、化学清洗喷油嘴的更换方法：拆卸、更换、安装5.3 教学方法采用讲解和实践相结合的方式进行教学使用实物和示范操作帮助学生理解和掌握喷油嘴的清洗和更换方法5.4 教学评估通过实际操作和问答方式评估学生对喷油嘴清洗和更换方法的掌握程度第六章：燃油供给系统的故障诊断与排除6.1 教学目标了解燃油供给系统的常见故障现象掌握燃油供给系统故障的诊断与排除方法6.2 教学内容燃油供给系统的常见故障现象：发动机启动困难、油耗增加、动力下降等故障诊断与排除方法：视听诊断、故障码读取、实际操作诊断故障诊断工具：诊断仪、万用表、示波器等6.3 教学方法采用讲解和实际操作相结合的方式进行教学使用实际案例和示范操作帮助学生理解和掌握故障诊断与排除方法6.4 教学评估通过实际操作和问答方式评估学生对燃油供给系统故障诊断与排除方法的掌握程度第七章：燃油供给系统的维护与保养7.1 教学目标了解燃油供给系统的维护与保养的重要性掌握燃油供给系统维护与保养的方法7.2 教学内容燃油供给系统的维护与保养的重要性：延长发动机寿命、保证发动机性能维护与保养的方法：定期更换燃油滤清器、检查燃油泵和喷油嘴等维护与保养的工具：扳手、螺丝刀、专业维护工具等7.3 教学方法采用讲解和实践相结合的方式进行教学使用实物和示范操作帮助学生理解和掌握维护与保养的方法7.4 教学评估通过实际操作和问答方式评估学生对燃油供给系统维护与保养方法的掌握程度第八章：燃油供给系统的节能与环保8.1 教学目标了解燃油供给系统在节能与环保方面的意义掌握燃油供给系统节能与环保的措施8.2 教学内容燃油供给系统在节能与环保方面的意义：降低油耗、减少尾气排放节能与环保的措施：提高燃油利用率、使用清洁能源、减少污染物的排放节能与环保的相关政策：国家相关政策介绍8.3 教学方法采用讲解和讨论相结合的方式进行教学使用图片和示意图帮助学生理解节能与环保的意义和措施8.4 教学评估通过小组讨论和问答方式评估学生对燃油供给系统节能与环保意义的理解和掌握程度第九章：燃油供给系统的实例分析9.1 教学目标了解燃油供给系统的实际应用案例掌握燃油供给系统故障的解决方法9.2 教学内容燃油供给系统的实际应用案例：不同车型燃油供给系统的结构与工作原理故障的解决方法：故障诊断、排除、维修案例分析：针对具体车型进行燃油供给系统故障的实例分析9.3 教学方法采用案例分析和实际操作相结合的方式进行教学使用实物和示范操作帮助学生理解和掌握实例分析的方法9.4 教学评估通过实际操作和问答方式评估学生对燃油供给系统实例分析方法的掌握程度第十章：燃油供给系统的未来发展趋势10.1 教学目标了解燃油供给系统的未来发展趋势掌握新型燃油供给系统的技术特点10.2 教学内容燃油供给系统的未来发展趋势：电气化、智能化、高效节能新型燃油供给系统的技术特点：电子控制燃油喷射系统、直喷技术、混合动力系统未来发展趋势的影响：对汽车行业、环境、消费者等方面的影响10.3 教学方法采用讲解和讨论相结合的方式进行教学使用图片和示意图帮助学生理解未来发展趋势和新型技术特点10.4 教学评估通过小组讨论和问答方式评估学生对燃油供给系统未来发展趋势的理解和掌握程度重点和难点解析重点环节一：燃油供给系统的作用和组成需要重点关注的原因：理解燃油供给系统的基本作用和组成是学习后续章节的基础。

汽车燃油供给系教案教案标题：汽车燃油供给系统教学目标：1.了解汽车燃油供给系统的基本原理和构成；2.掌握汽车燃油供给系统的工作原理和调整方法；3.能够识别和解决汽车燃油供给系统故障。

教学重点：1.汽车燃油供给系统的基本原理和构成；2.汽车燃油供给系统的工作原理和调整方法。

教学难点：1.掌握汽车燃油供给系统的工作原理和调整方法；2.能够识别和解决汽车燃油供给系统故障。

教学内容与过程：一、导入（15分钟）1.引导学生回顾汽车发动机的基本工作原理和构成。

2.提问：汽车发动机需要什么来产生动力？学生回答后，引入本节课的主题：汽车燃油供给系统。

二、讲解汽车燃油供给系统的基本原理和构成（20分钟）1.介绍汽车燃油供给系统的定义和作用。

2.详细讲解汽车燃油供给系统的构成，包括燃油箱、燃油泵、燃油滤清器、进气歧管、喷油嘴等组成部分。

三、讲解汽车燃油供给系统的工作原理和调整方法（40分钟）1.详细讲解汽车燃油供给系统的工作原理，包括燃油泵的工作原理、燃油滤清器的工作原理、喷油嘴的工作原理等。

2.介绍汽车燃油供给系统的调整方法，包括燃油泵的调整、喷油嘴的调整等。

四、案例分析与讨论（20分钟）1.提供几个实际故障案例，让学生分析和讨论该故障可能出现在哪个部件上，以及可能的原因和解决方法。

2.引导学生思考汽车燃油供给系统的维护和保养方法，以避免故障的发生。

五、总结与评价（15分钟）1.归纳总结汽车燃油供给系统的基本原理、构成、工作原理和调整方法。

2.进行小结和评价。

教学手段：1.板书法：重点内容进行板书；2.多媒体展示法：使用多媒体投影仪展示相关图片和视频，以便学生更直观地理解汽车燃油供给系统的工作原理和构成；3.案例分析法：给学生提供实际问题，引导学生分析和解决问题，培养学生的综合运用能力。

教学资源：1.多媒体投影仪；2.相关图片和视频素材；3.汽车燃油供给系统故障案例。

教学延伸：1.在课后布置作业，要求学生回家查找或在线更多有关汽车燃油供给系统的信息，并进行总结；2.组织学生参观汽车维修工厂，亲手操作和维修汽车燃油供给系统；3.邀请相关行业专业人士进行讲座，进一步深入了解汽车燃油供给系统的知识。

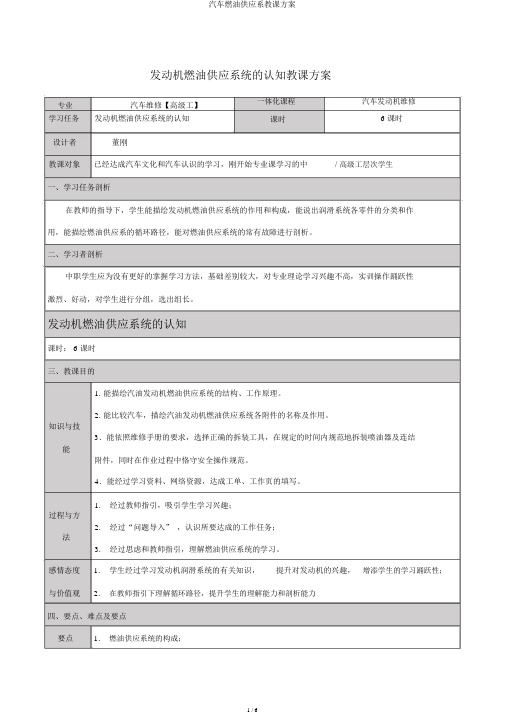

发动机燃油供应系统的认知教课方案专业学习任务汽车维修【高级工】发动机燃油供应系统的认知一体化课程课时汽车发动机维修6 课时设计者董刚教课对象已经达成汽车文化和汽车认识的学习，刚开始专业课学习的中/ 高级工层次学生一、学习任务剖析在教师的指导下，学生能描绘发动机燃油供应系统的作用和构成，能说出润滑系统各零件的分类和作用，能描绘燃油供应系的循环路径，能对燃油供应系统的常有故障进行剖析。

二、学习者剖析中职学生应为没有更好的掌握学习方法，基础差别较大，对专业理论学习兴趣不高，实训操作踊跃性激烈、好动，对学生进行分组，选出组长。

发动机燃油供应系统的认知课时： 6 课时三、教课目的1.能描绘汽油发动机燃油供应系统的结构、工作原理。

2.能比较汽车，描绘汽油发动机燃油供应系统各附件的名称及作用。

知识与技3．能依照维修手册的要求，选择正确的拆装工具，在规定的时间内规范地拆装喷油器及连结能附件，同时在作业过程中恪守安全操作规范。

4．能经过学习资料、网络资源，达成工单、工作页的填写。

1.经过教师指引，吸引学生学习兴趣；过程与方2.经过“问题导入” ，认识所要达成的工作任务；法3.经过思虑和教师指引，理解燃油供应系统的学习。

感情态度 1.学生经过学习发动机润滑系统的有关知识，提升对发动机的兴趣，增添学生的学习踊跃性；与价值观 2.在教师指引下理解循环路径，提升学生的理解能力和剖析能力四、要点、难点及要点要点 1.燃油供应系统的构成；2.燃油的循环路径。

1.理解燃油泵的结构；难点2.可以深入理解燃油供应系统的作用。

1.经过例子说明发动机燃油供应系的重要作用；要点2.在解说的过程中，指引学生自主达成循环路径图。

五、教课策略以解说法为主，六、教课环境及资源准备教材、教课方案、PPT七、教课过程教课环节教课内容教师活动学生活动时间师生问号，盘点人想教师问好，集3分讲堂组织教课惯例数，填写教课薄中注意力钟以混淆气成分解说为例，引出发动机的燃油供应回答教师提出的5分课程导入对学生进行发问系问题钟一、汽油发动机燃油供应系统构成汽油发动机燃油供应系统依照发动机电子控制系统的指令，将储藏在油箱内的汽油以必定压力（ 250 ～350kPa）在经过滤后输送到发动机缸盖进气道处，并按实质需要以雾状喷出，在进气门翻开时供入气缸（有些发动机采纳直接喷入气缸内）。

燃油供给系统教案一、教学目标1. 了解燃油供给系统的基本组成和功能。

2. 掌握燃油供给系统的主要部件及其工作原理。

3. 学会分析燃油供给系统故障并提出解决方案。

4. 能够对燃油供给系统进行维护和保养。

二、教学内容1. 燃油供给系统的组成及功能2. 燃油泵的工作原理及维护3. 燃油滤清器的作用和更换方法4. 燃油喷射器的原理和故障分析5. 燃油供给系统的故障诊断与排除三、教学方法1. 采用讲授法讲解燃油供给系统的相关理论知识。

2. 采用案例分析法分析燃油供给系统的故障案例。

3. 采用实践操作法进行燃油供给系统的维护和保养练习。

四、教学准备1. 准备燃油供给系统的图文资料和故障案例。

2. 准备燃油供给系统的主要部件实物或模型。

3. 准备燃油供给系统的工作视频或动画。

五、教学过程1. 引入课题：介绍燃油供给系统在汽车中的重要性，激发学生的学习兴趣。

2. 讲授理论：讲解燃油供给系统的组成、功能及工作原理。

3. 案例分析：分析燃油供给系统的故障案例，引导学生学会分析故障原因。

4. 实践操作：分组进行燃油供给系统的维护和保养练习，巩固所学知识。

教学反思：在授课过程中，关注学生的学习反馈，及时调整教学节奏和难度。

注重理论与实践相结合，提高学生的实际操作能力。

通过案例分析，培养学生的故障分析能力。

在教学过程中，充分调动学生的积极性，激发他们的学习兴趣。

六、教学拓展1. 介绍燃油供给系统的最新技术发展，如直喷技术、混合动力系统等。

2. 分析燃油供给系统在未来汽车发展中的趋势和挑战。

3. 引导学生思考燃油供给系统的节能减排措施。

七、教学评估1. 设计燃油供给系统相关知识的测试题，检查学生的理论掌握情况。

2. 进行实践操作考核，评估学生的实际操作能力。

3. 搜集学生故障分析的案例，评价学生的故障诊断能力。

八、教学互动1. 组织学生进行小组讨论，分享燃油供给系统的维护经验。

2. 开展问答环节，鼓励学生提问和解答疑问。

3. 邀请汽车维修专业人士进行讲座，增加学生的实践经验。

燃油供给系统任务一汽油发动机燃料供给系统学习目标1.了解汽油机燃油系统的发展2.掌握电控发动机燃油供给系统组成原理3.掌握汽油机燃油供给系统组成部件作用1.汽油机燃油系统的发展上个世纪60年代，汽车用燃油输送系统绝大多数仍采用构造简化的化油器。

随着汽车工业的发展，汽车尾气排放带来的空气污染日益严重，西方各国都制定了汽车排放法规法案。

同时受能源危机的冲击以及电子技术、计算机等飞速发展，促进了电子控制汽油机喷射发动机的诞生。

1953年美国奔第克斯（Bendix）首先开发了电子喷射器，1957年正式问世。

传统的化油器存在诸如发生气阻、结冰、节气门响应不灵敏等现象，在多缸发动机中供油不匀,引起工作不稳、不利于大功率设计。

为了弥补这些缺陷，早在上世纪30年代，汽油喷射系统就已在开始航空发动机的研究中被作为研究对象，经过10多年的深入研发，在1945年开始应用于军用战斗机上。

它充分的消除了浮子式化油器不能完全适用军用战斗机作战工况的缺点，汽油喷射技术应运而生。

尽管汽油喷射技术有诸多优势，但由于其生产受当时社会生产力、生产工艺、技术的制约，其制造成本非常高，因此汽车用汽油喷射装置最初只能应用在数量很少的赛车上，它能满足赛车所要求的大发动机输出功率和灵敏的油门响应性能。

到50年代末期，大多数赛车都已经采用了汽油喷射作为燃油输送系统。

汽油喷射应用于民用批量生产的轿车发动机上，实在1950-1953年高利阿特与哥特勃罗特两公司首先在2缸2冲程发动机上安装了汽油喷射（缸内喷射）装置。

1957年奔驰公司又在4冲程发动机上才用了它。

由于各发动机制造商强调发动机输出功率的提高，为了确保全负荷时大扭矩输出特性，空燃比控制必然偏小，以提高喷油量，因此，对空燃比的控制精度也比较低。

但是随着电子控制技术的发展、应用，电子燃油控制的各种有点渐渐显现出来，包括各种精细的补偿功能和良好的空燃比控制性、灵敏的节气门响应性、高功率的从输出。

燃油供给系统教案第一章：燃油供给系统概述教学目标：1. 了解燃油供给系统的基本组成和功能。

2. 掌握燃油供给系统的工作原理。

3. 熟悉燃油供给系统在发动机运行中的重要性。

教学内容：1. 燃油供给系统的组成：燃油箱、燃油泵、燃油滤清器、燃油喷射器、燃油管路等。

2. 燃油供给系统的作用：为发动机提供适量的燃油，确保发动机正常工作。

3. 燃油供给系统的工作原理：燃油泵将燃油从燃油箱抽取，经过燃油滤清器过滤后，送入燃油喷射器，通过燃油喷射器的喷射，将燃油雾化后喷入发动机燃烧室内，与空气混合燃烧。

教学活动：1. 引导学生观看燃油供给系统的图片，让学生了解燃油供给系统的组成。

2. 通过实物展示或者模型演示，让学生了解燃油供给系统的工作原理。

3. 组织学生进行小组讨论，让学生分析燃油供给系统在发动机运行中的重要性。

第二章：燃油泵的结构与工作原理教学目标：1. 了解燃油泵的结构组成。

2. 掌握燃油泵的工作原理。

3. 熟悉燃油泵在燃油供给系统中的作用。

教学内容：1. 燃油泵的结构组成：电动机、泵体、燃油进口阀、燃油出口阀等。

2. 燃油泵的工作原理：电动机驱动泵体旋转，燃油进口阀打开，燃油被吸入泵体，被压入燃油出口阀，通过燃油管路送入燃油喷射器。

3. 燃油泵在燃油供给系统中的作用：为发动机提供适量的燃油，保证燃油供给的稳定性和准确性。

教学活动：1. 引导学生观看燃油泵的图片，让学生了解燃油泵的结构组成。

2. 通过实物展示或者模型演示，让学生了解燃油泵的工作原理。

3. 组织学生进行小组讨论，让学生分析燃油泵在燃油供给系统中的作用。

第三章：燃油滤清器的结构与作用教学目标：1. 了解燃油滤清器的结构组成。

2. 掌握燃油滤清器的作用。

3. 熟悉燃油滤清器在燃油供给系统中的重要性。

教学内容：1. 燃油滤清器的结构组成：滤纸、金属支架、密封圈等。

2. 燃油滤清器的作用：过滤燃油中的杂质，防止杂质进入发动机燃烧室内，保证发动机的正常工作。
