35kv隔离开关技术条件书

GW4A -40.5 kV隔离开关技术协议荣信电力电子股份有限公司江苏省如高高压电器有限公司2009-09-301总则供货方须仔细阅读包括本技术规范书中的所有条款。

供货方提供货物技术规范应符合招标文件所规定的要求。

如果供货方没有已书面的形式对本技术规范书中的条文提出异议，则表示供货方提供的设备完全符合本技术规范书的要求。

本设备技术规范书所使用的标准如遇投标方执行的标准不一致时按较高标准执行。

本设备技术规范书经买卖双方确认后，作为订合同的技术附件，与合同正文具有同样的法律效力。

2、供货范围及数量见供货范围一览表3、图纸及技术文件3.1 图纸交付3.2 技术文件3.2.1在技术协议签订2个星期内,卖方向买方提供以下技术文件:1)总装图，应表示设备总的装配情况，包括外形尺寸、安装尺寸、设备的重心位置与总重量，受风面积、运输尺寸和重量，操动机构箱位置、电缆入口位置，端子尺寸及其它。

2)基础图:应注明设备和其操动机构箱的尺寸,基础螺栓的位置和尺寸、设备操作时的动态负荷等。

3)电气原理图:操动机构箱的内部接线和远方操作的控制、讯号、照明等交流及直流回路，如有多张电气原理图、还应标明各图之间的有关线圈与触点的相互对应编号，必要时，应提供所有特殊装置或程序的操作说明概要。

4)操动机构箱安装图。

5)表示隔离开关和操动机构断面的结构图以及对基础的要求。

买方有权对供货设备的卖方图纸作必要的修改，对此买方不承担附加费用，卖方在收到买方的最终认可图纸或意见后方可生产。

4、技术要求4.1应遵守的标准4.1.1合同中按照有关标准规范规定的设备包括卖方从别处购来的设备和附件，都必须符合标准规范和准则的最新版本或修订本。

4.1.2按本规范提供的设备、应当遵循下列标准的最新版本或修改版本，但不局限于这些标准。

卖方对下列标准要补充或代替应在投标文件中列出，并经业主确认。

1) GB 311.1 《高压输变电设备的绝缘配合》2) GB 1985 《高压交流隔离开关和接地开关》3) GB 11604 《高压电器设备无线电干扰测量方法》4) DL/T 486 《交流高压隔离开关和接地开关订货技术条件》5) GB/T 11022 《高压开关设备和控制设备标准的共用技术要求》6) GB 8287.1 《高压支柱瓷绝缘子技术条件》7) GB 8287.2 《高压支柱瓷绝缘子尺寸和特性》8) GB 3309 《高压开关设备常温下的机械试验》9) GB/T 13601 《高压开关设备严重冰冻条件下的操作》4.2 使用条件4.2.1 海拔高度：≤2000m4.2.2 最高环境温度：40℃4.2.3 最低环境温度：-25℃4.2.4 最大日温差：25K4.2.5 耐地震能力：地面水平加速度0.2g，垂直加速度0.1g，按标准试验，安全系数1.67 4.2.6 外绝缘爬电距离： 2.5 mm/kV4.2.7 安装地点：户外4.3 电气要求4.3.1 隔离开关的相间距离：见货物需求一览表4.3.2 不同相带电部分间最小净距：0.4m4.3.3 额定电压：40.5kV4.3.4 额定频率：50Hz4.3.5 额定电流： 1600/1250 A4.3.6 雷电冲击耐压（1.2/50μs）(峰值)对地：185kV断口间：215 kV4.3.7 一分钟工频耐压（湿试及干试）（有效值）对地：95kV断口间：118 kV4.3.8 4s热稳定电流（接地开关2s）： 31.5kA4.3.9 动稳定电流： 80kA4.3.10 电晕及无线电干扰电压：户外晴天夜间在1.1倍额定相电压下，应不出现可见电晕。

中国南方电网有限责任公司10kV-35kV高压开关柜技术规范书（通用部分）版本号：2015版V1.0编号：中国南方电网有限责任公司2015年12月本规范对应的专用技术规范书目录序号名称编号1 12kV-1250A-31.5kA固定式开关柜专用技术规范书2 12kV-1250A-31.5kA移开式开关柜专用技术规范书3 12kV-3150A-40kA固定式开关柜专用技术规范书4 12kV-3150A-40kA移开式开关柜专用技术规范书5 12kV-4000A-40kA固定式开关柜专用技术规范书6 12kV-4000A-40kA移开式开关柜专用技术规范书7 24kV-1250A-31.5kA移开式开关柜专用技术规范书8 24kV-3150A-31.5kA移开式开关柜专用技术规范书9 40.5kV-1250A-31.5kA固定式开关柜专用技术规范书10 40.5kV-1250A-31.5kA移开式开关柜专用技术规范书11 40.5kV-2500A-31.5kA固定式开关柜专用技术规范书12 40.5kV-2500A-31.5kA移开式开关柜专用技术规范书开关柜技术规范书使用说明1. 本技术规范书分为通用部分、专用部分。

2. 项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3. 项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分“表2.7 项目单位技术差异表”并加盖本单位公章，提交物资招标组织部门。

物资招标组织部门及时将“表2.7 项目单位技术差异表”移交给技术标书审查会。

技术标书审查会确认“表2.7 项目单位技术差异表”内容的可行性并书面答复：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正污秽、温度、海拔等条件。

当发生需求变化时，需由技术规范组织编写部门组织的标书审查会审核通过后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。

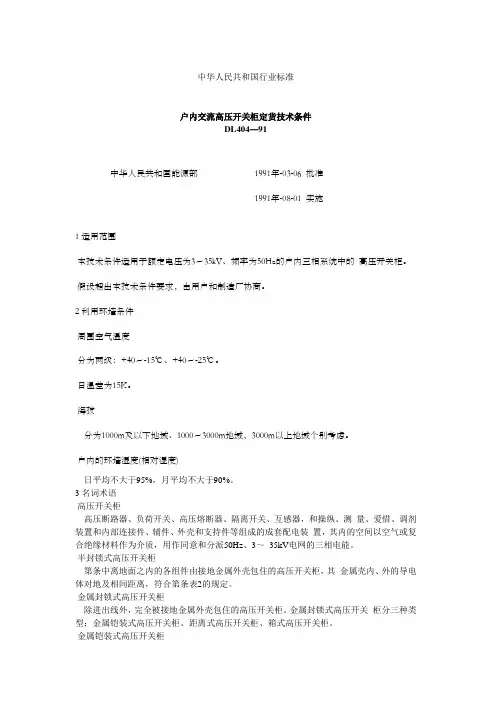

中华人民共和国行业标准户内交流高压开关柜定货技术条件DL404—91中华人民共和国能源部1991年-03-06 批准1991年-08-01 实施1 适用范围本技术条件适用于额定电压为3～35kV、频率为50Hz的户内三相系统中的高压开关柜。

假设超出本技术条件要求，由用户和制造厂协商。

2 利用环境条件周围空气温度分为两级：+40～-15℃、+40～-25℃。

日温差为15K。

海拔分为1000m及以下地域、1000～3000m地域，3000m以上地域个别考虑。

户内的环境湿度(相对湿度)日平均不大于95%，月平均不大于90%。

3 名词术语高压开关柜高压断路器、负荷开关、高压熔断器、隔离开关、互感器，和操纵、测量、爱惜、调剂装置和内部连接件、辅件、外壳和支持件等组成的成套配电装置，其内的空间以空气或复合绝缘材料作为介质，用作同意和分派50Hz、3～35kV电网的三相电能。

半封锁式高压开关柜第条中离地面之内的各组件由接地金属外壳包住的高压开关柜，其金属壳内、外的导电体对地及相间距离，符合第条表2的规定。

金属封锁式高压开关柜除进出线外，完全被接地金属外壳包住的高压开关柜。

金属封锁式高压开关柜分三种类型：金属铠装式高压开关柜、距离式高压开关柜、箱式高压开关柜。

金属铠装式高压开关柜某些组件别离装在用接地的金属隔板隔开的隔室中的金属封锁式高压开关柜。

金属隔板应符合第条表3所规定的防护品级(或更高)，至少以下组件应在单独的隔室里：a.每一组主断路器。

b.连向主断路器一侧的组件，如馈电线路。

c.连向主断路器另一侧的部份，如母线；若是有多于一组的母线，各组母线应分设于单独的隔室内。

除知足上述要求外，还要知足能够利用绝缘板作活门的一部份这一要求，并应符合第条的要求。

距离式高压开关柜某些组件分设于单独的隔室内(与金属铠装式高压开关柜一样)，但具有一个或多个非金属隔板的金属封锁式高压开关柜，隔板的防护品级应符合第条表3(或更高)的要求。

40.5kV六氟化硫气体绝缘金属封闭高压开关柜技术规范书工程项目：广西电网公司2008年8月目录1．总则2．使用环境条件3．技术参数和要求4．试验5．供货范围6．供方在投标时应提供的资料和技术参数7．技术资料和图纸交付进度8．包装、运输和储存9．技术服务与设计联络第 1 页共35 页1 总则1.1本设备技术规范书适用于 40.5kV六氟化硫气体绝缘金属封闭高压开关柜，它提出了该产品的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。

如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异（表）”为标题的专门章节加以详细描述。

本规范书的条款，除了用“宜”字表述的条款外，一律不接受低于本技术规范条款的差异。

不允许直接修改本技术规范书的条款而作为供方对本技术规范书的应答。

1.4本设备技术规范书和供方在投标时提出的“对规范书的意见和与规范书的差异（表）”经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下:GB156—2003 标准电压GB311.1—1997 高压输变电设备的绝缘配合GB1408.1-2006 绝缘材料电气强度试验方法第1部分：工频下试验GB3804—2004 3～63kV交流高压负荷开关GB/T3309—1989 高压开关设备常温下的机械试验GB3906－2006 3.6kV～40.5kV交流金属封闭开关设备和控制设备GB2900.1－1992 电工术语基本术语GB/T2900.20－1994 电工术语高压开关设备GB/T 7354—2003 局部放电测量GB/T11022—1999 高压开关设备和控制设备标准的共用技术要求GB/T14808—2001 交流高压接触器和基于接触器的电动机起动器GB16926－1997 交流高压负荷开关—熔断器组合电器GB 50150-2006 电气装置安装工程电气设备交接试验标准SD318—1989 高压开关柜闭锁装置技术条件DL/T402—2007 交流高压断路器订货技术条件DL/T486—2000 交流高压隔离开关和接地开关订货技术条件DL/T593—2006 高压开关设备的共用订货技术导则DL/T404—2007 3.6kV～40.5kV交流金属封闭开关设备和控制设备2DL/T 791－2001 户内交流充气式开关柜选用导则GB 1208-1997 电流互感器GB 16847-1997 保护用电流互感器暂态特性技术要求DL/T 725-2000 电力用电流互感器订货技术条件DL/T727—2000 互感器运行检修导则JB/T5356—2002 电流互感器试验导则JJG 313－1994 测量用电流互感器检定规程GB 1207-1997 电压互感器DL/T 726-2000 电力用电压互感器订货技术条件JJG314—1994 测量用电压互感器检定规程GB 11032-2000 交流无间隙金属氧化物避雷器DL/T 804-2002 交流电力系统金属氧化物避雷器使用导则DL/T 815-2002 交流输电线路用复合外套金属氧化物避雷器DL/T 538－2006 高压带电显示装置GB 8923-1988 涂装前钢材表面锈蚀等级和除锈等级ISO 12944-1998 色漆和清漆－防护涂料体系对钢结构的防腐蚀保护Q/GXD 126.01-2006 电力设备交接和预防性试验规程（广西电网公司企业标准）Q/GXD 116.01-2005 电能计量装置技术标准（广西电网公司企业标准）上述标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。

定
✓2短路的热稳定条件
条 件
It²t>Qdt
✓3短路的动稳定条件
ich≤idf
Ich ≤ Idf
选择电器的一般环境条件
温度 日照 风速 冰雪 湿度 污秽 海拔 地震
电
✓温度
户内开关设备周围空气温度：最高40℃，最低-25 ℃。户外开
气
关设备最高40 ℃ ，最低-40 ℃。当环境温度高于40但不高于
• A1：网状遮栏向上延伸线距地2。 5米处与遮栏上方带电部分之间。
35KV：400。110KV：1000。
• B1：栅状遮栏至绝缘体和带电部
分之间。 35KV：1150。110KV ：1750。
• B2：网状遮栏至带电部分之间。
35KV：500。110KV：1100。
• 屋外A1、B1、B2、值校验图
• 屋外配电装置的安全净距不应小于下表所列数值（mm) ：
• B1：带电作业时，带电部分至接地部分之间
。 35KV：1150。110KV：1750。
• C：无遮栏裸导体至建筑物、构筑物顶部之间
。 35KV：2900。110KV：3500。
• D：平行的不同时停电检修的无遮拦带电部分
之间。 35KV：2400。110KV：3000。
• 屋内A1、A2、B1、B2、C、D值校验图
• 屋内配电装置的安全净距不应小于下表所列数值（mm) ：
• B1：栅栏状遮栏与带电部分之
间。35KV：1050。110KV： 1700。
• E：通向屋外的出线套管至屋外
通道的路面。35KV：4000。 110KV：5000。
• 屋内B1、E值校验图
短 ✓1 选择电气设备
Ⅳ
大气污染特严重地区，离海岸盐场1公 里内，离化学污源和炉烟污秽300米以 内地区

35kV输变电工程35kV金属铠装移开式封闭开关柜技术规范书2015年11月目录技术规范书 01。

总则 01.1.一般规定 01。

2.卖方应提供的资格文件 01.3.工作范围 (1)1。

4。

.................................................................. 对设计图纸、说明书和试验报告的要求 1 1.5.标准和规范.. (3)1.6。

必须提交的技术数据和信息 (4)1。

7。

................................................................................................................. 专用工具与仪器仪表 5 1。

8。

.................................................................. 安装、调试、性能试验、试运行和验收 52.使用条件 (5)3.技术参数和性能要求 (6)3.1。

技术参数 (6)3。

2.结构要求 (6)4。

试验 (13)4。

1。

.............................................................................................................................................. 型式试验 13 4.2。

例行试验 (14)4.3。

现场试验 (14)5.质量保证及管理 (15)6。

技术服务、设计联络、工厂检验和监造 (16)6。

1.技术服务 (16)6。

2.设计联络 (17)6.3.在卖方工厂的检验和监造 (18)7。

成品包装、运输及交货 (20)7.1.包装要求 (20)7.2.装运及交货 (20)附录B：使用条件 (20)附录：技术要求应答表 (21)五、技术数据表 (21)附录A 使用条件 (21)附录B 技术参数表 (22)表2 结构要求 (28)附录C 技术偏差表 (28)附录D 备品备件、专用工具和仪器仪表 (29)35kV金属铠装移开式封闭开关柜帕拉菲35KV变电站1.总则1.1.一般规定1.1.1.卖方必须有权威机关颁发的ISO–9001质量保证体系的认证书.卖方（包括分包厂）应已设计、制造和提供过同类设备,且使用条件应与本工程相类似，或较规定的条件更严格，至少有3站3年以上的商业运行经验。

技术规范书一、总则和说明：标准:本技术说明中所使用的标准为：（1）DL/T593-1996 高压开关设备的共用订货技术导则（2）GB2900.20-94 电工术语高压开关设备（3）GB1208-87 电流互感器（4）GB1207-86 电压互感器（5）GB6450-86 干式电力变压器（6）GB156-93 高压开关设备常温下的机械试验（7）GB2900.19-82 电工术语高电压试验技术和绝缘配合（8）GB-2706-89交流高压电器动、热稳定试验方法（9）GB-1985交流高压隔离开关和接地开关（10 ） GB-50150-91 电气装置安装工程电气设备交接试验标准（11 ）GB763-90 交流高压电器在长期工作时的发热（12）GB3309-89 高压开关设备常温下的机械试验（13 ）GB/T13540-92 高压开关设备抗地震性能试验（14 ）户内交流高压开关柜订货技术条件这些法则和标准提出了最低要求，如果根据卖方的意见并经用户接受，使用优于或更为经济的设计或材料，并能使卖方设备良好地、连续地在本规范所规定的条件下运行时，则这些标准也可由卖方超越。

当标准、规范间出现不一致时，卖方应从严执行。

如有困难，应及时告知用户商量解决。

投标书中应提供的资料：投标书中应包括的内容：1.产品鉴定文件。

2.技术数据和有关技术资料。

3.设备外型和尺寸图、组装图。

4. 试验报告。

5.提供两年以上的供货记录（简要参数、安装地点、投运时间、运行时间、运行情况记录）。

6.柜内所配外购件（如真空开关、隔离开关、电流互感器、支柱瓷瓶等）均应提供产品鉴定文件、有关数据和有关技术资料。

7.工厂的质量保证体系符合ISO-9000系列标准的验收合格证书。

8.工厂对售后服务的承诺。

9.与评标有关的其他技术资料。

投标商应提供随设备配备的备品备件及专用工具、仪表仪器等物件清单。

本规范书经买卖双方确认后作为订货合同的技术附件。

本规范书未尽事谊，由买卖双方协商确定。

陕西省地方电力集团有限公司留坝县紫柏路电网入地工程10kV户外箱变招标文件（技术部分）2012年1月货物需求一览表1. 总则1.1 本技术规范仅限用于留坝县紫柏路电网入地工程户外箱式变的招标技术要求。

它包括本体及其驱动装置，柜内设备的结构、性能、安装和试验等方面的技术要求。

容量为315kVA和400kVA详见系统一次图。

1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合相关最新版本标准和本技术规范的产品。

本规范书所使用的标准如与供方所执行的标准不一致时，按较高标准执行。

1.3 如果供方没有以书面形式对本技术规范书的条文提出异议，则意味着供方提供的产品完全满足本技术规范书的要求。

1.4供方必须具有权威机关颁发的ISO-9000系列的认证书或等同的质量保证体系认证证书。

1.5 供方应提供高质量的产品，并经过同类工程三年以上运行经验。

1.6 本技术规范书经供、需双方确认后作为合同的技术附件，与合同正文具有同等法律效力。

1.7 本技术规范书中涉及有关商务方面的内容，如与招标文件中《商务部分》有矛盾时，以《商务部分》为准。

1.8 本技术规范书未尽事宜，由需方和供方双方协商确定。

2. 引用标准（应符合下列标准的最新版本）：DL/T537 6 ~35kV 箱式变订货技术条件GB311.1~311.6 高压输变电设备的绝缘配合，高电压试验技术GB11022 高压开关设备通用技术条件GB1985交流高压隔离开关和接地开关GB 39063~35kV 交流金属封闭开关设备交流高压电器在长期工作时的发热GB 763高压开关设备在常温下的机械试验GB3309交流高压电器动、热稳定试验方法GB2706GB38043~63kV 交流高压负荷开关GB1094.1~1904.5 电力变压器GB7251低压成套开关设备低压成套开关设备基本试验方法GB 9466外壳防护等级的分类GB4208户内交流高压开关柜订货技术条件DL 404DL 447电能计量柜DL/T 539 户内交流高压开关柜和元部件凝露及污秽试验条件SD 318高压开关柜闭锁装置技术条件电力设备接地设计规程SDJ 8GB包装储运标志JB/DQ 2080 高压开关设备防雨试验方法3. 使用环境条件3.1 户外3.2 海拔高度：1600m 以下3.3 气象：最高日平均气温+40 C最低日平均气温-20 C日平均湿度：W 95%月平均湿度：w 90%3.4 抗震能力：地震设防烈度：7 级设计基本地震加速度：不大于0.1g4. 额定参数4.1 额定电压：高压侧额定电压10kV高压侧最高电压:12kV低压侧额定电压:0.4kV合闸、分闸机构和辅助回路电源工作电压：交流4.2 变压器型号：全密封配电变压器型号分别为S11-M-400/10。

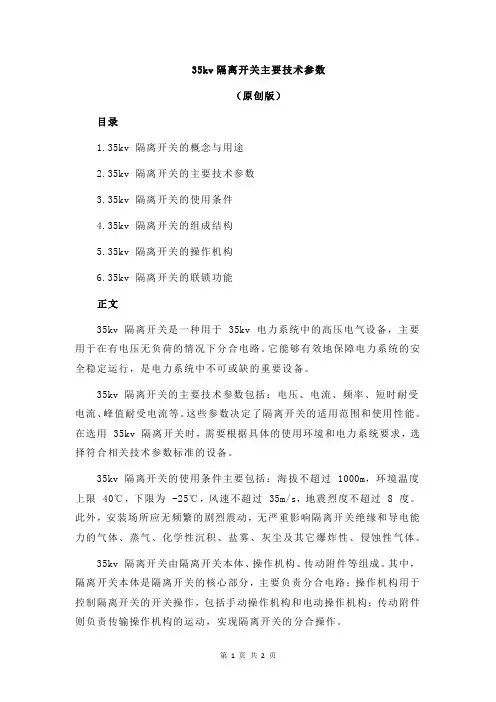

35kv隔离开关主要技术参数（原创版）目录1.35kv 隔离开关的概念与用途2.35kv 隔离开关的主要技术参数3.35kv 隔离开关的使用条件4.35kv 隔离开关的组成结构5.35kv 隔离开关的操作机构6.35kv 隔离开关的联锁功能正文35kv 隔离开关是一种用于 35kv 电力系统中的高压电气设备，主要用于在有电压无负荷的情况下分合电路。

它能够有效地保障电力系统的安全稳定运行，是电力系统中不可或缺的重要设备。

35kv 隔离开关的主要技术参数包括：电压、电流、频率、短时耐受电流、峰值耐受电流等。

这些参数决定了隔离开关的适用范围和使用性能。

在选用 35kv 隔离开关时，需要根据具体的使用环境和电力系统要求，选择符合相关技术参数标准的设备。

35kv 隔离开关的使用条件主要包括：海拔不超过 1000m，环境温度上限 40℃，下限为 -25℃，风速不超过 35m/s，地震烈度不超过 8 度。

此外，安装场所应无频繁的剧烈震动，无严重影响隔离开关绝缘和导电能力的气体、蒸气、化学性沉积、盐雾、灰尘及其它爆炸性、侵蚀性气体。

35kv 隔离开关由隔离开关本体、操作机构、传动附件等组成。

其中，隔离开关本体是隔离开关的核心部分，主要负责分合电路；操作机构用于控制隔离开关的开关操作，包括手动操作机构和电动操作机构；传动附件则负责传输操作机构的运动，实现隔离开关的分合操作。

35kv 隔离开关的操作机构主要包括手动操作机构和电动操作机构。

手动操作机构主要用于手动控制隔离开关的开关操作，电动操作机构则通过电动力实现隔离开关的远程控制。

在实际使用中，可以根据需要选择适合的操作机构。

35kv 隔离开关具有联锁功能，能够在主导电回路合闸时，使接地开关不可合闸，保证电力系统的安全运行。

联锁功能的实现主要依赖于隔离开关本体上的扇形板与弧形板。

3）应使用空气开关。
3.10辅助设备
所有隔离开关，配齐水平与垂直操作连杆，操作杆长度满足用户安装要求，其防锈、防腐能力能满足南方地区湿度大、污染严重的气候条件使用。
3.11接地端子
隔离开关与接地开关的构架上应具有与规定的故障条件相习惯的接地端子与接地导体，接地端子应有用于联接接地导体的螺钉，螺钉的直径不小于12mm。接地端子与螺钉应热镀锌或者为不锈钢材料，邻近应有明显的接地符号或者“地”字样。
3.4.2底座热镀锌
3.5 电气要求
按本规范第7条“卖方应填写的隔离开关与接地开关规范表”规定执行。
3.6机械要求
1）隔离开关与接地开关的机械寿命在无须进行机械调整、维修或者更换部件情况下，操作次数不小于5000次。
2）每相隔离开关接线端子板同意总负载不小于表1规定值，安全系数大于3.5。端子板还应能承受400N.m垂直力矩与1000N.m弯矩的能力。
1.8卖方应充分懂得本技术条件书并按本技术条件书的具体条款、格式要求填写应标的技术文件，如发现应标的技术文件条款、格式不符合本技术条件书的要求，则认为应标不严肃，在评标时将有不一致程度的扣分。
1.9投标者资质：投标者务必具有严格的质量体系与先进的工艺及完善的检测设备,以确保35kV隔离开关与接地开关具有先进的技术水平与可靠的质量。
4.4卖方应提供产品防锈、防渗漏（包含本体与机构）、机构箱防进水防潮、少保护或者免保护的具体保证措施。
4.5卖方应有遵守本规范中各条款与工作项目的ISO9000–GB/T19000质量保证体系, 该质量保证体系已经通过国家认证与正常运转。
4.6投运后，整体免费“三包”一年；要紧部件免费“三包”二年，终身保修。
4.质量保证
4.1订购的新型产品除应满足本规范外, 卖方还应提供该产品的鉴定证书。

山西华晋韩咀煤业35kV变电站新建工程35kV开关柜技术规范山西晋通电力勘察设计院二〇一三年一月供货范围：见附件一《供货清单》1、总的要求1.1本书提出了对设备本体及其附属设备的技术要求。

主要包括设备的使用条件、主要技术参数、结构、性能、试验及所需技术资料等方面的内容。

1.2本书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的条文，供货方应按有关标准提供符合国标、行标和本书的优质产品。

1.3本书所使用的标准及规定的条款如遇到与供货方所执行的标准不一致时，按较高标准执行。

1.4本书经买卖双方确认后，作为合同的附件，与合同正文具有同等的法律效力。

1.5本书中涉及有关商务方面的内容，如与合同的《商务部分》有矛盾时，以《商务部分》为准。

1.6对设计图纸、说明书和试验报告的要求1.6.1图纸及图纸的认可和交付1.6.1.1须经买方确认的图纸应由供货方提交表1所列接收单位。

表1 接收图纸单位买方在收到需认可图纸1周内，将一套确认的或签有买方校订标记的图纸（买方负责人签字）返还给供货方。

凡买方认为需要修改且经供货方认可的，不得对买方增加费用。

在未经买方对图纸作最后认可前任何采购或加工的材料损失应由供货方单独承担。

1.6.1.2供货方在收到买方确认图纸（包括认可方修正意见）后，应于1周内向表1所列有关单位提供最终版的正式图纸和CAD文件电子版，正式图纸必须加盖工厂公章或签字。

1.6.1.3完工后的产品应与最后确认的图纸一致。

买方对图纸的认可并不减轻供货方关于其图纸的正确性的责任。

设备在现场安装时，如供货方技术人员进一步修改图纸，供货方应对图纸重新收编成册，正式递交买方，并保证现场安装后的设备与图纸完全相符。

1.6.1.4图纸的格式：所有图纸均应有标题栏、全部符号和部件标志，文字均用中文书写，并使用国际单位制。

1.6.1.5供货方免费提供买方全部最终版的图纸、资料及说明书。

其中，图纸应包括总装配图及安装时设备位置的精确布置图，并且应保证买方可按最终版的图纸资料对所供设备进行维护，并在运行中进行更换零部件等工作。

国家电网公司集中规模招标采购上海市电力公司220kV双丁（马陆）变电站工程40.5kV/2000A-31.5kA双柱水平旋转式隔离开关招标文件（技术规范专用部分）逐条响应目次1标准技术参数 ················································································································2项目需求部分 ················································································································2.1货物需求及供货范围一览表·······························································································2.2必备的备品备件、专用工具和仪器仪表供货表··········································································2.3图纸资料提交单位·········································································································2.4工程概况 ···················································································································2.5使用条件 ···················································································································2.6项目单位可选技术参数表 ·································································································2.7 项目单位技术差异表········································································································2.8一次、二次及土建接口要求（适用于扩建工程） ·······································································3投标人响应部分 ·············································································································3.1 投标人技术偏差表 ··········································································································3.2投标产品的销售及运行业绩表 ····························································································3.3投标人需提供的设备图纸及资料 ·························································································3.4主要组部件材料表·········································································································3.5推荐的备品备件、专用工具和仪器仪表供货表··········································································1 标准技术参数投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。

35kV开关柜技术规范1、概述：新河二号矿井设35kV变电所一座，承担矿井全部供电负荷，矿井电源电压等级为35kV ，变电所内35kV配电装置采用JYN1-35(F)移开式交流金属封闭间隔式开关柜。

2、使用环境条件：2.1环境条件2.1.1 安装场所：户内2.1.2 海拔高度：≤1000m2.1.3 环境温度：上限+40℃，下限-25℃（户内）；2.1.4 相对湿度：日平均值不大于95%，月平均值不大于90%；2.1.5 地震烈度不超过8度；2.1.6 没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

2.2 系统条件2.2.1 额定电压35kV2.2.2 最高运行电压40.5kV2.2.3 额定频率50HZ2.2.4 中性点连接不接地3、标准及规范：产品制造应符合国家标准GB3906《3~35kV交流金属封闭开关设备》和DL404-91《户内交流开关柜订货技术条件》及国际标准IEC290的有关要求，并且具有防止误操作断路器、防止带负荷拉隔离开关、防止带电合接地开关、防止接地开关在接地位置送电和防止误入带电间隔（简称“五防”）的功能。

4、开关柜技术要求：4.1 本技术条件书规定的开关柜为移开式交流金属封闭间隔式开关柜，接线方式为单母线分段。

4.2 主要设备：开关柜应至少由如下主要设备（部件）构成，并相互隔离。

4.2.2 真空断路器（手车式）4.2.3 母线4.2.4 隔离手车及接地开关4.2.5 电流互感器及电压互感器4.2.6 避雷器（氧化锌）4.2.7 熔断器4.2.8 过电压限制器（TBP）4.2.9 电缆出线小室4.2.10 热缩套管4.2.11 其他本技术规格书规定的开关柜应使得正常运行，监视和维护工作安全方便；对于额定参数和结构相同而需要替代的元件应能互换；其内部的设备应保持其原有的电气及机械性能，应具有防止真空断路器操作过电压的措施。

4.3 温升：开关柜及其内部设备的温升及防护等级均应符合相应的国家标准。

40.5kV六氟化硫气体绝缘金属封闭高压开关柜技术规范书工程项目：广西电网公司2008年8月目录1．总则2．使用环境条件3．技术参数和要求4．试验5．供货范围6．供方在投标时应提供的资料和技术参数7．技术资料和图纸交付进度8．包装、运输和储存9．技术服务与设计联络1 总则1.1本设备技术规范书适用于40.5kV六氟化硫气体绝缘金属封闭高压开关柜，它提出了该产品的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。

如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异（表）”为标题的专门章节加以详细描述。

本规范书的条款，除了用“宜”字表述的条款外，一律不接受低于本技术规范条款的差异。

不允许直接修改本技术规范书的条款而作为供方对本技术规范书的应答。

1.4本设备技术规范书和供方在投标时提出的“对规范书的意见和与规范书的差异（表）”经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.5供方须执行现行国家标准和行业标准。

应遵循的主要现行标准如下:GB156—2003 标准电压GB311.1—1997 高压输变电设备的绝缘配合GB1408.1-2006 绝缘材料电气强度试验方法第1部分：工频下试验GB3804—2004 3～63kV交流高压负荷开关GB/T3309—1989 高压开关设备常温下的机械试验GB3906－2006 3.6kV～40.5kV交流金属封闭开关设备和控制设备GB2900.1－1992 电工术语基本术语GB/T2900.20－1994 电工术语高压开关设备GB/T 7354—2003 局部放电测量GB/T11022—1999 高压开关设备和控制设备标准的共用技术要求GB/T14808—2001 交流高压接触器和基于接触器的电动机起动器GB16926－1997 交流高压负荷开关—熔断器组合电器GB 50150-2006 电气装置安装工程电气设备交接试验标准SD318—1989 高压开关柜闭锁装置技术条件DL/T402—2007 交流高压断路器订货技术条件DL/T486—2000 交流高压隔离开关和接地开关订货技术条件DL/T593—2006 高压开关设备的共用订货技术导则DL/T404—2007 3.6kV～40.5kV交流金属封闭开关设备和控制设备DL/T 791－2001 户内交流充气式开关柜选用导则GB 1208-1997电流互感器GB 16847-1997保护用电流互感器暂态特性技术要求DL/T 725-2000电力用电流互感器订货技术条件DL/T727—2000 互感器运行检修导则JB/T5356—2002 电流互感器试验导则JJG 313－1994 测量用电流互感器检定规程GB 1207-1997电压互感器DL/T 726-2000电力用电压互感器订货技术条件JJG314—1994 测量用电压互感器检定规程GB 11032-2000 交流无间隙金属氧化物避雷器DL/T 804-2002 交流电力系统金属氧化物避雷器使用导则DL/T 815-2002 交流输电线路用复合外套金属氧化物避雷器DL/T 538－2006 高压带电显示装置GB 8923-1988 涂装前钢材表面锈蚀等级和除锈等级ISO 12944-1998 色漆和清漆－防护涂料体系对钢结构的防腐蚀保护Q/GXD 126.01-2006 电力设备交接和预防性试验规程（广西电网公司企业标准）Q/GXD 116.01-2005 电能计量装置技术标准（广西电网公司企业标准）上述标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。

一、概述：GW5-35GW(D)系列完善化型户外交流高压隔离开关系双柱式三相交流50Hz户外高压开关设备，额定电流：630A、1250A、1600A、2000A、2500A，供在有电压无负载时分、合电路之用，以及对被检修的高压母线、短路器等电器设备与带电的高压线路进行电器隔离之用。

隔离开关分为一般型、防污型和特殊型三种：快分型产品与JW1型接地短路器联合使用，可代替终端变压器高压侧的断路器；防污型产品瓷瓶爬电比距为2.5厘米/千伏；特殊型产品分为倒装、侧装和倾斜25°三种安装方式。

附装接地开关分单接地，双接地两种。

接地开关按承受的短路电流能力又分ⅠⅡⅢ型。

二、使用条件：+ 海拔：不超过3000m；+ 周围空气温度：上限40℃，下限-25℃；+ 风速不超过35m/s；+ 地震烈度不超过8度；+ 污秽等级不超过III级；+ 覆冰厚度不大于10mm；+ 安装场所应无易燃、易爆危险、无化学腐蚀及剧烈振动。

GW5系列隔离开关性能可靠、结构简单、安装方式灵活、维修容易、适用范围广，通用性系列性强。

如配用传动箱分合闸操作更为灵活轻便、准确可靠；当附装电磁锁时，可有效地实现隔离开关、接地开关与断路器之间的电气联锁，以防误操作。

GW5一35型户外隔离开关是由三个独立的单极隔离开关组成的三相高压电器，又是派生其它结构的基本单元，以下称为普通型隔离开关。

GW5一35D型户外隔离开关是在普通型隔离开关上增设接地刀而成的，其中分单接地、双接地两种，以下称为接地型隔离开关。

GW5一35DW型户外隔离开关、是在普通型(接地型)隔离开关的基础上将普通型棒式柱绝缘子改成防污型棒式支柱绝缘子而成，适用于污秽地区。

1．隔离开关结构单极隔离开关是由二个棒式支柱绝缘子分别固定在同一个底座上，交角为50°，呈″V″型结构，外形结构见。

每组隔离开关由三个独立的单极组成，每个单极是由底座，绝缘支柱及导电部分组成。

每极有两个绝缘支柱分别固定在底座两端的承座上、以伞型齿轮连结，伞型齿轮可沿轴上下移动，以调节两齿轮的齿合状况。

35kV变电站工程XGN2-12交流高压开关柜技术要求设计单位：XGN2-12型户内交流金属开关柜技术要求一、总则1.本技术规范书适用于10kV 交流高压开关拒。

它提出了对10kV 交流高压开关柜本体及附属设备的功能设计、结构、性能、安装和试验等方 面的技术要求。

2．需方在本技术规范书提出的是最低限度的技术要求，并未对一切技 术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符 合技术要求和工业标准的优质产品。

3．如果供方没有以书面形式对本技术规范书的条文提出异议，则表示 供方提供的设备完全符合本技术要求的要求，如有异议，不管是多么微 小，都应以书面形式，在本技术要求正式签定后一周内提交需方。

4．本技术规范书所使用的标准如遇与供方所执行的标准不一致时，按 较高标准执行，供方应提出该标准并经需方同意。

5．本技术规范书经供、需双方确认后作为订货合同的技术附件，与合 同正文具有同等的法律效力。

6．本技术规范书未尽事宜，由供需双方协商确定。

二、应遵循的标准：《标准电压》 《高压输变电设备的绝缘配合》 《交流高压断路器》 《3-63KV 交流高压负荷开关》 《3-35KV 交流金属封闭开关设备》 《高压开关设备通用技术条件》 《交流高压接触器》 《交流高压断路器订货技术要求》 《户内交流高压开关柜订货技术要求》1、DB156-932、GB311.1-19973、GB1984-894、GB3804-905、GB3906-916、GB14808-937、GB14808-938、DL/T402-1999 9、DL/T404-1997 10、DL/T404-1997 《高压开关设备的共用订货技术要求》11、IEC420：1990 《高压交流负荷开关-熔断器组合电器》12、 SD318-89 《高压开关柜闭锁装置技术条件》13、国际标准IEC298的有关要求14、符合国家及部颁的有关标准三、使用条件环境：1、空气温度：-25℃~+45℃日温差大于等于15K 允许在-35℃时储运 2、海拔高度：不大于1000米。

35KV变电站电气设备的选择3.3.1概述正确的选择电气设备是使电气主接线和配电装置达到安全、经济运行的重要条件。

在进行设备选择时，应根据工程的实际情况，在保证安全、可靠的前提下，积极而准确的采用新技术，并注意节约投资，选择合适的电气设备。

应满足正常运行、维修。

短路和过电压情况下的要求，并考虑长期的发展。

按当地环境条件检验核对。

应力求技术先进和经济合理，与整个工程的建设标准应协调一致；同类设备应尽量减少品种。

选用的新产品均应具有可靠的实验数据，并经正式鉴定合格，在特殊情况下，用未经正式鉴定的心产品时，应经上级批准。

选择的高电压电器，应能在长期工作条件下和发生过电压和过电流的情况下保持正常运行。

电气设备选择的一般要求：（1）应满足正常运行、检修以及短路和过电压情况下的工作要求。

即满足工作要求。

（2）应按当地环境进行校核。

即适应环境条件。

（3）应力求技术先进和经济合理。

即先进合理。

（4）应与整个工程的建设标准协调一致。

即整体协调。

（5）应适当考虑发展，留有一定裕量。

即适应发展。

3.3.2高压断路器的选择一.短路器选择的具体技术条件（1）电压：U max≥Ug；（2）电流：I N≥I max；（3）开断电流：I"≤I kd，其中I kd为断路器额定开断电流；（4）关合电流：i sh≤I gh；（5）动稳定：i sh≤i es；（6）热稳定：Q k≤I t2t，其中Q k=I∞2t 。

二.35KV侧断路器的选择及校验检验过程如下： （1）额定电压：U N ≥Ug ； U N =40.5KV , Ug=35KV 所以U N ≥Ug ，满足要求。

（2）额定电流：I N ≥I max ；I N =KA U P N 561.08.05.403103000005.1cos 305.13=⨯⨯⨯⨯=-θ其中P ——线路最大有功负荷，KW ； U N ——线路额定电压，KV ；cos θ——线路最大负荷时的功率因数。
