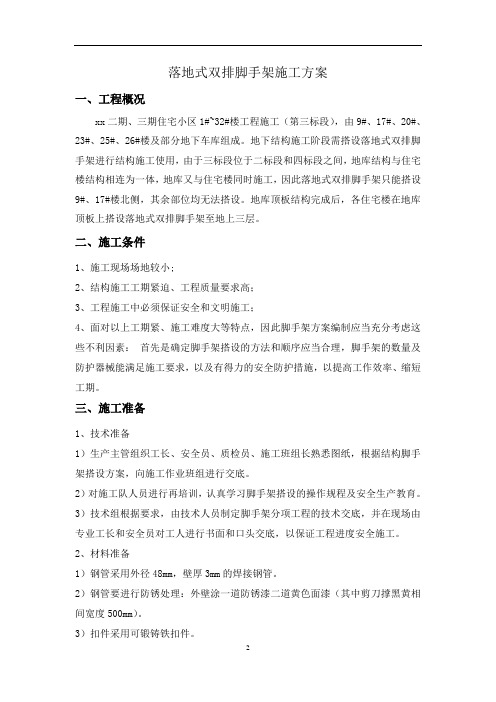

落地式双排脚手架施工方案一、工程概况xx二期、三期住宅小区1#~32#楼工程施工（第三标段），由9#、17#、20#、23#、25#、26#楼及部分地下车库组成。
地下结构施工阶段需搭设落地式双排脚手架进行结构施工使用，由于三标段位于二标段和四标段之间，地库结构与住宅楼结构相连为一体，地库又与住宅楼同时施工，因此落地式双排脚手架只能搭设9#、17#楼北侧，其余部位均无法搭设。
地库顶板结构完成后，各住宅楼在地库顶板上搭设落地式双排脚手架至地上三层。
二、施工条件1、施工现场场地较小;2、结构施工工期紧迫、工程质量要求高；3、工程施工中必须保证安全和文明施工；4、面对以上工期紧、施工难度大等特点，因此脚手架方案编制应当充分考虑这些不利因素：首先是确定脚手架搭设的方法和顺序应当合理，脚手架的数量及防护器械能满足施工要求，以及有得力的安全防护措施，以提高工作效率、缩短工期。
三、施工准备1、技术准备1）生产主管组织工长、安全员、质检员、施工班组长熟悉图纸，根据结构脚手架搭设方案，向施工作业班组进行交底。
2）对施工队人员进行再培训，认真学习脚手架搭设的操作规程及安全生产教育。
3）技术组根据要求，由技术人员制定脚手架分项工程的技术交底，并在现场由专业工长和安全员对工人进行书面和口头交底，以保证工程进度安全施工。
2、材料准备1）钢管采用外径48mm，壁厚3mm的焊接钢管。
2）钢管要进行防锈处理：外壁涂一道防锈漆二道黄色面漆（其中剪刀撑黑黄相间宽度500mm）。
3）扣件采用可锻铸铁扣件。
4）钢管如有严重锈蚀、弯曲、压扁或有裂纹的严禁使用。
5）用于立杆大横杆和斜杆的钢管长度为4-6m，用于小横杆的钢管长度为1.2m。
外径及壁厚允许最大偏差为-0.5mm，长管弯曲≤20mm，短管弯曲≤10mm。
6）扣件应有出厂合格证，质量应符合〈钢管脚手架扣件〉要求，发现有脆裂、变形、滑丝的严禁使用。
7）脚手板：厚度为5cm，宽度20cm板长4m为防止脚手架在使用过程中、端间破裂损坏，应在板的两端8cm处用10#铅丝进箍两道，并要钉牢。

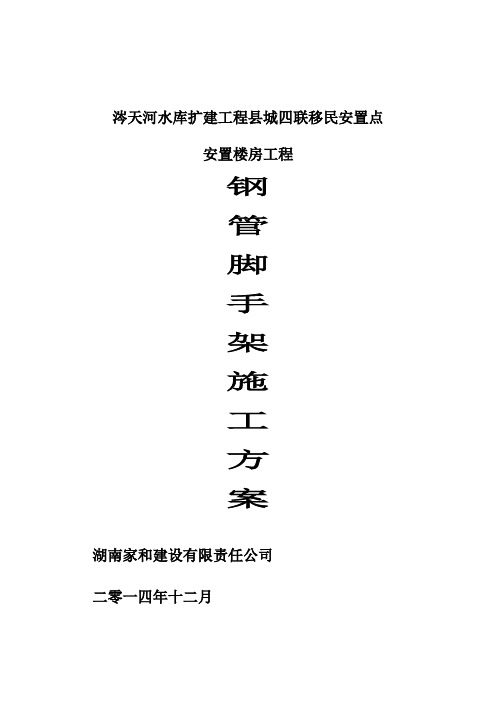

涔天河水库扩建工程县城四联移民安置点安置楼房工程钢管脚手架施工方案湖南家和建设有限责任公司二零一四年十二月一.工程简况本工程为江华瑶族自治县四联移民安置点移民安置房工程，建设地点在永州市江华瑶族自治县四联村。
建筑高度18.15M，总建筑面积约60000m2，结构类型为砖混结构。
建筑结构安全等级为二级。
本工程地上六层采用双排落地式钢管脚手架，脚手架搭设高度为19.5m。
立杆纵距L=1.2m，步距h=1.5m，立杆横距Lb=0.9m。
二.编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》2、《建筑结构荷载规范》3、工程设计图纸等4、《建筑施工手册》三、脚手架布置本工程采用落地式外双排脚手架，沿建筑四周封闭施工。
四.脚手架设计外落地式双排脚手架计算见计算部分。
五.脚手架施工技术措施一)脚手架使用的材料要求本工程搭设的外脚手架做为外防护使用，在脚手架上堆放材料应严格控制数量，禁止超过脚手架的使用荷载。
脚手架钢管的尺寸采用φ48×2.8钢管。
钢管表面平直光滑,没有裂缝、结疤、分层、错位、硬毛刺、压痕和深的划道。
钢管上严禁打孔。
钢管必须涂有防锈漆。
旧钢管锈蚀检查时，在锈蚀严重的钢管中抽取3根，在每根锈蚀严重的部位横向截断取样检查，当锈蚀深度超过规定值时，坚决报废，不得使用。
扣件是采用螺栓紧固的扣接连拉件，有直角扣件、旋转扣件、对接扣件及根据防滑要求设的非连接用的防滑扣件等几种。
a.扣件的质量要求:扣件采用可锻铸铁制成，新扣件有生产许可证、法定检测单位的测试报告和产品质量合格证，其材质符合现行国家标准《钢管脚手架扣件》(GBl5831)的规定。
b)旧扣件使用前进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。
c)采用的扣件，在螺栓拧紧扭力矩达65N.m时，不得发生破坏。
d)新旧扣件均进行防锈处理。
b.扣件的安装要求:a)扣件规格必须与钢管外径相同；b)螺栓拧紧扭力矩不少于40N.m，且不大于65N.m；在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不大于150mm；d)对接扣件开口朝上或朝内；e)各杆件端头伸出扣件盖板边缘的长度不小于100mm。
落地式双排脚手架施工方案目录目录2第一节、工程概况- 3 -一、工程概况- 3 -二、施工要求- 4 -三、技术保证条件- 4 -第二节、编制依据- 5 -第三节、施工计划- 5 -一、施工准备计划- 5 -二、材料与设备计划- 7 -第四节、施工工艺技术- 9 -一、技术参数- 9 -二、工艺流程- 9 -三、施工方法- 10 -四、检查验收- 17 -第五节、施工安全保证措施- 18 -一、组织保障- 18 -二、技术措施- 20 -三、监测监控- 23 -四、应急预案- 25 -五、安全管理措施- 27 -第六节、劳动力计划- 35 -一、专职安全生产管理人员- 35 -二、特种作业人员- 35 -第七节、计算书及相关图纸- 36 -一、落地式扣件钢管脚手架计算书- 36 -第一部分，项目概述一、项目概况8#楼建筑高度52.80m，层数(18F/-2F)，总建筑面积10,801.13m2，地上建筑面积9,795.11m2，地下建筑面积1,006.02m2，8#住宅地上18层，地下3层，剪力墙结构，安全等级二级，基础独立基础，防水板。
9#楼建筑高度52.80m，层数(18F/-2F)，总建筑面积9,514.99m2，地上建筑面积8,508.97m2，地下建筑面积1,006.02m2，9#住宅地上18层，地下3层，结构类型剪力墙，安全等级二级，基础独立基础，防水板。
10#楼建筑高度96.30米，33层/-2F，总建筑面积12311.8平方米，地上建筑面积11578.52平方米，地下建筑面积733.28平方米，10号住宅地上33层，地下3层，剪力墙结构，安全等级二级，筏板基础。
地面高层建筑，耐火等级为一级；多层建筑，耐火等级为二级。
地下防水等级为二级，配电室等设备用房为一级，混凝土环境类别:露天构件为二A级；与土壤接触的部件有五种类型；其他类别。
参数列表:立杆水平距离:0.7m立杆纵向距离:1.5m步距:1.8m内弯距墙长度:0.3m脚手架高度:20m跨越立杆的每道脚手架支撑根数:7m；纵向水平杆接长采用对接扣件连接；脚手架采用对接铺设；脚手架类型为直型；连墙件按2步3跨布置；二、施工要求1.确保脚手架在使用寿命期间安全、稳定、可靠。
双排落地脚手架施工方案一、工程概况本项目为某高层建筑的双排落地脚手架施工，工程地点位于XXX市区，建筑高度为XXX米，共XXX层。
工程结构类型为钢筋混凝土框架-剪力墙结构。
根据工程特点，为确保施工安全、顺利进行，现制定本双排落地脚手架施工方案。
二、施工准备工作及主要材料需用量计划（一）、技术准备工作1. 施工前组织项目管理人员学习本施工方案，明确各自职责，确保施工过程中严格执行施工方案。
2. 对施工人员进行安全技术交底，确保施工人员熟悉双排落地脚手架的搭设、使用、拆除等操作流程及安全注意事项。
3. 根据工程特点和施工需求，编制脚手架搭设施工图纸，并经项目技术负责人审批。
（二）、物资准备工作1. 根据施工图纸，计算主要材料需用量，如下：- 钢管：XXX吨- 扣件：XXX万套- 脚手板：XXX平方米- 安全网：XXX平方米- 水平杆、立杆、剪刀撑等配件：按设计图纸计算数量2. 提前与材料供应商联系，确保材料质量和供应时间，满足施工进度需求。
3. 对进场材料进行验收，确保材料合格，符合国家标准。
4. 对材料进行分类堆放，并做好标识，方便施工过程中取用。
三、一般规定1. 本施工方案依据《建筑施工扣件式钢管脚手架安全技术规范》、《建筑施工高处作业安全技术规范》等国家相关标准及规范制定。
2. 脚手架搭设前，必须对施工人员进行安全技术培训，并经考核合格后方可上岗作业。
3. 脚手架搭设过程中，应严格按照施工方案及施工图纸进行，不得擅自更改。
4. 脚手架搭设作业应在白天进行，特殊情况下需夜间作业时，应确保施工安全并采取有效的照明措施。
5. 脚手架搭设过程中，严禁超载使用，应定期检查脚手架结构及防护设施，发现问题及时整改。
6. 脚手架搭设区域应设立警示标志，非施工人员不得擅自进入。
7. 脚手架搭设过程中，应遵守下列一般规定：a. 钢管、扣件等主要材料应符合国家相关标准，禁止使用不合格产品。
b. 钢管、扣件等材料在使用前应进行检查，确保无破损、变形、锈蚀等缺陷。
双排落地式脚手架施工方案双排落地式脚手架施工方案一、施工前准备1. 了解工地现场情况，明确施工要求和工期。
2. 针对工地的特殊情况，确定双排落地式脚手架的搭设方式和所需材料。
3. 确保施工现场周围线路安全、洁净。
清理施工区域内的杂物。
4. 配备所需工具和安全装备，例如脚手架搭设工具、安全帽、安全绳索等。
二、脚手架材料准备及搭设流程1. 根据施工要求和工地情况，确定所需的双排落地式脚手架材料，包括立杆、水平杆、斜杆、连接件等。
2. 在工地场地上进行地基的施工，确保地面平整牢固。
3. 将立杆按照工地场地要求放置在地基上，确保立杆之间的间距和高度一致。
4. 搭设好第一层脚手架框架，用水平杆和连接件将立杆连接起来。
5. 根据需要，继续在第一层脚手架上再搭设第二层脚手架，采用相同的方式连接立杆和水平杆。
6. 采用斜杆和连接件将两排脚手架连接起来，增加整体的稳定性。
7. 检查脚手架搭设是否牢固、稳定，调整角度和高度。
8. 在脚手架的四个角落设置支脚，根据需要和工地情况使用调节器调整支脚的长度。
三、脚手架使用和安全注意事项1. 在脚手架上工作时，必须佩戴安全帽，并使用安全绳索、防滑鞋等安全装备。
2. 不允许将脚手架用于超过设计荷载的物体、设备或人员。
3. 在使用过程中，应定期检查脚手架的连接件、支撑物和材料是否存在磨损、腐蚀等问题，及时更换。
4. 在风力较大或天气情况不稳定时，应暂停脚手架使用，并注意检查脚手架的牢固性。
5. 严禁在脚手架上进行随意移动或高空抛掷物品。
6. 每日结束工作前，应将脚手架上的工具及材料整理妥当，并清理工地现场。
总结：双排落地式脚手架在施工过程中，需要注意合理设计、正确搭设、严格使用和定期检查等方面的要求。
通过遵守施工方案和安全操作规范，可以保证脚手架的稳定性和施工的安全性，确保工程的顺利进行。
同时，在使用过程中，也要加强施工人员的安全培训，提高他们的安全意识和操作技能。
落地式双排脚手架专项施工方案一、前言落地式双排脚手架是一种广泛应用于建筑工地搭建临时设施的蓝色金属杆件，它由杆件、水平托板、垂直支撑杆及附件组成，安全牢固且耐用。
为了保证落地式双排脚手架的安全、高效施工，我公司专门草拟了这份规范化的工程方案，旨在推广该方案，并为工地施工人员提供参考和指导。
以下是落地式双排脚手架专项施工方案的详细内容。
二、脚手架搭建前的准备1.对施工现场的地貌、建筑模型进行勘测，并确定搭建地点及搭建高度。
2.确定脚手架的搭建数量和搭建位置，并根据需要编制施工流程图。
3.落地式双排脚手架的搭建需要配备足够的杆件、水平托板和垂直支撑杆，尤其是对于悬挂架等在高处施工或在点荷载作用下的脚手架，必须加强竖向支撑。
三、落地式双排脚手架搭建步骤1.落地式双排脚手架的搭建应按照流程图的要求进行，首先将最远离施工位置的脚手架杆件拿出并拼装起来。
2.根据实际需要和布置要求，将脚手架杆件分好类，方便安装。
3.将搭建好的脚手架按照学名、规格、尺寸、张力等分类组织，并将其放置到工程现场，随时提供给施工人员使用。
4.对于落地式双排脚手架的水平稳固性，必须考虑到接头的应力，并对其进行必要的加固，以保障工人的安全。
5.在搭建脚手架的过程中，必须注意遵守相关安全规定，确保施工过程中不会对周围环境构成安全隐患。
6.在完成搭建后，需对搭建后的脚手架进行全面检查，特别注意脚手架的承重能力和稳定性，以确保施工期间人员和设备的安全。
四、脚手架拆除1.若脚手架已经完成了用途，需要将其拆除，可以从高处向下逐步拆卸。
2.在拆卸脚手架的过程中，工人必须注意安全，必须配备足够的安全设备，包括安全带、安全绳、安全带架等，以确保人员的安全。
3.在拆卸脚手架的过程中，需要注意脚手架上是否有外人进入，必须将周围隐患消除干净，以保证脚手架的安全性。
五、脚手架日常维护1.在日常使用过程中，需要对脚手架进行定期的检查和维护，特别注意对杆件、水平托板和垂直支撑杆的保养和维修。
落地式双排脚手架施工整改方案工程概况一、工程名称：大英县水井村安置房工程。
本工程位于大英县文化产业园区水井村。
工程规模及功能：建筑面2。
本工程为住宅楼、六层全为居民生活用房。
结构类型：砖积约*****m 混结构，建筑高度米。
级。
本工程结构施工及装饰施工防护，主建筑结构安全等级为。
立杆纵要采用外双排落地式钢管脚手架，脚手架搭设高度为22 m 。
h=，立杆横距Lb=距L=，步距编制依据二、）、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-20011GB50009-2001）2、《建筑结构荷载规范》（ 3、工程设计图纸及地质资料等、《建筑施工手册》（第四版）4脚手架布置三、本工程采用落地式外双排脚手架，沿建筑四周封闭施工。
脚手架设计四、外落地式双排脚手架计算见计算部分（详见附一）。
脚手架施工技术措施五、一) 脚手架使用的材料要求本工程搭设的外脚手架主要以防护为主，在脚手架上堆放材料应严格控制数量，禁止超过脚手架的使用荷载。
．1.脚手架钢管的尺寸采用φ48×钢管。
钢管有产品质量合格证，并有质量检验报告。
钢管表面平直光滑,没有裂缝、结疤、分层、错位、硬毛刺、压痕和深的划道。
钢管上严禁打孔。
钢管必须涂有防锈漆。
2.旧钢管锈蚀检查时，在锈蚀严重的钢管中抽取3根，在每根锈蚀严重的部位横向截断取样检查，当锈蚀深度超过规定值时，坚决报废，不得使用。
3.扣件是采用螺栓紧固的扣接连拉件，有直角扣件、旋转扣件、对接扣件及根据防滑要求设的非连接用的防滑扣件等几种。
a.扣件的质量要求:a)扣件采用可锻铸铁制成，新扣件有生产许可证、法定检测单位的测试报告和产品质量合格证，其材质符合现行国家标准《钢管脚手架扣件》(GBl5831)的规定。
b)旧扣件使用前进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。
c)采用的扣件，在螺栓拧紧扭力矩达时，不得发生破坏。
d)新旧扣件均进行防锈处理。
b.扣件的安装要求:a)扣件规格必须与钢管外径相同；b)螺栓拧紧扭力矩不少于，且不大于；c)在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不大于150mm；d)对接扣件开口朝上或朝内；。
落地式双排脚手架施工方案1、脚手架方案的选择1.1、本工程为5层洋房，可以选用落地式双排脚手架。
2、脚手架材料的选择2.1.脚手架，选用外径48mm，壁厚3.2mm的钢管，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，钢管要有出厂合格证。
2.2. 本工程钢管脚手架的搭设使用可锻铸造扣件，应符合《钢管脚手扣件标准》的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。
钢管螺栓拧紧力矩达65N.m时不得破坏。
2.3.搭设架子前应进行保养，除锈并统一涂色，颜色力求鲜亮美观。
脚手架立杆、横杆、踢脚板统一漆黄色，剪力撑统一漆红白相间色。
2.4. 铺板采用木脚手板，厚度不应小于50mm，两端宜各设置直径不小于4mm的镀锌钢丝箍两道。
2.5.安全网采用密目式安全网，网目应满足2000目／100C㎡，6×1.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。
要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及山东省地方产品备案证明。
2.6 连墙件采用钢管，其材质应符合现行国家标准《碳素钢结构》（GB/T700）中Q235A钢的要求。
2.7.立杆、横向水平杆采用4米、6米的钢管，纵向水平杆采用1.2米至1.5米的钢管。
3、脚手架的基本要求3.1 地基处理。
脚手架座落在建筑物周边土层上时，土层夯实，底座下设置垫板,厚度不小于5cm,布设必须平稳,不得悬空，按2%的坡度自然地坪排水即可达到要求。
3.2 搭设脚手架施工人员必须经过考核合格的专业架子工，必须持证上岗。
搭设脚手架人员必须戴好安全帽，系好安全带，穿防滑鞋。
3.3 脚手架搭设前的施工准备。
单位工程负责人按施工组织设计中有关脚手架的要求逐级向搭设和使用人员进行详细的技术交底。
搭设前应清除场地杂物，平整搭设场地并使排水畅通。
落地式双排脚手架搭设施工方案工程概况本工程为枫林1号小区20#、19#住宅楼工程，多层砖混结构（钢筋混凝土现浇板），地上六层，建筑面积：19# 4136 m2 20# 4436 m2，建筑高度：21m。
为确保施工安全，结合结构形式，拟采用双排落地扣件式钢管脚手架，钢管脚手架封闭施工，四周满挂绿色密目网，起到减少施工灰尘外扬和美化施工环境的作用，脚手架必须分段挂牌验收，合格后方可使用。
一、脚手架的主要配件及材料选用：1、扣件式钢管脚手架的主要组成构件有：立柱、纵向水平杆（大横杆）、横向水平杆（小横杆）、扣件、脚手板、剪刀撑（十字撑）、横向支撑（横向斜拉杆）、连墙件、纵向扫地杆，横向扫地杆，底座。
2、材料选用4.8mm厚的钢管，竹架板。
二、脚手架的构造及搭设要求：受荷情况采用钢管和扣件等构成的斜杆、立杆、大横杆、小横杆是主要受力杆件。
剪刀撑和连墙杆是保证脚手架整体刚度和稳定性的杆件，并具有加强脚手架抵抗垂直和水平力作用的能力。
其中连墙杆还承受风荷载。
扣件是脚手架组成整体的连接件和传力件。
基本要求用扣件式钢管搭设的脚手架是施工临时结构，它要求受施工过程中各种垂直和水平荷载。
因此脚手架必须有足够的承载能力、刚度和稳定性。
在施工过程中，在各种施工荷载作用下不发生失稳、倒塌、变行、倾斜、摇晃或扭曲现象，以确保安全。
1、19#、20#楼均采用双排脚手架，排距选用1.5m，步距h选用1.5m，最大柱距选用1.5 m，连墙件每两步三跨设一点，横向水平杆间距宜选用步距的1/2。
2、立柱构造要求：立柱接头除在顶层可采用搭接外，其余各接头必须采用对接扣件对接，对接、搭接应符合以下要求：立柱上的对接扣件应交错布置，两个相邻立柱接头在高度方向错开的距离不应小于500mm；3、纵向水平杆构造要求：（1）纵向水平杆设置在横向水平杆之上，并以直角扣件扣紧在横向水平杆上。
纵向水平杆在操作层的间距不宜大于400mm。
（2）纵向水平杆的长度一般不宜小于3跨，并不小于6m。
落地式双排脚手架专项施工方案一、工程概况本工程为_____，位于_____，建筑面积为_____平方米，结构形式为_____，建筑高度为_____米。
为满足施工需要，拟在建筑物周边搭设落地式双排脚手架。
二、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）2、《建筑结构荷载规范》（GB50009-2012）3、《钢结构设计规范》（GB50017-2017）4、本工程施工图纸及施工组织设计三、施工准备1、技术准备（1）熟悉施工图纸，了解建筑物的结构形式和特点，确定脚手架的搭设位置和高度。
（2）编制施工方案，并向施工人员进行技术交底。
2、材料准备（1）钢管：选用外径 48mm，壁厚 35mm 的焊接钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T700-2006）中 Q235A 钢的规定。
钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。
（2）扣件：采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831-2006）的规定。
扣件在螺栓拧紧扭力矩达 65N·m 时，不得发生破坏。
（3）脚手板：选用竹脚手板，其宽度不小于 200mm，厚度不小于50mm，两端应各设直径为 4mm 的镀锌钢丝箍两道。
（4）安全网：选用密目式安全网，其网目密度不应低于 2000 目/100cm²，且应符合相关标准的要求。
3、人员准备（1）架子工：必须经过专业培训，取得特种作业操作资格证书，方可上岗作业。
（2）其他施工人员：应具备一定的安全意识和施工经验。
四、脚手架的搭设1、地基处理（1）脚手架基础应平整夯实，表面浇筑 100mm 厚 C20 混凝土垫层，宽度超出脚手架外立杆 500mm。
（2）在脚手架基础外侧设置 200mm×200mm 的排水沟，坡度为3‰，以保证排水畅通。
2、脚手架的搭设参数（1）立杆横距为 105m，立杆纵距为 15m，步距为 18m。
一、编制依据：1、《建筑工程施工质量验收统一标准》2、《脚手架工程施工质量验收规范》3、《施工手册》4、国家现行的规范及北京市地方标准、建设行政主管部门的有关文件 :《直缝电焊钢管》（GB/T13793）《碳素结构钢》（ GB/T700）《钢管脚手架扣件》（ GB15831）《建筑地基基础工程施工质量验收规范》（GB50202-2002）《钢管脚手架、模板支架安全选用技术》（DB11T/583-2008）《可锻铸铁件》 (GB9440)《一般工程用铸造碳钢件》 (GB11352)《建筑施工扣件式钢管脚手架安全技术规范》 (JGJ130)《安全网》 (GB5725)《密目式安全网》 (GB16909)二、工程概况：顺新绿色家园三期一标段工程位于北京市顺义区马坡镇，总建筑面积约 6.3 万平方米，包括 601-605#楼 ,701-706# 楼，共 11 栋均为多层，具体情况如下：1、 601#、 701#、 704#楼结构类型为底层框支结构其余层为砌体结构；602-605#、702#、703#、705#、706#结构类型为砌体结构。
2、 601#、701#、 704#楼室外地坪为相对标高 -0.30m ，檐口标高为 18.0m，女儿墙顶标高为相对标高18.6m；602-605#、 702#、 703#、705#、 706#室外地坪为相对标高 -0.60m ，檐口标高为 17.4m，女儿墙顶标高为相对标高18.0m。
1三、施工方案本工程采用落地式双排脚手架，脚手架高度601#、701#、704#楼为 19.6m，602-605# 、702#、703#、705#、706#楼为 19m。
1、脚手架材质和规格要求（1）脚手架构配件脚手架钢管应采用现行国家标准《直缝电焊钢管》（GB/T13793）其质量应符合现行国家标准《碳素结构钢》（ GB/T700）中 Q235-A级钢的规定。
（2）脚手架钢管截面尺寸外径Ф48mm，壁厚 3.5mm，最大长度横向水平2200mm，其它杆 6000mm。
（3）钢管的尺寸，表面质量和外形应符合下列规定：○1 、表面应平直光滑，不应有裂缝、结疤、分层、错位、毛刺、压痕和深的划道；○2 、钢管外径、壁厚、端面等的偏差，应分别符合规范规定；○3 、钢管必须涂有防锈漆；○4 、表面锈蚀深度允许偏差≤0.50mm，当锈蚀深度超过规定值时不得使用；○5 、钢管弯曲变形，应符合规范的规定，立杆钢管弯曲3m＜L≤4m，允许偏差≤ 12mm，4m＜L≤ 6m，允许偏差 20mm；水平杆、斜杆的钢管弯曲L≤ 6m，允许偏差≤30mm。
（4）扣件扣件采用可锻铸钢制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（ GB15831）的规定。
脚手架扣件在螺栓拧紧扭力矩达到65N·m时不得发生破坏。
严禁使用无生产合格证的产品，脆裂、变形或滑丝的扣件，扣件的规格、型号必须与钢管匹配，扣件夹紧钢管时，开口处最小距离不小于 5mm，旋转间隙小于 1mm。
（5）脚手板采用木脚手板，木脚手板不得有通透疖疤、扭曲变形、劈裂等影响安全使用的缺陷，严禁使用含有标皮的、腐朽的木脚手板。
2、搭设前的准备工作○1 、立杆和纵向水平杆的钢管长度为4～6m，横向水平杆为1～ 3m。
第一次搭设架子的钢管和扣件数量足够，规格统一、材料符合规定，脚手板，安全网检查合格，数量足够；○2 、塔吊及物料提升机位置已确定，不妨碍脚手架搭设；○3 、脚手架搭设方案经审批完毕方准实施，由技术员、安全员向施工作业人员作详细的2技术及安全交底；○4 、搭设作业人员持证上岗，安全带、安全帽、防滑鞋配备齐全。
3、施工准备○1 、单位工程技术人员应按施工组织设计中有关脚手架的要求，向架设和使用人员进行技术交底，安全员监督执行；○2 、应按规范规定和施工组织设计的要求对钢管、扣件、脚手板等进行检查验收，不合格产品不得使用；○3 、经检验合格的构配件应按品种、规格分类、堆放整齐、平稳，堆放场地不得有积水；○4 、清除搭设场地杂物，平整搭设场地，并使排水畅通；○5 、当脚手架基础下有设备基础、管沟时，在脚手架使用过程中不应开挖。
否则必须采取加固措施；○6 、地基与基础脚手架地基与基础的施工，根据搭设场地土质情况与现行国家标准《建筑地基基础工程施工质量验收规范》（ GB50202-2002）的有关规定进行。
本工程脚手架内立杆落在基础四周的回填土上，下面设置垫板，承载力能满足要求。
离脚手架基础 300mm处连续设置宽 20cm深 30cm的排水沟，每隔 10m设排水坑。
4、脚手架搭设（1）立杆设置：本工程采用落地式脚手架○1 、脚手架立杆纵距为1.5m，立杆横距为 1.2m。
立杆基础设置垫木，垫木的规格为4m 长， 20cm宽、 5cm厚木板，木板应平行于墙面设置；○2 、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上 2 步；○3 、每搭完一步脚手架后，应按要求校正步距、纵距、横距及立杆的垂直度；○4 、立杆搭设时，严禁不同规格的钢管混合使用；○5 、相邻立杆的对接扣件不得在同一高度内，立杆上的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于 500mm，各接头中心至主节点的距离不宜大于步距的1/3 ；○6 、搭接长度不应小于 lm，采用 2 个旋转扣件固定，端部扣件盖板的边缘至杆端距离不小于 100mm。
双排脚手架外立杆顶端宜高出楼面上皮 1.5m，内立杆与楼层持平；○7 、双排脚手架立杆垂直度不得超过架高的1/200 ，双排脚手架外排距内排为1m，内排3离墙 150mm，开始搭设立杆时应每隔 6 跨设一根抛撑，直至连墙件安装稳定后，方可根据情况拆除，当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。
（2）纵向水平杆搭设：○、纵向水平步距为 1.5m，水平偏差不得大于架子全长的 1/300 ，且不得大于 5cm，纵1向水平杆设置在立杆内侧，其长度不宜小于 3 跨；纵向水平杆接长采用对接扣件连接；2 、纵向水平杆的对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或○同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3 。
纵向水平杆应四周交圈，用直角扣件与内外角部立杆固定；○3 、铺设木脚手板时，纵向水平杆作为横向水平杆的支座，用直角扣件固定在横向水平杆上，横向水平杆间距不应大于750mm；○4 、横向水平杆的主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除；○5 、作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2 ；○6 、使用脚手板时，脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆上；○7 、双排脚手架的横向水平杆的靠墙一端至墙装饰面的距离不大于100mm。
（3）纵向、横向扫地杆：脚手架必须设置纵、横向扫地杆。
纵向扫地杆采用直角扣件固定在距底座上皮不大于200mm处的立杆上，横向扫地杆亦采用扣件固定在紧靠纵向扫地杆下方的立杆上，当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不大于1m。
靠边坡上方的立杆轴线到边坡的距离不大于500mm。
（4）连墙件连墙件宜靠近主节点设置，偏离主节点的距离不大于300mm。
○1 、应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，采用其它可靠措施固定；○2 、脚手架必须设置连墙件，连墙件的间距为两步三跨；将连墙件伸入墙内，用扣件加50cm短管夹住，在窗洞处用两根短管夹住两旁墙体，再用扣件与连墙件连牢；○3 、每组的连墙件必须悬挂数字标识牌作标识，以防拆除模板工程中被误拆；4○4 、当脚手架下部暂不能设连墙杆时可搭设抛撑，抛撑采用通长杆件与脚手架可靠连接，与地面的倾角为 60 度，连接点中心至主节点的距离不大于 300mm。
抛撑在连墙件搭设后方可拆除。
（5）剪刀撑、横向斜撑○、脚手架应设剪刀撑与横向斜撑，剪刀撑要连续设置，斜杆与地面的倾角为60 度；1○、在外侧立面的两端开始连续设置剪刀撑，并应由底至顶连续设置（见脚手架立面图）；2○、剪刀撑斜杆的接长宜采用搭接，搭接长度不小于100cm，用 3 只旋转扣件连接，距3地高度 10cm；○4 、剪刀撑斜杆用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不大于 150mm；○5 、横向斜撑应在同一节间，由底至顶呈“之”字型连续布置，采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不大于150mm，当横向斜撑在一跨内跨两个步距时宜在相交的纵向水平杆处，增设一根横向水平杆，将斜撑固定在其伸出端上；○6 、剪刀撑横向斜撑搭设随立杆、纵向和横向水平杆等同步搭设，底层斜杆下端均必须支承在垫板上。
（6）门洞搭设○1 、双排脚手架门洞宜采用上升斜杆，平行弦杆桁架结构型式，斜杆与地面的倾角为60度；○2 、双排脚手架门洞处的空间桁架、除下弦平面外，应在节间设置一根斜腹杆；○3 、斜腹杆宜采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不大于150mm。
当斜腹杆在一跨越 2 个步距时，宜在相交的纵向水平杆处，增设一根横向水平杆，将斜腹杆固定在其伸出端上；○、门洞桁架下的两侧立杆为双管立杆，副立杆高度于洞口1-2 步；4○5 、门洞桁架中伸出上下悬杆的杆件端头，均应增设一个防滑扣件，该扣件宜紧靠主节点处的扣件。
（7）扣件安装○1 、扣件规格必须与钢管外径48 相同；○2 、螺栓拧扭力矩不小于40N·m，且不大于 65N·m；5○3 、在主节点处固定横向水平杆，纵向水平杆、剪刀撑。
横向斜撑等用的直角扣件，旋转扣件的中心点的相互距离不大于150mm；○4 、对接扣件开口应朝内；○5 、各杆件端头伸出扣件盖板边缘的长度不小于100mm。
（8）脚手架搭设图示：65、技术要求○1 、严格控制脚手架的使用荷载，除安全网、架板和正常的施工操作外，不得堆放重物，并控制其荷载不大于2KN；○2 、脚手架每层及时设置连墙件，上下层的连墙件相互错开呈梅花型布置；○3 、在脚手架立杆底端之上100～300mm处一律搭设纵向和横向扫地杆连接固定，然后装设第一步纵向和横向水平杆，并随时校正其垂直度，使垂直偏差不大于1/300 ；○4 、承力架横向水平杆应用通长钢管，不设接头，为安全起见，并用架管连结与楼面结构进行拉结，所有纵水平杆均用扣件卡牢，架板用铁丝扎牢，不得松动；○5 、脚手架的左右相邻立杆和上下相邻平杆的接头应相互错开；○6 、搭接杆件接头的长度，扣件式钢管脚手架不小于0.8m，杆件在拉结处的端头伸出长度不小于 0.1m.6、脚手架荷载计算建筑物层高 2.8m，建筑高度 18m，步距 1.5m，立杆纵距 1.5m，脚手架宽度 1.05m，脚手架为结构作业脚手架，一个作业层，连墙件 2 步 3 跨设置，脚手板为木脚手板。
