综采放顶煤工作面设计说明书模板

山西大同李家窑煤业有限责任公司82205工作面设计说明书矿别: 李家窑煤业单位: 生产技术科工作面名称: 82205工作面二〇一七年一月十日目录前言 (3)第一章工作面概况及地质特征 (3)第一节概况 (3)第二节地质特征 (4)第二章采煤方法、设备选型及巷道布置 (6)第一节采煤方法及设备选型 (6)第二节工作面巷道布置 (7)第三章工作面生产能力及生产系统 (9)第一节工作面生产能力 (9)第二节生产系统 (10)第三节机电设备及供电 (16)第五章技术经济指标 (53)第六章安全技术措施 (54)前言根据《采矿设计手册》、《综采技术手册》及《煤矿安全规程》等有关规定及要求，对82205综采工作面进行设计，该工作面位于我矿+1240m 水平一盘区，预计2017年8月15日采出。

第一章工作面概况及地质特征第一节概况一、工作面位置及地表概况本矿井位于大同煤田南东部，大同市左云县东南26km，小京庄乡李家窑村南，行政区划隶属左云县小京庄乡，经济类型为集体所有制企业，其地理坐标为：东经112°44′41″～112°47′52″，北纬39°45′57″～39°48′18″。

井田东南距北同蒲铁路40km，并有小峪及峙峰山运煤专用线于宋家庄站与北同蒲铁路相接，宋家庄站至大同52km，与大秦铁路相连；南至朔州到太原长303km。

另外北东有同煤集团王村矿至大同的运煤专线。

井田北东有左（云）～吴（家窑）公路，往南东与大运高速公路相接，井田南东有岱（岳）～马（营）公路与大运也相连，另外井田内和周边均有简易公路与以上两条公路相连，交通较方便。

该矿东与峙峰山煤业有限公司相邻，西北与整合后的左云县长春兴煤矿相邻。

南、北无其它煤矿开采。

二、工作面参数82205工作面为22#煤层综采工作面，本采面北部为已采82203工作面，南部为82207设计采面，西部为22#煤层82204采面。

工作面标高：1302～1333.5m工作面走向长度：890m工作面长度：105m工作面面积：93450m²第二节地质特征一、煤层及顶底板情况1.煤层情况本工作面所采煤层为石炭系山西组中部22#煤层，地质结构复杂，顶板多为中粒砂岩或粗粒砂岩，底板为泥岩，煤层结构简单，含夹矸0~2层，平均煤层厚度为4.47m，煤层倾角为0~150，煤的种类为气煤。

山西和顺天池能源有限责任公司102综采放顶煤工作面设计说明书一、巷道布置（一）采区巷道布置一采区是以走向长壁采煤法布置的采区，共布置三个工作面。

其中101工作面为首采工作面，102工作面是103工作面回采后的接续工作面。

（二）工作面巷道布置1、102工作面共布置四条巷道，即102工作面皮带顺槽、轨道顺槽、回风顺槽和高抽巷。

2、利用原103瓦斯尾巷修复后作为102皮带顺槽，通过102皮带顺槽联络巷与一采轨道上山相连，形成主进风系统，102皮带顺槽皮带机头与一采皮带上山平交形成运煤系统，皮带顺槽直接和一采皮带上山沟通。

3、利用原101工作面废弃的瓦斯尾巷修复改造后作为102工作面的轨道顺槽，与101工作面进风顺槽1号联络巷与一采轨道上山相连形成工作面的辅助进风系统；4、沿101工作面进风顺槽采空区间距6m布置102工作面的回风顺槽，通过横贯与工作面和一采回风上山相连形成工作面的回风系统；5、102高抽巷布置于工作面内上侧，与102轨道顺槽之间的平距为39m，与煤层顶板间距约25～45m，该巷道担负工作面瓦斯抽放任务；6、102皮带顺槽与轨道顺槽担负着工作面的运料工作；102回风顺槽与102轨道顺槽之间通过联络横贯调节瓦斯风排量，实现安全生产。

（三）工作面巷道布置及支护参数结合101及103工作面巷道布置及支护参数，具体如下：1）102皮带顺槽：原断面为矩形，规格：净宽×净高＝4.5×2.7m，断面面积：12.15㎡。

采用锚网梯加锚索联合支护，顶板锚杆间排距为850×800mm，两帮锚杆间排距为900×800mm；锚杆规格：顶部锚杆ø20×2000mm，为左旋无纵筋金属锚杆,面侧帮部为左旋无纵筋阻尼树脂螺纹锚杆，ø20×1800mm，面外侧锚杆为ø20×1800mm金属锚杆。

锚索规格：ø15.2×6000mm，间距为4000mm。

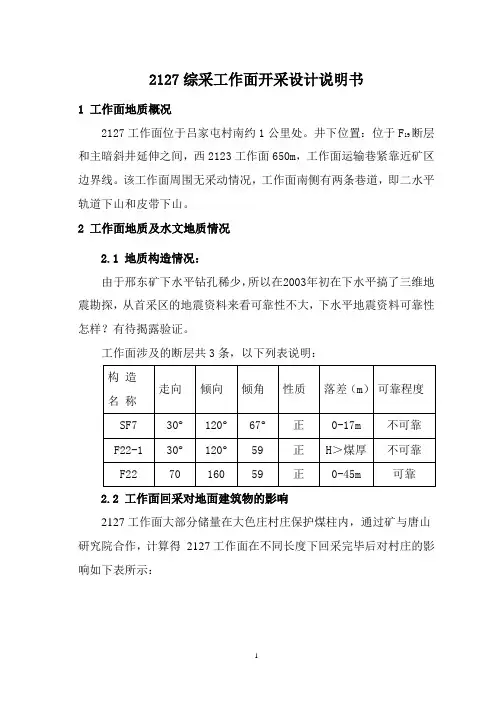

2127综采工作面开采设计说明书1 工作面地质概况2127工作面位于吕家屯村南约1公里处。

井下位置：位于F19断层和主暗斜井延伸之间，西2123工作面650m，工作面运输巷紧靠近矿区边界线。

该工作面周围无采动情况，工作面南侧有两条巷道，即二水平轨道下山和皮带下山。

2 工作面地质及水文地质情况2.1 地质构造情况：由于邢东矿下水平钻孔稀少，所以在2003年初在下水平搞了三维地震勘探，从首采区的地震资料来看可靠性不大，下水平地震资料可靠性怎样？有待揭露验证。

工作面涉及的断层共3条，以下列表说明：2.2 工作面回采对地面建筑物的影响2127工作面大部分储量在大色庄村庄保护煤柱内，通过矿与唐山研究院合作，计算得2127工作面在不同长度下回采完毕后对村庄的影响如下表所示：说明：⑴从水平变形来看，各个方案对大色村的影响均小于规程所指的Ⅰ级破坏。

⑵Ⅰ级破坏：水平变形≤2.0mm/m；倾斜变形≤3.0mm/m；曲率变形≤0.2×10-3。

⑶表中《2100及2300开采》是指2127、2125、2126及2321、2322、2323六个工作面全部开采对大色村影响的初步计算结果。

（此时的2127面宽度约155m）结论：2127工作面宽度可以取为150m，对大色村的地表破坏小于Ⅰ级破坏，因此可以正常回采，不用迁村。

2.3 煤层赋存及地质构造2#煤层结构简单,厚度稳定(构造影响除外),煤层厚度来源于相关钻孔煤厚资料和主暗斜井算术平均值。

2#煤为深黑色,玻璃光泽,块状构造,节理发育,参差状断口,主要由亮煤组成,并夹有镜煤暗煤条带,属半光亮型煤.具有三低一高之特点,即灰份低,磷份低,硫份低,发热量高等特点,其煤种为气肥煤类。

煤层顶底板情况：2.4 水文地质简介2127工作面是二水平一采区第四个生产工作面，采深大，水压大，开采标高下限达到-1200多米。

工作面水文地质条件简单，2#煤顶板砂岩水尚未得到疏放，在掘进过程中主要受到2#煤顶板砂岩水的影响。

第一部分矿井概况第一章编制依据1、二○一一年版《煤矿安全规程》2、二0一零年版《采矿工程设计手册》3、《同生树儿里矿井兼并重组整合项目初步设计》4、《同生树儿里矿井兼并重组整合项目地质报告》5、3#煤层西盘区8101综采工作面地质说明书6、同煤集团矿井采掘生产技术管理办法7、3#煤层西盘区8101综采工作面巷道布置图第二章矿井概况一、矿井简介树儿里井田位于大同市左云县境内小京庄乡树儿里村南部，距大同市城区西南87公里。

其地理坐标为：东经：112°37′54″~112°39′18″，北纬：39°48′28″~39°48′47″。

西部8Km处有右玉至山阴的柏油路，距山阴县岱岳镇45km，在岱岳镇交于大（同）—运（城）公路及北同蒲铁路，北距109国道约23km。

井田内地形平坦，村与村之间有公路相通。

井田位于洪涛山脉的西侧，非梁峁状黄土丘陵区。

为缓坡丘陵，是黄土覆盖在波状起伏的丘陵古地形上而成。

地势总体为东北部较高，西南部较低。

最高点位于井田东部边界处，海拔1480m，最低点位于井田西南部，海拔，相对高差为。

井田内主要河流有酸茨河，为季节性河流，平时干涸无水，只在雨季才有短暂洪流，向西注入原子河，原子河向东南归入桑干河。

井田属海河流域，永定河水系、桑干河支流。

井田形状为一不规则多边形，东西长，南北宽，井田面积。

地质资源量为，工业资源储量为。

设计资源储量为,设计可采储量为。

矿井设计规模为a。

矿井服务年限为，本矿井为单水平开采，水平服务年限为。

二、井田开拓方式本井设计按照调整后井田开拓方式为：新掘主斜井、将原副斜井改为回风斜井、原主斜井调整为副斜井，三个井筒位于一个工业场地内。

原有主斜井坡度25°，斜长428米，砌碹，半圆拱断面，净断面，兼并重组后，将其功能调整为副斜井，由于原有井筒采用砌碹支护，受井筒断面的制约也无法对提升设备进行改造，在确保井筒墙体稳定性和满足支架宽度与提升高度的前提下，拆除井筒内原有胶带，对原主井井筒进行扩刷，铺设30kg/m单轨，提升方式为单钩串车提升，主要担负全矿井提矸、下料等任务，兼做进风井及安全出口。
