热轧薄宽钢带生产中薄板坯连铸连轧设备的关键技术热轧薄宽钢带是一种广泛应用于汽车、家电、建筑等领域的材料，其生产过程中薄板坯的连铸连轧设备起着至关重要的作用。
本文将详细介绍薄板坯连铸连轧设备的关键技术，以期更好地理解和应用于实际生产中。
首先，薄板坯的连铸技术是整个生产过程中的基础环节。
薄板坯连铸设备采用连续铸造的方式，通过将熔化的钢水注入连铸机的结晶器中，使其冷却结晶，并在连铸机连续拉伸的过程中形成薄板坯。
在这一过程中，关键技术包括铸模设计、结晶器水冷系统设计、振动控制等。
铸模设计是薄板坯连铸关键技术之一。
合理的铸模设计可以减小浇注时的温度梯度，提高钢水的冷却效果，从而得到均匀的结晶组织。
同时，铸模的设计还需要考虑到薄板坯的凝固收缩和应力分布，确保坯体在冷却过程中不会产生裂纹和变形。
结晶器水冷系统设计是薄板坯连铸设备的另一个关键技术。
结晶器的水冷系统通过控制结晶器壁面水流的速度和温度，调节薄板坯的凝固速度，从而影响其结构和性能。
优化的水冷系统设计可以提高薄板坯的表面质量和坯体结构的均匀性，进一步提高热轧薄宽钢带的品质。
振动控制系统是连铸设备的一个重要组成部分。
在连续铸造过程中，振动控制可以有效地排除结晶器中的气泡和不均匀物质，并提高坯体内部的致密性。
此外，振动控制还可以改善薄板坯的凝固过程，减小表面的凸起和浇注时的涡流，从而提高薄板坯的表面质量。
其次，薄板坯连轧设备的关键技术包括坯体预热控制、轧制工艺控制和冷却控制等方面。
坯体预热控制是保证连轧质量的重要环节。
通过控制炉温、气氛和坯体的轧制温度，可以使薄板坯达到最佳的塑性变形温度范围，提高连轧的效果和产能。
轧制工艺控制是连轧设备中的另一个关键技术。
热轧薄宽钢带的生产过程中，连轧机的辊系布置、辊缝数量和大小、卷取张力等参数的控制对产品的形状、尺寸和性能有重要影响。
合理的轧制工艺控制可以确保产品的均匀性和一致性，提高产品的质量。
冷却控制是薄板坯连轧设备中的最后一个关键技术。
薄带连铸技术1.前言薄带连铸技术是冶金及材料研究领域内的一项前沿技术，它的出现正为钢铁工业带来一场革命，它改变了传统治金工业中薄型钢材的生产过程。
传统的薄型钢材一般采用板坯连铸法，在生产中需要经过多道次热轧和反复冷轧等工序。
能耗大，工序复杂，生产周期长，劳动强度大，产品成本高，转产困难等缺点。
厚板坯（200~300mm）连铸连轧工艺线长度一般在500~800m之间，薄板坯(50~60mm)为300~400m，而采用薄带连铸技术，将连续铸造、轧制、甚至热处理等整合为一体，使生产的薄带坯稍经冷轧就一次性形成工业成品，简化了生产工序，缩短了生产周期，其工艺线长度仅60m。
设备投资也相应减少，产品成本显著降低，并且薄带质量不亚于传统工艺。
此外，利用薄带连铸技术的快速凝固效应，还可以生产出难以轧制的材料以及具有特殊性能的新材料。
但从目前的研究情况看，主要集中在不锈钢、低碳钢和硅钢片方面。
薄带连铸技术工艺方案因结晶器的不同分为带式、辊式、辊带式等，其中研究得最多、进展最快、最有发展前途的当属双辊薄带连铸技术。
该技术在生产0.7—2mm厚的薄钢带方面具有独特的优越性，其工艺原理是将金属液注入一对反向旋转且内部通水冷却的铸辊之间．使金属液在两辊间凝固形成薄带。
双辊铸机依两辊辊径的不同分为同径双辊铸机和异径双辊铸机．两辊的布置方式有水平式、垂直式和倾斜式三种，其中尤以同径双辊铸机发展最快、已接近工业规模生产的水平。
1857年，英国的Bessemer[1]首次尝试采用双辊技术直接铸造钢带，并获得了该项技术的第一项专利。
在最初的100多年里，由于制造技术和控制技术等相关技术的落后．过程控制较为困难，产品质量无法保证，使得这项技术基本上处干停滞状态。
到了1989年，澳大利亚BHP(Broken Hill Proprietary Company)公司和日本的IHI(Ishikawajima-Harima Heavy Industries)公司决定联合开发钢的双辊薄带连铸技术。

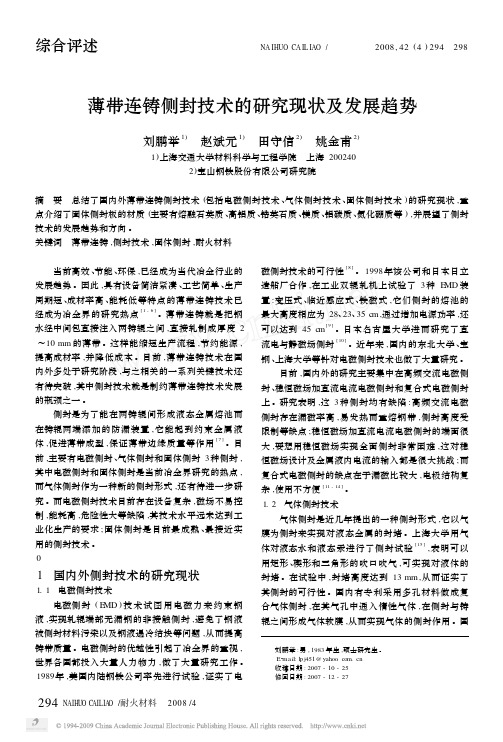

综合评述NA IHUO CA IL IAO/耐火材料2008,42(4)294～298薄带连铸侧封技术的研究现状及发展趋势刘鹏举1) 赵斌元1) 田守信2) 姚金甫2)1)上海交通大学材料科学与工程学院 上海2002402)宝山钢铁股份有限公司研究院摘 要 总结了国内外薄带连铸侧封技术(包括电磁侧封技术、气体侧封技术、固体侧封技术)的研究现状,重点介绍了固体侧封板的材质(主要有熔融石英质、高铝质、锆英石质、镁质、铝碳质、氮化硼质等),并展望了侧封技术的发展趋势和方向。
