水电安装施工工艺

水电工程施工工艺106页一、机电预留预埋工程（一）电气工程防雷接地安装1.工艺流程：接地体→接地干线→支架→引下线明敷→避雷网或避雷带→引下线暗敷→均压环2.接地体安装工艺1.1接地体的埋设深度其预部不应小于0.6m，角钢及钢管接地体应垂直配置。

1.2垂直接地体长度不应小于2.5m，其相互之间间距一般不应小于5m。

1.3接地体理设位置距建筑物不宜小于1.5m；遇在垃圾灰渣等埋设接地体时，应换土，并分层夯实。

1.4当接地装置必须埋设在距建筑物出入口或人行道小于3m时，应采用均压带做法或在接地装置上面敷设50～90mm厚度沥青层，其宽度应超过接地装置2m。

1.5接地体（线）的连接应采用焊接，焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。

1.6采用搭接焊时，其焊接长度如下：（1）镀锌扁钢不小于其宽度的2倍，三面施焊。

敷设前扁钢需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放。

（2）镀锌圆钢焊接长度为其直径的6倍并应双面施焊。

（3）镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的6倍。

（4）镀锌扁钢与镀锌钢管（或角钢）焊接时，为了连接可靠，除应在其接触部位两侧进行焊接外，还应直接将扁钢本弯成弧形（或直角形）与钢管（或角钢）焊接。

3.人工接地体（极）安装3.1接地体的加工根据设计要求的数量，材料规格进行加工，材料一般采用钢管和角钢切割，长度不应小于2.5m。

如采用钢管打入地下应根据土质加工成一定的形状，遇松软土壤时，可切成斜面形。

为了避免打入时受力不均使管子歪斜，也可加工成扁尖形；遇土土质很硬时，可将尖端加工成锥形。

如选用角钢时，应采用不小于40mm×40mm×4mm的角钢，切割长度不应小于2.5m，角钢的一端应加工成尖头形状。

3.2挖沟根据设计图要求，对接地体（网）的线路进行测量弹线，在此线路上挖掘深为0.8～1m，宽为0.5m的沟，沟上部稍宽，底部如有石子应清除。

水电安装施工工艺以及规范要求建筑工程水电安装施工工艺及规范要求第一章电工总体要求1、电工进场查进户线施工用电装置安全2、定位准确布置合理安排得当使用方便3、切槽平直深度适合底盒平整埋设平稳4、承重结构不得乱动梁不打洞柱不穿孔5、布线敷设排列整齐分线三通直管直通6、电线穿管多小适中线码固定线管均匀7、布线分色火线为红零线为兰地线双色8、线路保护盒用锁头绕梁蜡管天花软管9、严禁杜绝回路借线中途接线借用老线10、使用空调安热水管装微波炉应设专线11、电器线路间隔距离留有余地相隔合适12、沙浆封槽用水湿润不高出墙不露出管13、安装吊灯顶棚固定膨胀螺栓牢固可靠14、插座开关横平竖直外形美观通电灵敏15、总配电箱漏电开关空气开关保护安全16、灯具安装合理得当美化环境室内通明注意事项一、物业管理方面: 1、办理好施工许可证再进场，施工人员证件要齐全。

身份证、上岗证、电工证、出入证、暂住证都应办齐2、了解物业有关规定，如允许施工的时间，施工要求，供电方面的要求。

二、进场要检查进户线，不适宜的进户线应通知业主，采取相应的措施。

三、承重结构，箭力墙、梁、柱，不得随意打孔穿洞。

四、不得随便拆除门铃、观察器、防盗设施线路。

五、电视、电话、电脑等分配器应安装在便于检查的地方。

必须埋设在墙内时，应安置在空接线盒内，便于检修。

六、施工现场保持清洁卫生，切槽后的垃圾随时清理干净。

七、注意施工安全，杜绝施工隐患，特别安全用电设施配置要齐全。

八、遵守公司各项施工现场规章制度及物业管理制度。

九、注意保护业主原有的财物。

十、对业主应礼貌，对同仁应尊重，对工种要配合。

第二章电工作业前期工程第一节开工准备1、熟悉施工图，对电气平面布置图，配电系统图看懂看透。

2、核对施工图与现场实际情况是否相符，发现问题及时提出，以利更改。

3、到施工现场观察地形情况，对梁、柱、板、箭力墙如何绕道走线，做到心中有数。

4、检查各种电工用具是否齐全及工具的状况。

水电施工工艺标准水电施工是建筑工程中的重要环节，其施工质量直接关系到建筑物的使用安全和舒适度。

因此，制定并严格执行水电施工工艺标准对于保障工程质量具有重要意义。

本文将就水电施工工艺标准进行详细介绍，以期为相关从业人员提供参考。

1. 施工前准备。

水电施工前，首先需要对施工现场进行全面的勘察和测量，了解建筑结构和设计图纸。

同时，还需要对施工所需的材料和设备进行清点和准备，确保施工过程中不会因为材料和设备的不足而造成停工或者施工质量不达标的情况。

2. 施工工艺。

水电施工的工艺标准主要包括管道敷设、设备安装、接线连接等内容。

在管道敷设方面，要求施工人员对管道进行合理的布局和固定，保证管道的牢固和密封。

在设备安装方面，要求施工人员按照设计要求进行安装，并且进行必要的检测和调试。

在接线连接方面，要求施工人员严格按照电气连接标准进行操作，杜绝漏电和短路等安全隐患。

3. 安全防护。

水电施工过程中，安全防护是至关重要的一环。

施工人员需要全面了解施工现场的安全规定，并严格执行。

同时，需要配备必要的安全防护用具，如安全帽、安全鞋、手套等，确保施工人员的人身安全。

4. 质量检验。

水电施工完成后，需要进行全面的质量检验。

质量检验包括对管道的密封性、设备的运行情况、接线的稳定性等方面进行检测，确保施工质量符合相关标准要求。

5. 施工后维护。

水电施工完成后，还需要进行相关的维护工作。

维护工作包括定期对管道进行清洗和检查、设备的保养和维修、电气线路的检测等内容，以确保建筑物的水电设施长期稳定运行。

总结，水电施工工艺标准是保障施工质量的重要保障。

严格执行水电施工工艺标准，不仅可以保证施工质量，还可以提高施工效率，降低施工风险。

因此，建议相关从业人员严格遵守水电施工工艺标准，确保施工质量和工程安全。

水电改造施工工艺（一）管道改造1、管道改造工艺流程：定位、划线→开槽→落料、敷设固定→增压试验→封墙→待油漆结束后，清理管道、安装水龙头及配件→作通水试验⑴定位、划线：是指对洁具、水槽等用水、用气设备的定位、以确定管道终端位置，并根据管道端口的位置在墙上、地上划出管道走向的线路。

⑵管道一般均采用暗敷形式、（燃气管道除外）划线后沿线开出管槽，管槽的宽深尺寸一般为管直径的1.5倍左右，原结构是浇铸墙体没有抹灰层时，管槽深度不得大于1cm，管槽内做防水。

保温墙开槽处用铁网弯出U字型嵌入进开槽处在用水泥砂浆在铁网表面抹出U型槽，槽内水泥48小时后内做防水。

⑶开槽后根据所需长度下料、管子的切割必须采用机械加工法进行。

敷设必须遵守“横平、竖直”的原则，墙管固定可采用钩钉固定，地管可采用水泥固定。

⑷增压试验。

⑸增压试验合格后对管槽用泥砂浆封平（略底于墙平面）。

⑹油漆工作结束后，拆除闷头、安装龙头、阀件及其他配件。

⑺作通水试验、检查龙头、阀件开启是否灵活、出水是否畅通、连接处是否渗漏。

2、给水管路安装工艺要求：⑴室内给水管路安装顺序：“先引入管、后干立管、先大径管后小径管、先地下、后地上”。

⑵给水管暗敷时尽量减少接头，如管道需穿越吊平顶不得有可拆接头。

⑶给水管安装要做到“横平、竖直”减少虚弯头，减少绕道走向。

⑷给水管通过房或厅至阳台，必须在可操作处安装截止阀以便切断。

⑸给水管安装不得靠近电源，发防渗漏造成电气短路。

⑹热水管的敷设要充分考虑到热冷缩而产生的温差奕力对管路的破坏性，可采用线补偿的方法加以克服。

⑺给水管不得从地板下敷设（特殊情况根据现场情况协调解决）。

3、排水管路安装工艺要求：⑴排水管在施工前应对原有的管道端口、地漏临时进行封堵以免杂物进入下水管道，排水管材料应采用硬质管材，严禁采用软管连接。

⑵排水管铺设在地面的横管必须有一定坡度，坡度大小视现场情况而定，洗涤水下水管不得和污水管（坑管）连接。

⑶二路不同高差的排水管不能并路连接，以防返水。

第一章电工总体要求1、电工进场查进户线施工用电装置安全2、定位准确布置合理安排得当使用方便3、切槽平直深度适合底盒平整埋设平稳4、承重结构不得乱动梁不打洞柱不穿孔5、布线敷设排列整齐分线三通直管直通6、电线穿管多小适中线码固定线管均匀7、布线分色火线为红零线为兰地线双色8、线路保护盒用锁头绕梁蜡管天花软管9、严禁杜绝回路借线中途接线借用老线10、使用空调安热水管装微波炉应设专线11、电器线路间隔距离留有余地相隔合适12、沙浆封槽用水湿润不高出墙不露出管13、安装吊灯顶棚固定膨胀螺栓牢固可靠14、插座开关横平竖直外形美观通电灵敏15、总配电箱漏电开关空气开关保护安全16、灯具安装合理得当美化环境室内通明注意事项一、物业管理方面：1、办理好施工许可证再进场，施工人员证件要齐全.身份证、上岗证、电工证、出入证、暂住证都应办齐2、了解物业有关规定，如允许施工的时间，施工要求，供电方面的要求。

二、进场要检查进户线，不适宜的进户线应通知业主，采取相应的措施。

三、承重结构，箭力墙、梁、柱，不得随意打孔穿洞。

四、不得随便拆除门铃、观察器、防盗设施线路。

五、电视、电话、电脑等分配器应安装在便于检查的地方。

必须埋设在墙内时，应安置在空接线盒内，便于检修.六、施工现场保持清洁卫生，切槽后的垃圾随时清理干净。

七、注意施工安全，杜绝施工隐患，特别安全用电设施配置要齐全。

八、遵守公司各项施工现场规章制度及物业管理制度。

九、注意保护业主原有的财物。

十、对业主应礼貌,对同仁应尊重，对工种要配合.第二章电工作业前期工程第一节开工准备1、熟悉施工图，对电气平面布置图,配电系统图看懂看透。

2、核对施工图与现场实际情况是否相符，发现问题及时提出,以利更改。

3、到施工现场观察地形情况，对梁、柱、板、箭力墙如何绕道走线,做到心中有数。

4、检查各种电工用具是否齐全及工具的状况.5、拟定施工进度计划,确定进场人员，应保质保量按时完工。

6、检查进户线，不适宜的进户线应通知业主,采取相应的措施.7、作好材料预算：2。

水电安装施工方案水电安装施工方案篇一1、施工准备1.1技术准备(1)设计施工图纸和电缆桥架加工大样图齐全。

(2)各种电缆桥架技术文件齐全。

(3)电缆桥架安装部位的建筑装饰工程全部结束，暖卫通风工程安装完毕。

(4)土建预留的孔洞其位置，大小应符合设计和施工规范要求。

1.2材料准备(1)电缆桥架及其附件：应采用经过热镀锌处理阻燃、耐火和普通的定型产品。

其型号、规格应符合设计要求。

电缆桥架内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。

(2)金属膨胀螺栓：应根据容许拉力和剪力进行选择。

(3)镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、螺丝、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。

(4)辅助材料：钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。

1.3主要机具准备(1)铅笔、卷尺、线坠、粗线袋、锡锅、喷灯。

(2)电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、高凳等。

1.4作业环境准备(1)配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。

(2)顶棚和墙面的第一边喷浆全部完成后，方可进行电缆桥架敷设。

(3)高层建筑竖井内土建湿作业全部完成。

(4)地面电缆桥架应及时配合土建施工。

1.5施工准备(1)参加施工人员须持有电工作业证书，进场前由电气专业技术人员进行技术培训。

施工队要配备电工作业工具，常用工具由电工自己保管使用，专用大型机具由班组保管。

(2)现场加工须设置专用工作台，加保护围栏。

作业时应配备电气消防设备。

(3)作业班组应分工明确，建立岗位责任制，提高“专业化”施工水平。

(4)施工技术资料要和施工进度同步。

2、施工部署主楼、西副楼的电缆桥架由山东水电一队安装，东副楼的电缆桥架由山东水电二队安装。

3、操作工艺工艺流程：预留孔洞预埋吊杆吊架弹线定位金属膨胀螺栓固定吊杆、吊架安装桥架安装地面电缆桥架安装。

水电安装施工方案篇二1、系统概况本工程配管采用PVC管墙内及楼板内暗敷，电源管采用镀锌钢管。

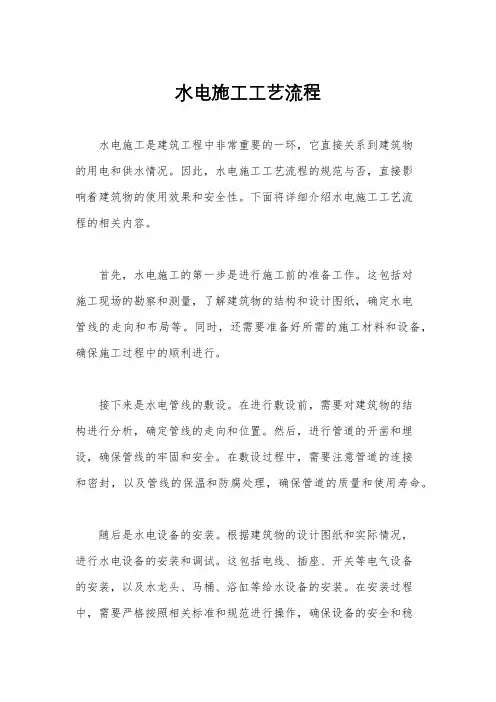

水电施工工艺流程水电施工是建筑工程中非常重要的一环，它直接关系到建筑物的用电和供水情况。

因此，水电施工工艺流程的规范与否，直接影响着建筑物的使用效果和安全性。

下面将详细介绍水电施工工艺流程的相关内容。

首先，水电施工的第一步是进行施工前的准备工作。

这包括对施工现场的勘察和测量，了解建筑物的结构和设计图纸，确定水电管线的走向和布局等。

同时，还需要准备好所需的施工材料和设备，确保施工过程中的顺利进行。

接下来是水电管线的敷设。

在进行敷设前，需要对建筑物的结构进行分析，确定管线的走向和位置。

然后，进行管道的开凿和埋设，确保管线的牢固和安全。

在敷设过程中，需要注意管道的连接和密封，以及管线的保温和防腐处理，确保管道的质量和使用寿命。

随后是水电设备的安装。

根据建筑物的设计图纸和实际情况，进行水电设备的安装和调试。

这包括电线、插座、开关等电气设备的安装，以及水龙头、马桶、浴缸等给水设备的安装。

在安装过程中，需要严格按照相关标准和规范进行操作，确保设备的安全和稳定运行。

最后是进行水电系统的检测和验收。

在完成水电施工后，需要进行系统的检测和调试，确保水电设备的正常运行和安全使用。

同时，还需要进行系统的验收，确保水电施工的质量和符合相关标准。

总的来说，水电施工工艺流程包括施工前的准备、管线的敷设、设备的安装和系统的检测验收。

这些步骤相互关联，缺一不可。

只有严格按照规范进行操作，才能保证水电施工的质量和安全。

希望本文能对水电施工工艺流程有所帮助，谢谢阅读。

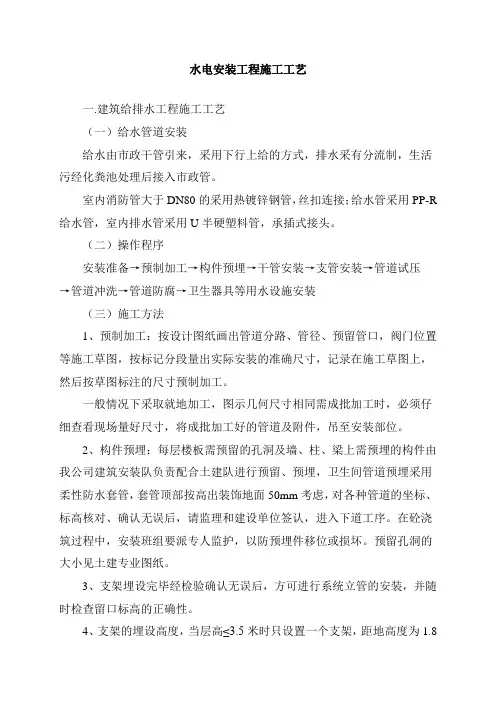

水电安装工程施工工艺一.建筑给排水工程施工工艺（一）给水管道安装给水由市政干管引来，采用下行上给的方式，排水采有分流制，生活污经化粪池处理后接入市政管。

室内消防管大于DN80的采用热镀锌钢管，丝扣连接；给水管采用PP-R 给水管，室内排水管采用U半硬塑料管，承插式接头。

（二）操作程序安装准备→预制加工→构件预埋→干管安装→支管安装→管道试压→管道冲洗→管道防腐→卫生器具等用水设施安装（三）施工方法1、预制加工：按设计图纸画出管道分路、管径、预留管口，阀门位置等施工草图，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图标注的尺寸预制加工。

一般情况下采取就地加工，图示几何尺寸相同需成批加工时，必须仔细查看现场量好尺寸，将成批加工好的管道及附件，吊至安装部位。

2、构件预埋：每层楼板需预留的孔洞及墙、柱、梁上需预埋的构件由我公司建筑安装队负责配合土建队进行预留、预埋，卫生间管道预埋采用柔性防水套管，套管顶部按高出装饰地面50mm考虑，对各种管道的坐标、标高核对、确认无误后，请监理和建设单位签认，进入下道工序。

在砼浇筑过程中，安装班组要派专人监护，以防预埋件移位或损坏。

预留孔洞的大小见土建专业图纸。

3、支架埋设完毕经检验确认无误后，方可进行系统立管的安装，并随时检查留口标高的正确性。

4、支架的埋设高度，当层高≤3.5米时只设置一个支架，距地高度为1.8米，当层高＞3.5米，≤5米时，设置2个支架，其下部支架距地1.8米，上部支架设置在1.8米至今米中间。

5、给水系统支管安装（1）埋地管道的安装，应根据要求进行管道放样，再开挖沟道，经计算后，挖好工作坑，按一定的坡度排好管道后作管道连接，在回填前，应作好记录及隐蔽签证。

给水引入管与污、废水排出管的水平距离不得小于1m，室内给水管与排水管平行敷设时，两管间距最小水平净距为150mm，且给水应敷在排水管正面。

（2）给水横管的安装，应有0.002-0.0025的坡度，坡向泄水装置，垂直管道安装，垂直度允许偏差每米不应大于2mm，全长5m以上允许偏差不应大于10mm。

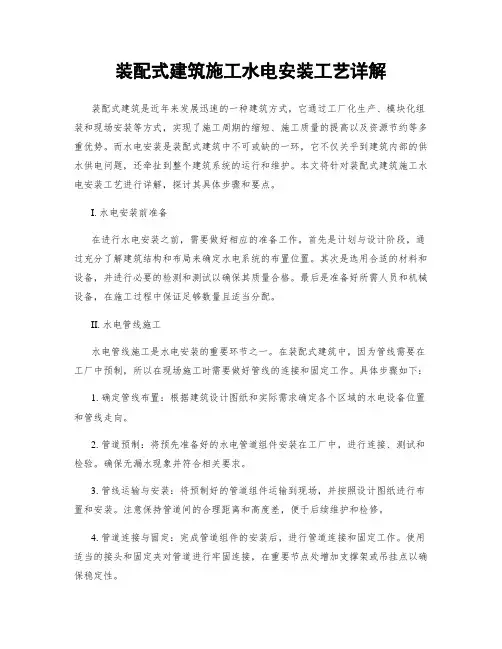

装配式建筑施工水电安装工艺详解装配式建筑是近年来发展迅速的一种建筑方式，它通过工厂化生产、模块化组装和现场安装等方式，实现了施工周期的缩短、施工质量的提高以及资源节约等多重优势。

而水电安装是装配式建筑中不可或缺的一环，它不仅关乎到建筑内部的供水供电问题，还牵扯到整个建筑系统的运行和维护。

本文将针对装配式建筑施工水电安装工艺进行详解，探讨其具体步骤和要点。

I. 水电安装前准备在进行水电安装之前，需要做好相应的准备工作。

首先是计划与设计阶段，通过充分了解建筑结构和布局来确定水电系统的布置位置。

其次是选用合适的材料和设备，并进行必要的检测和测试以确保其质量合格。

最后是准备好所需人员和机械设备，在施工过程中保证足够数量且适当分配。

II. 水电管线施工水电管线施工是水电安装的重要环节之一。

在装配式建筑中，因为管线需要在工厂中预制，所以在现场施工时需要做好管线的连接和固定工作。

具体步骤如下：1. 确定管线布置：根据建筑设计图纸和实际需求确定各个区域的水电设备位置和管线走向。

2. 管道预制：将预先准备好的水电管道组件安装在工厂中，进行连接、测试和检验。

确保无漏水现象并符合相关要求。

3. 管线运输与安装：将预制好的管道组件运输到现场，并按照设计图纸进行布置和安装。

注意保持管道间的合理距离和高度差，便于后续维护和检修。

4. 管道连接与固定：完成管道组件的安装后，进行管道连接和固定工作。

使用适当的接头和固定夹对管道进行牢固连接，在重要节点处增加支撑架或吊挂点以确保稳定性。

III. 水电设备安装除了管线施工外，水电安装还包括对水电设备的安装。

这些设备包括供水系统、给排水系统、动力系统等。

下面是具体步骤：1. 供水系统：首先根据设计图纸确定供水设备（如泵、水箱等）的位置并进行安装。

然后连接好供水管线，确保畅通无阻。

2. 给排水系统：根据设计要求确定给排水设备（如马桶、洗手池等）的位置，并进行安装。

接下来进行给排水管线的连接和测试工作，确保正常运行。

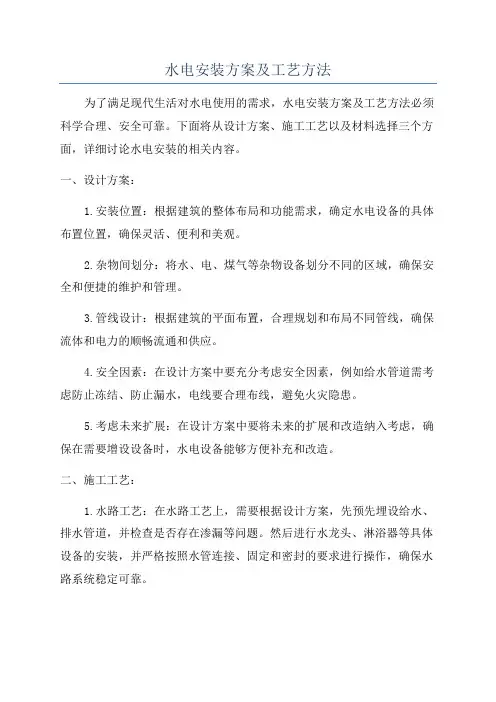

水电安装方案及工艺方法为了满足现代生活对水电使用的需求，水电安装方案及工艺方法必须科学合理、安全可靠。

下面将从设计方案、施工工艺以及材料选择三个方面，详细讨论水电安装的相关内容。

一、设计方案：1.安装位置：根据建筑的整体布局和功能需求，确定水电设备的具体布置位置，确保灵活、便利和美观。

2.杂物间划分：将水、电、煤气等杂物设备划分不同的区域，确保安全和便捷的维护和管理。

3.管线设计：根据建筑的平面布置，合理规划和布局不同管线，确保流体和电力的顺畅流通和供应。

4.安全因素：在设计方案中要充分考虑安全因素，例如给水管道需考虑防止冻结、防止漏水，电线要合理布线，避免火灾隐患。

5.考虑未来扩展：在设计方案中要将未来的扩展和改造纳入考虑，确保在需要增设设备时，水电设备能够方便补充和改造。

二、施工工艺：1.水路工艺：在水路工艺上，需要根据设计方案，先预先埋设给水、排水管道，并检查是否存在渗漏等问题。

然后进行水龙头、淋浴器等具体设备的安装，并严格按照水管连接、固定和密封的要求进行操作，确保水路系统稳定可靠。

2.电路工艺：电路的施工工艺需要严格遵循电工安装规范，根据设计方案进行电线预埋，安装电线和插座，并采取合理的线槽维护电线，以确保电路的可靠性和安全性。

3.杂物间工艺：在杂物间的施工中，按照设计方案进行杂物间划分和设备放置，并保证设备之间的隔离和通风等安全环境要求。

三、材料选择：1.管材：水路方面可以选择PVC管、PPR管等耐腐蚀、耐高温的材料，电路方面可选择优质的铜导线。

2.设备：选择安全可靠、品牌有保障的水龙头、淋浴器、插座等设备。

3.工具：选择质量好、适用性强的施工工具，以便进行施工和维修。

综上所述，水电安装方案及工艺方法在设计方案、施工工艺和材料选择等方面都需要充分考虑安全、可靠和可维护性。

只有合理规划和高质量的施工，才能确保水电设备的正常运行，为现代生活提供便利和舒适。

家装水电改造施工流程工艺家装的时候，水电改造可真是个大头事，听起来就让人觉得有点棘手。

可别担心，今天我就来给你聊聊这水电改造的流程，保证你听得轻松愉快，明白得透彻。

准备好了吗？那咱们就开始吧！1. 前期准备1.1 设计方案首先，咱得明确改造的方向。

是要重做水路，还是电路？还是两个都来？这就得好好琢磨琢磨。

比如，你是想把水管换成更耐用的材料，还是想把电路走得更安全？再说了，得考虑一下每个房间的用电需求，别到时候开个空调就跳闸，那就太尴尬了。

1.2 材料采购接下来就是采购材料。

水管、电线、开关、插座……这一大堆东西，别小看哦，质量可不能将就。

便宜货用着不放心，贵的也得量入为出。

听说过“便宜没好货”吧？这可是有道理的！去建材市场溜达溜达，看看各种材料，问问价格，摸摸手感，别怕麻烦，多比较几家。

2. 施工阶段2.1 水路改造施工开始前，先把老旧的水管清理干净，毕竟旧的不去新的不来。

然后，安装新的水管时，记得要做好标记，别让水管在墙里绕来绕去，像个迷路的小孩。

水管的连接处可要处理好，最好用点密封胶，免得漏水那是相当麻烦的事情。

2.2 电路改造电路这块儿，得更加小心翼翼。

首先，关掉总电源，确保安全，千万别冒失。

然后，根据设计图把电线埋到墙里，绝对不能马虎，稍有不慎就可能引发短路，得不偿失啊！再说了，插座的位置也得考虑周到，别到时候发现插座在墙角，根本插不上去，那可就哭笑不得了。

3. 验收与调试3.1 验收施工完成后，验收环节是个不能忽视的步骤。

水路改造后，记得开水龙头试试，看看有没有漏水的地方。

电路也得试电，确保每个插座都能正常使用。

别心急，慢慢检查，确认无误才行。

好比“细节决定成败”，这可是个真理。

3.2 收尾工作最后，施工现场的清理工作也得做。

乱七八糟的材料、工具都得收拾好，不能让工地像个战场似的。

搞得一团糟，不仅影响美观，还容易出事故。

等到一切都搞定后，别忘了给工人们点个赞，辛苦他们了，给个小红包啥的，增进感情嘛。

施工工艺一、电管敷设电管敷设的工艺流程:具体的质量要求:1。

每层电线管预埋必须与土建主体结构施工密切配合,现浇砼楼板内的在底层敷设电线管，待电管敷设结束后再扎面筋（上层筋)。

要求钢筋绑扎时分片、分块进行或在底板筋完工后留一段时间让安装人员敷设电管，最后同意扎面筋.2。

电管敷设在现浇砼内,不得刷漆，以保证现浇砼跟电管的结合度。

3.预埋灯盒时，一定要拉线，尺寸要准确。

4。

垂直砼墙面里的盒子预埋时要先了解将来地面找平采用何种材料和厚度，同一房间,过道要打水平线，防止拆模后预埋盒高低不一。

5.由砼墙至非砼墙内的或由砼地坪伸出与填充墙内管连接的管子敷设时，为了减少人员走动时的碰撞,应尽量缩短露出地坪的高度，一般控制在15cm左右，如是薄壁电管，应留丝头在外.6。

管子敷设后，为防止异物及砼进入管内，应及时用橡胶堵头封口，特别是朝天口一定要封堵严密.7。

进户电缆套管敷设时，管外皮应加上水环，两头要打喇叭口并坡向室外。

8.±0。

00以下预埋的穿电缆保护管均应采用厚壁电线管（也可用镀锌钢管或焊接钢管）。

9.管子进箱、盒要顺直，箱盒固定牢固,由于底层筋绑扎后要垫高（底层筋保护层），现浇砼楼板内电管进盒时一般做鸭脖形.10.配盒超过下列长度时，中间应加过线盒：45m无弯曲时；b.30m一个弯时;20m两个弯时；d.12m三个弯时。

11。

为了确保管路畅通,拆模后,管盒要及时清理，如有堵塞要及时清理或采取相应措施。

12。

所有管路敷设完毕，及时请甲方（现场监理）验收，并在〈隐蔽工程验收记录〉单上签字认可。

二、管内穿线工艺穿线工艺流程：具体的质量要求1.穿线前应清除管内积水，浮锈等杂物，一般从两端穿入钢丝，绑扎钢丝球，两人配合来回拉动,完后用气压泵吹出管内浮锈，吹入滑石粉.2。

内穿导线根数，必须符合设计要求，管内导线的总截面（含绝缘层）不应超过管子截面积的40%，导线在管内不得有接头和扭结，需接头时应在接线盒连接。

水电改造施工工艺（一）管道改造1、管道改造工艺流程：定位、划线→开槽→落料、敷设固定→增压试验→封墙→待油漆结束后，清理管道、安装水龙头及配件→作通水试验⑴定位、划线：是指对洁具、水槽等用水、用气设备的定位、以确定管道终端位置，并根据管道端口的位置在墙上、地上划出管道走向的线路。

⑵管道一般均采用暗敷形式、（燃气管道除外）划线后沿线开出管槽，管槽的宽深尺寸一般为管直径的1.5倍左右，原结构是浇铸墙体没有抹灰层时，管槽深度不得大于1cm，管槽内做防水。

保温墙开槽处用铁网弯出U字型嵌入进开槽处在用水泥砂浆在铁网表面抹出U型槽，槽内水泥48小时后内做防水。

⑶开槽后根据所需长度下料、管子的切割必须采用机械加工法进行。

敷设必须遵守“横平、竖直”的原则，墙管固定可采用钩钉固定，地管可采用水泥固定。

⑷增压试验。

⑸增压试验合格后对管槽用泥砂浆封平（略底于墙平面）。

⑹油漆工作结束后，拆除闷头、安装龙头、阀件及其他配件。

⑺作通水试验、检查龙头、阀件开启是否灵活、出水是否畅通、连接处是否渗漏。

2、给水管路安装工艺要求：⑴室内给水管路安装顺序：“先引入管、后干立管、先大径管后小径管、先地下、后地上”。

⑵给水管暗敷时尽量减少接头，如管道需穿越吊平顶不得有可拆接头。

⑶给水管安装要做到“横平、竖直”减少虚弯头，减少绕道走向。

⑷给水管通过房或厅至阳台，必须在可操作处安装截止阀以便切断。

⑸给水管安装不得靠近电源，发防渗漏造成电气短路。

⑹热水管的敷设要充分考虑到热冷缩而产生的温差奕力对管路的破坏性，可采用线补偿的方法加以克服。

⑺给水管不得从地板下敷设（特殊情况根据现场情况协调解决）。

3、排水管路安装工艺要求：⑴排水管在施工前应对原有的管道端口、地漏临时进行封堵以免杂物进入下水管道，排水管材料应采用硬质管材，严禁采用软管连接。

⑵排水管铺设在地面的横管必须有一定坡度，坡度大小视现场情况而定，洗涤水下水管不得和污水管（坑管）连接。

⑶二路不同高差的排水管不能并路连接，以防返水。
