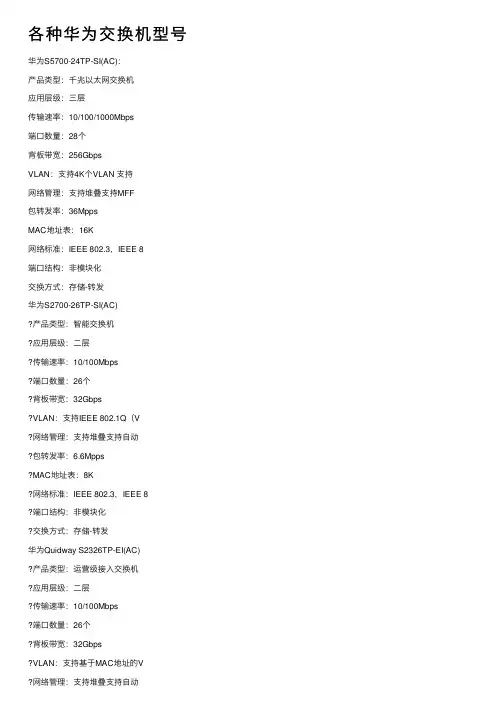

华为S5700-24TP-SI(AC)：
产品类型：千兆以太网交换机
应用层级：三层
传输速率：10/100/1000Mbps
端口数量：28个
背板带宽：256Gbps
VLAN：支持4K个VLAN 支持
网络管理：支持堆叠支持MFF
包转发率：36Mpps
MAC地址表：16K
网络标准：IEEE 802.3，IEEE 8
端口结构：非模块化
交换方式：存储-转发
华为S2700-26TP-SI(AC)
?产品类型：智能交换机
?应用层级：二层
?传输速率：10/100Mbps
?端口数量：26个
?背板带宽：32Gbps
?VLAN：支持IEEE 802.1Q（V
?网络管理：支持堆叠支持自动
?包转发率：6.6Mpps
?MAC地址表：8K
?网络标准：IEEE 802.3，IEEE 8
?端口结构：非模块化
?交换方式：存储-转发
华为Quidway S2326TP-EI(AC)
?产品类型：运营级接入交换机
?应用层级：二层
?传输速率：10/100Mbps
?端口数量：26个
?背板带宽：32Gbps
?VLAN：支持基于MAC地址的V
?网络管理：支持堆叠支持自动
?包转发率：6.6Mpps
?MAC地址表：8K
?网络标准：IEEE 802.3，IEEE 8
?端口结构：非模块化
?交换方式：存储-转发
华为S3700-28TP-SI(AC)
?产品类型：快速以太网交换机
?应用层级：三层
?传输速率：10/100Mbps
?端口数量：28
?背板带宽：64Gbps
?VLAN：支持4K个VLAN 支持
?网络管理：支持MFF 支持Telne
?包转发率：9.6Mpps
?MAC地址表：16K
?网络标准：IEEE 802.3，IEEE 8
?端口结构：非模块化
?交换方式：存储-转发
型号识别
LI(Lite software Image)表示设备为弱特性版本。
SI (Standard software Image)表示设备为标准版本，包含基础特性。
EI(Enhanced software Image)表示设备为增强版本，包含某些高级特性。
HI(Hyper software Image)表示设备为高级版本，包含某些更高级特性Z，表示没有上行接口；（新产品不允许此位）
G，表示上行GBIC接口；
P，表示上行SFP接口；
T，表示上行RJ45接口；
华为交换机
V，表示上行VDSL接口；
W，表示上行可配置WAN接口；
C，表示上行接口可选配；
M，表示上行接口为多模光口；
S，表示上行接口为单模光口；
F，表示下行接口为模板板，可插光接口板或电接口板。主要为兼容3526F，3526EF，3552F等老产品的命名。
当同时存在时，表示上行接口为多种接口类型复合
注：Combo端口不在命名中显示。(TP 代表COMBO口）
华为S5700系列：
10/100/1000Mbps、千兆以太网交换机、三层：
华为S5700-24TP-SI(AC)
华为S5700-48TP-SI(AC)
华为S5700-28C-EI
华为S5700-28C-EI-24S
华为S5700-52C-EI
华为S5700-52C-EI
华为S5700-28C-SI
华为S5700-24TP-SI(DC)
华为S5700-52C-SI
华为S5700-52C-PWR-EI
华为S5700-48TP-SI(DC)
华为S5700-28C-PWR-EI
华为S5700-24TP-PWR-SI
华为S5700-48TP-PWR-SI
二层、10/100Mbps、华为S2700系列：
华为S2700-26TP-SI(AC)
华为S2700-26TP-SI(AC)
华为S2700-26TP-EI(AC)
华为S2700-18TP-SI(AC)
华为S2700-9TP-SI(AC) ----（百兆以太网交换机）
华为S2700-26TP-PWR-EI(AC)
华为S2700-18TP-EI(AC)
华为S2700-26TP-EI(DC)
华为S2700-9TP-EI(AC)
华为S2700-9TP-PWR-EI(AC)
华为S2700-9TP-EI(DC)
华为Quidway S3300 系列全部配置运营级接入交换机三层10/100M MAC地址表16K
华为Quidway S3328TP-SI(AC)
华为Quidway S3352P-EI(AC)
华为Quidway S3328TP-EI(AC)
华为Quidway S3352P-SI(AC)
华为Quidway S3328TP-EI-24S(AC)
华为Quidway S3352P-EI-48S(AC)
华为Quidway S3352P-EI-24S(AC)
华为Quidway S3328TP-EI-24S(DC)
华为Quidway S3328TP-EI(DC)
华为Quidway S3352TP-PWR-EI
华为Quidway S3352P-EI-48S(DC)
华为Quidway S3328TP-PWR-EI
华为Quidway S3328TP-SI(DC)
华为Quidway S3352P-EI(DC)
华为Quidway S3352P-EI-24S(DC)
华为Quidway S3352P-SI(DC)
华为三层交换机配置步骤 1. 给交换机划分VLAN Vlan 是虚拟局域网的意思，它相当于一个局域网工作组。“ vlan 几”可以理解成编号为几的vlan ，比如vlan 2 就是编号为 2 的vlan ，只是一个编号而已，并不是说vlan 2 的网段一定要是 2 网段，vlan 2 的IP 地址是可以随便设置的。 下面我将三层交换机的第20个端口添加到vlan 10 里，步骤如下： A. 在交换机里添加VLAN 10 system-view （一般用缩写：sys ） [Quidway] vlan 10 （添加编号为10 的vlan ） [Quidway-vlan10] quit （一般缩写：q） B. 设置vlan 10 的IP地址为192.168.66.66 网关为255.255.255.0 [Quidway] interface vlanif 10 （interface 一般可以缩写为：int ；vlanif 也可以只写vlan ） [Quidway-vlanif10] ip address 192.168.66.66 255.255.255.0 （address 缩写add） [Quidway-vlanif10]quit C. 设定交换机上第20个端口模式为access （默认为trunk ，需在将端口划入VLAN前转为ACCES）S [Quidway] int gigabitethernet 0/0/20 （gigabitethernet ：千兆以太网口） [Quidway-GigabitEthernet0/0/20] port link-type access （port ：端口） [Quidway-GigabitEthernet0/0/20]quit D. 将第20个端口加入到vlan 10 里 [Quidway] vlan 10 [Quidway-vlan10] port gigabitethernet 0/0/20 （如果是多个连续端口，用XX to XX ） [Quidway-Vlan10] quit 这样就是成功的将交换机上的第20 个端口添加到了编号为10 的Vlan 里，划分VLAN就是这 4 个步骤， 2 个步骤设置vlan ，2 个步骤设置端口。现在可以用网线把交换机的第20 个端口和电脑网卡连接起来，设置网卡地址为192.168.66.XX ，网关为192.168.66.66 ，在CMD里ping192.168.66.66 可以ping 通。 2. 删除vlan A.在系统视图下，用“ undo int vlan 2 ”命令删除vlan 2 的3层口，这样vlan 2 就没有了，但是划分给vlan 2 的那些端口依然还处于vlan 2 里，这时可以将那些端口释放出来，让他们不再属于任何vlan B.在系统视图下，用“ undo vlan 2 ”命令删除2层口，这个命令可以释放那些原先划分给了vlan 2 的端口，现在它们不属于任何vlan 了。 当然，将交换机上的某个端口更换到某个vlan 里，是可以直接在vlan 视图里添加端口的。 注意：交换机上的某个端口被设置成了access 模式，且加入了一个vlan ，要想将这个端口的模式更改为trunk ，直接在端口视图里打上“ port link-type trunk ”是不行的，会出现Error: Please renew the default configurations. 这时需要先从VLAN里删除这个端口，也就是前面说的让这个端口不属于任何vlan ，才能将 这个端口设置为trunk 。 3. 通过端口进行限速 现在要对交换机上的第 2 个端口进行限速操作，让通过这个端口的下载速度不超过128KB/S 配置命令说明： Inbound：对入端口报文进行限速 Outbound：对出端口报文进行限速 sys [Quidway] int gigabitethernet 0/0/2 [Quidway-GigabitEthernet0/0/2] qos lr outbound cir 1024 cbs 204800 （1024代表1M的带宽，理论下载速度就是128KB/S,204800=1024*200 ，cbs 代表
华为交换机基本配置命令详解 1、配置文件相关命令 [Quidway]display current-configuration 显示当前生效的配置 [Quidway]display saved-configuration 显示flash中配置文件，即下次上电启动时所用的配置文件 reset saved-configuration 檫除旧的配置文件reboot 交换机重启 display version 显示系统版本信息 2、基本配置 [Quidway]super password 修改特权用户密码 [Quidway]sysname 交换机命名 [Quidway]interface ethernet 1/0/1 进入接口视图 [Quidway]interface vlan 1 进入接口视图 [Quidway-Vlan-interfacex]ip address 10.1.1.11 255.255.0.0 配置VLAN的IP地址 [Quidway]ip route-static 0.0.0.0 0.0.0.0 10.1.1.1 静态路由＝网关 3、telnet配置 [Quidway]user-interface vty 0 4 进入虚拟终端 [S3026-ui-vty0-4]authentication-mode password 设置口令模式 [S3026-ui-vty0-4]set authentication-mode password simple xmws123设置口令 [S3026-ui-vty0-4]user privilege level 3 用户级别 4、端口配置 [Quidway-Ethernet1/0/1]duplex {half|full|auto} 配置端口工作状态 [Quidway-Ethernet1/0/1]speed {10|100|auto} 配置端口工作速率 [Quidway-Ethernet1/0/1]flow-control 配置端口流控 [Quidway-Ethernet1/0/1]mdi {across|auto|normal} 配置端口平接扭接
端口限速基本配置1 端口绑定基本配置 ACL基本配置 密码恢复 三层交换配置 端口镜像配置 DHCP配置 配置文件管理 远程管理配置 STP配置 私有VLAN配置 端口trunk、hybrid应用配置 交换机配置（一）端口限速基本配置 华为3Com 2000_EI、S2000-SI、S3000-SI、S3026E、S3526E、S3528、S3552、S3900、S3050、S5012、S5024、S5600系列: 华为交换机端口限速 2000_EI系列以上的交换机都可以限速! 限速不同的交换机限速的方式不一样! 2000_EI直接在端口视图下面输入LINE-RATE 端口限速配置 1功能需求及组网说明 端口限速配置 『配置环境参数』 1. PC1和PC2的IP地址分别为 『组网需求』 1. 在SwitchA上配置端口限速，将PC1的下载速率限制在3Mbps，同时将PC1的上传速率限制在1Mbps 2数据配置步骤 『S2000EI系列交换机端口限速配置流程』 使用以太网物理端口下面的line-rate命令，来对该端口的出、入报文进行流量限速。【SwitchA相关配置】 1. 进入端口E0/1的配置视图 [SwitchA]interface Ethernet 0/1 2. 对端口E0/1的出方向报文进行流量限速，限制到3Mbps [SwitchA- Ethernet0/1]line-rate outbound 30 3. 对端口E0/1的入方向报文进行流量限速，限制到1Mbps [SwitchA- Ethernet0/1]line-rate inbound 16 【补充说明】 报文速率限制级别取值为1～127。如果速率限制级别取值在1～28范围内，则速率限制的粒度为64Kbps，这种情况下，当设置的级别为N，则端口上限制的速率大小为N*64K；如果速率限制级别取值在29～127范围内，则速率限制的粒度为1Mbps，这种情况下，当设置的级别为N，则端口上限制的速率大小为(N-27)*1Mbps。 此系列交换机的具体型号包括：S2008-EI、S2016-EI和S2403H-EI。 『S2000-SI和S3000-SI系列交换机端口限速配置流程』
华为交换机配置实用手册 实验一使用华为Quidway系列交换机简单组网1.1实验目的 1.掌握华为Quidway系列交换机上的基本配置命令； 2.掌握VLAN的原理和配置； 3.掌握端口聚合（Link Aggregation）的原理和配置； 4.掌握生成树协议（STP）的原理和配置； 5.掌握GVRP协议的原理和配置； 6.掌握三层交换机和访问控制列表（ACL）的原理和配置； 7.掌握如何从PC机或其他交换机远程配置某交换机。 1.2实验环境 Quidway S3026以太网交换机2台，Quidway S3526以太网交换机1台， PC机4台，标准网线6根 Quidway S3026软件版本：V100R002B01D011；Bootrom版本：V1.1 Quidway S3526软件版本：V100R001B02D006；Bootrom版本：V3.0 1.3实验组网图 在下面的每个练习中给出。 1.4实验步骤 1.4.1VLAN配置 首先依照下面的组网图将各实验设备相连，然后正确的配置各设备的IP地址。有两台Quidway S3026交换机和四台PC机。每台PC机的IP地址指定如下： PCA：10.1.1.1 PCB：10.1.2.1 PCC：10.1.1.2 PCD：10.1.2.2 掩码：255.255.255.0 请完成以下步骤： 1、如上图所示，配置四台PC机属于各自的VLAN。 2、将某些端口配置成trunk端口，并允许前面配置的所有VLAN通过。 3、测试同一VLAN中的PC机能否相互Ping通。 配置如下： SwitchA： SwitchA(config)#vlan 2//创建VLAN2 SwitchA(config-vlan2)#switchport ethernet0/9//将以太口9划入VLAN2 SwitchA(config-vlan2)#vlan3//创建VLAN3
华为交换机常用命令： 1、display current-configuration 显示当前配置 2、display interface GigabitEthernet 1/1/4 显示接口信息 3、display packet-filter interface GigabitEthernet 1/1/4 显示接口acl应用信息 4、display acl all 显示所有acl设置3900系列交换机 5、display acl config all 显示所有acl设置6500系列交换机 6、display arp 10.78.4.1 显示该ip地址的mac地址，所接交换机的端口位置 7、display cpu显示cpu信息 8、system-view 进入系统图（配置交换机），等于config t 命令 9、acl number 5000 在system-view命令后使用，进入acl配置状态 10、rule 0 deny 0806 ffff 24 0a4e0401 f 40 在上面的命令后使用，，acl 配置例子 11、rule 1 permit 0806 ffff 24 000fe218ded7 f 34 //在上面的命令后使用，acl配置例子 12、interface GigabitEthernet 1/0/9 //在system-view命令后使用，进入接口配置状态 13、[86ZX-S6503-GigabitEthernet1/0/9]qos //在上面的命令后使用，进入接口qos配置 14、[86ZX-S6503-qosb-GigabitEthernet1/0/9]packet-filter inbound user-group 5000 //在上面的命令后使用，在接口上应用进站的acl 15、[Build4-2_S3928TP-GigabitEthernet1/1/4]packet-filter outbound user-group 5001 //在接口上应用出站的acl 16、undo acl number 5000 //取消acl number 5000 的设置 17、ip route-static 0.0.0.0 0.0.0.0 10.78.1.1 preference 60 //设置路由 18、reset counters interface Ethernet 1/0/14 //重置接口信息 19、save //保存设置 20、quit //退出（此信息仅为分享之用，我们不排除对您并不适用的可能。另，如此信息侵犯您的权益，请告知我们，我们会及时删除） 华为路由器交换机配置命令：交换机命令 [Quidway]discur；显示当前配置 [Quidway]displaycurrent-configuration；显示当前配置 [Quidway]displayinterfaces；显示接口信息 [Quidway]displayvlanall；显示路由信息 [Quidway]displayversion；显示版本信息 [Quidway]superpassword；修改特权用户密码 [Quidway]sysname；交换机命名
华为交换机基本配置命令 一、单交换机VLAN划分 命令命令解释 system 进入系统视图 system-view 进入系统视图 quit 退到系统视图 undo vlan 20 删除vlan 20 sysname 交换机命名 disp vlan 显示vlan vlan 20 创建vlan(也可进入vlan 20) port e1/0/1toe1/0/5 把端口1-5放入VLAN 20 中 5700系列 单个端口放入VLAN [Huawei]intg0/0/1 [Huawei]port link-typeaccess（注：接口类型access，hybrid、trunk） [Huawei]port default vlan 10 批量端口放入VLAN [Huawei]port-group 1 [Huawei-port-group-1]group-member ethernet G0/0/1 to ethernet G0/0/20 [Huawei-port-group-1]port hybrid untagged vlan 3 删除group（组）vlan 200内的15端口 [Huawei]intg0/0/15 [Huawei-GigabitEthernet0/0/15]undo port hybrid untagged vlan 200 通过group端口限速设置 [Huawei]Port-group 2 [Huawei]group-member g0/0/2 to g0/0/23 [Huawei]qos lr outbound cir 2000 cbs 20000 disp vlan 20 显示vlan里的端口20 int e1/0/24 进入端口24 undo port e1/0/10 表示删除当前VLAN端口10 disp curr 显示当前配置 return 返回 Save 保存 info-center source DS channel 0 log state off trap state off通过关闭日志信息命令改变DS模块来实现（关闭配置后的确认信息显示） info-center source DS channel 0 log state on trap state on 通过打开日志信息命令改变DS模块来实现（打开配置后的确认信息显示）
华为H3C交换机路由器命名规则详解 一、接口命名规则 LI(Lite software Image)表示设备为弱特性版本。 SI(Standard software Image)表示设备为标准版本，包含基础特性。 EI(Enhanced software Image)表示设备为增强版本，包含某些高级特性。 HI(Hyper software Image)表示设备为高级版本，包含某些更高级特性 Z，表示没有上行接口；（新产品不允许此位） G，表示上行GBIC接口； P，表示上行SFP接口； T，表示上行RJ45接口； V，表示上行VDSL接口； W，表示上行可配置WAN接口； C，表示上行接口可选配； M，表示上行接口为多模光口； S，表示上行接口为单模光口； F，表示下行接口为模板板，可插光接口板或电接口板。主要为兼容3526F，3526EF，3552F等老产品的命名。 当同时存在时，表示上行接口为多种接口类型复合 注：Combo端口不在命名中显示。 二、性能命名规则 Quidway SA1A2A3A4A5－A6【A7A8】【/A9A10A11】－【A12A13】－【A14 A15A16】－【A17A18】 A1表示产品系列，主要标示上行端口的最大接口速率：
A1为1—盒式10/100M交换机，上行最高到100M，无管理； A1为2—盒式10/100M交换机，上行最高到100M，有管理； A1为3—盒式10/100/1000M交换机，上行最高到1000M； A1为5—盒式GE/10GE交换机，上行最高到10GE； A2标示所支持的IP层： A2为0—纯L2交换机，目前为0，根据产品的更新换代，可以更改为1、2、3、4； A2为5—L2/L3交换机，目前为5，根据产品的更新换代，可以更改为6、7、8、9； A3A4两位数字与产品的端口数相关，根据端口总数确定产品系列： A3A4为08—表示下行端口为8个，上行端口为0、1、2个； A3A4为12—表示下行端口为12个，上行端口为0、1、2个； A5用来区分固定上行口的不同种类，可以标识接口类型、能否堆叠等特性，缺省表示不带上行口： A5为Z—表示没有上行接口； A5为G—表示上行GBIC接口； A5为P—表示上行SFP接口； A5为T—表示上行RJ45接口； A5为V—表示上行VDSL接口； A5为X—表示上行XPACK(10GE LAN)接口； A5为W—表示上行可配置WAN接口； A5为C—表示上行接口可选配； A5为M—表示上行接口为多模光口； A5为S—表示上行接口为单模光口；
华为的交换机基本配置命令很多，在此，yjbys小编为大家带来的是最新交换机的配置命令，希望对同学们考试有帮助! 1、配置文件相关命令 [Quidway]display current-configuration 显示当前生效的配置 [Quidway]display saved-configuration 显示flash中配置文件，即下次上电启动时所用的配置文件 reset saved-configuration 檫除旧的配置文件 reboot 交换机重启 display version 显示系统版本信息 2、基本配置 [Quidway]super password 修改特权用户密码 [Quidway]sysname 交换机命名 [Quidway]interface ethernet 1/0/1 进入接口视图 [Quidway]interface vlan 1 进入接口视图 [Quidway-Vlan-interfacex]ip address 10.1.1.11 255.255.0.0 配置VLAN的IP地址 [Quidway]ip route-static 0.0.0.0 0.0.0.0 10.1.1.1 静态路由=网关 3、telnet配置 [Quidway]user-interface vty 0 4 进入虚拟终端 [S3026-ui-vty0-4]authentication-mode password 设置口令模式 [S3026-ui-vty0-4]set authentication-mode password simple xmws123 设置口令 [S3026-ui-vty0-4]user privilege level 3 用户级别 4、端口配置 [Quidway-Ethernet1/0/1]duplex {half|full|auto} 配置端口工作状态 [Quidway-Ethernet1/0/1]speed {10|100|auto} 配置端口工作速率 [Quidway-Ethernet1/0/1]flow-control 配置端口流控 [Quidway-Ethernet1/0/1]mdi {across|auto|normal} 配置端口平接扭接 [Quidway-Ethernet1/0/1]port link-type {trunk|access|hybrid} 设置端口工作模式 [Quidway-Ethernet1/0/1]undo shutdown 激活端口 [Quidway-Ethernet1/0/2]quit 退出系统视图 5、链路聚合配置
华为新型交换机编号含义 我们都知道，华为是以通信产品起家的，所以华为交换机、路由器、防火墙等网络通信产品在全球都处于领先地位，而华为交换机的型号及类别各不同，比如LI、SI、EI、HI等型号，它们各代表什么意思？又有什么区别呢？ LI(Lite software Image)：表示设备为弱特性版本。 SI (Standard software Image)：表示设备为标准版本，包含基础特性。 EI(Enhanced software Image)：表示设备为增强版本，包含某些高级特性。 HI(Hyper software Image)：表示设备为高级版本，包含某些更高级特性。 后缀的含义： C：模块式 F：全光口 R：冗余（SOHO级别产品中后缀R代表机架式交换机） Z：表示没有上行接口；（新产品不允许此位） G：表示上行GBIC接口； P：表示上行SFP模块； T：表示上行RJ45接口； V：表示上行VDSL接口； W：表示上行可配置WAN接口；
C：表示上行接口可选配； M：支持MCE功能； S：表示上行接口为单模光口； HI：旗舰型 EI：增强型 SI：标准型 TP：支持Combo端口； x：上行口为固定万兆 G：千兆网络接口； PWR：远程供电 DC：直流供电 AC：交流供电 V：VLAN划分（SOHO产品） E：增强型（SOHO产品），E前缀表示教育网专供交换机H：增强型（SOHO） F，表示下行接口为模板，可插光接口板或电接口板。 当同时存在时，表示上行接口为多种接口类型复合。 下面就以华为S2700-26TP-PWR-EI交换机为例： S2700：是S2700系列企业交换机，代表品牌型号；26TP：支持26个Combo端口； PWR：代表此款交换机支持远程供电； EI：表示此交换机为增强型；
