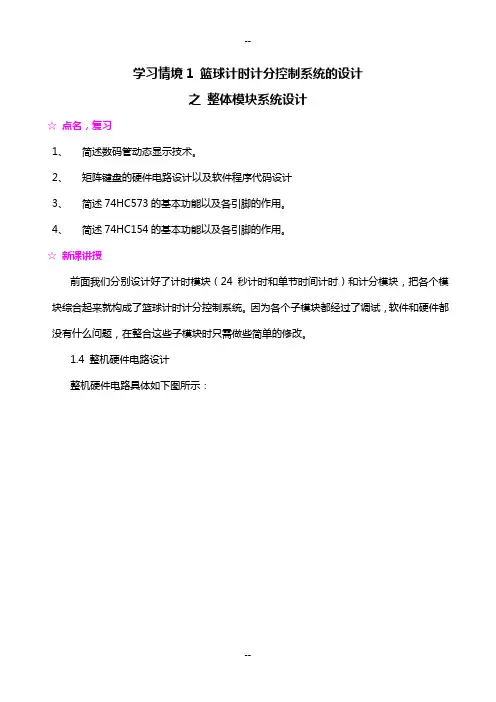

学习情境1 篮球计时计分控制系统的设计之整体模块系统设计☆点名，复习1、简述数码管动态显示技术。
2、矩阵键盘的硬件电路设计以及软件程序代码设计3、简述74HC573的基本功能以及各引脚的作用。
4、简述74HC154的基本功能以及各引脚的作用。
☆新课讲授前面我们分别设计好了计时模块（24秒计时和单节时间计时）和计分模块，把各个模块综合起来就构成了篮球计时计分控制系统。
因为各个子模块都经过了调试，软件和硬件都没有什么问题，在整合这些子模块时只需做些简单的修改。
1.4 整机硬件电路设计整机硬件电路具体如下图所示：1.5 整机软件设计（完整C程序代码）#include<reg51.h>#define uchar unsigned char#define uint unsigned int/*--------数码管显示代码--------*/ucharcodeshuma[]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90,0x88,0x83, 0xC6,0xA1,0x86,0x8E,0xBF,0xFF}; //共阳//ucharcodeshuma[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0x40}; //共阴uchar Attack_time,Temp,m_count;uchar part; //定义第几节的变量。
第1，2，3，4节uchar Key_Num=16, Pro_Key_Num=9;uint count1,count2,t_count; //时间全局变量，count1,count2用于在中断函数中记录中、//断次数sbit attack_begin=P3^0; // 24秒进攻开始按键K1sbit attack_pause=P3^1; // 24秒进攻暂停按键K2int Game_time1,Game_time2; //定义每节时间的分钟和秒钟的时间变量sbit key_start=P3^2; // 比赛开始按键sbit item_dec=P3^3; // 比赛减分按键sbit item_add=P3^4; // 设置比赛为第1，2，3，4节，篮球比赛有4节，每节12分钟bit flag,flag1,first_end; // 定义1秒的标志位，flag,flag1分别用于表示T0和T1定//时器产生了1秒的时间bit game_over,OR_ZERO,k1,k2,k3,k4,l,p,h; // 定义一些标志位uchar Temp_attack_time,dis_time1,dis_time2;uint attack_sec_shi; // 进攻秒十位uint attack_sec_ge; // 进攻秒个位uint game_point1,game_point2; //比赛比分变量uint Tgame_sec_ge; // 单节比赛时间秒钟个位uint Tgame_sec_shi; // 单节比赛时间秒钟十位uint Tgame_min_ge; // 单节比赛时间分钟个位uint Tgame_min_shi; // 单节比赛时间分钟十位/*--------子程序声明--------*/void delay(uint K); //延时子程序void Display(); // 显示子程序void Attack_key_event(); //进攻24秒子程序void Pause_key_event(); // 暂停子程序void Initialization(); //初始化子程序void Game_start(); //单节比赛启动子程序，K3按键处理子程序void Increase_part(); //单节自加子程序，每节结束时，单节变量part自动加1 void Key_Scan() ; // 矩阵键盘扫描子程序void Add_point(); // 加分按键处理子程序void Dec_point(); //减分按键处理子程序//*--------主程序--------*/void main(void){Initialization();//P2=0xff;while(1){Display(); // 显示子程序Game_start(); //篮球比赛开始子程序Attack_key_event(); //24秒进攻开始子程序Pause_key_event(); // 暂停子程序Increase_part(); // 比赛每节自加处理子程序//Key_Scan(); // 矩阵键盘扫描子程序Add_point(); // 加分按键处理子程序Dec_point(); //减分按键处理子程序}}/*--------T0中断服务程序--------*/void T0_int()interrupt 1 // 使用定时器T0,方式1，定时1s{TH0 = -50000/256; // 设置定时器初值（定时50ms）TL0 = -50000%256;count1++;if(count1==10) // 循环20次{count1=0;flag=1;}}/*--------T1中断服务程序--------*/void T1_int()interrupt 3 // 使用定时器T1,方式1，定时1s{TH1 = -50000/256; // 设置定时器初值（定时50ms）TL1 = -50000%256;count2++;if(count2==10) // 循环20次{count2=0;flag1=1;}}/*--------延时子程序--------*/void delay(uint K){uint i,j;for(i=K;i>0;i--)for(j=120;j>0;j--);}/*---------24秒进攻按键（attack_begin，k1按键P3.0口）处理子程序--------*/ void Attack_key_event(){if(attack_begin==0) //判断进攻按键是否按下{delay(15);} //按键消抖if(attack_begin==0) //再次判断暂停健是否按下。
