轮速和减速度传感器

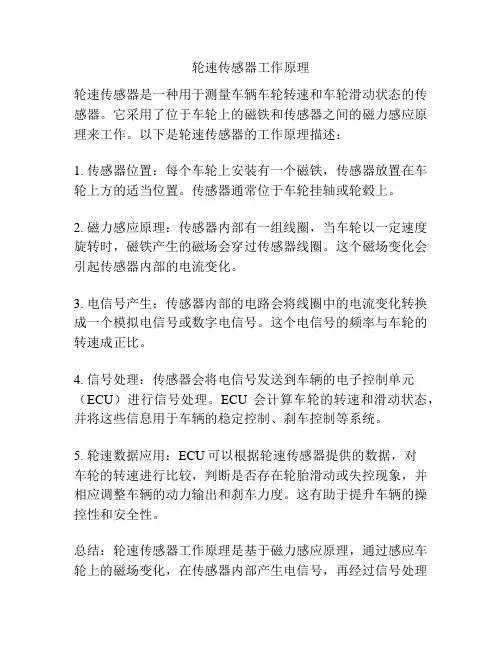

轮速传感器工作原理
轮速传感器是一种用于测量车辆车轮转速和车轮滑动状态的传感器。

它采用了位于车轮上的磁铁和传感器之间的磁力感应原理来工作。

以下是轮速传感器的工作原理描述：
1. 传感器位置：每个车轮上安装有一个磁铁，传感器放置在车轮上方的适当位置。

传感器通常位于车轮挂轴或轮毂上。

2. 磁力感应原理：传感器内部有一组线圈，当车轮以一定速度旋转时，磁铁产生的磁场会穿过传感器线圈。

这个磁场变化会引起传感器内部的电流变化。

3. 电信号产生：传感器内部的电路会将线圈中的电流变化转换成一个模拟电信号或数字电信号。

这个电信号的频率与车轮的转速成正比。

4. 信号处理：传感器会将电信号发送到车辆的电子控制单元（ECU）进行信号处理。

ECU会计算车轮的转速和滑动状态，并将这些信息用于车辆的稳定控制、刹车控制等系统。

5. 轮速数据应用：ECU可以根据轮速传感器提供的数据，对
车轮的转速进行比较，判断是否存在轮胎滑动或失控现象，并相应调整车辆的动力输出和刹车力度。

这有助于提升车辆的操控性和安全性。

总结：轮速传感器工作原理是基于磁力感应原理，通过感应车轮上的磁场变化，在传感器内部产生电信号，再经过信号处理
后，提供车轮转速和滑动状态的数据给车辆的电子控制单元，以实现对车辆的稳定控制和刹车控制。

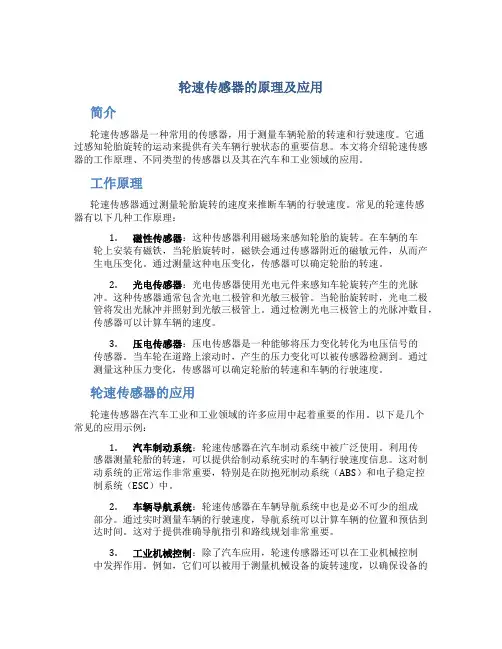

轮速传感器的原理及应用简介轮速传感器是一种常用的传感器，用于测量车辆轮胎的转速和行驶速度。

它通过感知轮胎旋转的运动来提供有关车辆行驶状态的重要信息。

本文将介绍轮速传感器的工作原理、不同类型的传感器以及其在汽车和工业领域的应用。

工作原理轮速传感器通过测量轮胎旋转的速度来推断车辆的行驶速度。

常见的轮速传感器有以下几种工作原理：1.磁性传感器：这种传感器利用磁场来感知轮胎的旋转。

在车辆的车轮上安装有磁铁，当轮胎旋转时，磁铁会通过传感器附近的磁敏元件，从而产生电压变化。

通过测量这种电压变化，传感器可以确定轮胎的转速。

2.光电传感器：光电传感器使用光电元件来感知车轮旋转产生的光脉冲。

这种传感器通常包含光电二极管和光敏三极管。

当轮胎旋转时，光电二极管将发出光脉冲并照射到光敏三极管上。

通过检测光电三极管上的光脉冲数目，传感器可以计算车辆的速度。

3.压电传感器：压电传感器是一种能够将压力变化转化为电压信号的传感器。

当车轮在道路上滚动时，产生的压力变化可以被传感器检测到。

通过测量这种压力变化，传感器可以确定轮胎的转速和车辆的行驶速度。

轮速传感器的应用轮速传感器在汽车工业和工业领域的许多应用中起着重要的作用。

以下是几个常见的应用示例：1.汽车制动系统：轮速传感器在汽车制动系统中被广泛使用。

利用传感器测量轮胎的转速，可以提供给制动系统实时的车辆行驶速度信息。

这对制动系统的正常运作非常重要，特别是在防抱死制动系统（ABS）和电子稳定控制系统（ESC）中。

2.车辆导航系统：轮速传感器在车辆导航系统中也是必不可少的组成部分。

通过实时测量车辆的行驶速度，导航系统可以计算车辆的位置和预估到达时间。

这对于提供准确导航指引和路线规划非常重要。

3.工业机械控制：除了汽车应用，轮速传感器还可以在工业机械控制中发挥作用。

例如，它们可以被用于测量机械设备的旋转速度，以确保设备的正常运行。

此外，它们还可以用于控制机械设备的行进速度，并提供实时反馈以实现精确控制。

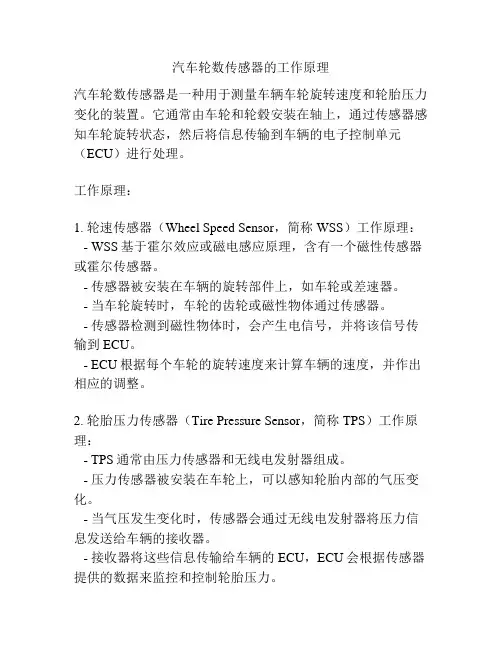

汽车轮数传感器的工作原理
汽车轮数传感器是一种用于测量车辆车轮旋转速度和轮胎压力变化的装置。

它通常由车轮和轮毂安装在轴上，通过传感器感知车轮旋转状态，然后将信息传输到车辆的电子控制单元（ECU）进行处理。

工作原理：
1. 轮速传感器（Wheel Speed Sensor，简称WSS）工作原理： - WSS基于霍尔效应或磁电感应原理，含有一个磁性传感器或霍尔传感器。

- 传感器被安装在车辆的旋转部件上，如车轮或差速器。

- 当车轮旋转时，车轮的齿轮或磁性物体通过传感器。

- 传感器检测到磁性物体时，会产生电信号，并将该信号传输到ECU。

- ECU根据每个车轮的旋转速度来计算车辆的速度，并作出相应的调整。

2. 轮胎压力传感器（Tire Pressure Sensor，简称TPS）工作原理：
- TPS通常由压力传感器和无线电发射器组成。

- 压力传感器被安装在车轮上，可以感知轮胎内部的气压变化。

- 当气压发生变化时，传感器会通过无线电发射器将压力信息发送给车辆的接收器。

- 接收器将这些信息传输给车辆的ECU，ECU会根据传感器提供的数据来监控和控制轮胎压力。

通过测量车轮旋转速度和轮胎压力的变化，车辆可以在驾驶过程中及时获得必要的信息来调整车辆的控制，提高行驶安全性和驾驶体验。

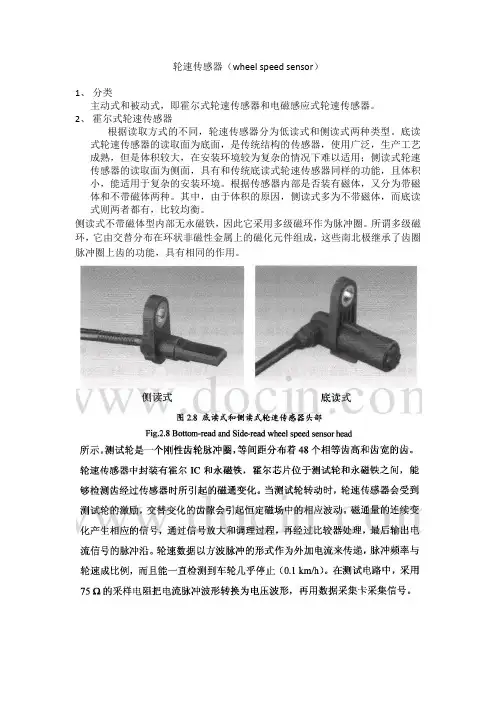

轮速传感器（wheel speed sensor）1、分类主动式和被动式，即霍尔式轮速传感器和电磁感应式轮速传感器。

2、霍尔式轮速传感器根据读取方式的不同，轮速传感器分为低读式和侧读式两种类型。

底读式轮速传感器的读取面为底面，是传统结构的传感器，使用广泛，生产工艺成熟，但是体积较大，在安装环境较为复杂的情况下难以适用；侧读式轮速传感器的读取面为侧面，具有和传统底读式轮速传感器同样的功能，且体积小，能适用于复杂的安装环境。

根据传感器内部是否装有磁体，又分为带磁体和不带磁体两种。

其中，由于体积的原因，侧读式多为不带磁体，而底读式则两者都有，比较均衡。

侧读式不带磁体型内部无永磁铁，因此它采用多级磁环作为脉冲圈。

所谓多级磁环，它由交替分布在环状非磁性金属上的磁化元件组成，这些南北极继承了齿圈脉冲圈上齿的功能，具有相同的作用。

ABS轮速传感器检测ABS防抱死制动系统各元件安装置如图1所示。

图1 ABS／TCS电控系统各元件安装位置①拆下车轮，检查轮速传感器的安装情况，并清洁传感器感应端子，必要时应进行调整安装，使其工作正常。

②检查传感器和转子之间的间隙应为～，如图2所示。

③拆下传感器插头，检查传感器电阻，应为～Ω，否则，应更换轮速传感器。

④检查信号电压。

举升车轮，使四轮悬空，拆下ABS传感器插头。

以每秒转一圈的速度转动转子，检查输出信号电压，应在0. 25～1. 2V（AC）之间，否则，应更换ABS轮速传感器。

⑤检查信号波形。

旋转车轮，用示波器检查传感器输出信号波形，如图3所示，若波形与图3不符，则应更换传感器。

图2 ABS轮速传感器间隙检查图3 ABS轮速传感器波形检查。

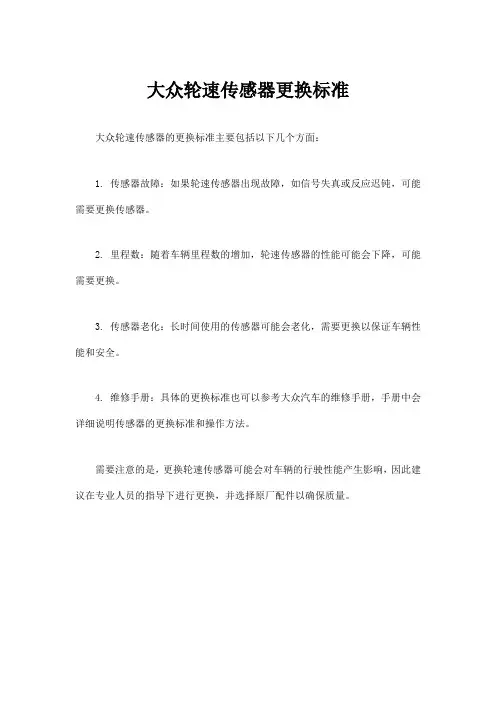

大众轮速传感器更换标准
大众轮速传感器的更换标准主要包括以下几个方面：
1. 传感器故障：如果轮速传感器出现故障，如信号失真或反应迟钝，可能需要更换传感器。

2. 里程数：随着车辆里程数的增加，轮速传感器的性能可能会下降，可能需要更换。

3. 传感器老化：长时间使用的传感器可能会老化，需要更换以保证车辆性能和安全。

4. 维修手册：具体的更换标准也可以参考大众汽车的维修手册，手册中会详细说明传感器的更换标准和操作方法。

需要注意的是，更换轮速传感器可能会对车辆的行驶性能产生影响，因此建议在专业人员的指导下进行更换，并选择原厂配件以确保质量。

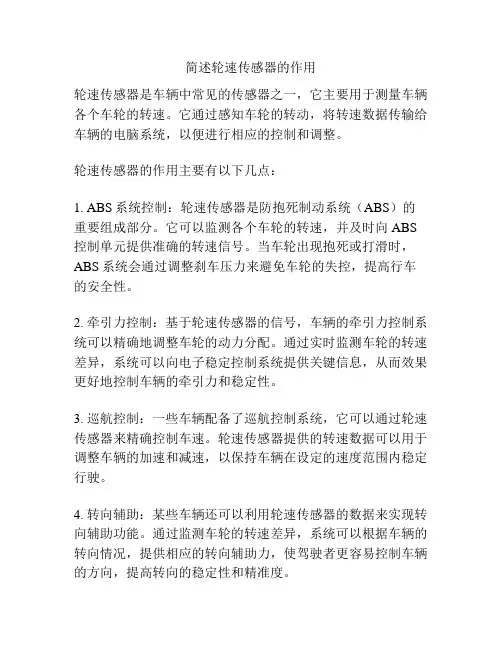

简述轮速传感器的作用
轮速传感器是车辆中常见的传感器之一，它主要用于测量车辆各个车轮的转速。

它通过感知车轮的转动，将转速数据传输给车辆的电脑系统，以便进行相应的控制和调整。

轮速传感器的作用主要有以下几点：
1. ABS系统控制：轮速传感器是防抱死制动系统（ABS）的重要组成部分。

它可以监测各个车轮的转速，并及时向ABS 控制单元提供准确的转速信号。

当车轮出现抱死或打滑时，ABS系统会通过调整刹车压力来避免车轮的失控，提高行车的安全性。

2. 牵引力控制：基于轮速传感器的信号，车辆的牵引力控制系统可以精确地调整车轮的动力分配。

通过实时监测车轮的转速差异，系统可以向电子稳定控制系统提供关键信息，从而效果更好地控制车辆的牵引力和稳定性。

3. 巡航控制：一些车辆配备了巡航控制系统，它可以通过轮速传感器来精确控制车速。

轮速传感器提供的转速数据可以用于调整车辆的加速和减速，以保持车辆在设定的速度范围内稳定行驶。

4. 转向辅助：某些车辆还可以利用轮速传感器的数据来实现转向辅助功能。

通过监测车轮的转速差异，系统可以根据车辆的转向情况，提供相应的转向辅助力，使驾驶者更容易控制车辆的方向，提高转向的稳定性和精准度。

总之，轮速传感器在车辆中起着重要的作用。

通过监测车轮的转速，它能够提供关键的数据信息，用于ABS系统的控制、牵引力的调整、巡航控制和转向辅助等功能，提高整个车辆系统的安全性、稳定性和驾驶体验。

轮速传感器的工作原理
轮速传感器是一种用来测量车辆轮胎旋转速度的装置，它通过感知轮胎和车轮之间的相对运动，来计算车辆的速度和方向。

其工作原理可以分为两种类型：磁电式和霍尔式。

磁电式轮速传感器是通过感应磁场来测量车轮的旋转速度。

该传感器由一对磁铁和一对线圈组成，磁铁被安装在车轮上，线圈被安装在车辆的底盘上。

当车轮旋转时，磁铁会产生一个磁场，这个磁场会经过线圈，从而在线圈中感应出电压。

电压的大小与车轮的旋转速度成正比。

因此，通过测量线圈中的电压，可以确定车轮的旋转速度。

霍尔式轮速传感器则是通过检测车轮和传感器之间的磁场变化
来测量车轮的旋转速度。

该传感器由一个霍尔元件和一个磁铁组成。

当车轮旋转时，磁铁会在传感器周围产生一个磁场，这个磁场会引起霍尔元件中的电流变化。

电流的变化与车轮的旋转速度成正比。

因此，通过测量电流的变化，可以确定车轮的旋转速度。

总的来说，轮速传感器的工作原理都是基于磁场感应或磁场变化的原理。

不同的传感器可能具有不同的工作原理，但其测量车轮旋转速度的核心原理是相似的。

- 1 -。

2016/5/26汽车构造与修理速度与减速度传感器| 汽车电器教研室速度与减速度传感器➢减速度传感器减速度传感器又称为加速度传感器，减速度传感器有光电式、水银式、差动变压器式和半导体式等等。

安装位置依车而异，有的安装在行李舱内（如丰田赛利卡和佳美），有的安装在发动机舱内。

作用：检测汽车的减速度大小，并转换为电信号输入ABS ECU，以便判别路面状况并采取相应的控制方式。

汽车在高附着系数路面上制动时，减速度很大；汽车在低附着系数路面上制动时，减速度很小，ABS ECU根据减速度传感器信号即可判断路面状况。

➢光电式减速度传感器光电式减速度传感器由两只发光二极管LED、两只光电三极管、一块遮光板和信号处理电路等组成。

光电式减速度传感器工作原理；光电管是把光能变成电能的器件，内部装有能够产生光电效应的电极，受到光线照射就会向外发射电子。

广泛用于无线电传真、自动控制和电影领域。

光电效应是指某些物质因受到光的照射而发出电子的现象。

光电管有光电二极管和光电三极管两种。

光电式减速度传感器遮光板的作用是透光或遮光。

当遮光板上的开口位于发光二（光电式减速度传感器工作原极管与光电三极管之间时，发光二极管发出的光线能够照射到光电三极管上，使光电三极管导通。

当遮光板上的齿扇位于发光二极管与光电三极管之间时，发光二极管发出的光线被遮光板上的齿扇挡住而不能照射到光电三极管。

➢光电式减速度传感器遮光板的位置状态汽车匀速行驶时，遮光板静止不动，传感器无信号输出。

当汽车减速时，遮光板沿汽车纵向摆动。

减速度大小不同，遮光板摆动角度就不同，两只光电三极管“导通”与“截止”状态也就不相同。

减速度越大，遮光板摆动角度越大。

根据两只光电三极管的输出信号，就可将汽车减速度区分为四个等级，如表1-2所示。

ABS ECU接收到传感器信号后，就可判定出路面状况，从而采取相应的控制措施。

➢减速度速率的等级：减速度率等级：No.1 三极管、低减速率1：导通、低减速率2：截止、中等减速率：截止高等速率：导通减速度率等级：No.2 三极管、低减速率1：导通、低减速率2：导通、中等减速率：截止高等速率：导通➢水银式减速度传感器结构与原理水银式减速度传感器的结构由玻璃管和水银组成。

交通科技与管理85技术与应用1　ABS主要的系统结构及工作原理1.1　轮速传感器轮速传感器是用来检测车轮的转速，将电压信号传递给ABS ECU计算得出加速度对比来进行制动力调节。

主要有电磁感应式和霍尔式传感器两种，都是由传感器头与信号齿轮组合而成，信号齿轮在磁场中旋转时，齿顶与齿隙交替通过磁场时引起磁通量变化，从而在传感器头上产生电压信号。

1.2　减速度传感器部分车型，还装有减速度传感器。

G传感器有差动变压式、光电式等。

差动变压式：汽车行驶时，铁心位于线圈的中部；当汽车制动减速时，由于惯性作用铁心将会向前移，输出的信号就会发生变化。

光电式：汽车匀速行驶时，透光板处于静止状态。

当汽车制动时，透光板会因惯性摆动。

减速度越大透光板摆动幅度越大，输出的信号传输给ABS ECU，从而感知路面附着系数情况。

1.3　ABS泵总成系统ABS泵总成系统一般安装固定在发动机舱里面，由制动电控模块（ABS ECU）、液力控制单元（HCU）和ABS泵组合而成。

液力控制单元内设置能独立控制每个车轮制动压力的电磁阀，ABS ECU通过收集各种信号进行运算对比控制电磁阀，通过电磁阀调节制动器制动力。

在防抱死工作循环中，ABS泵从储液罐中泵出制动液，提供控制液压，但驱动制动分泵的压力来源仍然是制动总泵。

2　ABS的检修2.1　初步检查当ABS警告灯点亮或感觉到系统工作出现异常时，首先采用初步的检查方法，其具体检查步骤如下：检查驻车制动或驻车系统是否故障；制动液液面是否在储液罐上规定的刻度范围内；检查制动主缸、轮缸和制动油路等接头处是否有渗漏；测量蓄电池电压是否充足；ABS保险丝和继电器是否损坏，插接是否牢固或锈蚀；检查ABS ECU插头和轮速传感器插接器是否连接牢固可靠，以及搭铁情况；制动液液面开关插头是否插接牢固可靠、导线是否有破损和短路。

若这些检查还是检测不出，则要读取故障码，进行更深入的检测维修。

2.2　提取故障码使用故障诊断仪读取故障码-记录故障码-清除故障码-进行试车。
