霍尔效应转速传感器和电磁式转速传感器的区别讲解学习

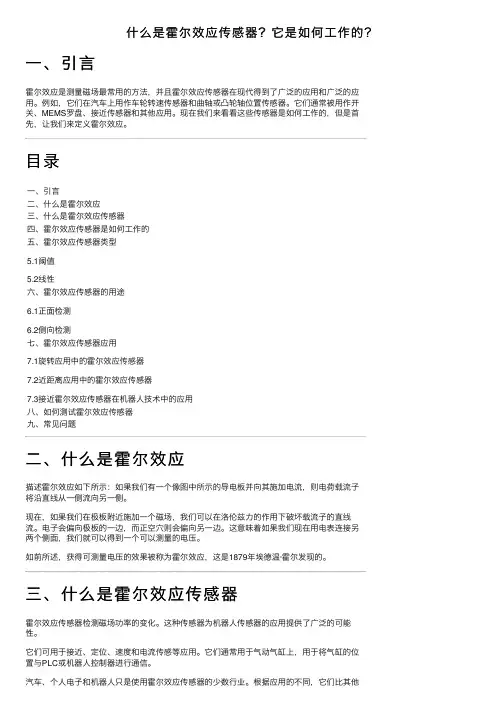

什么是霍尔效应传感器？它是如何⼯作的？⼀、引⾔霍尔效应是测量磁场最常⽤的⽅法，并且霍尔效应传感器在现代得到了⼴泛的应⽤和⼴泛的应⽤。

例如，它们在汽车上⽤作车轮转速传感器和曲轴或凸轮轴位置传感器。

它们通常被⽤作开关、MEMS罗盘、接近传感器和其他应⽤。

现在我们来看看这些传感器是如何⼯作的，但是⾸先，让我们来定义霍尔效应。

⽬录⼀、引⾔⼆、什么是霍尔效应三、什么是霍尔效应传感器四、霍尔效应传感器是如何⼯作的五、霍尔效应传感器类型5.1阈值5.2线性六、霍尔效应传感器的⽤途6.1正⾯检测6.2侧向检测七、霍尔效应传感器应⽤7.1旋转应⽤中的霍尔效应传感器7.2近距离应⽤中的霍尔效应传感器7.3接近霍尔效应传感器在机器⼈技术中的应⽤⼋、如何测试霍尔效应传感器九、常见问题⼆、什么是霍尔效应描述霍尔效应如下所⽰：如果我们有⼀个像图中所⽰的导电板并向其施加电流，则电荷载流⼦将沿直线从⼀侧流向另⼀侧。

现在，如果我们在极板附近施加⼀个磁场，我们可以在洛伦兹⼒的作⽤下破坏载流⼦的直线流。

电⼦会偏向极板的⼀边，⽽正空⽳则会偏向另⼀边。

这意味着如果我们现在⽤电表连接另两个侧⾯，我们就可以得到⼀个可以测量的电压。

如前所述，获得可测量电压的效果被称为霍尔效应，这是1879年埃德温·霍尔发现的。

三、什么是霍尔效应传感器霍尔效应传感器检测磁场功率的变化。

这种传感器为机器⼈传感器的应⽤提供了⼴泛的可能性。

它们可⽤于接近、定位、速度和电流传感等应⽤。

它们通常⽤于⽓动⽓缸上，⽤于将⽓缸的位置与PLC或机器⼈控制器进⾏通信。

汽车、个⼈电⼦和机器⼈只是使⽤霍尔效应传感器的少数⾏业。

根据应⽤的不同，它们⽐其他传感器有⼀些优势。

它们被完全包裹起来，因为它们在磁场中⼯作，使它们不易受到肮脏或潮湿环境的损害。

它们⽐机械系统在⼤量循环后磨损或倾斜读数的可能性更⼩。

由于霍尔效应传感器不需要物理接触就可以正常⼯作，因此其可靠性和使⽤寿命在⼴泛的应⽤中⾮常有⽤。

一、霍尔传感器的工作原理1. 霍尔传感器是一种利用霍尔效应进行测量的传感器，霍尔效应是由美国物理学家爱德华·霍尔于1879年发现的一种物理效应。

2. 霍尔传感器是通过将电流传导材料置于磁场中，利用霍尔效应产生一个电压信号来检测磁场强度的传感器。

当传导材料中有电流通过时，磁场会使电子受到偏转，从而在传感器输出端产生一个电压信号。

3. 霍尔传感器的工作原理可以简单理解为磁场引起电子偏转产生电压信号，从而实现对磁场的检测。

二、磁敏电阻的工作原理1. 磁敏电阻是一种磁场敏感的电阻，其阻值会随着外加磁场的变化而发生变化。

2. 磁敏电阻的工作原理是基于磁阻效应，当磁敏电阻处于外加磁场中时，其晶格结构或磁性材料会发生变化，从而导致电阻值发生变化。

3. 一般来说，磁敏电阻是由氧化铁、氧化镍等磁性材料制成，当外加磁场改变了这些材料的磁矩方向时，电阻值会发生相应的变化。

4. 磁敏电阻的工作原理可简单理解为外加磁场改变磁性材料的磁矩方向，从而导致电阻值发生变化。

三、霍尔传感器与磁敏电阻的对比1. 原理差异：霍尔传感器是利用霍尔效应来测量磁场强度的传感器，而磁敏电阻是利用磁阻效应来测量外加磁场的变化的传感器。

2. 灵敏度：通常情况下，霍尔传感器的灵敏度要高于磁敏电阻，因为霍尔传感器是直接测量磁场强度，而磁敏电阻是间接测量外加磁场的变化。

3. 响应速度：由于霍尔传感器是通过电子受到磁场影响产生电压信号来检测磁场强度，因此其响应速度一般要快于磁敏电阻。

4. 成本：通常来说，磁敏电阻的制造成本要低于霍尔传感器，因为磁敏电阻一般采用的是一些常见的磁性材料，而霍尔传感器需要一定的电子元件来实现。

5. 应用范围：霍尔传感器和磁敏电阻在应用范围上略有不同，霍尔传感器适用于需要精确测量磁场强度的场合，而磁敏电阻适用于对外加磁场变化敏感的场合。

四、结论根据上述分析，霍尔传感器和磁敏电阻的工作原理、性能特点以及应用范围都有所不同。

转速传感器的分类转速传感器是一种用于测量旋转物体转速的装置。

根据其工作原理和应用领域的不同，转速传感器可以分为多种类型。

本文将按照转速传感器的分类进行介绍，以帮助读者更好地了解和选择合适的转速传感器。

一、霍尔效应转速传感器霍尔效应转速传感器是一种利用霍尔元件感应磁场变化来测量转速的装置。

它通过感应磁场的变化来探测旋转物体的转速，并将转速信号转换为电信号输出。

霍尔效应转速传感器具有体积小、响应速度快、精度高等优点，广泛应用于汽车发动机、工业机械等领域。

二、电磁感应转速传感器电磁感应转速传感器是利用电磁感应原理来测量转速的装置。

它通过感应旋转物体所产生的磁场变化来测量转速，并将转速信号转换为电信号输出。

电磁感应转速传感器具有结构简单、稳定可靠等特点，广泛应用于发电机、电动机等设备中。

三、光电转速传感器光电转速传感器是利用光电效应来测量转速的装置。

它通过感应旋转物体上的反射或透过光信号的变化来测量转速，并将转速信号转换为电信号输出。

光电转速传感器具有工作稳定、抗干扰能力强等优点，广泛应用于印刷机械、纺织机械等行业。

四、电容式转速传感器电容式转速传感器是利用电容变化来测量转速的装置。

它通过感应旋转物体与电极之间的电容变化来测量转速，并将转速信号转换为电信号输出。

电容式转速传感器具有结构简单、精度高等特点，广泛应用于航空航天、船舶等领域。

五、磁电感应转速传感器磁电感应转速传感器是利用磁电效应来测量转速的装置。

它通过感应旋转物体所产生的磁场变化来测量转速，并将转速信号转换为电信号输出。

磁电感应转速传感器具有灵敏度高、响应速度快等优点，广泛应用于风力发电、轨道交通等领域。

六、声波式转速传感器声波式转速传感器是利用声波传播时间来测量转速的装置。

它通过发射声波信号，测量声波传播的时间差来计算转速，并将转速信号转换为电信号输出。

声波式转速传感器具有非接触式测量、精度高等特点，广泛应用于汽车制动系统、飞机发动机等领域。

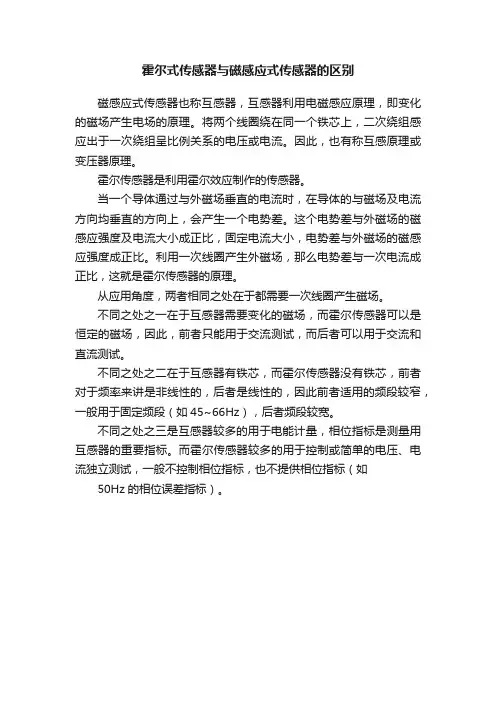

霍尔式传感器与磁感应式传感器的区别
磁感应式传感器也称互感器，互感器利用电磁感应原理，即变化的磁场产生电场的原理。

将两个线圈绕在同一个铁芯上，二次绕组感应出于一次绕组呈比例关系的电压或电流。

因此，也有称互感原理或变压器原理。

霍尔传感器是利用霍尔效应制作的传感器。

当一个导体通过与外磁场垂直的电流时，在导体的与磁场及电流方向均垂直的方向上，会产生一个电势差。

这个电势差与外磁场的磁感应强度及电流大小成正比，固定电流大小，电势差与外磁场的磁感应强度成正比。

利用一次线圈产生外磁场，那么电势差与一次电流成正比，这就是霍尔传感器的原理。

从应用角度，两者相同之处在于都需要一次线圈产生磁场。

不同之处之一在于互感器需要变化的磁场，而霍尔传感器可以是恒定的磁场，因此，前者只能用于交流测试，而后者可以用于交流和直流测试。

不同之处之二在于互感器有铁芯，而霍尔传感器没有铁芯，前者对于频率来讲是非线性的，后者是线性的，因此前者适用的频段较窄，一般用于固定频段（如45~66Hz），后者频段较宽。

不同之处之三是互感器较多的用于电能计量，相位指标是测量用互感器的重要指标。

而霍尔传感器较多的用于控制或简单的电压、电流独立测试，一般不控制相位指标，也不提供相位指标（如50Hz的相位误差指标）。

简述霍尔式转速传感器的检测方法霍尔式转速传感器是一种利用霍尔效应来检测旋转速度的传感器，可以广泛应用于机械设备、汽车、航空航天等领域。

在使用霍尔式转速传感器时，需要进行一定的检测，以确保其正常工作。

1. 检查电路连接首先需要检查霍尔式转速传感器的电路连接是否正确。

传感器的电源、信号线、接地等线路需要正确连接，否则会影响传感器的工作效果。

此外，还需要检查电路中的电阻、电容等元器件是否正常。

2. 测量输出信号接下来需要测量霍尔式转速传感器的输出信号。

可以使用示波器或数字万用表等工具来进行测量。

在测量时，需要让被检测的旋转物体以一定的速度旋转，并观察传感器的输出信号是否正常。

如果输出信号不正常，可以考虑更换传感器或检查电路连接是否正确。

3. 检查磁铁霍尔式转速传感器的工作原理是利用磁铁产生的磁场来检测旋转物体的速度。

因此，磁铁的位置、磁场强度等因素都会影响传感器的工作效果。

在检测传感器时，需要检查磁铁的位置是否正确，磁场强度是否足够。

4. 检查传感器安装传感器的安装位置也会影响其工作效果。

在安装传感器时，需要注意传感器的位置、安装角度等因素。

如果传感器安装不正确，会导致传感器输出信号不准确或完全无法检测到旋转物体的速度。

5. 检查环境因素最后还需要考虑环境因素对传感器的影响。

例如，温度、湿度、电磁干扰等因素都会影响传感器的工作效果。

在使用传感器时，需要考虑这些因素，并采取相应的措施，以确保传感器正常工作。

霍尔式转速传感器的检测方法包括检查电路连接、测量输出信号、检查磁铁、检查传感器安装和检查环境因素等方面。

只有在对传感器进行全面的检测和调试之后，才能确保其正常工作，并为工业生产提供可靠的数据支持。

转速传感器的原理
转速传感器是一种测量旋转物体转速的设备。

其原理能够通过测量旋转物体上的某一特定点的运动来确定转速大小。

转速传感器常用的原理有磁敏原件原理、霍尔元件原理和光电元件原理等。

其中，磁敏原件原理是通过转子上的多极磁铁和传感器上的磁敏电阻相互作用，产生电信号来测量转速。

当转子旋转时，磁场的变化使得磁敏电阻的阻值发生变化，从而产生与转速相关的电信号。

霍尔元件原理则是利用霍尔效应，通过测量转子磁铁磁场的变化来判断转速大小。

当转子旋转时，磁铁会经过霍尔元件，从而改变霍尔元件的电磁特性，进而产生电信号，从而测量出转速。

光电元件原理是通过传感器上的发光二极管和光敏二极管之间的光信号来测量转速。

转子上带有透明或有反光深浅变化的标志物，当旋转时标志物会使光线被遮挡或透过，从而改变光敏二极管的接收光强，从而产生与转速相关的电信号。

综上所述，转速传感器通过不同的原理来测量旋转物体的转速，并将转速信息转化为电信号进行输出，以满足各类设备对转速监测的需求。

磁阻效应和霍尔效应的区别磁阻效应和霍尔效应，这俩名字听起来是不是有点高大上？别担心，今天我们就来聊聊这俩小家伙的区别，让你轻松搞懂，不用再在课堂上打瞌睡了。

先说磁阻效应。

它就像个调皮的孩子，当磁场一来，它就开始变得“不一样”了。

想象一下，你在走路，突然一阵风把你吹得东倒西歪，你的运动状态是不是会改变？这就是磁阻效应的感觉。

它主要是通过改变电流流动的阻力来实现的。

这一效应在很多地方都能见到，比如在一些传感器里，磁场的变化就会影响电流的流动，从而实现不同的功能。

它就像那种一听到音乐就想跳舞的人，瞬间变得活跃。

再说说霍尔效应，这可是个更聪明的家伙。

霍尔效应就像是给你发了一张地图，指引你在复杂的环境中找到方向。

想象一下，如果你在一个密闭的房间里，有个小风扇正好对着你吹，风从一个方向吹过来，你的头发会被吹得四处飞舞。

霍尔效应就是这个样子，当电流在磁场中流动时，它的方向会发生偏转，就像你的头发被风吹得一样。

它的工作原理简单易懂，通过测量这种偏转，咱们可以得到很多有用的信息，比如电流的方向和强度。

这种效应在很多现代科技中都发挥着重要作用，比如在交通监控和电子设备里。

那么这俩家伙到底有什么区别呢？简单来说，磁阻效应侧重于阻力的变化，而霍尔效应则强调电流的偏转。

就像你在街上走，突然看到一个朋友招手，你的注意力就会被他吸引，可能就会改变你的行走方向。

这种注意力的变化就有点像霍尔效应。

而磁阻效应则更像是你在路上遇到了个大坑，你的脚步被迫减慢，行动受限。

两者的机制和应用场景各有千秋，不能混为一谈。

在实际应用中，磁阻效应常用于一些精密的传感器，比如汽车的轮速传感器。

想想看，车子开得飞快，突然轮子转速一变，这时候磁阻效应就派上用场了，帮助车子保持安全。

而霍尔效应则经常用于电流传感器，它能实时监测电流的变化，保护电路不受损坏。

这两者就像是两个好搭档，一个负责“刹车”，一个负责“导航”，默契得很。

还有一点值得一提的是，这两种效应的发现也充满了故事。
