涡旋压缩机的使用注意事项共26页

尊敬的客户：感谢您选用我公司生产的圣菲系列半封闭涡旋压缩机。

我公司是一家专注于涡旋式制冷压缩机研发，制造和销售的高科技企业。

公司提供热泵热水器，冷冻冷藏产品和空调，冷水机组等专用涡旋式压缩机产品及相关的技术咨询服务，我们愿与客户联合开发并为客户提供Turn-Key的整体解决方案！本操作指导书将提供英华特圣菲系列半封闭涡旋压缩机的结构特点，命名规则，外形尺寸，安装注意事项，故障检修等各方面内容，为了充分发挥英华特圣菲系列半封闭涡旋压缩机在整个系统的能效，在压缩机安装使用前，请您仔细阅读本使用说明书，并遵守本指导书的操作规程。

本操作指导书版权为苏州英华特涡旋技术股份有限公司所有，未经本公司许可，不得翻印。

本公司保留不预先通知便可自行改变产品的权利。

本操作指导书若有更新，恕不另行通知。

苏州英华特涡旋技术股份有限公司应用工程部前言01 01 03 05 15 16 18 18 18 18 19 20 23 24 25 25 26 27 28 29 3031 31 33 35 36 38 38 38 38 39 39 40 40 41 4244英华特涡旋压缩机按照中国相关标准要求设计和制造。

本安全须知适用于英华特圣菲系列半封闭涡旋压缩机。

建议存档本操作指导书，以便于维护、保养或维修的相关人员能够很容易获取到本操作指导书，进行相关作业时必须遵循本安全须知及当地相关的法律法规的要求。

安全申明1) 制冷压缩机只能用于正确的应用场合。

2) 安装，调试及维护人员必须持证上岗（空调、暖通或制冷相关）。

3) 电气连接必须由持电工证的人员进行。

4) 安装、服务、维护电气或制冷系统时，需严格遵循所有相关法律法规的要求。

电击危险1) 维修前必须断开并锁定电源。

2) 维修前请释放所有电容。

3) 电气系统必须接地。

4) 当地法规或规范有要求时必须用电气预绝缘端子。

5) 必须参考设备制造商的电气接线图。

6) 电气连接必须由持电工证的人员操作。

压缩机安全操作及保养规程压缩机是工业生产中常用的设备，用于将气体压缩存储或输送。

然而，压缩机的操作和维护需要特别注意安全问题。

本文将介绍压缩机的安全操作和保养规程，以帮助使用者更好地保护自身和设备安全。

压缩机安全操作规程1. 入门阶段准备在使用压缩机前，有几个关键点需要注意：•压缩机操作人员必须经过特定的培训和授权，了解压缩机的操作和注意事项，注意遵守相关法律法规和标准。

•在操作之前，需要对压缩机进行检查。

确认是否存在损伤、老化、过热等现象，排除安全隐患。

•在使用压缩机时，必须佩戴相关的防护设备，包括手套、护目镜、安全鞋等。

2. 操作流程在开始操作压缩机时，需要严格按照相关的操作步骤进行。

通常的操作流程如下：2.1 启动前准备工作：•您需要检查气缸和储气罐，确保其不含有水分。

•您需要检查气缸和阀门，确保其已安装并紧固。

•您需要检查电缆，电线或气体管路，以便发现是否有损坏的地方，尤其在有液体和化学品存在的情况下，必须保持安全距离，并严格遵守消防规定。

2.2 启动压缩机：•开启电源或引擎，使其正常运转起来。

•按下启动开关，启动压缩机。

2.3 运行期间的注意事项：•您需要定期检查压缩机的运行状况，如油压、温度等，确保其正常运转。

•您需要避免将气动工具与电线、气路等其它部分接触，避免出现机械碰撞、电击等问题。

•您需要在进出口处设置警示标志，以确保其他劳工知道此危险区域。

2.4 关机：•关闭电源或引擎。

•等待压缩机终止运转。

•将压缩机与电源或引擎断开连接。

压缩机保养规程压缩机保养是密切关注压缩机的运作状况，通过定期检查和维护可以确保其正常使用，延长使用寿命。

1. 定期检查：•定期检查气缸、配件、油封和阀门等部件，如果有任何磨损、松动或其他问题，就应立刻更换。

•定期清洁和更换油滤、空气滤芯和油分离器等部件。

2. 保养操作：•您需要经常润滑油底部和气缸周围，以减少磨损。

•在元件上注入适当的制动液或冷却液，以帮助减少热和磨损。

转子、涡旋空调用压缩机基础知识及维修注意事项制冷压缩机是整个制冷系统的心脏，是制冷系统中最重要的，也是最复杂的一个部件。

压缩机在制冷系统里面的主要作用是把从蒸发器来的低温低压气体压缩成高温高压气体，为整个制冷循环提供源动力。

目前市场上生产的家用空调中主要使用的有活塞式、滚动转子式、涡旋式等三种压缩机。

一般情况下，3HP以下空调用的都是转子式压缩机。

压缩机工作原理与基本结构介绍转子式压缩机：偏心轴带动活塞环在泵体中旋转，压缩冷媒；涡旋式压缩机：偏心轴带动涡旋盘，使动盘在静盘中转动，压缩冷媒；活塞式压缩机：通过活塞与缸体的往复运动，压缩冷媒（略）。

空调器的工作原理压缩机引出线连接方法S：START（辅绕组 AUX WINDING）R：RUN（主绕组MAIN WINDING）C：COMMON（共通）RC：运转电容 RUNNING CAPACITOR转子式压缩机基本作用：压缩气体，产生高温高压的冷媒气体。

涡旋式压缩机涡旋压缩过程如何预防压缩机工程不良压缩机仓储运输注意事项室内防潮保管：还未装配到空调的压缩机，要放在室内保存，不要风吹日晒雨淋。

保管时温度在-10~65℃范围。

包装箱外罩防尘塑料袋，不能绝对阻止露天雨水侵入箱体。

★雨水侵入后果：----压缩机接线端子生锈，导电不良,或绝缘性能下降；----端子盖固定螺栓生锈，作业不便；----压缩机底座，接地螺钉等生锈。

两层放置时：压缩机整箱堆放不应超过两层，否则会压碎支撑木托，造成压缩机塌箱问题。

单台压缩机搬运方法拔胶塞顺序及异物防治拔胶塞顺序：排气管→吸气管原因：如果先拔吸气管胶塞，聚集在储液器滤网上的冷冻机油将随氮气喷出，所以先拔排气管胶塞；降低压缩机内氮气压力，缓解及消除喷油现象。

异物防止：1.异物来源：1)拔胶塞后从吸、排气管落入2)铜管烧焊过程中氧化皮、焊渣落入3)空调系统异物2.防治措施：1）加强生产现场管理2）铜管烧焊过程中操作手法及时间的控制3）保证空调系统清洁度几种品牌压缩机接线方式空气运行端子飞出绝缘耐压不良冰堵定转子间隙不良接错线压缩机脚垫的安装（主要针对旋转式压缩机）压缩机脚垫与压缩机地脚固定螺母之间必须保证一定的间隙，否则压缩机本身的振动容易通过地脚螺栓传递到底盘引起系统的振动大。

压缩机的安全注意事项压缩机是一种常见的工业设备，用于将气体压缩并通过管道输送到其他设备中。

由于它的特殊性质，其操作过程中存在着一些潜在的安全风险。

在使用压缩机时，必须注意以下的安全注意事项，以确保操作人员的安全和设备的正常运行。

1. 确保良好的通风条件在使用压缩机的过程中，会产生大量的热量和废气。

如果没有良好的通风条件，这些废气会积累在工作区域内，导致空气变得闷热。

长时间暴露在这种环境中，不仅容易引起头昏眼花和疲劳，还可能引起中毒等严重问题。

因此，在使用压缩机时一定要确保有足够的通风条件，以保证操作人员的安全。

2. 遵守压缩机操作规程在使用压缩机时，必须遵守相关的操作规程，特别是那些涉及到设备运行的安全事项。

操作人员必须经过专门的培训和资质认证，以确保他们理解使用压缩机时需要注意的所有问题。

在使用压缩机之前，必须对设备进行全面的检查和维护，以确保所有的安全系统都能正常工作。

3. 适当的装备和保护措施在操作压缩机时，操作人员必须穿戴适当的装备，以保护自己的安全。

例如，必须戴上带有耳塞和口罩的防护面具，以减少耳朵和呼吸系统受到噪音和废气的影响。

同时，手套、安全眼镜和鞋子也是必不可少的防护装备，以保护操作人员的手、眼和脚。

4. 避免高压气体泄漏由于压缩机通常用于将气体压缩到高压状态，因此高压气体泄漏也是一个很大的安全风险。

如果气体泄漏，会导致空气中的氧气浓度下降，可能引起窒息和中毒，以及压缩机本身的损坏。

因此，在操作压缩机之前，必须确保管道、接头和阀门的密封性能良好，并且进行频繁的检查和维护。

5. 定期检查和维护压缩机是一种运转稳定的设备，但定期检查和维护仍然是必要的。

这包括检查和更换磨损严重的部件、清洁过滤器、清洗压缩机和检查冷却系统等。

在检查和维护过程中，也要注意安全问题，例如在操作期间禁止将手放入压缩机中，并将设备断电和排气进行操作。

总之，使用压缩机是一项涉及到许多潜在安全风险的任务。

只有通过严格的操作流程和安全措施，并且进行定期检查和维护，才能确保操作人员的安全，并使设备运行无误。

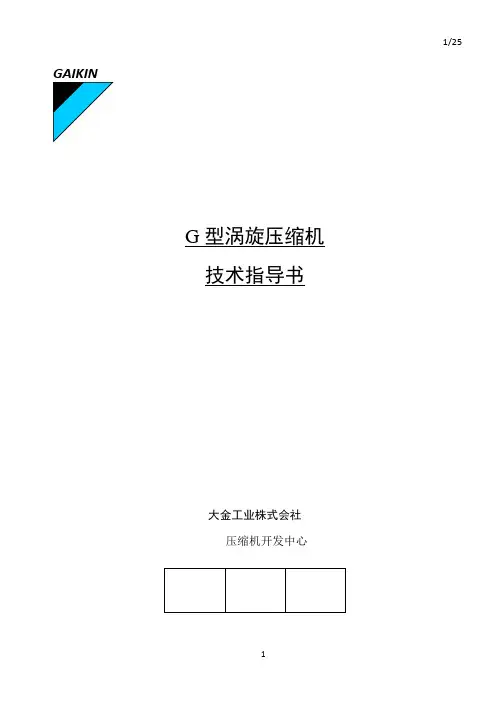

G型涡旋压缩机技术指导书大金工业株式会社压缩机开发中心目录第一节大金G型涡旋压缩机概要1.概要————————————————————————————————32.适用产品——————————————————————————————33.构造————————————————————————————————34.机种系列——————————————————————————————35.部件规格——————————————————————————————4第二节压缩机使用方法1.使用上的注意事项——————————————————————————52.压缩机运转范围和注意事项——————————————————————93.保护装置——————————————————————————————124.压缩机操作使用上的注意———————————————————————135.压缩机交换时的注意事项———————————————————————136.评价用样机的规格——————————————————————————13第三节热泵空调的应用1.贮液罐———————————————————————————————142.曲轴箱加热器————————————————————————————153.应遵守的安全事项——————————————————————————154.防振————————————————————————————————155.管路设计——————————————————————————————156.四通阀———————————————————————————————167.膨胀机构——————————————————————————————168.冷媒封入量的选定——————————————————————————179.安装时的注意事项——————————————————————————17第四节故障诊断1.索赔时的点检程序和处置———————————————————————182.压缩机更换后的确认项目———————————————————————18资料·极限试验用、唤醒起动试验用样机压缩机的外形图（A02C001）———————21·给油确认用样机压缩机外形图（A02C002）———————22·密封端子连接部件（AT01C013）———————23·减振垫（GA429-903）———————24·曲轴箱加热器（AT01C019）———————25第1节大金G型涡旋压缩机概要1、概要：①8～12匹大容量涡旋机（国内首次生产）②世界最高性能（COP3.41）③从PAC到冷热机组搭载范围广2、适用产品①产业用、大空间用空调器②空冷、水冷机组等3、构造4/254、 机种系列： 压缩机容量 电源 机种名 冷冻能力（W ）※17.5HP三相380V ～415V/50Hz 三相400V ～440V/60HzJT212G-YE 21700 JT236G-YE 24300 10HP JT265G-YE 26900 JT300G-YE 30500 12HPJT335G-YE343005、 部件规格 ⑴ 冷媒 R22⑵ 性能：①气密试验、耐压试验按下表压力条件进行，并符合判定标准。

无油涡旋空压机操作方法
无油涡旋空压机是一种常见的空压机类型，它使用螺杆和涡旋技术来产生压缩空气，不需要任何润滑油。

以下是无油涡旋空压机的基本操作方法：
1. 保证空压机的电源连接正确，并打开主电源开关。

2. 打开空压机上的开关，启动压缩机。

3. 检查压缩机的运行指示器，确保它正常运行，如有异常情况应及时停机排查故障。

4. 在压缩机运行期间，注意观察压力表上的压力变化，确保压力在正常范围内。

5. 压缩机需要供应冷却水，确保冷却水的供应充足和稳定。

6. 定期检查和清洁压缩机的滤清器和冷却器，确保其正常运行。

7. 压缩机长时间使用后，应定期进行维护，清洁滤清器和更换涡旋元件。

8. 在不使用压缩机时，及时关闭压缩机的开关，并断开主电源。

注意事项：
- 在操作无油涡旋空压机时，注意安全，避免触摸动转部件以免造成伤害。

- 每天使用前，检查涡旋空压机的油水分离器是否装好并能正常工作。

- 遵守空压机的使用说明书，严禁超负荷或长时间连续使用，以避免损坏设备。

- 定期对无油涡旋空压机进行维护保养，以延长设备寿命和提高工作效率。

空调压缩机使用指引本指引主要是针对生产车间使用压缩机的时候需要注意的一些问题和常识，所以对于一般的压缩机常识就不再展开。

一、压缩机搬运和储存过程：压缩机应该放在室内保管，以免受到风吹雨淋导致外表生锈等情况的发生；搬运过程中一定要规范操作，避免导致压缩机碰撞的情况，也要注意不能将压缩机横放或者倒置，尤其是用叉车搬运散件的时候一定要注意固定好压缩机，避免由于碰撞引起压缩机损坏报废。

对于下线退仓压缩机请严密封好吸、回气口，套回接线保护盖并在不合格标签上清晰注明下线时间、地点、原因、确认人等，以便进一步处理。

由于进口压缩机下线就要直接报废，所以对一些不关经要的外观问题，如铭牌烂等，在不会造成严重后果的情况下请尽可能使用。

二、压缩机安装过程中的一些注意点：1．上线时候不得使用吸、排气管和储液器来搬运压缩机，以避免对压缩机外观造成损伤。

(焊接部位泄漏)2．压缩机脚垫与压缩机地脚固定螺母之间必须保证一定的间隙，否则压缩机本身的振动容易通过地脚螺栓传递到底盘引起系统的振动大。

该间隙一般要求在0.5~2mm之间；注意安装过程中不要强行打入固定螺母导致地脚螺栓的弯曲变形。

3．装配过程中时候要注意压缩机与配管、管与管之间的距离至少应该有15~20mm，以避免出现碰管现象。

4．拔掉压缩机的橡皮塞到焊接配管之间的间隔时间最好不超过15分钟(特别是新冷媒空调,注意换班与工间休息时不要停放未拔掉橡胶塞的压缩机)，而且要注意此间的工序过程不要存在可能导致有异物落到压缩机内部的工序（如在压缩机上方上螺钉等）存在；绝对禁止有任何异物（包括任何固体、液体）从排气管或者吸气管进入压缩机内部；如果有异物进入压缩机内部，请不要运行并将该压缩机封口下线退仓，等待压缩机厂家进行返修。

5．装配压缩机的时候一定要注意保护好压缩机接线端子，装配过程不要对接线柱造成撞击（可能导致接线柱的玻璃体破裂而导致绝缘不良）或者水分、灰尘的侵入；规定端子盖必须在焊接配管之后才能取下。

压缩机操作注意事项范本压缩机作为一种重要的机械设备，在实际工作中需要严格操作和维护，并且需要注意一些特殊情况。

本文将介绍压缩机操作注意事项的一些范本。

一、操作前的准备工作1. 确保压缩机的电源已经正确接入，并进行电气系统的安全检查。

2. 检查压缩机的润滑油和燃油是否充足，必要时需要添加。

3. 检查压缩机的冷却系统是否正常运行，防止过热。

4. 检查压缩机的管路和阀门是否完好，确保没有泄漏。

二、操作过程中的注意事项1. 在操作压缩机时，需要穿戴好相应的防护设备，如安全帽、护目镜和防护手套等。

2. 在启动压缩机前，需要检查机器的运行状态和指示灯的工作情况。

同时，要保持压缩机周围的环境清洁，并确保没有易燃物质和容易引起静电的物品。

3. 使用压缩机时，要注意控制压缩气体的温度和压力，防止因过高的温度或压力导致设备损坏或事故发生。

4. 在操作压缩机时，要注意防止异物进入机器内部，以避免机器出现故障或工作效率下降。

5. 在操作过程中，要密切关注压缩机的运行情况，及时发现并处理可能的故障或异常现象。

6. 维护良好的工作环境，避免噪音和震动对操作人员的影响，同时保持机器的稳定运行。

7. 在操作过程中，要注意不要超过压缩机的额定工作时间和负荷，以免损坏设备或降低设备的使用寿命。

8. 定期维护和检查压缩机的部件，保持其正常运行。

尤其是润滑油、滤清器等易损部件，需要经常检查和更换。

三、停止操作后的处理1. 停止使用压缩机后，要关闭电源，并进行机器的冷却处理。

2. 清洁压缩机的内部和外部，以保持机器的良好状态。

3. 将压缩机的参数和运行情况记录下来，以备后续的参考和分析。

4. 及时处理压缩机中的废气和废液，以免对环境造成污染。

四、紧急情况的处理1. 在压缩机出现故障或发生紧急情况时，要立即停止使用压缩机，并采取相应的紧急措施，确保操作人员和设备的安全。

2. 在进行紧急维修和处理时，要根据相关的操作规程进行，避免操作不当导致进一步的事故或损坏。

涡旋式空压机安全操作保养规程前言涡旋式空压机是一种常用的工业设备，主要用于压缩空气，提供给各种气动设备使用。

由于其工作原理和工作环境的特殊性，存在着一些危险因素。

为了保证操作人员的安全和设备的正常工作，制定了此《涡旋式空压机安全操作保养规程》。

一、安全操作1.1 操作前的准备工作1.手续齐全：操作前，需确认设备已具备相关手续，如使用许可证、安全技术措施等。

2.设备无损伤：在操作前，应仔细检查设备的外观、结构和漏气情况，确保其无明显损伤或疵点。

3.配备个人防护用品：涡旋式空压机运行时产生噪音和振动，操作人员应配戴耳塞、防尘眼镜、防护手套等个人防护用品。

1.2 操作过程中的注意事项1.停车操作：在停车前，应先将负载器压力放空，避免压力尚未消散而带来危险。

2.禁止瞎拆设备：操作人员未经授权，不得随意拆卸设备，更不能私自更换部件或改变设备的结构。

3.避免过载：设备能够承载的最大压力是有限的，操作人员应根据实际情况调整设备的负载，避免超载。

4.定期清洁：设备在长时间运行后会产生尘土或其他物质，甚至会引起漏气或卡住，因此需要定期进行清洗和维护。

1.3 故障处理方法1.气缸漏气：当发现气缸漏气现象时，应及时停车，排除漏气原因，并更换漏气零件。

2.压力不足：当压力不足时，应及时调整设备负荷，或检测压力表和流量计，排除相应故障。

3.异常噪音：在设备运行过程中，如果出现异常噪音，则需停车检查。

可能是设备结构件损坏、喷嘴堵塞、电机轴承磨损等原因。

二、设备保养2.1 定期保养1.定期清洁：涡旋式空压机长期使用后会产生灰尘和油垢等物质，影响其正常工作。

因此，要定期清洁涡旋式空压机内部的滤网、油分离器、进气口、电机等。

2.润滑保养：设备在长期运行过程中，需进行润滑保养，保持设备内部零件的良好状态。

润滑周期可根据设备运行时间、环境温度和运行负荷等因素来设置。

2.2 注意设备存储1.存放位置。

设备存放应放置在干燥通风的室内，避免受潮和气候变化等影响。
