CRH3型动车组的辅助供电系统

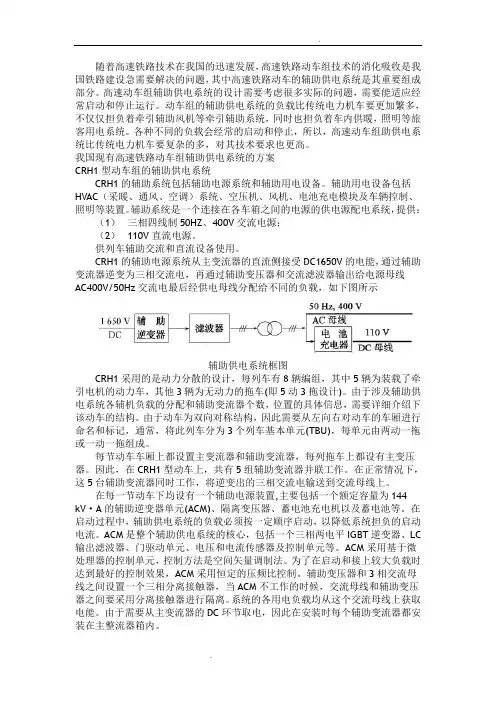

随着高速铁路技术在我国的迅速发展，高速铁路动车组技术的消化吸收是我国铁路建设急需要解决的问题，其中高速铁路动车的辅助供电系统是其重要组成部分。

高速动车组辅助供电系统的设计需要考虑很多实际的问题，需要能适应经常启动和停止运行。

动车组的辅助供电系统的负载比传统电力机车要更加繁多，不仅仅担负着牵引辅助风机等牵引辅助系统，同时也担负着车内供暖，照明等旅客用电系统。

各种不同的负载会经常的启动和停止，所以，高速动车组助供电系统比传统电力机车要复杂的多，对其技术要求也更高。

我国现有高速铁路动车组辅助供电系统的方案CRH1型动车组的辅助供电系统CRH1的辅助系统包括辅助电源系统和辅助用电设备。

辅助用电设备包括HVAC（采暖、通风、空调）系统、空压机、风机、电池充电模块及车辆控制、照明等装置。

辅助系统是一个连接在各车箱之间的电源的供电源配电系统，提供：（1）三相四线制50HZ、400V交流电源；（2）110V直流电源。

供列车辅助交流和直流设备使用。

CRH1的辅助电源系统从主变流器的直流侧接受DC1650V的电能，通过辅助变流器逆变为三相交流电，再通过辅助变压器和交流滤波器输出给电源母线AC400V/50Hz交流电最后经供电母线分配给不同的负载，如下图所示辅助供电系统框图CRH1采用的是动力分散的设计，每列车有8辆编组，其中5辆为装载了牵引电机的动力车，其他3辆为无动力的拖车(即5动3拖设计)。

由于涉及辅助供电系统各辅机负载的分配和辅助变流器个数，位置的具体信息，需要详细介绍下该动车的结构。

由于动车为双向对称结构，因此需要从左向右对动车的车厢进行命名和标记，通常，将此列车分为3个列车基本单元(TBU)，每单元由两动一拖或一动一拖组成。

每节动车车厢上都设置主变流器和辅助变流器，每列拖车上都设有主变压器。

因此，在CRH1型动车上，共有5组辅助变流器并联工作。

在正常情况下，这5台辅助变流器同时工作，将逆变出的三相交流电输送到交流母线上。

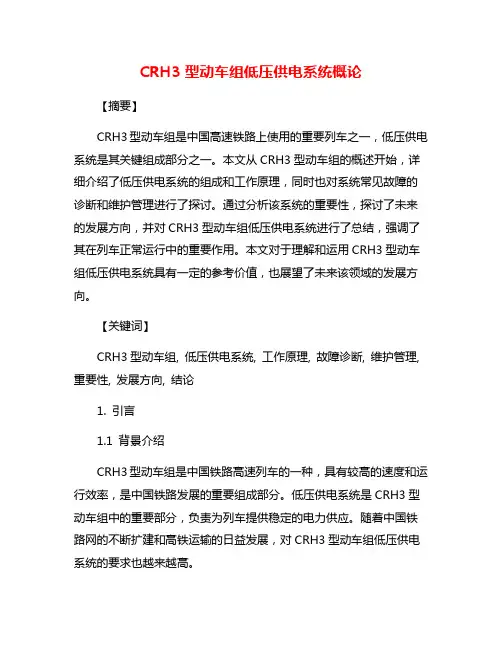

CRH3型动车组低压供电系统概论【摘要】CRH3型动车组是中国高速铁路上使用的重要列车之一，低压供电系统是其关键组成部分之一。

本文从CRH3型动车组的概述开始，详细介绍了低压供电系统的组成和工作原理，同时也对系统常见故障的诊断和维护管理进行了探讨。

通过分析该系统的重要性，探讨了未来的发展方向，并对CRH3型动车组低压供电系统进行了总结，强调了其在列车正常运行中的重要作用。

本文对于理解和运用CRH3型动车组低压供电系统具有一定的参考价值，也展望了未来该领域的发展方向。

【关键词】CRH3型动车组, 低压供电系统, 工作原理, 故障诊断, 维护管理, 重要性, 发展方向, 结论1. 引言1.1 背景介绍CRH3型动车组是中国铁路高速列车的一种，具有较高的速度和运行效率，是中国铁路发展的重要组成部分。

低压供电系统是CRH3型动车组中的重要部分，负责为列车提供稳定的电力供应。

随着中国铁路网的不断扩建和高铁运输的日益发展，对CRH3型动车组低压供电系统的要求也越来越高。

在列车运行过程中，低压供电系统需要满足列车各项设备的电力需求，保证列车正常运行。

低压供电系统还承担着保证列车运行安全和乘客乘坐舒适的重要职责。

对CRH3型动车组低压供电系统进行深入研究和维护管理具有重要意义。

本文将对CRH3型动车组低压供电系统进行全面介绍，包括其概述、组成、工作原理、故障诊断和维护管理等方面，旨在全面了解和掌握该系统的运行机制，为系统的维护和管理提供参考。

希望通过本文的研究，能够进一步完善CRH3型动车组低压供电系统，提高其运行效率和安全性，促进中国铁路高速列车的发展和壮大。

1.2 研究意义CRH3型动车组作为中国高速铁路的主力车型之一，其低压供电系统的稳定性和可靠性对列车正常运行起着至关重要的作用。

研究CRH3型动车组低压供电系统的意义在于：深入了解CRH3型动车组低压供电系统的工作原理和组成结构，有助于提高列车的运行效率和安全性。

CRH3型动车组低压供电系统概论CRH3型动车组是中国铁路上的一种高速动车组列车，其低压供电系统是其重要组成部分之一。

低压供电系统是CRH3型动车组车辆电气系统的重要组成部分，它为车内各种配套设备和功能模块提供必要的电能支持，保障列车正常运行和乘客舒适出行。

本文将从CRH3型动车组低压供电系统的基本构成、工作原理和特点等方面进行概述。

一、 CRH3型动车组低压供电系统的基本构成CRH3型动车组低压供电系统主要由电源系统、配电系统、控制系统和保护系统四大部分组成。

1. 电源系统：CRH3型动车组低压供电系统的电源主要来自列车的主变压器和牵引逆变器。

主变压器将高压输电线路提供的交流电能，通过变压变流的方式转化为适合列车低压设备使用的交流电能；牵引逆变器则将主变压器输出的交流电能，通过逆变变流的方式转化为直流电能，为列车的牵引电机提供驱动力。

2. 配电系统：CRH3型动车组低压供电系统的配电系统主要由配电线路、配电盘和配电保护设备组成。

配电线路负责将电源系统提供的电能输送到车内各种设备和功能模块；配电盘则用于对电能进行集中分配和控制；配电保护设备则用于对电能进行监测和保护，确保列车运行过程中的电能稳定和安全。

3. 控制系统：CRH3型动车组低压供电系统的控制系统主要由列车控制器和逆变器控制器组成。

列车控制器负责监控和控制整个车辆的电气设备和功能模块，确保其正常运行和协调配合；逆变器控制器则负责监控和控制牵引逆变器的工作状态和输出功率。

4. 保护系统：CRH3型动车组低压供电系统的保护系统主要包括过载保护、短路保护和接地保护等功能。

过载保护用于对各种设备和功能模块的电能进行实时监测和保护，确保其在额定工作范围内运行；短路保护用于对各种线路和设备的电能进行监测和保护，避免因短路故障引发的安全隐患；接地保护用于对列车车体和设备的接地状态进行监测和保护，确保其在安全的电气环境内运行。

二、 CRH3型动车组低压供电系统的工作原理CRH3型动车组低压供电系统在列车运行过程中，主要通过电源系统提供的电能，经过配电系统的输送和控制，为列车的各种设备和功能模块提供必要的电能支持。

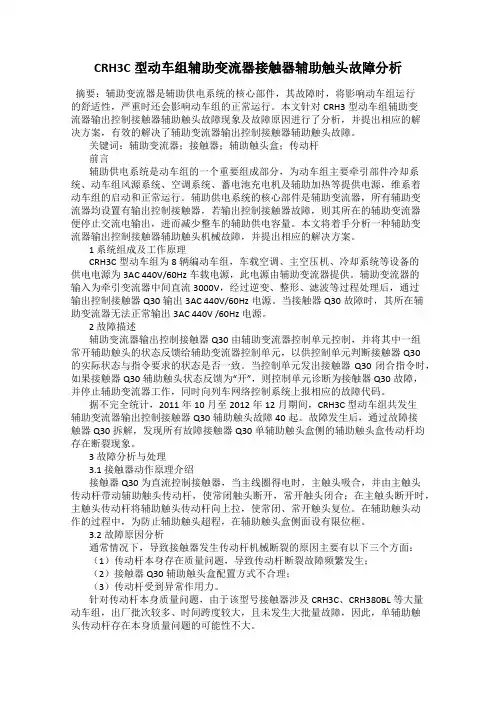

CRH3C型动车组辅助变流器接触器辅助触头故障分析摘要：辅助变流器是辅助供电系统的核心部件，其故障时，将影响动车组运行的舒适性，严重时还会影响动车组的正常运行。

本文针对CRH3型动车组辅助变流器输出控制接触器辅助触头故障现象及故障原因进行了分析，并提出相应的解决方案，有效的解决了辅助变流器输出控制接触器辅助触头故障。

关键词：辅助变流器；接触器；辅助触头盒；传动杆前言辅助供电系统是动车组的一个重要组成部分，为动车组主要牵引部件冷却系统、动车组风源系统、空调系统、蓄电池充电机及辅助加热等提供电源，维系着动车组的启动和正常运行。

辅助供电系统的核心部件是辅助变流器，所有辅助变流器均设置有输出控制接触器，若输出控制接触器故障，则其所在的辅助变流器便停止交流电输出，进而减少整车的辅助供电容量。

本文将着手分析一种辅助变流器输出控制接触器辅助触头机械故障，并提出相应的解决方案。

1 系统组成及工作原理CRH3C型动车组为8辆编动车组，车载空调、主空压机、冷却系统等设备的供电电源为3AC 440V/60Hz车载电源，此电源由辅助变流器提供。

辅助变流器的输入为牵引变流器中间直流3000V，经过逆变、整形、滤波等过程处理后，通过输出控制接触器Q30输出3AC 440V/60Hz电源。

当接触器Q30故障时，其所在辅助变流器无法正常输出3AC 440V /60Hz电源。

2 故障描述辅助变流器输出控制接触器Q30由辅助变流器控制单元控制，并将其中一组常开辅助触头的状态反馈给辅助变流器控制单元，以供控制单元判断接触器Q30的实际状态与指令要求的状态是否一致。

当控制单元发出接触器Q30闭合指令时，如果接触器Q30辅助触头状态反馈为“开”，则控制单元诊断为接触器Q30故障，并停止辅助变流器工作，同时向列车网络控制系统上报相应的故障代码。

据不完全统计，2011年10月至2012年12月期间，CRH3C 型动车组共发生辅助变流器输出控制接触器Q30辅助触头故障40起。

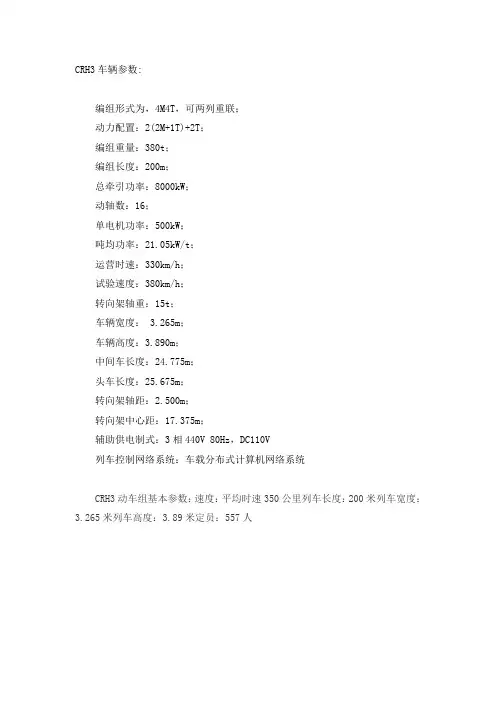

CRH3车辆参数:编组形式为，4M4T，可两列重联；动力配置：2(2M+1T)+2T；编组重量：380t；编组长度：200m；总牵引功率：8000kW；动轴数：16；单电机功率：500kW；吨均功率：21.05kW/t；运营时速：330km/h；试验速度：380km/h；转向架轴重：15t；车辆宽度： 3.265m；车辆高度：3.890m；中间车长度：24.775m；头车长度：25.675m；转向架轴距：2.500m；转向架中心距：17.375m；辅助供电制式：3相440V 80Hz，DC110V列车控制网络系统：车载分布式计算机网络系统CRH3动车组基本参数：速度：平均时速350公里列车长度：200米列车宽度：3.265米列车高度：3.89米定员：557人产品名称：供应CRH3动车组模型比例1/160 两动一拖供应CRH3动车组两动一拖模型比例：N 1：160 两动一拖3节尺寸：长*宽*高=200mm*52mm*61mm包装：玻璃圆筒内包装，直径50mm。
