动车组概论题目我国高速动车组辅助供电系统比较与分析班级姓名学号二〇一一年六月摘要：阐述了高速动车组辅助供电系统的结构与功能，系统地介绍了目前运行在我国铁路上的4种高速动车组辅助供电系统，详细地比较并分析了各列车辅助供电系统的电路结构、实现方案以及优缺点。
最后，通过分析这几种高速动车组的辅助供电系统，提出了今后我国列车辅助供电系统的电压标准建议以及确定辅助供电系统标准结构的思路。
Abstract：The structure and function of auxiliary power supply system of high —speed locomotive were illustrated and auxiliary power supply systems of four types of China railway high·。
speed were systematically intro‘duced．Then structures and implementation of these auxiliary power supply systems were compared and ana —lyzed．Through the analysis，the suggestion of establishing voltage standards and standard structures for auxiliary power supply system are given．Key words：railway high-speed；auxiliary power supply system；inverter；rectifier1 引言2007年4月18日，中国铁路按照既定计划实施了第6次大面积提速。
在这次大提速中，“引进、消化、吸收再创新”的CRH系列动车组扮演了极其重要的角色。
CRH1型动车组辅助供电系统概述一、辅助供电系统功用1.辅助供电系统安装在每个动力车下方，分别设置一套辅助电源装置。
主要为空气压缩机、照明、控制、广播、列车无线等设备提供电源。
2.Ac25kV高压电输入主变压器，经过高压侧变流器输出l650V直流，经辅助逆变器输出三相AC380V和DC110V两路电源，为列车各设备供电见图6－1、图6－2。
二、辅助电源系统供电方式辅助电源系统供电方式有三种不同的供电模式。
(1)普通运行模式，普通牵引工况下从25kV接触网获取电能。
(2)回送模式，在没有25kV接触网电时，以牵引电机作为发电机，提供牵引EMU所需的辅助三项电源。
(3)外部电源供电方式，没有25kV接触网电压，牵引电机也不发电直接输入外部电源。
三、辅助电源系统正常供电模式与性能1.由25kV接触网获取电能，所有辅助变流器ACM全功能运行。
2.辅助用电设备全部都连接在辅助母线上。
3.没有负载切断。
四、辅助电源系统一个ACM停机时，供电模式与性能1.一个ACM停机时，由25kV接触网获取电能，因某种原因一个ACM断开，其他所有辅助变流器ACM全功能运行，辅助供电系统处于一个ACM停机模式。
2.此时5辆客车的HVAC的负荷比正常减一半。
3.保持有3辆车的HVAC轮流全功能运行供给全列车。
五、辅助电源系统至少2个ACM可用时，供电模式与性能1.由25kV接触网获取电能，因某种原因有两个或三个ACM断开，其他所有辅助变流器ACM全功能运行，辅助供电系统处于至少有两个ACM可用模式。
2.此时7辆客车的HVAC的负荷断开(除排废气风扇工作)。
3.无效司机室的HVAC的负荷断开，所有强迫通风的对流加热器负荷断开。
六、辅助电源系统400V母线短路时，供电模式与性能1.由25kV接触网供电，400V母线出现短路，辅助电源系统400V处于此模式。
2.辅助电源系统400V短路模式负载及性能。
(1)Tb车上隔离接触器自动断开，将短路电路部分分离，一半车辆的负载从400V母线上断开。
1、 辅助电源装置（APU ）概述辅助供电系统采用干线供电方式，电源系统贯穿全车。
每列车设置2台辅助电源装置，安装在1、8号车体彻底下，分别向4辆车提供辅助电源。
当一台辅助电源装置发生故障时，可以通过另一台辅助电源向全列车提供辅助电源。
动车组在2，4，6号车上分别设有一个蓄电池箱，外部车体侧面装有连接外部电源的插座（AC400V 、单相、50HZ ），M2车（2号车及6号车）上各有一处。
车辆检修基地设置有外部电源，可共辅助电路工作。
辅助电源装置有APU 输入辅助整流器、PWM 三相输出逆变器、逆变器输出变压器、CVCF 输出变压器、辅助变压器等组成。
CRH2动车组辅助供电系统由牵引变压器3次辅助绕组提供电源，采用干线供电方式，按各电源系统贯穿全列车。
和牵引变压器3次线圈直接连接的系统中，连接有空调装置，换气装置以及ATP 主控电源。
辅助电源装置向以下5个系统提供电源：非稳压单相AC 100V 系统；稳压单相AC 220V 系统；稳压三相AC 400系统；稳压DC100V 系统。
辅助供电系统包括：非稳压单相AC 100V 系统；稳压单相AC 100V 系统；稳压单相AC 220V 系统；稳压三相AC 400V 系统；稳压DC 100V 系统。

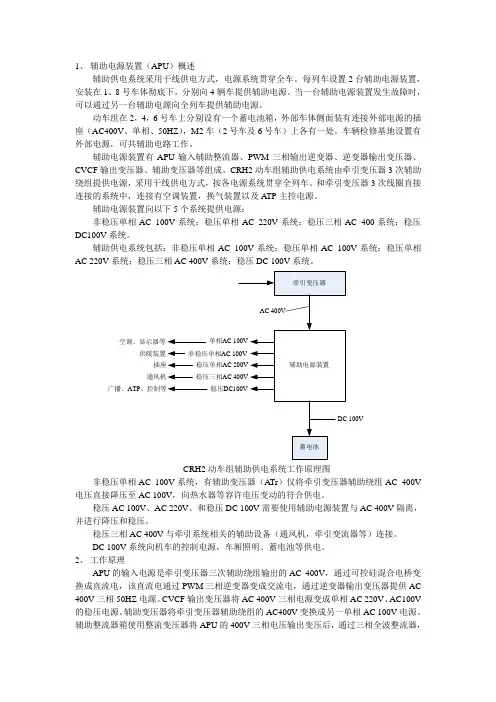

非稳压单相单相稳压单相稳压三相稳压空调、显示器等供暖装置广播、ATPCRH2动车组辅助供电系统工作原理图非稳压单相AC 100V 系统，有辅助变压器（A Tr ）仅将牵引变压器辅助绕组AC 400V 电压直接降压至AC 100V ，向热水器等容许电压变动的符合供电。
稳压AC 100V 、AC 220V 、和稳压DC 100V 需要使用辅助电源装置与AC 400V 隔离，并进行降压和稳压。
稳压三相AC 400V 与牵引系统相关的辅助设备（通风机，牵引变流器等）连接。
DC 100V 系统向机车的控制电源，车厢照明、蓄电池等供电。
2、 工作原理APU 的输入电源是牵引变压器三次辅助绕组输出的AC 400V ，通过可控硅混合电桥变换成直流电，该直流电通过PWM 三相逆变器变成交流电，通过逆变器输出变压器提供AC 400V 三相50HZ 电源。
CRH3型动车组的辅助供电系统CRH3的辅助交流供电系统采用直交形式,由牵引回路的直流环节(3000V)给辅助供电系统提供电源。
与CRH1型车相比，CRH3型动车组的辅助供电系统虽然也是采用直一交模式对辅助设备进行供电，但其在设计时充分考虑了乘坐的舒适性和作为客运列车的需要，客车车体内的照明，插座等旅客用电均是由每节车厢自带的逆变器将直流蓄电池总线上的110V直流逆变为交流220V分别提供。
其辅助供电系统的供电原理图如下图所示。
CRH3型动车组辅助供电系统原理框图CRH3共设有4个辅助逆变单元，其中两个为功率为160KV，分别位于车辆的第2和第7节。
另外两个逆变单元分别是由两个单台功率为160KV并联而组成的双逆变单元，这两个双逆变单元别位于动车组的第4和第5节车上。
其中通风机、压缩机等大功率用电器直接从三相交流母线上取电。
在辅助逆变器逆变出440V/60Hz的三相交流电经传输到交流母线后，在每节车厢都设有一个变压器，从三相交流母线上取两相通过变压器变为单相230V/60Hz的单相交流电供给本节车厢的相应设备供电。
下表粗略地归纳了CRH1，CRH2，CRH3和CRH5的辅助供电系统情况高速动车组辅助供电系统概况车型辅助供电系统结构辅助供电系统总功率/kV·A辅助供电系统输入电压交流母线电压直流母线电压/V蓄电池充电机结构CRH 1直交型(逆变器+LC滤波器+降压变压器）740取自牵引回路直流环节DC1650V三相四线400V/50Hz110三相半控桥整流+半桥式直直变换器CRH 2交直交型(PWM整流器+逆变器)410取自牵引变压器辅助绕组单相AC400V/50Hz有多种制式100变压器+三相二极管不控整流CRH 3交型(逆变器+降压变压器+滤波电容)960取自牵引回路直流环节DC3000V三相三线400V/60Hz110CRH1的蓄电池充电机结构相似CRH 5直交型(直交直降压电路+逆变器+LC滤波器)150取自牵引回路直流环节DC3600V三相三线440V/50Hz24同CRH1的蓄电池充电机结构相似。
