CRH3型动车组的辅助供电系统

随着高速铁路技术在我国的迅速发展，高速铁路动车组技术的消化吸收是我国铁路建设急需要解决的问题，其中高速铁路动车的辅助供电系统是其重要组成部分。

高速动车组辅助供电系统的设计需要考虑很多实际的问题，需要能适应经常启动和停止运行。

动车组的辅助供电系统的负载比传统电力机车要更加繁多，不仅仅担负着牵引辅助风机等牵引辅助系统，同时也担负着车内供暖，照明等旅客用电系统。

各种不同的负载会经常的启动和停止，所以，高速动车组助供电系统比传统电力机车要复杂的多，对其技术要求也更高。

我国现有高速铁路动车组辅助供电系统的方案CRH1型动车组的辅助供电系统CRH1的辅助系统包括辅助电源系统和辅助用电设备。

辅助用电设备包括HVAC（采暖、通风、空调）系统、空压机、风机、电池充电模块及车辆控制、照明等装置。

辅助系统是一个连接在各车箱之间的电源的供电源配电系统，提供：（1）三相四线制50HZ、400V交流电源；（2）110V直流电源。

供列车辅助交流和直流设备使用。

CRH1的辅助电源系统从主变流器的直流侧接受DC1650V的电能，通过辅助变流器逆变为三相交流电，再通过辅助变压器和交流滤波器输出给电源母线AC400V/50Hz交流电最后经供电母线分配给不同的负载，如下图所示辅助供电系统框图CRH1采用的是动力分散的设计，每列车有8辆编组，其中5辆为装载了牵引电机的动力车，其他3辆为无动力的拖车(即5动3拖设计)。

由于涉及辅助供电系统各辅机负载的分配和辅助变流器个数，位置的具体信息，需要详细介绍下该动车的结构。

由于动车为双向对称结构，因此需要从左向右对动车的车厢进行命名和标记，通常，将此列车分为3个列车基本单元(TBU)，每单元由两动一拖或一动一拖组成。

每节动车车厢上都设置主变流器和辅助变流器，每列拖车上都设有主变压器。

因此，在CRH1型动车上，共有5组辅助变流器并联工作。

在正常情况下，这5台辅助变流器同时工作，将逆变出的三相交流电输送到交流母线上。

4
2.4.5动车组运用前的整备限制（整备设备） 动车组整备必须升弓，检查库设三相交流380V 50Hz电源 或动车组电源供给系统用于库内的检查。无论是在冬天还是夏 天，除列车维修外各项运用准备工作应在1小时内完成，即可 以接待旅客。 2.4.6雨、雪、洪水的影响 • 洪水：当水面高于轨面100mm时，列车速度必须限制在10 km/h以内。 在任何情况下，都不允许在更高的水面条件下运 行。 • 雪面运行 • 列车可以在高于轨面80mm的冰雪面的轨道上以不超过 10km/h的时速运行。
双线 单线
制动初速300km/h时平直道上纯空气紧 急制动时的制动距离 (目标值)
车轮直径（新轮/磨耗到限）： 非动力转向架 动力转向架
920/860 mm 920/830mm
2
2.4 运用限制
2.4.1运用环境的限制 温度:-25℃～40℃ 运用海拔高度不大于1500m。
环境影响 湿度 风 雨 雪 雹 冰 太阳辐射 闪电 化学侵蚀物质 污染流体 生物侵蚀物质 机械侵蚀物质 石块 要求 / 等级 按 EN 50125-1 温度等级 T1级， 其中相对湿度可以达到95% 根据EN 50125-1 根据EN 50125-1 和根据EN 60721-3-5等级 5K3 根据EN 50125-1 根据EN 50125-1, 颗粒直径 15mm 根据EN 50125-1 根据EN 50125-1 和根据EN 60721-3-5等级 5K3 根据EN 50125-1 根据EN 50125-1 和根据EN 60721-3-5等级 5C2 根据EN 50125-1和根据EN 60721-3-5等级5F2 根据EN 50125-1和根据EN 60721-3-5等级5B2 根据EN 50125-1和根据EN 60721-3-5等级5S2 根据EN 50125-1, 最大直径 15mm

第二节 动车组电气设备 CRH1型动车组
1、CRH1动车组主要辅助电气设备的布置
CRH1动车组组成
5动3拖，分为3个供电单元
青岛四方-庞巴迪-鲍尔 铁路运输设备有限公司 和瑞典庞巴迪运输有限 公司合作设计制造
车辆
1
2
3
4
5
6
7
8
代号
Mc1
Tp1
M1
M3
Tb
M2
Tp2
Mc2
受电弓
0
1
0
0
0
0
1
0
拖车
车辆
1
2
3
4
5
6
7
8
代号
T1c M2 M1 T2 T1k M2 M1s T2c
受电弓
0
0
0
1
0
1
0
0
变压器
0
1
0 0(1) 0
1
0
0
牵引变流器
0
1
1 0 (1) 0(1) 1
1
0
牵引电机
0
4
4 0(4) 0(4) 4
4
0
辅助电源装置 1
0
0
0 0(1) 0
0
1
制动单元
1
1
1
1
1
1
1
1
蓄电池箱
0
1
2
3
4
5
6
EC01 TC02 IC03 BC04 FC05
IC06
0
1
0
0
0
0
0
1
0
0
0
0
1

动车组的原型车选择
CRH3原型车
Velaro-E
设计时速350公里，运营时速350 公里 代表西门子最先进的动车组技术
可满足中国铁路高速客运需要
西门子
引进动车组的九大关键技术
铝合金、不锈钢车体 动车组系统集成
列车网络控制系统
牵引控制系统
转向架
牵引电机
牵引变压器
制动系统 牵引与辅助变流器
PART
蓄 电 池 系 统 还 需 为 列 车 控 制 系 统 提 供 不间断安全电源
一、动车组辅助电气系统
动车组配电系统的作用
是将
供电装置
用电设备
控制保护设备
连成一个完整的电气系统 并将电能予以输送和分配
二、动车组辅助供电系统的组成
我国动车组辅助供电系统主要两种形式
1
主辅分离独立绕组 供电
牵引变压器设置辅助 绕组
动车组辅助电气 系统概述
动车组的原型车选择
CRH1原型车
Regina
庞巴迪
最高运营时速200公里
在北欧地区使用广泛，运营数量大， 技术成熟
理想的中短途客运和城际交通用车
CRH2原型车
动车组的原型车选择
E2-1000
川崎重工
设计时速315公里，运营时速275公里 代表日本新干线最先进的动车组技术 可满足中国铁路高速客运需要
01
动车组辅助供电系统
概述
一、动车组辅助电气系统
动车组辅助电气系统包括：
辅助供电系统 和 配电系统
动车组辅助供电系统指：
除为牵引动力系统之外的
所有需要用电的负载设备提供 电能的系统
包括
辅助供电系统
蓄电池设备包括 牵引电机风机 主变流器冷却用水泵(或油泵)及风机 辅助变流器冷却风机 主变压器油泵 空气压缩机 充电机及其风机 空调机及各种电动阀门 车厢照明及各种服务性电气设备

1-轨道；2-行走轮系；3-车辆.
图1车辆结构示意图
1-立柱；2-加强撑；3-轨道.
图2立柱与轨道空间关系示意图
能用蓄电池维持紧急照明和通风用电，如果失电时间过长供电的辅助，会严重影响乘坐舒适性和空气质量。

由以上的分析可知，采用直-交式供电的辅助供电系统在受电弓失电的情况下要比采用交直交式供电的动车在系统稳定性和乘坐舒适性方面要高得多。

4总结
从以上四个方面对比分析结果中可得，采用直-交供电方式、从主整流器中间直流环节处取电，采取逆变器并联向三相交流母线供电方案较优。

我国在发展高速铁路动车组技术时，首先要结合我国技术水平，先进技术吸收转。

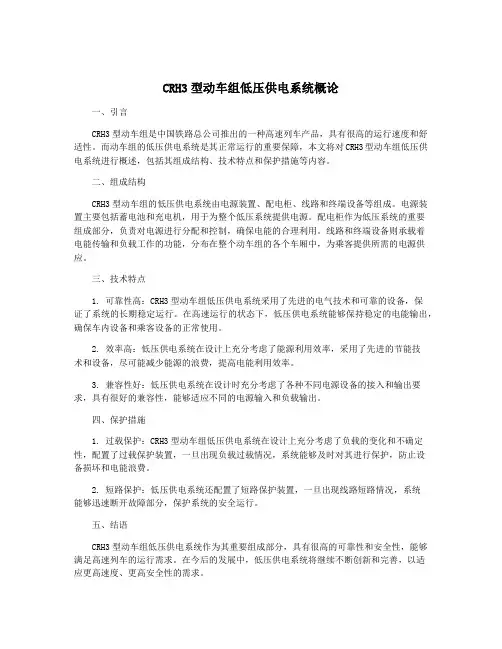

CRH3型动车组低压供电系统概论一、引言CRH3型动车组是中国铁路总公司推出的一种高速列车产品，具有很高的运行速度和舒适性。

而动车组的低压供电系统是其正常运行的重要保障，本文将对CRH3型动车组低压供电系统进行概述，包括其组成结构、技术特点和保护措施等内容。

二、组成结构CRH3型动车组的低压供电系统由电源装置、配电柜、线路和终端设备等组成。

电源装置主要包括蓄电池和充电机，用于为整个低压系统提供电源。

配电柜作为低压系统的重要组成部分，负责对电源进行分配和控制，确保电能的合理利用。

线路和终端设备则承载着电能传输和负载工作的功能，分布在整个动车组的各个车厢中，为乘客提供所需的电源供应。

三、技术特点1. 可靠性高：CRH3型动车组低压供电系统采用了先进的电气技术和可靠的设备，保证了系统的长期稳定运行。

在高速运行的状态下，低压供电系统能够保持稳定的电能输出，确保车内设备和乘客设备的正常使用。

2. 效率高：低压供电系统在设计上充分考虑了能源利用效率，采用了先进的节能技术和设备，尽可能减少能源的浪费，提高电能利用效率。

3. 兼容性好：低压供电系统在设计时充分考虑了各种不同电源设备的接入和输出要求，具有很好的兼容性，能够适应不同的电源输入和负载输出。

四、保护措施1. 过载保护：CRH3型动车组低压供电系统在设计上充分考虑了负载的变化和不确定性，配置了过载保护装置，一旦出现负载过载情况，系统能够及时对其进行保护，防止设备损坏和电能浪费。

2. 短路保护：低压供电系统还配置了短路保护装置，一旦出现线路短路情况，系统能够迅速断开故障部分，保护系统的安全运行。

五、结语CRH3型动车组低压供电系统作为其重要组成部分，具有很高的可靠性和安全性，能够满足高速列车的运行需求。

在今后的发展中，低压供电系统将继续不断创新和完善，以适应更高速度、更高安全性的需求。

CRH3型动车组低压供电系统概论CRH3型动车组是中国铁路上的一种高速动车组列车，其低压供电系统是其重要组成部分之一。

低压供电系统是CRH3型动车组车辆电气系统的重要组成部分，它为车内各种配套设备和功能模块提供必要的电能支持，保障列车正常运行和乘客舒适出行。

本文将从CRH3型动车组低压供电系统的基本构成、工作原理和特点等方面进行概述。

一、 CRH3型动车组低压供电系统的基本构成CRH3型动车组低压供电系统主要由电源系统、配电系统、控制系统和保护系统四大部分组成。

1. 电源系统：CRH3型动车组低压供电系统的电源主要来自列车的主变压器和牵引逆变器。

主变压器将高压输电线路提供的交流电能，通过变压变流的方式转化为适合列车低压设备使用的交流电能；牵引逆变器则将主变压器输出的交流电能，通过逆变变流的方式转化为直流电能，为列车的牵引电机提供驱动力。

2. 配电系统：CRH3型动车组低压供电系统的配电系统主要由配电线路、配电盘和配电保护设备组成。

配电线路负责将电源系统提供的电能输送到车内各种设备和功能模块；配电盘则用于对电能进行集中分配和控制；配电保护设备则用于对电能进行监测和保护，确保列车运行过程中的电能稳定和安全。

3. 控制系统：CRH3型动车组低压供电系统的控制系统主要由列车控制器和逆变器控制器组成。

列车控制器负责监控和控制整个车辆的电气设备和功能模块，确保其正常运行和协调配合；逆变器控制器则负责监控和控制牵引逆变器的工作状态和输出功率。

4. 保护系统：CRH3型动车组低压供电系统的保护系统主要包括过载保护、短路保护和接地保护等功能。

过载保护用于对各种设备和功能模块的电能进行实时监测和保护，确保其在额定工作范围内运行；短路保护用于对各种线路和设备的电能进行监测和保护，避免因短路故障引发的安全隐患；接地保护用于对列车车体和设备的接地状态进行监测和保护，确保其在安全的电气环境内运行。

二、 CRH3型动车组低压供电系统的工作原理CRH3型动车组低压供电系统在列车运行过程中，主要通过电源系统提供的电能，经过配电系统的输送和控制，为列车的各种设备和功能模块提供必要的电能支持。

CRH3C型动车组辅助变流器接触器辅助触头故障分析摘要：辅助变流器是辅助供电系统的核心部件，其故障时，将影响动车组运行的舒适性，严重时还会影响动车组的正常运行。

本文针对CRH3型动车组辅助变流器输出控制接触器辅助触头故障现象及故障原因进行了分析，并提出相应的解决方案，有效的解决了辅助变流器输出控制接触器辅助触头故障。

关键词：辅助变流器；接触器；辅助触头盒；传动杆前言辅助供电系统是动车组的一个重要组成部分，为动车组主要牵引部件冷却系统、动车组风源系统、空调系统、蓄电池充电机及辅助加热等提供电源，维系着动车组的启动和正常运行。

辅助供电系统的核心部件是辅助变流器，所有辅助变流器均设置有输出控制接触器，若输出控制接触器故障，则其所在的辅助变流器便停止交流电输出，进而减少整车的辅助供电容量。

本文将着手分析一种辅助变流器输出控制接触器辅助触头机械故障，并提出相应的解决方案。

1 系统组成及工作原理CRH3C型动车组为8辆编动车组，车载空调、主空压机、冷却系统等设备的供电电源为3AC 440V/60Hz车载电源，此电源由辅助变流器提供。

辅助变流器的输入为牵引变流器中间直流3000V，经过逆变、整形、滤波等过程处理后，通过输出控制接触器Q30输出3AC 440V/60Hz电源。

当接触器Q30故障时，其所在辅助变流器无法正常输出3AC 440V /60Hz电源。

2 故障描述辅助变流器输出控制接触器Q30由辅助变流器控制单元控制，并将其中一组常开辅助触头的状态反馈给辅助变流器控制单元，以供控制单元判断接触器Q30的实际状态与指令要求的状态是否一致。

当控制单元发出接触器Q30闭合指令时，如果接触器Q30辅助触头状态反馈为“开”，则控制单元诊断为接触器Q30故障，并停止辅助变流器工作，同时向列车网络控制系统上报相应的故障代码。

据不完全统计，2011年10月至2012年12月期间，CRH3C 型动车组共发生辅助变流器输出控制接触器Q30辅助触头故障40起。

CRH3型动车组低压供电系统概论CRH3型动车组的低压供电系统主要包括两个部分，即车载直流系统和车辆电气系统。

车载直流系统主要提供电力给车辆内的设备和设施使用，包括照明、空调、通风系统等；而车辆电气系统则是将来自架空线路的交流电能转换为车辆所需要的直流电能。

下面将从这两个方面对CRH3型动车组的低压供电系统进行详细介绍。

首先来介绍车载直流系统。

CRH3型动车组的车载直流系统采用了先进的直流电源装置，能够在列车运行时为车辆内的各种设备和设施提供所需的电力。

这些设备和设施包括照明系统、空调系统、冷藏设备、通风系统、门控系统等。

照明系统主要用于提供列车车厢内的照明，以保障乘客的舒适度和安全性；空调系统则是为了保证列车车厢内的温度和湿度处于一个舒适的范围，提高乘客的乘坐体验；冷藏设备主要用于保存食品和饮料，以供应列车车厢内的乘客；通风系统主要用于保证列车车厢内的空气质量，排出车厢内的异味和烟雾，保障乘客的健康和舒适度；门控系统则是为了保障列车车厢内的安全性，防止乘客在列车运行时发生意外。

这些设备和设施都需要车载直流系统为其提供电力支持，因此车载直流系统在CRH3型动车组中起着至关重要的作用。

其次是车辆电气系统。

CRH3型动车组的车辆电气系统是将来自架空线路的交流电能转换为列车所需要的直流电能的系统，它由牵引电动机、逆变器、牵引变流器、主变压器和辅助变压器组成。

在列车运行时，来自架空线路的交流电能首先经过主变压器变压，然后输入到牵引变流器中，进行变流，再经过逆变器将交流电能转换为直流电能，最终通过辅助变压器分配到各个车辆的电气设备中。

牵引电动机是CRH3型动车组的动力源，它接收车辆电气系统提供的直流电能，驱动列车运行。

而逆变器和牵引变流器则是负责将交流电能转换为直流电能的重要设备，它们的性能稳定和可靠性高，影响着列车的牵引性能和运行效率。

而主变压器和辅助变压器则是保障车辆电气系统正常运行的关键设备，它们能够调节车辆电气系统中的电压和电流，保障各个设备和设施能够得到正常的电力供应。

（2）辅助变流器工作原理。 单辅助变流器包括开关和 保护部件、各种监控设备和电源模块。 单辅助变流器直接 连 接 到 牵 引 变 流 器 的 中 间 电 路 上 。 标 称 电 压 为 DC 3000V。 操作单辅助变流器需要满足下列条件：①单辅助 变流器从机车控制系统收到了触发信号。 ②输入电压在 有效电压范围内。
操作蓄电池充电器需要满足下列条件： ①列车控制 装置根据 MVB 的指令发送一个开关信号。 ②110V 外部 直流电源断开 （在蓄电池箱上）。 ③输入电压在有效范围 内。 ④蓄电池充电器内没有出现错误。
蓄电池充电器模块和高频变压器将 3AC 输入电压 （440V / 60Hz） 转换成可能隔离的 110V 直流输出电压。 在正常的工作状态下，装置给蓄电池充电，同时向直流负 载供电。 2.4 蓄电池
1 底座；2 电机；3 主动轮；4 锁紧螺母；5 从动轮；6 支架 1； 7 主轴；8 支架 2；9 旋转刀片
图 1 小型电动玉米脱粒机的结构图 （2）小型电动玉米脱粒机的工作原理。 小型电动玉米 脱粒机在设计时选用电压为 220V, 功率为 0.3KW 的小型 直流异步电机作为脱粒机工作的源动力，该电机在工作是 的额定转速为 1200r/min，当脱粒机工作时，其电机发送的 源动力通过脱粒机的主、从动轮传送至主轴，主轴在源动 力的作用下带动旋转刀片做旋转运动， 在脱粒时只需将 玉米塞进旋转刀片中便可将玉米粒和玉米芯分离开来， 实现玉米脱粒。
Abstract:Auxiliary power supply system mainly provides AC or DC power supply for on-board equipment, and the core power equipment is auxiliary converter. The auxiliary inverter includes single auxiliary converter (ACU) and double auxiliary converter (D - ACU). This paper analyzes the composition structure and working principle of type CRH3 EMU

课时授课计划副页年月日教学过程及授课内容附注CRH3型动车组辅助供电系统每节动车上都配备一台牵引变流器，电能输入模块连接在牵引变流器的中间电路。

在供电失效的情况下可以通过牵引变流器中间电路将牵引电机发出的电继续供给车载电源系统。

在25kV 供电的分相区，如果最小速度达到50km/h 时可以实现上述功能。

在（07 和02 ）变压器车上配备有一个单辅助变流器单元。

他们与头车08/01的牵引变流器中间电路相连，在中间车05 和04 分别配备了一个双辅助变流器。

他们分别与中间车06 和03 内牵引变流器的中间电路相连，在双辅助变流器和单辅助变流器的输入端都与一根电缆相连接，这样可以实现在从一个继续有效的牵引变流器同时给辅助变流器供电。

（这种情况是考虑两个牵引变流器中一个失效时）。

所有的辅助变流器都通过供电总线排向8 辆车（08 到01）同时输出440V60Hz 3 AC 电源。

在正常情况下，列车供电总线排贯通整列车。

如果供电总线排出现故障，可以通过打开辅助变流器中的连接开关来隔离8 辆车部分的单个区间的供电。

在单个车内总线排能提供最大的载荷，辅助变流器单元通过440V60Hz 3 AC 总线排实现同步，不需要单独的同步电缆。

在中间车05 和04 分别配备了一个蓄电池和一个充电机，电池充电机通过440V 60Hz 总线获得供电，充电机给蓄电池，110V DC 系统以及与之连接各种负载供电。

110V DC 系统贯穿整个8 辆车（08 到01）。

在每节车里各有一个逆变器从110V DC 系统中获取电能，输出230V 50Hz 1AC 给旅客插座等供电。

230V 50Hz 1 AC 供电车与车之间不相互连接。

一个230V 60Hz 1 AC 供电网络给列车一些低功率的加热设备供电，这个供电由440V 60Hz 3 AC供电的变压器产生。

1、系统组成辅助供电系统由牵引变流器的中间直流电路、单辅助变流器（ACU）、双辅助变流器（D-ACU）、充电机、蓄电池、辅助及控制用电设备、地面电源等几部第 1 页。

CRH3型动车组的辅助供电系统分析摘要：随着我国社会经济的不断发展，人们对于出行的质量要求越来越高，动车是现代人们远距离出行的主要交通工具，为了保证高速动车组能够长时间可靠的安全运行，列车需要稳定的辅助供电系统来为列车设备提供电源。

高速动车组上的空调系统，采暖照明系统，信息系统等一系列系统，都离不开辅助供电系统的支持，因此辅助供电系统会直接决定着高速动车组运行的质量。

本文将针对CRH3型动车组的辅助供电系统进行简单的分析。

关键词：CRH3型；动车组；辅助供电系统；CRH3型动车组供电系统主要以辅助供电系统为平台，能够有效解决CRH3型动车组在运行过程中所遇到的各种问题。

CRH3型动车组辅助供电系统电源，主要依靠牵引变流器直流环节提供辅助变流器，能够将直流电转化为三相交流电为辅助系统完成共建，同时可以通过牵引变流器中间电路将牵引电机所产生的电源继续供给辅助供电系统。

一．CRH3型动车组辅助供电系统特点CRH3型动车组辅助供电系统的供电线路贯穿整个CRH3型动车组，另外辅助供电系统的种类较多，需要提供的电源规格各不相同，布线也较为复杂，目前CRH3型动车组辅助变流器正在朝着轻量化和小体积发展，最新的IGBT元件和高频电子技术能够有效的提高动车组辅助供电系统的效率和可靠性。

辅助供电系统中交流三项供电使用的是干线供电方法，辅助变流器能向干线输出相同的交流三项电源，实现联网供电。

其次直流供电，为了提高负载的可靠程度，直流供电干线分为多线路，对于特别重要的设备使用的是直连电池不间断供电，这样能够有效的提高辅助供电系统的可靠性【1】。

如图1所示。

图1 CRH3型动车组辅助供电系统二．CRH3型动车组辅助供电系统组成辅助供电系统中辅助电源系统主要有电源供给设备和电源转化设备组成，动车组的辅助供电系统通常是由辅助变流器，蓄电池，充电机等设备组成。

通常来说牵引变流器和辅助变流器会安装在同个位置，依靠蓄电池和充电机提供不停电的应急电源。

辅助供电系统 1.4 辅助供电系统的特点 1.4.1 高可靠性设计
交流3AC 440V 60Hz供电采用干线供电方式，所有的辅助变流 器都向干线输出同相位440V 60Hz 3 AC 电源，实现了联网供电。 当一个辅助变流器或一个牵引变流器故障时，其余的辅助变流器 可继续向交流干线供电。
直流110V供电，为了提高某些负载的可靠性 （例如应急照明， 中央控制单元，人机界面等），直流供电干线分为BN1、BN2两路， 直流负载，一部分由BN1供电，另一部分由BN2供电。对于特别重要 的负载，采用直连电池不间断供电。这样，直流和交流供电系统可 靠性大大提高。 我国的25T列车，辅助供电系统采用的是集中整流分散变流的 供电方式，每辆客车车下安装35KVA逆变器和8KW充电机，当逆变器 故障时，交流负载断电，充电机故障或过分相区时，只能由电池供 电，可靠性不如动车组高。
辅助供电系统
1.2 供电制式
辅助供电系统采用列车干线供电方式，由分散布置在若干车 辆上的各辅助电源设备向干线供电。交流供电采用3相440V 60Hz 制式，直流供电采用DC110V制式。
1.3 供电原理
请看下面辅助供电系统的原理框图：
EC 08
TC 07
IC 06
FC 05
BC 04
IC 03
TC 02
EC 01
TRC
TRC
TRC
TRC
ACU 160
160 D-ACU 160 380 V 50 Hz
3 2 3 3 2
160 D-ACU 160 380 V 50 Hz
2
160
ACU
3
2
3
2
3
3
3
2பைடு நூலகம்

CRH3型动车组低压供电系统概论CRH3型动车组是中国铁路运输工具的一种，是中国自主设计和制造的一种高速动车组。

它采用了先进的技术和设备，具有较高的性能和可靠性。

在CRH3型动车组中，低压供电系统是一个重要的部分，它为车辆提供了必要的电力，保证了车辆正常运行。

本文将对CRH3型动车组低压供电系统进行概述，介绍其组成和工作原理。

一、低压供电系统的组成1. 供电装置：供电装置是低压供电系统的核心部件，它通常由变压器、整流器、电池等组成。

变压器用于将高压交流电转换成适合车辆使用的低压交流电，整流器则将低压交流电转换成直流电，供给车辆的电源系统使用。

电池则用于储存电能，以备不时之需。

2. 供电线路：供电线路是将电能从供电装置传输到车辆各个部件的通道，它通常由导线、绝缘材料、连接件等组成。

供电线路要求有足够的导电能力和良好的绝缘性能，以确保电能传输的稳定性和安全性。

3. 电气设备：电气设备是低压供电系统的终端设备，它包括车辆的照明、空调、通信、制动等电气设备，这些设备都需要低压电能的供应才能正常工作。

2. 供电线路将经过供电装置处理的电能传输到车辆各个部件，包括照明、空调、通信、制动等电气设备。

3. 电气设备利用低压电能进行工作，为车辆提供必要的功能支持，保证车辆正常运行。

在车辆运行过程中，低压供电系统需要根据车辆的实际需求提供不同的电能支持，包括动态调整电压和电流等参数，以适应不同工况下的电能使用需求。

1. 高效节能：低压供电系统采用先进的电能转换技术，能够高效地将高压交流电转换成低压直流电，提高能源利用率，降低能源消耗。

2. 稳定可靠：供电装置和供电线路采用高品质的材料和工艺，具有良好的稳定性和可靠性，能够在恶劣的运行环境下保持正常工作。

3. 安全环保：低压供电系统采用符合国家标准的安全电气设备和环保材料，能够确保车辆运行过程中的安全性和环保性。

4. 智能化管理：低压供电系统配备了先进的监测和管理设备，能够实时监测电能使用情况和供电设备状态，为运营管理提供数据支持。

CRH3型动车组低压供电系统概论CRH3型动车组是中国铁路总公司自主研发的高速列车，采用了国际先进的制动、传动、车体及内装、供电和控制等技术，能够在复杂的地形、气候和运行条件下，实现安全、快速、舒适的运营。

其中，低压供电系统是CRH3型动车组的重要组成部分之一，是保障列车正常运行的核心技术之一。

CRH3型动车组低压供电系统主要包括电源装置、负载设备和线路连接三部分。

电源装置是指列车上的电源设备，包括发电机、牵引电池组和逆变器等，主要负责产生、储存并转换电能。

负载设备是指电路上的各种用电设备，包括控制系统、空调系统、照明系统、车门系统、信息娱乐系统和厕所系统等，主要负责消耗电能。

线路连接是指将电源装置和负载设备通过铜导线或光缆连接起来，实现电能的传输和分配。

1.多级供电结构：CRH3型动车组低压供电系统采用了多级供电结构，即将电源装置分为多个级别，逐级供电给负载设备。

这样可以保证各个负载设备之间互不干扰，同时也可以减小电路的串扰和噪音。

2.高效能利用：CRH3型动车组低压供电系统采用高效的功率转换技术和能量回收技术，实现对电能的最大化利用。

发电机和逆变器能够自动调节输出电压和频率，以适应列车运行的各种工况；牵引电池组能够存储和释放电能，以满足列车短时间内的能量需求；能量回收技术能够将制动时产生的能量回收并存储，以减少能源消耗。

3.智能化控制：CRH3型动车组低压供电系统采用了智能化控制技术，能够对电源装置和负载设备进行实时监测和控制。

列车驾驶员和维护人员可以通过车载终端或中央控制室对电能的产生、转换、传输和消耗进行精准控制，确保列车的高效运行和安全保障。

4.多种电源切换：CRH3型动车组低压供电系统还具有多种电源切换方式，包括自动切换、手动切换和保障切换等。

在电源异常或故障时，系统能够及时自动切换到备用电源，保证列车的继续运行；同时也可以通过手动或保障切换方式对电源进行切换，以满足不同工况下的电能需求。
