桥梁预应力结构施工质量控制

后张法预应力混凝土简支梁桥预应力工程施工质量控制要点后张法预应力混凝土简支梁桥是一种常见的桥梁结构形式，在桥梁工程中具有广泛的应用。

预应力工程施工过程中，质量控制是至关重要的，直接影响着桥梁的使用寿命和安全性。

下面就后张法预应力混凝土简支梁桥预应力工程施工质量控制的要点进行介绍。

一、材料质量控制1. 预应力钢筋预应力钢筋是后张法预应力混凝土简支梁桥的关键材料，其质量直接影响着桥梁的使用性能。

在施工前要对预应力钢筋进行抽检，检查其外观、尺寸、化学成分、力学性能等指标是否符合要求。

要注意防止预应力钢筋的锈蚀和损坏，保证其使用性能。

2. 混凝土混凝土是桥梁结构的基本材料，对混凝土的质量进行控制是非常重要的。

在施工前要进行混凝土试块的抽检，并对其强度、密实性、抗渗性等指标进行检测，确保混凝土的质量符合设计要求。

要注意混凝土搅拌过程中的水灰比控制，防止出现过度流动或者太稠的情况。

3. 粘结材料粘结材料主要包括预应力用的环氧树脂胶粘剂，要对其进行质量抽检，保证其粘结性能和抗老化性能符合要求。

要严格控制环氧树脂胶粘剂的使用量和施工工艺，避免出现质量问题。

二、施工工艺控制1. 预应力布设后张法预应力混凝土简支梁桥的预应力布设是非常重要的一环，要保证预应力钢筋的布设间距和张拉力大小符合设计要求。

在预应力钢筋的锚固长度、锚具的安装位置以及锚固构造的选择上都要进行严格控制，避免出现问题。

2. 预应力张拉在预应力钢筋的张拉过程中，要控制张拉力的大小和变化速度，避免出现过大的应变和挠度，导致预应力钢筋断裂或者混凝土开裂的情况。

要注意预应力张拉的顺序和张拉机的使用，确保所有的预应力钢筋都能够得到均匀的预应力。

3. 环氧树脂胶粘剂施工环氧树脂胶粘剂的施工要控制好温度、湿度和胶层厚度，避免出现过高或者过低的环境温度和湿度对粘结性能的影响，同时也要控制好胶层的厚度，避免出现浪费或者不足的情况。

1. 预应力钢筋张拉力的检测在预应力钢筋张拉过程中，要对张拉力进行实时监测和记录，确保张拉力的变化符合设计要求。

预应力混凝土连续刚构桥施工控制1. 引言-预应力混凝土连续刚构桥的概念和定义-预应力混凝土连续刚构桥施工控制的重要性2. 施工前准备工作-施工计划的编制及审核-现场钢筋加工-预制构件及其他材料的检验3. 施工过程控制-灌浆管的布置和灌浆质量控制-张拉工艺及张拉力的控制-砼浇筑的控制及其质量检验-连续刚构桥的拼接及精度控制-仪器设备的监控和维护4. 质量控制-质量监控方法和流程-质量验收标准及其实施5. 施工难点及处理方法-钢筋加工和绑扎-浇筑砼的控制-连续刚构桥的拼接和精度控制-张拉工艺6. 结论-预应力混凝土连续刚构桥施工控制的重要性和必要性-施工控制方法的完善和进一步提高-开展进一步研究的必要性第一章引言预应力混凝土连续刚构桥是大跨度桥梁中应用最广的一种结构形式，其具有刚度大、变形小、承载能力高、耐久性好等特点，广泛应用于高速公路和铁路等交通建设领域。

而预应力混凝土连续刚构桥的施工过程控制对于保障其质量和保证工期具有重要的意义。

因此，本论文拟就预应力混凝土连续刚构桥施工过程控制方面的问题进行研究与探讨。

1.1 预应力混凝土连续刚构桥的概念和定义预应力混凝土连续刚构桥是指由预应力混凝土梁段、节点和支座组成的桥梁连续刚构体系。

该结构形式由一组梁段构成，每个梁段之间通过节点连接，并通过预应力使整体达到统一工作状态。

该结构的特点是：横向墩间有连续的跨径，且不需设置支座。

1.2 预应力混凝土连续刚构桥施工控制的重要性预应力混凝土连续刚构桥在施工过程中会受到各种因素的影响，如材料环境、施工设备、工人技术以及外力刺激等，这些因素将对施工质量造成不利影响并可能导致桥梁施工中的各种问题，如张拉质量不合格、节点偏斜、梁段变形等。

因此，预应力混凝土连续刚构桥施工控制是保证工程质量、安全和工期的重要手段。

只有高度重视施工过程控制，对施工过程和质量进行有效控制，才能保证施工工期和质量的达标，并使预应力混凝土连续刚构桥顺利建设。

预应力混凝土连续梁预应力施工质量控制预应力混凝土连续梁在现代桥梁工程中应用广泛，其具有跨越能力大、结构刚度好、行车舒适性高等优点。

然而，要确保预应力混凝土连续梁的质量和性能，预应力施工质量控制至关重要。

本文将详细探讨预应力混凝土连续梁预应力施工中的关键环节和质量控制要点。

一、预应力材料的质量控制预应力筋是预应力施工中的关键材料，常用的有钢绞线、钢丝等。

在采购预应力筋时，应严格按照设计要求选择规格、型号和性能符合标准的产品。

对进场的预应力筋，应进行外观检查，确保其表面无损伤、无锈蚀、无油污等缺陷。

同时，还需按照相关标准进行力学性能试验，包括抗拉强度、屈服强度、伸长率等指标的检测，只有试验合格的预应力筋才能用于施工。

除了预应力筋，锚具、夹具和连接器也是重要的预应力材料。

锚具应具有可靠的锚固性能、足够的承载能力和良好的适用性。

在选择锚具时，要考虑其与预应力筋的匹配性，并检查其出厂合格证和质量证明书。

对于新研制的锚具，还应进行型式检验。

夹具和连接器应具有良好的自锚性能、松锚性能和重复使用性能，同样需要进行质量检验和验收。

二、预应力筋的制作与安装预应力筋的制作包括下料、编束等工序。

下料长度应根据设计要求和施工工艺确定，考虑到锚具的特点、千斤顶的工作长度以及预留的张拉长度等因素，确保下料长度准确无误。

在进行编束时，应将预应力筋梳理顺直，每隔一定距离用绑扎丝绑扎牢固，防止在穿束过程中出现混乱和缠绕。

预应力筋的安装是保证预应力施工质量的重要环节。

在穿束前，应对孔道进行清理，去除孔道内的杂物和积水。

穿束时，应采取适当的措施防止预应力筋被划伤或损坏，可以使用穿束机或人工穿束的方法。

对于较长的预应力筋束，可采用先穿束后浇筑混凝土的方法；对于较短的预应力筋束，可在浇筑混凝土后再进行穿束。

在安装过程中，要确保预应力筋的位置准确，其偏差应符合设计和规范要求。

三、预应力张拉施工预应力张拉是预应力施工中的核心工序，直接影响到连续梁的受力性能和质量。

预应力施工质量控制要点1、涉及规范1)《预应力混凝土用钢丝》GB/T52232)《预应力混凝土用钢绞线》GB/T52243)《无粘结预应力钢绞线》JG1614)《预应力筋锚具、夹具和连接器》GB/T143705)《预应力锚具、夹具和连接器应用技术规程》JGJ856)《预应力混凝土用金属螺旋管》JG2257)《预应力混凝土用塑料螺旋管》JT/T5298)《无粘结预应力混凝土结构技术规程》JGJ/T929)《城市桥梁工程施工与质量验收规范》CJJ2—200810)《北京市城市桥梁工程施工技术规程》DBJ01-46-200111)《北京市地方标准——市政基础设施工程资料管理规程》DB11/T808-201112)《公路桥涵施工技术规范》JTG/T F50—20112、涉及到进场复试试验项目及技术要求1）钢绞线①预应力钢绞线进场复试批次：《公路桥涵施工技术规范》JTG/T F50-2011、《城市桥梁工程施工与质量验收规范》CJJ2—2008、《北京市城市桥梁工程施工技术规程》DBJ01—46—2001均规定预应力钢绞线进场检测60T一批,抽取三盘在盘中正常部位取样进行检测,检测包括表面质量、直径偏差和力学性能检测。

②表面质量、直径偏差检测项目按照《预应力混凝土用钢绞线》GB/T5224规定1×2结构钢绞线尺寸及允许偏差1×3结构钢绞线尺寸及允许偏差D nd1×7结构钢绞线尺寸及允许偏差。

当用于煤矿时需标示说明,其直径允许偏差为—0。

20mm～+0.60mm。

③力学性能复试：按照《预应力混凝土用钢绞线》GB/T5224规定1×2结构钢绞线力学性能2）锚具、夹具及连接器①预应力锚具进场复试批次：按照《预应力筋锚具、夹具和连接器》GB/T14370《预应力锚具、夹具和连接器应用技术规程》JGJ85规定，预应力锚具、夹具及连接器同一种材料和同一生产工艺条件下的产品，同批进场时可视为同一检验批。

后张法预应力混凝土梁桥施工质量控制在现代桥梁建设中，后张法预应力混凝土梁桥因其结构合理、受力良好、自重轻、跨度大等优点，成为了我国桥梁工程领域的重点发展对象。

然而，施工质量的控制对于确保桥梁的安全性、耐久性和可靠性至关重要。

本文将以多年工作经验为基础，为大家分享一些关于后张法预应力混凝土梁桥施工质量控制的关键点。

我们要关注预应力混凝土原材料的质量控制。

预应力混凝土梁桥所使用的原材料，如水泥、砂、石子、钢筋、预应力钢束等，都必须符合国家相关标准。

在选购原材料时，应选择有良好信誉的生产厂家，并进行严格的抽样检验。

对于混凝土的配合比设计，要充分考虑现场环境、气候条件等因素，确保混凝土的强度、耐久性和工作性能。

预应力混凝土梁桥的施工工艺对于施工质量的控制同样具有重要影响。

后张法预应力施工主要包括预应力孔道布置、预应力钢束加工、张拉和锚固等环节。

在施工过程中，要严格遵循相关规范，确保预应力钢束的加工质量和张拉力度。

同时，要注意孔道灌浆的密实度，以防止预应力钢束腐蚀。

在混凝土浇筑过程中，应采用合适的振捣方法，确保混凝土的密实性和均匀性。

我们要关注施工过程中的监测与检测。

通过对施工现场的实时监测，可以及时发现施工过程中可能出现的质量问题，并采取相应措施进行整改。

监测内容主要包括混凝土强度、预应力钢束的张拉力、锚固性能、结构尺寸等。

还要注意对施工过程中的各个环节进行记录，以便在出现问题时能够追溯责任。

然后，施工质量控制还应注重施工安全管理。

在后张法预应力混凝土梁桥施工过程中，要严格遵守安全操作规程，确保施工人员的人身安全。

同时，还要对施工现场进行严格的管理，确保施工设备的正常运行，避免因设备故障导致的质量问题。

我们要关注施工后的验收与维护。

在后张法预应力混凝土梁桥施工完成后，要进行严格的验收，确保桥梁质量符合国家标准。

验收内容包括结构尺寸、混凝土强度、预应力钢束的张拉力、锚固性能等。

验收合格后，桥梁方可投入使用。

铁路连续梁竖向预应力施工中的质量控制铁路连续梁作为我国铁路桥梁工程中的重要结构形式，其施工质量直接影响到铁路桥梁的安全性和使用寿命。

在铁路连续梁施工中，竖向预应力施工是关键环节之一。

本文将从铁路连续梁竖向预应力施工的各个方面，探讨质量控制的方法和要点。

一、预应力混凝土连续梁概述预应力混凝土连续梁是一种采用预应力技术加固的混凝土梁。

通过对梁体施加预应力，可以提高梁的承载能力，减小梁的截面尺寸，降低桥梁自重，提高桥梁的稳定性和使用寿命。

铁路连续梁作为一种大跨度、重载的桥梁结构，采用预应力技术具有重要意义。

二、竖向预应力施工质量控制要点1.预应力筋的选用预应力筋是预应力混凝土连续梁的关键材料。

在选用预应力筋时，应根据设计要求选择具有较高强度、良好延性、较低松弛率和抗腐蚀性能的预应力筋。

同时，要严格控制预应力筋的表面质量，避免出现损伤、锈蚀等现象。

2.预应力筋的张拉预应力筋的张拉是竖向预应力施工的核心环节。

张拉过程中，要严格控制预应力筋的张拉应力、张拉速度和持荷时间。

张拉前，应先对设备进行校验，确保其精度。

张拉过程中，要实时监测预应力筋的应力变化，确保张拉质量符合设计要求。

3.预应力筋的锚固预应力筋锚固是保证预应力混凝土连续梁正常工作的关键。

在锚固过程中，要确保预应力筋与混凝土之间的粘结强度满足设计要求。

锚固完成后，要进行锚固力检验，确保预应力筋在桥梁使用过程中不会发生滑移。

4.混凝土浇筑与养护混凝土是预应力混凝土连续梁的载体，其质量对桥梁的安全性和使用寿命具有重要影响。

在混凝土浇筑过程中，要控制混凝土的配合比、浇筑速度和振捣质量。

混凝土养护过程中，要确保混凝土充分硬化，避免出现裂缝等质量问题。

5.施工监测与质量控制施工监测是确保预应力混凝土连续梁施工质量的重要手段。

在施工过程中，要根据设计要求进行结构变形、应力应变等监测，及时发现并处理质量问题。

同时，要加强现场质量控制，严格执行施工工艺和质量标准，确保施工质量。

预应力混凝土连续梁预应力施工质量控制预应力混凝土连续梁因其跨越能力大、结构性能好等优点，在现代桥梁工程中得到了广泛应用。

然而，要确保预应力混凝土连续梁的质量和安全性，预应力施工质量的控制至关重要。

本文将对预应力混凝土连续梁预应力施工质量控制的各个环节进行详细阐述。

一、预应力材料的质量控制（一）预应力钢绞线预应力钢绞线是预应力施工中最常用的材料之一。

在采购时，应严格按照设计要求选择合适的规格和型号，并要求供应商提供质量证明书和检验报告。

钢绞线到场后，应进行外观检查，查看表面是否有锈蚀、裂纹、损伤等缺陷。

同时，按照相关标准抽取样品进行力学性能试验，包括抗拉强度、屈服强度、伸长率等指标，确保其质量符合要求。

（二）锚具和夹具锚具和夹具是将预应力筋固定在混凝土构件上的重要部件，其质量直接影响预应力的施加效果和结构的安全性。

锚具和夹具应具有可靠的锚固性能、足够的承载能力和良好的适用性。

在选择时，应根据预应力筋的种类、规格和张拉工艺等因素进行综合考虑，并按照相关标准进行检验和验收。

（三）波纹管波纹管用于预留预应力筋的孔道，其质量好坏直接关系到预应力筋的防护和孔道的压浆质量。

波纹管应具有足够的强度和刚度，且密封性良好，防止漏浆。

在使用前，应进行外观检查，查看有无破损、变形等缺陷，并进行密封性试验。

二、预应力筋的制作和安装质量控制（一）预应力筋的下料和编束预应力筋在下料前，应按照设计要求确定其长度，并考虑工作长度和预留长度。

下料时应采用砂轮切割机切割，严禁采用电弧切割，以免损伤钢绞线。

钢绞线切割后应进行编束，每隔 1 15m 用铁丝绑扎一道，确保钢绞线顺直不缠绕。

（二）预应力筋的穿束穿束前应先清理预留孔道，确保孔道内无杂物和积水。

对于较长的孔道，可采用穿束机进行穿束；对于较短的孔道，可采用人工穿束。

在穿束过程中，应注意保护预应力筋，避免其受到损伤。

（三）预应力筋的定位和固定预应力筋在梁体内的位置应严格按照设计要求进行定位和固定，确保其在混凝土浇筑过程中不发生位移。

论后张法预应力预制梁板施工质量控制及问题处理前桥梁工程中，跨径大、自重轻、承载力高的桥梁已经广泛在我国应用，而后张法技术完全具备此优势，因而，在桥梁领域中得到广泛实施。

本主文结合笔者多年的工作经验，主要对后张法预应力预制梁板施工质量控制及问题处理进行探讨。

标签：预制梁板；施工质量控制；常见问题；应对措施1、原材料及半成品的质量控制选择信誉好，质量好的厂家进货并做好原材料的检验工作，试验报告、合格证等文件要齐全。

钢绞线堆放在通风干燥的地方，用枕木垫起，不直接与地面接触，要有防雨、防潮措施，按施工进度计划进料，或在施工现场随用随加工制作。

锚具、夹具质量不稳定表现为夹片几何尺寸不合格，硬度不均匀时夹片硬度大时会造成断丝或夹片脆裂；夹片硬度小时会造成滑丝。

或者夹片与锚环孔几何尺寸不吻合、不匹配，影响锚固效果。

所以必须按规范要求对夹片、锚具进行硬度检查，合格品才能使用。

在对锚环没放入锚垫板的定位槽内，夹片没有对齐、没摆匀的，易造成局部应力集中，影响锚固效果。

安装夹片时，夹片外露要整齐、缝隙均匀。

张拉前要认真检查一次，各道工序均应符合要求。

金属波纹管在运、安放过程中，减少或防止外力作用，防止波纹管变形。

发现严重变形的波纹管应予以更换。

2、预制梁板施工质量控制2.1模板工程。

模板宜采用钢模，制作后必须符合设计要求，有足够的刚度和保证各尺寸准确。

内模拼需严密、防止漏浆，其在构件中的定位，下部放垫块，上部、左、右用П形定位架螺栓定位。

钢模拼装应密实，拼缝中间垫橡皮或海棉条，以防漏浆。

底模、边模表面始终保持平整，不得有空隙异物。

钢模必须有足够的稳定性，四周用螺栓固定，在施工中不得变形。

模板安装完毕后进行侧向弯曲、垂直度等检查。

2.2钢筋工程。

根据板梁的型号，做好钢筋放样，钢筋制作根据样图进行制作，要求尺寸、数量、钢筋型号准确，每种不同型号的半成品挂牌标明，便于绑扎人员的分类施工。

钢筋的连接方法与绑扎需满足设计图纸及施工规范要求。

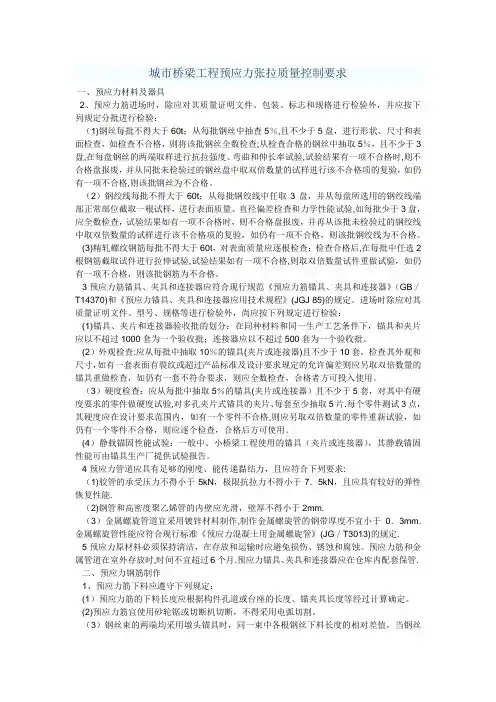

城市桥梁工程预应力张拉质量控制要求一、预应力材料及器具2、预应力筋进场时，除应对其质量证明文件、包装、标志和规格进行检验外，并应按下列规定分批进行检验：（1)钢丝每批不得大于60t；从每批钢丝中抽查5％,且不少于5盘，进行形状、尺寸和表面检查，如检查不合格，则将该批钢丝全数检查;从检查合格的钢丝中抽取5％，且不少于3盘,在每盘钢丝的两端取样进行抗拉强度、弯曲和伸长率试验,试验结果有一项不合格时,则不合格盘报废，并从同批未检验过的钢丝盘中取双倍数量的试样进行该不合格项的复验，如仍有一项不合格,则该批钢丝为不合格。

（2）钢绞线每批不得大于60t；从每批钢绞线中任取3盘，并从每盘所选用的钢绞线端部正常部位截取一根试样，进行表面质量、直径偏差检查和力学性能试验,如每批少于3盘，应全数检查，试验结果如有一项不合格时，则不合格盘报废，并再从该批未检验过的钢绞线中取双倍数量的试样进行该不合格项的复验，如仍有一项不合格，则该批钢绞线为不合格。

(3)精轧螺纹钢筋每批不得大于60t，对表面质量应逐根检查；检查合格后,在每批中任选2根钢筋截取试件进行拉伸试验,试验结果如有一项不合格,则取双倍数量试件重做试验，如仍有一项不合格，则该批钢筋为不合格。

3预应力筋锚具、夹具和连接器应符合现行规范《预应力筋锚具、夹具和连接器》（GB／T14370)和《预应力锚具、夹具和连接器应用技术规程》(JGJ 85)的规定。

进场时除应对其质量证明文件、型号、规格等进行检验外，尚应按下列规定进行检验：(1)锚具、夹片和连接器验收批的划分：在同种材料和同一生产工艺条件下，锚具和夹片应以不超过1000套为一个验收批；连接器应以不超过500套为一个验收批。

(2）外观检查:应从每批中抽取10％的锚具(夹片或连接器)且不少于10套，检查其外观和尺寸，如有一套表面有裂纹或超过产品标准及设计要求规定的允许偏差则应另取双倍数量的锚具重做检查，如仍有一套不符合要求，则应全数检查，合格者方可投入使用。

后张法预应力混凝土简支梁桥预应力工程施工质量控制要点随着城市化进程的加快，桥梁建设作为交通运输的重要部分，得到了空前的发展和重视。

而预应力混凝土简支梁桥作为桥梁结构中的一种重要形式，其施工质量直接关系到桥梁的安全使用和长期性能。

预应力混凝土简支梁桥预应力工程施工质量控制非常重要。

本文将围绕后张法预应力混凝土简支梁桥预应力工程施工质量控制要点进行介绍。

一、设计文件的认真审查在进行后张法预应力混凝土简支梁桥预应力工程施工质量控制时，首先要对设计文件进行认真的审查。

设计文件是工程的依据，包括桥梁的结构设计、材料使用要求、施工工艺等内容。

对设计文件的认真审查可以帮助施工人员充分理解工程要求，确保施工过程中不偏离设计要求，从而保证桥梁的结构安全和使用寿命。

二、材料的验收与使用在后张法预应力混凝土简支梁桥预应力工程施工中，对材料的验收和使用是至关重要的一环。

预应力混凝土的材料质量直接关系到桥梁结构的安全性，因此在施工过程中应该对预应力钢束、预应力筋、混凝土等材料进行严格的验收。

在使用过程中要合理搭配、储存和使用这些材料，确保材料的质量符合要求，从而保证桥梁结构的牢固性和耐久性。

三、施工工艺的控制后张法预应力混凝土简支梁桥预应力工程的施工工艺是关键的一环。

在施工过程中，要控制好张拉工艺、浇筑工艺、养护工艺等环节，确保施工工艺的合理性和规范性。

特别是在预应力钢束的张拉过程中，要控制好张拉力的大小和速度，避免出现过大或过小的张拉力，以免影响桥梁结构的预应力效果。

四、节点的处理和保护后张法预应力混凝土简支梁桥在施工过程中，节点的处理和保护是非常关键的一环。

节点部位是桥梁结构中的重要部分，对节点的处理和保护可以有效的避免龟裂、渗水等问题的发生。

因此要对节点的施工工艺进行严格控制，确保节点部位的质量和效果。

五、验收和记录在后张法预应力混凝土简支梁桥预应力工程的施工过程中，验收和记录是非常重要的一环。

对施工过程中的各个环节进行严格的验收和记录，可以及时发现问题并及时整改，确保施工质量能够达到设计要求。
