墩柱施工工艺及质量控制要点

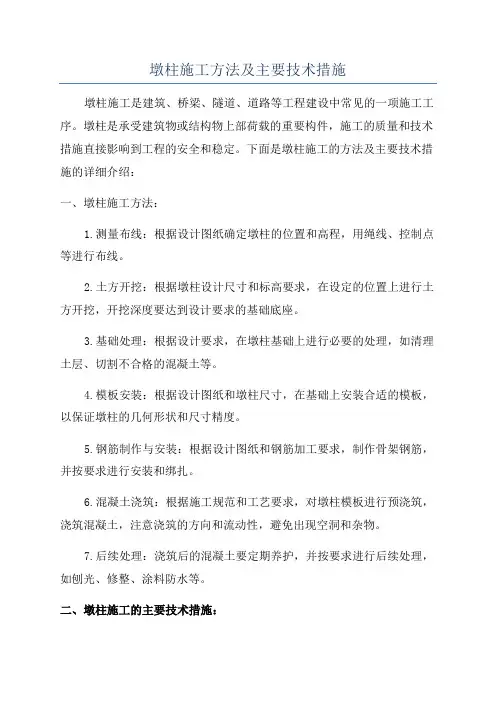

墩柱施工方法及主要技术措施墩柱施工是建筑、桥梁、隧道、道路等工程建设中常见的一项施工工序。

墩柱是承受建筑物或结构物上部荷载的重要构件，施工的质量和技术措施直接影响到工程的安全和稳定。

下面是墩柱施工的方法及主要技术措施的详细介绍：一、墩柱施工方法：1.测量布线：根据设计图纸确定墩柱的位置和高程，用绳线、控制点等进行布线。

2.土方开挖：根据墩柱设计尺寸和标高要求，在设定的位置上进行土方开挖，开挖深度要达到设计要求的基础底座。

3.基础处理：根据设计要求，在墩柱基础上进行必要的处理，如清理土层、切割不合格的混凝土等。

4.模板安装：根据设计图纸和墩柱尺寸，在基础上安装合适的模板，以保证墩柱的几何形状和尺寸精度。

5.钢筋制作与安装：根据设计图纸和钢筋加工要求，制作骨架钢筋，并按要求进行安装和绑扎。

6.混凝土浇筑：根据施工规范和工艺要求，对墩柱模板进行预浇筑，浇筑混凝土，注意浇筑的方向和流动性，避免出现空洞和杂物。

7.后续处理：浇筑后的混凝土要定期养护，并按要求进行后续处理，如刨光、修整、涂料防水等。

二、墩柱施工的主要技术措施：1.准确测量：墩柱施工前需要进行准确的测量布线工作，保证墩柱位置的准确性和稳定性。

2.土方开挖洁净：墩柱基础底座的土方开挖要保持洁净，悬浮物、积水、泥沙等要及时清理。

3.基础处理严谨：墩柱基础上的土层要进行清理，切割不合格的混凝土，保证基础底座的稳定性和安全性。

4.模板安装精确：墩柱的模板安装要准确，模板支撑要坚固，模板的水平度和垂直度要符合设计要求。

5.钢筋加工细致：墩柱的钢筋加工要符合设计图纸的要求，钢筋的制作和安装要严格按照规范操作。

6.混凝土的浇筑流动性：墩柱混凝土的流动性要控制好，避免出现空洞、杂质等问题，保证混凝土的质量。

7.后续处理及养护：墩柱施工后，要及时进行后续处理，如刨光、修整，同时要进行养护工作，保证混凝土的强度和稳定性。

通过以上的施工方法及技术措施，可以保证墩柱施工的质量和工程的安全。

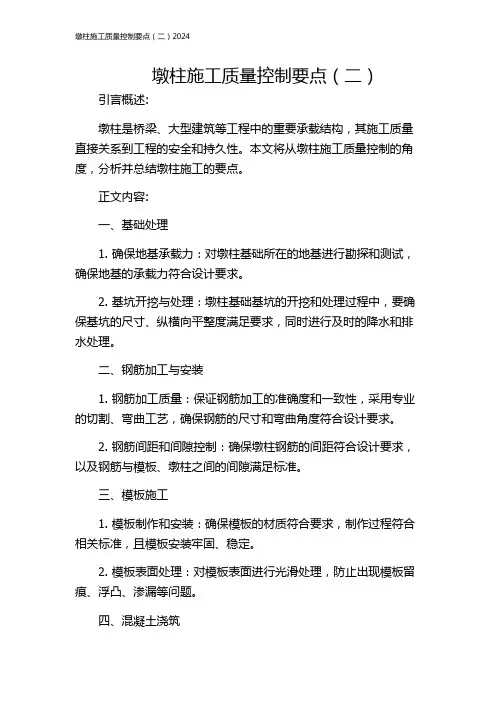

墩柱施工质量控制要点（二）引言概述:墩柱是桥梁、大型建筑等工程中的重要承载结构，其施工质量直接关系到工程的安全和持久性。

本文将从墩柱施工质量控制的角度，分析并总结墩柱施工的要点。

正文内容:一、基础处理1. 确保地基承载力：对墩柱基础所在的地基进行勘探和测试，确保地基的承载力符合设计要求。

2. 基坑开挖与处理：墩柱基础基坑的开挖和处理过程中，要确保基坑的尺寸、纵横向平整度满足要求，同时进行及时的降水和排水处理。

二、钢筋加工与安装1. 钢筋加工质量：保证钢筋加工的准确度和一致性，采用专业的切割、弯曲工艺，确保钢筋的尺寸和弯曲角度符合设计要求。

2. 钢筋间距和间隙控制：确保墩柱钢筋的间距符合设计要求，以及钢筋与模板、墩柱之间的间隙满足标准。

三、模板施工1. 模板制作和安装：确保模板的材质符合要求，制作过程符合相关标准，且模板安装牢固、稳定。

2. 模板表面处理：对模板表面进行光滑处理，防止出现模板留痕、浮凸、渗漏等问题。

四、混凝土浇筑1. 混凝土配合比：控制墩柱混凝土的配合比，保证混凝土的强度、流动性和抗渗性达到设计要求。

2. 混凝土浇筑质量控制：合理的浇筑方式和顺序，避免混凝土的分层、振捣不均等问题，确保墩柱混凝土的密实性和均匀性。

五、施工监督与质量验收1. 施工现场监督：加强对墩柱施工现场的监督，及时发现和处理施工质量问题，保证施工按照规范进行。

2. 质量验收标准：制定严格的墩柱施工质量验收标准，包括墩柱的尺寸、形状、钢筋、混凝土强度等方面的要求。

总结:墩柱施工质量的控制要点包括基础处理、钢筋加工与安装、模板施工、混凝土浇筑以及施工监督与质量验收。

合理控制这些要点可以确保墩柱施工质量达到标准，从而保证工程的安全和持久性。

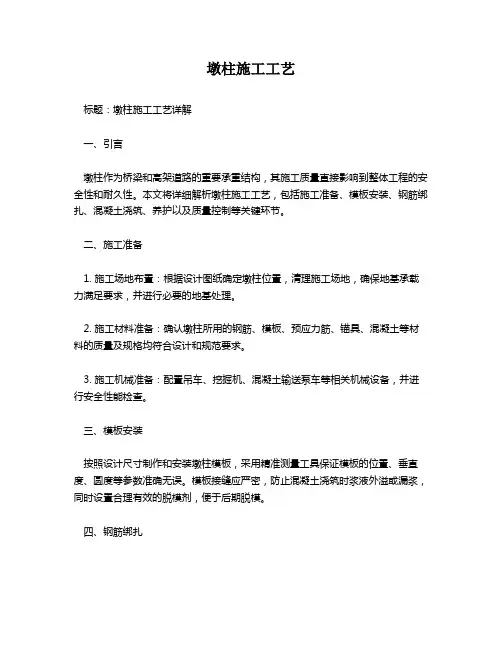

墩柱施工工艺标题：墩柱施工工艺详解一、引言墩柱作为桥梁和高架道路的重要承重结构，其施工质量直接影响到整体工程的安全性和耐久性。

本文将详细解析墩柱施工工艺，包括施工准备、模板安装、钢筋绑扎、混凝土浇筑、养护以及质量控制等关键环节。

二、施工准备1. 施工场地布置：根据设计图纸确定墩柱位置，清理施工场地，确保地基承载力满足要求，并进行必要的地基处理。

2. 施工材料准备：确认墩柱所用的钢筋、模板、预应力筋、锚具、混凝土等材料的质量及规格均符合设计和规范要求。

3. 施工机械准备：配置吊车、挖掘机、混凝土输送泵车等相关机械设备，并进行安全性能检查。

三、模板安装按照设计尺寸制作和安装墩柱模板，采用精准测量工具保证模板的位置、垂直度、圆度等参数准确无误。

模板接缝应严密，防止混凝土浇筑时浆液外溢或漏浆，同时设置合理有效的脱模剂，便于后期脱模。

四、钢筋绑扎依据设计图纸完成墩柱内部钢筋的配置与绑扎，确保钢筋间距、保护层厚度等满足设计要求，同时做好接头部位的焊接或机械连接，保证钢筋骨架的整体性和稳定性。

五、混凝土浇筑混凝土选用满足强度等级和耐久性要求的品种，浇筑前对混凝土进行塌落度测试，保证其工作性能良好。

浇筑过程中需分层连续进行，每层厚度不超过规定值，振捣密实，避免出现蜂窝麻面现象。

六、养护与拆模混凝土浇筑完成后，应及时采取保湿、保温措施进行养护，确保混凝土强度正常增长。

在混凝土达到设计强度后，按顺序拆除模板，注意防止因拆模过早导致混凝土表面受损。

七、质量控制与验收施工过程中严格遵守相关技术规程和操作指南，落实“三检制”，即自检、互检和专检，确保墩柱施工质量。

完工后，由专业检测机构对墩柱各项指标进行验收，合格后方可进行后续施工。

总结，墩柱施工工艺是一项严谨且系统的工作，各个环节紧密相连，相互影响，只有每个步骤都严格按照规范执行，才能确保墩柱施工质量，从而保障整个工程项目的稳定性和安全性。

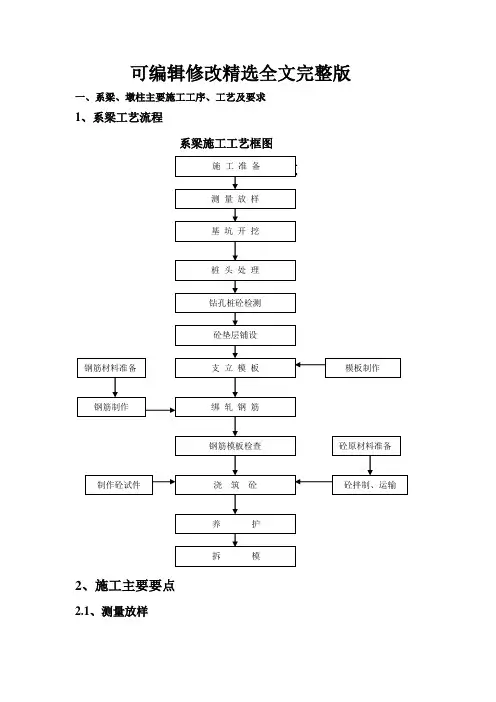

可编辑修改精选全文完整版一、系梁、墩柱主要施工工序、工艺及要求1、系梁工艺流程系梁施工工艺框图2、施工主要要点2.1、测量放样根据施工图设计，使用批复的测量控制网、运用全站仪采用坐标法精准放出桥墩系梁的纵横轴线，延伸引至不被破坏的位置加以固定，然后根据测量标高算出基坑开挖深度，根据地基土质情况放出基坑开挖线，钉桩标记，撒出开挖线（基坑底周边开口工作宽度不小于100㎝，），报经监理检验签认后方可开挖。

2.2、基坑开挖⑴、基坑开挖采用挖掘机开挖，人工配合。

挖出的土料除用做施工场地平整外，剩余部分应用汽车运至弃土场堆放。

⑵、基坑顶面设置防止地面水流入的排水设施，基坑顶有动荷载时，坑顶边与动荷载间，应留有不小于1m宽的护道，如动荷载过大增宽护道。

⑶、基坑坑壁坡度按地质条件、基坑深度、施工方法等情况确定。

当为无水基坑、且土层构造均匀时，基坑坑壁坡度可按下表确定。

基坑坑壁坡度⑷、基坑开挖如遇渗水，估算开挖渗水量，选定合适的基坑排水方案。

基坑顶四周设置排水坡，基坑底周边开口宽度不小于100㎝，坑底采用集水坑排水法施工，集水坑底比基坑底面标高低50—100㎝，集水坑距砼基础边的尺寸不小于100㎝，集水坑排水采用小型抽水机或人工排水，以降低地下水位，保持基底无水。

⑸、基坑开挖连续进行，避免晾槽。

土质基坑一次开挖至接近基底标高，基坑宽度应考虑后续工作所用工作面东西方向分别预留20—30㎝，人工突击挖除清理至设计标高，并迅速检查其几何尺寸，自检合格后报监理工程师检验。

⑹、成桩检测及桩头处理①、桩头处理：采用风镐破除桩顶混凝土，桩头破除后的标高高于设计标高10cm为宜，形状应呈平面或桩中略有凸起，人工采用錾子修面、凿毛，用水冲洗桩头。

②、桩基检测：桩基检测是检测砼灌注桩的连续性、完整性、均质性。

每根桩均须检验；检验时间在桩基混凝土灌注14天后进行，桩基未检不能进行下道工序。

⑺、基底检测：基坑挖至设计标高后，进行基底清理整平，并采用触探法进行原位测试，（本桥系梁没有地基承载力设计要求），不符合设计要求时，应按规定上报监理、业主进行基底变更处理。

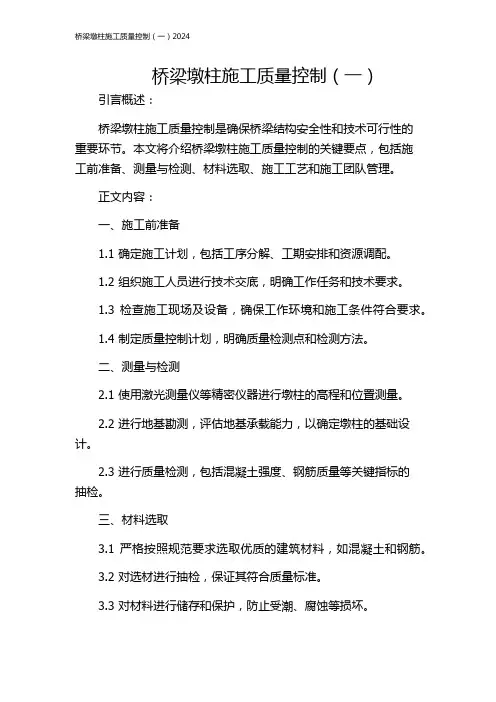

桥梁墩柱施工质量控制（一）引言概述：桥梁墩柱施工质量控制是确保桥梁结构安全性和技术可行性的重要环节。

本文将介绍桥梁墩柱施工质量控制的关键要点，包括施工前准备、测量与检测、材料选取、施工工艺和施工团队管理。

正文内容：一、施工前准备1.1 确定施工计划，包括工序分解、工期安排和资源调配。

1.2 组织施工人员进行技术交底，明确工作任务和技术要求。

1.3 检查施工现场及设备，确保工作环境和施工条件符合要求。

1.4 制定质量控制计划，明确质量检测点和检测方法。

二、测量与检测2.1 使用激光测量仪等精密仪器进行墩柱的高程和位置测量。

2.2 进行地基勘测，评估地基承载能力，以确定墩柱的基础设计。

2.3 进行质量检测，包括混凝土强度、钢筋质量等关键指标的抽检。

三、材料选取3.1 严格按照规范要求选取优质的建筑材料，如混凝土和钢筋。

3.2 对选材进行抽检，保证其符合质量标准。

3.3 对材料进行储存和保护，防止受潮、腐蚀等损坏。

四、施工工艺4.1 采用适当的施工形式，如模块化施工、预制构件等，提高施工效率和质量。

4.2 控制施工工艺参数，如混凝土搅拌时间、浇筑温度等，确保施工质量。

4.3 加强施工现场的管理，包括施工安全、设备维护等方面，防止不良因素对施工质量的影响。

五、施工团队管理5.1 建立科学的施工组织架构，明确各人员职责和工作流程。

5.2 加强人员培训，提升施工团队的技术水平和素质。

5.3 建立有效的沟通渠道，促进施工团队内外部之间的沟通与合作。

总结：通过施工前准备、测量与检测、材料选取、施工工艺和施工团队管理等方面的控制，可以有效保证桥梁墩柱施工质量。

各个环节的严格把控和有效配合将为桥梁施工提供可靠的技术保障，确保桥梁的安全性和可持续发展性。

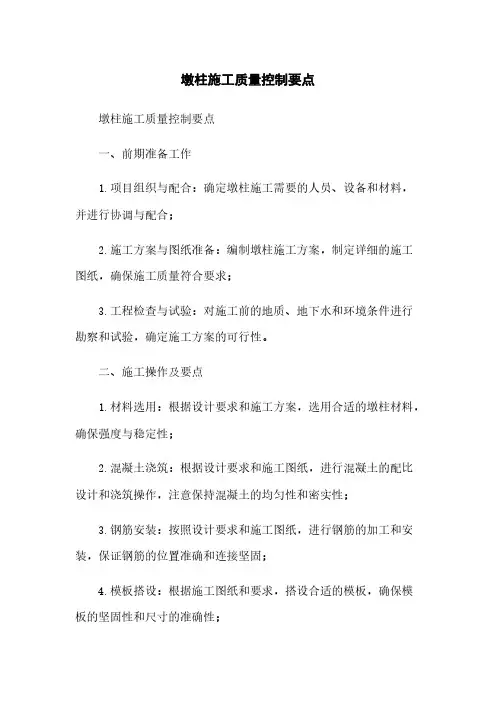

墩柱施工质量控制要点墩柱施工质量控制要点一、前期准备工作1.项目组织与配合：确定墩柱施工需要的人员、设备和材料，并进行协调与配合；2.施工方案与图纸准备：编制墩柱施工方案，制定详细的施工图纸，确保施工质量符合要求；3.工程检查与试验：对施工前的地质、地下水和环境条件进行勘察和试验，确定施工方案的可行性。

二、施工操作及要点1.材料选用：根据设计要求和施工方案，选用合适的墩柱材料，确保强度与稳定性；2.混凝土浇筑：根据设计要求和施工图纸，进行混凝土的配比设计和浇筑操作，注意保持混凝土的均匀性和密实性；3.钢筋安装：按照设计要求和施工图纸，进行钢筋的加工和安装，保证钢筋的位置准确和连接坚固；4.模板搭设：根据施工图纸和要求，搭设合适的模板，确保模板的坚固性和尺寸的准确性；5.施工工艺及要点：根据施工方案，严格按照施工工艺进行操作，注意墩台的垂直度、水平度和几何形状的准确性；6.连续检验与监控：在施工过程中进行连续的检验和监控，确保施工质量的稳定和符合要求；三、施工质量控制要点1.强度与稳定性：墩柱的强度要符合设计要求，稳定性要保证，在施工过程中要对材料和施工质量进行严格监控；2.尺寸与几何形状：墩柱的尺寸和几何形状必须符合设计要求和施工图纸，施工过程中要进行定位和检测；3.外观质量：墩柱的外观要平整、光滑，不得有明显的裂缝、破损和污渍，墩柱表面的防腐涂层要均匀、坚固；4.钢筋的安装和连接：钢筋的安装要按照设计要求和施工图纸进行，连接要坚固，钢筋的锈蚀要得到有效的防止；5.混凝土的配比和浇筑：混凝土的配比要合理，浇筑要均匀、密实，控制浇筑高度和速度，防止渣浆分离和表面质量不良；6.模板的搭设和拆除：模板的搭设要坚固且符合要求，模板拆除要符合混凝土的强度要求，防止损坏和影响墩柱的结构稳定性。

四、本文档所涉及附件如下：1.墩柱施工方案；2.施工图纸和钢筋布置图；3.墩柱材料的质量检验报告；4.混凝土配比和检验报告；5.墩柱模板的设计和使用说明；6.施工阶段的检验记录和整改报告。

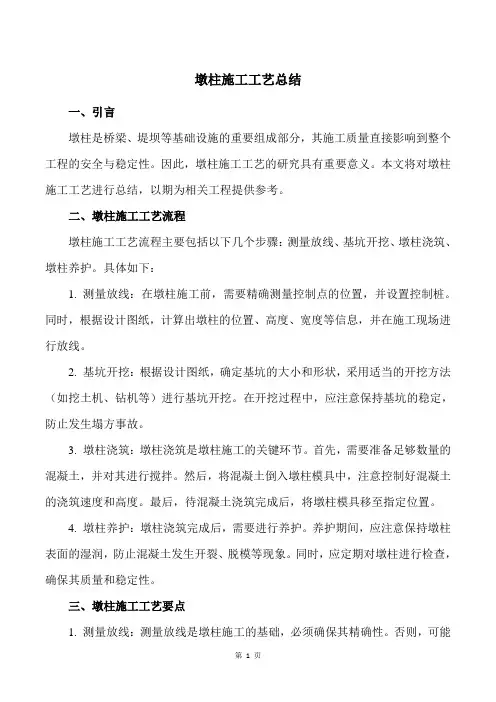

墩柱施工工艺总结一、引言墩柱是桥梁、堤坝等基础设施的重要组成部分，其施工质量直接影响到整个工程的安全与稳定性。

因此，墩柱施工工艺的研究具有重要意义。

本文将对墩柱施工工艺进行总结，以期为相关工程提供参考。

二、墩柱施工工艺流程墩柱施工工艺流程主要包括以下几个步骤：测量放线、基坑开挖、墩柱浇筑、墩柱养护。

具体如下：1. 测量放线：在墩柱施工前，需要精确测量控制点的位置，并设置控制桩。

同时，根据设计图纸，计算出墩柱的位置、高度、宽度等信息，并在施工现场进行放线。

2. 基坑开挖：根据设计图纸，确定基坑的大小和形状，采用适当的开挖方法（如挖土机、钻机等）进行基坑开挖。

在开挖过程中，应注意保持基坑的稳定，防止发生塌方事故。

3. 墩柱浇筑：墩柱浇筑是墩柱施工的关键环节。

首先，需要准备足够数量的混凝土，并对其进行搅拌。

然后，将混凝土倒入墩柱模具中，注意控制好混凝土的浇筑速度和高度。

最后，待混凝土浇筑完成后，将墩柱模具移至指定位置。

4. 墩柱养护：墩柱浇筑完成后，需要进行养护。

养护期间，应注意保持墩柱表面的湿润，防止混凝土发生开裂、脱模等现象。

同时，应定期对墩柱进行检查，确保其质量和稳定性。

三、墩柱施工工艺要点1. 测量放线：测量放线是墩柱施工的基础，必须确保其精确性。

否则，可能会导致墩柱的位置、高度、宽度等信息出现偏差，从而影响整个工程的质量和安全。

2. 基坑开挖：基坑开挖过程中，应注意保持基坑的稳定。

可以采用设置支撑、降水等方法来防止塌方事故。

3. 墩柱浇筑：墩柱浇筑是墩柱施工的关键环节，必须严格按照设计图纸和施工规范进行。

否则，可能会导致墩柱的质量和稳定性受到影响。

4. 墩柱养护：墩柱养护是保证墩柱质量的重要环节。

在养护期间，应注意保持墩柱表面的湿润，防止混凝土发生开裂、脱模等现象。

四、结论墩柱施工工艺是桥梁、堤坝等基础设施建设中的重要环节。

通过以上对墩柱施工工艺的总结，我们可以了解到，墩柱施工工艺流程主要包括测量放线、基坑开挖、墩柱浇筑、墩柱养护等步骤。

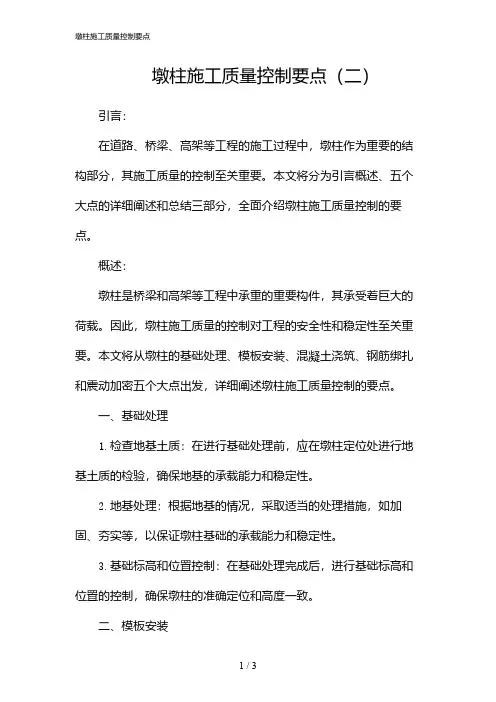

墩柱施工质量控制要点（二）引言：在道路、桥梁、高架等工程的施工过程中，墩柱作为重要的结构部分，其施工质量的控制至关重要。

本文将分为引言概述、五个大点的详细阐述和总结三部分，全面介绍墩柱施工质量控制的要点。

概述：墩柱是桥梁和高架等工程中承重的重要构件，其承受着巨大的荷载。

因此，墩柱施工质量的控制对工程的安全性和稳定性至关重要。

本文将从墩柱的基础处理、模板安装、混凝土浇筑、钢筋绑扎和震动加密五个大点出发，详细阐述墩柱施工质量控制的要点。

一、基础处理1.检查地基土质：在进行基础处理前，应在墩柱定位处进行地基土质的检验，确保地基的承载能力和稳定性。

2.地基处理：根据地基的情况，采取适当的处理措施，如加固、夯实等，以保证墩柱基础的承载能力和稳定性。

3.基础标高和位置控制：在基础处理完成后，进行基础标高和位置的控制，确保墩柱的准确定位和高度一致。

二、模板安装1.模板质量检查：在模板安装前，对模板进行质量检查，包括模板的平整度、强度和尺寸是否符合要求。

2.模板安装控制：在模板的安装过程中，需要控制模板的水平度、垂直度和尺寸，以确保墩柱的准确形状和尺寸。

3.模板支撑和固定：确保模板的支撑和固定牢固可靠，防止模板在浇筑混凝土时出现变形和移动。

三、混凝土浇筑1.混凝土材料检查：在进行混凝土浇筑前，检查混凝土原材料的质量，包括水泥、骨料和外加剂等。

2.浇筑过程控制：控制混凝土浇筑过程中的浇筑速度、浇筑高度和浇筑方式，以保证混凝土的均匀性和密实性。

3.浇筑环境控制：控制混凝土浇筑的环境条件，如温度、湿度和风速等，以防止混凝土的开裂和龟裂。

四、钢筋绑扎1.钢筋材料检查：在进行钢筋绑扎前，对钢筋材料进行质量检查，包括钢筋的规格、强度和表面质量等。

2.绑扎工艺控制：确保钢筋绑扎工艺的正确性，包括绑扎的位置、数量、间距和绑扎方式等。

3.绑扎质量验收：对绑扎完成的钢筋进行质量验收，包括钢筋的位置是否正确、绑扎是否紧固牢固等。

五、震动加密1.震动设备检查：在进行墩柱震动加密前，对震动设备进行检查，确保设备的正常运行和性能稳定。

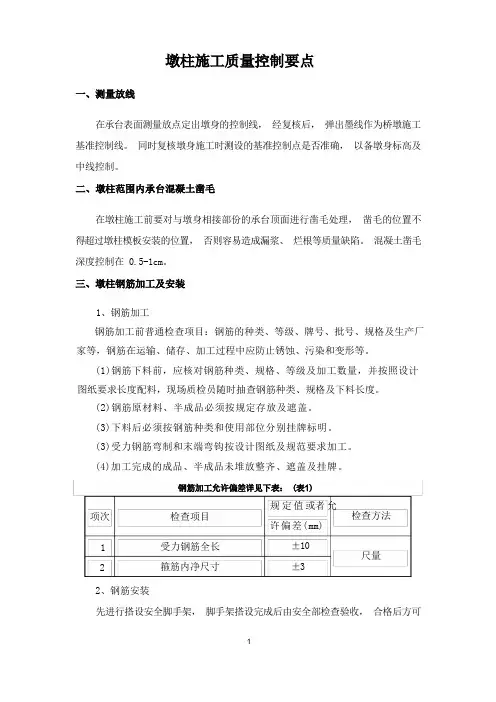

在承台表面测量放点定出墩身的控制线， 经复核后， 弹出墨线作为桥墩施工 基准控制线。

同时复核墩身施工时测设的基准控制点是否准确， 以备墩身标高及 中线控制。

在墩柱施工前要对与墩身相接部份的承台顶面进行凿毛处理， 凿毛的位置不 得超过墩柱模板安装的位置， 否则容易造成漏浆、 烂根等质量缺陷。

混凝土凿毛 深度控制在 0.5-1cm 。

1、钢筋加工钢筋加工前普通检查项目：钢筋的种类、等级、牌号、批号、规格及生产厂 家等，钢筋在运输、储存、加工过程中应防止锈蚀、污染和变形等。

(1)钢筋下料前，应核对钢筋种类、规格、等级及加工数量，并按照设计 图纸要求长度配料，现场质检员随时抽查钢筋种类、规格及下料长度。

(2)钢筋原材料、半成品必须按规定存放及遮盖。

(3)下料后必须按钢筋种类和使用部位分别挂牌标明。

(3)受力钢筋弯制和末端弯钩按设计图纸及规范要求加工。

(4)加工完成的成品、半成品未堆放整齐、遮盖及挂牌。

2、钢筋安装先进行搭设安全脚手架， 脚手架搭设完成后由安全部检查验收， 合格后方可规 定 值 或者 允检查方法许偏差(mm)±10尺量±3检查项目受力钢筋全长 箍筋内净尺寸项次1 2下一道工序施工。

钢筋安装前应对承台预埋钢筋进行校正修复， 并用钢丝刷清除浮在钢筋上的 混凝土、 铁锈等， 待符合要求后方可根据设计图纸进行钢筋安装绑扎。

钢筋的位 置、 间距和混凝土保护层厚度均符合设计要求， 墩柱钢筋主筋净保护层厚度不小 于 30mm ，箍筋净保护层厚度不小于 20mm 。

保护层采用混凝土保护层垫块，每平 方米布设 4 个，梅花形布设。

3、钢筋焊接(1)从事钢筋焊接的焊工，必须经考试合格后持证上岗。

施工现场必须随 身携带焊工证件。

(2)钢筋焊接不得使用检验不合格的焊条。

(3)钢筋电弧焊焊接时钢筋与焊条型号应相匹配：(4)药皮应无裂缝、气孔、凹凸不平等缺陷，并不得有肉眼看得出的偏心 度。

墩柱施工工艺及质量控制(正规版）墩柱的施工工艺及质量控制第一节绪论本文主要介绍于空心墩和实体墩的施工。

空心墩和实体墩的选用依据主要与墩柱高度有关系。

当墩高为1～5m时，墩身采用实体；当墩高为6～12m时，墩身可采用实体墩或空心墩；当墩高为大于12m 时，采用空心墩。

连续梁及特殊结构的墩柱均采用实体墩。

从施工方便与平安考虑，墩柱采用无支架翻模施工第二节施工准备工作一、人员、材料、机械施工所需各种机具、设备、周转材料要提前到位，机具、设备性能良好；各类材料已进场，试验合格。

二、现场准备对施工区域的场地进行平整，使其排水畅通；模板堆放有序，施工机械、小型机具摆放整齐。

三、技术准备施工人员满足施工需求，并已通过交底、培训。

培训的内容应包括：钢筋加工及安装、模板拼接与安装、混凝土浇筑方法、混凝土浇筑顺序，混凝土振捣工艺，混凝土拆模强度，接茬处理工艺及养护方案等。

四、特殊部位施工准备对跨既有铁路、河道、公路桥墩施工时，应提前办理申报行政许可手续，取得相关管辖部门许可证前方可进行施工。

在既有铁路线施工时，要特别注意人员和机械的合理安排及配置，技术、平安交底要详细，与铁路部门沟通、联系要密切。

五、测量放线先放出墩台左线中心线，再依据设计图上左右线墩台关系放出墩台线中心位置。

测设墩台中心时，要注意偏距值的变化，自一端向另一端依次进行，距离方向应起、闭于桥头控制点。

严格测量复核制，把测量结果用坐标法和中线偏角法进行比拟，并通过屡次倒手测量，确保墩台左右线中心及外观尺寸正确无误。

六、墩柱底凿毛绑扎钢筋前先对墩柱底混凝土进行凿毛。

凿毛的质量要求为：凿除混凝土外表的水泥砂浆、松动的石子或松弱混凝土层，露出新鲜的、坚硬的混凝土；凿毛范围为墩柱截面尺寸范围，包括钢筋外侧4cm保护层也要凿毛到位；凿毛完成后用压力水冲洗干净，使之充分湿润，但不积水。

第三节墩柱施工工艺流程一、施工程序：施工准备→测量放线→凿毛→立脚手架→绑扎钢筋→支立模板〔包括内模〕→浇筑混凝土→拆模养护→墩模撤除。

墩柱施工方法及工艺要求1、平面点位的测量放样进行墩柱施工时，需对墩柱横、纵向中线，墩柱高程。

墩柱施工放样时,利用坐标和高程控制点进行坐标放样和水准测量。

在进行墩柱中心及模板放样时采用坐标放样的方法,放样出墩身底截面的横、纵向中心线和模板立模时的边线。

放样模板的边线时，先按墩身尺寸在施工平台上放样出墩柱边线，然后以模板的钢板厚度和外侧加劲梁的宽度之和的数值，在墩柱边线以处量出模板宽度，并弹出墨线，作为墩柱模板立模时的参考线，实际施工时，可视现场视线情况，放样出墩柱中心线，然后用墨线引出十字线定位，再进行模板边线标示，进行墩柱施工准备。

墩柱施工时，采用整体钢模板。

墩柱施工的准备工作期间，在模板的顶端口和底端口标示出横、纵向的中心点。

立模板时按在承台上放样标示出的墩柱底截面中心线的位置进行对中。

以模板的横、纵轴向标示出的中点的位置对齐墩身的中心线，在对中的同时用木楔或施工中留下的钢筋头垫平模板的下端口，垫块在垫平模板的下端口时注意不能伸入模板内的混凝土的浇筑空间，同时用模板的边缘对齐承台上放样出的模板边线。

在标示出的模板上端口中心点位分别在模板的横、纵向用垂球吊中检查模板的垂直度，如垂直误差较大时调整垫在下端口的垫块进行调整，保证模板垂直度，当模板顶端横、纵向吊中的垂球的尖端对中墩身底截面的中心线位时再检查模板在承台上的放样边线是否与模板的底端边缘对齐，模板边缘与放样边线，模板中点与墩中心线对齐后即表明模板已经对中整平,可以进行下道工序的施工。

a.平面坐标放样墩柱放样点在进行施工放样前计算出中心点位和模板边线四角点位放样时的坐标，然后用全站仪进行坐标测量，利用既有的控制点放样完成，放样墩柱的中心线时由于有钢筋拢阻挡视线的缘故当通视条件较差时在墩身的各侧都放样出两个点进行中心线定位，采用两点连线延长的方法放样中心线，上述方法在测量时以实际的情况而定.当全部的点位放完以后再在承台上用钢尺拉一下各点之间的距离进行检查，进行点位复核，防止出现测量失误，提高工作效率。

墩柱施工质量控制（一）引言：墩柱施工是道路、桥梁、房屋等建筑结构中不可或缺的重要环节。

墩柱质量的好坏直接影响着结构的安全性和使用寿命。

因此，正确的施工质量控制是确保墩柱工程质量的关键。

本文就墩柱施工质量控制的相关要点进行详细介绍和阐述。

正文：1. 施工前准备- 完善施工图纸和技术资料- 制定详细的施工组织设计方案- 确定施工材料和设备的供应计划- 做好施工人员培训和安全教育工作- 检查施工场地环境和地基状况2. 施工工艺控制- 根据设计要求进行浇筑模板的搭设- 搭设好模板后进行墩柱钢筋的布置- 严格按照施工工艺要求进行混凝土的浇筑- 控制浇筑过程中的振捣工艺和振捣时间- 墩柱表面进行养护和防止裂缝的处理3. 施工现场管理- 设置施工现场警示标志和安全防护设施- 确保施工场地的清洁和整齐- 做好施工现场秩序和协调工作- 对施工人员进行安全培训和意识教育- 严格执行施工现场的管理制度和规范4. 施工质量控制- 定期进行施工质量检查和验收- 对施工中出现的问题及时处理和纠正- 引入第三方质量检测机构进行抽检- 建立健全的质量管理体系和流程- 加强施工质量记录和档案管理工作5. 交付前验收- 对墩柱施工项目进行全面检查- 检查施工质量是否符合设计要求和规范标准- 进行静载试验和动载试验，评估墩柱的承载能力- 确定施工质量合格后进行交付手续办理- 整理施工记录和相关资料，编制交付报告总结：墩柱施工质量控制是保证结构安全和使用寿命的重要要素。

通过施工前的准备工作、施工工艺的控制、施工现场的管理、质量控制的执行以及交付前的验收工作，可以有效地控制和提升墩柱施工质量。

只有确保墩柱施工质量的合格，才能为建筑结构的稳定和可靠提供坚实的保障。

墩柱施工质量控制要点在桥梁工程中，墩柱作为重要的承重结构，其施工质量直接关系到桥梁的整体稳定性和安全性。

为了确保墩柱施工质量，需要对施工过程中的各个环节进行严格控制。

以下将详细介绍墩柱施工质量控制的要点。

一、施工准备阶段1、技术准备熟悉设计图纸和相关规范，明确墩柱的尺寸、形状、高度、混凝土强度等级等设计要求。

编制施工方案，包括施工工艺、施工流程、质量控制措施、安全保障措施等。

进行技术交底，确保施工人员了解施工要求和技术要点。

2、材料准备选用质量合格的水泥、砂、石、钢筋等原材料，并进行检验和试验，确保其性能符合设计要求。

严格控制原材料的储存和保管，防止受潮、变质或受损。

3、施工场地准备平整施工场地，确保施工机械和设备能够正常通行和作业。

搭建施工临时设施，如钢筋加工棚、混凝土搅拌站等。

4、测量放线使用高精度测量仪器，准确放出墩柱的中心位置和轮廓线。

对测量控制点进行保护和复核，确保测量数据的准确性。

二、钢筋工程1、钢筋加工钢筋的品种、规格、数量和尺寸应符合设计要求。

钢筋表面应洁净、无损伤，油渍、漆污和铁锈等应在使用前清除干净。

钢筋的弯制和末端弯钩应符合设计和规范要求。

2、钢筋连接钢筋连接方式应根据设计要求和施工条件选择，常见的连接方式有焊接、机械连接和绑扎连接。

焊接接头应进行外观检查和力学性能试验，确保焊接质量符合要求。

机械连接接头应进行拧紧扭矩检验和抗拉强度试验，确保连接可靠。

3、钢筋安装钢筋的安装位置、间距、保护层厚度等应符合设计要求。

采用定位钢筋或垫块等措施，确保钢筋在混凝土浇筑过程中不发生位移。

三、模板工程1、模板设计根据墩柱的尺寸和形状，设计合适的模板结构，确保模板具有足够的强度、刚度和稳定性。

考虑模板的拼装和拆卸方便性，以及重复使用性。

2、模板制作模板材料应选用质量良好的钢材或胶合板等。

模板的制作精度应符合设计要求，表面应平整、光滑，无变形和裂缝。

3、模板安装模板安装前，应清理干净，并涂刷脱模剂。

装配式桥梁预制墩柱施工技术及质量控制要点一、摘要相比于传统的现浇桥梁，装配式桥梁在加快工程进度、提高质量安全、降低交通影响及绿色环保等方面具有明显优势。

目前，装配式桥梁的发展多以上部结构为主。

为此，结合工程实例，对桥梁下部结构墩柱及盖梁的工厂化预制、承台预留钢筋埋设、墩柱起吊翻转、墩柱试吊、拼接面垫层坐浆、套筒压浆及其相关质量控制要点等进行了较为详细的阐述。

关键词：预制拼装；坐浆；套筒灌浆二、前言桥梁工程作为公路和市政建设的关键，承担着极其重要的角色，有效地完善了公路和市政交通网，提高了交通运输能力，促进了社会和经济的发展。

然而，大规模桥梁建设往往会带来许多问题，其中，一些以现场混凝土浇筑施工为主的建桥方法集中出现了如下问题：桥址地面和水域被作为施工场地长期占用，施工区交通和其他秩序严重受扰；施工设备、辅助设施重复配置，资源、能源消耗大，财力、物力浪费较大；施工噪声无法有效控制，施工污水外溢经常发生，周边居民和交通参与者抱怨多；现场意外坠落物难以避免，施工和交通事故发生风险大；施工工期较长，尤其是市政桥梁建设，严重影响城市居民的交通出行；受到气温的限制，在低温度下，现场混凝土往往不能正常施工。

另外，现场施工环境的影响、空间和时间的限制、质量控制较难等问题，也是导致混凝土桥梁耐久性病害多发的原因之一。

采用装配式施工技术，能够尽量减少现场混凝土浇筑的工程量，减少施工占地，合理减少施工工期，使公路和市政桥梁建设更环保、少干扰、更安全、高质量、快速及低消耗等。

三、装配式桥梁预制墩柱施工技术下部结构装配式施工，主要指墩柱的工厂化预制、机械化运输及现场化拼接。

其中，各构件间的拼接形式主要有：钢筋对接型、区域连接型及贯通串接型。

目前，钢筋对接型（灌浆套筒连接）由于自身施工速度快、造价成本低等优点常常被应用于工程中，如美国佐治亚州I-85 Interchange桥、上海S7公路城市高架及本工程案例等。

灌浆套筒连接的原理为：首先在墩柱与承台的拼接面处施做坐浆垫层，其次做好构件之间预埋钢筋与套筒的精准对接，然后向套筒内灌注高强无收缩水泥，硬化后最终形成可靠的连接体系。

墩柱施工工艺交底及保护层控制措施一、施工工艺交底在墩柱施工前，需要进行施工工艺交底，明确施工流程、注意事项以及安全要求。

以下是墩柱施工工艺交底的内容：1.施工流程：确定墩柱的施工顺序和方法，包括人员组织、设备材料准备、基础施工、预埋件安装、模板搭建、钢筋制作、混凝土浇筑、拆模等。

2.注意事项：强调安全注意事项，如施工人员必须戴好安全帽、穿好防护服等。

同时需要提醒施工人员注意施工现场的安全环境，例如不得乱堆杂物、不得随意倒放钢筋等。

3.安全要求：明确施工中的安全措施和防护措施。

例如，在高空作业的时候，需要使用安全带进行防护；在混凝土浇筑时，需要使用模板防护措施等。

4.质量要求：明确墩柱的质量要求，例如墩柱的尺寸精度、钢筋的加工质量等。

同时强调施工过程中的质量控制措施，如钢筋的验收标准、混凝土的浇筑要求等。

墩柱的保护层是指混凝土表面距离钢筋的最小厚度，它对墩柱的耐久性和使用寿命有重要影响。

以下是保护层控制措施的内容：1.施工前准备：在进行保护层控制之前，需要对施工现场进行清理，确保墩柱表面干净无杂物。

同时要检查墩柱的预埋件是否符合要求，如是否净灰洞。

2.模板搭设：模板的搭设需要严格按照设计要求进行，保证墩柱的几何形状和尺寸精度。

同时要确保模板与钢筋之间有足够的间隙，以便混凝土可以充分填充。

3.钢筋加工：钢筋的加工要符合设计要求，保证钢筋的数量和位置准确无误。

同时要注意钢筋与模板之间的距离，以确保混凝土能够充分保护钢筋。

4.混凝土浇筑：混凝土的浇筑要均匀、连续、充实，并通过振捣等方式排除气泡。

对于大墩柱，可以采用多次浇筑的方式，以确保混凝土能够完全填充墩柱内部。

5.养护措施：混凝土浇筑后需要进行养护，包括湿润养护和防止冻害养护等。

湿润养护的目的是保持混凝土的水分，防止过早干燥和开裂。

防止冻害养护是针对在寒冷季节进行施工的情况，通过加热和覆盖保温材料等方式，防止混凝土受冻破坏。

以上是墩柱施工工艺交底及保护层控制措施的内容。

桥梁墩柱施工质量控制（二）引言概述：本文将深入探讨桥梁墩柱施工质量控制的相关内容。

桥梁墩柱是桥梁结构中起到承载和传递荷载作用的重要组成部分，对其施工质量的控制至关重要。

本文将从施工前准备、施工工艺、材料选择、施工监控和质量检验等五个大点来详细阐述桥梁墩柱施工质量控制的关键要素。

正文内容：一、施工前准备1.详细了解设计文件要求，熟悉相关规范和标准2.合理安排施工工期和人员组织3.确保施工现场的安全和整洁4.检查施工工具和设备的完好性和准确度5.确定墩柱的基础处理方式，确保地基承载力符合要求二、施工工艺1.优化墩柱模板设计，确保模板的稳定性和适应性2.合理选择浇筑顺序和方法，确保混凝土的均匀性和密实性3.控制浇筑层数和浇筑时间，避免温度、收缩和裂缝等问题4.精确控制墩柱的几何形状和尺寸，确保其符合设计要求5.采取适当的防水、防腐等措施，延长墩柱的使用寿命三、材料选择1.严格质量把关，选择符合要求的水泥、河砂、砾石等材料2.检查钢筋的质量和强度，确保其符合设计要求3.选择适当的其他辅助材料，如纤维增强材料、抗裂剂等4.合理使用添加剂，提高混凝土的性能和耐久性5.进行材料试验和抽样检测，确保材料的合格率四、施工监控1.建立科学、严格的施工组织和管理体系2.实施施工日志和记录，及时记录施工过程中的关键环节3.加强对施工工艺的监控和指导，发现问题及时整改4.建立验收机制，确保每个施工节点的合格率5.加强与设计、监理等相关方面的沟通协调，及时解决问题五、质量检验1.制定合格率接受标准，确保质量控制的科学性和准确性2.采用非破坏性检测技术，对墩柱进行全面、精确的检测3.加强试验数据的分析和评估，及时发现问题并制定对策4.建立档案记录，记录墩柱施工质量的每一个环节5.定期进行质量复核和评估，总结经验教训，提高施工质量的水平总结：桥梁墩柱施工质量控制是确保桥梁结构安全可靠的重要环节。

通过施工前准备、施工工艺的优化、材料的选择、施工监控和质量检验的全面落实，可以有效降低墩柱施工质量问题的发生概率，从而提高桥梁结构的质量水平。
