合资高压真空断路器、高压负荷开关

负荷开关与真空断路器区别：
装有FLN36-12/630-20型户内交流高压六氟化硫负荷开关的XGN24-12开关柜与装有真空断路器的KYN44A-12开关柜的区别。

这个问题从二个方面来说：
1、从传统角度来讲，负荷开关与断路器是有很大区别的。

负荷开关主要用于开断和关合负荷电流，负荷开关可以和高压熔断器联用使用，来替代高价的断路器，切断故障电流，也就是短路电流，这样，也就决定了负荷开关的灭弧功能相对较弱，降低了制造成本；也正是因为传统是负荷开关不用来切断故障电流，就没有必要和保护装置及自动装置连接，因而大多数负荷开关是手动操作，不能电动操作。

而断路器在设计时，就考虑到不但要能开断和关合负荷电流，还要能够切断故障后的短路电流，就必须和保护装置及自动装置连接，因而具备手动和电动的合、分闸功能。

但从近代来看，特别是国外技术的引进，负荷开关制造的越来越象断路器，个别负荷开关加大了灭弧能力，增加了电动操作功能。

2、FLN36-12/630-20型户内交流高压六氟化硫负荷开关，一般装入XGN24-12开关柜后是用作“环网柜”，它主要用于配电网间的联络，大多不装设保护，也不切断故障电流。

而KYN44A-12铠装移开式交流金属封闭开关设备，是户内3.6～12kV三相交流50Hz单母线及单母线分段系统的成套配电装置；主要用于工矿企事业单位配电、电力系统的变电站输配电开关设备及大型高压电动机起动等，实行控制、保护、监测之用，由于其保护功能非常齐全，适合对配电设备进行保护，防止设备出现问题后，保护越级的可能。

我查了一下，KYN44A-12型开关柜可以选用国产VS1、USM型或进口VD4型真空断路器，还不能和VB系列真空断路器配套。

Schneider Baoguang关于施耐德宝光施耐德（陕西）宝光电器有限公司（简称SSBEA或施耐德宝光）是施耐德电气专业从事中、系统及相关产品研发、生产和销售的中外合资企业。

高新科技园区。

在世界五百强企业与中国中压电器龙头企业的通力合作下，作为国内中压行业著名的“宝光”品牌真空断路器的唯一合法生产商，施耐德宝光秉承精益生产科学理念，凭借品质过硬、安全可靠的全系列高品质产品和覆盖用户全生命周期的完善服务，帮助用户实现卓越的生产运营绩效和市场竞争力，用品质的“不妥协”实现可持续发展之道。

我们致力于将施耐德宝光打造成为中国卓越和高效的中压断路器和系统的制造平台，依托自身的专业优势，为广大用户和合作伙伴提供领先的总成本和长期全面的安心保障。

目录产品概述VBG-E系列真空断路器 (1)产品优势五大优势 (2)产品特点全新覆盖特点 (3)VBG-E-12P产品参数 (4)安装尺寸 (6)VBG-E-12产品参数 (15)安装尺寸 (17)订货须知 (21)产品真伪查询产品真伪查询………………………………………………………………………………………22产品概述VBG-E系列户内高压真空断路器（以下简称断路器）是额定电压12kV，交流50Hz的户内开关设备元件，产品符合GB/T 1984《高压交流断路器》、GB/T 11022《高压开关设备和控制设备标准的共用技术要求》、JB/T 3855《高压交流真空断路器》、DL/T 403《12kV~40.5kV高压真空断路器订货技术条件》等标准的规定。

断路器一次回路绝缘方式分为复合绝缘式及固封极柱式，产品可配用专用推进机构，组成手车单元与KYN28A-12型开关柜配套使用。

断路器亦可安装于XGN2等固定式开关柜内使用。

VBG-E系列真空断路器具有体积小、开断能力强、绝缘强度高、无污染、无爆炸危险等优点。

操动机构为弹簧储能式，可以用交、直流实现储能动作，也可用手动操作实现。

ZW7-40.5 户外高压真空断路器产品使用说明书陕西泰开高压开关制造有限公司陕西泰开高压开关制造有限公司（简称“泰开高压开关”）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检 测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产 内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六 氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱， 充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服12-40.5KV 户务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

1 概述ZW7-40.5 型户外高压真空断路器采用了独特设计的分体式极柱和高可靠性的操作机构。

该装置主要应用于中压架空线电网，作为分、合负荷电流、过载电流、短路电流之用。

极高的可靠性在整个寿命期间完全免维护具有高机械寿命和电寿命整机体积小，重量轻，便于安装1.1 使用条件周围空气温度：-30 ℃～+60℃；海拔高度：不超过3000 米；风速不超过34m/s ；来自开关设备和控制设备外部的振动或地动是可以忽略的；污秽等级：℃级；储存温度-40 ℃～+85℃。

1.2 技术参数2 断路器结构及工作原理ZW7-40.5 型户外高压真空断路器主要由集成极柱、电流互感器、操动机构及箱体组成。

该型号断路器为小型化设计，外壳采用优质钢箱体。

电流互感器可根据用户需要选择。

ZW7-40.5/ 断路器外形图ZW7-40.5 型户外高压真空断路器与配套的智能控制组合。

可就地实现开关分合闸操作，也可以通过通信接口由远方遥控操作。

SF6开关柜（负荷开关）与真空断路器柜我想你的问题应该是：装有FLN36-12/630-20型户内交流高压六氟化硫负荷开关的XGN24-12开关柜与装有真空断路器的KYN44A-12开关柜的区别。

这个问题从二个方面来说：1、从传统角度来讲，负荷开关与断路器是有很大区别的。

负荷开关主要用于开断和关合负荷电流，负荷开关可以和高压熔断器联用使用，来替代高价的断路器，切断故障电流，也就是短路电流，这样，也就决定了负荷开关的灭弧功能相对较弱，降低了制造成本；也正是因为传统是负荷开关不用来切断故障电流，就没有必要和保护装置及自动装置连接，因而大多数负荷开关是手动操作，不能电动操作。

而断路器在设计时，就考虑到不但要能开断和关合负荷电流，还要能够切断故障后的短路电流，就必须和保护装置及自动装置连接，因而具备手动和电动的合、分闸功能。

但从近代来看，特别是国外技术的引进，负荷开关制造的越来越象断路器，个别负荷开关加大了灭弧能力，增加了电动操作功能。

2、FLN36-12/630-20型户内交流高压六氟化硫负荷开关，一般装入XGN24-12开关柜后是用作“环网柜”，它主要用于配电网间的联络，大多不装设保护，也不切断故障电流。

而KYN44A-12铠装移开式交流金属封闭开关设备，是户内3.6～12kV三相交流50Hz单母线及单母线分段系统的成套配电装置；主要用于工矿企事业单位配电、电力系统的变电站输配电开关设备及大型高压电动机起动等，实行控制、保护、监测之用，由于其保护功能非常齐全，适合对配电设备进行保护，防止设备出现问题后，保护越级的可能。

我查了一下，KYN44A-12型开关柜可以选用国产VS1、USM型或进口VD4型真空断路器，还不能和VB系列真空断路器配套。

我想，当地供电企业可能是因为你要保护的设备（800KVA以上的变压器）比较大，就要求选用对设备保护功能比较好的移开式交流金属封闭开关设备了。

全部搞懂！详解负荷开关、隔离开关、真空断路器作用与区别一、什么是负荷开关？是具有简单的灭弧装置，可以带负荷分，合电路的控制电器。

能通断一定的负荷电流和过负荷电流，但不能断开短路电流，必须与高压熔断器串联使用，借助熔断器来切除短路电流。

负荷开关的作用：1、开断和关合作用。

由于它有一定的灭弧能力，因此可用来开断和关合负荷电流和小干一定倍数(通常为3-4倍)的过载电流;也可以用来开断和关合比隔离开关允许容量更大的空载变压器，更长的空载线路，有时也用来开断和关合大容量的电容器组。

2、替代作用。

负荷开关与限流熔断器串联组合可以代替断路器使用。

即由负荷开关承担开断和关合小于一定倍数的过载电流，而由限流熔断器承担开断较大的过载电流和短路电流。

3、负荷开关与限流熔断器串联组合成一体的负荷开关，在国家标准中规定称为“负荷开关-熔断器组合电器”。

熔断器可以装在负荷开关的电源侧，也可以装在负荷开关的受电侧。

当不需要经常掉换熔断器时，宜采用前一种布置，以便利用负荷开关兼作隔离开关的功能，用它来隔离加在限流熔断器上的电压。

二、什么是隔离开关？是一种没灭弧装置的控制电器，其主要功能是隔离电源，以保证其它电气设备的安全检修，因此不允许带负荷操作。

但在一定条件下，允许接通或断开小功率电路。

是高压开关当中使用的最多也是最频繁的一个电器装置隔离开关的作用：1、分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。

2、根据运行需要，换接线路。

3、可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。

4、根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。

高压隔离开关按其安装方式的不同，可分为户外高压隔离开关与户内高压隔离开关。

户外高压隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的高压隔离开关。

负荷开关和真空断路器及隔离开关的区别
高压真空负荷开关和高压真空断路器的本质区别就是他们的开断容量不同，高压真空断路器的开断容量可以在制造过程中做的很高但是负荷开关的开断容量是有限的。

负荷开关的保护一般是加熔断器保护，只有速断和过流。

高压真空断路器主要是依靠加电流互感器配合二次设备来保护。

负荷开关主要用在开闭所和容量不大的配电变压器（<800KVA).
高压真空断路器主要用在经常开断负荷的电机和大容量的变压器以及变电站里.
负荷开关是可以带负荷分断的，有自灭弧功能。

高压隔离开关一般是不能能带负荷分断的，结构上没有灭弧罩，也有能分断负荷的高压隔离开关，只是结构上与高压负荷开关不同，相对来说简单一些。

高压负荷开关和高压隔离开关，都可以形成明显断开点，大部分真空断路器不具隔离开关功能，也有少数真空断路器具隔离功能。

高压隔离开关不具备保护功能，负荷开关有过载保护的功能。

高压真空负荷开关和真空断路器的组合电器能自动跳闸，具备断路器的部分功能。

而真空断路器可具有短路保护、过载保护、漏电保护等功能。

详解隔离开关负荷开关真空断路器作用与区别!隔离开关、负荷开关和真空断路器都是电力系统中常用的开关设备，用于控制和保护电路。

它们在工作原理、使用场景以及功能特点上有所不同。

1.隔离开关：隔离开关主要用于隔离电路或设备，切断电源，以便对电路进行检修、维护和保养。

其工作原理是通过打开或关闭主触头，将电路与电源隔离开来，使电路与电源完全分离，可以对电路进行安全操作，而无需担心电路中的高压危险。

隔离开关通常不能承受断电时电路中的大电流，因此不适用于常规电路的断路操作。

隔离开关的作用是确保维修人员的人身安全和维护设备的安全。

2.负荷开关：负荷开关主要用于连接和断开负载电源，以控制电器设备的运行和停止，通常用于低压系统中。

负荷开关具有较高的切断容量和灵活的操作方式，能够承受负载电流。

其工作原理是通过打开或关闭主触头，使电流在负载和电源之间流通或中断。

负荷开关通常具有防止过载和短路的保护装置，能够及时切断电路以保护负载和设备的安全运行。

负荷开关的作用是确保负载正常运行和保护负载和设备的安全。

3.真空断路器：真空断路器主要用于控制和保护高压电路，在高压开关设备中具有广泛的应用。

真空断路器的工作原理是在真空介质中使用磁力或弹簧的力量，将主触头迅速打开或关闭，以切断或接通电流。

真空断路器具有快速切断电流、低电弧能量和良好的灭弧性能等优点，能够在高电压和大电流状态下切断电路，保护电气设备的安全。

真空断路器的作用是确保电气设备正常运行和防止电弧事故的发生。

总结：-隔离开关用于隔离电路和设备，主要用于维修、检修和保养操作，在断电状态下使用；-负荷开关用于连接和断开负载电源，主要用于控制负载设备的运行和停止，在低压系统中应用；-真空断路器用于控制和保护高压电路，具有快速切断和良好灭弧性能，在高压开关中使用。

这三种开关设备在电力系统中各有其特点和应用领域，在正确的使用场景下，能够有效保障电路的安全运行和设备的正常工作。

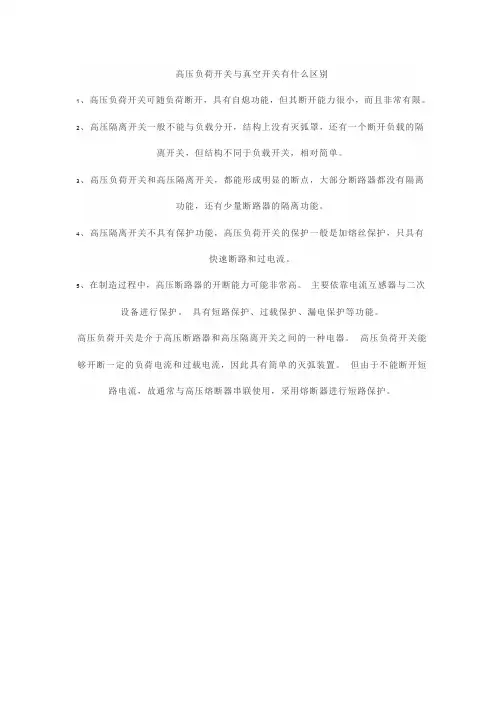

高压负荷开关与真空开关有什么区别
1、高压负荷开关可随负荷断开，具有自熄功能，但其断开能力很小，而且非常有限。

2、高压隔离开关一般不能与负载分开，结构上没有灭弧罩，还有一个断开负载的隔
离开关，但结构不同于负载开关，相对简单。

3、高压负荷开关和高压隔离开关，都能形成明显的断点，大部分断路器都没有隔离
功能，还有少量断路器的隔离功能。

4、高压隔离开关不具有保护功能，高压负荷开关的保护一般是加熔丝保护，只具有
快速断路和过电流。

5、在制造过程中，高压断路器的开断能力可能非常高。

主要依靠电流互感器与二次
设备进行保护。

具有短路保护、过载保护、漏电保护等功能。

高压负荷开关是介于高压断路器和高压隔离开关之间的一种电器。

高压负荷开关能够开断一定的负荷电流和过载电流，因此具有简单的灭弧装置。

但由于不能断开短路电流，故通常与高压熔断器串联使用，采用熔断器进行短路保护。

十大真空断路器品牌_高压真空断路器十大品牌排行榜陕西泰开高压开关制造有限公司（简称“泰开公司”原西安高压开关厂分支），坐落于“ 西安市”是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

zw7-40.5户外高压真空断路器用于交流50Hz、电压40.5KV的户外高压电器设备。

附装弹簧操动结构或电磁操动机构，可以远控电动分、合闸，也可就地手动储能，手动分、合闸。

设计性能符合GB1984-89《交流高压断路器》国际电工委员会标准的要求。

ZW7-40.5系列户外高压真空断路器，主要用于户外35KV输变电系统的控制与保护，也可适用于城、乡电网及工矿企业的正常操作与短路保护之用。

该产品总体结构为瓷瓶支柱式；上瓷瓶内装真空灭弧室，下瓷瓶为支柱瓷瓶。

适用于频繁操作的场所。

并具有密封性好、抗老化、耐高压、不燃烧、无爆炸、使用寿命长、安装维护方便等优点。

35KV高压断路器型号含义符合标准GB1984《交流高压断路器》GB11022《高压开关设备和控制设备标准的共同技术要求》GB311.1-6《高压输变电设备的绝缘配合》GB763《交流高压电器在长期工作时的发热》GB2706《交流高压电器动，热稳定试验方法》GB3309《高压开关设备在常温下的机械试验》DL/T593《高压开关设备的共同订货技术条件》使用环境条件a.周围空气温度:上限+40℃下限-30℃；b.海拔: ≤2000m(若需增高海拔则额定绝缘水平相应提高)；c.风压:不超过700Pa(相当于风速34m/s)；d.振幅:地震烈度8度；e.污秽等级:Ⅲ级；f.大日温度度差不超过25℃。

高压负荷开关、断路器、隔离开关作用与区别负荷开关、隔离开关、断路器都在一次回路中承载回路额定电流。

简而言之呢，断路器是用来保护电路的，负荷开关可以断开和接通系统正常的负载电流，隔离开关的作用也不容忽视，隔离开关在电路中起到明显断开点的作用，以保证维修人员的安全。

高压隔离开关高压隔离开关用途：隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的安全。

隔离开关的触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下，断开点将产生强烈电弧，并很难自行熄灭。

甚至可能造成飞弧（相对地或相间短路），烧损设备，危及人身安全，这就是所谓“带负荷拉隔离开关”的严重事故。

隔离开关还可以用来进行某些电路的切换操作，以改变系统的运行方式。

例如：在双母线电路中，可以用隔离开关将运行中的电路从一条母线切换到另一条母线上。

同时，也可以用来操作一些小电流的电路。

（1）分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。

（2）根据运行需要，换接线路。

开关由底座、棒式支柱绝缘子、导电闸刀、左右触头和传动部分等组成，也称为V型隔离开关。

根据需要该隔离开关可配装接地闸刀，广泛用于35～110kV电压等级中。

高压负荷开关高压负荷开关的作用：（1）用途高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。

高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。

但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。

（2）特点可以隔离电源，有版明显的断开点，多用于固定式高压设备。

没有灭弧装置，在合闸状态下可以通过正常工作电流和短路电路。

严禁带负荷接通和断开电路，常与高压断路器串连使用。

（3）作用作为开断负荷电流及关合短路电流之用,用于分合负荷电流，闭环电流，空载变压器和电缆充电电流，关合短路电流。

10kv高压真空断路器选型指南陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。

公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。

ZW32-12F型户外分界真空断路器（以下简称分界开关）俗称“看门狗”是我公司自主研发的一款多功能智能化装置，不但可以作为用户支线责任分界点开关使用，还可以作为变电站出线重合器使用。

FZRN16-12D、24D高压真空负荷开关FZN16—12D/630-20型户内高压真空负荷开关（下简称“负荷开关”）和FZN16R—12D/T125—31.5真空负荷开关—熔断器组合电器（以下简称“组合电器”）是上海红申电气有限公司结合国内外先进技术，自行开发的三相交流50Hz额定电压12KV的户内高压配电开关，可供工矿企业、高层建筑、住宅小区、学校、医院、车站、码头等配电系统作为户内三相环网供电设备或终端供电设备使用。

产品性能和特点：●FZN16—12利用真空灭弧室来提高负荷开关的交接电流值和转移电流值●真空，灭弧室采用了特殊结构和特俗材料的触头，其截流值小，大约3A 左右，因而操作过电压很低●FZN16—12负荷开关的真空灭弧室封闭在绝缘件中，可以防止在安装调试或运输过程中的机械冲撞而使灭弧室漏气、破损的现象发生，同时进一步提高了灭弧室的外绝缘水平。

●FZN16—12与熔断器配合成组合电器，可断开31.5KA的短路电流●FZN16—12可配WG110B微型机综合保护装置，实现各种保护功能●FZN16—12外形尺寸小，可配470mm宽的进线柜、520mm宽的出线柜●与我公司生产的CKVB—12侧装式断路器配合，可设计出各种理想的供配电方案●FZN16—12的功能模块结构为用户提供看各种功能组合选择和安装选择：隔离开关、接地开关、熔断器座、电动操作机构可以任意选配顺装式：右侧操作、左侧操作倒装式：右侧操作、左侧操作●隔离开关和接地开关是联动的，两者一开一合的时间差，完全满足电气安全操作规程的要求●FZN16—12负荷开关的防误连锁机构在操作面板内，确保接地开关、隔离开关、负荷开关按安全操作规程要求的顺序进行操作●负荷开关的弹簧储能操作机构，确保开关的分合速度满足技术要求且与操作力的大小无关●为满足用户多种控制和保护的需要，FZN16—12负荷开关可配置分励脱扣器、失压脱扣器、过流脱扣器●负荷开关选配电动操作机构时，操作电源可选交流电源或直流电源，用户在订货时请注明图为:红申电气集团FZRN16-24KV。

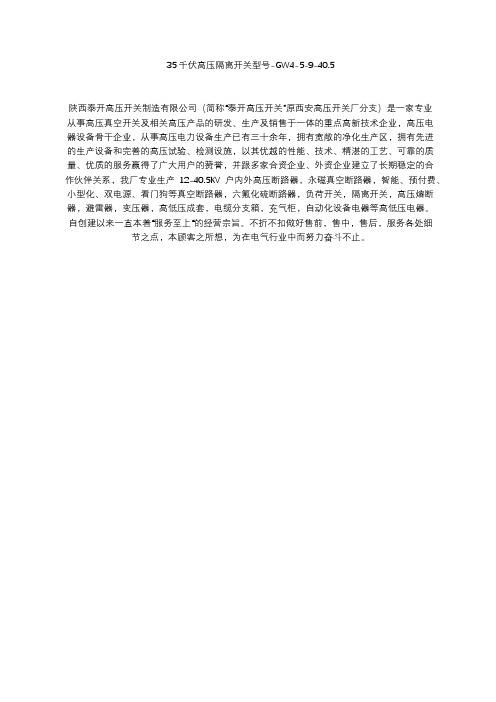

35千伏高压隔离开关型号-GW4-5-9-40.5陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。

公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。

导电杆与触头之间、导电杆与触指座之间均采用铜焊工艺，另外触指与触指座之间加装软连接，使产品的主回路电阻比采用螺钉连接的大幅减小，从而减少触头在运行中的发热问题。

高压负荷开关1.高压负荷开关高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。

高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。

但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。

概述负荷开关及组合电器,适用于三相交流10KV、50HZ的电力系统中，或与成套配电设备及环网开关柜，组合式变电站等配套使用，广泛用于域网建设改造工程、工矿企业、高层建筑和公共设施等，可作为环网供电或终端，起着电能的分配、控制和保护的作用。

该产品技术性能符合IEC出版物60265-1/FDIS《高压负荷开关，第一部分：额定电压1KV以上52KV以下的高压负荷开关》、IEC60420《高压交流负荷开关-熔断器组合电器》、GB16926《交流高压负荷开关-熔断器组合电器》、GB3804-63KV《交流高压负荷开关》的规定。

本产品具有开断能力大、安全可靠、电寿命长、可频繁操作、结构紧凑、体积小、重量轻、基本不需要维修等优点。

具有开断额定电流、过载电流。

可开断短路电流和防止设备缺相运行能力，开关有明显可见的隔离断口，配装具有关合能力的接地开关电动弹簧机构，能够远动远控。

环境条件1.海拔高度：200m及以下2.环境温度：-25℃3.相对湿度:日平均值不大于95%,月平均值不大于90%无导电性尘埃、腐蚀性气体及水蒸汽体的场所4.无火灾、爆炸危险的场所5. 无经常性的剧烈振动的场所6.主要技术参数数值单位项目序号数值FZN21-12D/T630-20FZN21-12D/T630-2012KV12额定电压150HZ50额定频率2650A125额定电流3空真1min断口、频工KV48隔离断口额定缘缘水平4间相受耐地对电压42空真离断口、隔压电雷电冲击耐受KV口相间断（峰值）85地对75-KA50额定峰值耐耐受电流5-20KA额定知时耐受电流4s6-A630额定有功负载开断电流7-630A额定闭环开断电流8-10A额定电缆充电开断电流9 12501250KVA开断空载变压器容量10-31.5KA额定短路开断电流11-A3150额定转移电流12-SDLAJ-12,SFLAJ-12,SKLAJ-12熔断器型号13J-3-5撞击器输出能量1450KA额定短路关合电流15（预期峰值）80流受电关额定耐接地开50KA5016（峰值）额定短时耐受4s接地开关2020KA17电流≌或（辅助回路额定电压DC V110220，≌，≌22018）AC110≌1000010000次机械寿命19结构特点、真空开上）隔离开关负荷开关及组合电器主要由框器、隔离开关（组合器的限流熔断器在．关管、接地开关、弹簧操作机构等组成。

高压负荷开关1.高压负荷开关高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。

高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。

但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。

概述负荷开关及组合电器,适用于三相交流10KV、50HZ的电力系统中，或与成套配电设备及环网开关柜，组合式变电站等配套使用，广泛用于域网建设改造工程、工矿企业、高层建筑和公共设施等，可作为环网供电或终端，起着电能的分配、控制和保护的作用。

该产品技术性能符合IEC出版物60265-1/FDIS《高压负荷开关，第一部分：额定电压1KV以上52KV以下的高压负荷开关》、IEC60420《高压交流负荷开关-熔断器组合电器》、GB16926《交流高压负荷开关-熔断器组合电器》、GB3804-63KV《交流高压负荷开关》的规定。

本产品具有开断能力大、安全可靠、电寿命长、可频繁操作、结构紧凑、体积小、重量轻、基本不需要维修等优点。

具有开断额定电流、过载电流。

可开断短路电流和防止设备缺相运行能力，开关有明显可见的隔离断口，配装具有关合能力的接地开关电动弹簧机构，能够远动远控。

环境条件1.海拔高度：200m及以下2.环境温度：-25℃3.相对湿度:日平均值不大于95%,月平均值不大于90%4.无导电性尘埃、腐蚀性气体及水蒸汽体的场所5.无火灾、爆炸危险的场所6.无经常性的剧烈振动的场所主要技术参数序号项目单位数值数值FZN21-12D/T630-20FZN21-12D/T630-201额定电压KV1212 2额定频率HZ5050 3额定电流A6501254额定缘缘水平1min工频耐受电压KV真空断口、相间对地42隔离断口48雷电冲击耐受电压（峰值）KV真空断口、相间对地75隔离断口855额定峰值耐耐受电流KA50-64s额定知时耐受电流KA20-7额定有功负载开断电流A630-8额定闭环开断电流A630-9额定电缆充电开断电流A10-10开断空载变压器容量KVA1250125011额定短路开断电流KA-31.512额定转移电流A-315013熔断器型号-SDLAJ-12,SFLAJ-12,SKLAJ-12 14撞击器输出能量J-3-515额定短路关合电流KA5080（预期峰值）16接地开关额定耐受电流（峰值）KA505017接地开关4s额定短时耐受电流KA202018辅助回路额定电压（DC或AC）V≌220，≌110≌220，≌11019机械寿命次1000010000结构特点负荷开关及组合电器主要由框器、隔离开关（组合器的限流熔断器在隔离开关上）、真空开关管、接地开关、弹簧操作机构等组成。

ZW7-40.5户外高压真空断路器产品使用说明书陕西泰开高压开关制造有限公司陕西泰开高压开关制造有限公司（简称“泰开高压开关”）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

1 概述ZW7-40.5型户外高压真空断路器采用了独特设计的分体式极柱和高可靠性的操作机构。

该装置主要应用于中压架空线电网，作为分、合负荷电流、过载电流、短路电流之用。

◆极高的可靠性◆在整个寿命期间完全免维护◆具有高机械寿命和电寿命◆整机体积小，重量轻，便于安装1.1 使用条件☐周围空气温度：-30℃～+60℃；☐海拔高度：不超过3000米；☐风速不超过34m/s；☐来自开关设备和控制设备外部的振动或地动是可以忽略的；☐污秽等级：℃级；☐储存温度-40℃～+85℃。

1.2 技术参数2 断路器结构及工作原理ZW7-40.5型户外高压真空断路器主要由集成极柱、电流互感器、操动机构及箱体组成。

该型号断路器为小型化设计，外壳采用优质钢箱体。

电流互感器可根据用户需要选择。

ZW7-40.5/断路器外形图ZW7-40.5型户外高压真空断路器与配套的智能控制组合。

可就地实现开关分合闸操作，也可以通过通信接口由远方遥控操作。
