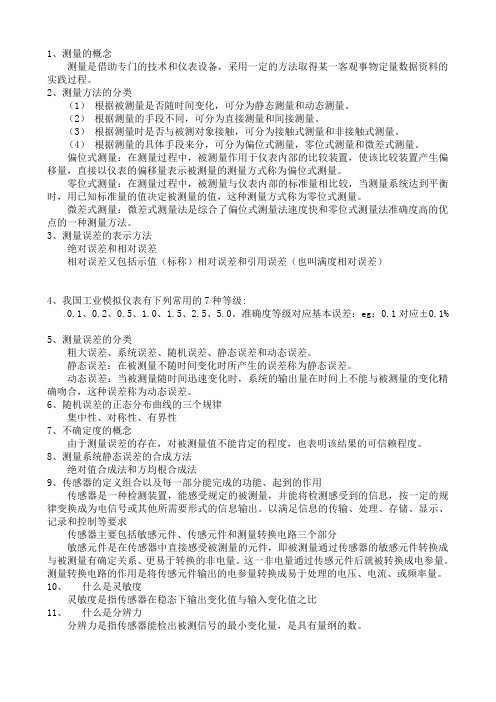

1、测量的概念测量是借助专门的技术和仪表设备，采用一定的方法取得某一客观事物定量数据资料的实践过程。
2、测量方法的分类（1）根据被测量是否随时间变化，可分为静态测量和动态测量。
（2）根据测量的手段不同，可分为直接测量和间接测量。
（3）根据测量时是否与被测对象接触，可分为接触式测量和非接触式测量。
（4）根据测量的具体手段来分，可分为偏位式测量，零位式测量和微差式测量。
偏位式测量：在测量过程中，被测量作用于仪表内部的比较装置，使该比较装置产生偏移量，直接以仪表的偏移量表示被测量的测量方式称为偏位式测量。
零位式测量：在测量过程中，被测量与仪表内部的标准量相比较，当测量系统达到平衡时，用已知标准量的值决定被测量的值，这种测量方式称为零位式测量。
微差式测量：微差式测量法是综合了偏位式测量法速度快和零位式测量法准确度高的优点的一种测量方法。
3、测量误差的表示方法绝对误差和相对误差相对误差又包括示值（标称）相对误差和引用误差（也叫满度相对误差）4、我国工业模拟仪表有下列常用的7种等级:0.1、0.2、0.5、1.0、1.5、2.5、5.0。
准确度等级对应基本误差：eg：0.1对应±0.1%5、测量误差的分类粗大误差、系统误差、随机误差、静态误差和动态误差。
静态误差：在被测量不随时间变化时所产生的误差称为静态误差。
动态误差：当被测量随时间迅速变化时，系统的输出量在时间上不能与被测量的变化精确吻合，这种误差称为动态误差。
6、随机误差的正态分布曲线的三个规律集中性、对称性、有界性7、不确定度的概念由于测量误差的存在，对被测量值不能肯定的程度，也表明该结果的可信赖程度。
8、测量系统静态误差的合成方法绝对值合成法和方均根合成法9、传感器的定义组合以及每一部分能完成的功能、起到的作用传感器是一种检测装置，能感受规定的被测量，并能将检测感受到的信息，按一定的规律变换成为电信号或其他所需要形式的信息输出。
以满足信息的传输、处理、存储、显示、记录和控制等要求传感器主要包括敏感元件、传感元件和测量转换电路三个部分敏感元件是在传感器中直接感受被测量的元件，即被测量通过传感器的敏感元件转换成与被测量有确定关系、更易于转换的非电量。
湿敏电阻的基本原理和特点一、引言湿敏电阻是一种特殊的电阻，其电阻值受湿度影响，广泛应用于工业自动化、气象仪器、医疗设备等领域。
本文将介绍湿敏电阻的基本原理和特点。
二、湿敏电阻的基本原理1. 湿敏电阻的结构湿敏电阻由陶瓷材料制成，通常为氧化锌（ZnO）或氧化镁（MgO）。
这些陶瓷材料中掺入了少量的金属氧化物和其他添加剂，以提高其灵敏度和稳定性。
湿敏电阻的形状通常为片状或柱状。
2. 湿敏电阻的工作原理当湿敏电阻表面吸收水分时，水分与陶瓷材料中掺入的添加剂反应生成离子，进而改变了材料内部晶粒之间的导电通道。
这种变化导致了湿敏电阻的电阻值发生变化。
3. 湿敏电阻的灵敏度湿敏电阻对水分含量非常灵敏。
当环境中水分含量增加时，湿敏电阻的电阻值会迅速下降。
一般来说，湿敏电阻的灵敏度高于其他湿度传感器。
三、湿敏电阻的特点1. 灵敏度高由于湿敏电阻对水分含量非常灵敏，因此其灵敏度非常高。
这使得它成为一种理想的湿度传感器。
2. 可重复性好湿敏电阻在不同时间和环境下的测试结果具有很好的可重复性。
这使得它可以用于需要长期稳定性和精确性的应用。
3. 响应速度快由于其结构简单、响应速度快，因此湿敏电阻可以快速检测环境中水分含量的变化。
4. 价格低廉相比其他传感器，湿敏电阻价格低廉，因此广泛应用于各种领域。
四、应用领域1. 工业自动化在工业自动化中，湿敏电阻通常用于检测工厂内部环境中水分含量的变化。
这有助于预测设备维护周期，并提高生产效率。
2. 气象仪器在气象仪器中，湿敏电阻通常用于测量空气中的湿度。
这有助于预测天气变化，并为农业、交通等行业提供参考。
3. 医疗设备在医疗设备中，湿敏电阻通常用于检测人体呼吸道、皮肤等部位的水分含量。
这有助于诊断疾病，并指导治疗。
五、结论综上所述，湿敏电阻是一种特殊的电阻，其工作原理是通过吸收水分改变材料内部晶粒之间的导电通道来改变其电阻值。
它具有灵敏度高、可重复性好、响应速度快和价格低廉等特点，在工业自动化、气象仪器、医疗设备等领域得到广泛应用。
湿敏电阻的基本原理和特点一、湿敏电阻的定义和概述湿敏电阻（Humidity Sensing Resistor）是一种可以感知和测量湿度的传感器元件。
它基于材料的湿度敏感性，通过测量电阻值的变化来反映周围环境的湿度水平。
二、湿敏电阻的工作原理湿敏电阻的工作原理是基于半导体材料对湿度的敏感性。
通常，湿敏电阻由两个电极片组成，中间填充有湿敏材料。
当湿敏材料吸湿时，材料内部的电导率会发生变化，从而导致整个电阻的阻值发生变化。
三、湿敏电阻的特点湿敏电阻具有以下几个特点：3.1 高灵敏度湿敏电阻对湿度的变化非常敏感，能够实时感知细小的湿度变化，并且具有较高的灵敏度。
这使得湿敏电阻在湿度测量和控制应用中具有广泛的应用前景。
3.2 快速响应湿敏电阻具有快速响应的特点，当环境湿度发生变化时，其阻值可以迅速地做出相应的变化。
这使得湿敏电阻在需要实时湿度监测的场合中表现出色。
3.3 宽工作范围湿敏电阻可在较广的湿度范围内正常工作，一般可达到20%~95%RH。
这使得湿敏电阻能够适应不同湿度环境下的应用需求。
3.4 简单结构和低成本湿敏电阻通常具有简单的结构，由较少的元件组成，制造和使用成本较低，适用于大规模生产和广泛应用。
四、湿敏电阻的应用领域湿敏电阻在各个领域都有广泛的应用。
4.1 空调和恒温设备湿敏电阻作为空调和恒温设备中的湿度传感器，可以感知环境湿度的变化，实现精确的湿度监测和控制，提高室内空气质量和居住舒适度。
4.2 农业和园艺湿敏电阻可以应用于农业和园艺领域的湿度监测和控制。
例如，可以用于土壤湿度的测量，帮助农民和园艺者进行灌溉和管理。
4.3 医疗和健康湿敏电阻可以用于医疗和健康领域的湿度监测。
例如，在呼吸器和氧气供应设备中，湿敏电阻可以监测患者呼吸器的湿度，确保呼吸器的湿度适宜。
4.4 工业自动化湿敏电阻在工业自动化中也有广泛应用。
例如，在食品加工和存储过程中，湿敏电阻可以用于湿度监测和控制，确保食品质量和安全。
考试安排：星期天1点30到3点30在3-101考运动控制；4点到6点在3-101考工厂供电；7点到9点在4-101考微机。
自动检测技术及应用——梁森选择题答案1.单项选择题1）某压力仪表厂生产的压力表满度相对误差均控制在0.4%~0.6%，该压力表的精度等级应定为__C__级，另一家仪器厂需要购买压力表，希望压力表的满度相对误差小于0.9%，应购买__B__级的压力表。
A. 0 .2 B. 0 .5 C. 1 .0 D. 1.52）某采购员分别在三家商店购买100kg大米、10kg苹果、1kg巧克力，发现均缺少约0.5kg，但该采购员对卖巧克力的商店意见最大，在这个例子中，产生此心理作用的主要因素是__B__。
A.绝对误差B.示值相对误差C.满度相对误差D.精度等级3）在选购线性仪表时，必须在同一系列的仪表中选择适当的量程。
这时必须考虑到应尽量使选购的仪表量程为欲测量的__C__左右为宜。
A.3倍 B.10倍 C.1.5倍 D.0.75倍4）用万用表交流电压档（频率上限仅为5kHz）测量频率高达500kHz、10V左右的高频电压，发现示值还不到2V，该误差属于__D__。
用该表直流电压档测量5号干电池电压，发现每次示值均为1.8V，该误差属于 A 。
A.系统误差B.粗大误差C.随机误差D.动态误差5）重要场合使用的元器件或仪表，购入后需进行高、低温循环老化试验，其目的是为了__D__。
A.提高精度B.加速其衰老C.测试其各项性能指标D.提高可靠性2.各举出两个非电量电测的例子来说明1）静态测量； 2）动态测量；3）直接测量； 4）间接测量；5）接触式测量； 6）非接触式测量；7）在线测量； 8）离线测量。
3.有一温度计，它的测量范围为0～200℃，精度为0.5级，试求：1）该表可能出现的最大绝对误差为__A__。
A. 1℃B. 0.5℃C. 10℃D. 200℃2）当示值为20℃时的示值相对误差为__B__，100℃时的示值相对误差为__C__。
1.某台测温仪表的测温范围是200～600℃，而该仪表的最大绝对误差为±3℃，该仪表的精度等级是（）。
A．0.5级 B．0.75级 C．0.8级 D．1.0级2.构成一个传感受器必不可少的部分是( )。
A．转换元件B．敏感元件C．转换电路D．嵌入式微处理器3.湿敏电阻用交流电作为激励电源是为了( )。
A. 提高灵敏度B. 防止产生极化、电解作用C. 减小交流电桥平衡难度D. 节约用电4.（）电容传感器的输出特性是线性的，灵敏度是常数。
A.变面积式B.变极距式C.变介电常数D. 变面积式和变介电常数5.利用涡流传感器测量齿数Z=60的齿轮的转速，测得f=400Hz，则该齿轮的转速n等于（）r/min。
A. 400B. 3600C. 24000D. 606.天平属于( )检测方法。
A．偏差法B．微差法C．零位法D．平衡法7.霍尔元件（）霍尔传感器的灵敏度越高。
A.越厚B.越薄C.没有关系D.越大8.磁场垂直于霍尔薄片，磁感应强度为B，但磁场方向与原磁场强度相反（θ＝180°）时，霍尔电动势( )，因此霍尔元件可用于测量交变磁场。
A．绝对值相同，符号相反B．绝对值相同，符号相同C．绝对值相反，符号相同D．绝对值相反，符号相反9.绝对误差Δ与被测量的真值Ax之比是（）误差。
A.实际相对误差B．示值相对误差C．引用相对误差D．系统相对误差10.可听声波的频率范围一般为( )。
A．20Hz~~200Hz B．20Hz~~50Hz C．20Hz~~20kHz D．20Hz~~500Hz11、有四台量程均为0-600℃的测量仪表。
今要测一约为500℃的温度，要求相对误差≤2.5%，选用精度为（）的最为合理。
A．5.0级B．2.5级C．2.0级D．1.5级12、在同一条件下，多次测量同一量值时，绝对值和符号保持不变的误差称为（）。
A.随机误差B.系统误差C.粗大误差D、人为误差13、热电阻测量转换电路采用三线制是为了（）。
期末练习题班级：____________ 姓名：____________ 成绩：________一、单项选择题：1.某位移传感器，在输入量变化5mm时，输出电压变化为300mV，其灵敏度为（ A ）。
A．60mV/mm B. 0.017mm/mV C. 60mm/mV D. 0.017mV/mm2. 应变电桥有3种不同的工作方式，如下选项，（C ）工作方式的灵敏度最高，（ A ）工作方式的灵敏度最低。
A．单臂桥 B. 双臂桥 C. 全桥3. 湿敏电阻用交流电作为激励电源是为了（ B ）。
A．提高灵敏度 B. 防止产生极化、电解作用 C. 减小交流电桥平衡难度4. 在使用测谎器时，被测试人由于说谎、紧张而手心出汗，可用（ D ）传感器来检测。
A．应变片 B. 热敏电阻 C. 气敏电阻 D. 湿敏电阻5. 螺线管式自感传感器采用差动结构是为了（ B ）。
A．加长线圈的长度从而增加线性范围 B. 提高灵敏度，减小温漂C. 降低成本D. 增加线圈对衔铁的吸引力6. 以下传感器中属于非接触测量的是（ C ）。
A．电位器传感器、电涡流传感器 B. 电容传感器、压电传感器C. 霍尔传感器、光电传感器D. 霍尔传感器、电位器传感器7. 电涡流接近开关可以利用电涡流原理检测出（ C ）的靠近程度。
A．人体 B. 水 C. 金属零件 D. 塑料零件8. 下图为电容式料位传感器示意图，其属于（ B ）类型的电容传感器。
A．变面积式 B. 变介电常数式 C. 变极距式9. 电子游标卡尺的分辨率可达0.01mm，行程可达200mm，它的内部所采用的是线性型的（ A ）电容传感器。
A．变面积式 B. 变极距式 C. 变介电常数式10. 轿车的保护气囊可用（ D ）来控制。
A．气敏传感器 B. 荷重传感器 C. 差动变压器 D. 电容式加速度传感器11. 自来水公司到用户家中抄自来水表数据，得到的是（ B ）。
m A．瞬时流量，单位为t/h B. 累积流量，单位为t或3C. 瞬时流量，单位为kg/sD. 累积流量，单位为kg12. 以下为各个元器件的符号，代表压电元件的符号是（ C）。
绪论1、什么是检测：指利用各种物理、化学效应，选择合适的方法与装置，将生产、科研、生活等各方面的有关信息通过检查与测量的方法赋予定性或定量的过程。
2、什么是自动检测与转换技术：指能够自动地完成整个检测处理过程的技术称为。
一、检测技术在国民经济中的地位和作用答：1.在机械制造行业中2.在电力等行业中3.在交通领域中4.在国防科研中5.在导弹、卫星研制中6.在日常生活中二、工业检测技术的内容1.热工量，2.机械量，3.几何量，4.物体的性质和成分量，5.状态量，6.电工量三、自动检测系统的组成1.自动检测系统的组成：1.传感器，2.信号调理，3.数据处理装置，4.显示器，5.执行机构2.传感器：指一个能将被测的非电量变换成电量的器件（确切定义如1-3）四、检测技术的发展趋势1.不断提高检测系统的测量准确度，量程范围，延长使用寿命，提高可靠性。
2.应用新技术和新的物理效应，扩大检测领域。
3.发展集成化、功能化的传感器4.采用计算机技术，使检测技术智能化。
5.发展网络化传感器及检测系统。
五、学习方法1.本书配套或第一章检测技术的基本概念测量得到的定量的结果&1-1测量的基本概念及方法1.测量：借助专门的技术和仪表设备，采用一定的方法取得某一客观事物定量数据资料的认识过程2.测量方法的分类：1.静态和动态测量根据被测量是否随时间变化2.直接和间接测量间接测量比较复杂（用函数关系计算求得）3.模拟式和数字式测量4.接触式和非接触式测量5.在线和离线测量生产过程边生产边测量称在线测量。
&&1-2 测量误差及分类1.真值：指在一定条件下被测量客观存在的实际值。
2.真值分类：1.理论真值：三角形内角和为180度2.约定真值：银的凝固点为961.78度3.相对真值：凡准确度高两级的仪表的误差与准确度低的仪表的误差比在1/3以下时，则高两级仪表的测量值可以认为是相对真值3.测量误差：指测量值与真值之间的差值4.测量误差的分类：1.绝对误差和相对误差2.粗大误差、系统误差和随机误差3.静态误差和动态误差一、绝对误差和相对误差1.绝对误差Δ：测量值Ax与真值A0之间的差值：Δ= Ax- A02.相对误差1.示值（标称）相对误差γx : 指用绝对误差Δ与被测量值Ax的百分数比来表示γx = Δ/ Ax *100%2. 满度（引用）相对误差γm :测量下限为0的仪表的γm= =Δ/A m *100%（A m仪表满度值）（A m =Amax-Amin)3. 满度（引用）相对误差常被用来确定仪表的准确度等级S：S= Δm/A m *100 ( Δm指最大误差值）准确度等级也称为精度等级例1-1（P11)某压力表准确度为2.5级，量程0-1.5MPa,测量结果显示为0.7MPa，试求：1.可能出现的最大满度相对误差γm，2.可能出现的最大绝对误差Δm为多少千帕，3.可能出现的最大示值相对误差γx解：1.可能出现的最大满度相对误差即为准确度等级：γm=2.5%2.Δm=γm*A m=2.5%*1.5=0.0375MPA=37.5KPA3.γx=Δm/Ax*100%=0.0375/0.7*100%=5.36%例1-2（P12）现有0.5级的0-300度的和1.0级的0-100度的两个温度计，要测量80度的温度，试问哪一个好？解：本题是要确定两个温度计的γx，选小的。
湿敏电阻传感器工作原理湿敏电阻传感器工作原理是基于材料的电阻随湿度变化的特性而设计的一种传感器。
它通过测量材料的电阻值来间接检测周围环境的湿度水分含量。
湿敏电阻传感器通常由一种具有湿敏特性的半导体材料制成，如氧化锌（ZnO）或聚合物。
这些材料的电阻值随着湿度的变化而变化，其工作原理主要是利用材料的吸湿性来改变导电路径。
当材料吸湿时，水分会与材料表面发生相互作用，并形成一个致电离子，这些离子会改变材料内部的电导率。
因此，当湿敏材料吸湿时，电阻值会发生变化。
湿敏电阻传感器大多数采用可变电阻的工作模式，根据电阻值的变化来测量湿度。
一般情况下，传感器由两个电极组成，电极之间的材料就是带有湿敏特性的材料。
当材料吸湿时，电阻值会下降，反之，当材料失去水分时，电阻值会上升。
湿敏电阻传感器通常通过一个电路进行测量和处理。
传感器电路一般由一个恒定电流源和一个测量电压源组成。
恒定电流源会通过传感器的湿敏材料，测量电压源则通过传感器的另一端。
当电流通过传感器时，会产生一个与电阻值成正比的电压信号。
测量电压源测量这个电压信号，进而计算出电阻值，从而间接得出湿度的数值。
需要注意的是，湿敏电阻传感器的测量范围通常由其材料的性质和制造工艺决定，不同的传感器会有不同的测量范围和精度。
因此，在选择和应用湿敏电阻传感器时，需要根据具体的要求和应用场景进行选择。
总结起来，湿敏电阻传感器的工作原理是利用材料的电阻随湿度变化的特性来间接测量环境的湿度。
通过测量材料的电阻值，并经过测量和处理电路的计算，最终得出湿度的数值。
传感器的输出信号可以是模拟信号或数字信号，用于不同的应用。
这种传感器具有简单、灵敏、成本低廉等特点，在许多领域中得到了广泛应用。
1、测量的概念测量是借助专门的技术和仪表设备，采用一定的方法取得某一客观事物定量数据资料的实践过程。
2、测量方法的分类（1）根据被测量是否随时间变化，可分为静态测量和动态测量。
（2）根据测量的手段不同，可分为直接测量和间接测量。
（3）根据测量时是否与被测对象接触，可分为接触式测量和非接触式测量。
（4）根据测量的具体手段来分，可分为偏位式测量，零位式测量和微差式测量。
偏位式测量：在测量过程中，被测量作用于仪表内部的比较装置，使该比较装置产生偏移量，直接以仪表的偏移量表示被测量的测量方式称为偏位式测量。
零位式测量：在测量过程中，被测量与仪表内部的标准量相比较，当测量系统达到平衡时，用已知标准量的值决定被测量的值，这种测量方式称为零位式测量。
微差式测量：微差式测量法是综合了偏位式测量法速度快和零位式测量法准确度高的优点的一种测量方法。
3、测量误差的表示方法绝对误差和相对误差相对误差又包括示值（标称）相对误差和引用误差（也叫满度相对误差）4、我国工业模拟仪表有下列常用的7种等级:0.1、0.2、0.5、1.0、1.5、2.5、5.0。
准确度等级对应基本误差：eg：0.1对应±0.1% 5、测量误差的分类粗大误差、系统误差、随机误差、静态误差和动态误差。
静态误差：在被测量不随时间变化时所产生的误差称为静态误差。
动态误差：当被测量随时间迅速变化时，系统的输出量在时间上不能与被测量的变化精确吻合，这种误差称为动态误差。
6、随机误差的正态分布曲线的三个规律集中性、对称性、有界性7、不确定度的概念由于测量误差的存在，对被测量值不能肯定的程度，也表明该结果的可信赖程度。
8、测量系统静态误差的合成方法绝对值合成法和方均根合成法9、传感器的定义组合以及每一部分能完成的功能、起到的作用传感器是一种检测装置，能感受规定的被测量，并能将检测感受到的信息，按一定的规律变换成为电信号或其他所需要形式的信息输出。
以满足信息的传输、处理、存储、显示、记录和控制等要求传感器主要包括敏感元件、传感元件和测量转换电路三个部分敏感元件是在传感器中直接感受被测量的元件，即被测量通过传感器的敏感元件转换成与被测量有确定关系、更易于转换的非电量。
第二版检测技术的选择题（上）2011年01月06日星期四 14:57第一部分思考题与习题答案1.单项选择题1）某压力仪表厂生产的压力表满度相对误差均控制在0.4%~0.6%，该压力表的精度等级应定为 C 级，另一家仪器厂需要购买压力表，希望压力表的满度相对误差小于0.9%，应购买 B 级的压力表。
A. 0 .2B. 0 .5C. 1 .0D. 1.52）某采购员分别在三家商店购买100kg大米、10kg苹果、1kg巧克力，发现均缺少约0.5kg，但该采购员对卖巧克力的商店意见最大，在这个例子中，产生此心理作用的主要因素是 B 。
A.绝对误差B.示值相对误差C.满度相对误差D.精度等级3）在选购线性仪表时，必须在同一系列的仪表中选择适当的量程。
这时必须考虑到应尽量使选购的仪表量程为欲测量的 C 左右为宜。
A.3倍B.10倍C.1.5倍D.0.75倍4）用万用表交流电压档(频率上限仅为5kHz)测量频率高达500kHz、10V左右的高频电压，发现示值还不到2V，该误差属于 D 。
用该表直流电压档测量5号干电池电压，发现每次示值均为1.8V，该误差属于 A 。
A.系统误差B.粗大误差C.随机误差D.动态误差5）重要场合使用的元器件或仪表，购入后需进行高、低温循环老化试验，其目的是为了 D 。
A.提高精度B.加速其衰老C.测试其各项性能指标D.提高可靠性2.各举出两个非电量电测的例子来说明1）静态测量； 2）动态测量；3）直接测量； 4）间接测量；5）接触式测量； 6）非接触式测量；7）在线测量； 8）离线测量。
3.有一温度计，它的测量范围为0～200℃，精度为0.5级，试求：1）该表可能出现的最大绝对误差为 A 。
A. 1℃B. 0.5℃C. 10℃D. 200℃2）当示值为20℃时的示值相对误差为 B ，100℃时的示值相对误差为 C 。
A. 1℃B. 5％C. 1％D. 10％4.欲测240V左右的电压，要求测量示值相对误差的绝对值不大于0.6%，问：若选用量程为250V电压表，其精度应选 B 级。
南京工程学院
课程设计说明书(论文)
题目基于湿敏电阻的湿度检测系统设计
课程名称自动检测技术
院系电力工程学院
专业
班级
南京工程学院
课程设计任务书
课程名称自动检测技术
院（系、部、中心）电力工程学院专业
目录
一．总体方案 (6)
二．各部分模块说明及接线 (7)
1. A/D0809转换器的原理 (7)
2.AT89S52单片机的简介与接线 (7)
3.湿度检测电路 (9)
4.输入电路设计 (9)
5.显示电路设计 (10)
6.湿度传感器选型及原理图 (10)
三．系统设计原理与设计 (11)
四．部分源程序 (12)
五．小结 (13)
六．参考文献 (14)
一：总体方案
湿度作为环境中的一项重要参数，在很多方面都起着重要的作用。
本文中的基于AT89S52单片机的湿度检测仪就是针对这一需求而设计的。
它综合运用了现代检测技术、数据处理和通信技术以及LCD显示技术，可以实时、准确、稳定的测量环境中的相对湿度。
在此设计过程中，本设计综合分析了不同用户在不同场合的不同需求，经研究之后，采用了AT89S52单片机为核心控制器件，A/D0809转换器以高灵敏度湿度传感器为数据获取元件的方案。
该设计主要分为硬件设计和软件部分的设计，下面总体介绍设计的性能指标和软硬件的总体设计方案。
湿度测量电路由0809A/D转换器和湿敏电阻组成，湿敏电阻阻值随环境相对湿度的变化而变化，从而导致其两端电压的变化变化，由0809A/D把模拟量转换成数字量，单片经过软件处理后，获得相对电压值和湿度值。
键盘输入电路与LCD 显示电路实现人机对话的功能。
ISP接口电路与PC机的联接，实现下载程序等通讯功能。
检测仪的应用软件系统包括：主程序模块、相对湿度检测模块、掉电存储模块，键盘和显示模块等。
主程序的内容包括：主程序的起始地址，中断服务程序的起始地址，有关内存单元及相关部件的初始化和一些子程序相互调用，主程序是整个程序的框架，决定了检测仪的工作性能。
相对湿度检测模块主要是完成测湿度电路所得电压与实际湿度的转换，和对湿度数据的存键盘、显示模块完成检测仪的检测数据的显示功能，反映出要检测的的数据。
本次设计采用HM1500湿度传感器，A/D0809模数转换器，AT89S52单片机以及一些辅助电路。
二：各部分模块说明及接线
1.A/D0809转换器的原理
A/D0809转换器的原理接线图
AD0809是8位逐次逼近型A/D转换器，它是由一个8路的模拟开关、一个地址锁存译码器、一个A/D 转换器和一个三态输出锁存器组成。
多路开关可选通8个模拟通道，允许8 路模拟量分时输入，共用A/D 转换器进行转换。
些A/D转换器是的特点是8位精度，属于并行口，如果输入的模拟量变化大快，必须在输入之前增加采样电路。
2.AT89S52单片机的简介与接线
AT89S52单片机的接线
At89S52 是一种低功耗、高性能CMOS8位微控制器，具有 8K 在系统可编程Flash 存储器。
AT89S52具有以下标准功能： 8k字节Flash，256字节RAM， 32 位I/O 口线，看门狗定时器，2 个数据指针，三个16 位定时器/计数器，一个6向量2级中断结构，全双工串行口，片内晶振及时钟电路。
另外，AT89S52 可降至0Hz 静态逻辑操作，支持2种软件可选择节电模式。
空闲模式下，CPU 停止工作，允许RAM、定时器/计数器、串口、中断继续工作。
掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机一切工作停止，直到下一个中断或硬件复位为止。
2.1单片机晶振电路如下图：
2.2单片机复位电路如下图
3.湿度检测电路
湿敏电阻是利用湿敏材料吸收空气中的水分而导致本身电阻值发生变化这一原理而制成的。
工业上流行的湿敏电阻主要有半导体陶瓷湿敏元件，氯化锂湿敏电阻，有机高分子膜湿敏电阻：
湿度检测电路
4.输入电路设计
5.显示电路设计
采用LCD液晶显示：
6.湿度传感器选型及原理图
本系统直接测量的是某一个环境中的湿度，所用的传感器是HM1500湿度传感器，输出电压值，再通过ADC0809的模数转换芯片进行转换，转换的数字量进入单片机输出数码管显示。
实验采用的是集成湿度传感器。
传感器的敏感元件采用的属水分子亲和力型和高分子材料湿敏元件。
它的原理是采用具有感湿功能的高分子聚合物涂敷在带有导电电极的陶瓷衬底上，导电机理为水分子的存在影响高分子膜内部导电离子的迁移率，形成阻抗随相对湿度变化成对数变化转换成相应的线性电压信号输出以制成湿度传感器模块形式。
湿敏传感器实物、原理框图如图2.2.1所示。
当传感器的工作电源为+5V±5％时,湿度传感器的输出电压为0.9V
至2.7V，湿度为30％至90％RH。
因为考虑到周围空气中的气体成分可能影响传感器测量的准确性，所以选择HM1500湿度传感器，其具有很高的灵敏度、良好的选择性、长期的使用寿命和可靠的稳定性。
三．系统设计原理与设计
主程序流程图设计方案：
A/D转换程序流程图方案：
四．部分源程序
void start()
sda=1;
delay(5);
sck=1;
delay(4);
sda=0;
delay(2);}
void stop()
{ sda=0;
delay(4);
sck=1;
delay(4);
sda=1;
delay(4);}
void response()
{ uchar i;
while(sda==1&&i==200)i++;
sck=1;
delay(5);
sck=0; }
void write_shj(uchar sj)
{uchar temp,j;
temp=sj;
sck=0;
delay(4);
for(j=0;j<8;j++)
{temp=temp<<1;
sda=CY;
sck=1;
delay(4);
sck=0;
delay(5);}
sda=1;
}
uchar read_shj()
{uchar k,n;
sck=0;
delay(4);
for(k=0;k<8;k++)
{ n=(n<<1)|sda;
sck=1;
delay(5);
sck=0;
delay(5);}
return(n);}
void write(uchar qjnbdz,uchar date)
{ start();
write_shj(0xa0);
response();
delay(2);
write_shj(qjnbdz);
response();
delay(2);
write_shj(date);
response();
delay(2);
stop();}
uchar read_I2C(uchar qjnbdz)
{uchar shuju;
start();
write_shj(0xa0);
response();
delay(2);
write_shj(qjnbdz);
response();
delay(2);
start();
write_shj(0xa1);
response();
delay(2);
shuju=read_shj();
stop();
return(shuju);
}
五．小结
该检测仪适用于需要对温湿度实时检测的多种场合。
由于采用了测量范围广、精度高、响应速度快的电阻式湿度传感器来进行湿度采样，因此该检测仪基本上达到
技术指标中对相对湿度测量精度和分辨力的要求。
该检测仪在湿度的线性化上用的时间可能会稍长一些。
但是AT89S52单片机工作频率较高，并且只有环境湿度较高时才会出现处理时间延长现象，因此并不影响检测仪的实时检测指标。
在这次设计中本设计也遇到不少问题，也正是对这些问题的逐步解决该检测仪顺利设计完成。
本设计的设计主要面临着硬件设计和软件设计的两大问题，以及硬件和软件的结合。
软件设计中面临的主要问题是环境温湿度数据的采集方法。
在指导老师的悉心辅导下和查阅大量资料之后，然后采用了AT89S52单片机并配合其它一些元器件的硬件设计方案，使以上问题得到了很好改善。
此检测仪还可以与温度湿度发生装置连接来实现对温度湿度的调整功能，加上报警装置后就可以对环境温度超过上下限时发出警报，本设计序能够实现温湿度的同时检测功能。
由于这次设计的时间较短，该检测仪的主要功能已经实现，要达到实用，还需继续进一步进行研究设计。
六．参考文献
1.李现明，吴皓编著.自动检测技术.北京：机械工业出版社，2009
2.徐仁贵.单片微型计算机应用技术.北京：机械工业出版社.2001
3.陈爱弟.Protel99实用培训教程.北京：人民邮电出版社.2000
4.基于AD0809组成的温度测量电路及应用.雷少刚陕西 2007
5.基于单片机与AD0809的温度测量报警系统.郑争兵 2008
6.AD0809温度传感器.赵海燕 1997。
