建筑电气开关型号符号电气各类开关型号符号代表一、断路器Le=160A/REC 500mA 额定电流160A，漏电流500mAHUM8L-400-4P/C350 hum8l是个塑壳带漏电断路器400是型号 4p 4极的 350A的整定电流电气符号C65N-C20A/4P;DPN 16AC65系列20A容量的4极开关，单极16ATLM1是TCL和罗格朗合资的品牌，100是框架电流，50a是额定电流，3p就是三极喽2、DNM2-100L、NDM1-63C、NDB1L-32是开关型号。
3、100A/3P： 100A=额定电流，3P =3极开关，即三相开关。
4、 16/1P+N = 单相16A的带漏电保护的开关电气符号CDB6--63/1PC16ACDB6-微断型号 63-壳架电流63A 1p-单极C-脱扣曲线，普通配电保护选用C曲线，电机保护选用D曲线。
16A-额定电流16A电气符号T5N500-R222/4PT5N为ABB公司的塑壳断路器型号。
500为断路器壳架电流为500A.R222表示整定电流为222A.；4P表示为断路器为四级电气符号ATNS63/4P-32AATN是哪家的开关不晓得。
63是最大壳体电流，4P是四极断路器，32A是整定电流。
电气符 NSE200N-200A/4P施耐德的断路器，壳架电流200A，分段能力为N（好像是35KA，还得看样本），长延时整定200A，4级的。
脱扣器种类没有200A分断能力的塑料外壳式断路器电气符NS400-N160/4P施耐德的4极（4P）塑壳开关，NS400系列里面的160型号（最大额定电流160A）63是最大壳体电流，4P是四极断路器，32A是整定电流电气符CM1-100L/50A/3PCM1—常熟开关厂生产的塑料外壳式断路器CM1系列；100—壳架等级电流可选代号，最大可选100A，该题选的是50A；L—额定极限分断能力可选代号，L表示标准型；3P—极数可选代号，该题选的是3极。
产品概述□ □ □ ：□ □ □ □ 额定绝缘电压：690V 额定工作电压：380V 、660V 额定工作电流:380V 160A 、250A 、400A 、630A ；660V 100A 、200A 、315A 、400A 开关的接通和分断能力和额定限制短路电流按表1；开关的机械寿命分别为3000次（160A 、250A 和1000次（400A 、630A 开关的电寿命分别为600次（160A 、250A 和200次（400A 、630A 接通与分断条件按表2辅助开关（LX19的额定工作电压交流380V ，约定发热电流5A ，额定控制容量300VA ， 使用类别AC-15。
；；：；））；））；）选型指南主要技术数据正常工作条件□ 周围空气温度:上限值不超过+40℃,下限值不低于-5℃,24h 内的平均值不超过+35℃；海拔高度：不超过2000m ；空气条件：空气相对湿度在周围空气温度为+40℃时不超过50％，在较低温度下可以有较 高的相对湿度;例如20℃时，相对湿度可达90%，并考虑到因温度变化发生在产品表面上的 凝露的消除。
在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃。
污染等级：3级；安装类别：Ⅱ、Ⅲ类；安装条件：应垂直安装在无显著摇动和冲击振动的地方。
□ □ □ □ □ □ HR5熔断器式隔离开关主要用于交流50Hz (60Hz )，其额定电压为380V/660V ，额定电流至630A 的具有高短路电流的配电电路和电动机电路中，作为电源开关、隔离开关、应急开关、并作电路保护用,但一般不作为直接开关单台电动机。
产品符合：GB/T 14048.3 标准。
133表1表2表3开关与熔断器的配用关系(见表)3结构特征开关由底座、盖和灭弧室等部分组成,均由耐弧塑料制成,为全塑型结构。
静触头直接装在底座上，灭弧室拆装方便,每个灭弧室都有内室 和外室二部分，采用多片金属灭弧栅，增强能力,提高了触头寿命。
开关电器类124适用范围HR5型号及含义熔断器式隔离开关 4.1 额定绝缘电压：690V。
4.2 额定工作电压：380V、660V两种；4.3 额定工作电流：380V：100A、200A、400A、630A四种；660V：100A、200A、315A、425A四种。
4.4 开关的接通和分断能力和额定熔断短路电流(见表1)。
4.5 开关的机械寿命分别为3000次(100A、200A)和1000次(400A、630A)。
4.6 开关的电寿命分别为600次(100A、200A)和200次(400A、630A)接通与分断条件按(表2)。
4.7 辅助开关(Lx19K)的额定工作电压交流380V，额定发热电流5A，额定控制容量300VA。
HR5系列熔断器式隔离开关(以下简称开关)主要用于额定电压交流380V和660V(4562Hz)，约定发~热电流至630A的具有高短路电流的配电电路和电动机电路中，作为电源开关、隔离开关、应急开关，并作为电路保护用，但一般不作为直接开闭单台电动机之用。
本产品符合IEC60947-3 GB14048.3标准。
HR 5-□/□□“0”为无熔断信号装置型(配用有熔断指示器的熔断体)；“1”为有熔断信号装置型(配用有熔断撞击器的熔断体)极数，(2、3)约定发热电流(A)设计代号熔断器式隔离开关表1200200AC-23BAC-22B 103 1.051.050.350.6583 1.051.050.350.65100500.250.2535各1次各1次主要参数及技术性能3正常工作条件和安装条件3.1 周围空气温度不高于+40℃，不低于-5℃。
3.2 安装地点的海拔不超过2000m。
3.3 湿度：最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90%。
对由于温度变化偶尔产生的凝露应采取特殊的措施。
3.4 周围环境的污染等级为3级。

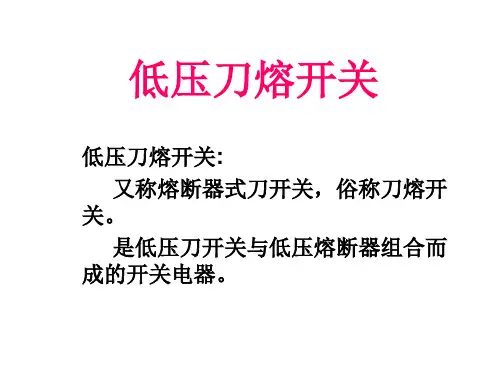

HR3,HR5,HR6熔断器式隔离开关区别熔断器式隔离开关是将隔离开关和熔断器组合一体的常用电器现在最常用的刀熔开关，多为HR5和HR6。
HR3也偶尔有见到，HR17B已经不常见到了。
HR17B,HR3,HR5,HR6熔断器式隔离开关区别从本质上讲，产品的进步就是：优化产品，缩减成本。
从最早的HR17B,到HR3,再更新出HR5,HR6。
从价格上来说：HR17B<HR6<HR5<HR3从质量稳定性上来说：HR17B<HR6<HR3=HR5从设计结构上来说：HR17B<HR3<HR5=HR6熔断体不同：HR17为RT15系列熔断器，HR3为RT0系列熔断体，HR5,HR6为NT系列熔断器。
我们重点来讲讲最常用的HR5,HR6的区别。
HR5,HR6熔断器式隔离开关区别HR5，是国家设计的标准产品，在HR6没有出现之前，HR5一直是作为最常用的熔断器式隔离开关使用。
HR6的出现，其实是要感谢“温州人的智慧”。
在HR5的基础上略作修改，把原本设计的绝缘胶板材料的顶盖，改成了塑料材料。
进一步缩减了成本。
所以文章前面说的价格和质量结构排序就是根据这个道理。
HR5质量做工上更好，HR6价格上占优势。
也正是因为价格的差异，会出现以HR6来“冒充”HR5的情况。
如何区分HR5和HR6呢？对客户来说，内部的设计其实我们也不怎么太了解。
因为材料性质的关系，我们只需要按盖子的颜色来区分就行。
红色盖子的，是HR6,黑色盖子的，是HR5。
总结一般情况下，现在卖的熔断器是隔离开关多为HR6，HR5。
因为价格的原因，经销商和配电厂家也多会选择HR6买卖。
如果对产品的质量要求很高，我们推荐HR5熔断器式隔离开关。
如果对价格比较敏感，我们推荐HR6熔断器式隔离开关。
当然，如果追求最低价格，可以考虑HR17，虽然现在用的比较少了。
HR3适应在各种结构的开关构和动力柜，BDL，BSL配电屏上的安装。
HR5-400/31，熔断器式，隔离开关，HR5系列熔断器式隔离开关
1，适用范围
HR5系列熔断器式隔离开关（以下简称开关）符合：JB8976-1999和IEC408标准。
主要用于额电流交流380V、额定工作电流至630A、660V（45~62Hz）,时额定工作电流至425A的具有高短路电流的配电电路和电动机电流路中，作为电源开关、隔离开关、应急开关，并作电路短路保护用，但一般不作为直接开关单台电动机之用。
2，型号及其含义
HR表示：熔断器式开关代号
5表示：设计代号
100、200、400、630表示：额定工作电流为100A、200A、400A和630A四种。
2或3表示：为2极或3极。
/1表示：有熔断信号装置型（配用有熔断撞击器的熔断体）
/0表示：无熔断信号装置型（配用有熔断撞击器的熔断体）
3，主要技术参数
1，额定绝缘电压：690V
2，额定工作电压：380V、660V两种
3，额定工作电流：380V：100A、200A、400A、630A四种；660V：100A、200A、315A、425A 四种。
4，开关的接通和分断能力和额定熔断短路电流按表1
5，开关的机械寿命分别为3000次（100A、200A）和1000次（400A、630A）。
6，开关的电寿命分别为600次（100A、200A）和200次（400A、630A）接通与分断条件按表2.
7，辅助开磁（LX19K）的额定工作电压交流380V，额定发热电流5A，额定控制容量300VA。
这些天来，常有客户选择刀开关和一些隔离器，此间，也碰到过关于选用时的一点疑问。
记得在以前的一篇文章，提到过如何选择刀开关这个问题。
不过可能还有存在一些不足之处，所以想在这里做点补充，讨论下刀开关，隔离器选用的一些要点。
隔离器、刀开关的主要功能是隔离电源。
在满足隔离功能要求的前提下，选用的主要原则是保证其额定绝缘电压和额定工作电压不低于线路的相应数据，额定工作电流不小于线路的计算电流。
当要求有通断能力时，须选用具备相应额定通断能力的隔离器。
如需接通短路电流，则应选用具备相应短路接通能力的隔离开关。
隔离器、刀开关电路特性的选择主要是根据线路要求决定电路数、触头种类和数量。
有些产品是可以改装的，制造厂可在一定范围内按订货要求满足不同的需要。
目前隔离器、刀开关（含刀形转换开关）产品的绝缘电压大多数为交流500V、直流440V，故安装刀开关（或刀形转换开关）的电路，其额定电压不应超过交流500V或直流440V。
电路的计算电流也不应超过其额定工作电流。
刀开关的极数、位置数和操纵方式可根据实际需要选定。
当用刀开关直接通断小负载时，应注意选择相应的通断能力。
特别是当直接控制小型电动机等感性负载时，应考虑其接通和分断过程中的电流特性（如起动电流、起动时间等）。
隔离器、刀开关在按上述原则选择后，均需进行短路性能校验，以保证其具体安装位置上的预期短路电流不超过电器的额定短时耐受电流（当电路中有短路保护电器时可为额定极限短路电流）。
熔断器组合电器的选用，需在上述隔离器、刀开关的选用要求之外，再考虑熔断器的特点。
熔断器式刀开关的较高极限分断能力，主要用于相应级别的配电屏及动力箱。
一般用途负荷开关的额定电流不超过200A，通断能力为4倍额定电流，可用作工矿企业的配电设备，供手动不频繁操作，或作为线路末端的短路保护。
高分断能力负荷开关的额定电流可达400A，极限分断能力可达50KA，适用于短路电流较大的场合。
目前常用的刀开关产品有两大类。
输变电工程常用电气设备及材料型号编制标准与示例（2021年6月）1.1.1设备型号编制标准序号编号名称发布部门备注1 GB/T 28879—2012 电工仪器仪表产品型号编制方法中华人民共和国国家质量监督检验检疫总局；中国国家标准化管理委员会主要内容是规定了电工仪器仪表产品型号的编制方法。
并给出了有关示例。
适用于下列产品的型号编制：——电能表；——自动抄表系统（不含表）；——电力负荷控制系统；——电磁参数测量仪器仪表；——电磁参量分析与记录装置；——配电系统电气安全检测与分析装置；——电源装置；——标准与校验设备；——扩大量限装置；——电力自动化仪表及系统；——非电量电侧仪表及装置；——其他电工仪器仪表。
注：电能表型号示例1. DD862-4型，表示86年联合设计（注册号862）、4倍过载能力、单相（D，三相三线用S，三相四线用T，无功用X，直流用J）、电能表(D，缺省为感应式)。
2. DTSF866型，表示注册号866、三相四线（T，单相用D，三相三线用S，无功用X，直流用J)、静止式（或电子式S，智能式用Z）、多费率（或分时F，费控或预付费用Y，多功能用D）、电能表(D)。
2 NB/T 42072—2016 继电保护及安全自动装置产品型号编制方法国家能源局主要内容是规定了继电器及装置产品型号编制方法。
适用于继电器及装置产品型号的编制和管理。
型号表示产品的主要特征，作为产品名称的简化代号，供设计、生产、订货使用。
继电保护及安全自动装置产品类型主要包括：——电力主设备保护装置；——输配电线路保护装置；——直流输电控制保护设备；——风力发电控制设备；——光伏发电控制设备；——微电网保护设备；——站域保护设备；——电力系统用辅助保护设备；——量度继电器；——电力系统保护用的辅助继电器；——电力系统安全自动装置；——电网稳定控制系统；——故障录波装置；——电力工程直流电源设备；——继电保护测试设备；——以上装置和设备相关的各类柜等。
产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数DZ47-60 1-6A 单极 #C 9.92120DZ47LE-32 1P+N ≤6A 29.6772DZ47-60 10-32A 单极 #C9.10120DZ47LE-32 1P+N 10≤32A 29.6772DZ47-60 40A 单极 #C 10.27120DZ47LE-63 1P+N =40A 40.6572DZ47-60 50-60A 单极 #C 10.67120DZ47LE-63 1P+N 50≤60A 43.9772DZ47-60 1-6A 二极 #C 20.8560DZ47LE-32 2P ≤6A 39.6954DZ47-60 10-32A 二极 #C 19.1460DZ47LE-32 2P 10≤32A 39.6954DZ47-60 40A 二极 #C 21.6360DZ47LE-63 2P =40A 52.1854DZ47-60 50-60A 二极 #C 22.4560DZ47LE-63 2P 50≤60A55.5954DZ47-60 1-6A 三极 #C 30.7740DZ47LE-32 3P ≤6A60.2936DZ47-60 10-32A 三极 #C 28.1840DZ47LE-32 3P 10≤32A 60.2936DZ47-60 40A 三极 #C 31.8840DZ47LE-63 3P =40A65.9336DZ47-60 50-60A 三极 #C 33.0940DZ47LE-63 3P 50≤60A69.8936DZ47-60 1-6A 四极 #C 41.6930DZ47LE-32 4P ≤6A 70.7327DZ47-60 10-32A 四极 #C 38.2930DZ47LE-32 4P 10≤32A 70.7327DZ47-60 40A 四极 #C 43.3530DZ47LE-63 4P =40A 86.3227DZ47-60 50-60A 四极 #C 45.0030DZ47LE-63 4P 50≤60A 91.0327DZ47-60 1-6A 单极 #D 11.03120DZ47LE-32 3P4L ≤6A 58.4627DZ47-60 10-32A 单极 #D 10.16120DZ47LE-32 3P4L 10≤32A 58.4627DZ47-60 40A 单极 #D 11.48120DZ47LE-63 3P4L =40A 70.3127DZ47-60 50-60A 单极 #D 11.92120DZ47LE-63 3P4L 50≤60A 74.3227DZ47-60 1-6A 二极 #D 22.2860DZ158-125 1P 100A 25.54108DZ47-60 10-32A 二极 #D 20.4260DZ158-125 1P 125A33.34108DZ47-60 40A 二极 #D 23.0960DZ158-125 2P 63A 51.4554DZ47-60 50-60A 二极 #D 23.9660DZ158-125 2P 80A 52.4054DZ47-60 1-6A 三极 #D 33.6740DZ158-125 2P 100A53.3554DZ47-60 10-32A 三极 #D 30.8540DZ158-125 2P 125A 66.6854DZ47-60 40A 三极 #D 34.8840DZ158-125 3P 63A72.3936DZ47-60 50-60A 三极 #D 36.2040DZ158-125 3P 80A 72.8836DZ47-60 1-6A 四极 #D 44.2530DZ158-125 3P 100A 73.3436DZ47-60 10-32A 四极 #D 40.6330DZ158-125 3P 125A100.0136DZ47-60 40A 四极 #D 46.0230DZ158-125 4P 100A 112.4127DZ47-60 50-60A 四极 #D 47.7830DZ158-125 4P 125A133.3627小型断路器DZ47系列剩余电流动作断路器DZ47LE 系列小型断路器DZ158系列产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数产品名称产品规格型号开单价装箱数。
隔离器是什么?隔离器作用原理_隔离器的外形和图形符号能起到隔离电源作用的开关电器称为隔离器。
隔离器分断时能将电路中所有电流通路切断，并保持有效的隔离距离。
隔离器一般属于无载通断电器，只能接通或分断分布电流和无载情况下的感应电流等可忽略的电流，但也有一些隔离器产品具有一定的通断能力，在非故障条件下接通和分断电气设备。
刀开关是一种最简单的电器，在一块绝缘板上组装两组静触头，利用一组活动刀片的拉、合实现电路的切断与导通，有的带简单的灭弧罩，有的将触头和刀片完全裸露在空气中，利用空气的间隙有效地形成一个明显的断开点，因此刀开关是一种隔离器。
隔离器和熔断器串联组合成一个单元，隔离器的动触头由熔断体或带熔断体的载熔件组成时，即为隔离器式熔断器组或称为熔断器式隔离器。
刀开关的动触头由熔断体组成时，即为熔断器式刀开关。
隔离器的外形和图形符号如图所示。
图隔离器的外形和图形符号(1)刀开关：刀开关有单极、双极和三极之分，主要供无载通断电路用，有时也用来通断较小工作电流的照明设备和小型电动机的电源开关。
带灭弧室并采用杠杆操作的刀开关有HD11、HD12、HD13、HD14、HD17等系列单投刀开关，以及HS11、HS12、HS13等系列双投刀开关，适用于交流50Hz、额定电压最大可达380V、额定电流最大可达1500A的配电设备中，可以作为不频繁手动接通和分断额定电流值以下的负荷电路；不带灭弧室或采用中央手柄操作式的刀开关有HD11、HS11、HS17等系列单投或双投刀开关，不能切断带电流的电路，只能作隔离开关用。
(2)隔离开关：兼有开关作用的隔离器称为隔离开关，主要用作电源开关．不允许带负载操作，带熔断器式隔离开关还具有短路、过载保护功能。
常用的有HD17、HS17系列刀形隔离器；HD18系列空气式隔离器；HG1、HG30系列熔断器式隔离器；HH10、HH15、HH16、HH3016系列隔离开关熔断器组；HR3、HR5、HR6熔断器式刀开关等。
1.电力变压器全型号的表示和含义如下2.电流互感器的型号及表示注：结构形式的字母含义R－套管式 Z－支柱式 Q－线圈式 F－贯穿式（复匝） D－贯穿式（单匝） M－母线式 K－开合式 V－倒立式 A－链式线圈外绝缘介质的字母含义J－变压器油不表示 G－空气（干式) C－瓷(主绝缘） Q－气体 Z－浇注成型固体 K绝缘壳3.电压互感器型号的表示如下10. 低压刀开关全型号的表示和含义如下：13。
阀型避雷器的全型号表示和含义如下：1刀开关的型号 1 HK2—□/○ HK开启式负荷开关 2设计序号□额定电流○极数2 HK2—□ HK开启式负荷开关 2设计序号□额定电流3 HR5—□/◎○ HR熔断器式刀开关 5设计序号□约定发热电流◎极数○0无熔断信1有熔断信号装置型号装置型4 HG1-□/◎○ HG熔断器式刀开关 1设计序号□约定发热电流◎极数○0无熔断信1有熔断信号装置型号装置型2转换开关(组合开关)的型号 HZ10—□◎/○HK组合开关 10设计序号□额定电流◎P用于两种电源的切换S用于三种电源的切换○极数3万能转换开关的型号 LW6-□/◎○LW万能转换开关 6设计序号□触点数目◎定位特征代号○接线图编号4自动空气开关的型号 DZ20□—◎○＃※DZ塑壳式自动空气开关 20设计序号□Y一般型J较高型G最高型◎额定电流○极数＃脱扣器代号※辅助机构代号5按钮的型号 LA□—◎○※L主令电器 A按钮□设计序号◎常开触点数○常闭触点数※结构形式代号6行程开关的型号 JLXK1-□◎○J机床电源 L主令电源 X行程开关 K快速 1设计序号□滚轮数目◎常开触点数○常闭触点数LX32—□◎L主令电器 32设计序号□操作机构形式(1直杆型2直杆滚轮型3单臂滚轮型4卷簧万向型) ◎外壳形式(Q防护型S防水型）LXJ6-□/◎LXJ接近开关 6设计序号□基本规格代号(2作用距离2mm,4作用距离4mm,6作用距离6mm，8作用距离8mm，10作用距离10mm）◎辅助规格代号（18螺纹直径M18，22螺纹直径M22，30螺纹直径M30)7接触器的型号 1 CJ□—◎/○ C接触器 J交流□设计序号◎主触头电流○主触头数2 CZ□—◎○/※＃ CZ直流接触器□设计序号◎额定电流○C不带辅助触头C/22带辅助触头D不带辅助触头D/22不带辅助触头※常开主触头数量 #常闭主触头数量3 CZ18-□/◎○ CZ直流接触器 18设计序号□额定电流◎常开触点数○常闭触点数4 B□◎ B系列接触器□操作方式（无字表示交流操作,BE表示直流操作—断铁的,BC表示直流操作—整块铁的）◎额定工作电压（380V,AC)8中间继电器的型号 JZ□—◎○J继电器 Z中间□设计序号◎常开触点数○常闭触点数9电流继电器的型号 JL18-□◎/○※JL电流继电器 18设计序号□基本规格代号:用数字表示线圈额定工作电流等级◎派生代号(J交流Z直流S受动复位F高返回系数型）○辅助规格代号(第一位表示常开触点数，第二位表示常闭触点数) ※TH为热带型10通用继电器的型号 JT18-□◎/○JT通用继电器 18设计序号□基本规格代号（第一位表示常开触点数,第二位表示常闭触点数) ◎派生代号（L欠电流继电器，不标时为电压继电器) ○作为延时继电器时，数字1,3，5表示延时秒数11时间继电器的型号 1 JS7—□A J继电器 S时间 7设计序号□基本规格代号 A 结构设计稍有改动2 JS23-□/◎○ JS时间继电器 23设计序号□基本规格代号(第一位数表示输出触点形式及组合,第二位数表示延时范围1是0。
