低压负荷开关

负荷开关的作用负荷开关的工作原理负荷开关的作用-负荷开关的工作原理负荷开关的简介负荷开关一般装有简单的灭弧装置，它的结构不仅不复杂，反而比较简单。

图为一种压气式高压负荷开关，其工作过程是：分闸时，在分闸弹簧的作用下，主轴顺时针旋转，一方面通过曲柄滑块机构使活塞向上移动，将气体压缩；另一方面通过两套四连杆机构组成的传动系统，使主闸刀先打开，然后推动灭弧闸刀使弧触头打开，气缸中的压缩空气通过喷口吹灭电。

高负荷开关有：1、固体产气式高压负荷开关：利用开断电弧本身的能量使弧室的产气材料产生气体来吹灭电弧，其结构较为简单，适用于35千伏及以下的产品。

2、压气式高压负荷开关：利用开断过程中活塞的压气吹灭电弧，其结构也较为简单，适用于35千伏及以下产品。

3、压缩空气式高压负荷开关：利用压缩空气吹灭电弧，能开断较大的电流，其结构较为复杂，适用于60千伏及以上的产品。

4、SF6式高压负荷开关:利用SF6气体灭弧，其开断电流大，开断电容电流性能好，但结构较为复杂，适用于35千伏及以上产品。

5、油浸式高压负荷开关：利用电弧本身能量使电弧周围的油分解气化并冷却熄灭电弧，其结构较为简单，但重量大，适用于35千伏及以下的户外产品。

6、真空式高压负荷开关：利用真空介质灭弧，电寿命长，相对价格较高，适用于220千伏及以下的产品。

低压负荷开关有：低压负荷开关又称开关熔断器组。

适于交流工频电路中，以手动不频繁地通断有载电路；也可用于线路的过载与短路保护。

通断电路由触刀完成，过载与短路保护由熔断器完成。

20世纪代以前所用的胶盖刀开关和铁壳开关均属于低压负荷开关。

小容量的低压负荷开关触头分合速度与手柄操作速度有关。

容量较大的低压负荷开关操作机构采用弹簧储能动作原理，分合速度与手柄操作的速度快慢无关，结构较简单，并附有可靠的机械联锁装置，盖子打开后开关不能合闸及开关合闸后盖子不能打开，可保证工作安全。

负荷开关的作用负荷开关是指配电系统中能关合、承载、开断正常条件下（也可能包括规定的过载系数）的电流，并能通过规定的异常（如短路）电流的开关设备，是一种带有专用灭弧触头、灭弧装置和弹簧断路装置的分合开关。

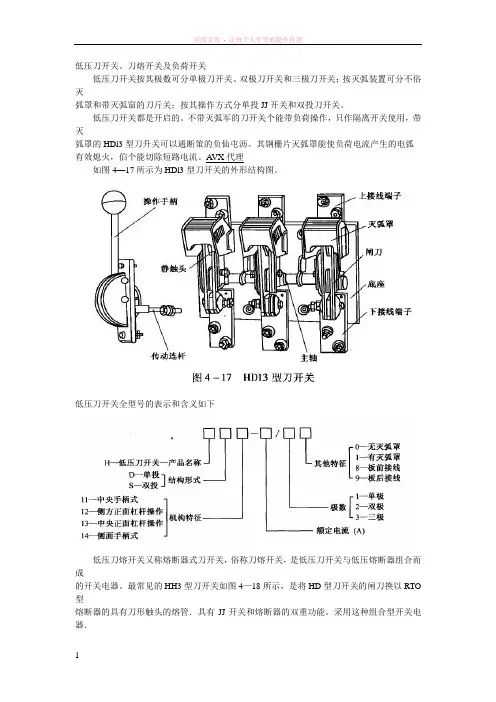

低压刀开关、刀熔开关及负荷开关
低压刀开关按其极数可分单极刀开关、双极刀开关和三极刀开关；按灭弧装置可分不俗灭
弧罩和带灭弧窜的刀斤关；按其操作方式分单投JJ开关和双投刀开关。

低压刀开关都是开启的。

不带灭弧军的刀开关个能带负荷操作，只作隔离开关使用，带灭
弧罩的HDl3型刀升关可以通断策的负仙屯沥。

其钢栅片灭弧罩能使负荷电流产生的电弧有效熄火，伯个能切除短路电流。

A VX代理
如图4—17所示为HDl3型刀开关的外形结构图。

低压刀开关全型号的表示和含义如下
低压刀熔开关又称熔断器式刀开关，俗称刀熔开关，是低压刀开关与低压熔断器组合而成
的开关电器。

最常见的HH3型刀开关如图4—18所示，是将HD型刀开关的闸刀换以RTO 型
熔断器的具有刀形触头的熔管．具有JJ开关和熔断器的双重功能。

采用这种组合型开关电器．
可以简化配电装置的结构，目前已广泛应用于低压动力配电屏中。

低压刀熔开义全型号的表示和含义如下：
低压负伤升关，由带灭弧装量的刀开关均熔断器串联组合而成，外装封闭式铁壳或开肩式
胶盖‘，低压负荷外关具有带灭弧罩的刀升关和熔断器的双重功能，既可带负荷操作，又能进行
短路保护，熔体熔断后，钽电容更换熔体即可恢复供电。

如图4—19所示为封闭式负荷开关俗称铁夫开关的结构图，如图4—20所示为开启式负付开关俗称瓷底胶盖刀开关的结构图。

低压负荷开关全型号的表示和含义如下：
wxq$#。

如对您有帮助，可购买打赏，谢谢
生活常识分享 负荷开关的作用-负荷开关的工作原理
导语：通过主轴及传动系统，使主闸刀和灭弧闸刀同时顺时针旋转，弧触头先闭合；主轴继续转动，使主触头随后闭合。

在合闸过程中，分闸弹簧同时贮能。

负荷开关的作用-负荷开关的工作原理
负荷开关的简介 负荷开关一般装有简单的灭弧装置，它的结构不仅不复杂，反而比较简单。

图为一种压气式高压负荷开关，其工作过程是：分闸时，在分闸弹簧的作用下，主轴顺时针旋转，一方面通过曲柄滑块机构使活塞向上移动，将气体压缩；另一方面通过两套四连杆机构组成的传动系统，使主闸刀先打开，然后推动灭弧闸刀使弧触头打开，气缸中的压缩空气通过喷口吹灭电。

高负荷开关有： 1、固体产气式高压负荷开关：利用开断电弧本身的能量使弧室的产气材料产生气体来吹灭电弧，其结构较为简单，适用于35
千伏及以。

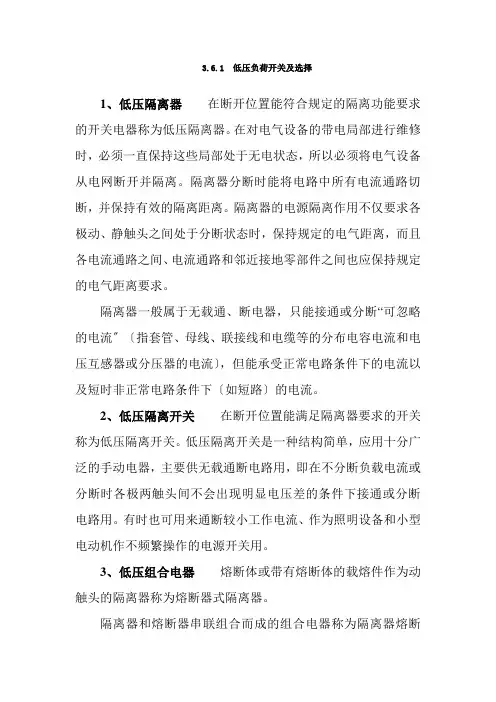

3.6.1 低压负荷开关及选择
1、低压隔离器在断开位置能符合规定的隔离功能要求的开关电器称为低压隔离器。

在对电气设备的带电局部进行维修时，必须一直保持这些局部处于无电状态，所以必须将电气设备从电网断开并隔离。

隔离器分断时能将电路中所有电流通路切断，并保持有效的隔离距离。

隔离器的电源隔离作用不仅要求各极动、静触头之间处于分断状态时，保持规定的电气距离，而且各电流通路之间、电流通路和邻近接地零部件之间也应保持规定的电气距离要求。

隔离器一般属于无载通、断电器，只能接通或分断“可忽略的电流〞〔指套管、母线、联接线和电缆等的分布电容电流和电压互感器或分压器的电流〕，但能承受正常电路条件下的电流以及短时非正常电路条件下〔如短路〕的电流。

2、低压隔离开关在断开位置能满足隔离器要求的开关称为低压隔离开关。

低压隔离开关是一种结构简单，应用十分广泛的手动电器，主要供无载通断电路用，即在不分断负载电流或分断时各极两触头间不会出现明显电压差的条件下接通或分断电路用。

有时也可用来通断较小工作电流、作为照明设备和小型电动机作不频繁操作的电源开关用。

3、低压组合电器熔断体或带有熔断体的载熔件作为动触头的隔离器称为熔断器式隔离器。

隔离器和熔断器串联组合而成的组合电器称为隔离器熔断
器组。

组合电器一般能进行有载通断，并有一定的短路保护功能。

空气开关空气开关空气开关是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。

除了能完成接触和分断电路外，尚能对电路或电气设备发生的短路．严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机。

定义空气开关是一种只要电路中电流过大就会自动断开的开关。

原理脱扣方式有热动、电磁和复式脱扣3种。

当线路发生一般性过载时，过载电流虽不能使电磁脱扣器动作，但能使热元件空气开关产生一定热量，促使双金属片受热向上弯曲，推动杠杆使搭钩与锁扣脱开，将主触头分断，切断电源。

当线路发生短路或严重过载电流时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将三副主触头分断，切断电源。

开关的脱扣机构是一套连杆装置。

当主触点通过操作机构闭合后，就被锁钩锁在合闸的位置。

如果电路中发生故障，则有关的脱扣器将产生作用使脱扣机构中的锁钩脱开，于是主触点在释放弹簧的作用下迅速分断。

按照保护作用的不同，脱扣器可以分为过电流脱扣器及失压脱扣器等类型。

作用在正常情况下，过电流脱扣器的衔铁是释放着的；一旦发生严重过载或短路故障时，与主电路串联的线圈就将产生较强的电磁吸力把衔铁往下吸引而顶开锁钩，使主触点断开。

欠压脱扣器的工作恰恰相反，在电压正常时，电磁吸力吸住衔铁，主触点才得以闭合。

一旦电压严重下降或断电时，衔铁就被释放而使主触点断开。

当电源电压恢复正常时，必须重新合闸后才能工作，实现了失压保护。

因为绝缘方式有很多，有油开关，真空开关和其它惰性气体（六氟化硫气体）的开关。

空气开关就是利用了空气来熄灭开关过程中产生的电弧。

所以叫空气开关。

内部附件辅助触头辅助触头与断路器主电路分、合机构机械上连动的触头，主要用于断路器分、合状态的显示，接在断路器的控制电路中通过断路器的分合，对其相关电器实施控制或联锁。

例如向信号灯、继电器等输出信号。

D42GL 系列负荷－隔离开关1 产品名称 GL 系列负荷－隔离开关500A 、630A 、1000A 、1250A 、1600A ，共11种规格。

5.2 产品命名原则：6 设计选用要点6.1 GL-125A ～1600A 负荷－隔离开关是模块化设计基础型，1000A 及以上只做电气隔离。

6.2 GLC-125A ～1600A 侧面操作负荷－隔离开关，1000A 及以上只做电气隔离。

6.3 GLZ-125A ～1600A 转换负荷－隔离开关，适用于两条低压电路的切换或者两个负荷设备的转换或安全隔离等。

6.4 此类产品所有型号开关均具有三极和四极（三极＋可通断中性极）两种形式。

7 安装要点7.1 GL-125A ～1600A 负荷－隔离开关的操作方式分为直接操作（手柄直接安装在开关中间）和柜外操作（手柄安装在配电柜柜门外）两种。

7.2 GLC-125～1600A 侧面操作负荷－隔离开关的操作方式分为直接操作（手柄直接安装在开关右侧）和柜外操作（手柄安装在配电柜柜门外）两种。

7.3 GLZ-125A ～1600A 转换负荷-隔离开关的操作方式为柜前操作。

操作方式分为直接操作（手柄直接安装在开关中间）和柜外操作（手柄安装在配电柜柜门外）两种。

1000A 及以上均为柜外操作。

可操作桥式连接导体接通开关的进线端或出线端。

8 GL 系列负荷隔离开关的外形与安装尺寸 见产品样本2 产品基本组成、主要用途该产品用于交流50Hz 、额定电压至660V 、直流额定电压至440V 、额定电流至1600A 的电路中，1000A 及以上只做电气隔离，其余规格适用于电路的接通与分断或电气隔离。

用于不频繁接通与分断电路。

3 功能、性能、特点和适用范围3.1 功能、性能和特点：1) 有很高的介电性能、防护能力和可靠的操作安全性。

2) 操作机构为弹簧蓄能、瞬时释放的加速机构能瞬时接通与断开，与操作手柄的速度无关，极大提高了熄灭电弧能力。

低压电气元件的选择一：低压刀开关和负荷开关 1． 低压刀开关（QK ） 按操作方式分：单投和双投按极数分：单极﹑双极 ﹑三极按灭弧结构分：带灭弧罩和不带灭弧罩，带灭弧罩能通断一定的负荷电流，但不能切除短路电流。

不带灭弧罩仅作隔离开关用。

AS-D -H-2.低压刀熔开关（FU-QK ）由低压刀开关与低压熔断器组合而成的开关电器R -H -A2． 低压负荷开关（QL ）由带灭弧装置的刀开关与熔断器串联组合而成，即可带负荷操作，又能进行短路保护，熔体熔断后，更换熔体后即可恢复供电。

H HH KA二：低压断路器低压断路器（QF）又称低压自动空气开关，低压断路器具有以下保护功能。

1．短路保护2。

过负荷保护，断路器中有热电阻丝，使双金属片弯曲，开关跳闸。

2．失压保护等低压断路器按结构分，万能式（DW系列）和塑壳式（D Z、CM1 NM1系列等）。

按灭弧介质分，有真空断路器和空气断路器等；按用途分，有配电用断路器﹑电动机保护用断路器﹑照明用断路器和漏电用保护断路器；按保护性能分，有非选择型断路器和选择型断路器。

有非选择型断路器，一般为瞬时动作，只作短路保护用；也有的为长延时动作，只作过负荷保护用。

选择型断路器，有两段保护﹑三段保护功能；两段保护指具有瞬时与长延时特性或短延时与长延时特性配合的两段保护功能。

三段保护为瞬时﹑短延时与长延时特性三段保护功能时间瞬时瞬时时间瞬时时间长延时短延时短延时长延时三：电流互感器1．电流互感器分类，按用途分，有测量有和保护用两大类；按准确度级分，测量用的电流互感器有0.1﹑0.2﹑0.5﹑1﹑3﹑5等级，保护用电流互感器有5P和10P两级，按绝缘和冷却方式分，有油浸式和干式两大类电流互感器使用注意事项1．电流互感器在工作时其二次侧不得开路，如果开路会产生电流互感器铁心过热，降低铁心准确度；二次侧可感应出危险的高压危机人身和设备安全。

2．电流互感器的二次侧有一端必须接地，为了防止其一﹑二次绕组间绝缘击穿时，一次侧的高压窜入二次侧，危机人身和设备安全。

断路器和空气开关的区别划分低压断路器可分为低压塑壳断路器和低压框架式断路器，前者用于低压小电流，后者用于低压大电流，其中的低压塑壳断路器俗称自动空气开关。

中国国家标准GB14048。

2中的几个定义（强制标准，想详细了解低压断路器就看这个标准）：1。

断路器：能接通、承载和分断正常电路条件下的电流，也能在规定的非正常电路（例如短路）下接通、承载一定时间和分断电流的一种机械开关电器。

2。

塑壳式断路器：具有一个用模压绝缘材料制成的外壳作为断路器整体部件的断路器。

3。

空气断路器：触头在大气压力的空气中断开和闭合的断路器4。

真空断路器：触头在高真空管中断开和闭合的断路器因塑壳式断路器一般使用空气作为灭弧介质，因此有空气开关的俗称，但空气开关的说法其实并不严谨，因开关与断路器是不同的两个概念。

从作用看：1、空气开关一般在小电流电路中主要起“隔离”和“保护装置”的作用，也叫自动开关，也叫空气断路器；2、断路器有很好的灭弧能力，在电路短路大电流情况下，自动跳闸；在高电压、大电流电路中，常用作停电、送电，接通、断开负荷的操作电器；1。

电压等级的区别:一般空气开关合用的电压等级为500V以下，而断路器通常可以合用于220V以上的各电压等级。

2。

遮断电流的能力不同:一般断路器能承受的负荷及短路电流更大些。

3。

灭弧介质和方式的区别:断路器的灭弧介质和方式不但有空气断路器，还有真空断路器，多油断路器，少油断路器，六氟化硫断路器等。

4。

配套设备的区别:一般相对于空开来讲断路器的丈量，逻辑及执行部门的机构所配套的设备更复杂一些。

断路器有真空断路器和SF6断路器等多种型号，它的开断电流要比普通的空气开关大，开断容量也要更大，真空断路器一般用于6KV的系统，SF6断路器用于500KV 变电站，两者都用直流110V作为控制电源，由控制信号触发才会动作，一般的空开用在380/220系统，相当于刀闸。

负荷开关、隔离开关和断路器的区别发表时间:2010-12-5 19:50:05来源:福建东方电器深圳办事处作者:航添点击:126次负荷开关是可以带负荷分断的，有自灭弧功能。

中文名称：隔离开关英文名称：disconnector，isolating switch;isolator定义1：在分闸位置能够按照规定的要求提供电气隔离断口的机械开关装置。

所属学科：电力（一级学科）；变电（二级学科）定义2：将相连的电路空载切断或关合的设备。

所属学科：水利科技（一级学科）；水力发电（二级学科）；水电站电气回路及变电设备（三级学科）3、一般送电操作时：先合隔离开关，后合断路器或负荷类开关；隔离开关断电操作时：先断开断路器或负荷类开关，后断开隔离开关。

4、选用时和其它的电气设备没有什么两样，都得是额定电压、额定电流、动稳定电流、热稳定电流等都得符合使用场合的需要。

隔离开关的作用是断开无负荷的电流的,电路.使所检修的设备与电源有明显的断开点,以保证检修人员的安全,隔离开关没有专门的灭弧装置不能切断负荷电流和短路电流,所以必须在电路在断路器断开电路的情况下才可以操作隔离开关,编辑本段应用1、用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点。

2、隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式。

3、用以接通或断开小电流申路。

一般在断路器前后二面各安装一组隔离开关，目的均是要将断路器与电源隔离，形成明显断开点；因为原来的断路器采用的是油断路器，油断路器需要经常检修，故二侧就要有明显断开点，以利于检修；一般情况下，出线柜是从上面母线通过开关柜向下供电，在断路器前面需要一组隔离开关是要与电源隔离，但有时，断路器的后面也有来电的可能，如通过其它环路的反送，电容器等装置的反送，故断路器的后面也需要一组隔离开关。

隔离开关主要用来将高压配电装置中需要停电的部分与带电部分可靠地隔离，以保证检修工作的安全。

隔离开关的触头全部敞露在空气中，具有明显的断开点，隔离开关没有灭弧装置，因此不能用来切断负荷电流或短路电流，否则在高压作用下，断开点将产生强烈电弧，并很难自行熄灭，甚至可能造成飞弧（相对地或相间短路），烧损设备，危及人身安全，这就是所谓“带负荷拉隔离开关”的严重事故。

箱变高压侧负荷开关联跳低压侧的原因
箱式变压器是一种常见的变压器类型，它有高压侧和低压侧两个侧面。

在正常情况下，高压侧负荷开关与低压侧负荷开关是独立工作的，各自控制着高压侧和低压侧的负荷开关状态。

然而，在某些情况下，高压侧负荷开关的联跳会影响到低压侧的负荷开关，导致低压侧的负荷开关也发生跳闸的情况。

造成高压侧负荷开关联跳低压侧的原因有很多，下面将详细介绍几种常见的情况。

高压侧负荷开关的联跳可能是由于高压侧发生了故障引起的。

例如，高压侧绝缘失效、高压侧短路等情况都可能导致高压侧负荷开关联跳，进而引发低压侧负荷开关跳闸。

高压侧负荷开关的联跳可能是由于高压侧过载引起的。

当高压侧负荷超过了变压器的额定负荷能力时，高压侧负荷开关可能会联跳，进而导致低压侧负荷开关也跳闸。

高压侧负荷开关联跳低压侧的原因还可能是由于高压侧的电压异常引起的。

例如，高压侧电压过高或过低，都可能导致高压侧负荷开关联跳，从而影响到低压侧负荷开关的正常工作。

高压侧负荷开关的联跳还可能与变压器本身的质量有关。

如果变压器的制造质量不过关，或者变压器老化严重，那么高压侧负荷开关的联跳就更容易发生。

导致高压侧负荷开关联跳低压侧的原因有很多，包括高压侧故障、过载、电压异常以及变压器质量等。

为了避免这种情况的发生，需要对变压器进行定期检修和维护，确保高压侧和低压侧的负荷开关都能正常工作。

此外，在使用变压器的过程中，还需要合理调节负荷，确保不超过变压器的额定负荷能力，以减少联跳的可能性。

各类开关的作用高压开关一、高压断路器高压断路器又叫高压油开关，有多油和少油之分。

它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时，通过继电保护装置的作用，切断过载电流和短路电流。

它具有相当完善的灭弧结构和足够的断流能力。

主要作用：过载或短路保护，并且有很好的灭弧装置。

二、高压隔离开关高压隔离开关又称隔离闸刀。

高压隔离开关有户内式和户外式的，有手动、电动和气动的，有带接地开关和不接地开关的。

1、将电气设备与带电的电源隔离，以保证被隔离的电气设备与电源之间有明显的断开点，断开点间应具有可靠的绝缘，并能保证其他电气设备的安全检修。

由于它没有专门的灭弧装置，所以不能带负荷操作。

2、改变运行方式。

在双母线的电路中，利用隔离开关将电气设备或供电线路从一组母线切换到另一组母线上去。

3、手动操作时应注意事项手动闭合、拉开隔离开关时应按照。

慢－快－慢的过程进行。

身体和脸部不能正面朝开关操作。

4、操作人员必须带绝缘手套及穿电工鞋。

5、隔离开关和断路器的操作应当很好配合，分闸时，先断开断路器，后断开隔离开关；合闸时，先合上隔离开关，后接通断路器。

为了防止误操作，必须在断路器和隔离开关的操作机构上装设机械或电磁的连锁装置。

主要作用：隔离电源，安全检修。

三、高压负荷开关负荷开关的构造与隔离开关相似，只是加装了简单的灭弧装置。

它也是有一个明显的断开点，有一定的断流能力，可以带负荷操作，但不能直接断开短路电流，如果需要，要依靠与它串接的高压熔断器来实现。

主要作用：短路保护,隔离电源，安全检修。

四、高压熔断器（跌落式熔断器)熔断器是一种结构简单，使用方便的保护电器。

使用时将它串联在用电设备与电源间的线路中。

当线路中的用电设备发生短路时，通过熔体的电流达到或超过某一定值，熔体自行熔断，切断故障电流，以保证用电安全。

高压熔断器在电网中是最薄弱的发热元件，当过负荷（大电流或很长时间）或短路电流流过该熔件时，利用熔件本身产生的热量使之自行熔断，从而使电路开断，达到保护电网和电气设备的目的。

低压负荷开关的定义一、概念低压负荷开关是一种用于控制和保护电路的开关设备，在低压电力系统中起着重要的作用。

它能够实现电路的开关控制，同时能够对电路中的负荷进行保护。

二、作用低压负荷开关能够实现电路的开关控制，使得电路能够根据需要进行连接或断开。

它还能够对电路中的负荷进行保护，当电路中出现过载、短路等故障时，低压负荷开关能够及时断开电路，避免进一步损坏。

三、特点1. 可靠性高：低压负荷开关采用可靠的电磁机构，能够保证开关的稳定性和可靠性。

2. 使用方便：低压负荷开关的操作简单，可以手动或自动控制，便于使用和维护。

3. 安全性好：低压负荷开关具有过载保护、短路保护等功能，能够确保电路和负荷的安全运行。

4. 适应性强：低压负荷开关适用于各种低压电力系统，可以满足不同场合的需求。

四、应用领域低压负荷开关广泛应用于各个领域的电力系统中，包括工业、商业、住宅等。

具体应用包括：1. 电力系统中的分配和控制：低压负荷开关可以用于电力系统中的配电箱、开关柜等设备，实现电力的分配和控制。

2. 电机控制：低压负荷开关可以用于电机起动、停止和控制，实现电机的正常运行。

3. 照明系统：低压负荷开关可以用于控制照明系统的开关，实现照明的控制和节能。

4. 电器设备保护：低压负荷开关可以用于对各种电器设备进行保护，防止因过流、过载等故障而损坏。

低压负荷开关是一种用于控制和保护电路的重要设备。

它具有可靠性高、使用方便、安全性好和适应性强等特点，广泛应用于各个领域的电力系统中。

通过使用低压负荷开关，可以实现电路的灵活控制和负荷的安全保护，提高电力系统的运行效率和可靠性。
