负荷开关的作用-负荷开关的工作原理

负荷开关工作原理
负荷开关是一种用于控制和保护电路中电源负荷的开关装置。

它的工作原理基于电流的感知和控制。

以下是负荷开关的工作原理的详细描述：
1. 感知电流：负荷开关内部装有一个电流传感器，通常是一个电流互感器（CT）或霍尔效应传感器。

当负载电路通过负荷开关时，传感器会感知到通过负载的电流。

2. 比较电流：负荷开关内部有一个比较器，用于将感知到的电流与设定的阈值进行比较。

阈值可以通过负荷开关上的调节旋钮或数字界面进行设定。

3. 判断电流状态：根据比较结果，负荷开关可以判断电流是否超过设定的阈值。

如果电流小于阈值，负荷开关会保持闭合状态，并继续供电给负载。

4. 断开电路：如果电流超过阈值，负荷开关会触发断开电路的操作。

这可以通过机械或电磁机构实现，例如触发电磁继电器或电磁释放机构，使开关打开并切断电源。

这样可以保护负载免受过电流的损害。

5. 报警功能（可选）：一些负荷开关还可以具备报警功能，当电流超过设定阈值时，会触发声音或灯光等报警信号，以提醒操作人员及时处理故障。

总之，负荷开关通过感知电流、比较电流与设定的阈值、判断电流状态以及控制断开电路，以保护负载免受过电流的损害。

负荷开关工作原理
负荷开关是一种用于控制电气负荷（如灯具、电机等）供电的开关装置。

其工作原理基于电路的断开和闭合。

当负荷开关处于开启状态时，电路是闭合的，负荷得到电源供电；当负荷开关处于关闭状态时，电路是断开的，负荷断电。

负荷开关通常由开关本体和触发装置组成。

在开启状态下，开关本体内部的触发装置处于活动状态，使得开关的触点闭合，负荷得到电源供电。

当需要关闭负荷时，触发装置被按下或旋转，使得开关触点分离，电路断开，从而实现负荷断电的效果。

负荷开关的触发装置可以采用不同的原理，常见的有手动按下型和自动旋转型。

手动按下型的触发装置通常是一个按钮或开关，当按下按钮或改变开关的位置时，触发装置会使开关触点分离或闭合。

自动旋转型的触发装置一般在负荷开关上设置一个旋转开关，通过旋转开关的位置来控制电路的开启和关闭。

当旋转开关转到特定的位置时，触发装置会使开关触点闭合或分离。

负荷开关的工作原理可以通过电流和电压的控制来实现。

当通过触发装置控制电流时，可以使用电流传感器来检测电路中的电流大小，并根据预设的电流值来控制开关的触点状态。

当通过触发装置控制电压时，可以使用电压传感器来检测电路中的电压大小，并根据预设的电压值来控制开关的触点状态。

总之，负荷开关的工作原理是基于触发装置的控制，通过使开
关触点闭合或分离，实现电路的闭合或断开，从而控制负荷的供电状态。

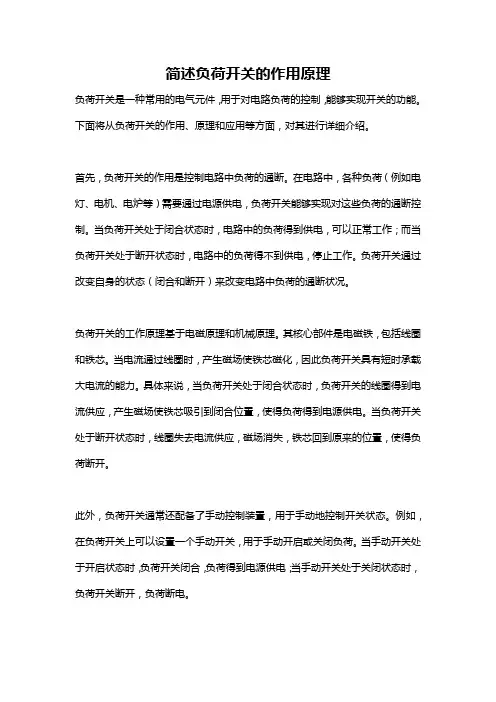

简述负荷开关的作用原理负荷开关是一种常用的电气元件，用于对电路负荷的控制，能够实现开关的功能。

下面将从负荷开关的作用、原理和应用等方面，对其进行详细介绍。

首先，负荷开关的作用是控制电路中负荷的通断。

在电路中，各种负荷（例如电灯、电机、电炉等）需要通过电源供电，负荷开关能够实现对这些负荷的通断控制。

当负荷开关处于闭合状态时，电路中的负荷得到供电，可以正常工作；而当负荷开关处于断开状态时，电路中的负荷得不到供电，停止工作。

负荷开关通过改变自身的状态（闭合和断开）来改变电路中负荷的通断状况。

负荷开关的工作原理基于电磁原理和机械原理。

其核心部件是电磁铁，包括线圈和铁芯。

当电流通过线圈时，产生磁场使铁芯磁化，因此负荷开关具有短时承载大电流的能力。

具体来说，当负荷开关处于闭合状态时，负荷开关的线圈得到电流供应，产生磁场使铁芯吸引到闭合位置，使得负荷得到电源供电。

当负荷开关处于断开状态时，线圈失去电流供应，磁场消失，铁芯回到原来的位置，使得负荷断开。

此外，负荷开关通常还配备了手动控制装置，用于手动地控制开关状态。

例如，在负荷开关上可以设置一个手动开关，用于手动开启或关闭负荷。

当手动开关处于开启状态时，负荷开关闭合，负荷得到电源供电；当手动开关处于关闭状态时，负荷开关断开，负荷断电。

负荷开关在电路中的应用非常广泛。

首先，它可以用于家庭电路中，例如用于控制灯光、电器等家用设备的通断。

在家庭中，我们可以通过负荷开关方便地控制灯光的开关状态，从而实现节能和方便的目的。

另外，负荷开关也可用于工业生产中，例如用于控制电机、电炉等设备的通断。

在工业生产中，负荷开关的通断控制能够实现对设备的启停控制，方便维护和保养设备，提高生产效率。

此外，负荷开关还广泛应用于电力系统中，用于控制电路的通断和电源的切换。

在电力系统中，负荷开关能够实现对电路的远程控制，方便对电路的管理和维护。

除了上述应用之外，负荷开关还用于紧急停电保护。

在一些特殊场合，例如火灾、漏电等情况下，负荷开关会自动切断电源，从而保护电路和设备的安全。

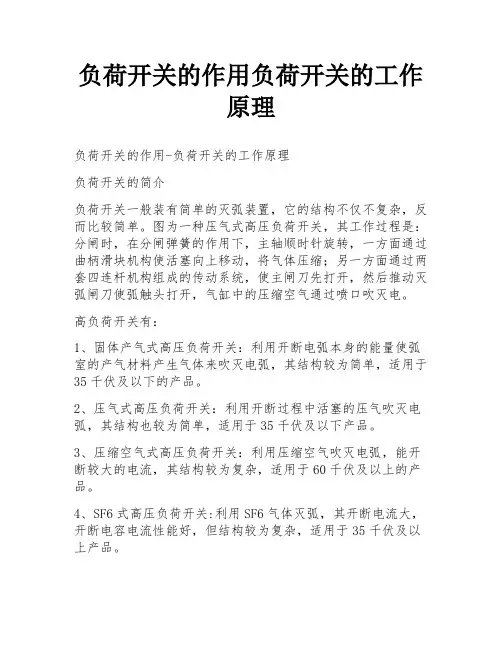

负荷开关的作用负荷开关的工作原理负荷开关的作用-负荷开关的工作原理负荷开关的简介负荷开关一般装有简单的灭弧装置，它的结构不仅不复杂，反而比较简单。

图为一种压气式高压负荷开关，其工作过程是：分闸时，在分闸弹簧的作用下，主轴顺时针旋转，一方面通过曲柄滑块机构使活塞向上移动，将气体压缩；另一方面通过两套四连杆机构组成的传动系统，使主闸刀先打开，然后推动灭弧闸刀使弧触头打开，气缸中的压缩空气通过喷口吹灭电。

高负荷开关有：1、固体产气式高压负荷开关：利用开断电弧本身的能量使弧室的产气材料产生气体来吹灭电弧，其结构较为简单，适用于35千伏及以下的产品。

2、压气式高压负荷开关：利用开断过程中活塞的压气吹灭电弧，其结构也较为简单，适用于35千伏及以下产品。

3、压缩空气式高压负荷开关：利用压缩空气吹灭电弧，能开断较大的电流，其结构较为复杂，适用于60千伏及以上的产品。

4、SF6式高压负荷开关:利用SF6气体灭弧，其开断电流大，开断电容电流性能好，但结构较为复杂，适用于35千伏及以上产品。

5、油浸式高压负荷开关：利用电弧本身能量使电弧周围的油分解气化并冷却熄灭电弧，其结构较为简单，但重量大，适用于35千伏及以下的户外产品。

6、真空式高压负荷开关：利用真空介质灭弧，电寿命长，相对价格较高，适用于220千伏及以下的产品。

低压负荷开关有：低压负荷开关又称开关熔断器组。

适于交流工频电路中，以手动不频繁地通断有载电路；也可用于线路的过载与短路保护。

通断电路由触刀完成，过载与短路保护由熔断器完成。

20世纪代以前所用的胶盖刀开关和铁壳开关均属于低压负荷开关。

小容量的低压负荷开关触头分合速度与手柄操作速度有关。

容量较大的低压负荷开关操作机构采用弹簧储能动作原理，分合速度与手柄操作的速度快慢无关，结构较简单，并附有可靠的机械联锁装置，盖子打开后开关不能合闸及开关合闸后盖子不能打开，可保证工作安全。

负荷开关的作用负荷开关是指配电系统中能关合、承载、开断正常条件下（也可能包括规定的过载系数）的电流，并能通过规定的异常（如短路）电流的开关设备，是一种带有专用灭弧触头、灭弧装置和弹簧断路装置的分合开关。

高压负荷开关实验报告1. 引言高压负荷开关是电力系统中一种重要的保护设备，用于在线路过载或故障时切断电流，保障系统的安全运行。

本次实验旨在通过实际操作，了解高压负荷开关的工作原理和性能特点。

2. 实验原理高压负荷开关是一种机械式开关，主要由主控制机构、连接器、触头和弹簧等组成。

在正常工作状态下，弹簧将触头使保持闭合状态，电流可以顺利通过。

当线路发生过载或故障时，系统会产生大电流，通过电流感应器检测到这一过载信号后，控制机构会触发弹簧机构，使主触头迅速分离，切断电流，达到保护系统的目的。

3. 实验步骤3.1 实验准备- 高压负荷开关- 电源- 电流感应器- 示波器- 电压表- 电流表3.2 实验过程1. 将实验所需设备连接好，确保电路接线正确。

2. 打开电源，调整电压和电流的合适大小。

3. 在无负荷情况下，观察示波器图像，并记录数据。

4. 调整实验电路，使其出现过载或故障情况，同时观察示波器图像和记录重要数据。

5. 对比无负荷和有负荷情况下的数据，并分析实验结果。

备注：在进行实验时，应注意安全操作，确保自身和实验设备的安全。

4. 实验结果与分析经过实验测试，我们得到了高压负荷开关在不同工作状态下的数据。

在无负荷情况下，示波器图像呈现平稳的正弦波形，电流值和电压值均在正常范围内。

在有负荷情况下，示波器图像发生明显的变化，出现电流剧烈波动的情况，并且在最大负荷时出现电流突变的现象。

此时，高压负荷开关的保护机构迅速触发，主触头迅速切断电流，保护了系统的安全运行。

通过对比无负荷和有负荷情况下的数据，我们可以验证高压负荷开关的工作原理和性能特点。

在有负荷情况下，开关能够快速切断电流，保护系统免受过载或故障的影响。

5. 实验总结高压负荷开关是电力系统中重要的保护设备，能够在电路过载或故障时切断电流，保障系统的安全运行。

本次实验通过观察示波器图像和记录关键数据，验证了高压负荷开关的工作原理和性能特点。

实验过程中，我们注意到高压负荷开关在有负荷情况下能够快速触发并切断电流，从而保护了系统的安全。

负荷开关（Load Break Switch）是一种用于配电系统的开关设备，它能够关合、承载和开断正常条件下的电流，并且能够通过规定的异常电流，如短路电流。

负荷开关通常用于切换负荷电流，而不是用于切断短路故障电流，尽管它具有一定的断路能力。

以下是负荷开关的工作原理：1. 开关组件：- 负荷开关由固定的触头（刀片）和可移动的触头（触头）组成。

固定触头通常与电源相连，而可移动触头则连接到负载或断路器。

2. 操作机制：- 负荷开关的操作可以通过手动机械操作或通过电动机驱动。

在手动操作中，操作者通过旋转开关手柄来打开或关闭电路。

在电动操作中，开关的驱动通常由控制系统或断路器辅助。

3. 灭弧装置：- 负荷开关通常配备有灭弧装置，用于在开断电流时熄灭电弧。

灭弧装置可以是简单的金属板，也可以是更复杂的气体灭弧室（如六氟化硫SF6）或压缩空气系统。

4. 弹簧操作机构：- 负荷开关的触头通常由弹簧操作机构驱动，这些机构在操作时储存能量，并在需要时释放，以实现快速和可靠的触头接触。

5. 分合闸过程：- 当负荷开关合闸时，可移动触头与固定触头接触，形成电路。

当开关分闸时，可移动触头从固定触头分离，切断电路。

6. 安全特性：- 负荷开关设计有安全特性，如防止误操作的安全锁定装置，以及确保在开断过程中电弧得到有效灭弧的机制。

7. 适用范围：- 负荷开关适用于10千伏以下的配电线路，它们通常与高压熔断器配合使用，以提供短路保护。

负荷开关的工作原理涉及到电气、机械和热力学的多个方面，其设计和操作需要考虑到可靠性、安全性和维护简便性。

通过正确的选择、安装和操作，负荷开关可以有效地管理配电系统中的负荷电流，并确保电力系统的稳定运行。

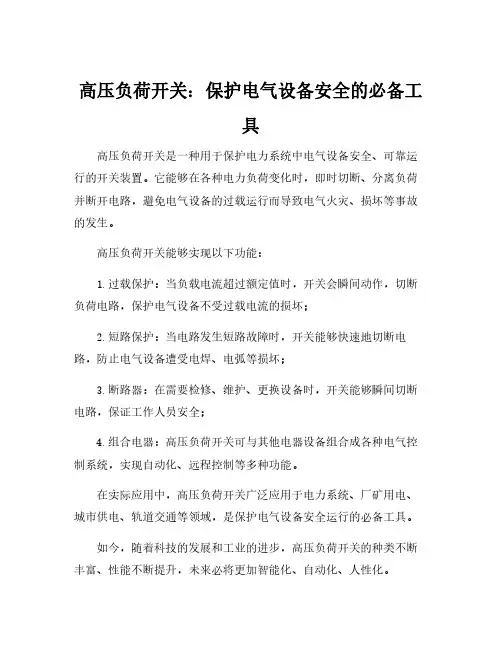

高压负荷开关：保护电气设备安全的必备工
具
高压负荷开关是一种用于保护电力系统中电气设备安全、可靠运行的开关装置。

它能够在各种电力负荷变化时，即时切断、分离负荷并断开电路，避免电气设备的过载运行而导致电气火灾、损坏等事故的发生。

高压负荷开关能够实现以下功能：
1.过载保护：当负载电流超过额定值时，开关会瞬间动作，切断负荷电路，保护电气设备不受过载电流的损坏；
2.短路保护：当电路发生短路故障时，开关能够快速地切断电路，防止电气设备遭受电焊、电弧等损坏；
3.断路器：在需要检修、维护、更换设备时，开关能够瞬间切断电路，保证工作人员安全；
4.组合电器：高压负荷开关可与其他电器设备组合成各种电气控制系统，实现自动化、远程控制等多种功能。

在实际应用中，高压负荷开关广泛应用于电力系统、厂矿用电、城市供电、轨道交通等领域，是保护电气设备安全运行的必备工具。

如今，随着科技的发展和工业的进步，高压负荷开关的种类不断丰富、性能不断提升，未来必将更加智能化、自动化、人性化。

负荷开关的原理是什么负荷开关是一种用于控制电路中负荷通断的开关。

它常用于低压配电系统中，能够在正常工作状态下保护电气设备的安全运行，同时也能用于紧急情况下进行设备的快速切断。

负荷开关的原理主要包括电磁原理和机械原理。

电磁原理是负荷开关正常工作的基础。

负荷开关内部通常会有一对电磁线圈，分别为控制线圈和释放线圈。

当外界施加正常工作电压到控制线圈时，电磁线圈中产生的磁场会引起线圈上的铁芯磁化，从而使得铁芯中的磁通量增加。

增加的磁通量会作用于另一对铁芯上，引起其产生电动势。

当这个电动势大于释放线圈中所施加的电压时，负荷开关就会自动切断负载。

负荷开关的机械原理是负荷开关实现通断操作的关键。

通常情况下，负荷开关内部会有一个机械装置，包括固定件、连杆和触头等。

固定件通常与电磁线圈相连，用于固定其他部件，保证其可靠工作；连杆是连接电磁线圈和触头的重要部件，通常被设计成一种杠杆结构，使得当电磁线圈通电时，能够将连接在另一端的触头迅速切断或者连接电路；触头则是负荷开关中与电路连接的关键部分，通常由金属材料制成，能够在通断操作时快速接触或者分离电路中的导体。

负荷开关在日常工作中的具体原理如下：当正常工作电压施加在负荷开关的控制线圈上时，控制线圈中的磁场会引起铁芯磁化，从而产生磁通量。

产生的磁通量会进一步作用于另一对铁芯上，并引起其中的电动势。

当电动势大于释放线圈中施加的电压时，释放线圈中的磁场逐渐减弱，释放线圈中的铁芯恢复原来非磁态。

在负荷开关工作的同时，机械装置也会快速启动。

当电磁线圈通电时，引起的磁场会使连杆发生运动，并将连杆一端连接的触头与电路或断开或者连接。

这样，就实现了负荷开关对负载通断的控制。

需要注意的是，负荷开关通常是一种单稳态设备，即它在通断操作后通常需要手动或者通过其他外部信号的干预才能切换回原来的状态。

这是为了确保开关的稳定性和安全性。

总之，负荷开关通过电磁原理和机械原理实现对电路中负荷的控制。

电磁原理是负荷开关正常工作的基础，它利用电磁线圈和铁芯之间的相互作用产生磁通量，进而切断或者连接电路中的负荷。

负荷开关原理
负荷开关，是一种用于控制电路负载（如电灯、电机等）通断的开关装置。

它的工作原理基于电磁感应和机械连接。

在正常工作状态下，负荷开关处于闭合状态，电源供电通过开关的导电部分，沿着电路的路径流向负载，使其正常工作。

此时，开关上的电磁铁感应线圈中通过的电流，产生了磁场，使铁芯磁化。

当需要切断电路负载时，通过控制电流使开关断开。

此时，电磁感应线圈中的电流减小或为零，磁场消失，铁芯不再磁化。

金属弹片在无磁力作用下弹出并与触点分离，从而切断电路。

负荷开关的操作可通过手动、电子或电气方式完成。

对于手动方式，通常通过转动或推动开关进行操作。

对于电子方式，可以使用遥控或自动化设备进行操作。

而对于电气方式，则可以通过与其他元件（如传感器、继电器等）联动，实现自动和远程控制。

负荷开关的设计通常考虑了安全性和可靠性。

例如，开关的外壳常采用绝缘材料制成，以防止触电事故。

同时，也会对开关的导电部分进行优化设计，以降低接触电阻，并减少能量损耗和发热。

总之，负荷开关的原理是基于电磁感应和机械连接。

它可以控制电路负载的通断，实现手动或电子控制，以满足各种应用需求。

负荷隔离开关是由熔断器和隔离开关组合而成的，由隔离开关断开正常运行电流，由熔断器开断回路故障电流，所以，负荷开关对于电机有一定的保护作用。

但是应当在负荷开关后面加上接触器，以作为电机回路的操作元件和过负荷及过流保护元件。

不应当只是用负荷隔离开关来操作回路，因为负荷开关不是允许频繁操作的元件，而且对于电机的保护也不全。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解ABB断路器、施耐德断路器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。

负荷开关原理负荷开关是一种用于控制电路中负载开关的设备，它在电路中起到了非常重要的作用。

负荷开关的原理是基于电路中负载的特性和电流的传输原理。

在电路中，负载是指电路中消耗电能的设备或元件，例如灯泡、电热器等。

负荷开关可以控制这些负载的开关状态，从而实现对电路中负载的控制。

下面我们来详细了解一下负荷开关的原理。

首先，负荷开关的工作原理是基于电路中的电流传输原理。

在电路中，电流是由正极到负极的电子流动，当电路中有负载时，电流会通过负载产生功率，从而实现对负载的供电。

负荷开关通过控制电路中的导通和断开状态来实现对负载的控制，从而实现对电路中负载的开关控制。

其次，负荷开关的原理是基于电路中的负载特性。

不同的负载在工作时会有不同的电流特性和功率特性，负荷开关需要根据负载的特性来进行相应的控制。

例如，对于电阻性负载，负荷开关可以通过控制电路的导通和断开状态来实现对电阻性负载的控制；对于感性负载和容性负载，负荷开关也需要根据它们的特性来进行相应的控制。

此外，负荷开关的原理还涉及到电路中的保护和安全。

在电路中，负载可能会受到过载、短路等异常情况的影响，负荷开关需要具备相应的保护功能，能够及时对电路中的异常情况进行响应，保护电路和负载的安全。

总的来说，负荷开关的原理是基于电路中负载的特性和电流的传输原理，通过控制电路中的导通和断开状态来实现对负载的控制，同时具备相应的保护功能，确保电路和负载的安全。

负荷开关在电路控制中扮演着非常重要的角色，它的原理和工作机制对于电路控制有着重要的意义。

希望通过本文的介绍，能够更加深入地了解负荷开关的原理和工作原理。

负荷开关工作原理负荷开关是一种常用的电气设备，用于控制电路的开关状态，保护电路和设备免受过载和短路的损坏。

它的工作原理主要包括热释放器和电磁释放器两种机构。

热释放器是负荷开关最主要的保护机构之一。

它是一种基于热学原理设计的保护装置，用于监测电流是否超过额定电流。

当电流超过额定电流时，电流通过热释放器时产生热量，导致热释放器内部的双金属片膨胀。

一旦膨胀到一定程度，双金属片上的金属接触点会弯曲，并迅速打开断路器，切断电路。

这样就保护了电路和设备免受电流过载的损坏。

电磁释放器是负荷开关的第二个保护机构。

它是一种基于电磁学原理设计的保护装置，用于监测电路是否出现短路。

当电路发生短路时，由于电路阻抗的突然减小，电流会大幅度增加。

电流通过电磁释放器时，电磁释放器中的线圈会产生一个强烈的磁场。

在短时间内，磁场的作用下，电磁释放器中的铁芯会产生磁动力，将释放器上的金属接触点迅速弯曲，打开断路器，切断电路。

这样就保护了电路和设备免受电流短路的损坏。

在负荷开关的工作原理中，还有一个重要的组成部分是触点。

电流通过触点进行连接和切断，触点可以是金属接触点或合金接触点。

触点具有良好的导电和导热性能，能够承受一定的电流和额定电压。

当电流超过额定电流或出现短路时，触点可以迅速打开，切断电路，保护电路和设备。

负荷开关还具备手动控制功能，通过手动操作杆或按钮实现对电路的开启和关闭。

当手动操作杆或按钮处于ON位时，触点闭合，电流可以通过负荷开关，电路处于工作状态。

当手动操作杆或按钮处于OFF位时，触点断开，电路不通，电路处于断开状态。

总之，负荷开关通过热释放器和电磁释放器这两个保护机构，实现对电路的过载和短路保护。

当电流超过额定电流或发生短路时，热释放器和电磁释放器会迅速打开断路器，切断电路，以保护电路和设备的安全。

同时，负荷开关还具备手动控制功能，可根据需要实现对电路的开启和关闭。

这些工作原理使负荷开关在电力系统中发挥重要作用，确保电路运行安全可靠。

负荷开关作用
负荷开关是介于断路器和隔离开关之间的一种开关电器，具有简单的灭弧装置，能切断额定负荷电流和一定的过载电流，但不能切断短路电流。

 
负荷开关主要用于开断和关合负荷电流，也可以将负荷开关与高压熔断器配合使用，代替断路器。

由于负荷开关使用方便，价格合理，因此负荷开关在10kV配网系统中得到广泛的使用。

在设计中合理选用负荷开关，对
保障电网的安全、可靠运行有着重要意义。

负荷开关其工作过程是：分闸时，在分闸弹簧的作用下，主轴顺时针旋转，一方面通过曲柄滑块机构使活塞向上移动，将气体压缩；另一方面通过两套四连杆机构组成的传动系统，使主闸刀先打开，然后推动灭弧闸刀使弧触头打开，气缸中的压缩空气通过喷口吹灭电弧。

高压负荷开关的工作原理与断路器相似。

一般装有简单的灭弧装置，但其结构比较简单。

图为一种压气式高压负荷开关，其工作过程是：分闸时，在分闸弹簧的作用下，主轴顺时针旋转，一方面通过曲柄滑块机构使活塞向上移动，将气体压缩。

高压负荷开关的用途高压负荷开关是一种用于控制和保护电力系统中高压设备的重要电器元件。

它主要用于切换和断开高压线路中的电流，以保证电力系统的正常运行和安全性。

高压负荷开关在电力系统中的主要作用是切换和断开电流。

电力系统中的线路通常分为主线和支线，高压负荷开关可以实现这些线路之间的切换。

例如，在变电站中，当主变压器发生故障或需要维修时，需要将负荷从主变压器切换到备用变压器，这时就可以使用高压负荷开关来切换电流路径。

此外，高压负荷开关还可以用于断开电流，以避免电力系统发生短路或过载等故障，保护电力设备和人员的安全。

高压负荷开关还具有控制电流的功能。

它可以通过控制电路的开关状态来调节电流的大小，以满足电力系统的需求。

例如，在电力系统的配电网络中，需要根据负荷的大小来调整电流的大小，以保证电力设备的正常运行。

高压负荷开关可以通过切换电路的连接方式来实现这一功能，从而实现电流的控制。

高压负荷开关还可以用于保护电力系统中的设备。

它可以通过监测电流的大小和状态来判断电力系统是否存在故障，并及时采取保护措施。

例如，在电力系统中，如果电流超过了设备的额定值，就有可能导致设备的损坏或烧毁。

高压负荷开关可以监测电流的大小，并在电流超过设备额定值时及时切断电路，以保护设备的安全。

高压负荷开关还可以用于实现电力系统的自动化控制。

随着电力系统的发展，越来越多的设备需要实现智能化控制和远程监控。

高压负荷开关可以与其他设备进行联动，通过信号传递和处理来实现电力系统的自动化控制。

例如，在配电系统中，可以通过高压负荷开关与自动化装置进行联动，实现对电流的实时监测和控制，从而提高电力系统的运行效率和可靠性。

高压负荷开关在电力系统中起着至关重要的作用。

它不仅可以切换和断开电流，控制电流的大小，还可以用于保护设备和实现电力系统的自动化控制。

因此，在电力系统设计和运行中，选择合适的高压负荷开关非常重要，可以提高电力系统的安全性、稳定性和可靠性。
