第24讲站内轨道电路电码化一、系统功能描述1)为主体化机车信号提供安全信息传输设备。
2)地对车安全信息传输设备是实现主体化机车信号的关键设备，设备除满足信息传输的功能需求外，还必须符合信号故障－安全的设计原则，达到可靠性、可用性和稳定性。
3)实现监测、故障报警的功能。
4)系统设置维护终端，可实现对系统设备状态的监测、故障报警功能。
根据需要，还可为集中监测系统提供必要的监测信息。
二、主要工作原理采用冗余的电码化控制系统，实时监测电码化的完好，不影响站内轨道电路正常工作。
为机车信号设备提供安全可靠的地面信息。
集中检测维护机：监测各模块或单元板的故障，故障记录，站内报警，构成局域网，向远端维护站工区，段站传送数据。
三、术语和定义1)电码化：由轨道电路转发或叠加机车信号信息技术的总称。
2)车站股道电码化：车站内到发线的股道及正线实施的电码化。
3)车站接发车进路电码化：车站内按列车进路实施的电码化。
4)预叠加电码化：列车进入本区段时，不仅本区段且其运行前方相邻区段也实施的电码化。
5)闭环电码化：具有闭环检查功能的电码化。
6)电码化轨道电路：具有轨道电路和电码化双重功能的轨道电路。
7)入口电流：机车第一轮对进入轨道区段时，钢轨内传输机车信号信息的电流。
8)出口电流：机车在电码化轨道电路发送端短路时，钢轨内传输机车信号信息的电流。
9)机车信号钢轨最小短路电流值：地面信号设备发送的机车信号信息被列车轮对短路时的最小电流值。
10)机车信号灵敏度：使机车信号设备工作（稳定译码）的最小的钢轨短路电流值。
11)机车信号应变时间：车载信号设备从钢轨线路接收到机车信号新信息开始，到给出相应机车信号显示所需要的时间。
12)机车信号邻线干扰：相邻线路上的机车信号信息对本线机车信号设备的干扰。
13)机车信号信息：由地面向机车上传递反映线路空闲与进路状况的信息。
14)载频自动切换锁定：机车信号设备根据地面传递的载频切换信息，实现接收载频的自动切换和锁定。
=、第六章站内轨道电路电码化为了保证行车安全和提高运输效率，使机车信号和列控车载设备在站0内能连续不断地接收到地面信号而不间断显示，需在站内原轨道电路的基础上进行电码化。
站内轨道电路电码化是机车信号系统和列控系统不可缺的地面发送设备。

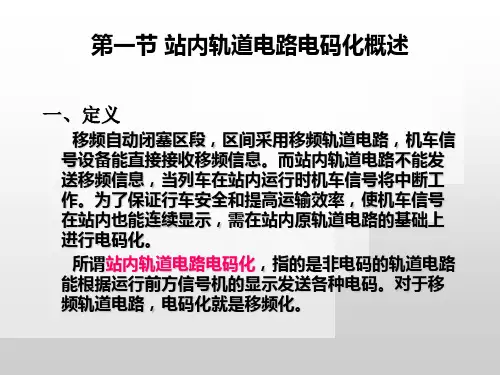

第一节站内轨道电路电码化概述一、站内轨道电路电码化所谓站内轨道电路电码化，指的是非电码化的轨道电路在采取一定的技术措施后能根据运行前方信号机的显示发送各种电码。
对于移频制式，电码化就是移频化。
我国铁路站内轨道电路通常采用25Hz相敏轨道电路或交流连续式轨道电路（480轨道电路），它们只有占用检查的功能，既只能检查本区段是否有车占用或空闲，不能向机车信号车载设备传递任何信息。
如果站内轨道电路不进行电码化，列车在站内运行时机车信号将中断工作，无法保证行车安全。
二、站内轨道电路电码化范围站内轨道电路电码化范围是列车进路，但由于技术方面的原因，还不能覆盖全部列车进路。
1.自动闭塞区段（1）正线正线正方向，轨道电路电码化范围包括接车进路和发车进路。
正线反方向，一般均采用自动站间闭塞，轨道电路电码化范围只包括接车进路。
（2）侧线侧线轨道电路电码化范围仅仅是股道。
这是因为正线轨道电路电码化要求咽喉区道岔绝缘设在弯股，侧线轨道电路电码化通路被切断，无法实现。
2.半自动闭塞区段站内轨道电路电码化范围只包括正线接车进路和侧线股道，以及进站信号机外方的接近区段，在提速半自动闭塞则为进站信号机外方的第一接近区段和第二接近区段。
三、站内轨道电路电码化发送的信息对于接车进路和侧线股道，站内轨道电路电码化发送的是和车站信号机显示相联系的信息。
对于发车进路，站内轨道电路电码化发送的是和防护二离去区段的通过信号机显示相联系的信息。
对于半自动闭塞区段进站信号机外方的接近区段，轨道电路电码化发送的是和进站信号机显示相联系的信息。
四、站内轨道电路电码化方式电码化有切换方式和叠加方式两种。
切换方式因由较多缺陷，尤其不能满足列车提速的要求，已不再使用。
