第三章：船舶主机安装工艺船舶主机是船舶动力装置的核心，其安装质量的优劣将直接关系到动力装置的正常运行和船舶的航行性能。
§3-1主机安装工艺概述一、船舶主机安装方法1、整机安装和解体安装对于质量较轻、体积较小的主机或主机与减速箱构成的主机组，一般都采用整机吊装的安装工艺。
但是对于大型柴油机，整机质量较大（如），可采取解体安装工艺。
若是外厂订货，考虑到交通运输的方便性，大都是拆成部件运输到船厂，再将部件分别吊运到舱内进行组装，即使是船厂自己制造的主机也要在权衡厂内运输和吊运能力，吊运上船的可能性和经济性后，才能决定是选择整体吊装还是解体安装工艺。
2、主机与轴系的安装顺序主机发出的功率要通过轴系传递到推进器，主机与轴系、推进器必须安装成一个有机整体，因而主机的安装应与轴系的安装一并考虑。
造船时，主机与轴系的安装顺序无外乎三种情况。
一种是先装轴系再装主机，即在船台上先安装轴系，船舶下水后，再以轴系为基准安装主机，这种方法容易使主机的输出轴回转中心与轴系回转中心同轴，可以自由地找正主机位置，同时，由于是下水后安装主机，避免了下水后船体对主机安装质量的影响。
这是长期以来一直沿用的一种安装工艺，这种方法和缺点是生产周期长。
第二种是先装主机再装轴系，即在船台上以轴系理论中心线为基准，先安装主机，然后再根据主机的实际位置确定轴系的位置并进行轴系安装。
第三种是主机与轴系和轴系同时安装。
在主机定位后可以进行管系与各种附属设备的安装，扩大了并行安装工作面，缩短了生产周期。
但这种方法往往难以避免船舶下水后船体变形带来的影响，而在安装轴系时由于主机已固定，尾轴也已固定，两者固定所产生的偏差只能由轴系来消化，约束增加，轴系安装难度较大。
在造船工程实践中，究竟采用何种安装顺序，要视造船总工艺、工厂的实际条件和工期而定。
一般适用于小型及成批建造船舶。
二、主机安装前提条件和工艺内容主机安装时必须保证主机与传动轴系的相对位置正确，并且在工作时保持这种相对关系。

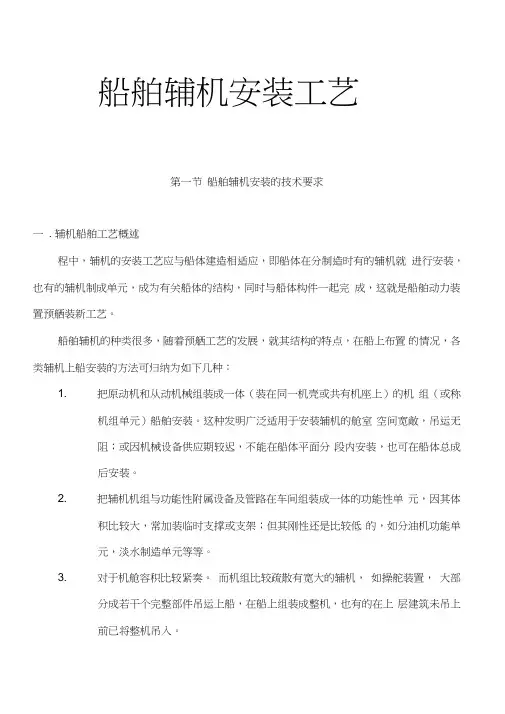

船舶辅机安装工艺第一节船舶辅机安装的技术要求一. 辅机船舶工艺概述程中，辅机的安装工艺应与船体建造相适应，即船体在分制造时有的辅机就进行安装，也有的辅机制成单元，成为有关船体的结构，同时与船体构件一起完成，这就是船舶动力装置预舾装新工艺。
船舶辅机的种类很多，随着预舾工艺的发展，就其结构的特点，在船上布置的情况，各类辅机上船安装的方法可归纳为如下几种：1. 把原动机和从动机械组装成一体（装在同一机壳或共有机座上）的机组（或称机组单元）船舶安装。
这种发明广泛适用于安装辅机的舱室空间宽敞，吊运无阻；或因机械设备供应期较迟，不能在船体平面分段内安装，也可在船体总成后安装。
2. 把辅机机组与功能性附属设备及管路在车间组装成一体的功能性单元，因其体积比较大，常加装临时支撑或支架；但其刚性还是比较低的，如分油机功能单元，淡水制造单元等等。
3. 对于机舱容积比较紧奏。
而机组比较疏散有宽大的辅机，如操舵装置，大部分成若干个完整部件吊运上船，在船上组装成整机，也有的在上层建筑未吊上前已将整机吊入。
4. 没有运动机件的设备和单元，如焚烧炉，各类热交换器，滤器，空气瓶，压力柜，辅锅炉热水井等，除可在平面分段建造时安装，也可在船体组成立体分段或总成之后安装，但必须在主机吊入机舱之前放妥。
各类辅机均有各自的安装特点和工艺要求，对于在船上安装时要校正同心度的辅机，其安装工艺技术不低于小型主机，因此，对这类辅机尽可能采用第一种方法安装。
二.对使用联轴节组装的辅机安装工艺和要求对于使用联轴节连接的辅机在安装时，常将较为重而大的机械先装，小巧而轻便的后装，以便于校中对合。
如发电机机组，先安装原动机（柴油机），而发电机按柴油机输出端进行校中；又如分油机，驳运离心泵类。
先定泵体，而电动机根据泵轴对中连接。
原动机与从动机两轴中心线对中的允许位移和曲折值，根据两轴连接的性质不同而异。
在没有具体规定要求的情况下，可考虑采用下列范围的数值；对于两根水平连接轴，其中有一根单支撑轴时，则其曲折方向可考虑联轴节成开口趋势为宜。

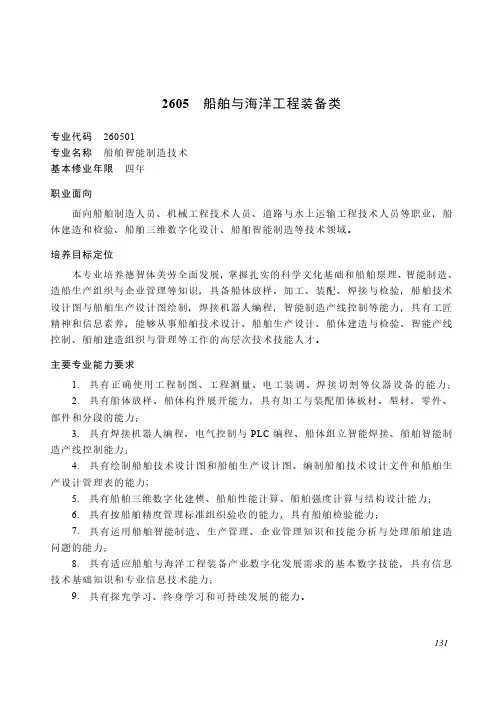

2605船舶与海洋工程装备类专业代码260501专业名称船舶智能制造技术基本修业年限四年职业面向面向船舶制造人员、机械工程技术人员、道路与水上运输工程技术人员等职业，船体建造和检验、船舶三维数字化设计、船舶智能制造等技术领域。
培养目标定位本专业培养德智体美劳全面发展，掌握扎实的科学文化基础和船舶原理、智能制造、造船生产组织与企业管理等知识，具备船体放样、加工、装配、焊接与检验，船舶技术设计图与船舶生产设计图绘制，焊接机器人编程，智能制造产线控制等能力，具有工匠精神和信息素养，能够从事船舶技术设计、船舶生产设计、船体建造与检验、智能产线控制、船舶建造组织与管理等工作的高层次技术技能人才。
主要专业能力要求1. 具有正确使用工程制图、工程测量、电工装调、焊接切割等仪器设备的能力；2. 具有船体放样、船体构件展开能力，具有加工与装配船体板材、型材、零件、部件和分段的能力；3. 具有焊接机器人编程、电气控制与PLC编程、船体组立智能焊接、船舶智能制造产线控制能力；4. 具有绘制船舶技术设计图和船舶生产设计图、编制船舶技术设计文件和船舶生产设计管理表的能力;5. 具有船舶三维数字化建模、船舶性能计算、船舶强度计算与结构设计能力；6. 具有按船舶精度管理标准组织验收的能力，具有船舶检验能力；7. 具有运用船舶智能制造、生产管理、企业管理知识和技能分析与处理船舶建造问题的能力；8. 具有适应船舶与海洋工程装备产业数字化发展需求的基本数字技能，具有信息技术基础知识和专业信息技术能力；9. 具有探究学习、终身学习和可持续发展的能力。
131主要专业课程与实习实训专业基础课程：机械设计基础、工程力学基础、电工与电子技术、工程制图与CAD、计算机编程基础，船舶与海洋工程导论、电气控制与PLC技术应用、船舶智能制造基础、船舶结构与制图、造船生产管理。
专业核心课程：船舶原理、船体放样、船体加工与装配、船舶建造精度控制、船舶检验、船舶技术设计、船舶生产设计、船舶三维数字化设计、船舶强度计算与结构设计、船舶智能焊接技术、船舶智能制造技术、造船企业管理。
螺旋桨无键连接安装工艺研究船舶在运行中，轴系起着传递主机功率和螺旋桨推力的作用，因此对轴系的设计有许多特殊的要求。
其中，对螺旋桨与螺旋桨轴之间的连接，主要有以下要求：1、工作可靠和较长的使用寿命；2、制造、安装方便；3、密封良好，以免海水对螺旋桨轴的腐蚀。
基于以上三点，传统的螺旋桨与轴之间的有键连接形式已经难以满足要求，特别是对于大型船舶的轴系。
有键连接不仅加工工艺复杂，而且拆装十分困难。
尤其键槽很容易被海水腐蚀，从而影响使用寿命。
螺旋桨无键连接(keyless propeller)是不借助于键，而是借助于用过盈或黏接方法将螺旋桨装配在螺旋桨轴配合锥面上的安装方式。
它依靠螺旋桨与螺旋桨轴的锥体结合面间足够大的过盈配合而产生的摩擦力来传递扭矩。
与传统有键螺旋桨相比较，无键连接有以下明显优点：1、制造工艺简单。
2、扭矩传递过程应力分布均匀，安装过程数据化、图表化。
3、配合紧密，使用寿命长，安装拆卸过程方便可逆。
现在，国内外远洋船舶一般采用液压无键连接的方式。
这种连接形式，主要是通过液压压力，使螺旋桨锥孔在材料弹性形变范围内，内径扩大，同时利用液压螺母的轴向压力将螺旋桨定量推入，使桨与轴的配合锥面紧紧贴合，当轴向推入到位径向液压压力释放后，螺旋桨与轴形成过盈配合，桨与轴便可靠地连接在一起。
液压无键连接具有以下优点：1、安装工艺简便，施工快捷；2、拆卸时，不会造成损坏，有利于再次使用；3、压入量可控，安装质量高；4、结构简单，机械加工方便，精度便于控制；5、避免了因开槽对螺旋桨轴产生的强度影响。
螺旋桨无键连接安装工艺主要分为以下几个步骤：1、压入准备将螺旋桨，螺旋桨接触表面，油槽及油孔清洁吹洗干净，并涂上一层液压油；将密封装置及“O”形垫圈先套进螺旋桨轴；将螺旋桨轴吊上并套在螺旋桨轴上，要求桨嗀与轴锥部的实际接触面积应不小于理论接触面积的70%，且大端接触情况较小端硬，并使位置标记对齐；旋上液压螺母；将液压油注入手动液压泵组的油箱内，至油面计上部；将一只千分表支架置于隔舱壁前的螺旋桨轴上，千分表触头与尾轴端面接触，以此来监视在压装螺旋桨的过程中，螺旋桨是否移动；另两只千分表支架分别置于螺旋桨轴锥体大端附近，与轴中心线对称安装，千分表触头与螺旋桨端面接触，以此测量螺旋桨的压入距离。

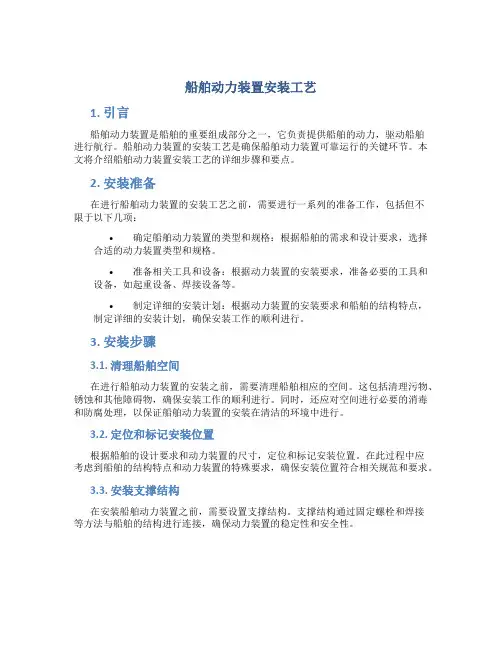

船舶动力装置安装工艺1. 引言船舶动力装置是船舶的重要组成部分之一，它负责提供船舶的动力，驱动船舶进行航行。
