GC-900-SD6型气相色谱仪参数一、引用标准GB/T7252-2001《变压器油中溶解气体分析和判断导则》GB/T 17623-2017《绝缘油中溶解气体组份含量的气相色谱测定法》DL/T 722-2000《变压器油中溶解气体分析和判断导则》三、主要性能1、 7寸高清触摸屏控制，一键开机启动加热、加电流、点火，一键老化色谱柱。
2、运行状态实时监控诊断，实时反应当前信息，五路温度显示。
3、实时显示老化时间及TCD电流，安全可靠。
4、开关机预约功能，配合自动开关机系统，可实现自动打开气源，开主机，升温，加电流及关机，节省稳定等待时间，实现闲时定时老化仪器，提高工作效率。
5、采用变压器油专用抗污染复合色谱柱技术，大大提高了色谱柱的使用寿命。
6、可选配最新国标顶空进样系统，放好样品后实现连续不间断做样分析，无人值守。
7、多角度监控各个部件状态，可查询报警提示，报警参数，便于直观发现故障信息。
8、可定制网络化及远程操作，实现人机分离实时监控，大数据采集共享，分析条件最优选择，共享色谱技术，稳定安全可靠。
9、主机控制软件终生免费维护，有新版本及时为用户升级。
四、GCSD-A2色谱分析工作站工作站含：戴尔电脑，液晶显示器、惠普激光打印机、 A/D采样卡、色谱数据处理软件。
1.技术指标2.工作站主要性能指标a)操作简便：中文WINX、XP操作平台，全中文窗口界面。
b)实时性：真正WINDOWS环境下的总线实时数据采集，双通道同时采样，实时显示色谱峰保留时间。
c)高精度：24位的高精度A/D插卡，输入范围：-1.25V~+1.25V。
d)重现性：0.006%。
e)开放式数据管理：保存完整的相关设备信息以及分析结果数据信息。
方遍增加、修改、删除、随意调阅、检索。
f)自动故障诊断：分析结束自动超标提示、提供符合国标的三比值诊断、TD图示、组份浓度图示等多种故障诊断方式。
g)轻松定性：可自动或手动编辑峰鉴定表。
自动计算校正因子，可以进行多次校正平均。
一、气相色谱仪配置要求及性能指标具体配置要求见下表：1.1温度：15-35℃1.2湿度：5-95%1.3耐受温度：-40°C--70°C1.4电源：220V ±10%，50-60HZ2、技术指标2.1 气相色谱仪主机2.1.1 电子流量控制（EPC）：所有流量、压力均可以电子控制，以提高重现性；2.1.2 压力调节：0.001psi。
2.1.3 大气压力传感器补偿高度或环境变化；2.1.4 程序升压/升流：3阶；2.1.5 具有4种EPC操作模式：恒温，恒压，程序升压，程序升流；2.1.6 保留时间重现性：<0.0008min；2.1.7 峰面积重现性< 1% RSD2.1.8 可同时安装三个检测器2.2 柱温箱2.2.1 操作温度：室温以上4˚C-450˚C2.2.2 温度分辨：1˚C温度设定，0.1˚C程序设定2.2.3 最大升温速率： 120˚C/分钟2.2.4 最大运行时间：999.99分钟2.2.5 20梯度/21平台程序升温2.2.6 温度稳定性：<0.01˚C每1˚C环境变化2.3 毛细柱分流/无分流进样口（带电子气路控制，简称EPC）2.3.1 最高使用温度：400˚C2.3.2 电子参数设定压力，流速和分流比2.3.3压力设定范围：0-100Psi, 精度0.001Psi2.3.4流量范围：0-200mL/分钟N2, 0-1000mL/minH2 or He2.3.5配扳转式顶部密封系统。
2.4微池电子捕获检测器（Micro-ECD,带EPC）2.4.1安装隐含阳极和大体积流速，防止污染2.4.2最高使用温度：400˚ C2.4.3放射源：<15 mCi63Ni箔2.4.4最低检测限：<5.0fg/ml（六氯化苯）2.4.5线性动态范围：> 5×104（六氯化苯）2.5火焰光度检测器（FPD）2.5.1最高使用温度360˚ C2.5.2最低检测器限：<50fgP/sec,<2.7pgS/sec(十二烷硫醇/磷酸丁三酯混合物）2.5.3动态范围：>103 S, >104P(十二烷硫醇/磷酸丁三酯混合物）2.5.4数据采样速率:200Hz2.6自动进样器2.6.1样品位数不少于16位，且具有可扩展至150位的功能2.6.2进样量范围：0.1~50ul2.6.3进样量线性：≥99%2.7 化学工作站2.7.1 软件：全中文原版软件，Windows操作环境2.7.2软件可反控仪器2.7.3软件具有保留时间锁定（RTL）应用软件。

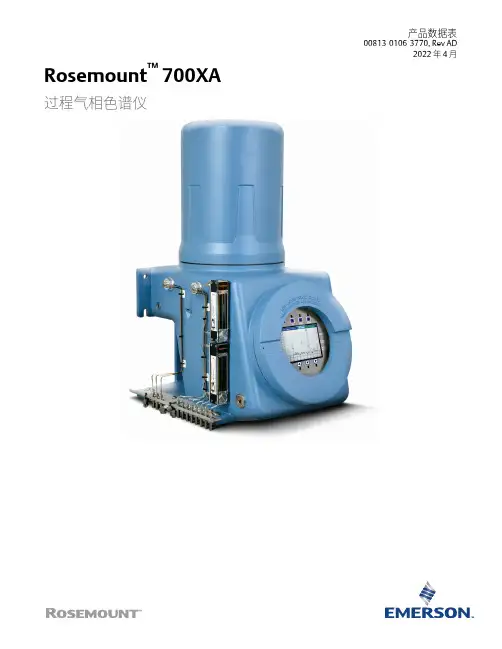

产品数据表00813-0106-3770, Rev AD2022 年 4 月Rosemount™ 700XA过程气相色谱仪Rosemount 700XA2022 年 4 月应用Rosemount 700XA气相色谱仪专门设计用于天然气、炼油、石化、电力、环保等应用，在这些应用中，必须连续、精确地监测气相或液相流体中的所选组分。
灵活的设计可以满足全部过程要求■完全兼容现代化的以太网和 DCS 通讯■提供 6 路和 10 路版本的膜片式色谱仪进样阀■热导检测器 (TCD) 的灵敏度可达到非常低的百万分率 (ppm) 级■火焰离子检测器 (FID) 的灵敏度可低至十亿分率 (ppb) 级■用于测量硫的微型火焰光度检测器 (µFPD) 的灵敏度可低至十亿分率 (ppb) 级■存储容量高达 2,500 个色谱图，包括样品标定和校准流路■可存档最多 31,744 条平均值以及 88 天以上的标准运行和计算■最大限度降低了维护和备用零件要求■简化了管道中使用的分析仪的范围■降低了分析解决方案的总体成本功能简化，易于使用全彩色本地操作员界面 (LOI) 带有内置的软件助手，可引导操作员完成常见任务，例如：■气相色谱仪 (GC) 启动■更换标定气体安装成本降低■灵活的电源，可使用 120/240 Vac 和 24 Vdc 选项■集成控制器电子部件■管道安装、侧壁安装或地面安装运营成本降低■仪器的设计适用于现场安装，既无需昂贵的分析仪防护罩，也不会降低分析性能■无需使用吹扫气体，即可在危险区域中运行■载气消耗量和耗电量低■气相色谱仪进样阀和色谱柱提供最长的质保期2Rosemount 700XA2022 年 4 月Rosemount 700XA测量性能无与伦比■动态测量范围宽，组分浓度从百分比级到微量级■能够在（-4 °F至 140 °F）的宽泛环境温度范围内可靠地运行，并从扩展的 C9+ 分析中执行烃露点计算。
煤焦油沥青GC-MS分析【摘要】煤焦油沥青是一种成分极其复杂的混合物。
煤焦油沥青用甲苯萃取后，借助于气相色谱质谱联用仪（GC-MS）可以测定其中的芳烃和杂环化合物，为提高煤焦油沥青附加值利用提供实验依据。
【关键词】煤焦油沥青（CTP）；甲苯；萃取；气相色谱质谱联用仪；芳烃1.引言气相色谱法（Gas Chromatography）是一种广泛应用非常广泛的分离手段，它是以惰性气体作为流动相的柱色谱法，其分离原理是基于样品中的组分在两相间分配上的差异。
气相色谱法虽然可以将复杂混合物中的各个组分分离开，但其定性能力较差，通常只是利用组分的保留特性来定性，这在欲定性的组分完全未知或无法获得组分的标准样品时，对组分定性分析就十分困难了。
随着质谱、红外光谱及核磁共振等定性分析手段的发展，目前主要采用在线的联用技术，即将色谱法与其它定性或结构分析手段直接联机，来解决色谱定性困难的问题。
气相色谱-质谱联用（GC-MS）是最早实现商品化的色谱联用仪器，实验一次进样体积仅为0.2µL，可以节省不少原料，因此，小型台式GC-MS使用较为普遍。
2. GC/MS的使用原理气相色谱（Gas Chromatography，GC）具有极强的分离能力；质谱（Mass spectrometry，MS）对未知化合物具有独特的鉴定能力，且灵敏度极高，因此GC-MS是分离和检测复杂化合物的最有力工具之一。
质量分析器是质谱仪的核心，它将离子源产生的离子按质荷比（m/z）的不同，在空间位置、时间的先后或轨道的稳定与否进行分离，以得到按质荷比大小顺序排列的质谱图。
标准质谱图是在标准电离条件——70eV电子束轰击已知纯有机化合物得到的质谱图。
在气相色谱-质谱联用仪中，进行组分定性的常用方法是标准谱库检索。
即利用计算机将待分析组分（纯化合物）的质谱图与计算机内保存的已知化合物的标准质谱图按一定程序进行比较，将匹配度（相似度）最高的若干个化合物的名称、分子量、分子式、识别代号及匹配率等数据列出供用户参考。

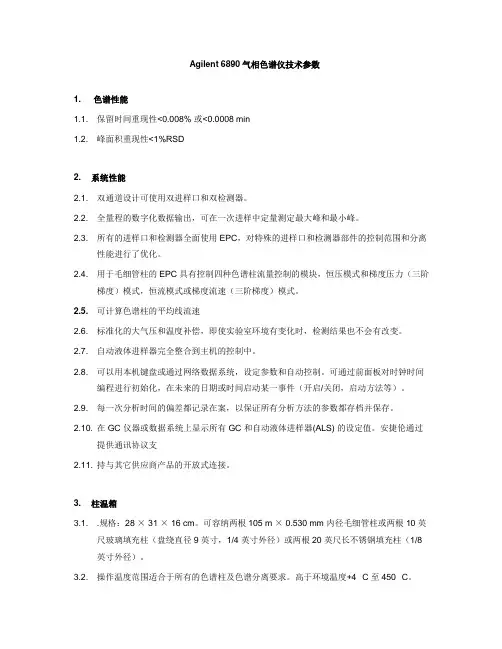

Agilent 6890气相色谱仪技术参数1. 色谱性能1.1. 保留时间重现性<0.008% 或<0.0008 min1.2. 峰面积重现性<1%RSD2. 系统性能2.1. 双通道设计可使用双进样口和双检测器。
2.2. 全量程的数字化数据输出，可在一次进样中定量测定最大峰和最小峰。
2.3. 所有的进样口和检测器全面使用EPC，对特殊的进样口和检测器部件的控制范围和分离性能进行了优化。
2.4. 用于毛细管柱的EPC 具有控制四种色谱柱流量控制的模块，恒压模式和梯度压力（三阶梯度）模式，恒流模式或梯度流速（三阶梯度）模式。
2.5. 可计算色谱柱的平均线流速2.6. 标准化的大气压和温度补偿，即使实验室环境有变化时，检测结果也不会有改变。
2.7. 自动液体进样器完全整合到主机的控制中。
2.8. 可以用本机键盘或通过网络数据系统，设定参数和自动控制。
可通过前面板对时钟时间编程进行初始化，在未来的日期或时间启动某一事件（开启/关闭，启动方法等）。
2.9. 每一次分析时间的偏差都记录在案，以保证所有分析方法的参数都存档并保存。
2.10. 在GC 仪器或数据系统上显示所有GC 和自动液体进样器(ALS) 的设定值。
安捷伦通过提供通讯协议支2.11. 持与其它供应商产品的开放式连接。
3. 柱温箱3.1. .规格：28 × 31 × 16 cm。
可容纳两根105 m × 0.530 mm 内径毛细管柱或两根10 英尺玻璃填充柱（盘绕直径9 英寸，1/4 英寸外径）或两根20 英尺长不锈钢填充柱（1/8 英寸外径）。
3.2. 操作温度范围适合于所有的色谱柱及色谱分离要求。
高于环境温度+4 °C 至450 °C。
—用液氮冷却：.80 至450 °C。
—用CO2 冷却：.40 至450°C。
3.3. 温度设定值精度：1 °C。

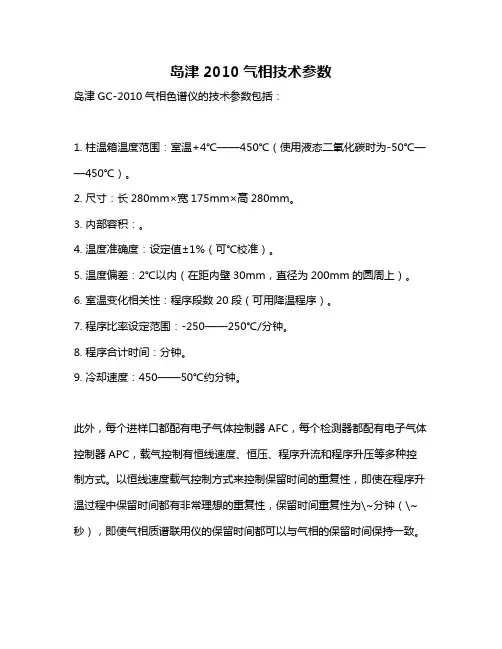

岛津2010气相技术参数
岛津GC-2010气相色谱仪的技术参数包括：
1. 柱温箱温度范围：室温+4℃——450℃（使用液态二氧化碳时为-50℃——450℃）。
2. 尺寸：长280mm×宽175mm×高280mm。
3. 内部容积：。
4. 温度准确度：设定值±1%（可℃校准）。
5. 温度偏差：2℃以内（在距内壁30mm，直径为200mm的圆周上）。
6. 室温变化相关性：程序段数20段（可用降温程序）。
7. 程序比率设定范围：-250——250℃/分钟。
8. 程序合计时间：分钟。
9. 冷却速度：450——50℃约分钟。
此外，每个进样口都配有电子气体控制器AFC，每个检测器都配有电子气体控制器APC，载气控制有恒线速度、恒压、程序升流和程序升压等多种控制方式。
以恒线速度载气控制方式来控制保留时间的重复性，即使在程序升温过程中保留时间都有非常理想的重复性，保留时间重复性为\~分钟（\~秒），即使气相质谱联用仪的保留时间都可以与气相的保留时间保持一致。
以上信息仅供参考，建议咨询岛津公司客服或查看产品说明书，获取更准确的信息。

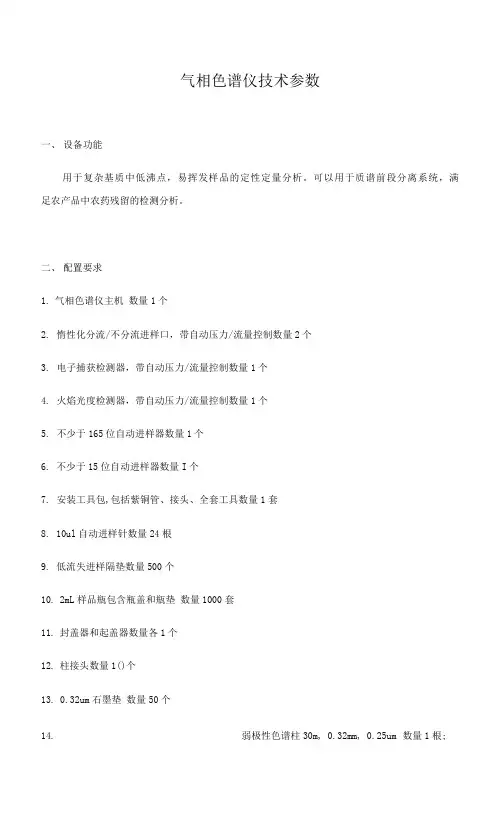

气相色谱仪技术参数一、设备功能用于复杂基质中低沸点，易挥发样品的定性定量分析。
可以用于质谱前段分离系统，满足农产品中农药残留的检测分析。
二、配置要求1.气相色谱仪主机数量1个2.惰性化分流/不分流进样口，带自动压力/流量控制数量2个3.电子捕获检测器，带自动压力/流量控制数量1个4.火焰光度检测器，带自动压力/流量控制数量1个5.不少于165位自动进样器数量1个6.不少于15位自动进样器数量I个7.安装工具包,包括紫铜管、接头、全套工具数量1套8.10ul自动进样针数量24根9.低流失进样隔垫数量500个10.2mL样品瓶包含瓶盖和瓶垫数量1000套11.封盖器和起盖器数量各1个12.柱接头数量1()个13.0.32um石墨垫数量50个14.弱极性色谱柱30m, 0.32mm, 0.25um 数量1根;非极性色谱柱30m, 0.32mm, 0.25um数量1根中等极性色谱柱30m, 0.32mm, 0.25um数量1根农残检测专用色谱柱30m, 0.32mm, 0.25um数量1根15.大容量整合式捕集阱数量1个16.脱炷/水分捕集阱数量3个17.氧水捕集阱数量3个18.衬管密封圈数量5()个19.分流/不分流衬管数量50个20.测试标样数量1套21.工作站软件数量1套22.氢气发生器数量1个23.空气发生器数量I个24.配套电脑打印机数量1套25.高纯氮气钢瓶及减压阀数量2瓶，纯度99.999%三、工作条件1.温度：15~35°C2.湿度：5-90% (无冷凝)3耐受温度：-40°C~70°C4 电源：22()V±IO%, 50~60Hz±5%四、性能参数1.气相主机*1.1色谱性能：保留时间重现性＜0.008%或0.0008min,峰面积重现性＜0.5% RSD；1.2电了气路控制（EPC）：所有流量、压力均可以电了控制，以提高重现性；1.3压力设定值和控制精度：（）.001 psi；*1.4不小于7英寸电容式触摸屏界面可实时访问仪器状态、配置和流路信息；*1.5具有浏览器界面，可实现智能移动访问功能，适用于平板电脑或台式计算机：需提供样本证明文件1.6程序升压/升流：3阶；1.7对毛细管柱的EPC支持4种色谱柱流量控制模块：恒定压力、梯度压力、恒定流速、梯度流速；1.8大气压和温度补偿为标配，因此即使实验室环境改变，分析结果也保持不变；*1.9除柱箱外，可加热控温的区域不少于8个，最高温度可达400°C.*1.10气相主机操作系统包含四种以上不同操作语言，适合不同客尸需求，需要提供语言选择界面证明。
使用说明书GC112A 气相色谱仪付印声明此说明书之内容，修改时将不经通告。
本企业对此说明书中所例材料用于其它目的的可营销性及适用性，不作任何保证，或者默许的保证。
对因此引起的由于使用本材料造成的意外或导致的损坏，本企业将概不负责。
未经本企业的事先书面许可，此说明书之部分或全部均不准复印、翻印或译成它种语言。
安全须知警告信息是提醒您注意可能招致您或他人受到伤害或损坏本仪器的环境和条件。
说明信息是提醒您值得关注的重要信息或留意可能会影响本仪器正常工作的环境和条件。
目次1综述1.1 仪器的技术指标及使用要求……………………………………………(1-3) 1.2 仪器成套性及可选配附件………………………………………………(1-5) 1.3 仪器的工作原理…………………………………………………………(1-7) 1.4 仪器的主机结构…………………………………………………………(1-8) 1.5 色谱柱箱…………………………………………………………………(1-9) 1.6 进样器……………………………………………………………………(1-10) 1.7 气路控制系统……………………………………………………………(1-13)2微机温度控制器2.1 面板与键盘………………………………………………………………(2-2) 2.2 微机温度控制器的操作…………………………………………………(2-12)3检测器系统3.1 氢火焰离子化检测器(FID) ……………………………………………(3-1) 3.2 FID检测器与主机的联接………………………………………………(3-3) 3.3 FID检测器的工作方式…………………………………………………(3-4) 3.4 FID微电流放大器及面板设置…………………………………………(3-7)4仪器安装运行4.1 电源的要求………………………………………………………………(4-1) 4.2 气源的准备和处理………………………………………………………(4-2) 4.3 外气路的连接……………………………………………………………(4-3) 4.4 安装填充柱………………………………………………………………(4-6) 4.5 如何连接色谱数据处理设备……………………………………………(4-12) 4.6 FID恒温分析操作………………………………………………………(4-13) 4.7 FID程升分析操作………………………………………………………(4-15) 4.8 FID检测器使用注意事项………………………………………………(4-16)5毛细管柱分析系统5.1 毛细管流路介绍………………………………………………………(5-2) 5.2 毛细管进样器的安装…………………………………………………(5-5) 5.3 尾吹接头与氢火焰检测器的连接……………………………………(5-8) 5.4 安装毛细管柱…………………………………………………………(5-10) 5.5 分流进样毛细管柱分析操作…………………………………………(5-12) 5.6 皂膜流量计的使用……………………………………………………(5-15)6仪器的保养6.1 仪器的维护………………………………………………………………(6-1) 6.2 氢火焰离子化检测器的清洗……………………………………………(6-2) 6.3 进样器清洗………………………………………………………………(6-3) 6.4 色谱信号判断及故障排除………………………………………………(6-4)7GC112A-TCD热导池检测器及恒流电源7.1 GC112A-TCD热导池检测器工作原理…………………………………(7-1) 7.2 GC112A-TCD热导池检测器技术指标…………………………………(7-3) 7.3 GC112A-TCD热导池检测器的安装……………………………………(7-4) 7.4 GC112A-TCD热导池检测器恒流电源的安装…………………………(7-6) 7.5 GC112A-TCD热导池检测器恒流电源面板及设置……………………(7-9) 7.6 GC112A-TCD热导池检测器气路系统的连接…………………………(7-10) 7.7 选用GC112A-TCD热导池检测器时的色谱柱安装……………………(7-11) 7.8 GC112A-TCD热导池检测器恒温分析操作……………………………(7-12) 7.9 GC112A-TCD热导池检测器程序升温分析操作………………………(7-14) 7.10 GC112A-TCD热导池检测器检测器的维护……………………………(7-15)附表一气体流量表 (I)1 综述GC112A型气相色谱仪系微机化、高性能、低价格、全新设计的通用型气相色谱仪，具有高稳定可靠、结构简洁合理、操作方便、外型美观等优点。
气相色谱仪校准规范1 范围本规范适用于大沽化工股份有限公司中控分析使用的以热导（TCD）、火焰离子化（FID）为检测器的气相色谱仪的校准。
2 概述气相色谱仪（以下简称仪器）是利用试样中各组分，在色谱柱中的气相和固定相间的分配及吸附系数不同，由载气把气体试样或汽化后的试样带入色谱柱中进行分离，并通过检测器进行检测的仪器。
根据各组分的保留时间和响应值进行定性、定量分析。
仪器由气路系统、进样系统、色谱柱、电气系统、检测系统、记录器或数据处理系统组成。
3 技术要求4 校准条件4.1 校准环境和仪器安装要求4.1.1 校准环境4.1.1.1 环境温度：5℃～35℃，相对湿度：20%～85%。
4.1.1.2 室内不得存放与实验无关的易燃、易爆和强腐蚀性的物质，无强烈的机械振动和电磁干扰。
4.1.2 仪器安装要求4.1.2.1 仪器应平稳而牢固地安置在工作台上，电缆线的接插件应紧密配合，接地良好。
4.1.2.2 气体管路应使用不锈钢管、铜管、聚四氟乙烯管、尼龙管，禁止使用一般的橡皮管。
4.2 校准设备4.2.1 注射器：满量程10μl。
4.3 标准物质4.3.1 苯-甲苯溶液4.3.2 正十六烷-异辛烷溶液5 校准项目和校准方法5.1 一般检查5.1.1 仪器应有下列标志：仪器名称、型号、制造厂名、出厂日期和出厂编号，国内制造的仪器应标注制造计量器具许可证标志。
5.1.2 在正常操作条件下，用试漏液检查气源至仪器所有气体通过的接头，应无泄漏。
5.1.3 仪器的各调节旋钮、按键、开关、指示灯工作正常。
5.2 各检测器的校准条件见表2表2 各检测器性能校准条件一览表5.3 TCD性能校准5.3.1 校准条件见表2.5.3.2 基线噪声和基线漂移校准按表2的校准条件，选择灵敏档，设定桥流或热丝温度，待基线稳定后，调节输出信号至记录图或显示图的中部，记录基线半小时，测量并计算基线噪声和基线漂移。
5.3.3 灵敏度校准根据仪器的具体用途，可按5.3.3.1或5.3.3.2方法进行校准。

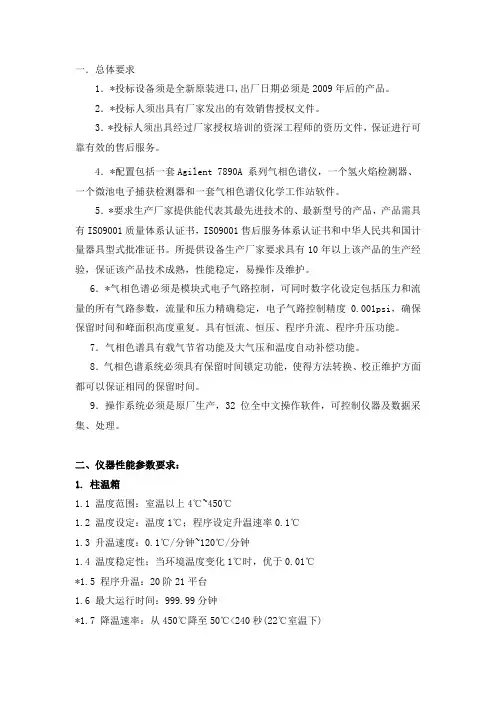

一．总体要求1．*投标设备须是全新原装进口,出厂日期必须是2009年后的产品。
2．*投标人须出具有厂家发出的有效销售授权文件。
3．*投标人须出具经过厂家授权培训的资深工程师的资历文件，保证进行可靠有效的售后服务。
4．*配置包括一套Agilent 7890A 系列气相色谱仪，一个氢火焰检测器、一个微池电子捕获检测器和一套气相色谱仪化学工作站软件。
5．*要求生产厂家提供能代表其最先进技术的、最新型号的产品，产品需具有ISO9001质量体系认证书，ISO9001售后服务体系认证书和中华人民共和国计量器具型式批准证书。
所提供设备生产厂家要求具有10年以上该产品的生产经验，保证该产品技术成熟，性能稳定，易操作及维护。
6．*气相色谱必须是模块式电子气路控制，可同时数字化设定包括压力和流量的所有气路参数，流量和压力精确稳定，电子气路控制精度0.001psi，确保保留时间和峰面积高度重复。
具有恒流、恒压、程序升流、程序升压功能。
7．气相色谱具有载气节省功能及大气压和温度自动补偿功能。
8．气相色谱系统必须具有保留时间锁定功能，使得方法转换、校正维护方面都可以保证相同的保留时间。
9．操作系统必须是原厂生产，32位全中文操作软件，可控制仪器及数据采集、处理。
二、仪器性能参数要求：1. 柱温箱1.1 温度范围：室温以上4℃~450℃1.2 温度设定：温度1℃；程序设定升温速率0.1℃1.3 升温速度：0.1℃/分钟~120℃/分钟1.4 温度稳定性；当环境温度变化1℃时，优于0.01℃*1.5 程序升温：20阶21平台1.6 最大运行时间：999.99分钟*1.7 降温速率：从450℃降至50℃<240秒(22℃室温下)*1.8 保留时间重现性: <0.008% 或 <0.0008min*1.9 峰面积重现性: < 1.0% RSD2. 电子气路控制*2.1 16路通道包括进样口、检测器和辅助气路,以0.01psi的增量调节压力*2.2 全气相系统EPC的控制精度：0.001psi2.3 大气压传感器补偿高度和环境温度的变化4.微池电子捕获检测器（Micro-ECD,带EPC）4.1安装隐含阳极和大体积流速，防止污染4.2最高使用温度：400˚C4.3放射源：<15 mCi63Ni箔4.4最低检测限：<6fg/ml（林丹）4.5线性动态范围：>5*104（林丹）4.6数据采样速率:50Hz5. 氢火焰检测器（FID,带EPC）5.1最高使用温度：450℃5.2自动点火装置，自动调节点火气流; 具有自动灭火检测功能5.3最低检测限：<1.8pg碳/秒(十三烷)5.4线性动态范围：≥107*5.5数据采样速率:500Hz6. 操作软件：全中文32位操作软件，Windows 2000 or XP操作环境，色谱分析软件包（应包括：本机运行控制软件；数据采集、分析、储存及定性定量分析）；保留时间锁定软件；注：以上标有星号的是必须满足的技术指标三．配置1．气相色谱仪包括 LAN 接口， 7683 自动进样器接口，20 ramp interface, 20阶柱箱升温程序，6个加热区，2模拟信号输出，按键板和显示屏，压力设置精度至0.001psi (0-99psi)，色谱控制软件，10英尺交叉网线2．氢火焰检测器，带EPC，用于填充柱和毛细柱3．微池电子捕获检测器，带EPC四．售后服务1) 安装：免费为用户提供所购仪器的现场调试安装服务。
GC-9560气相色谱仪系列——具有计算机反控功能的新款气相色谱仪GC-9560新型气相色谱仪系列GC-9560型气相色谱仪是上海华爱色谱分析技术有限公司最新推出的一款新型数字化全控气相色谱仪。
仪器采用大屏幕LCD液晶显示器，显示直观、操作方便。
同时仪器自带数字接口，通过一根通讯线在计算机上实现实时数据信号采集、数据处理以及仪器各单元控制命令的双向通讯。
是国内第一款真正实现计算机反控技术的气相色谱仪。
其美观且紧凑的外观设计，配备现代化的计算机控制技术，使GC-9560成为名副其实的新款高性能气相色谱仪。
◆主要技术特点：1、实现计算机实时控制和数据处理：●通过连接仪器自带的数字接口，计算机中的GC9560数据采集和控制软件，可实时显示色谱谱图，并读取仪器当前状态及参数设定值等；●通过人性化软件操作界面，极大方便用户设定包括各路温度、程升、检测器、桥流等参数；直观地操作包括FID自动点火，开关桥流，开启关闭控温，开启关闭程升和各个时间事件等功能；●仪器可扩展10/100M以太网接口，可通过远程计算机与仪器连接，实现远程数据采集和管理。
提高了装置的自由度，促进实验室的有效应用。
2、高精度，稳定可靠的温度控制系统：●主控电路采用了功能先进的微处理器、大容量的FLASH及EEPROM存储器的采用，使数据的保存更加可靠；同时集测量、控制、电源于一块电路板的一体化设计提高了仪器的抗干扰性和可靠性；●采用微处理器的温度控制电路，各加热区被控对象的温度精度达到0.1度；●柱箱具有双重的超温保护装置。
任一路温度超过设定极艰，仪器均会停止加热，并在显示器上报告故障部位；●智能化的双后开门技术，保证仪器在柱箱温度在接近室温工作时也能有良好的控温精度，并能快速降温；●八阶程序升温，适应宽沸点的复杂样品的分析。
3、简洁明了的人机对话界面，操作简便，易学易用●仪器采用大屏幕LCD液晶汉字显示技术，显示直观、操作方便、更适合中国国情；●自我诊断功能，能显示故障部位；●触摸式键盘方便使用者对各项操作数据进行设定；●数据断电保护功能，仪器所设定的运行数据在断电后能长期保存；●具有秒表功能；●十种分析参数的存储功能，适应多样品分析场合。
农业部农药残留质量监督检验测试中心
试样编号试样名称
仪器编号仪器型号和名称
检测方法检测地点
温度（℃）湿度（%）
气相色谱仪原始检测记录
溶剂称量仪器编号称量仪器型号
标样名称及质
量分数
称样量
(g)
定容体积(mL)
内标名称
浓度
(mg/mL)
加入体积(mL)
试样试样A
称样量(g)
试样B
称样量(g) 定容体积(mL) 定容体积(mL)
检测条件
检测器色谱柱进样量(μL)
进样口分
流比
气化室温
度(℃)
柱温箱温度
(℃)
检测室温
度(℃)
尾吹
(mL/min)
载气(mL/min) 氢气
(mL/min)
空气
(mL/min)
进样顺序
峰面积(或峰
面积之比)
保留时间
(min)
结果（%）
绝对误差（%）相对误差（%）
允许
差
实测
值
允许
差
实测
值标样
试样A
试样A
标样
标样
试样B
试样B
标样
平均值=
计算公式
R2×m1×P
X=
R1×m2
其中：X-试样中有效成分的质量分数，%；m1-标样的质量，单位为克(g)；m2-试样的质量，单位为克(g)；P-标样中有效成分的质量分数，%； R1-标样中有效成分与内标物峰面积（峰高）的比值；R2-试样中有效成分与内标物峰面积（峰高）的比值
备注
检测：校核：审核：日期：日期：日期：。
气相色谱仪用户需求（URS）编号：URS(02)-2017-002生物科技股份有限公司用户需求(URS)文件审批表目录1．项目概述 (4)2．目的 (4)3．范围 (4)4.职责 (4)5.参考资料 (4)6.用户需求标准 (5)6.1工期要求 (5)6.2法规及标准要求 (5)6.3安装要求 (5)6.4持续工作时间要求 (5)6.5仪器外观要求 (5)6.6气路系统要求 (6)6.7柱温箱控制系统要求 (6)6.8 FID检测器系统要求 (6)6.9 ECD检测器系统要求 (7)6.10进样器系统要求 (7)6.11工作站软件要求 (7)6.12安全要求 (8)6.13包装及运输要求 (8)6.14安装及验收要求 (9)6.15供应商服务要求 (10)6.16维护保养要求 (10)6.17文件要求 (10)7．附件 (11)1．项目概述气相色谱仪是公司用于中药材、中药饮片的检测设备。
设备由柱温箱、进样器、ECD+FID 检测器、色谱工作站组成。
由高纯氮气作为流动介质，将进样器注入供试品汽化后，带入色谱柱内，各组分在柱内被分离，并依次进入检测器，由色谱工作站软件记录和处理色谱信号。
2．目的提供书面文件证明拟采购的气相色谱仪，与我国2010年版GMP及附录“计算机化系统”、中国药典及各类相关法规的要求一致，并符合本公司生产质量要求。
本文件将作为商务合同附件，具有法律效力。
本文件（URS）是作为仪器选型、采购、招标及验收的依据，是开展后续相关验证工作的基础。
3．范围3.1本文件（URS）适用于公司中药材、中药饮片等样品的含量、农药残留等检验所购买的气相色谱仪的选型、采购、招标、验收、验证和维护等过程的需要。
3.2文件中“必需”条款，需供方仪器必须达到部分，供方不可用其它技术代替。
“期望”条款，供方仪器可采用不同的技术，但最终需符合使用方的需求。
3.3本URS中用户仅提出仪器的基本技术要求，并未涵盖和限制供方仪器具有更加完善的功能、配置和性能、更优异的部件和更高水平的控制系统。
一、气相色谱仪技术指标要求1、总体技术要求仪器操作简单，分析结果可靠，必须提供可靠的分析结果，简洁的GC前面板按键和显示屏提供了系列数据信息、仪器条件和运行状态，全电子流量控制（EPC）适用于所有进样口和检测器。
2、工作环境条件•室内使用•工作环境温度：15~30°C•环境湿度：30~70%•存储温度：-40~70°C•工作海拔：3100m3、仪器总体性能保留时间的重复性：0.06%峰面积重复性：2%4、电源要求： 220 V (+10%, –10%)5、柱箱•尺寸: 28.0 × 30.5 × 16.5 cm•操作温度:室温上 8 °C~ 425 °C•控温精度：1 °C•最大升温速率：75°C/分钟•最长运行时间：999.99分钟•程序升温：5阶程序升温•温度波动：室温每变化1°C柱温变化< 0.01 °C•程序温度重复性：≤ 1%•柱温箱温度梯度≤2%•双通道色谱柱流失补偿6、加热区•独立的加热区，不包含柱箱：5部分（两个进样口，两个检测器，一个辅助加热区）•辅助加热区最高使用温度：350°C•支持多达两个加热阀7、电子流量控制 (EPC)•适用于所有的进样口和检测器10、进样口模块•压力设定和控制精度：0.01psi•流量传感精度: < ± 5%11、检测器模块精度：设定温度的8%12、毛细柱分流/不分流进样口（S/SL）•电子压力/流量控制•最高使用温度：400°C•压力范围：0~100Psi•最大分流比：250：1•总流量设定范围：0~200ml/分钟 N2；0~500ml/分钟 H2或He 12、FID氢火焰检测器• EPC电子压力/流量控制•最高使用温度：425°C•最小检出限：< 3 pg 碳/s 十三烷•线性动态范围：> 107 N2 为载气，内径为0.29mm的喷嘴•最大数据采集速率：100Hz•要求两个FID检测器必须同时工作13、数据交流• RS-232-C 的可调波特率•模拟信号输出口 (1-mV, 1-V, and 10-V均可)•远程启动/停止• LAN 接口、线二、全自动顶空进样器技术指标1.色谱性能指标*面积重复性：*<1.5% RSD*带样品盘<1% RSD2.样品处理：2.1 全自动顶空进样器：12个样品位单一加热位置，铝块样品瓶加热炉。
黄山天目薄荷药业有限公司质量控制室验证文件验证项目： Agilent 7820A型气相色谱仪验证方案编号： TS-FX-SB-Z003-01设备编号： Z-02验证日期：年月日～年月日方案起草人：年月日审核人：年月日批准人：年月日黄山天目薄荷药业有限公司Agilent 7820A型气相色谱仪验证TS-FX-SB-Z002-01黄山天目薄荷药业有限公司验证方案黄山天目薄荷药业有限公司验证方案2. Agilent 7820A型气相色谱仪概述Agilent 7820A型气相色谱仪为安捷伦科技有限公司生产，采用氢火焰离子化检测器，色谱柱为毛细管柱及分流装置，可以进行恒温及程序升温操作，主要用于薄荷脑的含量及有关物质的定量分析、薄荷素油的含量的定量分析、薄荷素油指纹图谱的分析和有机溶剂和残留的定性和定量分析等。
3. 验证目的按照GMP的要求，需要对该仪器进行安装确认、运行确认和性能确认，以确定该仪器的备件、资料文件化工作是否完整，实验室环境能否满足该仪器的正常操作和使用，仪器的性能是否满足验证可接受标准和我们日常分析检验工作的需要。
3.验证范围本验证方案适用于黄山天目薄荷药业有限公司的Agilent 7820A型气相色谱仪，该设备安装于质检部气相色谱室。
验证内容包括对Agilent 7820A型气相色谱仪进行设计确认、安装确认、运行确认、性能确认。
5.验证参考文件本方案以国家药品监督管理局颁布的《药品生产质量管理规范》、中华人民共和国药典2010版二部、由国家食品药品监督管理局组织编写的《药品生产验证指南》、中华人民共和国国家计量检定规程气相色谱仪（JJG 700-1999）、仪器使用说明书、操作指南等为依据，制定Agilent 7820A 型气相色谱仪的验证方案。
6. 设计确认6.1 供应商的资格和服务6.1.1 设备供应商应有良好的生产运营情况，没有与国家法规或地方法规相违背的生产状况。
6.1.2 安装时能提供现场指导或培训的技术人员数量、资格，并且将来在日常使用中能提供维修。
